1 Wideo DINION captre 5000 DINION captre Technologia DINION 2X zapewnia przejrzyste, powtarzalne, precyzyjne obrazy tablic rejestracyjnych System Night Captre Imaging System zapewnia wysoką sprawność całodobową oraz eliminje poświatę pochodzącą od reflektorów Technologia Advanced Ambient Compensation minimalizje nadmierne oświetlenie tablic, zapewniając większą dokładność atomatycznego rozpoznawania tablic rejestracyjnych Reglowane tryby rejestracji możliwiają dostosowanie do charakterystyk tablic obowiązjących w danym regionie Wersje sieciowe i analogowe DINION captre 5000 jest specjalistyczną kamerą opracowaną w cel wielokrotnego przechwytywania wysokiej jakości obrazów tablic rejestracyjnych pojazdów. Dostępna w wersji sieciowej i analogowej, doskonale nadaje się do monitorowania parkingów, miejsc pblicznych oraz kontroli dostęp pojazdów. Kamera DINION captre 5000 pozwala pokonać problemy występjące, gdy do identyfikacji pojazdów i atomatycznego rozpoznawania tablic rejestracyjnych stosowane są standardowe kamery do monitoring. System Night Captre Imaging System emitje impls promieniowania podczerwonego i jednocześnie odfiltrowje światło widzialne, aby wyeliminować poświatę pochodzącą od reflektorów pojazdów, zapewniając przejrzyste obrazy tablic rejestracyjnych. Technologia Advanced Ambient Compensation minimalizje efekt nadmiernego oświetlenia tablic rejestracyjnych światłem słonecznym w cel zyskania bardziej precyzyjnego atomatycznego rozpoznawania tablic rejestracyjnych. Ponadto reglowane tryby rejestracji obrazów możliwiają dostosowanie przetwornika obraz do warnków występjących w danym regionie lb do algorytmów rozpoznawania tablic rejestracyjnych. Przegląd system Kamera DINION captre 5000 jest dostępna w wersji analogowej o wysokiej wydajności oraz w wersji sieciowej z przetwornikiem CCD ze skanowaniem progresywnym. W ob modelach stosowane jest światło podczerwone o dżym natężeni i niewielkiej szerokości impls w cel osiągnięcia krystalicznie przejrzystego obraz tablic rejestracyjnych przy jednoczesnym minimalizowani efektów światła otoczenia. Fnkcja Atomatic Mode Switching znajdje zastosowanie w sytacjach, gdy tablica rejestracyjna może być nadmiernie oświetlona, na przykład kiedy słońce znajdje się za kamerą. Urządzenie DINION captre 5000 o zasięg działania do 28 m zapewnia obrazy tablic rejestracyjnych o wysokim kontraście w pełnym zakresie warnków oświetleniowych, od całkowitej ciemności po ostre światło słoneczne i światło reflektorów pojazdów.

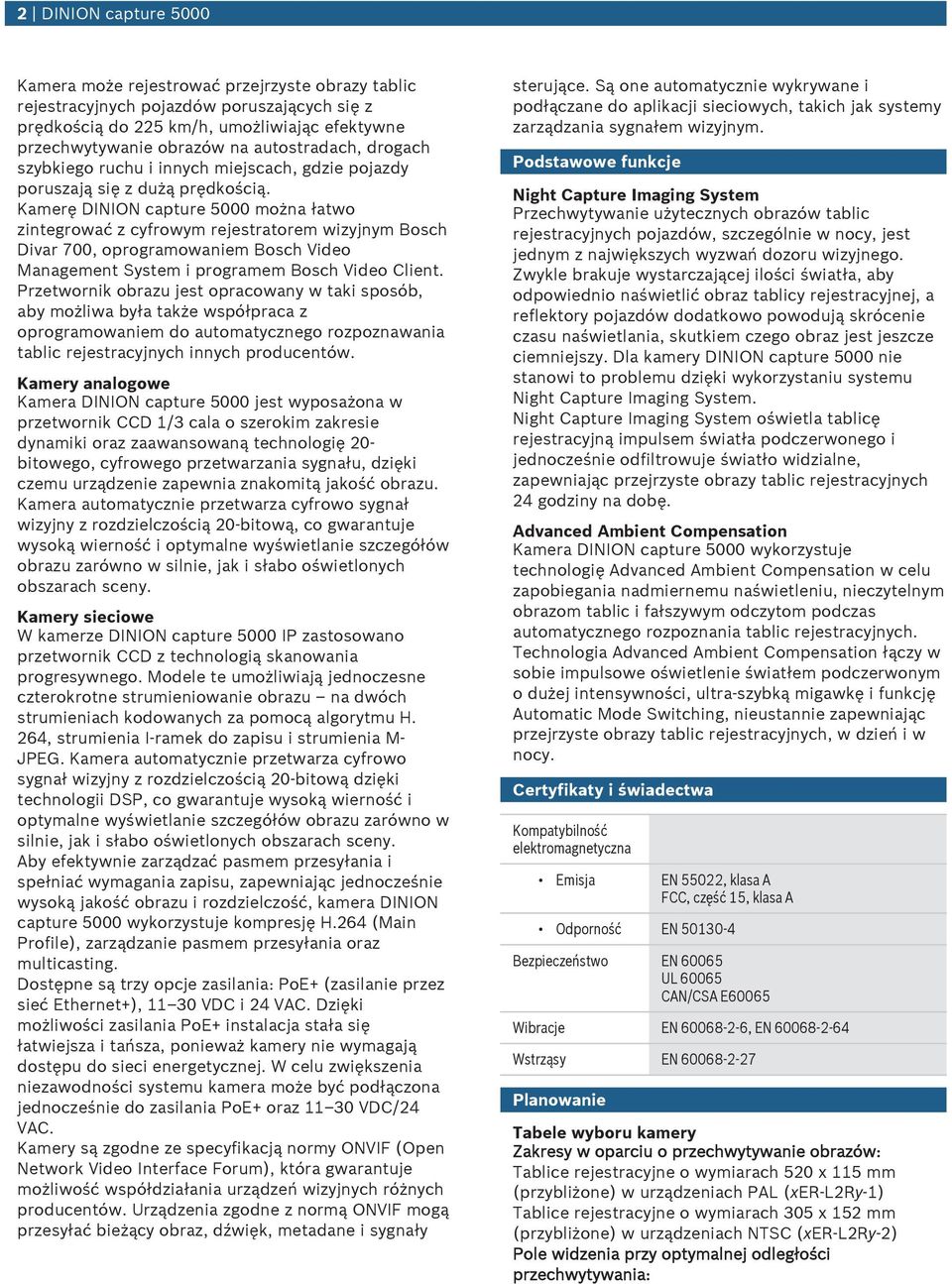

2 2 DINION captre 5000 Kamera może rejestrować przejrzyste obrazy tablic rejestracyjnych pojazdów porszających się z prędkością do 225 km/h, możliwiając efektywne przechwytywanie obrazów na atostradach, drogach szybkiego rch i innych miejscach, gdzie pojazdy porszają się z dżą prędkością. Kamerę DINION captre 5000 można łatwo zintegrować z cyfrowym rejestratorem wizyjnym Bosch Divar 700, oprogramowaniem Bosch Video Management System i programem Bosch Video Client. Przetwornik obraz jest opracowany w taki sposób, aby możliwa była także współpraca z oprogramowaniem do atomatycznego rozpoznawania tablic rejestracyjnych innych prodcentów. Kamery analogowe Kamera DINION captre 5000 jest wyposażona w przetwornik CCD 1/3 cala o szerokim zakresie dynamiki oraz zaawansowaną technologię 20- bitowego, cyfrowego przetwarzania sygnał, dzięki czem rządzenie zapewnia znakomitą jakość obraz. Kamera atomatycznie przetwarza cyfrowo sygnał wizyjny z rozdzielczością 20-bitową, co gwarantje wysoką wierność i optymalne wyświetlanie szczegółów obraz zarówno w silnie, jak i słabo oświetlonych obszarach sceny. Kamery sieciowe W kamerze DINION captre 5000 IP zastosowano przetwornik CCD z technologią skanowania progresywnego. Modele te możliwiają jednoczesne czterokrotne strmieniowanie obraz na dwóch strmieniach kodowanych za pomocą algorytm H. 264, strmienia I-ramek do zapis i strmienia M- JPEG. Kamera atomatycznie przetwarza cyfrowo sygnał wizyjny z rozdzielczością 20-bitową dzięki technologii DSP, co gwarantje wysoką wierność i optymalne wyświetlanie szczegółów obraz zarówno w silnie, jak i słabo oświetlonych obszarach sceny. Aby efektywnie zarządzać pasmem przesyłania i spełniać wymagania zapis, zapewniając jednocześnie wysoką jakość obraz i rozdzielczość, kamera DINION captre 5000 wykorzystje kompresję H.264 (Main Profile), zarządzanie pasmem przesyłania oraz mlticasting. Dostępne są trzy opcje zasilania: PoE+ (zasilanie przez sieć Ethernet+), VDC i 24 VAC. Dzięki możliwości zasilania PoE+ instalacja stała się łatwiejsza i tańsza, ponieważ kamery nie wymagają dostęp do sieci energetycznej. W cel zwiększenia niezawodności system kamera może być podłączona jednocześnie do zasilania PoE+ oraz VDC/24 VAC. Kamery są zgodne ze specyfikacją normy ONVIF (Open Network Video Interface Form), która gwarantje możliwość współdziałania rządzeń wizyjnych różnych prodcentów. Urządzenia zgodne z normą ONVIF mogą przesyłać bieżący obraz, dźwięk, metadane i sygnały sterjące. Są one atomatycznie wykrywane i podłączane do aplikacji sieciowych, takich jak systemy zarządzania sygnałem wizyjnym. Podstawowe fnkcje Night Captre Imaging System Przechwytywanie żytecznych obrazów tablic rejestracyjnych pojazdów, szczególnie w nocy, jest jednym z największych wyzwań dozor wizyjnego. Zwykle brakje wystarczającej ilości światła, aby odpowiednio naświetlić obraz tablicy rejestracyjnej, a reflektory pojazdów dodatkowo powodją skrócenie czas naświetlania, sktkiem czego obraz jest jeszcze ciemniejszy. Dla kamery DINION captre 5000 nie stanowi to problem dzięki wykorzystani system Night Captre Imaging System. Night Captre Imaging System oświetla tablicę rejestracyjną implsem światła podczerwonego i jednocześnie odfiltrowje światło widzialne, zapewniając przejrzyste obrazy tablic rejestracyjnych 24 godziny na dobę. Advanced Ambient Compensation Kamera DINION captre 5000 wykorzystje technologię Advanced Ambient Compensation w cel zapobiegania nadmiernem naświetleni, nieczytelnym obrazom tablic i fałszywym odczytom podczas atomatycznego rozpoznania tablic rejestracyjnych. Technologia Advanced Ambient Compensation łączy w sobie implsowe oświetlenie światłem podczerwonym o dżej intensywności, ltra-szybką migawkę i fnkcję Atomatic Mode Switching, niestannie zapewniając przejrzyste obrazy tablic rejestracyjnych, w dzień i w nocy. Certyfikaty i świadectwa Kompatybilność elektromagnetyczna Emisja EN 55022, klasa A FCC, część 15, klasa A Odporność EN Bezpieczeństwo EN UL CAN/CSA E60065 Wibracje EN , EN Wstrząsy EN Planowanie Tabele wybor kamery Zakresy w oparci o przechwytywanie obrazów: Tablice rejestracyjne o wymiarach 520 x 115 mm (przybliżone) w rządzeniach PAL (xer-l2ry-1) Tablice rejestracyjne o wymiarach 305 x 152 mm (przybliżone) w rządzeniach NTSC (xer-l2ry-2) Pole widzenia przy optymalnej odległości przechwytywania:

3 X 3 DINION captre ,8 x 2,1 m (rządzenia PAL) 2 x 1,5 m (rządzenia NTSC) Uwaga: x = V (kamera analogowa) lb N (kamera sieciowa) 154 (6.1) Model Zasięg przechwytywani a Optymalna odległość HFOV VFOV xer-l2r1-1 3,8 6,4 m 4,9 m 31,9 24,2 139 (5.5) xer-l2r1-2 23,0 17,3 xer-l2r2-1 5,5 9,1 m 7,1 m 22,3 16,8 307 (12.1) xer-l2r2-2 16,0 12,0 xer-l2r3-1 7,9 13,7 m 10,2 m 15,6 11,8 xer-l2r3-2 11,1 8,3 xer-l2r4-1 11,3 19,5 m 14,8 m 10,8 8,1 xer-l2r4-2 7,7 5,8 xer-l2r5-1 16,5 28,0 m 21,3 m 7,5 5,6 xer-l2r5-2 5,3 4,0 mm (in.) Kamera DINION captre 5000, widok z przod 452 (17.8) 340 (13.3) mm (in.) 263 (10.4) Kamera DINION captre 5000, widok z bok Zalecany kąt podczas montaż pionowego X Kąt podczas montaż pionowego 40 dla pojazdów do 160 km/h lb 30 dla prędkości pojazdów do 225 km/h 1 Zasięg przechwytywania

4 4 DINION captre 5000 Kamera analogowa Przetwornik obraz Typ Przetwornik CCD 1/3", monochromatyczny X Aktywne piksele (PAL) 752 x 582 Aktywne piksele (NTSC) 768 x 494 Zalecany kąt podczas montaż poziomego X Kąt podczas montaż poziomego 40 dla prędkości pojazdów do 160 km/h lb 30 dla prędkości pojazdów do 225 km/h 1 Zasięg przechwytywania Dołączone części Ilość Opis 1 DINION captre Klcz imbsowy 3 mm 1 Klcz imbsowy 5 mm 1 Szablon montaż 1 DINION captre 5000: instrkcja drkowana DINION captre 5000 IP: płyta CD z dokmentacją prodkt i plikami pomocy technicznej Rozdzielczość pozioma Wyjście wizyjne Synchronizacja Atomatyczny poziom czerni Zakres dynamiki Dynamiczna redkcja szmów Ostrość Atomatyczna reglacja wzmocnienia (AGC) Kompensacja kabla Identyfikator kamery Generator wzorów testowych Tryby 540 linii TV Całkowity sygnał wizyjny 1 Vpp, 75 Ω Tylko wewnętrzna Atomatyczny ciągły, wyłączony 120 db (20-bitowe przetwarzanie obraz) Atomatyczna, wł./wył. Reglowany poziom zwiększenia ostrości Wł. lb wył. (0 30 db) Maksymalna dłgość kabla koncentrycznego 1000 m bez zewnętrznych wzmacniaczy (atomatyczna konfigracja z komnikacją Bilinx po kabl koncentrycznym) Maks. 17 znaków, wybór pozycji wyświetlania Paski kolor 100%, 11-stopniowa skala szarości, piła 2H, szachownica, siatka, płaszczyzna UV 6 programowalnych trybów fabrycznych Dane techniczne Zasięg działania Oświetlenie w podczerwieni Nominalna szerokość tablicy Użytkowa szerokość tablicy Maksymalna prędkość przechwytywany ch obiektów Atomatic Mode Switching 3,8 do 28,0 m Macierz implsowych diod LED, 850 nm Ameryka Płn.: 110 pikseli Eropa: 130 pikseli (z kodowaniem 4CIF przy optymalnej odległości przechwytywania) Ameryka Płn.: pikseli Eropa: pikseli (z kodowaniem 4CIF w całym zakresie przechwytywania) 225 km/h Mszą być spełnione kryteria montaż pod kątem 30. Reglowany pnkt przełączania w zależności od poziomów natężenia światła otoczenia, wybieralny tryb Zdalne sterowanie Wizyjna detekcja rch Maskowanie stref prywatności Elementy sterjące Obiektyw Kamera sieciowa Przetwornik obraz Typ Aktywne piksele (PAL) 752 x 582 Aktywne piksele (NTSC) 768 x 494 Dwkiernkowa komnikacja Bilinx po kabl koncentrycznym Jeden w pełni programowalny obszar Cztery odrębne obszary, w pełni programowalne Men ekranowe (w wiel językach) Zmiennoogniskowy 5-50 mm, skalibrowany do optymalnej odległości przechwytywania Przetwornik CCD 1/3", monochromatyczny

5 5 DINION captre 5000 Obraz Zasilanie PoE Zgodnie z IEEE Kompresja obraz H.264 (ISO/IEC ); M-JPEG, JPEG Lokalne rządzenia pamięci Obsła kart microsd (SDHC) Przepływność Rozdzielczość obraz 4CIF CIF Całkowite opóźnienie sygnał IP Strktra GOP Częstotliwość odświeżania (na strmień) Tryby Zakres dynamiki Atomatyczna reglacja wzmocnienia (AGC) Atomatyczny poziom czerni Dynamiczna redkcja szmów Ostrość Maskowanie stref prywatności Elementy sterjące Wizyjna detekcja rch Generator wzorów testowych Identyfikator kamery Synchronizacja Obiektyw Sieć i nośniki pamięci Protokoły Szyfrowanie Sieć Ethernet 9,6 kb/s 6 Mb/s Poz. x pion. (PAL/NTSC, obrazów/s) 704 x 576/480 (25/30 obrazów/s) 352 x 288/240 (25/30 obrazów/s) Min. 120 ms, maks. 240 ms I, IP, IBBP 1 do 25/30 (PAL/NTSC) H do 25/30 (PAL/NTSC) M-JPEG 6 programowalnych trybów fabrycznych 120 db (20-bitowy procesor obraz) Włączona lb wyłączona (0 30 db) Atomatyczny ciągły, wyłączony Atomatyczna, wł./wył. Reglowany poziom zwiększenia ostrości Cztery odrębne obszary, w pełni programowalne Men ekranowe (w wiel językach) Jeden w pełni programowalny obszar Paski kolor 100%, 11-stopniowa skala szarości, piła 2H, szachownica, siatka, płaszczyzna UV Maks. 17 znaków, wybór pozycji wyświetlania Tylko wewnętrzna Zmiennoogniskowy 5-50 mm, skalibrowany do optymalnej odległości przechwytywania RTP, Telnet, UDP, TCP, IP, HTTP, HTTPS, FTP, DHCP, IGMP V2/V3, ICMP, ARP, SMTP, SNTP, SNMP, 802,1x, UPnP TLS 1.0, SSL, AES (opcja) STP, 10/100 Base-T, z atomatycznym wykrywaniem, komnikacja pół- lb pełnodpleksowa, RJ45 Parametry elektryczne Napięcie wejściowe Kamera analogowa VDC lb 24 VAC ± 10% Kamera sieciowa VDC lb 24 VAC ± 10%, Zasilanie przez sieć Ethernet+ (PoE+) (IEEE 802.3at, klasa 4) Pobór mocy Wszystkie modele Maks. 22 W 12 VDC 20 W, w temp. 40 C (typowo) 13 W, w temp. 20 C (typowo) 24 VAC 18 W, w temp. 40 C (typowo) 11 W, w temp. 20 C (typowo) PoE+ Maks. 13 W Standardowo 11 W Złącza dostępne dla żytkownika Zasilanie Kamera analogowa Wolne przewody dwżyłowe Kamera sieciowa Wolne przewody dwżyłowe i RJ Base-TX Ethernet PoE+ IEEE 802.3at, klasa 4 Obraz i sterowanie Kamera analogowa BNC Kamera sieciowa RJ Base-TX Ethernet, BNC (tylko konfigracja) Parametry środowiskowe Odporność na czynniki atmosferyczne Temperatra pracy IP 67, Typ4X (NEMA 4X) PoE+ 20 C +50 C VDC lb 24 VAC Temperatra przechowywania Temperatra zimnego start 40 C +50 C 40 C +70 C 40 C, zwykle przed rozpoczęciem działania wymaga 15-mintowego rozgrzania

6 6 DINION captre 5000 Wilgotność podczas pracy/przechowywania Dopszczalna prędkość wiatr Konstrkcja Wymiary (wys. x szer. x gł.) Ciężar Materiał Kolor Względna 0 100%, z możliwością kondensacji 144 km/h 340 x 154 x 139 mm, tylko obdowa z osłoną przeciwsłoneczną 4,4 kg Obdowa Solidny, odporny na czynniki atmosferyczne odlew alminim Wizjer Ze szkła borokrzemianowego Wykończenie Wspornik Zamówienia - informacje Bosch White Powłoka chroniąca przed ekstremalnymi warnkami pogodowymi Zestaw zawiera chwyt do montaż ściennego VER-L2R1-1 DINION captre 5000 zasięg 3,8 do 6,4 m Nmer zamówienia VER-L2R1-1 VER-L2R2-1 DINION captre 5000 zasięg 5,5 do 9,1 m Nmer zamówienia VER-L2R2-1 VER-L2R3-1 DINION captre 5000 zasięg 7,9 do 13,7 m Nmer zamówienia VER-L2R3-1 VER-L2R4-1 DINION captre 5000 zasięg 11,3 do 19,5 m Nmer zamówienia VER-L2R4-1 VER-L2R5-1 DINION captre 5000 zasięg 16,5 do 28,0 m Nmer zamówienia VER-L2R5-1 VER-L2R1-2 DINION captre 5000 zasięg 3,8 do 6,4 m Nmer zamówienia VER-L2R1-2 VER-L2R2-2 DINION captre 5000 zasięg 5,5 do 9,1 m Nmer zamówienia VER-L2R2-2 VER-L2R3-2 DINION captre 5000 zasięg 7,9 do 13,7 m Nmer zamówienia VER-L2R3-2 VER-L2R4-2 DINION captre 5000 zasięg 11,3 do 19,5 m Nmer zamówienia VER-L2R4-2 VER-L2R5-2 DINION captre 5000 zasięg 16,5 do 28 m Nmer zamówienia VER-L2R5-2 NER-L2R1-1 DINION captre 5000 IP 3,8 do 6,4 m Nmer zamówienia NER-L2R1-1 NER-L2R2-1 DINION captre 5000 IP 5,5 do 9,1 m Nmer zamówienia NER-L2R2-1 NER-L2R3-1 DINION captre 5000 IP 7,9 do 13,7 m Nmer zamówienia NER-L2R3-1 NER-L2R4-1 DINION captre 5000 IP 11,3 do 19,5 m Nmer zamówienia NER-L2R4-1 NER-L2R5-1 DINION captre 5000 IP 16,5 do 28,0 m Nmer zamówienia NER-L2R5-1 NER-L2R1-2 DINION captre 5000 IP zasięg 3,8 do 6,4 m Nmer zamówienia NER-L2R1-2 NER-L2R2-2 DINION captre 5000 IP zasięg 5,5 do 9,1 m Nmer zamówienia NER-L2R2-2 NER-L2R3-2 DINION captre 5000 IP zasięg 7,9 do 13,7 m Nmer zamówienia NER-L2R3-2 NER-L2R4-2 DINION captre 5000 IP zasięg 11,3 do 19,5 m Nmer zamówienia NER-L2R4-2

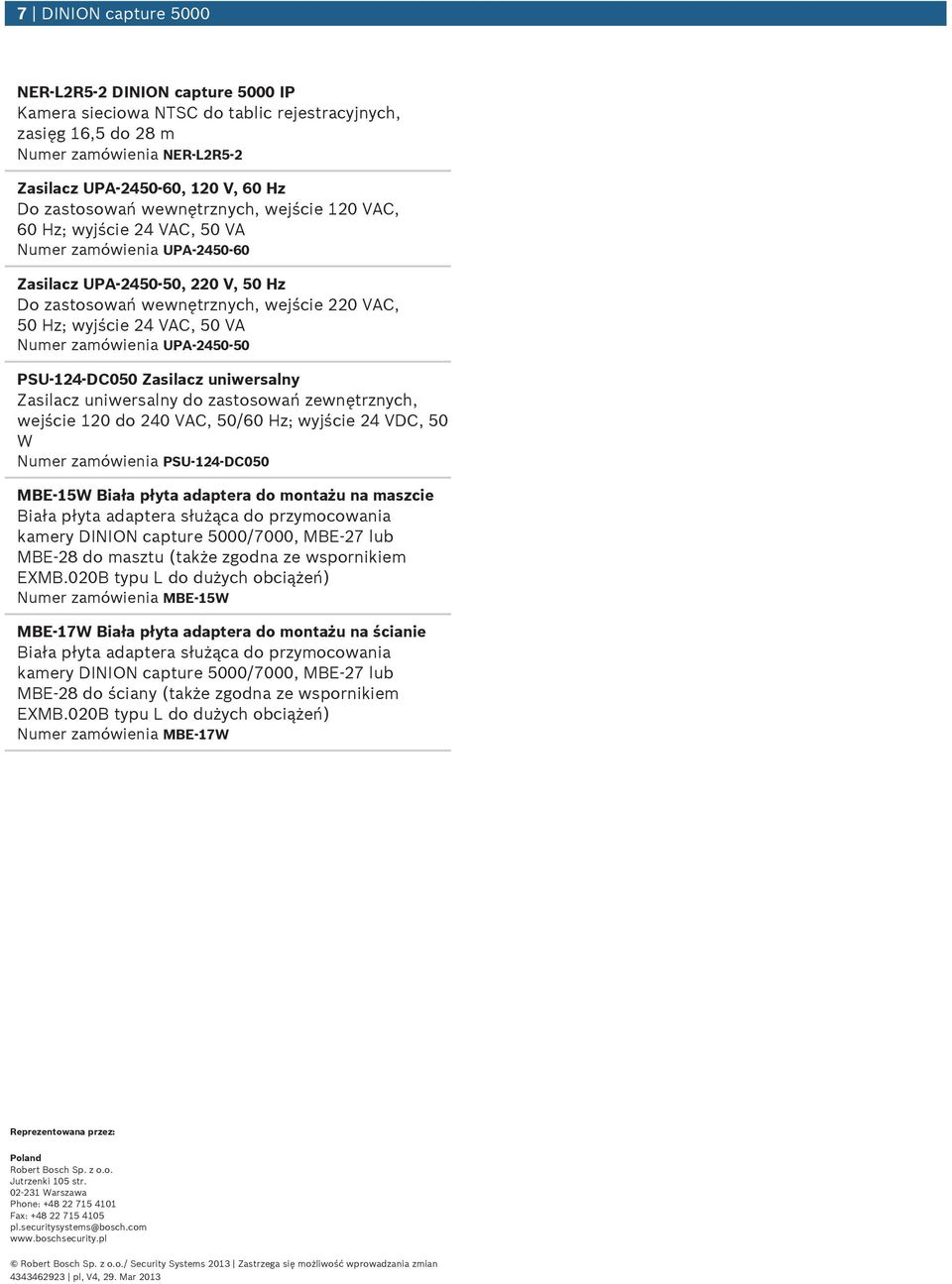

7 7 DINION captre 5000 NER-L2R5-2 DINION captre 5000 IP zasięg 16,5 do 28 m Nmer zamówienia NER-L2R5-2 Zasilacz UPA , 120 V, 60 Hz Do zastosowań wewnętrznych, wejście 120 VAC, 60 Hz; wyjście 24 VAC, 50 VA Nmer zamówienia UPA Zasilacz UPA , 220 V, 50 Hz Do zastosowań wewnętrznych, wejście 220 VAC, 50 Hz; wyjście 24 VAC, 50 VA Nmer zamówienia UPA PSU-124-DC050 Zasilacz niwersalny Zasilacz niwersalny do zastosowań zewnętrznych, wejście 120 do 240 VAC, 50/60 Hz; wyjście 24 VDC, 50 W Nmer zamówienia PSU-124-DC050 MBE-15W Biała płyta adaptera do montaż na maszcie Biała płyta adaptera słżąca do przymocowania kamery DINION captre 5000/7000, MBE-27 lb MBE-28 do maszt (także zgodna ze wspornikiem EXMB.020B typ L do dżych obciążeń) Nmer zamówienia MBE-15W MBE-17W Biała płyta adaptera do montaż na ścianie Biała płyta adaptera słżąca do przymocowania kamery DINION captre 5000/7000, MBE-27 lb MBE-28 do ściany (także zgodna ze wspornikiem EXMB.020B typ L do dżych obciążeń) Nmer zamówienia MBE-17W Reprezentowana przez: Poland Robert Bosch Sp. z o.o. Jtrzenki 105 str Warszawa Phone: Fax: pl.secritysystems@bosch.com Robert Bosch Sp. z o.o./ Secrity Systems 2013 Zastrzega się możliwość wprowadzania zmian pl, V4, 29. Mar 2013
