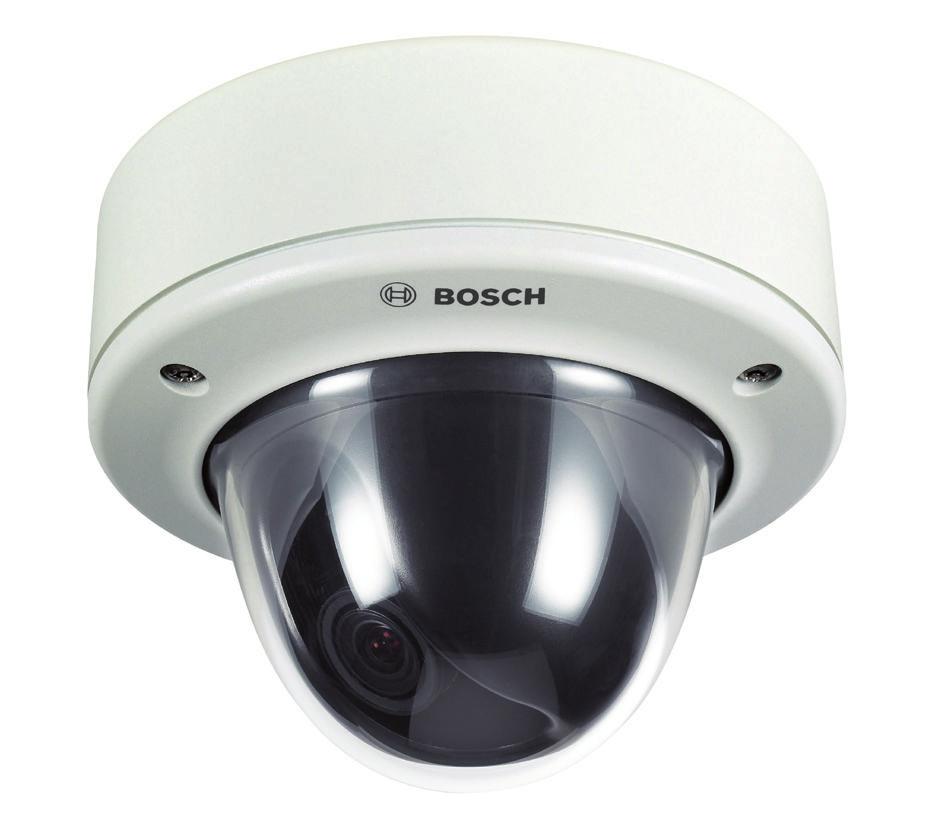

FLEXIDOME AN outdoor 5000

Transkrypt

1 Wideo 960H Przetwornik 960H o bardzo wysokiej rozdzielczości Szeroki zakres dynamiki zapewnia jednoczesną widoczność szczegółów w jasnych i ciemnych obszarach obraz Obdowa odporna na warnki atmosferyczne, silne derzenia i akty wandalizm Protokół komnikacyjny Bilinx do zdalnej konfigracji i sterowania Łatwa instalacja Kamera FLEXIDOME 5000 jest doskonałym rozwiązaniem przeznaczonym do praktycznie wszystkich systemów dozorowych w zastosowaniach wewnętrznych i zewnętrznych. W tej odpornej na ataki wandalizm kamerze kopłkowej zastosowano wysoko wydajny przetwornik CCD 960H o przekątnej 1/3" i rozdzielczości 720 linii TV. Przetwornik, fnkcje szerokiego zakres dynamiki oraz technologie zaawansowanej obróbki obraz tworzą razem prodkt, który nawet przy złym oświetleni zapewni szczegółowe obraz z wyjątkowo wiernie oddanymi barwami. Fnkcja Tre Day/Night gwarantje najwyższą jakość obraz o każdej porze dnia i nocy. Kamera charakteryzje się łatwością instalacji i obsłgi, a także stanowi najlepsze rozwiązanie w wymagających warnkach otoczenia. Przegląd system Dzięki obdowie z odlewanego alminim, poliwęglanowej kopłce i wzmocnionej wkładce maskjącej rządzenie jest w stanie wytrzymać derzenie o sile odpowiadającej 55 kg. Obdowa zawiera doskonale wyposażoną kamerę dalną oraz wbdowane obiektywy zmiennoogniskowe. Ochrona przed wodą i krzem klasy IP66 i NEMA 4X oznacza, że rządzenie doskonale nadaje się do zastosowań zewnętrznych. Obdowa kamery zawiera dodatkowe zabezpieczenia niezbędne przy zastosowani np. w szkołach, bankach, więzieniach, garażach, sklepach i obiektach przemysłowych. Instalacja jest prosta, ponieważ kamery są fabrycznie zmontowane i przygotowane do pracy. Korzystając z opatentowanego mechanizm chylno-obrotowego, instalator może precyzyjnie stawić pole widzenia. Dostępnych jest wiele opcji montaż, w tym montaż natynkowy, 4S (w Stanach Zjednoczonych), ścienny, narożny i w sficie podwieszonym. Dzięki zwartej bdowie, niewielkim wymiarom i wyglądowi praktycznie identycznem jak przy montaż podtynkowym kamera będzie pasować do każdego wystroj wnętrza. Kamera jest dostarczana w postaci gotowej do pracy. W pamięci kamery przechowywanych jest sześć różnych, fabrycznie zaprogramowanych trybów pracy. Wystarczy wybrać tryb, który najlepiej pasje do danego zastosowania.

2 2 Podstawowe fnkcje Szczegóły w wyjątkowo trdnych warnkach oświetlenia W przypadk trdnych warnków oświetleniowych różnica między najjaśniejszymi i najciemniejszymi częściami sceny może być ogromna. Aby w tych warnkach obraz był wyraźny, przetwornik CCD w kamerze generje dwa obrazy; jeden z dłgim czasem naświetlania do zyskania szczegółów w najciemniejszych obszarach sceny i jeden z krótkim czasem naświetlania do zyskania szczegółów w najjaśniejszych obszarach sceny. Zastosowane w kamerze zaawansowane technologie przetwarzania danych wizyjnych łączą te obrazy naświetlone przez podwójną migawkę, mieszając piksele z każdej ekspozycji, aby tworzyć obraz możliwie najbogatszy w szczegóły. Doskonały, szeroki zakres dynamiki sprawdza się w każdych warnkach oświetleniowych i jawnia szczegóły, których wcześniej nie można było zobaczyć. Tryb dalny Fnkcja tryb dalnego poprawia jakość obraz w warnkach nocnych przez zwiększenie człości w zakresie podczerwieni. Przejście z tryb kolorowego na następje atomatycznie na sktek przełączenia filtr podczerwieni po wykryci odpowiedniego poziom oświetlenia lb poprzez podanie sygnał na wejście alarmowe. Filtr może być przełączany ręcznie poprzez wejście alarmowe, men kamery lb interfejs sterjący Bilinx. Dzięki wbdowanem czjnikowi podczerwieni zwiększona została stabilność w trybie m, co zapobiega przełączani w tryb kolorowy w przypadk dominjącego oświetlenia w podczerwieni. Mierzony jest także kontrast w podczerwieni, który wykorzystywany jest do przetwarzania odbitego światła podczerwieni w zastosowaniach zewnętrznych. Łatwość instalacji Asystent obsłgi obiektyw pomaga stawić ostrość przy największym dostępnym otworze przysłony, aby zapewnić trzymanie odpowiedniej płaszczyzny ogniskowania przez cały 24-godzinny cykl pracy. Nie są do tego wymagane żadne specjalne narzędzia ani filtry. Kamera obsłgje 6 niezależnych trybów pracy. Są one stawione fabrycznie pod kątem typowych zastosowań, jednak możliwe jest również ich całkowite przeprogramowanie w cel dostosowania do indywidalnych wymagań. Przełączanie pomiędzy poszczególnymi trybami może odbywać się za pomocą protokoł komnikacyjnego Bilinx lb zewnętrznego wejścia alarmowego. Kamera posiada także kilka innych cech, które łatwiają instalację: Odizolowane końcówki sygnał BNC i zasilania. Wbdowany generator wzorów testowych wytwarza sygnały do testowania i wyszkiwania sterek w okablowani. wyświetlanie men ekranowego (OSD) w wiel językach; wysokowydajne zasilacze zwiększające zakres dopszczalnych temperatr pracy. Fnkcja kompensacji kabla pozwala wyeliminować wzmacniacze sygnał przy połączeniach kablem koncentrm o dł. do 1000 m. Zapobiega ona obniżeni jakości obraz poprzez straty sygnał z powod znacznej dłgości kabla. Technologia Bilinx Technologia Bilinx zapewnia dwkiernkową komnikację realizowaną wraz z transmisją sygnał wizyjnego kamery. Dzięki niej możliwe jest sprawdzenie stan, zmiana stawień kamery, a nawet aktalizacja oprogramowania kładowego praktycznie z dowolnego miejsca, do którego dociera kabel wizyjny. Komnikacja w technologii Bilinx możliwia skrócenie czas serwisowania i instalacji przy zapewnieni dokładniejszej konfigracji i reglacji, a także ogólnej poprawy wydajności. W technologii Bilinx, przez wizyjny kabel koncentr przesyłane są również alarmy i komnikaty o stanie, co wpływa na polepszenie sprawności system bez dodatkowych wymagań w zakresie instalacji. Doskonały obraz Kamera oferje bogaty wybór fnkcji możliwiających precyzyjne strojenie stawień obraz, aby jego jakość spełniła wymagania danej instalacji. Są to: inteligentna kompensacja tła (Smart BLC) atomatyczne i dynamiczne kompensowanie silnego oświetlenia tła; odwrócenie wartości szczytowej bieli (Peak White Invert) ogranicza powstawanie odbić od oświetlonych powierzchni; kontrast i ostrość jasne i zamglone jęcia zyskją większą szczegółowość; fnkcja SensUp radykalne, 10-krotne podniesienie człości; domyślny czas otwarcia migawki zapewnia dokładniejsze odwzorowanie rch w trybie atomatycznej ekspozycji; dynamiczna redkcja szmów dynamiczne redkowanie szmów w obrazie. Maskowanie stref prywatności Piętnaście różnych stref prywatności możliwia maskowanie określonych elementów sceny. Można zaprogramować maskowanie dowolnej części sceny. Wizyjna detekcja rch Wbdowany w kamerę wizyjny detektor rch możliwia wybranie czterech programowalnych obszarów z indywidalnymi progami człości. W przypadk wykrycia rch alarmy mogą być wyświetlane na ekranie monitora, skonfigrowane do zamknięcia obwod przekaźnikowego kamery lb przesyłane za pomocą protokoł komnikacyjnego Bilinx.

3 3 Dostępne obiektywy Dzięki tej kamerze kopłkowej nie trzeba jż wybierać między pokryciem sceny a estetm wyglądem rządzenia. Kamerę tę można wyposażyć w obiektyw wybrany z ogromnej gamy dostępnych modeli. Obiektywy o ogniskowej 2,8 10,5 mm zapewniają szeroki kąt widzenia, obiektywy zmiennoogniskowe 9 22 mm zapewniają standardowy kąt widzenia, zaś modele o ogniskowej mm możliwiają obserwację na dalszych dystansach. Typowe zastosowania wejściowy hol/foyer z elementami szklanymi; magazyny i stanowiska załadnkowe; więzienia i zakłady poprawcze; lotniska, w tym w szczególności: obsłga bagaż, magazyny paliwa i sprzęt, stadiony; Certyfikaty i świadectwa Montaż podtynkowy Wymiary VDA-455SMB Pszka do montaż powierzchniowego Kompatybilność elektromagnetyczna Emisja EN55022, klasa B, FCC, część 15, klasa B EN , EN EN Odporność EN , EN Wibracje IEC Bezpieczeństwo EN , UL (wydanie 2), CSA C22.2 nr (wydanie 2) Region Eropa Stany Zjednoczone Kanada Planowanie Certyfikacja CE UL FCC CSA Wymiary w przypadk montaż powierzchniowego (mm) Akcesoria (do nabycia osobno) Transceiver BNC na UTP VDA-455UTP Video Transceiver FLEXIDOME 5000 najważniejsze informacje Model Standard Obiektyw VDN-5085-V311 PAL 2,8 10,5 mm F/1.2 VDN-5085-V321 NTSC 2,8 10,5 mm F/1.2 VDN-5085-V911 PAL 9 22 mm F/1.4 VDN-5085-V921 NTSC 9 22 mm F/1.4 Wymiary VDN-5085-VA11 PAL mm F/1.5 VDN-5085-VA21 NTSC mm F/1.5

4 90 4 VDA-WMT-DOME Uchwyt do montaż ściennego VDA-CMT-DOME Uchwyt do montaż narożnego 113 (4.43) 46 (1.81) 107 (4.19) 146 (5.75) Ø4.8 (0.19) 83 (3.27) 113 (4.43) 247 (9.71) 90 (3.54) 25 (0.98) 3-3/4"NPT 180 (7.09) 81 (3.21) mm (in) LTC 9213/01 Adapter do montaż na maszcie Ø158 (6.23) M8 Thread Typ 4 Places 6-32 Thread Typ 4 Places 53.3 (2.10) Ø133 (5.24) (5.48) (1.95) (1.81) 38.4 Hole (1.51) 66.5 (2.62) 49.4 (1.95) 82.9 (3.27) (6.00) mm (in.) mm (in) 205 (8.07) VDA-PMT-DOME Uchwyt do montaż na rrze Dane techniczne Właściwości elektryczne Model Napięcie znamionowe Częstotliwość znamionowa 88 (3.47) 88 (3.47) Ø11 (0.43) VDN-5085-V311, VDN-5085-V911, VDN-5085-VA11 VDN-5085-V321, VDN-5085-V921, VDN-5085-VA21 12 VDC/24 VAC 50 Hz 12 VDC/24 VAC 60 Hz Ø158 (6.23) Pobór mocy 360 ma (12 VDC), 700 ma z włączonym grzejnikiem 330 ma (24 VAC), 650 ma z włączonym grzejnikiem 656 (25.82) mm (in) Przetwornik obraz System 960H, przetwornik CCD 1/3" DS, rozdzielczość 720 linii/tv, podwójna migawka WDR PAL lb NTSC

5 5 Liczba pikseli obraz (poz. x pion.) Aktywne piksele (poz. x pion.) 1020 x 596 (PAL) 1020 x 508 (NTSC) 976 x 582 (PAL) 976 x 494 (NTSC) SensUp 10x Stosnek sygnał/szm Wyjście wizyjne > 54 db Całkowity sygnał wizyjny 1 Vpp, 75 Ω Człość Obiektyw 2,8 10,5 mm (3200 K, współczynnik odbicia sceny 89%, przechodzenie światła 68%, F/1.2) pełny (100 IRE) żyteczny (50 IRE) żyteczny (30 IRE) Kolor 0,7 lx 0,13 lx 0,06 lx Kolor + SensUp 10x SensUp 10x 0,07 lx 0,013 lx 0,006 lx 0,3 lx 0,06 lx 0,03 lx 0,03 lx 0,006 lx 0,003 lx Człość Obiektyw 9 22 mm (3200 K, współczynnik odbicia sceny 89%, przechodzenie światła 68%, F/1.4) pełny (100 IRE) żyteczny (50 IRE) żyteczny (30 IRE) Kolor 1 lx 0,17 lx 0,08 lx Kolor + SensUp 10x SensUp 10x 0,1 lx 0,017 lx 0,008 lx 0,4 lx 0,08 lx 0,04 lx 0,04 lx 0,008 lx 0,004 lx Człość Obiektyw mm (3200 K, współczynnik odbicia sceny 89%, przechodzenie światła 68%, F/1.5) pełny (100 IRE) żyteczny (50 IRE) żyteczny (30 IRE) Kolor 1,1 lx 0,2 lx 0,09 lx Synchronizacja Migawka Zwiększenie człości Tryb dalny Mechanizm dynamiczny Zakres dynamiki Dynamiczna redkcja szmów AGC Smart BLC Peak White Invert Balans bieli: Poprawa kontrast Ostrość Wyjście alarmowe Kompensacja kabla Nmer ID kamery Generator wzorów testowych Tryby Pilot zdalnego sterowania Wizyjna detekcja rch Maskowanie stref prywatności Wewnętrzna, siecią zasilającą Atomatyczna (1/50 [1/60] do 1/100000), stały poziom, bez migotania, domyślnie Możliwość wyłączenia lb stawienia w zakresie do 10x Tryb kolorowy,, atomat XF-Dynamic, HDR, Smart BLC 94 db (WDR) Redkcja szmów 3D, redkcja szmów 2D Włączona lb wyłączona (0 40 db) wł./wył. wł./wył. ATW w pomieszczeniach, ATW na zewnątrz, wstrzymanie balans bieli i ręcznie Niska, średnia, wysoka Reglowany poziom zwiększenia ostrości Wizyjna detekcja rch lb protokół Bilinx Maksymalna dłgość kabla koncentrycznego 1000 m bez zewnętrznych wzmacniaczy (atomatyczna konfigracja z komnikacją Bilinx po kabl koncentrm) Maks. 17 znaków, wybór pozycji wyświetlania Pasek kolor, Raster, Impls, Zwiększanie impls, Siatka 6 programowalnych trybów fabrch Dwkiernkowa komnikacja Bilinx po kabl koncentrm 4 obszary, w pełni programowalne 15 odrębnych obszarów, w pełni programowalnych Kolor + SensUp 10x 0,11 lx 0,02 lx 0,009 lx 0,5 lx 0,09 lx 0,05 lx 0,05 lx 0,009 lx 0,005 lx Zoom cyfrowy Cyfrowa stabilizacja obraz Jednostki sterjące Język men ekranowego Maks. 16x wł./wył. Men ekranowe z przyciskami Angielski, chiński proszczony, francski, hiszpański, niemiecki, portgalski, rosyjski

6 6 Parametry optyczne Obiektyw zmiennoogniskowy Sterowanie przysłoną Kąt widzenia Ręczna reglacja ogniskowania i zoom Atomatyczne sterowanie przysłoną 2,8 10,5 mm Szeroki 101,8 x 73,7º (poz. x pion.) Teleobiektyw 27,4º x 20,6º (poz. x pion.) 9 22 mm Szeroki: 32,1º x 23,3º (poz. x pion.) Teleobiektyw: 13,1º x 9,8º (poz. x pion.) mm Szeroki: 14,6º x 10,9º (poz. x pion.) Parametry mechaniczne Wymiary Ciężar Teleobiektyw: 5,6º x 4,2º (poz. X pion.) Patrz rysnki 750 g Montaż Podtynkowy, zagłębiony, za pomocą 3 (trzech) wkrętów w skrzynce przyłączy 4S Kolor Biały (RAL9010) pierścień montażowy i czarna wkładka maskjąca Zakres reglacji Obrót 360º, pochylenie 90º, azymt ±90º Kopłka Pierścień montażowy Właściwości otoczenia Domyślna temperatra pracy (przy wyłączonej grzałce) Temperatra pracy (przy włączonej grzałce) Temperatra przechowywania Wilgotność podczas pracy Wilgotność podczas przechowywania Odporność na derzenia Stopień ochrony przed wodą i krzem Poliwęglanowa, przezroczysta z powłoką odporną na zarysowania i nieprzepszczającą promieni ltrafioletowych Alminim ºC ºC ºC 5 93% (względna) Do 98% (względna) IEC , test Eh, 50 J EN 50102, przekracza wymagania normy IK 10 IP66 i NEMA Type 4X Zamówienia - informacje 24 VAC 50 Hz, obiektyw zmiennoogniskowy 2,8 10,5 mm F/1.2 Nmer zamówienia VDN-5085-V VAC 60 Hz, obiektyw zmiennoogniskowy 2,8 10,5 mm F/1.2 Nmer zamówienia VDN-5085-V VAC 50 Hz, obiektyw zmiennoogniskowy 9 22 mm F/1.4 Nmer zamówienia VDN-5085-V VAC 60 Hz, obiektyw zmiennoogniskowy 9 22 mm F/1.4 Nmer zamówienia VDN-5085-V VAC 50 Hz, obiektyw zmiennoogniskowy mm F/1.5 Nmer zamówienia VDN-5085-VA11 24 VAC 60 Hz, obiektyw zmiennoogniskowy mm F/1.5 Nmer zamówienia VDN-5085-VA21 24 VAC 50 Hz, obiektyw zmiennoogniskowy 2,8 10,5 mm F/1.2, montaż powierzchniowy Nmer zamówienia VDN-5085-V311S 24 VAC 60 Hz, obiektyw zmiennoogniskowy 2,8 10,5 mm F/1.2, montaż powierzchniowy Nmer zamówienia VDN-5085-V321S 24 VAC 50 Hz, obiektyw zmiennoogniskowy 9 22 mm F/1.4, montaż powierzchniowy Nmer zamówienia VDN-5085-V911S 24 VAC 60 Hz, obiektyw zmiennoogniskowy 9 22 mm F/1.4, montaż powierzchniowy Nmer zamówienia VDN-5085-V921S

7 7 24 VAC 50 Hz, obiektyw zmiennoogniskowy mm F/1.5, montaż powierzchniowy Nmer zamówienia VDN-5085-VA11S 24 VAC 60 Hz, obiektyw zmiennoogniskowy mm F/1.5, montaż powierzchniowy Nmer zamówienia VDN-5085-VA21S Sprzęt VDA 455SMB Wzmocniona pszka do montaż powierzchniowego dla modeli VDC-455, VDM-455, VDC-485, VDN-498, NDC-455 i NDN-498 Nmer zamówienia VDA-455SMB VDA 455UTP Adapter do wyjścia skrętki UTP Nmer zamówienia VDA-455UTP S1460 Wizyjny kabel serwisowy Złącze 2,5 mm dla przewod BNC do kamer analogowych i sieciowych, 1 m Nmer zamówienia S1460 VDA-WMT-DOME Uchwyt do montaż ściennego Uchwyt do montaż ściennego kamery FlexiDome Nmer zamówienia VDA-WMT-DOME VDA-CMT-DOME Uchwyt do montaż narożnego Uchwyt do montaż narożnego kamery FlexiDome Nmer zamówienia VDA-CMT-DOME VDA-PMT-DOME Uchwyt do montaż na rrze Uchwyt do montaż kamery FlexiDome na rrze Nmer zamówienia VDA-PMT-DOME VDA-455TBL Kopłka przydymiona Przydymiona kopłka do kamer serii FlexiDome Nmer zamówienia VDA-455TBL VDA-455CBL Kopłka przezroczysta Przezroczysta kopłka do kamer serii FlexiDome Nmer zamówienia VDA-455CBL EX12LED 3BD 8M Promiennik podczerwieni Promiennik podczerwieni EX12LED, 850 nm, kąt promieniowania 30 stopni Nmer zamówienia EX12LED-3BD-8M EX12LED 3BD 8W Promiennik podczerwieni Promiennik podczerwieni EX12LED, 850 nm, kąt promieniowania 60 stopni Nmer zamówienia EX12LED-3BD-8W EX12LED 3BD 9M Promiennik podczerwieni Promiennik podczerwieni EX12LED, 940 nm, kąt promieniowania 30 stopni Nmer zamówienia EX12LED-3BD-9M EX12LED 3BD 9W Promiennik podczerwieni Promiennik podczerwieni EX12LED, 940 nm, kąt promieniowania 60 stopni Nmer zamówienia EX12LED-3BD-9W TC8235GIT Transformator separjący pętli ziemienia Nmer zamówienia TC8235GIT Programy VP CFGSFT Oprogramowanie konfigracyjne Do kamer wykorzystjących protokół Bilinx, w zestawie modł interfejs VP-USB Nmer zamówienia VP-CFGSFT LTC 9213/01 Adapter do montaż na maszcie Adapter do montaż na maszcie z taśmami ze stali nierdzewnej, wykończenie w kolorze jasnoszarym Nmer zamówienia LTC 9213/01 UPA Zasilacz Wyjście 220 VAC, 50 Hz, 24 VAC, 20 VA Nmer zamówienia UPA UPA Zasilacz Wyjście 120 VAC, 60 Hz, 24 VAC, 30 VA Nmer zamówienia UPA Zasilacz UPA , 220 V, 50 Hz Do zastosowań wewnętrznych, wejście 220 VAC, 50 Hz; wyjście 24 VAC, 50 VA Nmer zamówienia UPA Zasilacz UPA , 120 V, 60 Hz Do zastosowań wewnętrznych, wejście 120 VAC, 60 Hz; wyjście 24 VAC, 50 VA Nmer zamówienia UPA

8 8 Reprezentowana przez: Poland Robert Bosch Sp. z o.o. Jtrzenki 105 str Warszawa Phone: Fax: pl.secritysystems@bosch.com Robert Bosch Sp. z o.o./ Secrity Systems 2013 Zastrzega się możliwość wprowadzania zmian pl, V6, 18. Gr 2013
