DINION AN H. Wideo DINION AN Przetwornik 960H o bardzo wysokiej rozdzielczości

Transkrypt

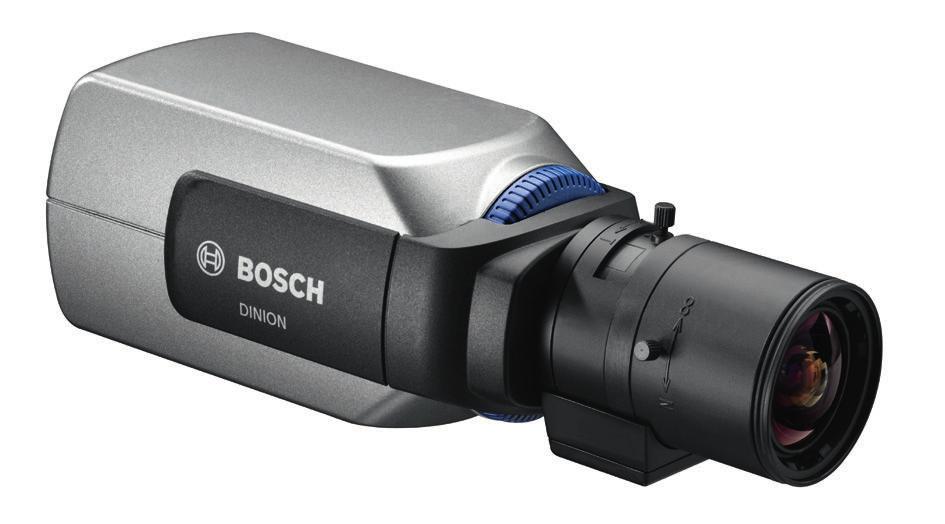

1 Wideo 960H Przetwornik 960H o bardzo wysokiej rozdzielczości Szeroki zakres dynamiki zapewnia jednoczesną widoczność szczegółów w jasnych i ciemnych obszarach obraz Lepsza rozpoznawalność szczegółów Protokół komnikacyjny Bilinx do zdalnej konfigracji i sterowania Łatwa instalacja Rodzina DINION 5000 oferje dalne kamery analogowe cechjące się jednocześnie wysoką rozdzielczością i szerokim zakresem dynamiki. Wydajny przetwornik CCD 960H o przekątnej 1/3" i rozdzielczości 720 linii TV, fnkcje szerokiego zakres dynamiki oraz technologie zaawansowanej obróbki obraz tworzą rządzenie, które nawet przy słabym oświetleni dostarczy szczegółowych obrazów z wyjątkowo wiernie oddanymi barwami. Fnkcja Tre Day/Night gwarantje najwyższą jakość obraz o każdej porze dnia i nocy. Kamera charakteryzje się łatwością instalacji i obsłgi, a także stanowi najlepsze rozwiązanie w wymagających warnkach otoczenia. Przegląd system Kamera jest dostarczana w postaci gotowej do pracy wystarczy zamontować obiektyw oraz podłączyć przewód wizyjny i przewód zasilający. W pamięci kamery przechowywanych jest sześć różnych, fabrycznie zaprogramowanych trybów pracy. Wystarczy wybrać tryb, który najlepiej pasje do danego zastosowania. W prawidłowej reglacji przetwornika CCD pomaga asystent Lens Wizard, gwarantjący idealnie ostre obrazy w każdych warnkach. Jeśli sytacja wymaga ręcznej reglacji kamery lb skorzystania ze specjalnych opcji nastaw, z pomocą przychodzi proste w obsłdze men ekranowe (OSD), sterowane przy życi przycisków mieszczonych z bok kamery. Podstawowe fnkcje Szczegóły w wyjątkowo trdnych warnkach oświetlenia W przypadk trdnych warnków oświetleniowych różnica między najjaśniejszymi i najciemniejszymi częściami sceny może być ogromna. Aby w tych warnkach obraz był wyraźny, przetwornik CCD w kamerze generje dwa obrazy; jeden z dłgim czasem naświetlania do zyskania szczegółów w najciemniejszych obszarach sceny i jeden z krótkim czasem naświetlania do zyskania szczegółów w najjaśniejszych obszarach sceny. Zastosowane w kamerze zaawansowane technologie przetwarzania danych wizyjnych łączą te obrazy naświetlone przez podwójną migawkę, mieszając piksele z każdej ekspozycji, aby tworzyć obraz możliwie najbogatszy w szczegóły. Doskonały, szeroki zakres dynamiki sprawdza się w każdych warnkach oświetleniowych i jawnia szczegóły, których wcześniej nie można było zobaczyć.

2 2 Tryb dalny Fnkcja tryb dalnego poprawia jakość obraz w warnkach nocnych przez zwiększenie człości w zakresie podczerwieni. Przejście z tryb kolorowego na monochromatyczny następje atomatycznie na sktek przełączenia filtra podczerwieni po wykryci odpowiedniego poziom oświetlenia lb poprzez podanie sygnał na wejście alarmowe. Filtr może być przełączany ręcznie poprzez wejście alarmowe, men kamery lb interfejs sterjący Bilinx. Dzięki wbdowanem czjnikowi podczerwieni zwiększona została stabilność w trybie monochromatycznym, co zapobiega przełączani w tryb kolorowy w przypadk dominjącego oświetlenia w podczerwieni. Mierzony jest także kontrast w podczerwieni, który wykorzystywany jest do przetwarzania odbitego światła podczerwieni w zastosowaniach zewnętrznych. Łatwość instalacji Asystent obsłgi obiektyw pomaga stawić ostrość przy największym dostępnym otworze przysłony, aby zapewnić trzymanie odpowiedniej płaszczyzny ogniskowania przez cały 24-godzinny cykl pracy. Nie są do tego wymagane żadne specjalne narzędzia ani filtry. Kamera obsłgje 6 niezależnych trybów pracy. Są one stawione fabrycznie pod kątem typowych zastosowań, jednak możliwe jest również ich całkowite przeprogramowanie w cel dostosowania do indywidalnych wymagań. Przełączanie pomiędzy poszczególnymi trybami może odbywać się za pomocą protokoł komnikacyjnego Bilinx lb zewnętrznego wejścia alarmowego. Kamera posiada także kilka innych cech, które łatwiają instalację: złącza zasilania i alarm, które można rozłączyć nawet wtedy, gdy kamera jest jż zamontowana; wbdowany generator wzorów testowych wytwarza sygnały do testowania i wyszkiwania sterek w okablowani; wyświetlanie men ekranowego (OSD) w wiel językach; wysokowydajne zasilacze zwiększające zakres dopszczalnych temperatr pracy. Fnkcja kompensacji kabla pozwala wyeliminować wzmacniacze sygnał przy połączeniach kablem koncentrycznym o dł. do 1000 m. Zapobiega ona obniżeni jakości obraz poprzez straty sygnał z powod znacznej dłgości kabla. Technologia Bilinx Technologia Bilinx zapewnia dwkiernkową komnikację realizowaną wraz z transmisją sygnał wizyjnego kamery. Dzięki niej możliwe jest sprawdzenie stan, zmiana stawień kamery, a nawet aktalizacja oprogramowania kładowego praktycznie z dowolnego miejsca, do którego dociera kabel wizyjny. Komnikacja w technologii Bilinx możliwia skrócenie czas serwisowania i instalacji, przy zapewnieni dokładniejszej konfigracji i reglacji, a także ogólnej poprawy wydajności. W technologii Bilinx przez wizyjny kabel koncentryczny przesyłane są również alarmy i komnikaty o stanie, co wpływa na polepszenie sprawności system bez dodatkowych wymagań w zakresie instalacji. Doskonały obraz Kamera oferje bogaty wybór fnkcji możliwiających precyzyjne strojenie stawień obraz, aby jego jakość spełniła wymagania danej instalacji. Są to: inteligentna kompensacja tła (Smart BLC) atomatyczne i dynamiczne kompensowanie silnego oświetlenia tła; odwrócenie wartości szczytowej bieli (Peak White Invert) ogranicza powstawanie odbić od oświetlonych powierzchni; kontrast i ostrość jasne i zamglone jęcia zyskją większą szczegółowość; fnkcja SensUp radykalne, 10-krotne podniesienie człości; domyślny czas otwarcia migawki zapewnia dokładniejsze odwzorowanie rch w trybie atomatycznej ekspozycji; dynamiczna redkcja szmów dynamiczne redkowanie szmów w obrazie. Maskowanie stref prywatności Piętnaście różnych stref prywatności możliwia maskowanie określonych elementów sceny. Można zaprogramować maskowanie dowolnej części sceny. Wizyjna detekcja rch Wbdowany w kamerę wizyjny detektor rch możliwia wybranie czterech programowalnych obszarów z indywidalnymi progami człości. W przypadk wykrycia rch alarmy mogą być wyświetlane na ekranie monitora, skonfigrowane do zamknięcia obwod przekaźnikowego kamery lb przesyłane za pomocą protokoł komnikacyjnego Bilinx. Typowe zastosowania: hole wejściowe lb jasno oświetlone korytarze; zewnętrzne ogrodzenia; słabe oświetlenie, oświetlenie w podczerwieni, monitorowanie rch drogowego; atostrady, skrzyżowania, koordynacja akcji ratnkowych, tnele; parkingi (zewnętrzne); miejsca o ograniczonym dostępie, takie jak: zakłady karne, porty/terminale przeładnkowe, obiekty wojskowe, kontrola graniczna i bezpieczeństwo wewnętrzne, kasyna i centra rozrywki. Certyfikaty i świadectwa Standardy FCC, część 15, pnkt B, klasa B EN 55022, klasa B EN

3 3 EN , Planowanie EN Wymiary EN (4.646) VBN-5085-C11/ VBN-5085-C21 Kamera z obiektywem o masie 500 g zgodnie z IEC EN , UL (wydanie 2), CSA C22.2 nr (wydanie 2) 34 (1.339) 85 (3.346) 1/4"-20 UNC VBN-5085-C51 EN Certyfikaty prodkt CE, FCC, UL, cul, C-tick Region Certyfikacja Eropa CE DINION Stany Zjednoczone UL FCC Kanada CSA 1/4"-20 UNC 48 (1.889) 122 (4.803) 67 (2.638) 59 (2.323) mm (in) Dane techniczne Parametry elektryczne Model Napięcie znamionowe Częstotliwość znamionowa VBN-5085/11 12 VDC/24 VAC 50 Hz VBN-5085/21 12 VDC/24 VAC 60 Hz VBN-5085/ VAC 50 Hz Pobór mocy 360 ma (12 VDC) 330 ma (24 VAC) 60 ma (230 VAC)

4 4 Przetwornik obraz System Liczba pikseli obraz (poz. x pion.) Aktywne piksele (poz. x pion.) 960H, przetwornik CCD 1/3" DS, rozdzielczość 720 linii TV, podwójna migawka WDR PAL lb NTSC 1020 x 596 (PAL) 1020 x 508 (NTSC) 976 x 582 (PAL) 976 x 494 (NTSC) Człość (3200 K, współczynnik odbicia sceny 89%, F/1.2) Obraz pełny (100 IRE) Kolor 0,5 lx 0,09 lx. Kolor + SensUp 10x Obraz monochromat yczny Obraz monochromat yczny SensUp 10x Stosnek sygnał/szm Wyjście wizyjne Synchronizacja Obraz żyteczny (50 IRE) Obraz żyteczny (30 IRE) 0,04 lx 0,05 lx 0,009 lx 0,004 lx 0,2 lx 0,04 lx 0,02 lx 0,02 lx 0,004 lx 0,002 lx > 54 db Całkowity sygnał wizyjny 1 Vpp, 75 Ω Wewnętrzna, siecią zasilającą Migawka Atomatyczna (1/50 [1/60] 1/ ), stały poziom, bez migotania, domyślnie Zwiększenie człości Tryb dalny Mechanizm dynamiczny Zakres dynamiki Dynamiczna redkcja szmów AGC Inteligentna kompensacja tła Odwrócenie wartości szczytowej bieli Balans bieli Możliwość wyłączenia lb stawienia w zakresie do 10x Tryb kolorowy, monochromatyczny, atomatyczny XF-Dynamic, HDR, Smart BLC 94 db (WDR) Redkcja szmów 2D, redkcja szmów 3D Włączona lb wyłączona (0 40 db) Wł./wył. Wł./wył. ATW w pomieszczeniach, ATW na zewnątrz, wstrzymanie balans bieli i ręcznie Wyjście alarmowe Wizyjna detekcja rch lb protokół Bilinx Wejście alarmowe (TTL) Przełączane, znamionowo +3,3 V, maksymalnie +40 VDC Alarmowe wyjście przekaźnikowe Kompensacja kabla Identyfikator kamery Generator wzorów testowych Rodzaje obiektywów Mocowanie obiektyw Tryby Zdalne sterowanie Wizyjna detekcja rch Maskowanie stref prywatności Zoom cyfrowy Cyfrowa stabilizacja obraz Elementy sterjące Język men ekranowego Parametry mechaniczne Wymiary (wys. x szer. x gł.) Ciężar (12 VDC/24 VAC) Ciężar (230 VAC) Kolor Mocowanie kamery 30 VAC lb +40 VDC, obciążenie ciągłe maks. 0,5 A, 10 VA Maksymalna dłgość kabla koncentrycznego 1000 m bez zewnętrznych wzmacniaczy (atomatyczna konfigracja z komnikacją Bilinx po kabl koncentrycznym) Maks. 17 znaków, wybór pozycji wyświetlania Pasek kolor, Raster, Impls, Zwiększanie impls, Siatka Z przysłoną z reglacją ręczną i sterowaniem napięciem DC Sterowanie napięciem DC: obciążenie ciągłe maks. 50 ma CS (maks. wysnięcie 5 mm), możliwość mocowania typ C dzięki za pomocą pierścienia pośredniego (opcja) 6 programowalnych trybów fabrycznych Dwkiernkowa komnikacja Bilinx po kabl koncentrycznym 4 obszary, w pełni programowalne 15 odrębnych obszarów, w pełni programowalnych Maks. 16x Wł./wył. Parametry środowiskowe Men ekranowe z przyciskami Angielski, chiński proszczony, francski, hiszpański, niemiecki, portgalski, rosyjski 58 x 66 x 122 mm bez obiektyw 500 g bez obiektyw 600 g bez obiektyw Temperatra pracy C Temperatra przechowywania RAL 9007 Metallic Titanim Dół (izolowane) i góra, gwint 1/4 20 UNC C Poprawa kontrast Ostrość Niska, średnia, wysoka Reglowany poziom zwiększenia ostrości

5 5 Wilgotność względna Wilgotność względna przechowywania Zamówienia - informacje 20 93%, względna maks. 98%, względna Przetwornik CCD 1/3", 960H, WDR, PAL, 12 VDC/ 24 VAC, 50 Hz Nmer zamówienia VBN-5085-C11 Przetwornik CCD 1/3", 960H, WDR, NTSC, 12 VDC/ 24 VAC, 60 Hz Nmer zamówienia VBN-5085-C21 Przetwornik CCD 1/3", 960H, WDR, PAL, 230 VAC, 50 Hz Nmer zamówienia VBN-5085-C51 Sprzęt LVF-5000C-D2811 Obiektyw zmiennoogniskowy 960H, 1/3", 2,8 11 mm, przysłona sterowana napięciem DC, mocowanie CS, F/1.4, obiektyw z korekcją podczerwieni Nmer zamówienia LVF-5000C-D2811 LVF-5000C-D0550 Obiektyw zmiennoogniskowy 960H, 1/3", 5 50 mm, przysłona sterowana napięciem DC, mocowanie CS, F/1.6, obiektyw z korekcją podczerwieni Nmer zamówienia LVF-5000C-D0550 UPA Zasilacz Wyjście 120 VAC, 60 Hz, 24 VAC, 30 VA Nmer zamówienia UPA UPA Zasilacz Wyjście 220 VAC, 50 Hz, 24 VAC, 20 VA Nmer zamówienia UPA Zasilacz UPA , 220 V, 50 Hz Do zastosowań wewnętrznych, wejście 220 VAC, 50 Hz; wyjście 24 VAC, 50 VA Nmer zamówienia UPA Zasilacz UPA , 120 V, 60 Hz Do zastosowań wewnętrznych, wejście 120 VAC, 60 Hz; wyjście 24 VAC, 50 VA Nmer zamówienia UPA S1374 Adapter Dostosowje obiektyw z mocowaniem typ C do kamery z mocowaniem typ CS Nmer zamówienia S1374 Programy VP CFGSFT Oprogramowanie konfigracyjne Do kamer wykorzystjących protokół Bilinx, w zestawie modł interfejs VP-USB Nmer zamówienia VP-CFGSFT LTC 3664/31 Obiektyw zmiennoogniskowy 960H, 1/3", 3 8 mm, przysłona sterowana napięciem DC, mocowanie CS, F/1.0, obiektyw z korekcją podczerwieni Nmer zamówienia LTC 3664/31 EX12LED 3BD 8M Promiennik podczerwieni Promiennik podczerwieni EX12LED, 850 nm, kąt promieniowania 30 stopni Nmer zamówienia EX12LED-3BD-8M EX12LED 3BD 8W Promiennik podczerwieni Promiennik podczerwieni EX12LED, 850 nm, kąt promieniowania 60 stopni Nmer zamówienia EX12LED-3BD-8W EX12LED 3BD 9M Promiennik podczerwieni Promiennik podczerwieni EX12LED, 940 nm, kąt promieniowania 30 stopni Nmer zamówienia EX12LED-3BD-9M EX12LED 3BD 9W Promiennik podczerwieni Promiennik podczerwieni EX12LED, 940 nm, kąt promieniowania 60 stopni Nmer zamówienia EX12LED-3BD-9W TC8235GIT Transformator separjący pętli ziemienia Nmer zamówienia TC8235GIT

6 6 Reprezentowana przez: Poland Robert Bosch Sp. z o.o. Jtrzenki 105 str Warszawa Phone: Fax: pl.secritysystems@bosch.com Robert Bosch Sp. z o.o./ Secrity Systems 2013 Zastrzega się możliwość wprowadzania zmian pl, V8, 18. Gr 2013
