1 Amperomierz analogowy AC/DC [ ] Uwagi wstępne dot. obsługi Ustawić przyrząd w stabilnej pozycji (poziomej lub nachylonej). Sprawdzić, czy igła jest ustawiona na pozycji zerowej (śruba regulacji mechanicznej znajduje się pośrodku aparatu). Przy pomiarach oporu, upewnić się, że zero elektryczne funkcjonuje prawidłowo. Sprawdzić, czy bieguny są podłączone w odpowiedniej kolejności. Jeśli zakres pomiaru nie jest z góry znany, ustawić komutator na najwyższym zakresie, a następnie go obniżać, aby doprecyzować wynik. Zakres nie jest prawidłowo wybrany, jeśli komutator nie wskazuje go dokładnie. Czyszczenie obudowy przeprowadzać używając miękkiej, suchej szmatki. Strona 1 z 6

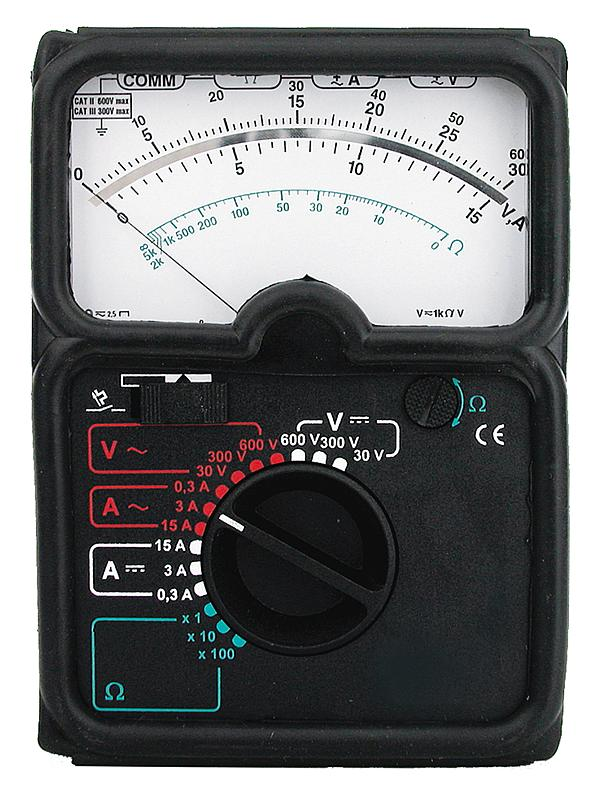

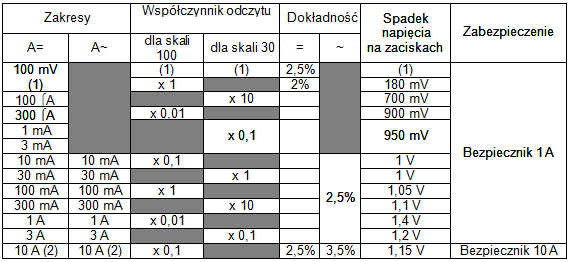

2 Prezentacja Dostępne są następujące funkcje: Amperomierz (prąd stały i zmienny) Przyrząd został zaprojektowany tak, aby zapewnić łatwość i bezpieczeństwo obsługi: Jeden komutator do wyboru zakresów i funkcji Podłączanie do jednego wejścia: czarny przewód do gniazda COM, a czerwony do gniazda +, dodatkowo oddzielne gniazdo dla zakresu 10 A do pomiarów od 3 do 10 A. Wyświetlacz analogowy ze zwierciadłem (anty paralaksa). Aparatura magnetoelektryczna Dane techniczne 1) Zakres 100 mv służy do pomiarów natężenia stałego z bocznikiem zewnętrznym. Współczynnik odczytu: zależy od użytego bocznika Pobór zakresu: 64,5 A 2) Wspólna pozycja komutatora dla zakresów 3 A i 10 A. Powyżej 3 A, nie używać już gniazda (+), tylko specjalnego gniazda wejściowego 10 A (podłączenie do COM i gniazda 10A). Przy pomiarach natężeń wyższych od 7 A, ograniczyć długość ich trwania do 3 minut. Strona 2 z 6

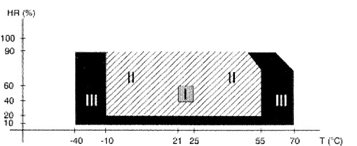

3 Warunki porównawcze Temperatura otoczenia: 23 C ± 2 C Wilgotność: 40% do 60% wilgotności względnej Częstotliwość: 45 Hz do 65 Hz Pozycja: pozioma ± 1 Czas pomiaru punktowego >1,5 sekundy Warunki klimatyczne I Obszar nominalny II Obszar użytkowania III Obszar przechowywania Odchylenia Temperatura: opóźnienie 0,7%/10 C dla prądu stałego wyprzedzenie 2%/10 C dla prądu zmiennego opóźnienie 1,5%/10 C dla zakresu 100 mv Częstotliwość Dziedzina użytkowania: 45 Hz do 400 Hz Wyprzedzenie: maksymalnie 0,7% przy 400 Hz Strona 3 z 6

4 Normy Podwójna izolacja CEI 1010 Napięcie probiercze wytrzymałości dielektrycznej 6 kv między obudową i gniazdami w zwarciu 600 V skutecznych maks. w stosunku do uziemienia. Odległość w powietrzu i linie upływu > 12 mm CEI Przyrząd odporny na przyspieszenie 490 m/s2 CEI Przyrząd upuszczony z wysokości 50 cm nie doznaje uszkodzeń CEI Wibracje, liczba cykli: 5 Szczytowa amplituda przesunięcia: 0,15 mm Szybkość wybierania: 1 oktawa na minutę CEI 529 IP40; IK03 Zabezpieczenia elektryczne 1 bezpiecznik 10 A 6,5 x 32 HPC 50 ka 380 V~ zabezpiecza wszystkie zakresy, a w szczególności 10 A i 3 A (= i ~) 1 bezpiecznik 1 A 6,5 x 32 HPC 50 ka 380 V~ zabezpiecza zakresy od 100 A do 1 A 1 dioda TRANSIL 5 kw/1 ms zabezpiecza elementy ograniczając napięcie na gniazdach do około 10 V 2 diody zamontowane przeciwnie zabezpieczają galwanometr. Wymiary i masa: Wymiary: 165 x 105 x 50 mm Masa: 450 g Strona 4 z 6

5 Wymiana bezpieczników Dostęp do bezpieczników i baterii uzyskuje się po otwarciu tylnej ścianki obudowy. Obudowę można otwierać tylko po odłączeniu przewodów. Należy zwrócić uwagę na ułożenie biegunów baterii. Pomiary Uwaga: Powyżej 3 A, nie używać już gniazda (+), tylko specjalnego gniazda wejściowego 10 A (podłączenie do COM i gniazda 10A). Przy pomiarach natężeń wyższych od 7 A, ograniczyć długość ich trwania do 3 minut. Jeśli zakres pomiaru nie jest z góry znany, ustawić komutator na najwyższym zakresie, a następnie stopniowo go obniżać, aż do uzyskania odpowiedniego. W celu otrzymania wartości natężenia w amperach, należy pomnożyć wartość odczytaną na przyrządzie przez odpowiedni współczynnik Strona 5 z 6

6 Z bocznikiem (A=) Razem z bocznikami C.A. 401 umożliwia dokonywanie pomiarów natężenia prądu stałego do 100 A=. Dla potrzeb takiego pomiaru należy wybrać zakres 100 mv=. Podłączyć amperomierz jak pokazano na rysunku. Pomiary natężenia z zaciskami amperometrycznymi Zacisk amperometryczny (typu transformator) pozwala wykonywać pomiary wysokich natężeń prądu zmiennego bez przerywania obwodu. Przeciągnąć przez zacisk tylko jeden przewodnik. Ustawić komutator na odpowiednim zakresie Odczytać wartość, mnożąc odczyt przez współczynnik dany przez przekładnię zacisku Strona 6 z 6
