1 Cennik 2009 Okna dachowe, systemy solarne i akcesoria 2009 Cennik ważny od

2 Zasada Roto: Więcej swobody. Więcej komfortu.

3 Innowacyjne rozwiązania Roto Po prostu inne okna! Inteligentne rozwiązania Roto podwyższają standard i funkcjonalność mieszkań na poddaszu. Zasada Roto: Więcej swobody. Więcej komfortu - gwarantuje swobodny dostęp do okna i prostą obsługę jedną, wielofunkcyjną klamką. Idealnym uzupełnieniem okien Roto są elektrycznie sterowane rolety zewnętrzne. Uchylno-obrotowe 8.. Więcej komfortu. Jedyne na rynku okno dachowe z podwójnym systemem otwierania sterowanym wyłącznie jedną klamką. Zapewnia zawsze bezpieczny i wygodny dostęp do otwartego okna w pozycji wyprostowanej. Wysokoosiowe 7.. Więcej swobody. Nowa generacja unikalnych rozwiązań funkcjonalnych. Dzięki umieszczonej w ¾ wysokości osi obrotu, skrzydło okna nie wchodzi do pomieszczenia. Pozycja uchylna to najwyższy komfort obsługi Zalety okna uchylno-obrotowego: funkcja uchylna i obrotowa (¾ wysokości) obsługiwana jedną wielofunkcyjną klamką Zalety okna wysokoosiowego: bezpieczne i wygodne dla użytkownika rozwiązanie osi obrotu w ¾ wysokości okna Unikalne rozwiązanie funkcjonalne to oś obrotu w ¾ wysokości okna hamulec blokujący skrzydło w dowolnej pozycji otwarcia intensywne wietrzenie dzięki maksymalnemu kątowi otwarcia 45 o efektywne wietrzenie pomieszczeń nawiewnik w standardzie Wygodna i bezpieczna pozycja do mycia 4 punkty ryglowania zapewniają bezpieczeństwo i szczelność okna stabilna, samoczynnie blokowana pozycja do mycia stabilna, samopozycjonująca blokada do mycia funkcjonalna alternatywa dla tradycyjnych okien obrotowych Cennik

4 8 Katalog 2008

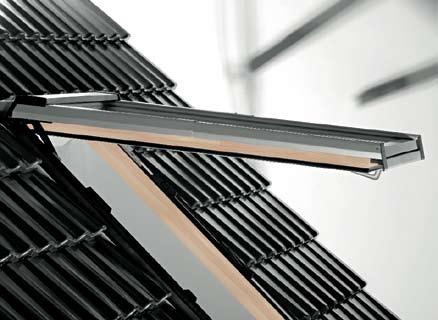

5 Seria 8 Okno uchylno-obrotowe 847 H/K Więcej komfortu Dzięki zastosowaniu okuć światowego lidera, okno uchylnoobrotowe posiada dwa systemy otwierania sterowane jedną klamką. Pozycja uchylna skrzydła to bezpieczny i wygodny dostęp do otwartego okna. Skrzydło okna wychodzi całkowicie na zewnątrz w pozycji otwartej. Pozycja obrotowa w ¾ wysokości okna to efektywne wietrzenie i możliwość wyglądania przez otwarte okno w pozycji wyprostowanej. Bezpieczeństwo zapewnia automatyczna blokada okna w pozycji do mycia, a dopływ świeżego powietrza dwustopniowa szczelina wentylacyjna. Rozmiar 5/7 5/9 6/11 6/14 7/9 7/11 7/14 7/16 9/11 9/14 11/11 11/14 Wymiar zewnętrzny w cm 54/78 54/98 65/118 65/140 74/98 74/118 74/140 74/160 94/118 94/ / /140 Powierzchnia szyby w m 2 0,19 0,25 0,42 0,52 0,41 0,51 0,63 0,73 0,70 0,86 0,90 1,10 Okna uchylno-obrotowe WD, z blokiem termoizolacyjnym, szyba energooszczędna AlpineKlima, zewn. i wew. hartowana 847 H WD z drewna netto 1 195, , , , , , , , , , , ,90 brutto 1 459, , , , , , , , , , , , K WD z PVC netto 1 313, , , , , , , , , , , ,00 brutto 1 603, , , , , , , , , , , ,00 Kołnierze uszczelniające WD, do okien z blokiem termoizolacyjnym, z blachy aluminiowej w kolorze szaro-brązowym RAL ) do pokryć falistych do pokryć płaskich do pokryć wysokoprofilowanych netto 182,79 190,98 210,66 212,30 209,02 215,57 230,33 241,80 236,07 245,08 256,56 263,93 brutto 223,00 233,00 257,00 259,00 255,00 263,00 281,00 295,00 288,00 299,00 313,00 322,00 netto 182,79 190,98 210,66 212,30 209,02 215,57 230,33 241,80 236,07 245,08 256,56 263,93 brutto 223,00 233,00 257,00 259,00 255,00 263,00 281,00 295,00 288,00 299,00 313,00 322,00 netto 206,56 214,75 236,07 260,66 236,07 244,26 263,93 277,05 268,85 277,05 284,43 300,00 brutto 252,00 262,00 288,00 318,00 288,00 298,00 322,00 338,00 328,00 338,00 347,00 366,00 Okna uchylno-obrotowe, szyba energooszczędna AlpineKlima, zewn. i wew. hartowana 847 H z drewna netto 1 140, , , , , , , , , , , ,90 brutto 1 391, , , , , , , , , , , , K z PVC netto 1 194, , , , , , , , , , , ,16 brutto 1 457, , , , , , , , , , , ,00 Kołnierze uszczelniające, z blachy aluminiowej w kolorze szaro-brązowym RAL 8019 do pokryć falistych (SB) do pokryć płaskich do pokryć wysokoprofilowanych (SB) netto 187,70 196,72 217,21 218,85 214,75 221,31 236,89 249,18 242,62 252,46 263,93 272,13 brutto 229,00 240,00 265,00 267,00 262,00 270,00 289,00 304,00 296,00 308,00 322,00 332,00 netto 173,77 181,97 200,82 202,46 199,18 204,92 219,67 230,33 224,59 233,61 244,26 251,64 brutto 212,00 222,00 245,00 247,00 243,00 250,00 268,00 281,00 274,00 285,00 298,00 307,00 netto 212,30 221,31 242,62 268,03 242,62 251,64 272,13 285,25 276,23 285,25 292,62 309,02 brutto 259,00 270,00 296,00 327,00 296,00 307,00 332,00 348,00 337,00 348,00 357,00 377,00 Na specjalne zamówienie dostępne są okna w oblachowaniu z tytan-cynku (TZ), z miedzi (CU) lub dowolnym kolorze RAL. Prosimy o kontakt z Biurem Handlowym Roto. 1) Kołnierze z blokiem WD są dostępne za dopłatą (31,14 zł + VAT) w wersji z pakietem doszczelniającym SB (kliny gąbczaste + taśma butylowa). Cennik

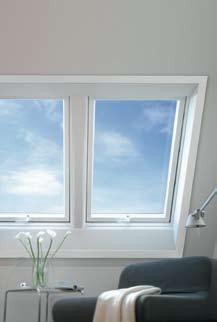

6 Okna dachowe Niskoemisyjne 849N H/K Dźwiękoszczelne 846S H/K Aquaclear 845A H/K Minimalizacja strat ciepła Okno niskoemisyjne Roto łączy w sobie przemyślaną technologię, optymalną izolację cieplną i wygodną obsługę. Doskonały współczynnik izolacji cieplnej dla całego okna od U w = 1,0 W/(m 2 K) 1) uzyskano dzięki m.in. blokowi termoizolacyjnemu WD oraz trzyszybowemu pakietowi z kryptonem. Powłoka pyrolityczna zapobiega pojawianiu się rosy na zewnętrznej stronie szyby. Ochrona przed elektrosmogiem Zewsząd otaczają nas fale elektromagnetyczne o wysokiej częstotliwości wytwarzane przez różnorodne technologie telekomunikacyjne. Szklenie termoizolacyjne okna niskoemisyjnego pokryte powłoką z metali szlachetnych dodatkowo odbija ponad 90% fal elektromagnetycznych. Okno dachowe dźwiękoszczelne Pierwsze i jedyne na rynku okno o najwyższej klasie izolacji akustycznej IV. Najnowsza klejona szyba ze zintegrowaną, izolującą dźwięk folią redukuje wdzierający się z zewnątrz hałas o około 60%. Termoizolacja Dodatkowo Roto seryjnie wyposaża okna dźwiękoszczelne w zintegrowany blok termoizolacyjny (WD). Użyta w oknie szyba charakteryzuje się nie tylko doskonałą izolacją akustyczną, ale również wysokim współczynnikiem izolacyjności cieplnej U g = 1,1 W/(m 2 K). Innowacyjne szklenie jest wypełnione przyjaznym dla środowiska argonem. Okno dachowe samoczyszczące Aquaclear Utrzymanie w czystości okien dachowych Roto wyposażonych w szybę Aquaclear jest proste i przyjemne. Każdego dnia promieniowanie słoneczne UV uwalnia wszelkie organiczne zabrudzenia, które spłukane w trakcie deszczu pozostawiają szybę w czystości. Powłoka tytano-dioxidowa szybciej osusza powierzchnię szyby po deszczu oraz skutecznie zapobiega powstawaniu plam i zabrudzeń. Czysto i ciepło Okna Aquaclear w standardzie posiadają zintegrowany blok termoizolacyjny (WD) poprawiający parametry izolacyjne okna. Zastosowana szyba termoizolacyjna charakteryzuje się dodatkowo wysokim współczynnikiem izolacji cieplnej U g = 1,1 W/(m 2 K). Ochrona przed przegrzaniem Dźwiękoszczelność Samoczyszczące szkło izolacyjne 1) mierzone wg DIN EN ISO na oknach dachowych 849 K z PVC 6 Cennik 2009

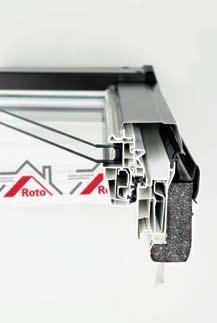

7 Seria 8 Okna dachowe z blokiem WD WD - zintegrowany blok termoizolacyjny W odpowiedzi na stale rosnące koszty energii Roto opracowało unikalny system specjalnej izolacji termicznej okna dachowego. Blok termoizolacyjny WD jest fabrycznie montowany do ramy okiennej. Składa się z wyjątkowo odpornego, trwałego i elastycznego polipropylenu, gwarantującego wyższą izolacyjność cieplną (współczynnik : 0,4 W/m 2 K). W wersji z blokiem termoizolacyjnym WD dostępne są wszystkie modele okien uchylnoobrotowych serii 8.., wysokoosiowe 735 H/K WD, 435 H/K WD Roto- Tronic i wyłazy dachowe WSA 847 H/K WD i WDA 315 H/K WD. Rozmiar 5/7 5/9 6/11 6/14 7/9 7/11 7/14 7/16 9/11 9/14 11/11 11/14 Wymiar zewnętrzny w cm 54/78 54/98 65/118 65/140 74/98 74/118 74/140 74/160 94/118 94/ / /140 Powierzchnia szyby w m 2 0,19 0,25 0,42 0,52 0,41 0,51 0,63 0,73 0,70 0,86 0,90 1,10 Okna niskoemisyjne WD, z blokiem termoizolacyjnym, 3-szybowy pakiet energooszczędny, zewn. i wew. hartowany z powłoką pyrolityczną 849N H WD z drewna netto 1 870, , , , , , ,82 brutto 2 282, , , , , , ,00 849N K WD z PVC netto 1 950, , , , , , ,23 brutto 2 380, , , , , , ,00 Okna dźwiękoszczelne WD, z blokiem termoizolacyjnym, IV klasy izolacji akustycznej, bezpieczna 846S H WD z drewna 846S K WD z PVC netto 1 524, , , , , , , , , , ,89 brutto 1 860, , , , , , , , , , ,00 netto 2 300, , , , , , , , , , ,16 brutto 2 806, , , , , , , , , , ,00 Okna samoczyszczące Aquaclear WD, z blokiem termoizolacyjnym, szyba energooszczędna, zewn. hartowana z powłoką tytano-dioxidową 845A H WD z drewna netto 1 218, , , , , , , , , , , ,15 brutto 1 486, , , , , , , , , , , ,00 845A K WD z PVC netto 1 391, , , , , , , , , , , ,25 brutto 1 698, , , , , , , , , , , ,00 Kołnierze uszczelniające WD, do okien z blokiem termoizolacyjnym z blachy aluminiowej w kolorze szaro-brązowym RAL ) do pokryć falistych do pokryć płaskich do pokryć wysokoprofilowanych netto 182,79 190,98 210,66 212,30 209,02 215,57 230,33 241,80 236,07 245,08 256,56 263,93 brutto 223,00 233,00 257,00 259,00 255,00 263,00 281,00 295,00 288,00 299,00 313,00 322,00 netto 182,79 190,98 210,66 212,30 209,02 215,57 230,33 241,80 236,07 245,08 256,56 263,93 brutto 223,00 233,00 257,00 259,00 255,00 263,00 281,00 295,00 288,00 299,00 313,00 322,00 netto 206,56 214,75 236,07 260,66 236,07 244,26 263,93 277,05 268,85 277,05 284,43 300,00 brutto 252,00 262,00 288,00 318,00 288,00 298,00 322,00 338,00 328,00 338,00 347,00 366,00 Na specjalne zamówienie dostępne są okna w oblachowaniu z tytan-cynku (TZ), z miedzi (CU) lub dowolnym kolorze RAL. Prosimy o kontakt z Biurem Handlowym Roto. 1) Kołnierze z blokiem WD są dostępne za dopłatą (31,14 zł + VAT) w wersji z pakietem doszczelniającym SB (kliny gąbczaste + taśma butylowa). Cennik

8 8 Katalog 2008

9 Seria 7 Okna wysokoosiowe 735 H/K Unikalne rozwiązanie Okno wysokoosiowe to jedyne na rynku okno dachowe, które dzięki opatentowanej przez Roto technice okuć, posiada oś obrotu umieszczoną w ¾ wysokości. Ta różnica wysokości pozwala na swobodny dostęp do otwartego okna. Wszystkie funkcje okna są obsługiwane wyłącznie jedną klamką. Wyższa jakość za przystępną cenę. Okna wysokoosiowe kosztują niewiele więcej niż zwykłe okna obrotowe, a oferują znacznie wyższy komfort i poziom bezpieczeństwa. Rozmiar 5/7 5/9 6/11 6/14 7/9 7/11 7/14 7/16 9/11 9/14 11/11 11/14 Wymiar zewnętrzny w cm 54/78 54/98 65/118 65/140 74/98 74/118 74/140 74/160 94/118 94/ / /140 Powierzchnia szyby w m 2 0,24 0,31 0,50 0,61 0,48 0,59 0,72 0,84 0,80 0,97 1,00 1,22 Okna wysokoosiowe WD, z blokiem termoizolacyjnym, szyba energooszczędna Alpine Start, zewn. hartowana 735 H WD* z drewna netto 940, , , , , , , , , , , ,90 brutto 1 148, , , , , , , , , , , , K WD* z PVC netto 995, , , , , , , , , , , ,36 brutto 1 215, , , , , , , , , , , ,00 Kołnierze uszczelniające WD, do okien z blokiem termoizolacyjnym, z blachy aluminiowej w kolorze szaro-brązowym RAL ) do pokryć falistych do pokryć płaskich do pokryć wysokoprofilowanych netto 182,79 190,98 210,66 212,30 209,02 215,57 230,33 241,80 236,07 245,08 256,56 263,93 brutto 223,00 233,00 257,00 259,00 255,00 263,00 281,00 295,00 288,00 299,00 313,00 322,00 netto 182,79 190,98 210,66 212,30 209,02 215,57 230,33 241,80 236,07 245,08 256,56 263,93 brutto 223,00 233,00 257,00 259,00 255,00 263,00 281,00 295,00 288,00 299,00 313,00 322,00 netto 206,56 214,75 236,07 260,66 236,07 244,26 263,93 277,05 268,85 277,05 284,43 300,00 brutto 252,00 262,00 288,00 318,00 288,00 298,00 322,00 338,00 328,00 338,00 347,00 366,00 Okna wysokoosiowe, szyba energooszczędna Alpine Start, zewn. hartowana 735 H z drewna netto 790,98 873, , , , , , , , , , ,02 brutto 965, , , , , , , , , , , , K z PVC netto 866,39 956, , , , , , , , , , ,64 brutto 1 057, , , , , , , , , , , ,00 Kołnierze uszczelniające, z blachy aluminiowej w kolorze szaro-brązowym RAL 8019 do pokryć falistych (SB) do pokryć płaskich do pokryć wysokoprofilowanych (SB) netto 187,70 196,72 217,21 218,85 214,75 221,31 236,89 249,18 242,62 252,46 263,93 272,13 brutto 229,00 240,00 265,00 267,00 262,00 270,00 289,00 304,00 296,00 308,00 322,00 332,00 netto 173,77 181,97 200,82 202,46 199,18 204,92 219,67 230,33 224,59 233,61 244,26 251,64 brutto 212,00 222,00 245,00 247,00 243,00 250,00 268,00 281,00 274,00 285,00 298,00 307,00 netto 212,30 221,31 242,62 268,03 242,62 251,64 272,13 285,25 276,23 285,25 292,62 309,02 brutto 259,00 270,00 296,00 327,00 296,00 307,00 332,00 348,00 337,00 348,00 357,00 377,00 Na specjalne zamówienie dostępne są okna w oblachowaniu z tytan-cynku (TZ), z miedzi (CU) lub dowolnym kolorze RAL. Prosimy o kontakt z Biurem Handlowym Roto. 1) Kołnierze z blokiem WD są dostępne za dopłatą (31,14 zł + VAT) w wersji z pakietem doszczelniającym SB (kliny gąbczaste + taśma butylowa). *Okna z blokiem termoizolacyjnym WD bez kratki wentylacyjnej. Cennik

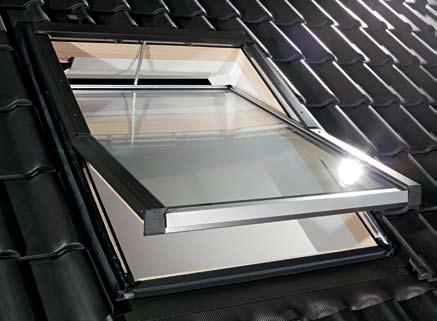

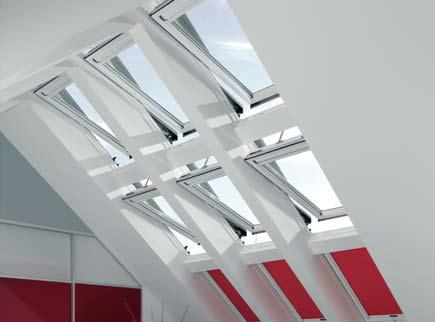

10 Okna dachowe Okno obrotowe 435 H/K RotoTronic RotoTronic - inteligentne okna Główną zaletą okien RotoTronic jest możliwość ich zdalnej obsługi. Sterowanie możliwe jest za pomocą umieszczonego na ścianie przełącznika (RotoTronic E) lub pilota do zdalnego sterowania (RotoTronic EF). W standardzie do każdego okna Roto oferuje czujnik deszczu, zlecający automatyczne zamknięcie okna podczas deszczu. Sterownik okna obsługuje rolety elektryczne zewnętrzne 230V albo wewnętrzne 24V, wykorzystując przygotowane fabrycznie okablowanie. Do Roto- Tronic E przełączniki należy zamawiać osobno w zależności od kombinacji obsługi okien i akcesoriów. Do RotoTronic EF piloty również należy zamawiać osobno. Rozmiar 5/7 5/9 6/11 7/9 7/11 7/14 9/11 9/14 11/11 11/14 Wymiar zewnętrzny w cm 54/78 54/98 65/118 74/98 74/118 74/140 94/118 94/ / /140 Powierzchnia szyby w m 2 0,24 0,31 0,50 0,48 0,59 0,72 0,80 0,97 1,00 1,22 Okna obrotowe RotoTronic E WD, z blokiem termoizolacyjnym, szyba energooszczędna Alpine Start, zewn. hartowana 435 H WD RotoTronic z drewna 435 K WD RotoTronic z PVC netto 2 170, , , , , , , , , ,98 brutto 2 648, , , , , , , , , ,00 netto 2 487, , , , , , , , , ,41 brutto 3 035, , , , , , , , , ,00 Kołnierze uszczelniające WD, do okien z blokiem termoizolacyjnym, z blachy aluminiowej w kolorze szaro-brązowym RAL ) do pokryć falistych do pokryć płaskich do pokryć wysokoprofilowanych netto 182,79 190,98 210,66 209,02 215,57 230,33 236,07 245,08 256,56 263,93 brutto 223,00 233,00 257,00 255,00 263,00 281,00 288,00 299,00 313,00 322,00 netto 182,79 190,98 210,66 209,02 215,57 230,33 236,07 245,08 256,56 263,93 brutto 223,00 233,00 257,00 255,00 263,00 281,00 288,00 299,00 313,00 322,00 netto 206,56 214,75 236,07 236,07 244,26 263,93 268,85 277,05 284,43 300,00 brutto 252,00 262,00 288,00 288,00 298,00 322,00 328,00 338,00 347,00 366,00 Okna obrotowe RotoTronic E, szyba energooszczędna Alpine Start, zewn. hartowana 435 H RotoTronic z drewna 435 K RotoTronic z PVC netto 2 069, , , , , , , , , ,72 brutto 2 525, , , , , , , , , ,00 netto 2 399, , , , , , , , , ,92 brutto 2 927, , , , , , , , , ,00 Kołnierze uszczelniające z blachy aluminiowej w kolorze szaro-brązowym RAL 8019 do pokryć falistych (SB) do pokryć płaskich do pokryć wysokoprofilowanych (SB) netto 187,70 196,72 217,21 214,75 221,31 236,89 242,62 252,46 263,93 272,13 brutto 229,00 240,00 265,00 262,00 270,00 289,00 296,00 308,00 322,00 332,00 netto 173,77 181,97 200,82 199,18 204,92 219,67 224,59 233,61 244,26 251,64 brutto 212,00 222,00 245,00 243,00 250,00 268,00 274,00 285,00 298,00 307,00 netto 212,30 221,31 242,62 242,62 251,64 272,13 276,23 285,25 292,62 309,02 brutto 259,00 270,00 296,00 296,00 307,00 332,00 337,00 348,00 357,00 377,00 Na specjalne zamówienie dostępne są okna w oblachowaniu z tytan-cynku (TZ), z miedzi (CU) lub dowolnym kolorze RAL. 1) Kołnierze z blokiem WD są dostępne za dopłatą (31,14 zł + VAT) w wersji z pakietem doszczelniającym SB (kliny gąbczaste + taśma butylowa). W sprawie cen dla RotoTronic EF prosimy o kontakt z Biurem Handlowym Roto. 10 Cennik 2009

11 Seria 4 Okno obrotowe 435 H/K Tradycyjne okno obrotowe to klasyczne okno z osią obrotu w ½ swojej wysokości. Okna obrotowe polecamy szczególnie jako okna wentylacyjne lub pełniące jedynie funkcję doświetleniową - zamontowane na dużej wysokości. Zalecane jest stosowanie tych okien w zespoleniach kalenicowych, połączeniach wielu okien np. jako uzupełnienie dla okien wysokoosiowych w górnym rzędzie okien. Okna obrotowe z PVC doskonale sprawdzają się w pomieszczeniach o zwiększonej wilgotności: łazienkach i kuchniach. W standardzie wyposażone w hartowane szyby Alpine Start o współczynniku U g = 1,1 W/(m 2 K). Rozmiar 5/7 5/9 6/11 7/9 7/11 7/14 9/11 9/14 11/11 11/14 Wymiar zewnętrzny w cm 54/78 54/98 65/118 74/98 74/118 74/140 94/118 94/ / /140 Powierzchnia szyby w m 2 0,24 0,31 0,50 0,48 0,59 0,72 0,80 0,97 1,00 1,22 Okna obrotowe, szyba energooszczędna Alpine Start, zewn. hartowana 435 H z drewna netto 623,77 673,77 750,82 762,30 831,15 920,49 949, , , ,97 brutto 761,00 822,00 916,00 930, , , , , , , K z PVC netto 771,31 868,85 964,75 940, , , , , , ,74 brutto 941, , , , , , , , , ,00 Kołnierze uszczelniające z blachy aluminiowej w kolorze szaro-brązowym RAL 8019 do pokryć falistych (SB) do pokryć płaskich do pokryć wysokoprofilowanych (SB) netto 187,70 196,72 217,21 214,75 221,31 236,89 242,62 252,46 263,93 272,13 brutto 229,00 240,00 265,00 262,00 270,00 289,00 296,00 308,00 322,00 332,00 netto 173,77 181,97 200,82 199,18 204,92 219,67 224,59 233,61 244,26 251,64 brutto 212,00 222,00 245,00 243,00 250,00 268,00 274,00 285,00 298,00 307,00 netto 212,30 221,31 242,62 242,62 251,64 272,13 276,23 285,25 292,62 309,02 brutto 259,00 270,00 296,00 296,00 307,00 332,00 337,00 348,00 357,00 377,00 Na specjalne zamówienie dostępne są okna w oblachowaniu z tytan-cynku (TZ), z miedzi (CU) lub dowolnym kolorze RAL. Prosimy o kontakt z Biurem Handlowym Roto. Cennik

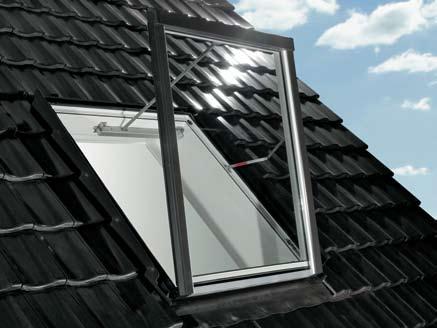

12 Wyłazy dachowe Wyłazy bezpieczeństwa WSA 847 H/K Bezpieczna ewakuacja Wyłaz WSA jest polecany do pomieszczeń mieszkalnych. Uaktywnione na wypadek niebezpieczeństwa dwa siłowniki pneumatyczne uchylają skrzydło o 60 o, umożliwiając ewakuację przez otwór o wysokości 1,20m. Wietrzenie odbywa się poprzez dwustopniową szczelinę wentylacyjną lub uchylenie skrzydła o 25 o. Rozmiar 7/14 11/14 Wymiar zewnętrzny w cm 74/ /140 Powierzchnia szyby w m 2 0,63 1,10 WSA 847 WD 1) z blokiem termoizolacyjnym, szyba energooszczędna AlpineKlima, zewn. i wew. hartowana WSA 847 H WD z drewna netto 3 104, ,97 brutto 3 787, ,00 WSA 847 K WD z PVC netto 3 117, ,10 brutto 3 803, ,00 WSA 847 1) szyba energooszczędna AlpineKlima, zewn. i wew. hartowana WSA 847 H z drewna netto 2 831, ,57 brutto 3 454, ,00 WSA 847 K z PVC netto 2 844, ,89 brutto 3 470, ,00 1) cena kołnierzy na stronie 5 Na specjalne zamówienie dostępne są okna w oblachowaniu z tytan-cynku (TZ), z miedzi (CU) lub dowolnym kolorze RAL. Wyłazy dachowe WSA 847 H/K WD dostępne na specjalne zamówienie. Termin realizacji prosimy uzgadniać z Biurem Handlowym Roto. 12 Cennik 2009

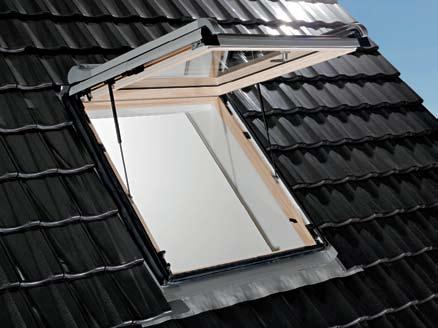

13 Wyłazy dachowe Wyłazy dachowe WDA 315 H/K Rozmiar 5/9 7/9 Wymiar zewnętrzny w cm 54/98 74/98 Powierzchnia szyby w m 2 0,31 0,48 WDA 315 WD 1) z blokiem termoizolacyjnym, szyba energooszczędna Alpine Start, zewn. hartowana 315 H WD z drewna netto 957, ,69 otwierany na bok: lewo lub prawostronny 2) brutto 1 168, , K WD z PVC netto 1 140,16 otwierany na bok: lewo lub prawostronny 2) brutto 1 391,00 WDA 315 1) szyba energooszczędna Alpine Start, zewn. hartowana 315 H z drewna netto 818,03 922,13 otwierany na bok: lewo lub prawostronny 2) brutto 998, , K z PVC netto 919,67 otwierany na bok: lewo lub prawostronny 2) brutto 1 122,00 Wyłaz WDA - nie tylko dla kominiarzy Z powodzeniem może być stosowany w pomieszczeniach mieszkalnych dzięki takim samym parametrom izolacyjnym jak w standardowych oknach dachowych. Na zdjęciu wyłaz oznaczany jako lewy. Wyłazowe okna połaciowe Lucarno 219/210 H Rozmiar 4/5 4/6 4/7 Wymiar zewnętrzny w cm 45/55 45/60 45/73 Powierzchnia szyby w m 2 0,24 0,26 0,32 Lucarno 219 (SB), szyba energooszczędna U g = 1,5 W/(m 2 K), wyłaz zespolony z kołnierzem uszczelniającym do pokryć profilowanych 3) Lucarno 219 H z drewna otwierany do góry netto 341,80 385,25 brutto 417,00 470,00 Lucarno 210 (SB), szyba zespolona U g = 3,0 W/(m 2 K), wyłaz zespolony z kołnierzem uszczelniającym do pokryć profilowanych 3) Lucarno 210 H z drewna otwierany do góry Lucarno 210 H z drewna otwierany na bok: lewo lub prawostronny 2) netto 297,54 331,97 brutto 363,00 405,00 netto 327,87 brutto 400,00 Lucarno 219/210 to wygodny sposób na doświetlenie i przewietrzanie pomieszczeń niemieszkalnych np. strychu. Lucarno 219 dzięki szybie o gr. 19 mm i ociepleniu ramy ma podwyższone parametry izolacyjne (współczynnik szyby U g = 1,5 W/(m 2 K)). 1) cena kołnierzy na stronie 5 2) zaznaczyć przy składaniu zamówienia 3) możliwe zamówienie wyłazu z kołnierzem do pokryć płaskich SDS w jeszcze atrakcyjniejszej cenie (tańsze o 30 zł brutto) Wyłazy dachowe WDA 315 H/K WD dostępne na specjalne zamówienie. Termin realizacji prosimy uzgadniać z Biurem Handlowym Roto. Cennik

14 Kołnierze zespolone Kołnierze uszczelniające Do wszystkich rodzajów Standard Na życzenie Na życzenie Na życzenie połączeń Oferta Roto stanowi przemyślany i elastyczny system obejmujący zarówno kołnierze dla pojedynczych okien, jak i połączeń wielokrotnych. Roto oferuje również specjalistyczne kołnierze dla kolektorów sło- szaro-brązowe (RAL 8019) miedź (CU) tytan-cynk (TZ) każdy kolor RAL np. RAL 1023 necznych w systemie Roto Sunroof oraz dla przyłączeń fasado- wych. Kołnierze w standardzie wykonane są z aluminium lakierowanego na kolor szaro-brązowy. Na życzenie dostępne są w dowolnym kolorze RAL oraz w miedzi lub tytan- Kołnierz do pokryć profilowanych Kołnierz do pokryć płaskich Połączenie podwójne poziome Połączenie podwójne pionowe cynku. Rozmiar 5/7 5/9 6/11 6/14 7/9 7/11 7/14 7/16 9/11 9/14 11/11 11/14 Wymiar zewnętrzny w cm 54/78 54/98 65/118 65/140 74/98 74/118 74/140 74/160 94/118 94/ / /140 Kołnierze zespolone w zabudowie szeregowej 2 okna obok siebie 1) (pokrycia faliste) netto 496,72 496,72 503,28 503,28 534,43 534,43 534,43 534,43 573,77 573,77 600,00 600,00 brutto 606,00 606,00 614,00 614,00 652,00 652,00 652,00 652,00 700,00 700,00 732,00 732,00 Kołnierze zespolone w zabudowie szeregowej 3 okna obok siebie 1) (pokrycia faliste) netto 752,46 752,46 771,31 771,31 808,20 808,20 808,20 808,20 864,75 864,75 906,56 906,56 brutto 918,00 918,00 941,00 941,00 986,00 986,00 986,00 986, , , , ,00 Kołnierze zespolone w zabudowie pionowej (tandem) 2 okna - jedno nad drugim 1) (pokrycia faliste) netto 436,89 454,10 491,80 502,46 484,43 501,64 526,23 552,46 526,23 545,08 552,46 569,67 brutto 533,00 554,00 600,00 613,00 591,00 612,00 642,00 674,00 642,00 665,00 674,00 695,00 Kołnierze zespolone w zabudowie pionowej i szeregowej (kombi) 2 x 2 okna - jedno nad drugim i obok siebie 1) (pokrycia faliste) netto 1 020, , , , , , , , , , , ,51 brutto 1 245, , , , , , , , , , , ,00 1) przy zamówieniu konieczne jest podanie rozstawu między oknami wynikającego z grubości krokwi Ceny dla warunków standardowych tzn. blachy poprzeczne MEB od 100 do 140 mm U-blachy korytkowe pionowe górne i dolne od 80 do 140 mm Dla wersji WD oraz innych wymiarów ceny prosimy uzgadniać z Biurem Handlowym Roto. 14 Cennik 2009

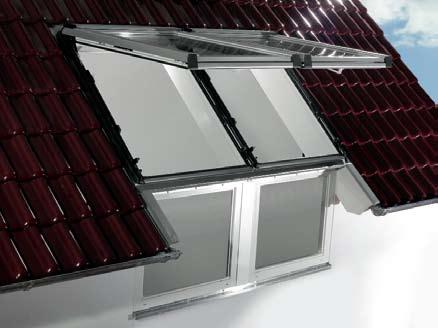

15 Okna fasadowe Okna fasadowe WFA 135 H/K Twój dom może być wyjątkowy Okna umieszczone w przyłączach fasadowych umożliwiają realizację indywidualnych wariantów zabudowy poddasza. Stanowią połączenie tradycyjnych okien z oknami dachowymi. Tego typu rozwiązania zawsze stanowią element przyciągający wzrok i dodają wyjątkowy akcent architektoniczny dla całego domu. Pozwalają na większy dopływ światła i zwiększają możliwości aranżacji wnętrza. Seryjna rynna poprzeczna gwarantuje optymalny przepływ wody i zapobiega zabrudzeniu elewacji. W standardzie okna uchylne, za dopłatą w wersji rozwierno-uchylnej. Rozmiar 7/6 9/6 11/6 7/9 9/9 11/9 7/11 9/11 11/11 7/13 9/13 11/13 Wymiar zewnętrzny okna z drewna H w mm 1) 726x x x x x x x x x x x x1350 Wymiar zewnętrzny okna z PVC K w mm 2) 720x x x x x x x x x x x x1380 Okna fasadowe z drewna pakiet szybowy 4/16/4 1) WFA 135 H z drewna netto 1 287, , , , , , , , , , , ,79 brutto 1 571, , , , , , , , , , , ,00 Okna fasadowe z PVC pakiet szybowy 4/29/4 2) WFA 135 K z PVC netto 1 397, , , , , , , , , , , ,20 brutto 1 705, , , , , , , , , , , ,00 Rozmiar 5/7 5/9 6/11 6/14 7/9 7/11 7/14 7/16 9/11 9/14 11/11 11/14 Wymiar zewnętrzny w cm 54/78 54/98 65/118 65/140 74/98 74/118 74/140 74/160 94/118 94/ / /140 Kołnierze specjalistyczne do okien dachowych Roto w przyłączu fasadowym, do pokryć płaskich lub falistych 3) netto 595,08 611,48 619,67 619,67 643,44 676,23 704,92 728,69 720,49 728,69 728,69 757,38 brutto 726,00 746,00 756,00 756,00 785,00 825,00 860,00 889,00 879,00 889,00 889,00 924,00 1) na zamówienie dostępne są rozmiary okien z drewna H 13/ x 580 mm, 13/ x 930 mm 2) na zamówienie dostępne są rozmiary okien z PVC K 13/ x 610 mm, 13/ x 960 mm 3) podać dany typ w zamówieniu Okna fasadowe wraz z kołnierzami uszczelniającymi dostępne na specjalne zamówienie. Termin realizacji prosimy uzgadniać z Biurem Handlowym Roto. Na specjalne zamówienie dostępne są okna w oblachowaniu z tytan-cynku (TZ), z miedzi (CU) lub dowolnym kolorze RAL. Prosimy o kontakt z Biurem Handlowym Roto. Cennik

16

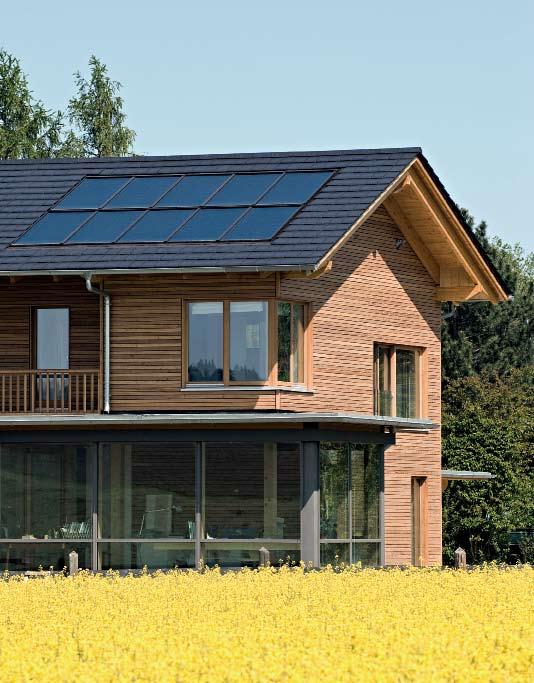

17 Systemy solarne Systemy solarne Sunroof technika solarna Energia z dachu Dynamiczny wzrost kosztów energii to efekt wyczerpujących się światowych zasobów gazu i ropy naftowej. Energia słoneczna jest bezpłatna, przyjazna środowisku i pewna na przyszłość. System solarny przechwytuje energię słoneczną na dachu i przekazuje ją bezpośrednio na potrzeby mieszkańców domu - do podgrzania wody czy wspomagania centralnego ogrzewania. Roto Sunroof to wyjątkowo innowacyjne rozwiązanie. Jako system zintegrowany z dachem przekonuje wzornictwem i wysoką wydajnością. Od kolektora do zasobnika, od dachu do kotłowni - Roto oferuje kompletny zestaw do pozyskiwania energii słonecznej. Elastyczny i dopasowany Roto Sunroof to system oparty na kolektorach modułowych, umożliwiający dopasowanie powierzchni pola kolektorów do zapotrzebowania - od dwóch kolektorów SRK 10/20 zapewniających ciepłą wodę w domu jednorodzinnym, do dużych powierzchni kolektorów wspomagających ogrzewanie domu i wody w basenie. Dodatkowo, jeżeli projekt przewiduje montaż systemu z oknami dachowymi, z Roto istnieje możliwość zintegrowania obu rozwiązań w idealnie dopasowaną całość. Zalety w skrócie: oszczędność kosztów energii niezależne źródło energii - bezpieczeństwo wysoka sprawność kolektorów dzięki innowacyjnej technologii zaprojektowane specjalnie dla Europy Środkowo-Wschodniej System solarny Roto został zaprojektowany specjalnie dla warunków klimatycznych Europy Środkowo-Wschodniej i zapewnia do 70% rocznego zapotrzebowania na energię do ogrzewania wody użytkowej. System składa się z kolektorów słonecznych, regulatora elektronicznego, stacji solarnej i zasobnika. Energia słoneczna jest zbierana za pomocą kolektorów, przekazywana do płynu będącego nośnikiem ciepła i przenoszona za pomocą pompy do zasobnika, w którym ciepło jest magazynowane do późniejszego użycia. Dzięki temu z energii zgromadzonej w zasobniku można korzystać również po zachodzie słońca! Czy wiecie, że na zakup i montaż systemu solarnego można otrzymać dofinansowanie? Informacji należy szukać w Urzędzie Gminy bądź w Wojewódzkim Funduszu Ochrony Środowiska. Cennik

18 Systemy solarne Podgrzewanie wody użytkowej Pakiet systemowy CuboPur komfortowa stacja solarna ze zintegrowanym separatorem powietrza, termometrami w obiegu doprowadzającym i zwrotnym regulator Deltasol BS z funkcją modulacji pompy oraz prostym odczytem statusu pracy atrakcyjna stylistyka - zasobnik w kolorze białym zapewnia do 70% zapotrzebowania na ciepłą wodę ze źródła solarnego płyn roboczy dostarczany w pakiecie Kolektor słoneczny (2 szt.) 2. Regulator Deltasol BS Stacja solarna z pompą 4. Naczynie wzbiorcze 5. Zasobnik c.w.u. Pakiety CuboPur 300 i CuboPur 400 dodatkowo zawierają zestaw montażowy. Pakiet systemowy CuboPur Schemat połączeń systemu solarnego do podgrzewania wody użytkowej CuboPur 300 CuboPur 400 Osoby Zużycie l/dziennie Liczba kolektorów Powierzchnia brutto kolektorów m 2 Całkowite pokrycie solarne w % Komponenty systemu Objętość zasobnika w litrach Stacja solarna Naczynie wzbiorcze w l Regulator Deltasol Płyn roboczy Tyfocor LS Cena netto: Cena brutto: 2 do , C6 25 BS 40 kg , ,00 2 do , C6 25 BS 40 kg , ,00 18 Cennik 2009

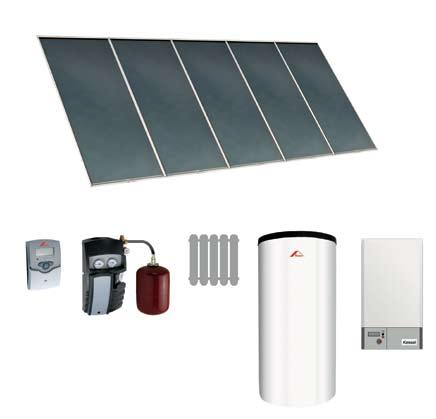

19 Systemy solarne Podgrzewanie wody użytkowej i wspomaganie centralnego ogrzewania (CO) Pakiet systemowy CuboTerm komfortowa stacja solarna ze zintegrowanym separatorem powietrza, termometrem większa wydajność dzięki innowacyjnej technologii zasobników warstwowych atrakcyjna stylistyka - zasobnik w kolorze białym możliwość integracji z basenem lub z drugim zasobnikiem Kolektor słoneczny (5 szt.) 2. Regulator Deltasol BS Plus 3. Stacja solarna z pompą 4. Naczynie wzbiorcze 5. Zasobnik c.w.u Pakiety Cubo Term 750 i CuboTerm 1000 dodatkowo zawierają zestaw montażowy. Pakiet systemowy CuboTerm Schemat połączeń systemu solarnego do podgrzewania wody użytkowej i wspomagania ogrzewania CuboTerm 750 CuboTerm 1000 Osoby Zużycie l/dziennie Liczba kolektorów Powierzchnia brutto kolektorów m 2 Ogrzewana powierzchnia mieszkalna m 2 Całkowite pokrycie solarne w % Komponenty systemu Objętość zasobnika w litrach Stacja solarna Naczynie wzbiorcze w l Regulator Deltasol Płyn roboczy Tyfocor LS Cena netto: Cena brutto: 2 do ,6 do /180 jednokierunkowa B9 33 BS Plus 60 kg , ,00 2 do ,0 do /225 jednokierunkowa B9 50 BS Plus 60 kg , ,00 Cennik

20 Akcesoria wewnętrzne Rolety i żaluzje wewnętrzne Funkcjonalność i komfort Wyjątkowy charakter wnętrza często zawdzięczamy odpowiedniemu dobraniu akcesoriów. Roto oferuje szeroką paletę różnorodnych wzorów, kolorów oraz dodatków w ciekawym wykonaniu, nadających każdemu pomieszczeniu atrakcyjny wygląd. Niezależnie od tego czy są to rolety plisowane, żaluzje czy rolety przeciwsłoneczne, zawsze znajdą Państwo funkcjonalne akcesoria do wszystkich typów okien Roto. Roleta przeciwsłoneczna w wersji Standard* Roleta przeciwsłoneczna w wersji Exclusiv* Rolety przeciwsłoneczne Rolety zaciemniające Żaluzje A-200 A-201 D-260 D-261 B-467 B-575 A-206 A-208 D-262 D-263 B-583 B-611 A-209 A-211 D-264 D-265 B-632 B-703 A-212 B-225 D-266 E-293 B-800 B-840 Przedstawione wzory materiałów stanowią jedynie część oferty. Pełne wzorniki są dostępne u regionalnych dystrybutorów Roto. Niewielkie różnice w odcieniach kolorystycznych materiałów mogą być spowodowane przyczynami drukarsko-technicznymi. *roleta posiada prześwit pomiędzy materiałem a elementami skrzydła 20 Cennik 2009

21 Akcesoria wewnętrzne Roleta zaciemniająca Roleta plisowana Żaluzja Rozmiar 5/7 5/9 6/11 6/14 7/9 7/11 7/14 7/16 9/11 9/14 11/11 11/14 Wymiar zewnętrzny w cm 54/78 54/98 65/118 65/140 74/98 74/118 74/140 74/160 94/118 94/ / /140 Rolety przeciwsłoneczne, wersja Standard ZRS grupa A netto 154,10 154,10 171,31 171,31 187,70 187,70 187,70 187,70 219,67 219,67 252,46 252,46 brutto 188,00 188,00 209,00 209,00 229,00 229,00 229,00 229,00 268,00 268,00 308,00 308,00 grupa A B netto 140,98 140,98 154,10 154,10 167,21 167,21 167,21 167,21 191,80 191,80 217,21 217,21 brutto 172,00 172,00 188,00 188,00 204,00 204,00 204,00 204,00 234,00 234,00 265,00 265,00 grupa A C - 240, 241, netto 89,34 89,34 99,18 99,18 104,92 104,92 104,92 108,20 122,13 122,13 126,23 126,23 243, 245, 247, 248 brutto 109,00 109,00 121,00 121,00 128,00 128,00 128,00 132,00 149,00 149,00 154,00 154,00 grupa A C - 240, pozostałe 241, netto 121,31 121,31 128,69 128,69 136,07 136,07 136,07 136,07 150,82 150,82 164,75 164,75 243, wzory245, 247, 248 brutto 148,00 148,00 157,00 157,00 166,00 166,00 166,00 166,00 184,00 184,00 201,00 201,00 Rolety przeciwsłoneczne, wersja Exclusiv ZRE grupa A netto 224,59 227,87 253,28 259,02 268,85 272,95 277,87 281,97 313,11 318,03 353,28 359,02 brutto 274,00 278,00 309,00 316,00 328,00 333,00 339,00 344,00 382,00 388,00 431,00 438,00 grupa A B netto 209,84 213,11 235,25 240,98 245,90 250,82 255,74 259,84 282,79 288,52 314,75 321,31 brutto 256,00 260,00 287,00 294,00 300,00 306,00 312,00 317,00 345,00 352,00 384,00 392,00 grupa A C netto 188,52 192,62 208,20 212,30 213,11 218,03 223,77 229,51 237,70 243,44 259,84 264,75 brutto 230,00 235,00 254,00 259,00 260,00 266,00 273,00 280,00 290,00 297,00 317,00 323,00 Rolety zaciemniające ZRV 1) grupa A D, E netto 259,84 259,84 286,89 293,44 300,00 305,74 312,30 315,57 346,72 353,28 390,98 398,36 brutto 317,00 317,00 350,00 358,00 366,00 373,00 381,00 385,00 423,00 431,00 477,00 486,00 Żaluzje ZJA 1) biała A-609, netto 234,43 248,36 272,13 288,52 265,57 281,15 299,18 307,38 321,31 341,80 341,80 364,75 beżowa A-620 brutto 286,00 303,00 332,00 352,00 324,00 343,00 365,00 375,00 392,00 417,00 417,00 445,00 pozostałe kolory netto 241,80 256,56 286,07 305,74 278,69 298,36 318,85 328,69 342,62 369,67 369,67 399,18 brutto 295,00 313,00 349,00 373,00 340,00 364,00 389,00 401,00 418,00 451,00 451,00 487,00 1), 2) Rolety plisowane ZFA - grupa 1: 1: A i B netto 261,48 273,77 307,38 322,95 305,74 322,95 340,98 350,82 363,11 384,43 420,49 445,90 A i B brutto 319,00 334,00 375,00 394,00 373,00 394,00 416,00 428,00 443,00 469,00 513,00 544,00 M grupa - grupa 2: 2: C, D, netto 297,54 318,85 376,23 404,92 375,41 405,74 437,70 453,28 474,59 515,57 560,66 609,02 E, C, F D, E, F brutto 363,00 389,00 459,00 494,00 458,00 495,00 534,00 553,00 579,00 629,00 684,00 743,00 roleta plisowana DUO Duo netto 480,33 516,39 614,75 661,48 613,93 665,57 718,85 742,62 786,89 856,56 928, ,93 brutto 586,00 630,00 750,00 807,00 749,00 812,00 877,00 906,00 960, , , ,00 A - tkaniny dekoracyjne, przepuszczające światło B - tkaniny jednobarwne, przepuszczające światło, z warstwą perłową od strony odsłonecznej C - tkaniny jednobarwne, przepuszczające światło D - tkaniny dekoracyjne, nieprzepuszczające światła, z białą warstwą od strony odsłonecznej E - tkaniny jednobarwne, nieprzepuszczające światła, z białą warstwą od strony odsłonecznej 1) dostępne również ze sterowaniem elektrycznym 24V. W sprawie wyceny prosimy o kontakt z Biurem Handlowym Roto. 2) Tkaniny z grup 1 i 2: A-F są niezależne od materiałów z grup A-F dotyczących rolet ZRS, ZRE, ZRV i dotyczą tylko rolet plisowanych. Szczegółowe opisy tkanin podane są w folderze "Akcesoria. Wzory materiałów". Rolety do wcześniej produkowanych okien jak np. serii 33/53 dostępne są na specjalne zamówienie za dopłatą, prosimy o kontakt z Biurem Handlowym Roto. Cennik

22 Akcesoria wewnętrzne Maskownice i moskitiery Maskownica z PVC Fabryczne maskownice umożliwiają perfekcyjne połączenie okna dachowego z obudową wewnętrzną. Przyczyniają się do dodatkowego zwiększenia izolacji cieplnej pomiędzy oknem a dachem. Płyty z PVC, z których jest wykonana maskownica, doskonale sprawdzają się także w pomieszczeniach o podwyższonej wilgotności. Maskownica Exclusiv nada ostatni szlif oknom dachowym. Płyty maskownicy wykonane są z fornirowanych płyt sosnowych. Listwy zakrywające i profile kątowe wykonane są z litego drewna sosnowego. Przy zamówieniu należy podać wybrany kolor okleiny płyt maskownicy (biały lub naturalna sosna). Moskitiera to idealne rozwiązanie na gorące letnie dni i wieczory. Moskitiera zapewnia wentylację i jednocześnie chroni przed owadami. Charakteryzuje się łatwym montażem i optymalnym dopasowaniem do umieszczonej na dole okna klamki. Profile ram w kolorze białym lub aluminium. Rozmiar 5/7 5/9 6/11 6/14 7/9 7/11 7/14 7/16 9/11 9/14 11/11 11/14 Wymiar zewnętrzny w cm 54/78 54/98 65/118 65/140 74/98 74/118 74/140 74/160 94/118 94/ / /140 Maskownice wewnętrzne z PVC do okien dachowych Roto (do dachów o kącie nachylenia 20 0 do 65 0 ) PVC - biała netto 493,44 520,49 576,23 609,02 564,75 596,72 629,51 658,20 642,62 675,41 688,52 721,31 brutto 602,00 635,00 703,00 743,00 689,00 728,00 768,00 803,00 784,00 824,00 840,00 880,00 Maskownice wewnętrzne Exclusiv do okien dachowych Roto (do dachów o kącie nachylenia 25 0 do 65 0 ) Exclusiv - naturalna netto 813,93 840,16 898,36 929,51 904,10 937,70 968, , , , , ,64 sosna brutto 993, , , , , , , , , , , ,00 Exclusiv - biała netto 938,52 965, , , , , , , , , , ,87 brutto 1 145, , , , , , , , , , , ,00 Moskitiera do okien serii 84., prowadnice w kolorze aluminium lub białym ZRI M AL/W netto 418,85 445,08 492,62 515,57 489,34 515,57 537,70 574,59 555,74 577,87 600,82 622,95 brutto 511,00 543,00 601,00 629,00 597,00 629,00 656,00 701,00 678,00 705,00 733,00 760,00 Moskitiera do okien serii 43. i 73., prowadnice w kolorze aluminium lub białym Pomiar wysokości i szerokości moskitiery na Szerokość wnęki w cm do 54 do 65 do 74 do 94 do 114 do 74 do 74wymiar do 74(okna do i 73.) do 94 do 114 do 114 ZRI M AL/W netto 625,41 650,00 674,59 722,13 778,69 674,59 674,59 674,59 722,13 722,13 778,69 778,69 długość do 180 cm brutto 763,00 793,00 823,00 881,00 950,00 823,00 823,00 823,00 881,00 881,00 950,00 950,00 ZRI M AL/W netto 675,41 701,64 728,69 779,51 840,98 728,69 728,69 728,69 779,51 779,51 840,98 840,98 długość do 205 cm brutto 824,00 856,00 889,00 951, ,00 889,00 889,00 889,00 951,00 951, , ,00 min. 2 cm długość szerokość wnęki okiennej Maskownice wewnętrzne i moskitiery dostępne na specjalne zamówienie. Termin realizacji prosimy uzgadniać z Biurem Handlowym Roto. 22 Cennik 2009

23 Akcesoria zewnętrzne Akcesoria zewnętrzne Roleta zewnętrzna ZRO zapewnia ochronę przed słońcem latem i przed mrozem w okresie zimowym. Nawet przy zamkniętej rolecie można ustawić okno w dowolnym położeniu, co m.in. umożliwia umycie okna lub wietrzenie pomieszczenia. Obsługa manualna za pomocą dołączonej korbki (RT1 M), przełącznika naściennego (RT2 E 230V) lub pilota (RT2 EF 230V i SF Solar). Standardowy kolor to szaro-brązowy (RAL 8019), za dopłatą dostępny również srebrny (RAL 9006). Markiza zewnętrzna ZMA to efektywna ochrona przed upałem w miesiącach letnich. Markiza znacznie redukuje napływ promieni słonecznych, przyciemnia pomieszczenia umożliwiając np. pracę przy ekranie komputera. Dostępna w wersji elektrycznej, w tym zasilanej baterią słoneczną. Obsługa za pomocą przełącznika naściennego (E 230V) lub pilota (EF 230V i SF Solar). Markiza zewnętrzna Screen to najprostszy i najbardziej przystępny cenowo sposób na zabezpieczenie się przed słońcem z zewnętrznej strony okna. Obsługa wyłącznie manualna (haczyk do obsługi w zestawie). Rozmiar 5/7 5/9 6/11 6/14 7/9 7/11 7/14 7/16 1) 9/11 9/14 11/11 11/14 Wymiar zewnętrzny w cm 54/78 54/98 65/118 65/140 74/98 74/118 74/140 74/160 94/118 94/ / /140 Roleta zewnętrzna RotoTherm Manual ZRO RT1 M, manualna otwieranie i zamykanie netto 937, , , , , , , , , , , ,79 ręczne brutto 1 144, , , , , , , , , , , ,00 Roleta zewnętrzna RotoTherm ZRO RT2, elektryczna E 230V (w kpl. bez netto 1 372, , , , , , , , , , , ,66 przełącznika) brutto 1 675, , , , , , , , , , , ,00 EF 230V (w kpl. bez netto 1 807, , , , , , , , , , , ,59 pilota) brutto 2 205, , , , , , , , , , , ,00 SF Solar netto 2 472, , , , , , , , , , , ,43 (w kpl. z pilotem) brutto 3 017, , , , , , , , , , , ,00 Markiza zewnętrzna ZMA E 230V (w kpl. bez netto 1 372, , , , , , , , , , , ,66 przełącznika) brutto 1 675, , , , , , , , , , , ,00 EF 230V (w kpl. bez netto 1 807, , , , , , , , , , , ,59 pilota) brutto 2 205, , , , , , , , , , , ,00 SF Solar netto 2 472, , , , , , , , , , , ,43 (w kpl. z pilotem) brutto 3 017, , , , , , , , , , , ,00 Markiza zewnętrzna Screen ZAR szara 001 netto 157,38 157,38 170,49 170,49 180,33 180,33 180,33 180,33 201,64 201,64 227,05 227,05 brutto 192,00 192,00 208,00 208,00 220,00 220,00 220,00 220,00 246,00 246,00 277,00 277,00 1) rolety ZRO i ZMA w rozmiarze 7/16 dla okien serii 43/73 nie są produkowane w wersji RT1 M. W roletach i markizach sterowanych pilotem nie istnieje możliwość obsługi za pomocą przełącznika. Akcesoria zewnętrzne dostępne na specjalne zamówienie. Termin realizacji prosimy uzgadniać z Biurem Handlowym Roto. Cennik

24 Akcesoria Zdalne sterowanie Nowoczesna technika Roto stawia w napędach elektrycznych i sterownikach na najnowocześniejszą technologię. W ofercie produktów do zdalnego sterowania Roto posiada m.in. siłowniki elektryczne, odbiorniki zdalnego sterowania, sterowniki do jednego lub wielu okien, inteligentne systemy z automatyczną ochroną przeciwdeszczową lub samoczynną regulacją wentylacji. Do obsługi wysoko zamontowanych okien dachowych można zastosować: siłownik do okna oraz sterujący go przełącznik ścienny lub pilot drążek teleskopowy Schemat podłączenia siłownika 230V do okna dachowego (lub rolety/markizy zewnętrznej) obsługiwanego przełącznikiem i pilotem Schemat podłączenia siłownika 24V do okna dachowego (lub żaluzji/story plisowanej wewnętrznej) obsługiwanego pilotem Akcesoria do manualnego sterowania do okien dachowych Roto serii 43., 73., 84. końcówka drążka do obsługiwania okien netto 13,11 brutto 16,00 drążek teleskopowy z aluminium (w kpl. końcówka) do obsługiwania okien i akcesoriów - długość cm netto 81,97 brutto 100,00 drążek teleskopowy z aluminium (w kpl. końcówka) do obsługiwania okien i akcesoriów - długość cm netto 114,75 brutto 140,00 24 Cennik 2009

25 Zdalne sterowanie Przyszłościowa technologia napędów i sterowania Roto może więcej niż tylko otworzyć i zamknąć. Na przykład czujnik deszczu automatycznie zleca zamknięcie okna i zapobiega powstaniu szkód w mieszkaniu. Wyłącznik z termostatem, funkcja astro czy czujnik światła samoczynnie regulują klimat pomieszczenia. Sterują oknem i akcesoriami przeciwsłonecznymi w zależności od temperatury, wschodu/zachodu słońca i padania strumienia światła. siłownik ZEL MA 36 24V siłownik ZEL MA V przełącznik ścienny 230V/24V zasilacz 24V 1) odbiornik pilota 24V odbiornik pilota 230V pilot jednokanałowy pilot pięciokanałowy czujnik deszczu 24V czujnik deszczu 230V nia siłownik 5/9 przełącznik odbiornik odbiornik pilot pilot czujnik czujnik cena Przykład obliczeń 6/11 6/14 7/9 7/11 7/14 7/16 9/11 9/14 11/1 siłownik ZEL MA i dobór elementów elementów ZEL 54/78 MA 36 54/98 230V 65/118 ścienny 65/140 zasilacz 74/98 pilota 74/118 pilota 74/140 jednokanałowy 0,63 kanałowy 0,73 0,70 24V 0,70 230V kompletu 74/160 pięcio- deszczu 94/78 94/140 deszczu 114/118 brutto sterowania sterowania 36 0,19 24V 0,25 230V/24V 0,42 0,52 24V 1) 0,41 24V 0,51 230V 0,70 Akcesoria do zdalnego sterowania Cena elementów sterowania Otwieranie 1 okna przełącznikiem Otwieranie 1 okna przełącznikiem + czujnik deszczu Otwieranie 1 okna pilotem Otwieranie niezależne 2 okien pilotem lub przełącznikiem + czujnik deszczu Otwieranie niezależne 3 okien pilotem + czujnik deszczu Otwieranie jednocześnie 3 okien pilotem lub przełącznikiem + czujnik deszczu netto 407,38 471,31 42,62 195,08 395,08 378,69 200,00 289,34 163,93 319,67 brutto 497,00 575,00 52,00 238,00 482,00 462,00 244,00 353,00 200,00 390,00 230V ,00 24V ,00 230V ,00 24V ,00 230V 1 o ,00 24V 1 o ,00 230V ,00 24V ,00 230V 3 o ,00 24V 3 o ,00 230V ,00 24V ,00 sterownik grupowy VCM 1004, 24V przełącznik ścienny 2-grupowy odbiornik pilota czterokanałowy obudowa sterownika VCM 1004 przełącznik ścienny 4-grupowy termostat Przykład Elementy obliczeń wchodzące w skład 6/14 układu sterowania grupowego sterownik VCM i dobor 1004 elementów (dla max 8 siłowników grupowy obudowa 65/140 siłownik pracujących parami) VCM 1004, sterownika 24V sterowania 24V VCM 1004 ZEL 0,52 MA 36 przełącznik ścienny 2-grupowy przełącznik ścienny 4-grupowy pilot pięciokanałowy odbiornik pilota czterokanałowy czujnik deszczu 24V termostat cena brutto kompletnego sterowania VCM 1004 Akcesoria do zdalnego sterowania grupowego Cena elementów sterowania Obsługa 4 siłowników 24V pracujących niezależnie poprzez sterownik VCM 1004 netto 1 349,18 87,70 407,38 230,33 359,84 289,34 543,44 163,93 324,59 brutto 1 646,00 107,00 497,00 281,00 439,00 353,00 663,00 200,00 396,00 przełącznikiem ,00 pilotem o o 5 196,00 o opcja z możliwością rozbudowy instalacji 1) ilość zasilaczy 24V musi równać się ilości siłowników ZEL MA 36 24V Niektóre akcesoria do zdalnego sterowania dostępne na specjalne zamówienie. Termin realizacji prosimy uzgadniać z Biurem Handlowym Roto. Cennik

26 System oddymiający System oddymiający WRA 518 H/K System oddymiający Roto skutecznie odprowadza dym podczas pożaru Wygląd zewnętrzny i wewnętrzny identyczny z oknami wysokoosiowymi serii 7.. Czujnik dymu aktywujący system oddymiający Powyżej wymagań normy Instalacja systemów oddymiających w budynkach posiadających więcej niż 5 kondygnacji jest obowiązkowa. Aktualnie obowiązująca norma europejska EN dotyczy całego systemu - sterowania, siłowników i okna. System oddymiający Roto WRA 518 H/K nie tylko spełnia nowe wymagania, ale dzięki unikalnym rozwiązaniom znacznie je przekracza. Wchodzące w skład systemu okno oddymiające ma zawiasy umieszczone na dole - dzięki temu uaktywniony system tworzy naturalny komin, który bez przeszkód odprowadza dym ze środka budynku podczas pożaru. Liczne testy potwierdziły dodatkowo, że nawet przy silnym wietrze, niskich temperaturach i obfitym śniegu system funkcjonuje bez zastrzeżeń. Użyte materiały wytrzymują temperaturę do 300 o C bez wpływu na ich prawidłowe funkcjonowanie. Specjalne przeznaczenie Okno oddymiające wchodzące w skład systemu WRA 518 H/K to rozwiązanie oparte na profilach okien wysokoosiowych serii 73. H/K, dzięki czemu wygląd wewnętrzny i zewnętrzny tych okien jest identyczny. Specjalne szklenie - szyba hartowana z zewnątrz i bezpieczna od wewnątrz - redukuje ryzyko skaleczenia w przypadku rozbicia szyby w czasie pożaru. Codzienna wentylacja Zastosowane rozwiązanie w systemie WRA 518 H/K umożliwia również efektywne wietrzenie ciągów komunikacyjnych dzięki bezstopniowej, płynnej regulacji otwarcia skrzydła. Rozmiar 6/14 11/11 11/14 Wymiar zewnętrzny w cm 65/ / /140 Powierzchnia czynna oddymiania wg EN m 2 0,28 0,61 0,62 Napęd 24V DC/1A 24V DC/2A 24V DC/2A Okno oddymiające WRA 518 H/K WD*, 1), z blokiem termoizolacyjnym, szyba energooszczędna, zewn. hartowana, wewn. wew. klejona bezpieczna WRA 518 H WD z drewna netto 4 240, , ,31 brutto 5 174, , ,00 WRA 518 K WD z PVC netto 4 266, , ,56 brutto 5 205, , ,00 ZEL RWA SPA 2) cena pakietu sterującego 2A netto 3 042,62 brutto 3 712,00 1) cena kołnierzy WD do okien WRA na stronie 7 2) centrala sterująca RWA zawiera: źródło zasilania awaryjnego, przyciski oddymiania (główny i uzupełniający), optyczny czujnik dymu i przycisk przewietrzania 26 Cennik 2009 System oddymiający WRA 518 H/K WD dostępny na specjalne zamówienie. Termin realizacji prosimy uzgadniać z Biurem Handlowym Roto.
