1 NOWOCZEŚNIE: TECHNOLOGIA. Dla uzyskania maksymalnego komfortu Roto stawia w napędach elektrycznych i sterownikach na najnowocześniejszą technologię. Pełna oferta to siłowniki łańcuszkowe, odbiorniki zdalnego sterowania, sterowniki pojedyncze i wielokrotne oraz piloty do zdalnego sterowania. Dostępne są również czujniki deszczu automatycznie zlecające zamknięcie okna i zapobiegające powstaniu szkód w mieszkaniu. System zdalnego sterowania można dodatkowo wzbogacić o termostat, czujnik astro lub czujnik światła, które automatycznie zadbają o odpowiednią temperaturę i nasłonecznienie pomieszczenia. Czujnik deszczu 24 V lub 230 V 26 Wyłącznik z termostatem TS Wyłącznik standardowy

2 ZDALNE STEROWANIE CENTRALNYM ELEMENTEM systemu napędowego Roto są 3 silniki do zdalnego sterowania. Niezależnie od tego, czy chodzi o technologię obrotowo-uchylną, wysokoosiową czy obrotową, dla każdego typu okna dachowego Roto można dobrać optymalny silnik zasilany niskim napięciem (24 V) lub napięciem sieciowym (230 V). Silnik do zdalnego sterowania 230 V, maks. szerokość otwarcia 35 cm CZUJNIK DESZCZU 24 V I 230 V dba o to, aby okno automatycznie zamykało się w przypadku nagłych zmian pogody. WYŁĄCZNIK Z TERMOSTATEM TS. Jeżeli temperatura przekracza podaną wartość, wyłącznik otwiera samoczynnie okno dbając w ten sposób o utrzymanie optymalnej temperatury pomieszczenia. Zamaskowany silnik do zdalnego sterowania maks. szerokość otwarcia 25 cm Silnik do zdalnego sterowania MA 25 N, maks. szerokość otwarcia 25 cm Końcówka drążka Drążek teleskopowy może być ustawiony w przedziale od 1,17 m do 1,92 na 6 różnych długości. Za jego pomocą można sterować oknami, akcesoriami, jak i roletą zewnętrzną 27

3 WYŁĄCZNIK ZEGAROWY 230 V. Data, godzina i program pracy ustawione wstępnie, duży, przejrzysty wyświetlacz, proste programowanie dzięki obsłudze tekstu, wieczorna funkcja astro, programowanie urlopu, instalacja możliwa w każdej puszce podtynkowej Ø 58 mm, z ramką adaptera pasuje do wielu modeli wyłączników ODBIORNIK ZDALNEGO STEROWANIA 230 V. Niewrażliwa na zakłócenia częstotliwość radiowa 868 MHz o dużym zasięgu, instalacja możliwa w każdej puszce podtynkowej Ø 58 mm, możliwość zaprogramowania do 16 nadajników (pilotów), kod zmienny protokołu nadawania. RADIOWY WYŁĄCZNIK ZEGAROWY ZDAL- NIE STEROWANY. Niewrażliwa na zakłócenia częstotliwość radiowa 868 MHz o dużym zasięgu, data, godzina i program pracy ustawione fabrycznie, duży, przejrzysty wyświetlacz, proste programowanie dzięki obsłudze tekstu, utrzymanie programów działania przy wymianie baterii, zintegrowana funkcja astro, programowanie urlopu. PILOT 1/5 KANAŁÓW. Niewrażliwa na zakłócenia częstotliwość radiowa 868 MHz o dużym zasięgu, wskaźnik stanu baterii, pole na opisy, wykorzystuje zwykłe baterie ogólnodostępne w sprzedaży, uchwyt ścienny. 28

4 ZDALNE STEROWANIE ZASILACZ 24 V. Transformator 230 V / 24 V, wymagany głównie do napędów niskonapięciowych. Do każdego napędu potrzebny jest jeden zasilacz; instalacja w głębokiej puszce podtynkowej Ø 58 mm; możliwe podłączenie czujnika deszczu lub temperatury. WYŁĄCZNIK ZEGAROWY 24 V. Data, godzina i program pracy ustawione fabrycznie, duży, przejrzysty wyświetlacz, proste programowanie dzięki obsłudze tekstu, wieczorna funkcja astro, programowanie urlopu. ODBIORNIK ZDALNEGO STEROWANIA 24 V. Niewrażliwa na zakłócenia częstotliwość radiowa 868 MHz o dużym zasięgu, instalacja możliwa w każdej puszce podtynkowej Ø 58 mm, możliwość zaprogramowania do 16 nadajników, kod zmienny protokołu nadawania. BEZPRZEWODOWY CZUJNIK ŚWIATŁA. Połączenie zdalne drogą radiową z odbiornikiem, funkcja przyciemniania pomieszczenia i zmierzchowa, zintegrowany czujnik zbicia szyby, brak przewodów, prosty montaż na szybie okna. Małe rozmiary Ø 48 mm. 29

5 STEROWNIK WIELOKROTNY VCM 1004 steruje do 4 grup napędów 24 V jednocześnie. W połączeniu z wygodnym zdalnym sterowaniem można obsługiwać jednocześnie lub z osobna do 8 okien dachowych, rolet zewnętrznych, rolet plisowanych lub żaluzji. Można zaprogramować rozmaite funkcje centralne. VCM 1004 nadaje się do montażu w istniejącej skrzynce rozdzielczej. Ponadto dostępna jest obudowa do montażu natynkowego. Pilot 5-kanałowy 30 4-pozycyjny pulpit obsługi do sterowania ręcznego 2-pozycyjny pulpit obsługi do sterowania ręcznego

6 ZDALNE STEROWANIE Sterownik wielokrotny VCM 1004 do montażu w istniejącej skrzynce rozdzielczej Za pomocą VCM 1004 można sterować do 8 napędów. Na przykład 4 okna z silniczkiem MA 25 N z elektrycznymi żaluzjami lub roletami plisowanymi. Za pomocą pilota i 4-kanałowego odbiornika zdalnego sterowania 24V obsługa może odbywać się wygodnie i bezprzewodowo Obudowa natynkowa do Rotomatic VCM 1004 Odbiornik zdalnego sterowania (do VCM 1004) 4-kanałowy 31

7 Roto Innenfutter mit gebogener Platte SYSTEM MASKOWNIC WEWNĘTRZNYCH umożliwia funkcjonalnie bezbłędne połączenie okna dachowego z obudową wewnętrzną. Dzięki prefabrykowanym elementom montaż jest bardzo prosty. Połączenie z izolacją dachową przyczynia się do dodatkowego zwiększenia izolacji cieplnej pomiędzy oknem a dachem. ZAOKRĄGLONE KSZTAŁTY: Nowa maskownica Roto składa się z dwóch elastycznie zginanych płyt i nie posiada listew zgięcia i trudnych do mycia narożników. Dzięki mocowaniu wyłącznie w górnej części ościeżnicy maskownica Roto nie posiada listew maskujących wkręty w dolnym polu widzenia. Elementy: 1 2a 2b boczne listwy ościeżnicowe elastycznie zginana listwa ościeżnicowa elastycznie zginana listwa ościeżnicowa górna / dolna listwa maskująca boczne listwy maskujące listwa montażowa na wkręty mocujące 32

8 MASKOWNICE System maskownic Standard, kolor: biały System maskownic Exclusiv, kolor: sosnowy naturalny SYSTEM MASKOWNIC EXCLUSIV nada ostatni szlif oknom dachowym. Płyty maskownicy wykonane są z fornirowanych płyt sosnowych. Listwy zakrywające i profile kątowe wykonane są z litego drewna sosnowego. Przy zamówieniu należy podać wybrany kolor okleiny płyt maskownicy mm 347 mm Elementy: 1 boczne listwy ościeżnicowe 4 2 deska parapetowa 3 dolna listwa ościeżnicowa 4 połączenie izolacyjne 3 5 górna listwa zakrywająca 6 dolna listwa zakrywająca 7 boczne listwy zakrywające 6 8 zatyczka, wkręty mocujące 33

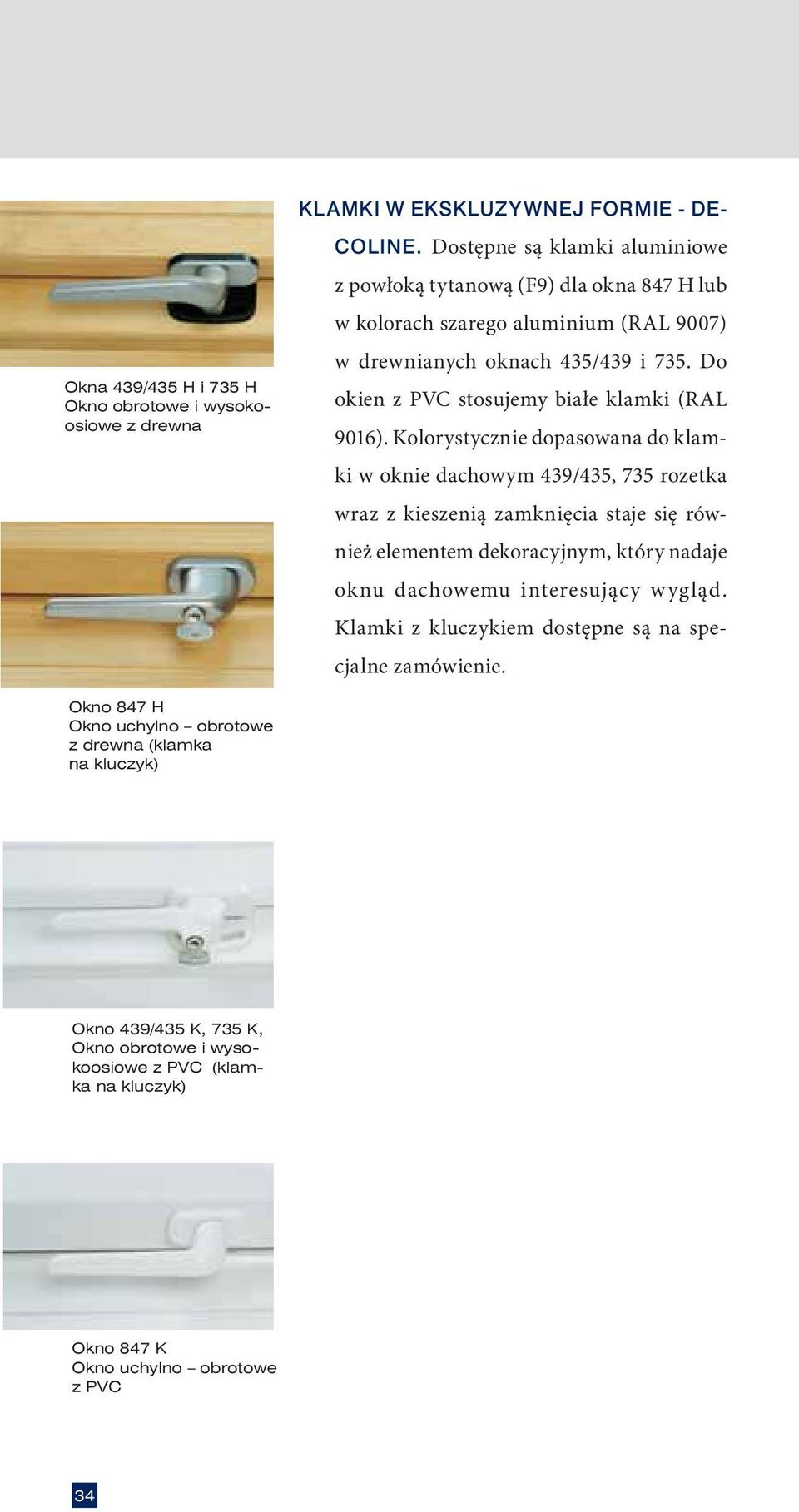

9 Okna 439/435 H i 735 H Okno obrotowe i wysokoosiowe z drewna KLAMKI W EKSKLUZYWNEJ FORMIE - DE- COLINE. Dostępne są klamki aluminiowe z powłoką tytanową (F9) dla okna 847 H lub w kolorach szarego aluminium (RAL 9007) w drewnianych oknach 435/439 i 735. Do okien z PVC stosujemy białe klamki (RAL 9016). Kolorystycznie dopasowana do klamki w oknie dachowym 439/435, 735 rozetka wraz z kieszenią zamknięcia staje się również elementem dekoracyjnym, który nadaje oknu dachowemu interesujący wygląd. Klamki z kluczykiem dostępne są na specjalne zamówienie. Okno 847 H Okno uchylno obrotowe z drewna (klamka na kluczyk) Okno 439/435 K, 735 K, Okno obrotowe i wysokoosiowe z PVC (klamka na kluczyk) Okno 847 K Okno uchylno obrotowe z PVC 34

10 KLAMKI ODPOWIEDNIE AKCESORIA DO KAŻDEJ SYTUACJI. Poniżej przegląd akcesoriów w zależności od ich zastosowania. + dobrze dobrane nadają się częściowo nie nadają się Akcesoria zewnętrzne Ochrona przed upałem / ciepłem Ochrona przed oślepiającym słońcem 1) Ochrona prywatności Przyciemnienie / zaciemnienie 2) Rolety zewnętrzne E/EF/SF Rolety zewnętrzne ręczne M Markizy zewnętrzne Screen + Akcesoria wewnętrzne Żaluzje + + Rolety plisowane A (przepuszczające światło jednorodne) + + B (przepuszczające światło z powłoką perłową) + + C (przepuszczające światło z powłoką perłową crash ) + + D (przepuszczające światło z powłoką perłową, Dekore ) + + E (nieprzepuszczające światła jednorodne) + F (nieprzepuszczające światła Dekore ) + Rolety Standard / Exclusiv A (przepuszczające światło Dekore) + + B (przepuszczające światło z powłoką perłową) + + C (przepuszczające światło jednorodne) + + D (nieprzepuszczające światła Dekore ) + E (nieprzepuszczające światła jednorodne) + Rolety zaciemniające D (nieprzepuszczające światła Dekore ) 3) + ++ E (nieprzepuszczające światła jednorodne) 3) + ++ Moskitiera 1) Pomieszczenie pozostaje jasne, lecz przestaje przeszkadzać słońce. 2) Zaciemnienie - nie jest to ciemność absolutna w znaczeniu fizycznym. 3 ) Brak możliwości wymiany powietrza między roletą a szybą powoduje silne nagrzewanie rolety. Zalecamy jako ochronę przed nadmiernym nagrzewaniem zastosowanie kombinacji z naszą roletą zewnętrzną Screen. 35

11 INSTRUKCJA ZAMAWIANIA. Wybierając akcesoria należy podać w zamówieniu: dane z tabliczki znamionowej, materiał ram i skrzydeł (drewno lub PVC) jak również symbol i typ (kolor profili) wybranych akcesoriów (w tym numer koloru / wzoru). Wzory w tym prospekcie, o ile nie podano inaczej, są dostępne dla wszystkich naszych okien dachowych (439/435, 735, 847) jak również dla wszystkich pozostałych drewnianych okien dachowych Roto. Ze względów techniczno-drukarskich na zdjęciach mogą występować niewielkie różnice kolorów. 847 H/K, 439/435 H/K 735 H/K 847 AT 9/11 A 0397 J 36

12 INSTRUKCJA ZAMAWIANIA Pod każdym zdjęciem znajdą Państwo informację o numerze wzoru. Dodatkowo podana jest skala. C-249 1:1 Ecoline 339 DA 3 37

13 Tabela przedstawia akcesoria dostępne dla naszych poszczególnych standardowych okien dachowych. Okna dachowe serii 84 H - z drewna Okna dachowe serii 84 K - z PVC Dodatki zewnętrzne Roleta zewnętrzna elektryczna, zdalnie sterowana, solarna Roleta zewnętrzna Roto Therm M, obsługa korbą Markiza zewnętrzna Screen Dodatki wewnętrzne Żaluzja ręczna Żaluzja elektryczna Roleta plisowana ręczna Roleta plisowana Duo Roleta plisowana elektryczna Roleta Standard Roleta Exclusiv Roleta zaciemniająca Moskitiera Dodatki dla serii Ecoline 33./53. Markiza zewnętrzna Screen Żaluzja ręczna Roleta Standard Roleta Exclusiv Roleta zaciemniająca Zdalne sterowanie Drążek drewniany/końcówka drążka Drążek teleskopowy 1) Siłownik łańcuszkowy 230 V Siłownik łańcuszkowy MA 25 N Inne dodatki Maskownica standard Roto Maskownica Exclusiv Klamka na kluczyk (opcja) 1) Do obsługi okien dachowych i dodatków 38

14 DANE TECHNICZNE Okna renowacyjne 845 K MR Okna dachowe 439/435 H, 735 H z drewna i 439/435 K, 735 K z PVC Okna dachowe - Ecoline 33./53. Wyłaz dachowy / bezpiecz.- H i K 7/14, 11/14 (serii 84 H i 84 K) Wyłaz dachowy DA3 Strona prospektu
