1 Cennik 2012 Okna dachowe i akcesoria Cennik 2012 Cennik ważny od

2 Przypadki się zdarzają - ale nie w Roto: Roto ma za sobą ponad 75 lat doświadczenia i ponad 1500 opatentowanych rozwiązań - nie przypadkiem 75lat doświadczenia* * fasadowa technologia okuć od 1935 r. Rozwiązania Roto są obecne na całym świecie w ponad 500 milionach okien - nie przypadkiem Jakość Roto made in Germany została uhonorowana prestiżowym tytułem Fabryki Roku 2010 w Niemczech - nie przypadkiem 2 Cennik 2012

3 Oszczędność energii i komfort na poddaszu Designo to energooszczędna linia okien dachowych Roto. Unikalne wzornictwo osiągnięto poprzez ergonomiczny kształt okna oraz wyjątkowy kolor zewnętrznego oblachowania antracyt metallic. Dzięki obniżonemu montażowi okno zostało optymalnie zintegrowane z dachem.* * dotyczy Designo R8 i Designo R6 Oszczędność energii na całej linii: Okna Designo - strona 4 Niskoemisyjne okno dachowe Roto Designo R8 NE to uchylno-wysokoosiowe okno o dwóch sposobach otwierania. Dzięki opatentowanym rozwiązaniom Roto osiągnięto współczynnik przenikalności ciepła dla całego okna U w =0,84 W/m 2 K*! Tak doskonałe właściwości termoizolacyjne uzyskano m.in. dzięki zastosowaniu niskoemisyjnego potrójnego pakietu szybowego o współczynniku U g =0,56 W/m 2 K. * dotyczy okien Designo R89E i Designo R89A z PVC Okno niskoemisyjne: Designo R8 NE - strona 6 Panoramiczne okno dachowe Azuro o rekordowym rozmiarze 2,60 m x 1,70 m otwiera zupełnie nowe perspektywy. Ogród zimowy na poddaszu? Słoneczny taras czy kąpiel pod gwieździstym niebem? Z Roto Azuro to wszystko jest możliwe. Okno panoramiczne: Roto Azuro - strona 14 Cennik

4 Designo R4 - okna obrotowe Roto blueline (R45) 2-szybowy pakiet energooszczędny: od zewnątrz szkło hartowane U g =1,1 W/m 2 K Okna obrotowe Designo R4 oś obrotu w ½ wysokości okna idealne uzupełnienie okien Designo R7 w miejscach trudno dostępnych optymalne doświetlenie i wentylacja poddasza fabrycznie zamontowany termo-blok (opcjonalnie) 3 klasa bezpieczeństwa Designo R4 obrotowe Roto blueline Plus (R48A) 2-szybowy pakiet energooszczędny: od zewnątrz szkło hartowane pokryte powłoką samoczyszczącą Aquaclear, od wewnątrz szkło bezpieczne klejone 6 mm, ochrona przed hałasem U g =1,1 W/m 2 K Okna dachowe z termo- -blokiem to do 15% lepsza izolacja U w =1,3 W/m 2 K Rozmiar 5/7 5/9 6/11 7/9 7/11 7/14 9/11 9/14 11/11 11/14 Wymiar zewnętrzny w cm 54/78 54/98 65/118 74/98 74/118 74/140 94/118 94/ / /140 Powierzchnia szyby w m 2 0,24 0,31 0,50 0,48 0,59 0,72 0,80 0,97 1,00 1,22 Okna Designo R45, szyba Roto blueline, 2-szybowy pakiet energooszczędny: od zewnątrz szkło hartowane, z termo-blokiem (opcja) R45 H z drewna R45 H z drewna R45 K z PVC R45 K z PVC netto 675,00 728,00 863,00 853,00 899,00 997, , , , ,00 brutto 830,25 895, , , , , , , , ,11 netto 834,00 887, , , , , , , , ,00 brutto 1 025, , , , , , , , , ,68 netto 843,00 950, , , , , , , , ,00 brutto 1 036, , , , , , , , , ,63 netto 1 002, , , , , , , , , ,00 brutto 1 232, , , , , , , , , ,20 Okna Designo R48A, szyba Roto blueline Plus, 2-szybowy pakiet energooszczędny: od zewnątrz szkło hartowane z powłoką Aquaclear, od wewnątrz szyba klejona z ochroną przed hałasem, z termo-blokiem (opcja) R48A H z drewna R48A H z drewna R48A K z PVC R48A K z PVC netto 759,00 819,00 971,00 960, , , , , , ,00 brutto 933, , , , , , , , , ,98 netto 918,00 978, , , , , , , , ,00 brutto 1 129, , , , , , , , , ,55 netto 969, , , , , , , , , ,00 brutto 1 191, , , , , , , , , ,92 netto 1 128, , , , , , , , , ,00 brutto 1 387, , , , , , , , , ,49 Kołnierze uszczelniające, do okien z termo-blokiem i bez termo-bloku, z blachy aluminiowej w kolorze antracyt metallic (R703) do pokryć: falistych ZIE (SB) 1) i płaskich EZI oraz SDS netto 172,00 179,00 212,00 210,00 221,00 240,00 250,00 259,00 282,00 312,00 brutto 211,56 220,17 260,76 258,30 271,83 295,20 307,50 318,57 346,86 383,76 do pokryć: wysokoprofilowanych HZI (SB) 1), netto 191,00 194,00 234,00 233,00 245,00 267,00 282,00 296,00 295,00 345,00 płaskich SNO oraz BTN i niskoprofilowanych ZSD (SB) 1) brutto 234,93 238,62 287,82 286,59 301,35 328,41 346,86 364,08 362,85 424,35 1) SB - kołnierz zawierający butyl i uszczelki z gąbki Uwaga: Okna z zamontowanym termo-blokiem nie posiadają wywietrznika w ramie. ZIE - pokrycia profilowane do 5 cm EZI - dachówka płaska zakładkowa, np. tegalit, domino SDS - pokrycia płaskie, np. karpiówka w koronkę HZI - pokrycia wysokoprofilowane do 9 cm SNO - pokrycia płaskie, np. karpiówka w łuskę BTN - pokrycia płaskie, np. gont bitumiczny ZSD - pokrycia niskoprofilowane (do 3 cm), np. blachodachówka, blacha na rąbek 4 Cennik 2012

5 Designo R7 - okna wysokoosiowe Roto blueline (R75) 2-szybowy pakiet energooszczędny: od zewnątrz szkło hartowane U g =1,1 W/m 2 K Okna wysokoosiowe Designo R7 oryginalne rozwiązanie Roto - oś obrotu w ¾ wysokości okna bezpieczna i wygodna obsługa okna w pozycji wyprostowanej efektywne wietrzenie i doświetlenie poddasza stabilna, samopozycjonująca blokada do mycia fabrycznie zamontowany termo-blok (opcjonalnie) 3 lub 5 klasa bezpieczeństwa* Designo R7 wysokoosiowe Roto blueline Plus (R78A) 2-szybowy pakiet energooszczędny: od zewnątrz szkło hartowane pokryte powłoką samoczyszczącą Aquaclear, od wewnątrz szkło bezpieczne klejone 6 mm, ochrona przed hałasem U g =1,1 W/m 2 K Okna dachowe z termo- -blokiem to do 15% lepsza izolacja U w =1,3 W/m 2 K * 3 klasa dla okien H, 5 klasa dla okien K Rozmiar 5/7 5/9 6/11 6/14 7/9 7/11 7/14 7/16 9/11 9/14 11/11 11/14 Wymiar zewnętrzny w cm 54/78 54/98 65/118 65/140 74/98 74/118 74/140 74/160 94/118 94/ / /140 Powierzchnia szyby w m 2 0,24 0,31 0,50 0,61 0,48 0,59 0,72 0,84 0,80 0,97 1,00 1,22 Okna Designo R75, szyba Roto blueline, 2-szybowy pakiet energooszczędny: od zewnątrz szkło hartowane, z termo-blokiem (opcja) R75 H z drewna R75 H z drewna R75 K z PVC R75 K z PVC netto 934, , , , , , , , , , , ,00 brutto 1 148, , , , , , , , , , , ,11 netto 1 093, , , , , , , , , , , ,00 brutto 1 344, , , , , , , , , , , ,68 netto 990, , , , , , , , , , , ,00 brutto 1 217, , , , , , , , , , , ,90 netto 1 149, , , , , , , , , , , ,00 brutto 1 413, , , , , , , , , , , ,47 Okna Designo R78A, szyba Roto blueline Plus, 2-szybowy pakiet energooszczędny: od zewnątrz szkło hartowane z powłoką Aquaclear, od wewnątrz szyba klejona z ochroną przed hałasem, z termo-blokiem (opcja) R78A H z drewna R78A H z drewna R78A K z PVC R78A K z PVC netto 990, , , , , , , , , , , ,00 brutto 1 217, , , , , , , , , , , ,87 netto 1 149, , , , , , , , , , , ,00 brutto 1 413, , , , , , , , , , , ,44 netto 1 049, , , , , , , , , , , ,00 brutto 1 290, , , , , , , , , , , ,78 netto 1 208, , , , , , , , , , , ,00 brutto 1 485, , , , , , , , , , , ,35 Kołnierze uszczelniające, do okien z termo-blokiem i bez termo-bloku, z blachy aluminiowej w kolorze antracyt metallic (R703) do pokryć: falistych ZIE (SB) 1) i płaskich EZI oraz SDS do pokryć: wysokoprofilowanych HZI (SB) 1), płaskich SNO oraz BTN i niskoprofilowanych ZSD (SB) 1) netto 172,00 179,00 212,00 221,00 210,00 221,00 240,00 265,00 250,00 259,00 282,00 312,00 brutto 211,56 220,17 260,76 271,83 258,30 271,83 295,20 325,95 307,50 318,57 346,86 383,76 netto brutto 191,00 194,00 234,00 245,00 233,00 245,00 267,00 295,00 282,00 296,00 295,00 345,00 234,93 238,62 287,82 301,35 286,59 301,35 328,41 362,85 346,86 364,08 362,85 424,35 1) SB - kołnierz zawierający butyl i uszczelki z gąbki Na specjalne zamówienie dostępne są okna w oblachowaniu z patynowanego tytan-cynku (TV), z miedzi (CU) lub w dowolnym kolorze RAL, w sprawie wyceny prosimy o kontakt z Biurem Obsługi Klienta. Uwaga: Okna z zamontowanym termo-blokiem nie posiadają wywietrznika w ramie. Dodatkowe informacje na temat rodzajów pokryć znajdują się na stronie 4. Cennik

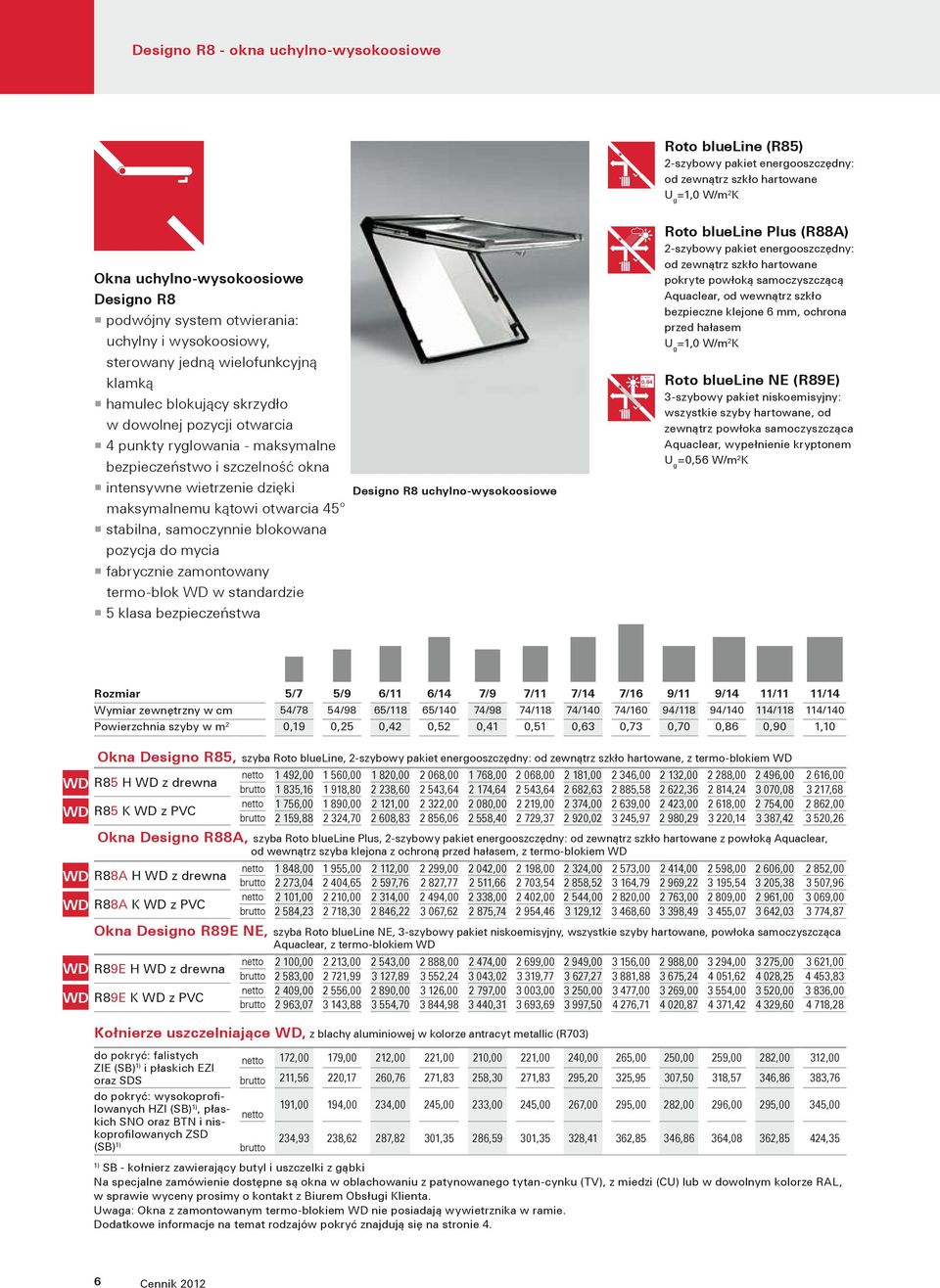

6 U -Wert W/m K Designo R8 - okna uchylno-wysokoosiowe Roto blueline (R85) 2-szybowy pakiet energooszczędny: od zewnątrz szkło hartowane U g =1,0 W/m 2 K Okna uchylno-wysokoosiowe Designo R8 podwójny system otwierania: uchylny i wysokoosiowy, sterowany jedną wielofunkcyjną klamką hamulec blokujący skrzydło w dowolnej pozycji otwarcia 4 punkty ryglowania - maksymalne bezpieczeństwo i szczelność okna intensywne wietrzenie dzięki maksymalnemu kątowi otwarcia 45 o stabilna, samoczynnie blokowana pozycja do mycia fabrycznie zamontowany termo-blok w standardzie 5 klasa bezpieczeństwa Designo R8 uchylno-wysokoosiowe 0,84 Roto blueline Plus (R88A) 2-szybowy pakiet energooszczędny: od zewnątrz szkło hartowane pokryte powłoką samoczyszczącą Aquaclear, od wewnątrz szkło bezpieczne klejone 6 mm, ochrona przed hałasem U g =1,0 W/m 2 K Roto blueline NE (R89E) 3-szybowy pakiet niskoemisyjny: wszystkie szyby hartowane, od zewnątrz powłoka samoczyszcząca Aquaclear, wypełnienie kryptonem U g =0,56 W/m 2 K Rozmiar 5/7 5/9 6/11 6/14 7/9 7/11 7/14 7/16 9/11 9/14 11/11 11/14 Wymiar zewnętrzny w cm 54/78 54/98 65/118 65/140 74/98 74/118 74/140 74/160 94/118 94/ / /140 Powierzchnia szyby w m 2 0,19 0,25 0,42 0,52 0,41 0,51 0,63 0,73 0,70 0,86 0,90 1,10 Okna Designo R85, szyba Roto blueline, 2-szybowy pakiet energooszczędny: od zewnątrz szkło hartowane, z termo-blokiem R85 H z drewna netto 1 492, , , , , , , , , , , ,00 brutto 1 835, , , , , , , , , , , ,68 R85 K z PVC netto 1 756, , , , , , , , , , , ,00 brutto 2 159, , , , , , , , , , , ,26 Okna Designo R88A, szyba Roto blueline Plus, 2-szybowy pakiet energooszczędny: od zewnątrz szkło hartowane z powłoką Aquaclear, od wewnątrz szyba klejona z ochroną przed hałasem, z termo-blokiem R88A H z drewna R88A K z PVC netto 1 848, , , , , , , , , , , ,00 brutto 2 273, , , , , , , , , , , ,96 netto 2 101, , , , , , , , , , , ,00 brutto 2 584, , , , , , , , , , , ,87 Okna Designo R89E NE, szyba Roto blueline NE, 3-szybowy pakiet niskoemisyjny, wszystkie szyby hartowane, powłoka samoczyszcząca Aquaclear, z termo-blokiem R89E H z drewna R89E K z PVC netto 2 100, , , , , , , , , , , ,00 brutto 2 583, , , , , , , , , , , ,83 netto 2 409, , , , , , , , , , , ,00 brutto 2 963, , , , , , , , , , , ,28 Kołnierze uszczelniające, z blachy aluminiowej w kolorze antracyt metallic (R703) do pokryć: falistych ZIE (SB) 1) i płaskich EZI oraz SDS do pokryć: wysokoprofilowanych HZI (SB) 1), płaskich SNO oraz BTN i niskoprofilowanych ZSD (SB) 1) netto 172,00 179,00 212,00 221,00 210,00 221,00 240,00 265,00 250,00 259,00 282,00 312,00 brutto 211,56 220,17 260,76 271,83 258,30 271,83 295,20 325,95 307,50 318,57 346,86 383,76 netto brutto 191,00 194,00 234,00 245,00 233,00 245,00 267,00 295,00 282,00 296,00 295,00 345,00 234,93 238,62 287,82 301,35 286,59 301,35 328,41 362,85 346,86 364,08 362,85 424,35 1) SB - kołnierz zawierający butyl i uszczelki z gąbki Na specjalne zamówienie dostępne są okna w oblachowaniu z patynowanego tytan-cynku (TV), z miedzi (CU) lub w dowolnym kolorze RAL, w sprawie wyceny prosimy o kontakt z Biurem Obsługi Klienta. Uwaga: Okna z zamontowanym termo-blokiem nie posiadają wywietrznika w ramie. Dodatkowe informacje na temat rodzajów pokryć znajdują się na stronie 4. 6 Cennik 2012

7 U -Wert W/m K Designo R4/R6 RotoTronic Roto blueline (R45/R65) 2-szybowy pakiet energooszczędny: od zewnątrz szkło hartowane R45 - U g =1,1 W/m 2 K R65 - U g =1,0 W/m 2 K Okna Designo R4/R6 RotoTronic zdalnie sterowane okno obrotowe (oś obrotu w ½ wysokości okna) doskonałe dla trudno dostępnych miejsc w kombinacji z oknami R8 (dotyczy R6 RotoTronic) lub R7 (dotyczy R4 RotoTronic) obsługa za pomocą przełącznika w ścianie (RotoTronic E) lub pilota (RotoTronic EF) 1) fabrycznie zamontowany termo-blok w standardzie* 3 klasa bezpieczeństwa Designo R4/R6 RotoTronic sterowane elektrycznie 0,84 Roto blueline Plus (R48A/R68A) 2-szybowy pakiet energooszczędny: od zewnątrz szkło hartowane pokryte powłoką samoczyszczącą Aquaclear, od wewnątrz szkło bezpieczne klejone 6 mm, ochrona przed hałasem R48A - U g =1,1 W/m 2 K R68A - U g =1,0 W/m 2 K Roto blueline NE (R69E) 3-szybowy pakiet niskoemisyjny: wszystkie szyby hartowane, od zewnątrz powłoka samoczyszcząca Aquaclear, wypełnienie kryptonem U g =0,56 W/m 2 K Rozmiar 5/7 5/9 6/11 7/9 7/11 7/14 7/16 9/11 9/14 11/11 11/14 Wymiar zewnętrzny w cm 54/78 54/98 65/118 74/98 74/118 74/140 74/160 94/118 94/ / /140 Okna Designo R45 RotoTronic E, szyba Roto blueline, 2-szybowy pakiet energooszczędny: od zewnątrz szkło hartowane, z termo-blokiem R45 H RotoTronic E netto 2 465, , , , , , , , , ,00 z drewna brutto 3 031, , , , , , , , , ,84 R45 K RotoTronic E z PVC netto 2 754, , , , , , , , , ,00 brutto 3 387, , , , , , , , , ,65 Okna Designo R48A RotoTronic E, szyba Roto blueline Plus, 2-szybowy pakiet energooszczędny: od zewnątrz szkło hartowane z powłoką Aquaclear, od wewnątrz szyba klejona z ochroną przed hałasem, z termo-blokiem R48A H RotoTronic E netto 2 581, , , , , , , , , ,00 z drewna brutto 3 174, , , , , , , , , ,65 R48A K RotoTronic E z PVC netto 2 909, , , , , , , , , ,00 brutto 3 578, , , , , , , , , ,20 Okna Designo R65 RotoTronic E, szyba Roto blueline, 2-szybowy pakiet energooszczędny: od zewnątrz szkło hartowane, z termo-blokiem R65 H RotoTronic E z drewna R65 K RotoTronic E z PVC netto 3 037, , , , , , , , , , ,00 brutto 3 735, , , , , , , , , , ,14 netto 3 444, , , , , , , , , , ,00 brutto 4 236, , , , , , , , , , ,11 Okna Designo R68A RotoTronic E, szyba Roto blueline Plus, 2-szybowy pakiet energooszczędny: od zewnątrz szkło hartowane z powłoką Aquaclear, od wewnątrz szyba klejona z ochroną przed hałasem, z termo-blokiem R68A H RotoTronic E netto 3 255, , , , , , , , , , ,00 z drewna brutto 4 003, , , , , , , , , , ,87 R68A K RotoTronic E z PVC netto 3 677, , , , , , , , , , ,00 brutto 4 522, , , , , , , , , , ,02 Okna Designo R69E NE RotoTronic E, szyba Roto blueline NE, 3-szybowy pakiet niskoemisyjny, wszystkie szyby hartowane, powłoka samoczyszcząca Aquaclear, z termo-blokiem R69E H RotoTronic E netto 3 501, , , , , , , , , , ,00 z drewna brutto 4 306, , , , , , , , , , ,29 R69E K RotoTronic E z PVC netto 4 197, , , , , , , , , , ,00 brutto 5 162, , , , , , , , , , ,30 Kołnierze uszczelniające, z blachy aluminiowej w kolorze antracyt metallic (R703) do pokryć: falistych ZIE (SB) 2) netto 172,00 179,00 212,00 210,00 221,00 240,00 265,00 250,00 259,00 282,00 312,00 i płaskich EZI oraz SDS brutto 211,56 220,17 260,76 258,30 271,83 295,20 325,95 307,50 318,57 346,86 383,76 do pokryć: wysokoprofilowanych HZI (SB) 2), płaskich SNO oraz BTN netto 191,00 194,00 234,00 233,00 245,00 267,00 295,00 282,00 296,00 295,00 345,00 i niskoprofilowanych ZSD (SB) 2) brutto 234,93 238,62 287,82 286,59 301,35 328,41 362,85 346,86 364,08 362,85 424,35 1) Wersja EF sterowana pilotem dostępna za dopłatą 150 zł netto. Przełącznik ścienny lub pilot należy zamawiać osobno 2) SB - kołnierz zawierający butyl i uszczelki z gąbki Na specjalne zamówienie dostępne są okna w oblachowaniu z patynowanego tytan-cynku (TV), z miedzi (CU) lub w dowolnym kolorze RAL, w sprawie wyceny prosimy o kontakt z Biurem Obsługi Klienta. Uwaga: Okna z zamontowanym termo-blokiem nie posiadają wywietrznika w ramie. * Okna Designo R4 RotoTronic dostępne są również w wersji bez termo-bloku w cenie niższej o 159 zł netto. Cennik Dodatkowe informacje na temat rodzajów pokryć znajdują się na stronie 4.

8 Okleina drewnopodobna Okleina drewnopodobna do okien dachowych z PVC (K) Designo R4/R7 Złoty dąb Designo R4/R7 Sosna Designo R4/R7 Okna Designo R7/R4 okleina drewnopodobna złoty dąb Okleina drewnopodobna do okien Designo R48A i Designo R78A wyceniana jest na specjalne zamówienie - prosimy o kontakt z Biurem Obsługi Klienta. Rozmiar 5/7 5/9 5/11 6/11 6/14 7/9 7/11 7/14 Wymiar zewnętrzny w cm 54/78 54/98 54/118 65/118 65/140 74/98 74/118 74/140 Powierzchnia szyby w m 2 0,24 0,31 0,39 0,50 0,61 0,48 0,59 0,72 Okna Designo R45 Złoty dąb, szyba Roto blueline, 2-szybowy pakiet energooszczędny: od zewnątrz szkło hartowane, z termo-blokiem R45 KG z PVC okleina złoty dąb netto 1 202, , , ,00 * 1 424, , ,00 brutto 1 478, , , ,88 * 1 751, , ,64 Okna Designo R45 Sosna, szyba Roto blueline, 2-szybowy pakiet energooszczędny: od zewnątrz szkło hartowane, z termo-blokiem R45 KK z PVC okleina sosna netto 1 202, , , ,00 * 1 424, , ,00 brutto 1 478, , , ,88 * 1 751, , ,64 Okna Designo R75 Złoty dąb, szyba Roto blueline, 2-szybowy pakiet energooszczędny: od zewnątrz szkło hartowane, z termo-blokiem R75 KG z PVC okleina złoty dąb netto 1 321, , , , , , , ,00 brutto 1 624, , , , , , , ,09 Okna Designo R75 Sosna, szyba Roto blueline, 2-szybowy pakiet energooszczędny: od zewnątrz szkło hartowane, z termo-blokiem R75 KK z PVC okleina sosna netto 1 321, , , , , , , ,00 brutto 1 624, , , , , , , ,09 * Wycena na indywidualne zamówienia, prosimy o kontakt z Biurem Obsługi Klienta. 8 Cennik 2012

9 Okleina drewnopodobna Okleina drewnopodobna do okien dachowych z PVC (K) Designo R6/R8 Złoty dąb Designo R8/R6 Sosna Designo R8/R6 Okno Designo R8 okleina drewnopodobna mahoń Okleina drewnopodobna do okien Designo R8 i Designo R6 wyceniana jest na specjalne zamówienie - prosimy o kontakt z Biurem Obsługi Klienta. Czarny dąb Designo R8/R6 Orzech Designo R8/R6 Mahoń Designo R8/R6 7/16 9/9 9/11 9/14 11/9 11/11 11/14 Rozmiar 74/160 94/98 94/118 94/ /98 114/ /140 Wymiar zewnętrzny w cm 0,84 0,64 0,80 0,97 0,80 1,00 1,22 Powierzchnia szyby w m 2 * 1 706, ,00 * 1 820, ,00 netto * 2 098, ,15 * 2 238, ,64 brutto R45 KG z PVC okleina złoty dąb * 1 706, ,00 * 1 820, ,00 netto * 2 098, ,15 * 2 238, ,64 brutto R45 KK z PVC okleina sosna 2 106, , , , , , ,00 netto 2 590, , , , , , ,46 brutto R75 KG z PVC okleina złoty dąb 2 106, , , , , , ,00 netto 2 590, , , , , , ,46 brutto R75 KK z PVC okleina sosna Cennik

10 Kołnierze uszczelniające Kołnierze do zespoleń okien dachowych Designo z termo-blokiem i bez termo-bloku (ZIE, SDS, SNO, BTN, EZI) Rozmiar 5/7 5/9 6/11 6/14 7/9 7/11 7/14 7/16 9/11 9/14 11/11 11/14 Wymiar zewnętrzny w cm 54/78 54/98 65/118 65/140 74/98 74/118 74/140 74/160 94/118 94/ / /140 Kołnierze zespolone w zabudowie szeregowej lub pionowej (tandem) 2 x 1 - dwa okna obok siebie lub 1 x 2 - dwa okna jedno nad drugim 1) (pokrycia faliste SB) netto 508,00 522,00 556,00 572,00 562,00 576,00 596,00 610,00 596,00 620,00 632,00 664,00 brutto 624,84 642,06 683,88 703,56 691,26 708,48 733,08 750,30 733,08 762,60 777,36 816,72 Kołnierze zespolone w zabudowie szeregowej 3 x 1 - trzy okna obok siebie 1) (pokrycia faliste SB) netto 762,00 783,00 834,00 858,00 843,00 864,00 894,00 915,00 894,00 930,00 948,00 996,00 brutto 937,26 963, , , , , , , , , , ,08 Kołnierze zespolone w zabudowie pionowej i szeregowej (kombi) 2 x 2 okna - jedno nad drugim i obok siebie 1) (pokrycia faliste SB) netto 1 016, , , , , , , , , , , ,00 brutto 1 249, , , , , , , , , , , ,44 1) Przy zamówieniu konieczne jest podanie rozstawu między oknami wynikającego z grubości krokwi Ceny dla warunków standardowych dla okien z termo-blokiem tzn. blachy poprzeczne MEB mm. U-blachy korytkowe pionowe górne i dolne dla odstępów między oknami w poziomie mm. Ceny dla warunków standardowych dla okien bez termo-bloku tzn. blachy poprzeczne MEB mm. U-blachy korytkowe pionowe górne i dolne dla odstępów między oknami w poziomie mm. W przypadku pokryć innych niż faliste prosimy o kontakt z Biurem Obsługi Klienta. Okna fasadowe WFA Designo R1 H/K Rozmiar 7/6 9/6 11/6 7/9 9/9 11/9 7/11 9/11 7/13 Wymiar zewnętrzny okna z drewna H w mm Wymiar zewnętrzny okna z PVC K w mm 726x x x x x x x x x x x x x x x x x x1380 Okna fasadowe z drewna (standardowo w osłonie z aluminium), 2-szybowy pakiet energooszczędny: od zewnątrz szyba hartowana, od wewnątrz szyba bezpieczna klejona Okna fasadowe WFA Designo R1 Wraz z systemem kołnierzy uszczelniających tworzą funkcjonalne przyłącza fasadowe do okien dachowych. Dostępne w wersji uchylnej (standard), uchylno-rozwiernej lub ze szkleniem stałym. Bezpieczeństwo zapewnia pakiet szybowy z bezpiecznym szkłem klejonym oraz klamka z kluczykiem (w standardzie w wersji uchylno- -rozwiernej). WFA R18 H AL netto 1 329, , , , , , , , ,00 brutto 1 634, , , , , , , , ,60 Okna fasadowe z PVC (standardowo bez osłony z aluminum), 2-szybowy pakiet energooszczędny: od zewnątrz szyba hartowana, od wewnątrz szyba bezpieczna klejona WFA R18 K netto 1 844, , , , , , , , ,00 brutto 2 268, , , , , , , , ,10 Na specjalne zamówienie dostępne są okna w oblachowaniu w dowolnym kolorze RAL. Prosimy o kontakt z Biurem Obsługi Klienta. Okna fasadowe z drewna i PVC dostępne są w wersji uchylno-rozwiernej (otwierane w prawo lub w lewo) za dopłatą 280 zł netto dla okien z drewna lub 350 zł netto dla okien z PVC. Okna fasadowe z drewna dostępne są w wersji nieotwieralnej FIX z oblachowaniem taniej o 70 zł netto lub bez oblachowania taniej o 280 zł netto. Rozmiar 7/9 7/11 7/14 7/16 9/11 9/14 11/11 11/14 Wymiar zewnętrzny w cm 74/98 74/118 74/140 74/160 94/118 94/ / /140 Kołnierze pojedyncze do okien fasadowych z termo-blokiem netto 785,00 793,00 805,00 820,00 825,00 835,00 865,00 876,00 brutto 965,55 975,39 990, , , , , ,48 Kołnierze zespolone do okien fasadowych z termo-blokiem 2x1 - dwa okna obok siebie netto 1 374, , , , , , , ,00 brutto 1 690, , , , , , , ,59 10 Cennik 2012

11 Wyłazy dachowe Wyłazowe okna połaciowe Lucarno L R27 H / L 217 H RAL Rozmiar 4/5 4/6 4/7 8/8 Wymiar zewnętrzny w cm 45/55 45/60 45/73 86/86 Powierzchnia szyby w m 2 0,20 0,22 0,28 0,66 L R27 H / 217 H RAL to wygodny sposób na doświetlenie i przewietrzenie pomieszczeń nieogrzewanych i niemieszkalnych, np. strychu. Wyłaz posiada ogranicznik otwarcia oraz szybę hartowaną z dwóch stron: zewnętrznej i wewnętrznej. L R27 H, pakiet szybowy U g = 3,0 W/m 2 K, szyba zewn. i wew. hartowana, ogranicznik otwarcia, wyłaz zespolony z kołnierzem uszczelniającym do pokryć profilowanych lub płaskich, w standardowym kolorze antracyt metalic R703 L R27 H z drewna netto 308,00 346,00 otwierany do góry brutto 378,84 425,58 L R27 H z drewna otwierany na bok: lewo- lub prawostronny netto 342,00 870,00 brutto 420, ,10 L 217 H RAL, pakiet szybowy U g = 3,0 W/m 2 K, szyba zewn. i wew. hartowana, ogranicznik otwarcia, wyłaz zespolony z kołnierzem uszczelniającym do pokryć profilowanych lub płaskich - dostępny w dwóch kolorach RAL: ceglasty RAL 8023 lub szary RAL 7024 L 217 H RAL z drewna netto 401,00 450,00 otwierany do góry brutto 493,23 553,50 L 217 H RAL z drewna otwierany na bok: lewo- lub prawostronny netto 445, ,00 brutto 547, ,29 Wyłazy dachowe A Designo R3 H/K Rozmiar 5/9 6/11 7/9 9/9 Wymiar zewnętrzny w cm 54/98 65/118 74/98 94/98 Powierzchnia szyby w m 2 0,31 0,50 0,48 0,64 Wyłaz A Designo R3 z powodzeniem może być stosowany w pomieszczeniach mieszkalnych dzięki takim samym parametrom izolacyjnym jak w standardowych oknach dachowych. Na zdjęciu wyłaz oznaczany jako prawy. A Designo R35 * z termo-blokiem, szyba Roto blueline, 2-szybowy pakiet energooszczędny: od zewnątrz szkło hartowane A R35 H z drewna otwierany na bok: lewo- lub prawostronny A R35 K z PVC otwierany na bok: lewo- lub prawostronny * kołnierz należy zamówić oddzielnie netto 1 090, , , ,00 brutto 1 340, , , ,00 netto 1 260, , ,00 brutto 1 549, , ,40 Wyłazy bezpieczeństwa WSA Designo R8 H/K Rozmiar 7/14 11/14 Wymiar zewnętrzny w cm 74/ /140 Powierzchnia szyby w m 2 0,63 1,10 Wyłaz WSA Designo R8 Wyłaz bezpieczeństwa - uaktywnione dwa siłowniki pneumatyczne uchylają skrzydło o 60 o, umożliwiając ewakuację przez otwór o wysokości 1,2 m. Na co dzień wyłaz może pełnić funkcję uchylnego, komfortowego okna dachowego. WSA Designo R85 z termo-blokiem, szyba Roto blueline, 2-szybowy pakiet energooszczędny: od zewnątrz szkło hartowane WSA R85 H z drewna netto 2 700, ,00 brutto 3 321, ,50 WSA R85 K z PVC netto 2 800, ,00 brutto 3 444, ,50 WSA Designo R89E z termo-blokiem, szyba Roto blueline NE, 3-szybowy pakiet niskoemisyjny, wszystkie szyby hartowane, powłoka samoczyszcząca Aquaclear WSA R89E H z drewna netto 3 450, ,00 brutto 4 243, ,80 WSA R89E K z PVC netto 3 540, ,00 brutto 4 354, ,60 Cennik

12 Kołnierze uszczelniające System do dachów płaskich System do dachów płaskich Designo EBR FLD Zalety w skrócie: stabilny i zatrzymujący ciepło system do dachów płaskich dla wszystkich okien dachowych Roto z termo-blokiem optymalny dopływ światła szeroki zakres tolerancji montażu dzięki konstrukcji pasującej do różnych otworów w dachu w odróżnieniu do tradycyjnych świetlików kopułowych różnorodne możliwości zaciemnienia pomieszczenia i ochrony przed słońcem efektywne wietrzenie Zakres zastosowania: nachylenie dachu od 0 do 30 System do dachów płaskich podnosi okno o około 20 o w stosunku do kąta nachylenia dachu Rozmiar 5/7 5/9 6/11 7/9 7/11 7/14 9/11 9/14 11/11 11/14 Szerokość w cm Wysokość w cm (min/max) 75/95 95/120 65/118 95/ / / / / / /155 Powierzchnia szyby w m 2 0,19 0,25 0,50 0,41 0,51 0,63 0,70 0,86 0,90 1,10 EBR Rx 1x1 FLD AL netto 884,00 941,00 993,00 974, , , , , , ,00 brutto 1 087, , , , , , , , , ,53 12 Cennik 2012

13 Kołnierze uszczelniające System podwyższający Pojedynczy system podwyższający Designo ERA Rx 1x1 Zalety w skrócie: stabilny i zatrzymujący ciepło system podwyższający wszystkie części do montażu w jednym zestawie więcej przestrzeni w pomieszczeniu w przypadku małego kąta nachylenia dachu pasujący do dowolnego modelu okna Zakres zastosowania: nachylenie dachu od 15 Zawartość zestawu izolowane termicznie ramy systemu podwyższającego, kołnierz uszczelniający z aluminium w kolorze antracyt metallic, za dopłatą miedź, tytan-cynk patynowany lub dowolny kolor RAL Montaż 1. Połączenie ram systemu oraz ich skręcenie 2. Ułożenie konstrukcji ramowej na dachu, dopasowanie do otworu i przytwierdzenie 3. Wstawienie, wyregulowanie i przymocowanie okna 4. Połączenie całości i zamontowanie kołnierza uszczelniającego Rozmiar 5/7 5/9 6/11 7/9 7/11 7/14 9/11 9/14 11/11 11/14 Wymiar zewnętrzny w cm 54/78 54/98 65/118 74/98 74/118 74/140 94/118 94/ / /140 ERA Rx 1x1 ZIE AL netto 1 755, , , , , , , , , ,00 brutto 2 158, , , , , , , , , ,22 Cennik

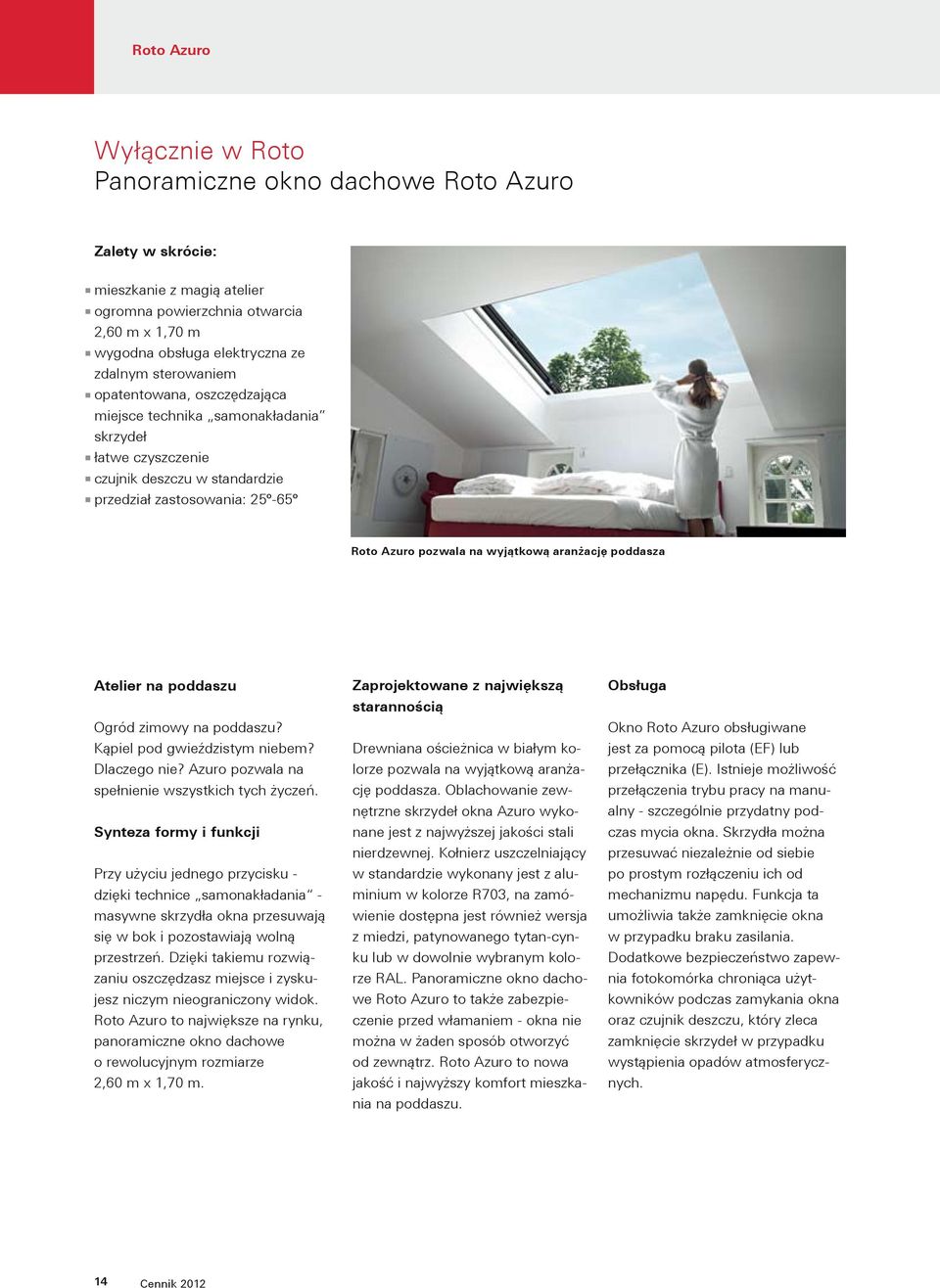

14 Roto Azuro Wyłącznie w Roto Panoramiczne okno dachowe Roto Azuro Zalety w skrócie: mieszkanie z magią atelier ogromna powierzchnia otwarcia 2,60 m x 1,70 m wygodna obsługa elektryczna ze zdalnym sterowaniem opatentowana, oszczędzająca miejsce technika samonakładania skrzydeł łatwe czyszczenie czujnik deszczu w standardzie przedział zastosowania: 25º-65º Roto Azuro pozwala na wyjątkową aranżację poddasza Atelier na poddaszu Ogród zimowy na poddaszu? Kąpiel pod gwieździstym niebem? Dlaczego nie? Azuro pozwala na spełnienie wszystkich tych życzeń. Synteza formy i funkcji Przy użyciu jednego przycisku - dzięki technice samonakładania - masywne skrzydła okna przesuwają się w bok i pozostawiają wolną przestrzeń. Dzięki takiemu rozwiązaniu oszczędzasz miejsce i zyskujesz niczym nieograniczony widok. Roto Azuro to największe na rynku, panoramiczne okno dachowe o rewolucyjnym rozmiarze 2,60 m x 1,70 m. Zaprojektowane z największą starannością Drewniana ościeżnica w białym kolorze pozwala na wyjątkową aranżację poddasza. Oblachowanie zewnętrzne skrzydeł okna Azuro wykonane jest z najwyższej jakości stali nierdzewnej. Kołnierz uszczelniający w standardzie wykonany jest z aluminium w kolorze R703, na zamówienie dostępna jest również wersja z miedzi, patynowanego tytan-cynku lub w dowolnie wybranym kolorze RAL. Panoramiczne okno dachowe Roto Azuro to także zabezpieczenie przed włamaniem - okna nie można w żaden sposób otworzyć od zewnątrz. Roto Azuro to nowa jakość i najwyższy komfort mieszkania na poddaszu. Obsługa Okno Roto Azuro obsługiwane jest za pomocą pilota (EF) lub przełącznika (E). Istnieje możliwość przełączenia trybu pracy na manualny - szczególnie przydatny podczas mycia okna. Skrzydła można przesuwać niezależnie od siebie po prostym rozłączeniu ich od mechanizmu napędu. Funkcja ta umożliwia także zamknięcie okna w przypadku braku zasilania. Dodatkowe bezpieczeństwo zapewnia fotokomórka chroniąca użytkowników podczas zamykania okna oraz czujnik deszczu, który zleca zamknięcie skrzydeł w przypadku wystąpienia opadów atmosferycznych. 14 Cennik 2012

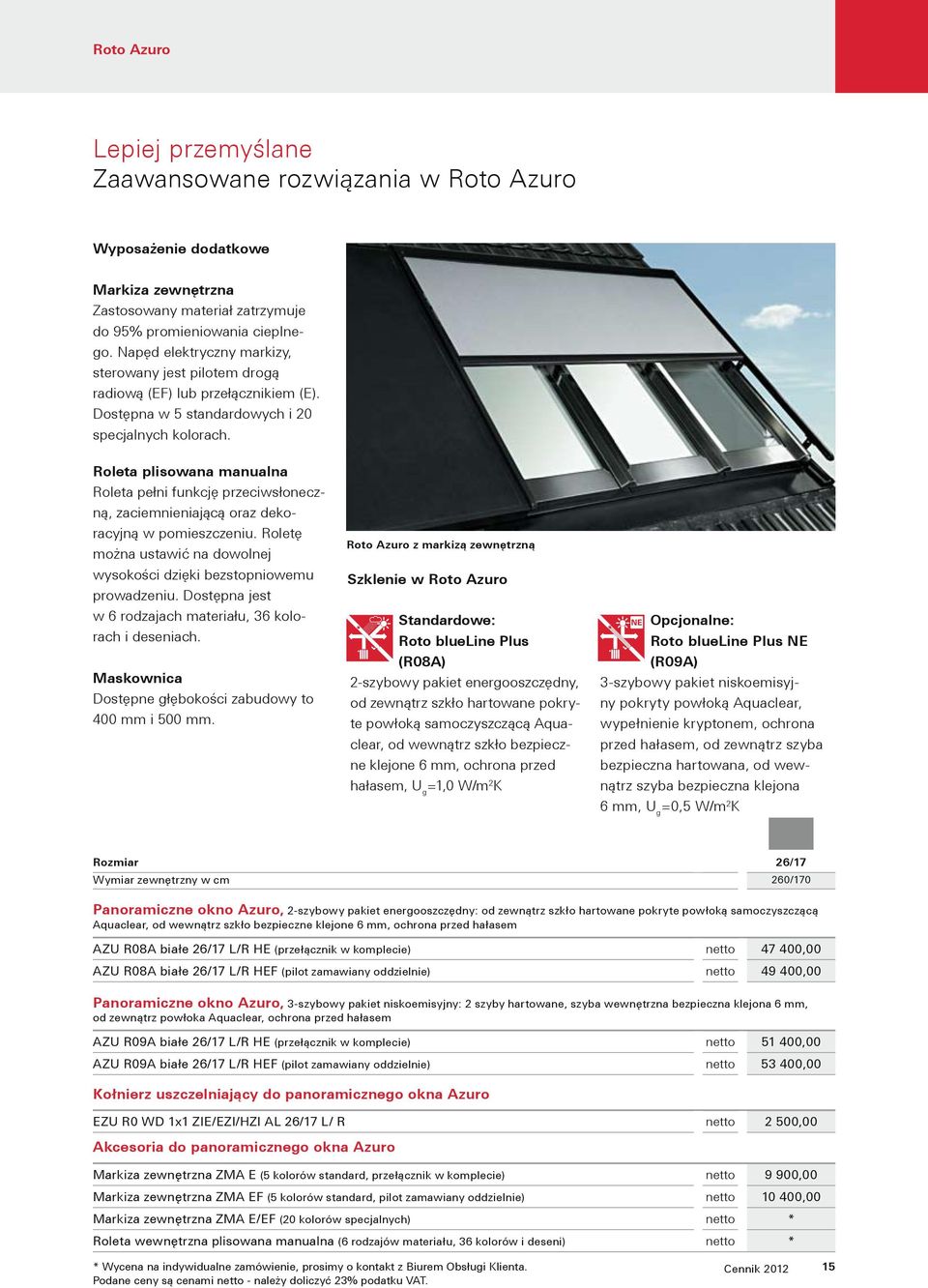

15 Roto Azuro Lepiej przemyślane Zaawansowane rozwiązania w Roto Azuro Wyposażenie dodatkowe Markiza zewnętrzna Zastosowany materiał zatrzymuje do 95% promieniowania cieplnego. Napęd elektryczny markizy, sterowany jest pilotem drogą radiową (EF) lub przełącznikiem (E). Dostępna w 5 standardowych i 20 specjalnych kolorach. Roleta plisowana manualna Roleta pełni funkcję przeciwsłoneczną, zaciemnieniającą oraz dekoracyjną w pomieszczeniu. Roletę można ustawić na dowolnej wysokości dzięki bezstopniowemu prowadzeniu. Dostępna jest w 6 rodzajach materiału, 36 kolorach i deseniach. Maskownica Dostępne głębokości zabudowy to 400 mm i 500 mm. Roto Azuro z markizą zewnętrzną Szklenie w Roto Azuro Standardowe: Roto blueline Plus (R08A) 2-szybowy pakiet energooszczędny, od zewnątrz szkło hartowane pokryte powłoką samoczyszczącą Aquaclear, od wewnątrz szkło bezpieczne klejone 6 mm, ochrona przed hałasem, U g =1,0 W/m 2 K Opcjonalne: Roto blueline Plus NE (R09A) 3-szybowy pakiet niskoemisyjny pokryty powłoką Aquaclear, wypełnienie kryptonem, ochrona przed hałasem, od zewnątrz szyba bezpieczna hartowana, od wewnątrz szyba bezpieczna klejona 6 mm, U g =0,5 W/m 2 K Rozmiar 26/17 Wymiar zewnętrzny w cm 260/170 Panoramiczne okno Azuro, 2-szybowy pakiet energooszczędny: od zewnątrz szkło hartowane pokryte powłoką samoczyszczącą Aquaclear, od wewnątrz szkło bezpieczne klejone 6 mm, ochrona przed hałasem AZU R08A białe 26/17 L/R HE (przełącznik w komplecie) netto ,00 AZU R08A białe 26/17 L/R HEF (pilot zamawiany oddzielnie) netto ,00 Panoramiczne okno Azuro, 3-szybowy pakiet niskoemisyjny: 2 szyby hartowane, szyba wewnętrzna bezpieczna klejona 6 mm, od zewnątrz powłoka Aquaclear, ochrona przed hałasem AZU R09A białe 26/17 L/R HE (przełącznik w komplecie) netto ,00 AZU R09A białe 26/17 L/R HEF (pilot zamawiany oddzielnie) netto ,00 Kołnierz uszczelniający do panoramicznego okna Azuro EZU R0 1x1 ZIE/EZI/HZI AL 26/17 L/ R netto 2 500,00 Akcesoria do panoramicznego okna Azuro Markiza zewnętrzna ZMA E (5 kolorów standard, przełącznik w komplecie) netto 9 900,00 Markiza zewnętrzna ZMA EF (5 kolorów standard, pilot zamawiany oddzielnie) netto ,00 Markiza zewnętrzna ZMA E/EF (20 kolorów specjalnych) netto * Roleta wewnętrzna plisowana manualna (6 rodzajów materiału, 36 kolorów i deseni) netto * * Wycena na indywidualne zamówienie, prosimy o kontakt z Biurem Obsługi Klienta. Podane ceny są cenami netto - należy doliczyć 23% podatku VAT. Cennik

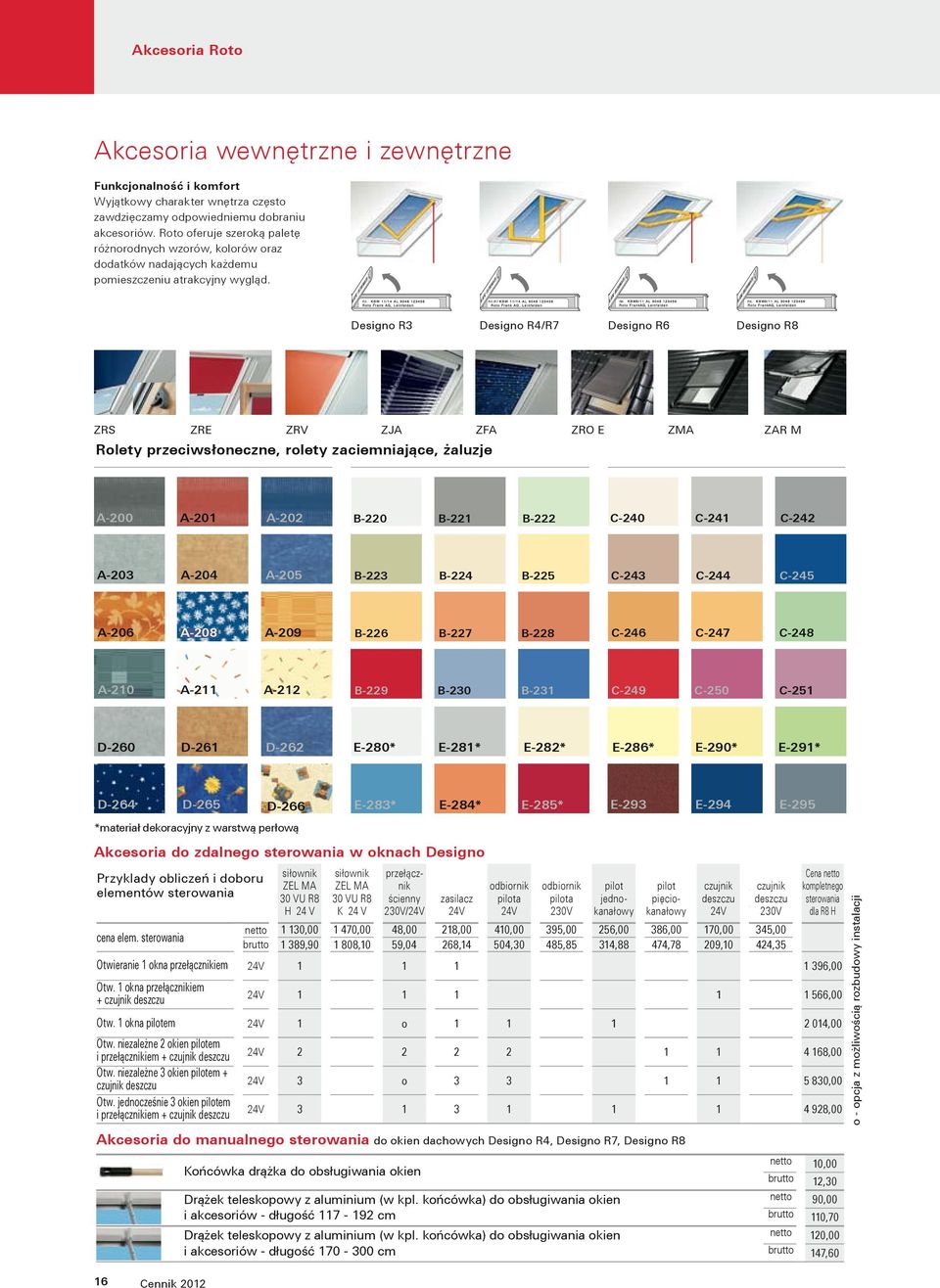

16 Akcesoria Roto Akcesoria wewnętrzne i zewnętrzne Funkcjonalność i komfort Wyjątkowy charakter wnętrza często zawdzięczamy odpowiedniemu dobraniu akcesoriów. Roto oferuje szeroką paletę różnorodnych wzorów, kolorów oraz dodatków nadających każdemu pomieszczeniu atrakcyjny wygląd. R3. R4./R7 R6. R8. Designo R3 Designo R4/R7 Designo R6 Designo R8 ZRS ZRE ZRV ZJA ZFA Rolety przeciwsłoneczne, rolety zaciemniające, żaluzje ZRO E ZMA ZAR M A-200 A-201 A-202 B-220 B-221 B-222 C-240 C-241 C-242 A-203 A-204 A-205 B-223 B-224 B-225 C-243 C-244 C-245 A-206 A-208 A-209 B-226 B-227 B-228 C-246 C-247 C-248 A-210 A-211 A-212 B-229 B-230 B-231 C-249 C-250 C-251 D-260 D-261 D-262 E-280* E-281* E-282* E-286* E-290* E-291* D-264 D-265 D-266 *materiał dekoracyjny z warstwą perłową Akcesoria do zdalnego sterowania w oknach Designo Przykład s i ł nia o w n i k s i ł 5/9 o w n i k przełącznik odbiornik odbiornik pilot pilot czujnik czujnik kompletnego 6/11 6/14 7/9 7/11 7/14 7/16 9/11 9/14 Cena 11/1 netto Przyklady obliczeń i doboru ZEL MA ZEL MA i elementów dobór elementów sterowania 3054/78 VU R8 3054/98 VU R8 65/118 ścienny 65/140 zasilacz 74/98 pilota 74/118 pilota 74/140 jednokanałowy 0,63 kanałowy 0,73 0,70 24V 0,70 230V dla 0,70 R8 H 74/160 pięcio- deszczu 94/78 94/140 deszczu 114/118 sterowania sterowania H 0,19 24 V K 0,25 24 V 230V/24V 0,42 0,52 24V 0,41 24V 0,51 230V netto 1 130, ,00 48,00 218,00 410,00 395,00 256,00 386,00 170,00 345,00 cena elem. sterowania brutto 1 389, ,10 59,04 268,14 504,30 485,85 314,88 474,78 209,10 424,35 Otwieranie 1 okna przełącznikiem Otw. 1 okna przełącznikiem + czujnik deszczu Otw. 1 okna pilotem Otw. niezależne 2 okien pilotem i przełącznikiem + czujnik deszczu Otw. niezależne 3 okien pilotem + czujnik deszczu Otw. jednocześnie 3 okien pilotem i przełącznikiem + czujnik deszczu E-283* E-284* E-285* E-293 E-294 E V ,00 24V ,00 24V 1 o ,00 24V ,00 24V 3 o ,00 24V ,00 Akcesoria do manualnego sterowania do okien dachowych Designo R4, Designo R7, Designo R8 o - opcja z możliwością rozbudowy instalacji Końcówka drążka do obsługiwania okien Drążek teleskopowy z aluminium (w kpl. końcówka) do obsługiwania okien i akcesoriów - długość cm Drążek teleskopowy z aluminium (w kpl. końcówka) do obsługiwania okien i akcesoriów - długość cm netto 10,00 brutto 12,30 netto 90,00 brutto 110,70 netto 120,00 brutto 147,60 16 Cennik 2012

17 Akcesoria Roto Rozmiar 5/7 5/9 6/11 6/14 7/9 7/11 7/14 7/16 9/11 9/14 11/11 11/14 Wymiar zewnętrzny w cm 54/78 54/98 65/118 65/140 74/98 74/118 74/140 74/160 94/118 94/ / /140 Rolety przeciwsłoneczne, wersja Standard ZRS grupa A grupa B grupa C netto 165,00 165,00 190,00 190,00 222,00 222,00 222,00 222,00 258,00 258,00 302,00 302,00 brutto 202,95 202,95 233,70 233,70 273,06 273,06 273,06 273,06 317,34 317,34 371,46 371,46 netto 157,00 157,00 180,00 180,00 210,00 210,00 210,00 210,00 242,00 242,00 282,00 282,00 brutto 193,11 193,11 221,40 221,40 258,30 258,30 258,30 258,30 297,66 297,66 346,86 346,86 netto 112,00 112,00 121,00 121,00 136,00 136,00 136,00 136,00 148,00 148,00 162,00 162,00 brutto 137,76 137,76 148,83 148,83 167,28 167,28 167,28 167,28 182,04 182,04 199,26 199,26 Rolety przeciwsłoneczne, wersja Exclusiv ZRE grupa A grupa B grupa C Rolety zaciemniające ZRV grupa D, E netto 240,00 246,00 280,00 292,00 316,00 324,00 333,00 340,00 366,00 376,00 408,00 416,00 brutto 295,20 302,58 344,40 359,16 388,68 398,52 409,59 418,20 450,18 462,48 501,84 511,68 netto 233,00 238,00 270,00 282,00 303,00 311,00 320,00 327,00 350,00 360,00 388,00 395,00 brutto 286,59 292,74 332,10 346,86 372,69 382,53 393,60 402,21 430,50 442,80 477,24 485,85 netto 187,00 192,00 210,00 224,00 230,00 237,00 246,00 253,00 258,00 265,00 271,00 280,00 brutto 230,01 236,16 258,30 275,52 282,90 291,51 302,58 311,19 317,34 325,95 333,33 344,40 netto 308,00 320,00 364,00 377,00 375,00 385,00 405,00 416,00 455,00 465,00 518,00 528,00 brutto 378,84 393,60 447,72 463,71 461,25 473,55 498,15 511,68 559,65 571,95 637,14 649,44 Rolety zaciemniające ZRV E, elektryczne grupa D, E netto 1 245, , , , , , , , , , ,00 brutto 1 531, , , , , , , , , , ,54 Żaluzje ZJA biała A-609, beżowa A-620 pozostałe kolory netto 270,00 285,00 320,00 342,00 315,00 335,00 358,00 390,00 368,00 396,00 410,00 438,00 brutto 332,10 350,55 393,60 420,66 387,45 412,05 440,34 479,70 452,64 487,08 504,30 538,74 netto 278,00 295,00 336,00 360,00 330,00 354,00 382,00 407,00 394,00 428,00 442,00 477,00 brutto 341,94 362,85 413,28 442,80 405,90 435,42 469,86 500,61 484,62 526,44 543,66 586,71 Żaluzje ZJA E, elektryczne biała A-609, beżowa A-620, pozostałe kolory Rolety plisowane ZFA grupa 1: A i B grupa 2: C, D, E, F roleta plisowana DUO netto 880,00 895,00 929,00 946,00 920,00 940,00 958,00 975, , , , ,00 brutto 1 082, , , , , , , , , , , ,34 netto 275,00 295,00 340,00 366,00 342,00 362,00 392,00 430,00 412, , ,00 508,00 brutto 338,25 362,85 418,20 450,18 420,66 445,26 482,16 528, , , ,64 624,84 netto 311,00 341,00 410,00 450,00 413,00 445,00 490,00 548,00 524, , ,00 676,00 brutto 382,53 419,43 504,30 553,50 507,99 547,35 602,70 674, ,52 713, ,30 831,48 netto 482,00 515,00 616,00 680,00 626,00 678,00 745,00 820,00 800,00 888,00 932, ,00 brutto 592,86 633,45 757,68 836,40 769,98 833,94 916, , , , , ,82 Rolety zewnętrzne RotoTherm ZRO M, manualne Do wszystkich typów okien netto 1 215, , , , , , , , , , , ,00 brutto 1 494, , , , , , , , , , , ,00 Rolety zewnętrzne RotoTherm ZRO E/EF/SF, elektryczne E 230V (w kpl. bez przełącznika) EF 230V (w kpl. bez pilota) SF Solar (w kpl. z pilotem) netto 1 465, , , , , , , , , , , ,00 brutto 1 801, , , , , , , , , , , ,50 netto 1 945, , , , , , , , , , , ,00 brutto 2 392, , , , , , , , , , , ,90 netto 2 590, , , , , , , , , , , ,00 brutto 3 185, , , , , , , , , , , ,50 Markizy zewnętrzne ZMA E/EF/SF, elektryczne E 230V (w kpl. bez netto 1 465, , , , , , , , , , , ,00 przełącznika) brutto 1 801, , , , , , , , , , , ,50 EF 230V (w kpl. bez netto 1 945, , , , , , , , , , , ,00 pilota) brutto 2 392, , , , , , , , , , , ,90 SF Solar netto 2 590, , , , , , , , , , , ,00 (w kpl. z pilotem) brutto 3 185, , , , , , , , , , , ,50 Markizy zewnętrzne Screen ZAR szara 001 netto 238,00 238,00 254,00 254,00 270,00 270,00 270,00 295,00 299,00 299,00 327,00 327,00 brutto 292,74 292,74 312,42 312,42 332,10 332,10 332,10 362,85 367,77 367,77 402,21 402,21 Cennik

18 Zestaw ASA ECO - hydro- i wiatroizolacja* Przy zamówieniu podajesz tylko szerokość okna, długość jest jednakowa dla wszystkich rozmiarów. Zalety w skrócie: szczelne połączenie ochrona przed wiatrem (w przypadku montażu pod kontrłatami) * Montaż pod kontrłatami połączenie wodo- i wiatroszczelne (zalecane) EZB ASA ECO netto 99,00 brutto 121,77 Zestaw AAS - wiatro- i hydroizolacja Zalety w skrócie: szczelne połączenie - skuteczna ochrona przed wiatrem i deszczem oszczędność czasu przy montażu dzięki bocznym profilom aluminiowym likwidacja ryzyka powstawania kondensatu pary wodnej na ościeżnicy Roto opracowało specjalny zestaw montażowy AAS gwarantujący pewne i szczelne połączenie okna z folią dachową EZB AAS netto 187,00 brutto 230,01 Zestaw MDA - termo-, wiatro- i hydroizolacja Dodatkowym rozwiązaniem zapewniającym eliminację mostków termicznych jest zestaw montażowo-izolacyjny MDA, zapewniający dodatkowe zabezpieczenie w miejscu połączenia okna dachowego z folią wstępnego krycia. Poprawa współczynnika termoizolacji o 0,1 W/m 2 K* Zalety w skrócie: dodatkowe zabezpieczenie przed wiatrem i wilgocią poprawa termoizolacji okna o 0,1 W/m 2 K* EZB MDA 60x70 05/07 netto 247,00 brutto 303,81 EZB MDA 60x70 07/09 netto 302,00 brutto 371,46 EZB MDA 60x70 09/11 netto 357,00 brutto 439,11 EZB MDA 60x70 05/09 netto 275,00 brutto 338,25 EZB MDA 60x70 07/11 netto 320,00 brutto 393,60 EZB MDA 60x70 09/14 netto 378,00 brutto 464,94 EZB MDA 60x70 06/11 netto 313,00 brutto 384,99 EZB MDA 60x70 07/14 netto 351,00 brutto 431,73 EZB MDA 60x70 11/11 netto 384,00 brutto 472,32 EZB MDA 60x70 06/14 netto 340,00 brutto 418,20 EZB MDA 60x70 07/16 netto 377,00 brutto 463,71 EZB MDA 60x70 11/14 netto 412,00 brutto 506,76 * współczynnik obliczeniowy 18 Cennik 2012

19 Okna dachowe Roto z termo-blokiem i folią paroizolacyjną Co praktycznie daje termo-blok W odpowiedzi na stale rosnące koszty energii specjaliści Roto opracowali unikalny system izolacji termicznej. Jest nim termo-blok wokół ramy okna wykonany z elastycznego polipropylenu lub polietylenu*, który jest odporny na promieniowanie UV i proces utleniania. Rozwiązanie to gwarantuje wyższe parametry izolacyjne całego okna: współczynnik U w jest lepszy nawet o 15%, a temperatura miejsca połączenia ramy z ościeżem wyższa o około 5 C. Taka konstrukcja skutecznie eliminuje pojawienie się mostka termicznego w najbardziej do tej pory narażonym miejscu oraz zapobiega kondensacji pary wodnej. Termo-blok jest fabrycznie montowany do ramy okna, co znacznie ułatwia i skraca czas montażu. Takie rozwiązanie wpływa na szczelność okna pod względem przenikania wilgoci, wiatru i dźwięku oraz skutecznie zabezpiecza przed utratą ciepła z pomieszczenia. W oknach dachowych Designo R8 i Designo R6 RotoTronic termo-blok jest zamontowany w standardzie. Okna obrotowe Designo R4, jak i wysokoosiowe Designo R7 w wersji z termo-blokiem oferowane są ze stałą dopłatą 159 zł netto bez względu na rozmiar. Folia do połączeń z paroizolacją Zalety w skrócie: Wszystkie okna Roto z wyjątkiem Designo R4 bez termo-bloku posiadają w standardzie folię do połączenia z paroizolacją gwarantującą pewne i szczelne połączenie. gwarancja szczelnego połączenia ramy okna z folią paroizolacyjną oszczędność czasu - folia montowana fabrycznie w standardzie (bez dopłaty) * w oknach Designo R4/R7/R3/R5 termo-blok wykonany jest z polipropylenu, w oknach Designo R6/R8 - z polietylenu Cennik

20 Designo R5 - System oddymiający System oddymiający WRA Designo R5 H/K System WRA Designo R5 sprawdzony według norm DIN EN optymalne odprowadzanie dymu szyba wewnętrzna bezpieczna klejona fabrycznie zamontowany termo-blok System oddymiający Roto skutecznie odprowadza dym podczas pożaru Designo R5 - okno oddymiające Rozmiar 6/14 9/14 11/11 11/14 Wymiar zewnętrzny w cm 65/140 94/ / /140 Powierzchnia czynna oddymiania wg EN m 2 0,28 0,50 0,61 0,62 Napęd 24V DC/1A 24V DC/2A 24V DC/2A 24V DC/2A Okno oddymiające WRA Designo R58A H/K, * szyba Roto blueline Plus, 2-szybowy pakiet energooszczędny: od zewnątrz szkło hartowane z powłoką Aquaclear, od wewnątrz szyba klejona z ochroną przed hałasem WRA R58A H z drewna WRA R58A K z PVC netto 4 000, , , ,00 brutto 4 920, , , ,00 netto 4 200, , , ,00 brutto 5 166, , , ,75 ZEL RWA SPA 1) Cena pakietu sterującego 2A Cena pakietu sterującego 4A netto 3 590,00 brutto 4 415,70 netto 4 260,00 brutto 5 239,80 1) Centrala sterująca RWA zawiera: źródło zasilania awaryjnego, przyciski oddymiania (główny i uzupełniający), optyczny czujnik dymu i przycisk przewietrzania. Elementy systemu oddymiania Centrale sterujące-kompaktowe Centrala STZ K (2A) netto 2 380,00 brutto 2 927,40 Czujka optyczna dymu netto 380,00 brutto 467,40 Centrala STZ K (2 wyjścia po 2 A) (4A) netto 3 050,00 brutto 3 751,50 Przycisk oddymiania (standardowo potrzebne 2 szt.) netto 365,00 brutto 448,95 Centrala STZ K (2 wyjścia po 4 A) (8A) netto 4 200,00 brutto 5 166,00 Przycisk przewietrzania netto 100,00 brutto 123,00 * kołnierz należy zamówić oddzielnie 20 Cennik 2012

21 Zestawy Tabela rozmiarów uszczelniające Zewnętrzne oblachowanie Antracyt metallic, aluminium (standard) Tytan-cynk patynowany (opcja) Miedź (opcja) Kolor wg palety RAL (opcja) Okna dachowe Roto Szerokość (mm) Obrotowe F R4. F R F R8. 5/7 F R4. F R7. F R7. 7/7 F R4. F R7. 9/7 F R7. 11/7 F R7. 13/7 F R7. F R4. Wysokoosiowe 980 F R8. F R8. F R8. A R3. H F R8. A R3. A R3. 5/9 6/9 7/9 9/9 11/9 13/ F R4. F R7. F R8. F R4. F R7. F R8. F R4. F R7. F R8. F R4. F R7. F R8. F R4. F R7. F R8. F R7. Uchylno-wysokoosiowe A R3. WRA R5. 5/11 6/11 7/11 9/11 11/11 F R4. F R7. F R4. F R7. F R4. F R7. F R4. F R7. F R7. F R8. Obrotowe zdalnie sterowane Wysokość (mm) 1400 F R8. WRA R5. 6/14 F R8. WSA R8. 7/14 F R8. WRA R5. 9/14 F R8. WRA R5. WSA R8. 11/14 F R8. 13/14 T R4. T R6. Wyłaz dachowy F R F R7. F R8. F R8. F R8. A R3. 6/16 7/16 9/16 11/16 System oddymiający 1800 F R8. K F R8. K F R8. K WRA R5. Wyłaz bezpieczeństwa 6/18 7/18 9/18 WSA R8. Cennik
