7. Obliczenia hydrauliczne sieci wodociągowej przed doborem pomp

Transkrypt

1 7. Obliczenia hydrauliczne sieci wodociągowej przed doborem pomp Podczas maksymalnego godzinowego rozbioru wody (Q maxh ) Wysokość podnoszenia pomp: (15) - rzędna ciśnienia na wypływie z pompowni, m npm Δh p (Q maxh ) straty ciśnienia w pompowni II stopnia przy maksymalnym godzinowym rozbiorze wody, m - rzędna górnego zwierciadła wody w zbiorniku dolnym, m npm - rzędna terenu pompowni, m npm

2 7. Obliczenia hydrauliczne sieci wodociągowej przed doborem pomp Podczas minimalnego godzinowego rozbioru wody (Q minh ) Wysokość podnoszenia pomp: (16) R cp(qminh) - rzędna ciśnienia na wypływie z pompowni, m npm Δh p (Q minh ) straty ciśnienia w pompowni II stopnia przy minimalnym godzinowym rozbiorze wody, m - rzędna dolnego zwierciadła wody w zbiorniku dolnym, m npm (17)

3 7. Obliczenia hydrauliczne sieci wodociągowej przed doborem pomp Na podstawie Q i H dobrać jedną pompę lub kilka pracujących równolegle.

4 8. Analiza obliczeń hydraulicznych sieci wodociągowej Strefowanie sieci wodociągowej tabela 5.

5 W pompowni IIº należy zaprojektować minimum 2 pracujące pompy wirowe. W niniejszym opracowaniu założono, że w pompowni będą pracować dwie pompy połączone równolegle. Poniżej obliczono wydajności jednej pompy. Q 1pmax Q pmax 2 235,2 2 dm 117,6 s 3 m 423,4 h 3, Q 1pmin Q 2 pmin 192,4 2 dm 96,2 s 3 m 346,3 h 3.

6 Do doboru przyjęto dwa punkty pracy jednej pompy: punkt P1 - wysokość podnoszenia Hpmax oraz wydajność Q1pmax jednej pompy przy Qmaxh, punkt P2 - wysokość podnoszenia Hpmin oraz wydajność Q1pmin jednej pompy przy Qminh. Nr punktu na wykresie Q p, m 3 /h 2 Q p, m 3 /h H p, m Uwagi do sporządzenia charakterystyki jednej pompy do sporządzenia charakterystyki dwóch pomp do sporządzenia charakterystyki jednej pompy

7

8

9

10 Prędkości przepływu wody wg PN/M w przewodach ssawnych pomp wirowych: do 2,0 m/s, - w przewodach tłocznych pomp wirowych: do 4,0 m/s, - w magistralach dalekosiężnych: do 3,0 m/s, - w magistralach zasilających: 1,0 do 3,0 m/s, - w sieci miejskiej: 0,5 do 1,0 m/s, - w przewodach zasilających awaryjnych i obiegowych: do 5,0 m/s.

11 Prędkości przepływu wody wg Gabryszewskiego. - w przewodach ssawnych w pompowniach: vs = 0,8 do 1,2 m/s dla fi < 250 mm, vs = 1,0 do 1,5 m/s dla fi >250 mm, wyjątkowo dopuszcza się 2,0 m/s dla niewielkich długości rurociągów i nieznacznej wysokości ssania - w przewodach tłocznych w pompowniach: vtł = 1,0 do 1,5 m/s dla fi < 250 mm, vtł = 2,0 do 2,5 m/s dla fi > 250 mm zależnie od ich długości. - w sieci wodociągowej na terenie miasta: v = 0,50 0,80 m/s dla fi < 300 mm, v = 0,90 1,50 m/s dla di > 300 mm.

12 Dobór średnic przewodów ssawnych. Przewód ssawny na schemacie pompowni ilustruje odcinek 1-2. Przewody ssawne wszystkich pomp będą miały taką samą średnicę. Q p1 = m 3 /h Dane do doboru średnicy przewodu ssawnego: - wydajność pompy (natężenie przepływu wody w przewodzie ssawnym): - zalecana prędkość przepływu wody: vs = 0,8 1,2 m/s dla fi < 250 mm, vs = 1,0 1,5 m/s dla fi > 250 mm. Średnice należy dobierać z nomogramu dla k = 0,4 mm.

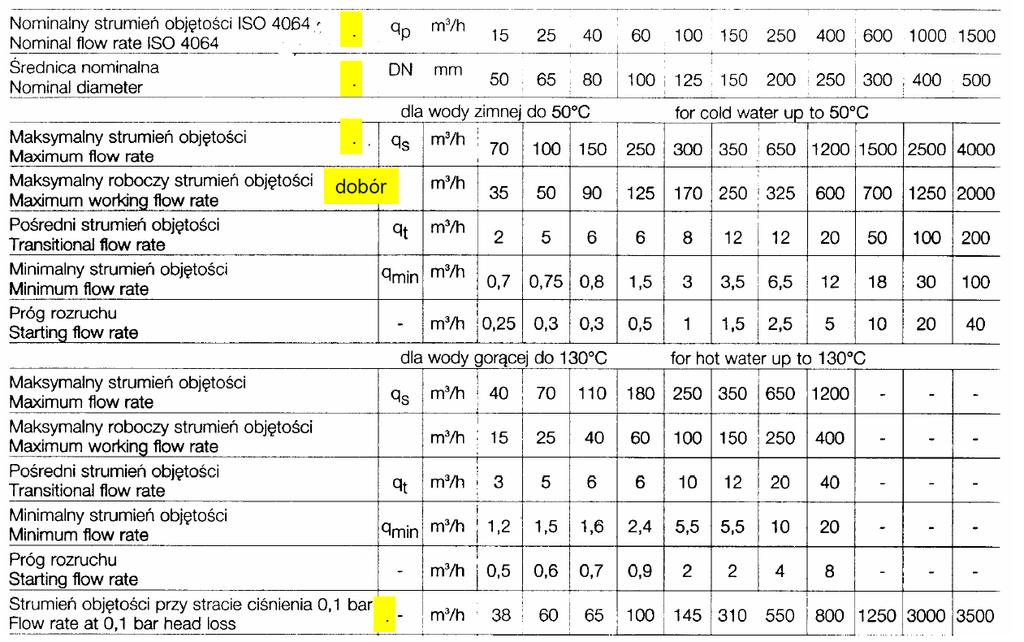

13 Średnica nominalna DN = mm, - nominalny strumień objętości qp =.. m 3 /h, - maksymalny strumień objętości qs =. m 3 /h, - strumień objętości przy stracie ciśnienia 0,1 bar Q1 =.. m 3 /h. 10. Dobór pomp w pompowni drugiego stopnia Do pomiaru ilości tłoczonej wody przyjęto wodomierz śrubowy MW produkowany przez.. Wodomierz ten dobrano na przepływ Qwodomierza równy połowie wydajności pompowni w czasie rozbioru Qmaxh (Qpmax): Qwodomierza = 0,5 Qpmax =.. m 3 /h Wodomierz dobrano tak, aby przepływ Qwodomierza był mniejszy od maksymalnego roboczego strumienia objętości. Charakterystyczne parametry przyjętego wodomierza zestawiono poniżej:

14
