1 This is a photographic template your photograph should fit precisely within this rectangle. Portfolio jednofazowych UPS Eaton Adrian Toborek 2016 Eaton Corporation. All rights reserved.

2 BRAND INCEPTION DATES: 2015 Eaton. All Rights Reserved.. 2

3 Koncepcja zasilaczy marki Eaton Seria 9 Szumy Seria 5 Przepięcia Wahania częstotliwości Długotrwałe obniżenia napięcia Seria 3 Odkształcenia harmoniczne Długotrwałe podwyższenia napięcia Zaniki napięcia Chwilowe wahania napięcia Udary napięciowe 2011 Eaton Corporation. All rights reserved. 3 3

4 Gama jednofazowych UPS na rok 2017 Premium Superior Essential Off Line 3 Line interactive Protection Station Ellipse ECO 3S 5 On Line Ellipse PRO 5P 5PX 5S 5SC 5E 9 9PX od 1 do 11kVA SX E Eaton Corporation. All rights reserved. 4

5 Funkcja EcoControl w zasilaczach serii 3 Funkcja EcoControl automatycznie wyłącza peryferia po wyłączeniu urządzenia głównego (nadrzędnego), co pozwala na oszczędność nawet do 25% energii w porównaniu do poprzedniej generacji UPSów 2011 Eaton Corporation. All rights reserved. 5 5

6 Typowe zastosowanie 5SC Ochrona serwerów, storage, urządzeń sieciowych lub zainstalowane w płytkich szafach rackowych Industrial Serwery Wyposażenie Industrial sieciowe Bankomaty, Industrial kioski Biletomaty Industrial 6 6

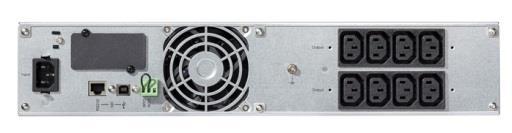

7 Eaton 5SC Rack: Łatwa instalacja Kompaktowy i wygodny design: Płytkie dla łatwiejszej instalacji w szafach do 500mm Moc Wyjścia IEC 5SC1000iR 1000VA/700W 8 IEC C13 (10A) 5SC1500iR 1500VA/1050W 8 IEC C13 (10A) 5SC2200iRT 2200VA/1980W 8 IEC C13 (10A) + 1 IEC C19 (16A) 5SC3000iRT 3000VA/2700W 8 IEC C13 (10A) + 1 IEC C19 (16A) 7 7

8 Eaton 5PX Parametry i sprawność Wydajność energetyczna UPS ze sprawnością do 99% Wyjście sinusoidalne (kompatybilność z odbiornikami A-PFC) Wysoka dostępność i wydłużony czas podtrzymania Łatwa wymiana na gorąco baterii wewnętrznych i zewnętrznych Technologia ABM wydłuża czas eksploatacji baterii do 50% Wydłużony czas podtrzymania bateryjnego z maks. 4 EBM (z automatyczną detekcją EBM) Uniwersalność Konstrukcja RT: uniwersalna stelażowo/wieżowa (zawiera wszystkie akcesoria) 3 letnia gwarancja na elektronikę, 2 letnia na baterie 2011 Eaton Corporation. All rights reserved. 8 8

9 Eaton VA Sprawność do 95% w trybie on-line 98% w trybie eco Współczynniki mocy 0,9 Wyświetlacz LCD o dużej jaskrawości ABM oraz możliwość wymiany akumulatorów Eaton 9130 Tower VA Segmentacja odbiorników Możliwość stosowania kart komunikacyjnych Wydłużony czas podtrzymania bateryjnego (do 4 EBM) Eaton 9130 Rack VA Eaton Corporation. All rights reserved. 9 9

10 Typowe aplikacje 9PX z zakresu 1-3kVA Ochrona aplikacji krytycznych, bez względu na zagrożenie Industrial MOEM Industrial Energia odnawialna Industrial Szpitale Industrial IT Servers Networking Storage Sterowanie silnikami Automatyka System SCADA Rozdzielnice Oświetlenie awaryjne Skaner CT Rentgen Monitory stanu pacjenta PC Serwery Sieci Storage 10 10

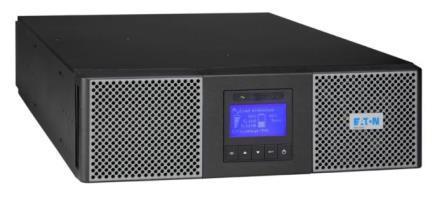

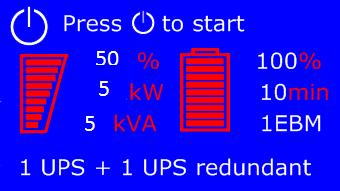

11 9PX Praca równoległa Dostępne w zakresie od 2x5kVA aż do 2x11kVA montowanych w szafach Przykład: 9PX 5kVA 2x 5kVA + Modular Easy 2012 Eaton Corporation. All rights reserved. 11

12 Typowe aplikacje UPS On-Line Przemysł, Infrastruktura, Szpitale EATON 9PX EATON 9130 EATON 9130 Morski Morskie Szafy sieciowe oraz małe DataCenter EATON 9PX 93PS* Eaton Corporation. All rights reserved. 12 * 3 fazowy UPS 12

13 EATON epdu G3 (3 Generacja) 2016 Eaton. All Rights Reserved..

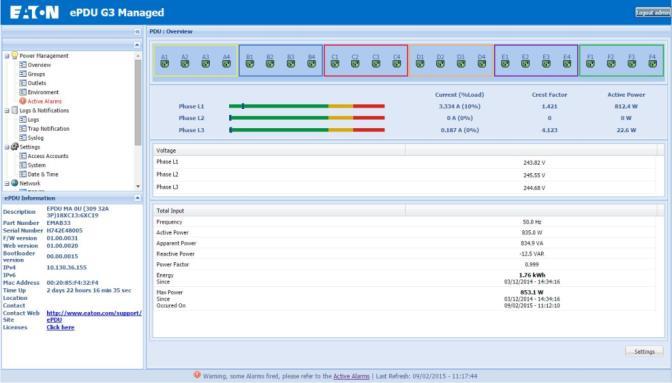

14 Funkcjonalność Eaton epdu G3 Poziomy Technologiczne Zarządzalne Funkcje listew Przełączalnych oraz z Zaawansowanym monitorowaniem Przełączalne Przełączanie gniazd oraz pomiar na wejściu i w gałęziach epdu Zaawansowane monitorowanie Monitorowane wejścia Monitorowanie podstawowe Pomiar na wejściu, na gałęziach oraz na każdym z gniazd Pomiar na wejściu oraz w gałęziach epdu Pomiar na wejściu epdu Podstawowe Basic Reliable Power Distribution Platforma G3 jest zaprojektowana, w taki sposób aby dopasować się do każdego typu aplikacji 2016 Eaton. All Rights Reserved.. 14

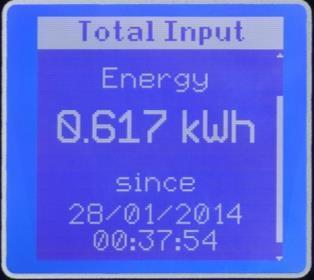

15 Zagadnienie Rozwiązanie Jak poprawnie rozliczyć pobór energii z klientem? Dokładność pomiaru IEC +/-1% Optymalizacja kosztów związanych z poborem energii wszystkich urządzeń w danej aplikacji 2016 Eaton. All Rights Reserved.. 15

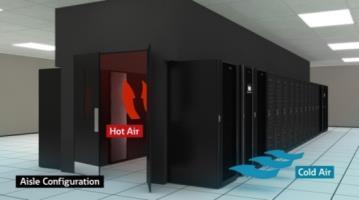

16 Zagadnienie Rozwiązanie Jak zredukować kosztu związane z chłodzeniem serwerowni? Sprzęt, który pracuje poprawnie w wyższych temperaturach Zwiększenie temperatury pracy aplikacji, pozwala na zmniejszenie kosztów związanych z chłodzeniem sprzętu Wszystkie listwy G3 pracują poprawnie do temperatury 60 C Opcjonalne czujniki środowiskowe 2016 Eaton. All Rights Reserved.. 16

17 ATS 30: Opcja redundancji maks. do 6kVA Maksymalnie do 30A (przy 35 C) Rozmiar 1U Zaciski śrubowe na wejściu i wyjściu Jedyny na rynku 30A ATS/STS w rozmiarze 1U! Połączenie sieciowe (IPV4/6, SNMP, Telnet, Radius, ) Interfejs sieciowy Źródło 1 Obciążenie Źródło 2 Interfejs użytkownika Połączenie sieciowe Eaton Corporation. All rights reserved

18 ABM Advanced Battery Management Wydłużona żywotność baterii VRLA oraz dostępność systemu Advanced Battery Management Zaawansowany algorytm ładowania baterii znacząco wydłuża żywotność baterii w porównaniu do tradycyjnych metod ładowania Mniejsza wewnętrzna korozja elektrod baterii dzięki występowaniu przerw w ładowaniu Monitorowany poziom naładowania baterii Automatyczne okresowe testy obwodu bateryjnego Ładowanie z kompensacją temperaturową (opcjonalnie) U B / Ogniwo 2.31 V 2.1 V poziom alarmu Przykładowy cykl ABM 2 dni 18 dni 2 dni Okres Okres spoczynku Okres ładowania ładowania Czas 2016 Eaton. All Rights Reserved.. 18

19 Sprawność % UPS / UPM obc.% 0% 100% System zmiennego zarządzania modułami - VMMS UPS 1 UPS 2 UPS 3 96 Sprawność UPS Eaton kVA UPS Eaton kVA UPS kVA 825kVA 1100kVA with z VMMS and i konfiguracją N+0 configuration* N+0 * Eaton kVA UPS UPS 1 UPS 2 UPS 3 84 Eaton kVA UPS 0% 100% UPS / UPM obc.% Typowy zakres pracy kVA kVA kVA kVA 9395 VMMS N Eaton. All Rights Reserved.. Obciążenie kva Uwaga: - Rysunek nie skalowany - krzywe VMMS i N+0 używające VMMS z domyślną wartością obciażenia maks. UPM % 80% (*) 19

20 Inteligent Power Manager 2012 Eaton Corporation. All rights reserved.

21 Inteligent Power Protector/Manager Intelligent Power Protector lokalne zamykanie serwerów fizycznych i wirtualnych Intelligent Power Manager jedno unikalne oprogramowanie monitoruje sprzęt Eaton, zdalnie zamyka serwery wirtualne 2011 Eaton Corporation. All rights reserved

22 Rejestracja projektów dla Reseller a EatonUpsSupport@eaton.com 2011 Eaton Corporation. All rights reserved

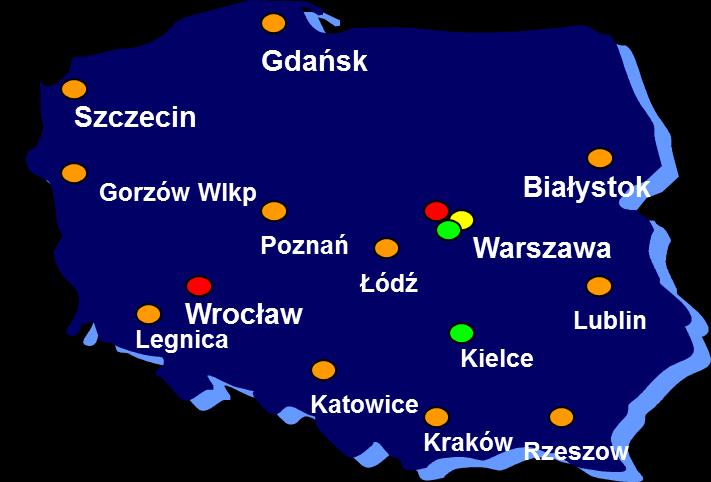

23 Organizacja serwisu Posiadamy 16 Serwisów Regionalnych w dużych miastach na terenie Polski! 2016 Eaton. All Rights Reserved.. 23
