WYKAZ PRÓB / SUMMARY OF TESTS. mgr ing. Janusz Bandel
|
|
- Edward Szymański
- 6 lat temu
- Przeglądów:
Transkrypt
1
2 Sprawozdanie z Badań Nr Strona/Page 2/24 WYKAZ PRÓB / SUMMARY OF TESTS STRONA PAGE Próba uszkodzenia przy przepięciach dorywczych TOV failure test 5 Próby wykonał / The tests were carried out by: mgr ing. Janusz Bandel
3 Sprawozdanie z Badań Nr Strona/Page 3/24 Identyfikacja obiektu / Identification of the apparatus Aparat jest skonstruowany zgodnie z rysunkiem technicznym zamieszczonym w tym sprawozdaniu. The apparatus is constructed in accordance with the drawing incorporated in this report. Rysunek techniczny Drawing:
4 Sprawozdanie z Badań Nr Strona/Page 4/24 RODZAJ PRÓBY: Próba uszkodzenia przy przepięciach dorywczych TYPE OF TEST: TOV failure test OBWÓD PROBIERCZY TEST CIRCUIT OP1 U 1 źródło napięcia U T / voltage source U T U 2 źródło napięcia U 2 / voltage source U 2 Z 1 - impedancja obwodu zwarciowego / short circuit impedance Z 2 - impedancja obwodu zwarciowego / short circuit impedance S w1 - załącznik zwarciowy/ making switch S w2 - załącznik zwarciowy/ making switch SPD - badany obiekt / tested object U Test - miejsce pomiaru napięcia na obiekcie badanym / place of voltage measurement Kształty napięć probierczych stosowanych w próbach spełniały wymagania PN-EN Obwód pomiarowy prądu zwarciowego oraz napięcia na badanym obiekcie podczas próby spełniał wymagania zawarte w następujących normie: PN-EN Całkowita niepewność pomiaru wartości: prądu zwarciowego, była mniejsza niż 3%. All wave-shapes of test voltage used in test meet requirements of PN-EN The measuring circuit meet the requirements of: PN-EN The total uncertainties of measurements of the peak value of impulse current and residual voltage were less than 3%.
5 Sprawozdanie z Badań Nr Strona/Page 5/24 2.Badania / TEST 2.1 Próba uszkodzenia przy przepięciach dorywczych (TOV) (procedura badań wg PN-EN pkt.7.7.4). 2.1 TOV failure test (test procedure acc. to EN par.7.7.4) SPD umieszczone było w prostopadłościennym drewnianym pudle, którego ścianki oddalone są o 500 mm ± 50 mm od zewnętrznych powierzchni SPD. Wewnętrzna powierzchnia pudła była pokryta bibułką, której gęstość wynosiła 20 g/m 2. Jedna ze ścian pudła (nie podstawa) była otwarta, aby umożliwić dołączenie kabli zasilających. The SPD was placed in a cuboid wooden box whose sides are 500 mm ± 50 mm away from the SPD external surfaces. The internal surface of the box is covered with the muslin paper, whose weight stands 20 g/m 2. One of the box sides (not the bottom) was open in order that the supply cables can be connected. Rys.2. Sposób zamocowania i umieszczenia SPD w drewnianym pudle. Fig.2. Method connecting and placing of SPD in wooden box.
6 Sprawozdanie z Badań Nr Strona/Page 6/24 Osc. Obiekt/Object U T [V] t T [ms] I 1 [A] U CS [V] I 2 [A] t O [ms] Rezultat / Result Skalowanie napięciowe 2883 Scaling of test voltage Skalowanie prądowe 2884 Scaling of test current - 205*) Lovos 280/5 nr *) 205*) pozytywny/positive 2886 Lovos 280/5 nr *) pozytywny/positive 2888 Lovos 280/5 nr *) 205*) pozytywny/positive 2891 Lovos 280/10 nr pozytywny/positive 2892 Lovos 280/10 nr *) 205*) pozytywny/positive 2894 Lovos 280/10 nr pozytywny/positive 2895 Lovos 440/5 nr pozytywny/positive 2897 Lovos 440/5 nr pozytywny/positive 2898 Lovos 440/5 nr *) 205*) pozytywny/positive 2902 Lovos 440/10 nr *) 205*) pozytywny/positive 2903 Lovos 440/10 nr *) 205*) pozytywny/positive 2904 Lovos 440/10 nr pozytywny/positive 2905 Lovos 660/5 nr *) 205*) pozytywny/positive 2907 Lovos 660/5 nr *) 205*) pozytywny/positive 2913 Lovos 660/5 nr *) 205*) pozytywny/positive 2910 Lovos 660/10 nr pozytywny/positive 2911 Lovos 660/10 nr pozytywny/positive 2912 Lovos 660/10 nr pozytywny/positive *) wartość spodziewana/ prospective value t T czas dołączenia badanej próbki do źródła napięcia o wartości U T / period connected test sample for voltage source equal to U T t O czas do zadziałania odłącznika / time to operating disconnector U T wartość przepięcia dorywczego / TOV value; U CS = U 0 *1,1= 230*1,1= 253 V I 1 wartość prądu płynąca przez SPD wymuszona przez źródło napięcia U T / current flowing throw SPD at connecting voltage source U T I 2 wartość prądu płynąca przez SPD wymuszona przez źródło napięcia U CS / current flowing throw SPD at connecting voltage source U CS Pozytywny rezultat próby oznacza że : papier nie zapalił się. Positive result mean that : the muslin paper don t caught fire.

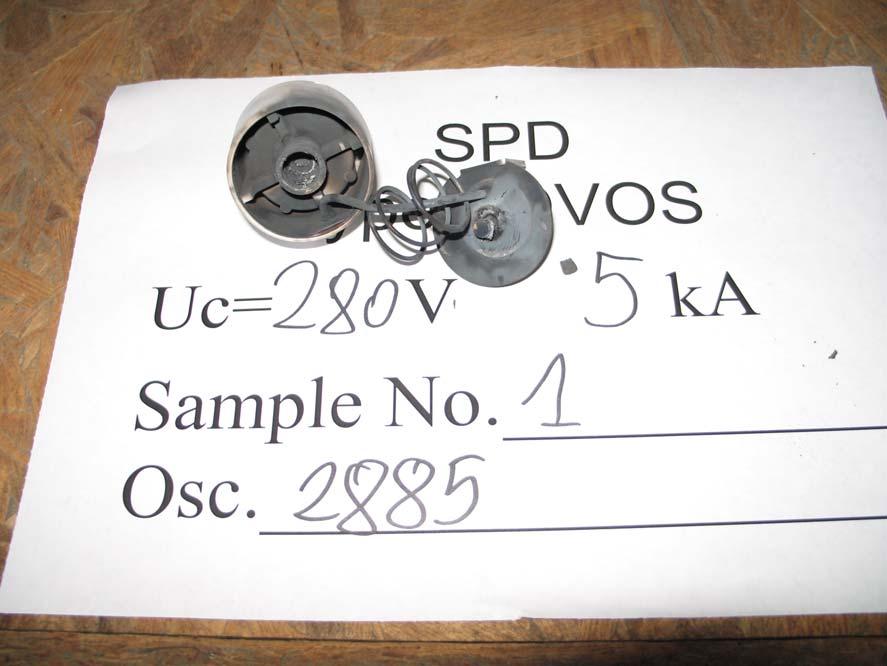

7 Rys.3. Widok LOVOS 280/5 nr 1 po próbie TOV. Fig.3. View of LOVOS 280/5 no 1 after TOV test. Sprawozdanie z Badań Nr Strona/Page 7/24
8 Rys.4. Widok LOVOS 280/5 nr 2 po próbie TOV. Fig.4. View of LOVOS 280/5 no 2 after TOV test. Sprawozdanie z Badań Nr Strona/Page 8/24

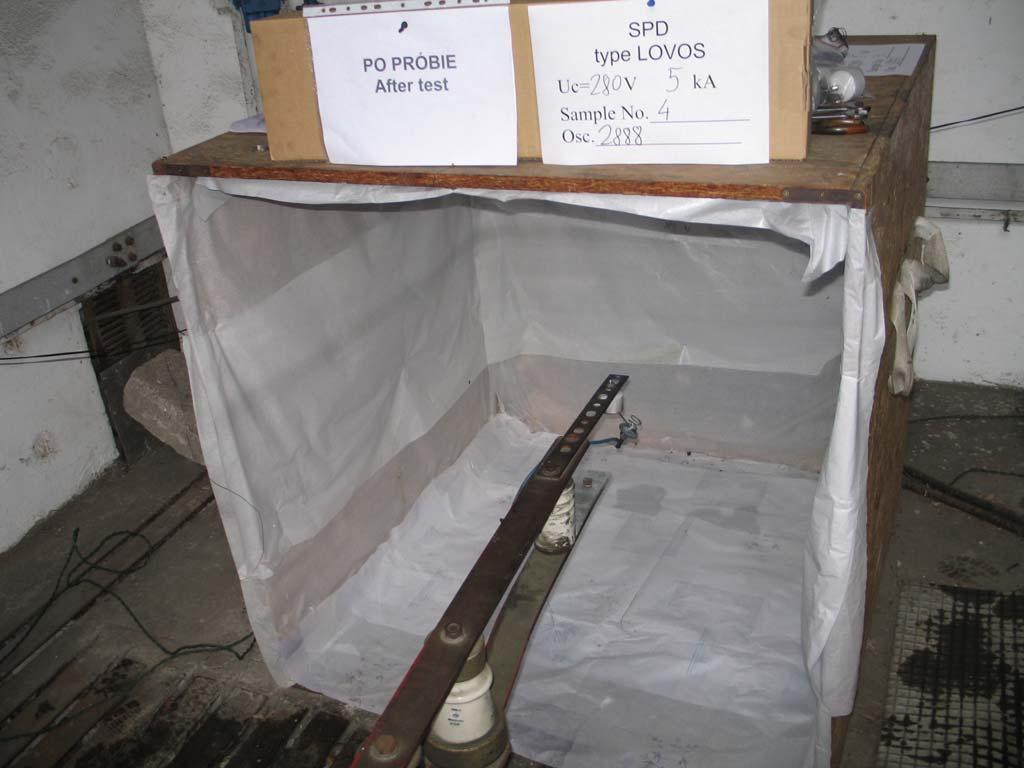

9 Rys.5. Widok LOVOS 280/5 nr 4 po próbie TOV. Fig.5. View of LOVOS 280/5 no 4 after TOV test. Sprawozdanie z Badań Nr Strona/Page 9/24
10 Rys.6. Widok LOVOS 280/10 nr 7 po próbie TOV. Fig.6. View of LOVOS 280/10 no 7 after TOV test. Sprawozdanie z Badań Nr Strona/Page 10/24
11 Rys.7. Widok LOVOS 280/10 nr 8 po próbie TOV. Fig.7. View of LOVOS 280/10 no 8 after TOV test. Sprawozdanie z Badań Nr Strona/Page 11/24
12 Rys.8. Widok LOVOS 280/10 nr 9 po próbie TOV. Fig.8. View of LOVOS 280/10 no 9 after TOV test. Sprawozdanie z Badań Nr Strona/Page 12/24
13 Rys.9. Widok LOVOS 440/5 nr 10 po próbie TOV. Fig.9. View of LOVOS 440/5 no 10 after TOV test. Sprawozdanie z Badań Nr Strona/Page 13/24

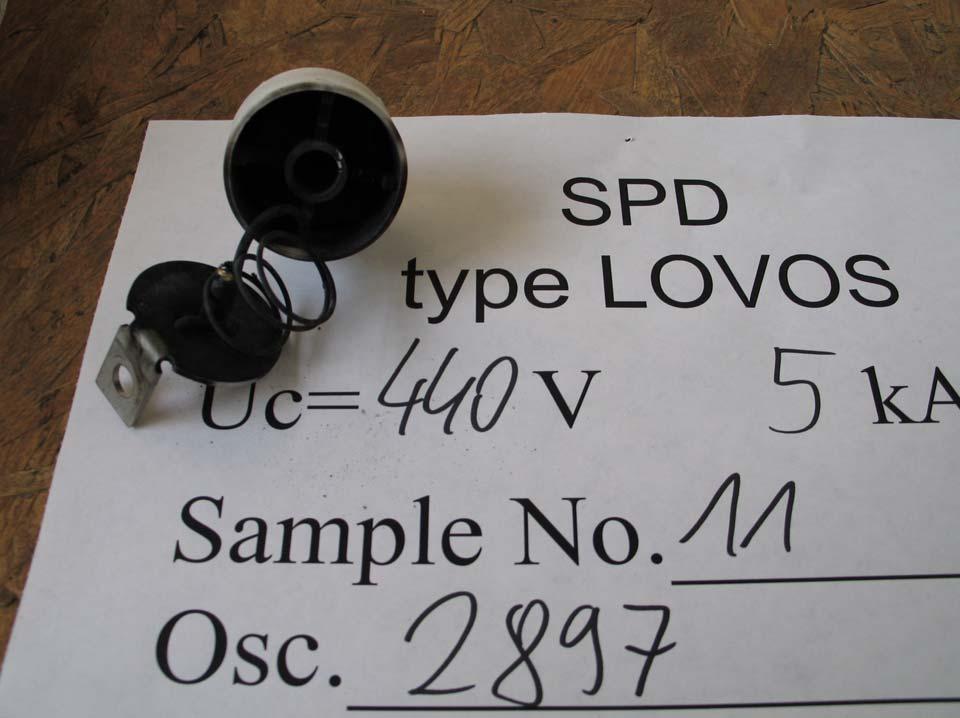

14 Rys.10. Widok LOVOS 440/5 nr 11 po próbie TOV. Fig.10. View of LOVOS 440/5 no 11 after TOV test. Sprawozdanie z Badań Nr Strona/Page 14/24
15 Rys.11. Widok LOVOS 440/5 nr 12 po próbie TOV. Fig.11. View of LOVOS 440/5 no 12 after TOV test. Sprawozdanie z Badań Nr Strona/Page 15/24
16 Rys.12. Widok LOVOS 440/10 nr 16 po próbie TOV. Fig.12. View of LOVOS 440/10 no 16 after TOV test. Sprawozdanie z Badań Nr Strona/Page 16/24

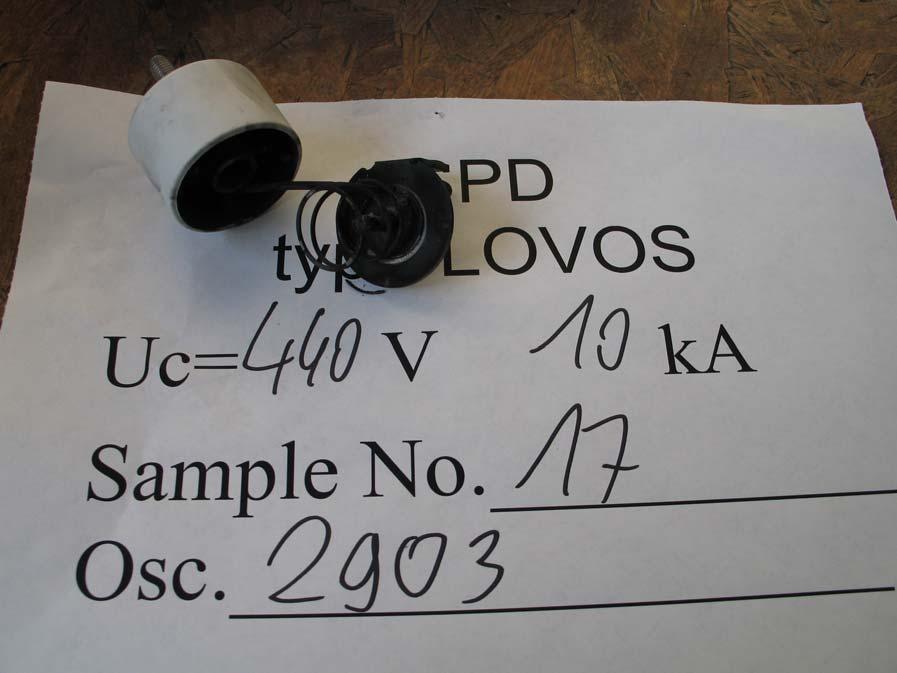

17 Rys.13. Widok LOVOS 440/10 nr 17 po próbie TOV. Fig.13. View of LOVOS 440/10 no 17 after TOV test. Sprawozdanie z Badań Nr Strona/Page 17/24
18 Rys.14. Widok LOVOS 440/10 nr 18 po próbie TOV. Fig.14. View of LOVOS 440/10 no 18 after TOV test. Sprawozdanie z Badań Nr Strona/Page 18/24
19 Rys.15. Widok LOVOS 660/5 nr 19 po próbie TOV. Fig.15. View of LOVOS 660/5 no 19 after TOV test. Sprawozdanie z Badań Nr Strona/Page 19/24
20 Rys.16. Widok LOVOS 660/5 nr 21 po próbie TOV. Fig.16. View of LOVOS 660/5 no 21 after TOV test. Sprawozdanie z Badań Nr Strona/Page 20/24
21 Rys.17. Widok LOVOS 660/5 nr 25 po próbie TOV. Fig.17. View of LOVOS 660/5 no 25 after TOV test. Sprawozdanie z Badań Nr Strona/Page 21/24
22 Rys.18. Widok LOVOS 660/10 nr 22 po próbie TOV. Fig.18. View of LOVOS 660/10 no 22 after TOV test. Sprawozdanie z Badań Nr Strona/Page 22/24
23 Rys.19. Widok LOVOS 660/10 nr 23 po próbie TOV. Fig.19. View of LOVOS 660/10 no 23 after TOV test. Sprawozdanie z Badań Nr Strona/Page 23/24
24 Rys.20. Widok LOVOS 660/10 nr 24 po próbie TOV. Fig.20. View of LOVOS 660/10 no 24 after TOV test. Sprawozdanie z Badań Nr Strona/Page 24/24
25 A/dz 1.40kV rms V rms V rms kv/dz ms/dz Data: :00:59 Oscylogram Nr: 2883
26 A rms A rms A/dz kv/dz ms/dz Data: :15:11 Oscylogram Nr: 2884
27 A rms A rms A/dz dt=318.05ms V V rms kv/dz ms/dz Data: :29:07 Oscylogram Nr: 2885
28 A rms A/dz dt=184.30ms 1.93kV V V rms kv/dz dt=204.33ms ms/dz Data: :38:07 Oscylogram Nr: 2886
29 A rms A rms A/dz dt=835.01ms V rms V kv/dz ms/dz Data: :49:36 Oscylogram Nr: 2888
30 A rms A/dz dt=105.17ms 1.38kV rms V V rms kv/dz dt=204.56ms ms/dz Data: :04:27 Oscylogram Nr: 2891
31 A rms A rms A/dz dt=714.39ms V V rms kv/dz ms/dz Data: :09:40 Oscylogram Nr: 2892
32 A rms A/dz dt=94.48ms 1.38kV rms V V rms kv/dz dt=202.05ms ms/dz Data: :15:49 Oscylogram Nr: 2894
33 A rms A/dz dt=87.41ms 1.42kV rms V rms kv/dz -1.19kV dt=211.00ms ms/dz Data: :50:42 Oscylogram Nr: 2895
34 A rms A/dz dt=94.77ms 1.41kV rms 1.18kV V rms kv/dz dt=219.74ms ms/dz Data: :58:24 Oscylogram Nr: 2897
35 A rms A rms A/dz dt=324.32ms 1.16kV V rms kv/dz ms/dz Data: :02:05 Oscylogram Nr: 2898
36 A rms A rms A/dz dt=384.75ms 1.20kV V rms kv/dz ms/dz Data: :31:06 Oscylogram Nr: 2902
37 A rms A A/dz dt=214.31ms 1.19kV V rms kv/dz ms/dz Data: :35:22 Oscylogram Nr: 2903
38 A rms A/dz dt=104.02ms 1.40kV rms 1.18kV V rms kv/dz dt=218.85ms ms/dz Data: :39:11 Oscylogram Nr: 2904
39 A A A/dz dt=223.23ms 1.74kV V rms kv/dz ms/dz Data: :45:53 Oscylogram Nr: 2905
40 A rms A A/dz dt=237.97ms 1.66kV V rms kv/dz ms/dz Data: :02:40 Oscylogram Nr: 2907
41 A rms A rms A/dz dt=368.84ms 1.67kV V rms V/dz ms/dz Data: :28:47 Oscylogram Nr: 2913
42 A rms A A/dz dt=188.75ms 1.67kV 2.03kV V rms kv/dz dt=207.47ms ms/dz Data: :15:49 Oscylogram Nr: 2910
43 A rms A A/dz dt=151.22ms 1.43kV rms 1.67kV V rms V/dz dt=205.66ms ms/dz Data: :20:23 Oscylogram Nr: 2911
44 A rms A A/dz dt=186.51ms 1.66kV V rms V/dz -1.99kV dt=205.71ms ms/dz Data: :25:27 Oscylogram Nr: 2912
