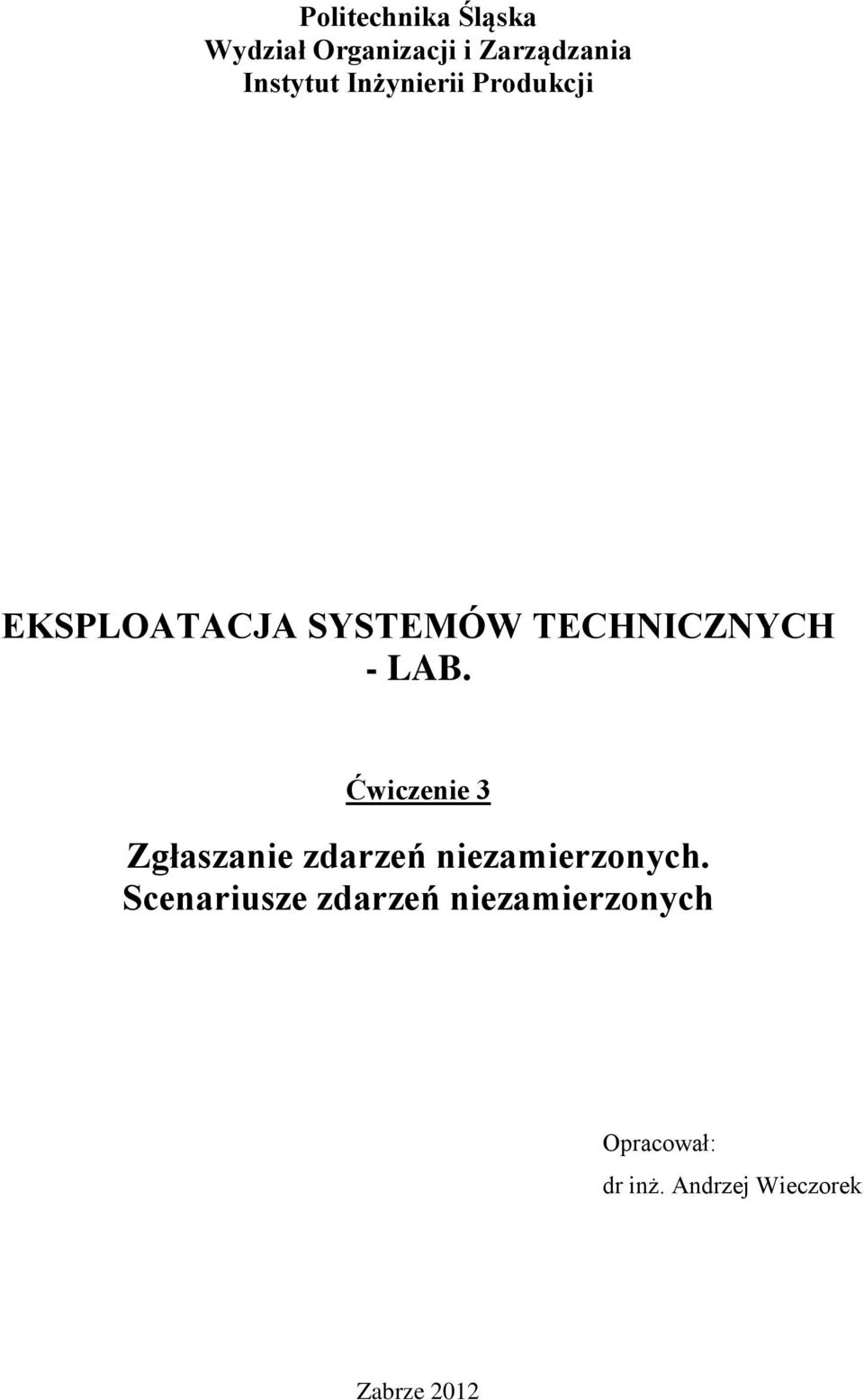

1 Politechnika Śląska Wydział Organizacji i Zarządzania Instytut Inżynierii Produkcji EKSPLOATACJA SYSTEMÓW TECHNICZNYCH - LAB. Ćwiczenie 3 Zgłaszanie zdarzeń niezamierzonych. Scenariusze zdarzeń niezamierzonych Opracował: dr inż. Andrzej Wieczorek Zabrze 2012

Ćwiczenie 3 Zgłaszanie zdarzeń niezamierzonych.

2 Opis zadania Z wykorzystaniem systemu ZMT zgłosić wystąpienie wybranych typów zdarzeń niezamierzonych, które wystąpiły w przypadku wybranego przez siebie obiektu. Plan ćwiczenia 1. Realizacja w systemie ZMT procedury zgłaszania zdarzeń niezamierzonych. 2. Realizacja w systemie ZMT różnych scenariuszy zdarzeń niezamierzonych. 1. Zadania stanowiące przygotowanie do laboratorium W zakresie przygotowania do laboratorium należy przyswoić wiedzę nt. zdarzeń eksploatacyjnych (na podstawie notatek z wykładów oraz [1]). Należy ponadto przygotować dane o wybranym przez siebie obiekcie, które będą wprowadzane na laboratorium do bazy danych systemu ZMT. Wśród tych danych można wyróżnić dane o różnych rodzajach zdarzeń niezamierzonych (wyszczególnionych w zadaniach: 2 24 w punkcie 2) oraz dane, które są wymagane w celu ich zgłoszenia. Są to dane o: zdarzeniu niezamierzonym (nazwa, objaw zdarzenia, przyczyna zdarzenia, skutek zdarzenia, konsekwencja zdarzenia, rodzaj zdarzenia patrz zadania w p. 2, kod i nazwa obiektu, w przypadku którego wystąpiło zdarzenie, data i godzina zgłoszenia wystąpienia zdarzenia, data rozpoczęcia oraz zakończenia naprawy, mającej na celu usunięcie jej skutków, istotność (ranga) uszkodzenia dla użytkownika obiektu), zgłaszającym jego wystąpienie (kod, imię i nazwisko operatora maszyny, pracownika służb diagnostycznych lub pracownika wykonującego obsługę lub naprawę, zawód pracownika), odpowiedzialnym za użytkowanie obiektu (kod, imię i nazwisko oraz zawód pracownika). 2. Zadania wykonywane na laboratorium Zadanie 1: Zgłosić jako operator maszyny jednego z wydziałów produkcyjnych, z wykorzystaniem systemu ZMT wystąpienie jej uszkodzenia. Rozwiązanie W organizacjach eksploatujących maszyny i urządzenia istnieje potrzeba zgłaszania występowania ich uszkodzeń odpowiednim służbom utrzymania ruchu, stanowiącym komórkę/komórki w strukturze organizacyjnej przedsiębiorstw. Zgłoszeń tych mogą dokonywać m. in. operatorzy (użytkownicy) maszyn, którzy stwierdzą występowanie tych uszkodzeń. Zgłoszenia te stanowią podstawę w opracowaniu, przez kierownika działu utrzymania ruchu planu zadań obsługowo naprawczych. Dokonaj, jako użytkownik sieci wodociągowej zgłoszenia jej awarii w systemie ZMT. W tym celu do tego systemu należy wprowadzić dane jak poniżej. 2

Zadania stanowiące przygotowanie do laboratorium W zakresie przygotowania do laboratorium należy przyswoić wiedzę nt. zdarzeń eksploatacyjnych (na podstawie notatek z wykładów oraz [1]).

3 Nazwa problemu Dopływ wody o pogorszonych parametrach jakościowych do odbiorcy, zdarzenie niepokojące Powoduje postój TAK Obiekt Przyłącze WOD S7-U PRW Typ zgłoszenia AWARIA Data zdarzenia Godzina zdarzenia 12:30 Tryb realizacji PILNE Zgłaszający Jan Fasola Komentarz Lokalizacja: Budynek odbiorcy wody przy ul. Matejki 44. Dostawa bardzo mocno zanieczyszczonej wody zauważona przez odbiorcę, sytuacja jednorazowa. Zdarzenie miało miejsce w wyniku niepoprawnego działania pracowników obsługujących sieć wodociągową, nie wynikającego ze stanu technicznego urządzeń wodociągowych. Fakt zmiany jakościowej wody stwierdzono organoleptycznie u odbiorcy wody. Naprawę wykonać między godziną a Wcześniej zatelefonować pod numer Aby wprowadzić do systemu ZMT powyższe dane wykonaj poniżej wymienione czynności. 1. W menu głównym wybierz opcję Zgłoszenia Utwórz zgłoszenie. 2. W ramach zakładki Formularz zgłoszenia w polu Opis zgłoszenia wpisz nazwę problemu. 3. Używając przycisku w polu Obiekt wskaż obiekt/jego komponent, który uległ awarii. Użyj przycisku Wybierz. 4. Z listy wartości w polu Typ zgłoszenia wybierz jedną z następujących wartości: Modyfikacja, Drobna usterka, Awaria. 5. W polu Data zdarzenia użyj przycisku. Wskaż datę, a także wpisz godzinę i minutę odpowiednio w polach: Godzina i Minuta. Użyj przycisku OK. 6. W polu Tryb realizacji wybierz jedną z następujących wartości: NORMALNE, PILNE, 7. Używając przycisku w polu Zgłaszający wybierz użytkownika obiektu technicznego. Użyj przycisku Wybierz. 8. W polu Komentarz wprowadź pozostałe dane. 9. Użyj przycisku Zapisz. Zadanie 2: Zgłosić jako pracownik służb diagnostycznych, z wykorzystaniem systemu MP2, wystąpienie uszkodzenia maszyny. Zadanie 3: mechanik, elektryk, spawacz, blacharz itd.), wykonujący określoną naprawę, z wykorzystaniem systemu MP2, wystąpienie uszkodzenia, którego skutki powinien usunąć pracownik reprezentujący ten sam zawód. 3

Dostawa bardzo mocno zanieczyszczonej wody zauważona przez odbiorcę, sytuacja jednorazowa.

4 Zadanie 4: mechanik, elektryk, spawacz, blacharz itd.), wykonujący określoną naprawę, z wykorzystaniem systemu MP2, wystąpienie uszkodzenia, którego skutki powinien usunąć pracownik reprezentujący inny zawód. Zadanie 5: Zgłosić jako operator maszyny jednego z wydziałów produkcyjnych, z wykorzystaniem systemu MP2 wystąpienie uszkodzenia tej maszyny, której naprawę, polegającą na usunięciu jego skutków może przeprowadzić on sam. Zadanie 6: uszkodzenia, którego skutki powinien usunąć on sam w miejscu wystąpienia tego zdarzenia. Zadanie 7: uszkodzenia, którego skutki powinien usunąć on sam poza miejscem wystąpienia tego zdarzenia (w warsztacie naprawczym). Zadanie 8: uszkodzenia krytycznego maszyny, wykluczającego możliwość dalszego jej użytkowania. Zadanie 9: uszkodzenia ważnego maszyny, wymagającego niezwłocznego podjęcia działań, zmierzających do przywrócenia jej do stanu zdatności eksploatacyjnej. Zadanie 10: uszkodzenia mało ważnego maszyny, którego naprawa, związana z przywróceniem jej do stanu zdatności może być odłożona w czasie. Zadanie 11: uszkodzenia nieistotnego maszyny, którego wpływ na jej działanie jest pomijalnie mały. Zadanie 12: 5 uszkodzeń maszyny, których przyczyny mogą być następujące: 4

Zadanie 5: Zgłosić jako operator maszyny jednego z wydziałów produkcyjnych, z wykorzystaniem systemu MP2 wystąpienie uszkodzenia tej maszyny, której naprawę, polegającą na usunięciu jego skutków może

5 nadmierne obciążenia ( przeciążenia ) maszyny: mechaniczne, elektryczne, cieplne itp., niestabilność czynników zasilających maszynę (także niewłaściwy dobór takich czynników), oddziaływania na maszynę innych obiektów, oddziaływania na maszynę czynników przyrodniczych (oddziaływanie fauny i flory, burze, powodzie, trzęsienia ziemi, usuwanie się gruntu), oddziaływania na maszynę czynników klimatycznych (niskie i wysokie temperatury, wilgoć, ciśnienie atmosferyczne, promieniowanie cieplne), oddziaływania na maszynę czynników środowiskowych (korozja, erozja, pył, chemiczne skażenie otoczenia). Zadanie 13: uszkodzenia maszyny, którego przyczyną jest niewłaściwe jej użycie, wynikające z braku wiedzy lub umiejętności użytkownika (operatora). Zadanie 14: uszkodzenia maszyny, którego przyczyną jest zaniedbanie działań obsługowych. Zadanie 15: uszkodzenia maszyny, którego przyczyną są działania zmierzające do celowego jej uszkodzenia. Zadanie 16: uszkodzenia maszyny, którego przyczyną są decyzje o użyciu środka technicznego w warunkach przekroczenia jego parametrów użytkowych (np. próby załadowania na pojazd ładunku przekraczającego dopuszczalną ładowność). Zadanie 17: uszkodzenia maszyny, którego przyczyną są decyzje o jej wykorzystaniu niezgodnie z przeznaczeniem. Zadanie 18: uszkodzenia maszyny, którego przyczyna jest związana z realizacją funkcji celu (przyczyna produkcyjna). 5

fauny i flory, burze, powodzie, trzęsienia ziemi, usuwanie się gruntu), oddziaływania na maszynę czynników klimatycznych (niskie i wysokie temperatury, wilgoć, ciśnienie atmosferyczne, promieniowanie

6 Zadanie 19: uszkodzenia maszyny, którego przyczyna jest związana z obsługiwaniem. Zadanie 20: uszkodzenia maszyny, którego przyczyna jest związana z naprawą przeprowadzoną w przeszłości. Zadanie 21: mechanik, elektryk, spawacz, blacharz itd.), z wykorzystaniem systemu MP2 wystąpienie: niesprawności, uszkodzenia, awarii, katastrofy. Zadanie 22: 4 następujących uszkodzeń maszyny: uszkodzenie mające wpływ na bezpieczeństwo lub inne zagrożenia, uszkodzenie niewykrywalne lub mało prawdopodobne wykrycie w czasie normalnego działania maszyny, uszkodzenie mające wpływ na jej działanie, uszkodzenie mające konsekwencje ekonomiczne. Zadanie 23: Zgłosić jako pracownik służb utrzymania ruchu, podlegający jednemu z wydziałów produkcyjnych (zdecentralizowana struktura służb utrzymania ruchu), reprezentujący określony zawód (np. mechanik, elektryk, spawacz, blacharz itd.), z wykorzystaniem systemu MP2, wystąpienie uszkodzenia maszyny. Zadanie 24: Zgłosić jako pracownik służb utrzymania ruchu, podlegających jednemu z wydziałów produkcyjnych (mieszana struktura służb utrzymania ruchu), reprezentujący określony zawód (np. mechanik, elektryk, spawacz, blacharz itd.), z wykorzystaniem systemu MP2, wystąpienie uszkodzenia maszyny oraz potrzebę przeprowadzenia naprawy, polegającej na usunięciu jej skutków, ze względu na brak możliwości wykonania tej naprawy siłami własnymi. Literatura 1. Kaźmierczak J.: Eksploatacja systemów technicznych. Wydawnictwo Politechniki Śląskiej, Gliwice

Zadanie 22: 4 następujących uszkodzeń maszyny: uszkodzenie mające wpływ na bezpieczeństwo lub inne zagrożenia, uszkodzenie niewykrywalne lub mało prawdopodobne wykrycie w czasie normalnego działania
