1 Akademia Rolnicza we Wrocławiu Normy serii ISO w geodezji i geoinformatyce Adam Iwaniak Alina Kmiecik Nowoczesne ODGIK - utopia czy rzeczywistość, Wisła października 2006

2 Lata 80te Spectrum, Meritum, Commodore Pierwsze komputery klasy IBM PC Pierwsze sieci komputerowe Novell, Windows Pierwsze programy na PC wspomagające obliczenia geodezyjne wymiana współrzędnych XY gromadzenie danych

3 Lata 90te pierwsza połowa Kreskowe mapa cyfrowe musiały oddawać wygląd i kartometryczność mapy analogowej Standaryzacja grafiki DXF Początki GIS SWING v1 wymiana / integracja danych

4 Lata 90te druga połowa Cyfrowe mapy quasi obiektowe brak standardu Standardy przemysłowe arcshape, dgn, dxf, mge Wykorzystanie relacyjnych baz danych do zapisu geometrii ORACLE spatial, produkty firmy Compass TANGO grudzień 1998 Zaawansowany GIS Początki SDI pozyskiwanie informacji

5 Początek XXI wieku SWDE, SWING v3 GeoMedia możliwość podłączenia szeregu baz on-line Obiektowy model w GIS - trend GIS korporacyjny Rozwój GeoWeb przetwarzanie informacji / pozyskiwanie wiedzy

6 Wiek XXI GeoWeb GeoWeb system systemów informacji przestrzennej budowanych niezależnie przez różne organizacje Ustandaryzowana infrastruktura danych przestrzennych jedynym mechanizmem zapewniającym integrację informacji w ramach GeoWeb

7 Komponenty SDI Infrastruktura danych przestrzennych (ang. Spatial Data Infrastructures) jest to zespół odpowiednich technologii, środków politycznych i ekonomicznych oraz przedsięwzięć instytucjonalnych, które ułatwiają dostęp i korzystanie z danych przestrzennych. Infrastruktura stanowi pomost pomiędzy danymi a aplikacjami, Doug Nebert

8 Podstawowe cele SDI Dostarczenie danych referencyjnych Uniknięcie redundancji pozyskiwania danych Możliwość wyszukania informacji geograficznej Możliwość publikacji, analizy, przetwarzania i integracji danych pochodzących z różnych źródeł

9 Środki techniczne realizacji SDI Unormowanie komponentów wchodzących w skład SDI Standaryzacja ISO, CEN, OGC

10 Standaryzacja systemów odniesienia i danych referencyjnych System odniesień przestrzennych za pomocą współrzędnych ISO System odniesień przestrzenne za pomocą identyfikatorów geograficznych ISO EPSG European Petroleum Survey Group lista parametrów systemów odniesień Budowanie i zarządzanie rejestrami ISO 19135

11 Standaryzacja danych przestrzennych Schemat danych przestrzennych ISO Schemat danych czasowych ISO Schemat dla danych gridowych ISO 19123

12 Standaryzacja metadanych Web Browser GeoPortal Z39.50, HTTP, SOAP OGC CS-W ISO 19115, ISO 19139

13 Integracja i harmonizacja danych Kataster Planowanie Przestrzenne Statystyka Integracja i harmonizacja danych Hurtownia GIS GML ISO Program GIS

14 Integracja danych tematycznych standaryzacja serwisów Kataster WMS WMS - ISO 19128, ISO WFS ISO 19142, ISO WCS Planowanie Przestrzenne WMS Klient WMS Statystyka WMS Web services - ISO 19119

15 Integracja serwisów WMS, WFS, WCS ESRI - ArcIMS Kataster Powiat A WMS Intergraph - GeoMedia WebMap Kataster Powiat B WMS MapSerwer - FreeGIS Klient WMS Kataster Powiat C WMS

16 Fazy budowy bazy GIS Projekt ISO19103 UML ISO19107 Model Przestrzenny Implementacja ISO19108 Model czasowy ISO19123 Model danych grid. ISO Reguły dla schematu aplikacyjnego ISO19110 Metodyka katalogowania obiektów Wdrożenie

17 Normy ISO 19xxx a SDI GML ISO Z39.50 ISO 19128, 19117, 19142, ISO OGC CS-W ISO 19111, 19112, ISO 19107, 19108, 19123, 19109, ISO 19115, 19139

18 Wnioski Normalizacja i standaryzacja jest podstawowym narzędziem budowy SDI Architektura SDI jest zorientowana na serwisy Web SOA Service - Oriented Architecture Bazy danych dostarczają danych; serwisy dostarczają informacji otrzymanych w wyniku przetwarzania tych danych Dane wykorzystywane przez serwisy mogą być zróżnicowane tematycznie i umiejscowione w różnych częściach świata Architektura SOA pozwala szybko dostosować systemy GeoWeb do zmieniających się potrzeb użytkowników

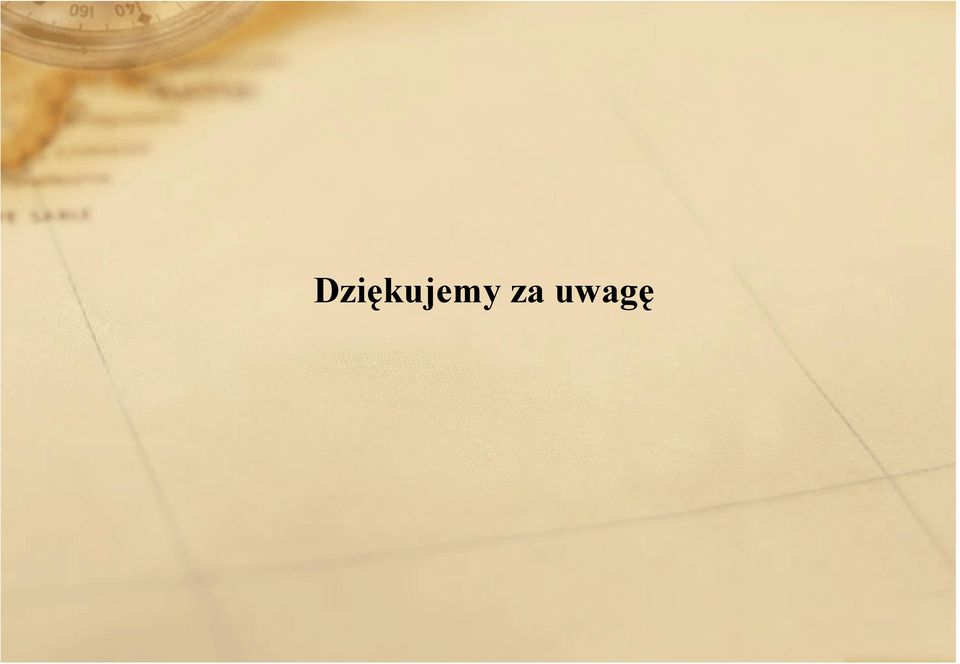

19 Dziękujemy za uwagę
