1 JORDAN matcon ŚWIAT MATERIAŁÓW

2 Witamy w raju dla konstruktorów maszyn. JORDAN matcon Sp. z o.o. jest polską filią firmy DRECKSHAGE GmbH & Co. KG mającej siedzibę w Bielefeld w Niemczech. Wieloletnie doświadczenie naszej firmy macierzystej jest przez nas wykorzystywane aby spełniać Państwa wymagania i życzenia w zakresie materiałów i elementów techniki liniowej. U nas mogą Państwo oczekiwać rozmów z wykwalifikowanymi pracownikami, szerokiej oferty usług oraz bogatego wyboru spośród dwóch grup materiałowych i dziesięciu linii produktowych, które spełnią każde wymagania. MATERIAŁY TECHNIKA LINIOWA

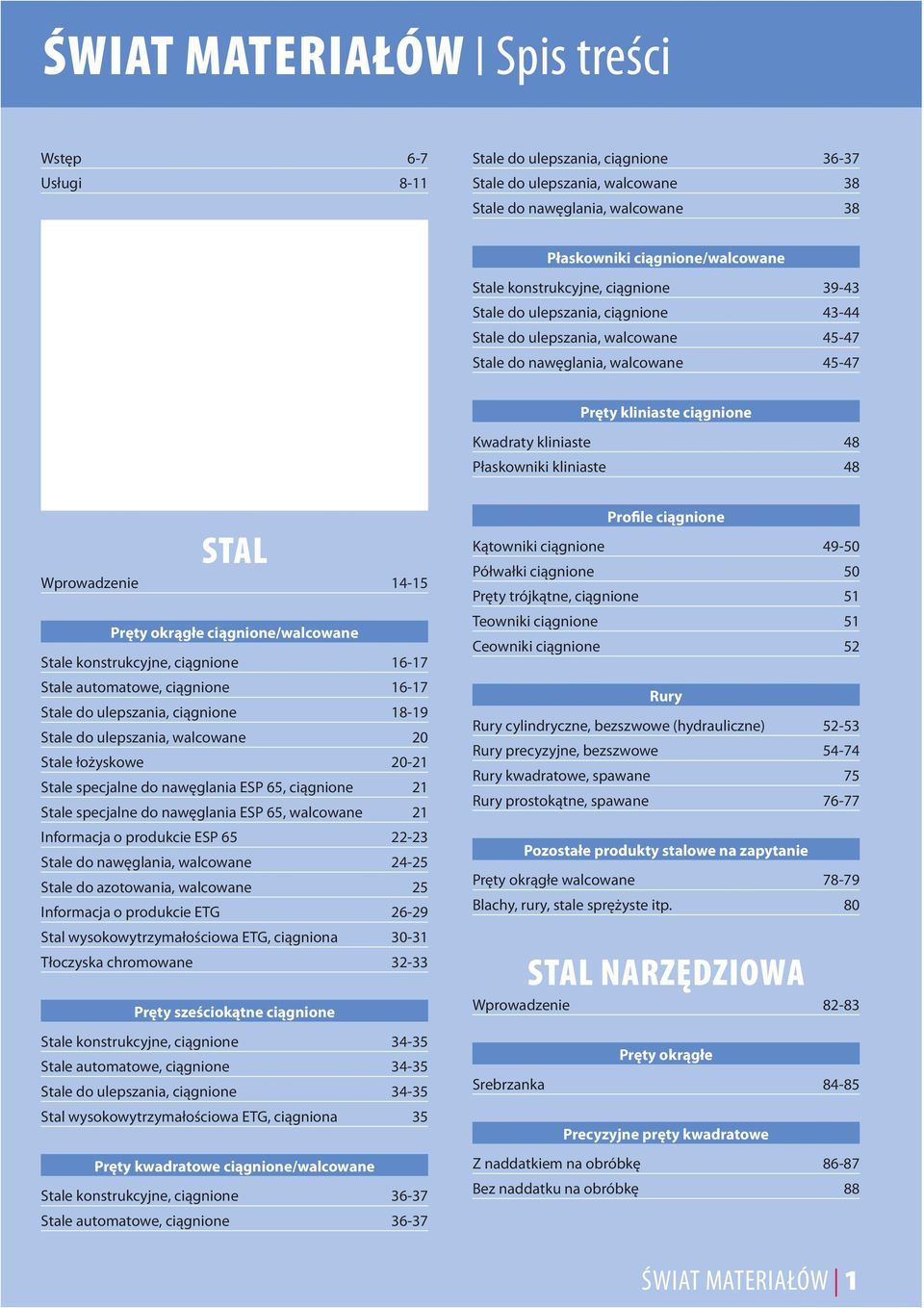

3 ŚWIAT MATERIAŁÓW Spis treści Wstęp 6-7 Usługi 8-11 Stale do ulepszania, ciągnione Stale do ulepszania, walcowane 38 Stale do nawęglania, walcowane 38 Płaskowniki ciągnione/walcowane Stale konstrukcyjne, ciągnione Stale do ulepszania, ciągnione Stale do ulepszania, walcowane Stale do nawęglania, walcowane Pręty kliniaste ciągnione Kwadraty kliniaste 48 Płaskowniki kliniaste 48 STAL Wprowadzenie Pręty okrągłe ciągnione/walcowane Stale konstrukcyjne, ciągnione Stale automatowe, ciągnione Stale do ulepszania, ciągnione Stale do ulepszania, walcowane 20 Stale łożyskowe Stale specjalne do nawęglania ESP 65, ciągnione 21 Stale specjalne do nawęglania ESP 65, walcowane 21 Informacja o produkcie ESP Stale do nawęglania, walcowane Stale do azotowania, walcowane 25 Informacja o produkcie ETG Stal wysokowytrzymałościowa ETG, ciągniona Tłoczyska chromowane Pręty sześciokątne ciągnione Stale konstrukcyjne, ciągnione Stale automatowe, ciągnione Stale do ulepszania, ciągnione Stal wysokowytrzymałościowa ETG, ciągniona 35 Pręty kwadratowe ciągnione/walcowane Stale konstrukcyjne, ciągnione Stale automatowe, ciągnione Profile ciągnione Kątowniki ciągnione Półwałki ciągnione 50 Pręty trójkątne, ciągnione 51 Teowniki ciągnione 51 Ceowniki ciągnione 52 Rury Rury cylindryczne, bezszwowe (hydrauliczne) Rury precyzyjne, bezszwowe Rury kwadratowe, spawane 75 Rury prostokątne, spawane Pozostałe produkty stalowe na zapytanie Pręty okrągłe walcowane Blachy, rury, stale sprężyste itp. 80 STAL NARZĘDZIOWA Wprowadzenie Pręty okrągłe Srebrzanka Precyzyjne pręty kwadratowe Z naddatkiem na obróbkę Bez naddatku na obróbkę 88 ŚWIAT MATERIAŁÓW 1

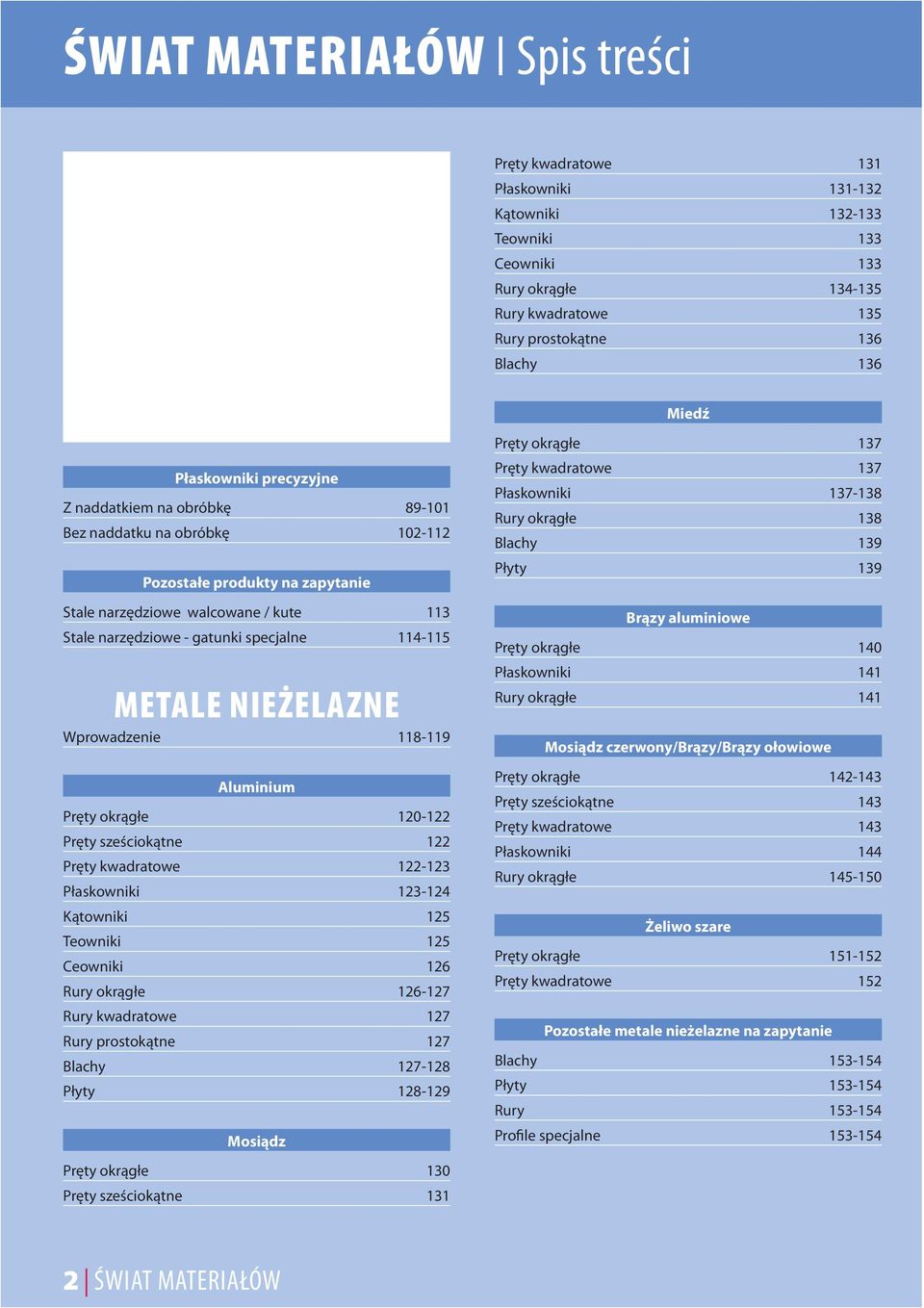

4 ŚWIAT MATERIAŁÓW Spis treści Pręty kwadratowe 131 Płaskowniki Kątowniki Teowniki 133 Ceowniki 133 Rury okrągłe Rury kwadratowe 135 Rury prostokątne 136 Blachy 136 Miedź Płaskowniki precyzyjne Z naddatkiem na obróbkę Bez naddatku na obróbkę Pozostałe produkty na zapytanie Stale narzędziowe walcowane / kute 113 Stale narzędziowe - gatunki specjalne METALE NIEŻELAZNE Wprowadzenie Aluminium Pręty okrągłe Pręty sześciokątne 122 Pręty kwadratowe Płaskowniki Kątowniki 125 Teowniki 125 Ceowniki 126 Rury okrągłe Rury kwadratowe 127 Rury prostokątne 127 Blachy Płyty Mosiądz Pręty okrągłe 130 Pręty sześciokątne 131 Pręty okrągłe 137 Pręty kwadratowe 137 Płaskowniki Rury okrągłe 138 Blachy 139 Płyty 139 Brązy aluminiowe Pręty okrągłe 140 Płaskowniki 141 Rury okrągłe 141 Mosiądz czerwony/brązy/brązy ołowiowe Pręty okrągłe Pręty sześciokątne 143 Pręty kwadratowe 143 Płaskowniki 144 Rury okrągłe Żeliwo szare Pręty okrągłe Pręty kwadratowe 152 Pozostałe metale nieżelazne na zapytanie Blachy Płyty Rury Profile specjalne ŚWIAT MATERIAŁÓW

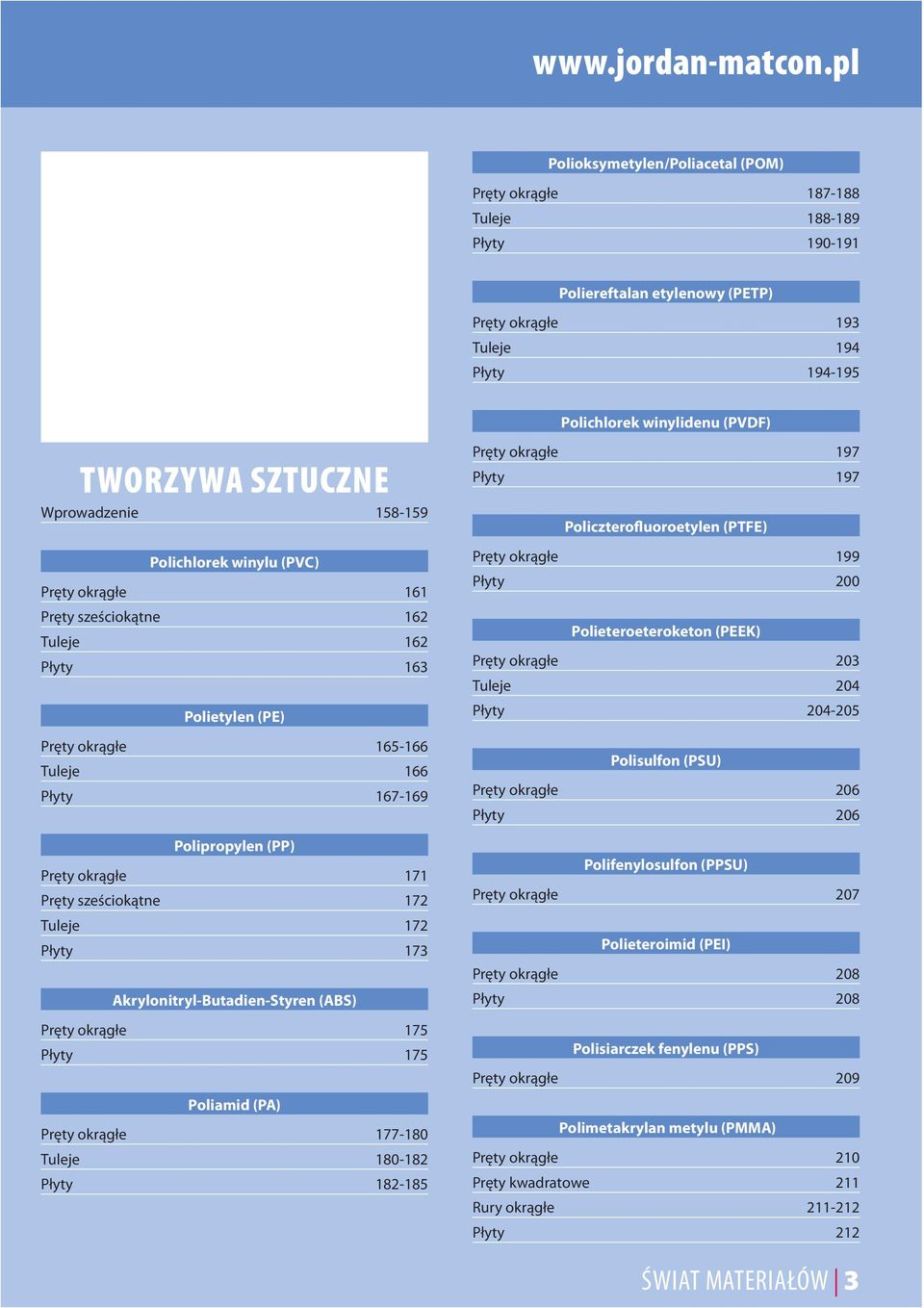

5 Polioksymetylen/Poliacetal (POM) Pręty okrągłe Tuleje Płyty Poliereftalan etylenowy (PETP) Pręty okrągłe 193 Tuleje 194 Płyty Polichlorek winylidenu (PVDF) TWORZYWA SZTUCZNE Wprowadzenie Polichlorek winylu (PVC) Pręty okrągłe 161 Pręty sześciokątne 162 Tuleje 162 Płyty 163 Polietylen (PE) Pręty okrągłe Tuleje 166 Płyty Polipropylen (PP) Pręty okrągłe 171 Pręty sześciokątne 172 Tuleje 172 Płyty 173 Akrylonitryl-Butadien-Styren (ABS) Pręty okrągłe 175 Płyty 175 Poliamid (PA) Pręty okrągłe Tuleje Płyty Pręty okrągłe 197 Płyty 197 Policzterofluoroetylen (PTFE) Pręty okrągłe 199 Płyty 200 Polieteroeteroketon (PEEK) Pręty okrągłe 203 Tuleje 204 Płyty Polisulfon (PSU) Pręty okrągłe 206 Płyty 206 Polifenylosulfon (PPSU) Pręty okrągłe 207 Polieteroimid (PEI) Pręty okrągłe 208 Płyty 208 Polisiarczek fenylenu (PPS) Pręty okrągłe 209 Polimetakrylan metylu (PMMA) Pręty okrągłe 210 Pręty kwadratowe 211 Rury okrągłe Płyty 212 ŚWIAT MATERIAŁÓW 3

6 ŚWIAT MATERIAŁÓW Spis treści Poliwęglan (PC) Pręty okrągłe 214 Płyty 215 Europlex, SDX Płyty 216 Polifenyloeter (PPE) Pręty okrągłe 217 Płyty 217 Pozostałe produkty na zapytanie Politereftalan butylenu (PBT) Pręty okrągłe 219 Płyty 219 Polieterosulfon (PES) Pręty okrągłe 219 Płyty 219 Poliimid (PI) Pręty okrągłe 219 Płyty 219 Piramida tworzyw sztucznych (według temperatury użytkowej) 201 LAMINATY TERMOUTWARDZALNE Laminat papierowy Płyty 222 Rury okrągłe 222 Laminat szklany Płyty 222 Rury okrągłe 222 Pręty okrągłe 222 INFORMACJE MATERIAŁOWE System skrótów dla stali 224 Wpływ poszczególnych elementów stopowych na właściwości stali 225 Definicje obróbki cieplnej Co powoduje różna temperatura? 228 Tabela porównawcza twardości 229 Przeliczniki wagowe 230 Właściwości materiałowe technicznych tworzyw sztucznych Odporność na środki chemiczne 233 Właściwości mechaniczne 234 Właściwości termiczne 234 Właściwości elektryczne 235 Pozostałe właściwości 235 Który materiał do czego? Leksykon materiałowy Uwagi ogólne i prawne 254 Laminat tkaninowy, PF CC 201 Płyty 220 Laminat papierowy, PF CP 201 Płyty 221 Pozostałe produkty na zapytanie Laminat tkaninowy Płyty 222 Rury okrągłe 222 Pręty okrągłe ŚWIAT MATERIAŁÓW

7 Wszystko czego dusza zapragnie: idealny dobór i składowanie w JORDAN matcon. (Zdjęcie: DRECKSHAGE, Bielefeld) ŚWIAT MATERIAŁÓW 5

8 WSTĘP Zespół otwarty na Twoje potrzeby. Naszą ambicją jest Twoje zachwycenie. Chcemy Cię słuchać by pokazać Ci mnogość możliwości rozwiązań i wprawić wszystko w ruch, tak byś mógł skutecznie poradzić sobie z czekającymi Cię wyzwaniami. Zadowoleniem naszego wykwalifikowanego zespołu będzie dostosowanie naszych usług i produktów do Twoich potrzeb. Nasz cel to spełnianie Twoich życzeń. Każde z nich jest dla nas ważne! Specyfika JORDAN matcon: Materiały, doradztwo techniczne, indywidualne rozwiązania wszystko z jednej ręki. 6 ŚWIAT MATERIAŁÓW

9 JORDAN matcon kompetencja w zakresie materiałów, ponad artykułów w oferowanym asortymencie. Na zdjęciu magazyn naszej firmy macierzystej DRECKSHAGE w Bielefeld. Raj dla projektantów i producentów w sercu Wielkopolski. Rozwiązania logistyczne JORDAN matcon zapewniają stałe dostawy materiałów. ŚWIAT MATERIAŁÓW 7

10 USŁUGI CENTRUM MATERIAŁÓW: Pakiety rozwiązań dla większej wydajności. CENTRUM MATERIAŁÓW JORDAN matcon oferuje Państwu liczne możliwości dla realizacji znacznych oszczędności. Poprzez zmniejszenie kosztów magazynowania oraz stanów magazynowych dla wykorzystywanych przez Państwa produktów i części, proces produkcji staje się wydajniejszy i przynosi więcej korzyści. Wielostronność korzyści CENTRUM MATERIAŁÓW JORDAN matcon: pełna koncentracja na Państwa działalności podstawowej niższe koszty magazynowania i zaangażowania kapitału oszczędność dostępnej przestrzeni kompetentny partner/dostawca dla Państwa potrzeb materiałowych dostęp do bogatego źródła materiałów oszczędność inwestowania np. w piły itp. większa wydajność systemu zaopatrzenia Korzyści dla Ciebie: redukujesz efektywne nakłady i koszty Zapytaj nas! Z przyjemnością omówimy z Tobą, co możemy dla Ciebie zrobić! Partnerskie podejście do współpracy pozwala nam na koordynowanie i organizację Twoich indywidualnych potrzeb materiałowych. Przechowywanie dostępnych na bieżąco zapasów magazynowych, oraz dostawy w systemie Just-in-Time są naszym codziennym działaniem. Poszczególne procesy systemu magazynowania zmniejszają nakłady i koszty. 8 ŚWIAT MATERIAŁÓW

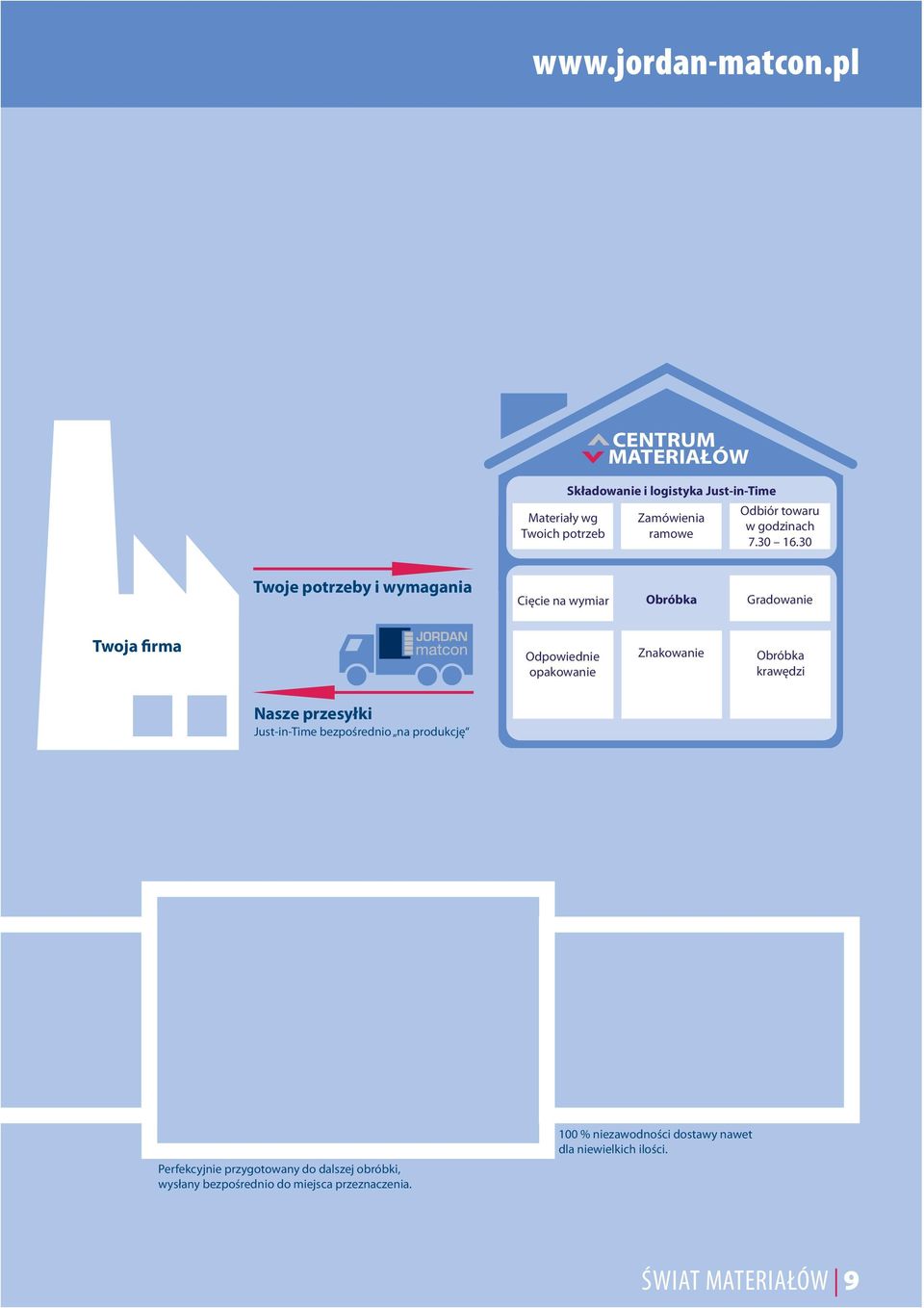

11 Materiały wg Twoich potrzeb CENTRUM MATERIAŁÓW Składowanie i logistyka Just-in-Time Zamówienia ramowe Odbiór towaru w godzinach Twoje potrzeby i wymagania Cięcie na wymiar Obróbka Gradowanie Twoja firma Odpowiednie opakowanie Znakowanie Obróbka krawędzi Nasze przesyłki Just-in-Time bezpośrednio na produkcję Perfekcyjnie przygotowany do dalszej obróbki, wysłany bezpośrednio do miejsca przeznaczenia. 100 % niezawodności dostawy nawet dla niewielkich ilości. ŚWIAT MATERIAŁÓW 9

12 USŁUGI Świat materiałów składowany dla Twoich potrzeb m2 powierzchni magazynowej i produkcyjnej setki materiałów wysokiej jakości w ponad 50 kształtach ponad artykułów w programie dostaw materiały dostępne od ręki z aktualnych zapasów także dla małych ilości produkty i materiały specjalne dostępne w maksymalnie skróconym czasie Korzyści dla Ciebie: wysoka dostępność, fachowe doradztwo, partnerska współpraca Od stali do tworzyw sztucznych zakochani w materiałach. Swoboda dla Ciebie: indywidualne prowadzenie zamówień ramowych indywidualne warunki dla stałych zapotrzebowań (np. materiał z jednej szarży) oszczędność powierzchni i nakładów magazynowania szybkie dostawy organizowane przez JORDAN matcon maksymalne bezpieczeństwo dostaw Korzyści dla Ciebie: brak nakładów magazynowych, brak zamrażania środków 10 ŚWIAT MATERIAŁÓW

13 Możliwość odbioru własnego z magazynu w Środzie Wielkopolskiej w godzinach Perfekcyjny kształt: obróbka krawędzi Soft Edge. Obróbka krawędzi ciągnionych płaskowników i prętów kwadratowych nabiera dziś coraz większego znaczenia. JORDAN matcon oferuje wykończenie krawędzi na najwyższym poziomie niezależnie od formy materiału (pręty i rozkroje) i jego ilości już od 1 sztuki. krawędzie łamane Krawędzie łamane, niezdefiniowana faza Zdefiniowana obróbka krawędzi z promieniem lub fazą Korzyści dla Ciebie: zmniejszenie ryzyka zranienia, zalety optyczne, lepsza przyczepność powłok, możliwość wykonania powłok bez konieczności odbudowy krawędzi Wyjątkowa oferta: znakowanie. Znakowanie produktów z elektrycznie przewodzącą powierzchnią za pomocą procesów elektrolitycznych (niezależnie od powierzchni) promień Opcje obróbki krawędzi w JORDAN matcon. ŚWIAT MATERIAŁÓW 11

14 STAL Pręty okrągłe 12 ŚWIAT MATERIAŁÓW

15 STAL Spis treści Wprowadzenie Pręty okrągłe ciągnione/walcowane Stale konstrukcyjne, ciągnione Stale automatowe, ciągnione Stale do ulepszania, ciągnione Stale do ulepszania, walcowane 20 Stale łożyskowe Stale specjalne do nawęglania ESP 65, ciągnione 21 Stale specjalne do nawęglania ESP 65, walcowane 21 Informacja o produkcie ESP Stale do nawęglania, walcowane Stale do azotowania, walcowane 25 Informacja o produkcie ETG Stal wysokowytrzymałościowa ETG, ciągniona Tłoczyska chromowane Pręty sześciokątne ciągnione Stale konstrukcyjne, ciągnione Stale automatowe, ciągnione Stale do ulepszania, ciągnione Stal wysokowytrzymałościowa ETG, ciągniona 35 Pręty kwadratowe ciągnione/walcowane Stale konstrukcyjne, ciągnione Stale automatowe, ciągnione Stale do ulepszania, ciągnione Stale do ulepszania, walcowane 38 Stale do nawęglania, walcowane 38 Płaskowniki ciągnione/walcowane Stale konstrukcyjne, ciągnione Stale do ulepszania, ciągnione Stale do ulepszania, walcowane Stale do nawęglania, walcowane Pręty kliniaste ciągnione Kwadraty kliniaste 48 Płaskowniki kliniaste 48 Profile ciągnione Kątowniki ciągnione Półwałki ciągnione 50 Pręty trójkątne, ciągnione 51 Teowniki ciągnione 51 Ceowniki ciągnione 52 Rury Rury cylindryczne, bezszwowe (hydrauliczne) Rury precyzyjne, bezszwowe Rury kwadratowe, spawane 75 Rury prostokątne, spawane Pozostałe produkty stalowe na zapytanie Pręty okrągłe walcowane Blachy, rury, stale sprężyste itp. 80 STAL ŚWIAT MATERIAŁÓW 13

16 STAL Wprowadzenie STAL Rozwój technologiczny stali był istotną podwaliną naszego współczesnego życia. Do dziś wiele produktów nie byłoby nam znanych gdyby nie zastosowano w nich komponentów stalowych. Ponadto z punktu widzenia ekologii stal jest wybitnym materiałem, gdyż właściwie bez utraty jakości może ona być bez ograniczeń wtórnie wytwarzana ze złomu. Oprócz żelaza, które jest głównym elementem składowym, stal zawiera także do 2% węgla oraz pozostałe składniki. Ze względu na zawartość tych pozostałych elementów stopowych rozróżnia się stale stopowe i stale niestopowe. Stosowane w przemyśle budowy maszyn półprodukty stalowe ze względu na metodę wytwarzania są zasadniczo dzielone na stal walcowaną na gorąco i stal formowaną na zimno. Ze względu na dalszy sposób wytwarzania wyróżnia się następujące rodzaje stali formowanych na zimno: STAL CIĄGNIONA Różne formy przekroju tej stali powstają przy użyciu ciągarek. Przed ciągnieniem stal jest pozbawiana zgorzeliny, a po przejściu tego procesu jest prostowana. Ciągnienie powoduje, że zależnie od grubości, stal jest mniej lub bardziej głęboko utwardzona. STAL ŁUSZCZONA W ten sposób powstają jedynie pręty okrągłe. Po naprostowaniu stal walcowana lub kuta poddawana jest łuszczeniu a następnie częściowo jest polerowana nagniataniem. Dzięki temu ślady po łuszczeniu zostają możliwie najbardziej wygładzone, a powierzchnia zostaje nieznacznie utwardzona. STAL SZLIFOWANA Poprzez szlifowanie stal ciągniona lub łuszczona uzyskuje jeszcze doskonalszą jakość powierzchni oraz większą dokładność wymiaru. Zalety stali formowanej na zimno w porównaniu ze stalą walcowaną: Gładka i błyszcząca powierzchnia bez zgorzeliny Wyższa dokładność wymiaru Zwiększona wytrzymałość w przypadku stali ciągnionej Możliwość wytwarzania cieńszych wymiarów Lepsza możliwość wykrywania wad w przekroju i na powierzchni Możliwość obróbki powierzchni w zależności od jej wykonania Te zalety powodują, że zastosowanie stali kształtowanych na zimno jest nieodzowne dla takich części maszyn jak precyzyjne elementy obrotowe czy elementy konstrukcyjne. Techniczne warunki dostawy dla stali formowanych na zimno jak na przykład stan powierzchni czy właściwości materiałowe dla najpopularniejszych rodzajów stali są uregulowane według normy DIN EN Norma DIN EN zawiera wymiary i graniczne odchyłki wymiarów dla wyrobów stalowych, między innymi informacje o długościach, prostoliniowości, wykonaniu krawędzi i końców. 14 ŚWIAT MATERIAŁÓW

17 ŚWIAT MATERIAŁÓW 15

18 STAL Pręty okrągłe Stale konstrukcyjne / Stale automatowe ciągnione / łuszczone, szlifowane S235JRC +C (~St37K) DIN EN DIN EN S235JRC +C/+SH (~St37K) DIN EN DIN EN Stale konstrukcyjne Stale automatowe S355J2C +C/+SH +SL (~St52-3K) DIN EN DIN EN S355J2C +C/+SH (~St52-3K) DIN EN DIN EN SMn30 +C/+SH (~9SMn28K) DIN EN DIN EN SMnPb30 +C/+SH (~9SMnPb28K) DIN EN DIN EN Tolerancja h9 h9 f7 h9 h9 h9 Długość (ok.) 3-3,5 m 6-6,5 m 6-6,5 m 6-6,5 m 3-3,5 m 3-3,5 m (d) mm kg/m (ok.) 1 0,01 1,2 0,01 1,5 0,01 1,8 0,02 2 0,03 2,5 0,04 3 0,06 3,5 0,08 4 0,10 5 0,15 6 0,22 7 0,30 8 0,40 9 0, , , , , , , , , , , , , , , , , ,17 16 ŚWIAT MATERIAŁÓW

19 (d) mm kg/m (ok.) 27 4, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,80 S235JRC +C (~St37K) DIN EN DIN EN S235JRC +C/+SH (~St37K) DIN EN DIN EN Stale konstrukcyjne Stale automatowe S355J2C +C/+SH +SL (~St52-3K) DIN EN DIN EN S355J2C +C/+SH (~St52-3K) DIN EN DIN EN SMn30 +C/+SH (~9SMn28K) DIN EN DIN EN SMnPb30 +C/+SH (~9SMnPb28K) DIN EN DIN EN Tolerancja h9 h9 f7 h9 h9 h9 Długość (ok.) 3-3,5 m 6-6,5 m 6-6,5 m 6-6,5 m 3-3,5 m 3-3,5 m ŚWIAT MATERIAŁÓW 17

20 STAL Pręty okrągłe Stale do ulepszania ciągnione / łuszczone, szlifowane i polerowane C35 +C +SL (~St50K) C35 +C/+SH +SL (~St50K) C35 +C (~St50K) C35 +C/+SH (~St50K) Stale do ulepszania C45 +C/+SH +SL DIN EN DIN EN C45 +C C45 +C/+SH CrMo4 +QT +SL Tolerancja h6 h6 h9 h9 h6 h9 h9 h6 h9 42CrMo4 +QT Długość (ok.) 3-3,5 m 6-6,5 m 3-3,5 m 6-6,5 m 6-6,5 m 3-3,5 m 6-6,5 m 6-6,5 m 6-6,5 m (d) mm kg/m (ok.) 4 0,10 5 0,15 6 0,22 7 0,30 8 0,40 9 0, , , , , , , , , , , , , , , , , , , , , , , , , , ,00 18 ŚWIAT MATERIAŁÓW

21 (d) mm kg/m (ok.) 38 8, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,80 C35 +C +SL (~St50K) C35 +C/+SH +SL (~St50K) C35 +C (~St50K) C35 +C/+SH (~St50K) Stale do ulepszania C45 +C/+SH +SL DIN EN DIN EN C45 +C C45 +C/+SH CrMo4 +QT +SL Tolerancja h6 h6 h9 h9 h6 h9 h9 h6 h9 42CrMo4 +QT Długość (ok.) 3-3,5 m 6-6,5 m 3-3,5 m 6-6,5 m 6-6,5 m 3-3,5 m 6-6,5 m 6-6,5 m 6-6,5 m ŚWIAT MATERIAŁÓW 19

22 STAL Pręty okrągłe Stale do ulepszania walcowane / kute (d) mm 42CrMo4 +QT DIN EN DIN Długość (ok.): 6-6,5 m kg/m (ok.) 20 2, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,31 20 ŚWIAT MATERIAŁÓW (d) mm kg/m (ok.) , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,37 Stale łożyskowe ciągnione / łuszczone 100Cr DIN EN DIN EN (d) mm Tolerancja : h9 Długość (ok.): 3-3,5 m kg/m (ok.) 6 0,22 7 0,30 8 0,40 9 0, , , ,89 12,2 0, , , , , , , , , , , , , , , , , , , , , , , , , ,88

23 (d) mm kg/m (ok.) 45 12, , , , , , , , , , ,07 ESP 65 stal do nawęglania i zoptymalizowanej obróbki; ciągniona / łuszczona (d) mm ESP 65 (~16MnCrS5) Tolerancja : h9 Długość (ok.): 3-3,5 m kg/m (ok.) 6 0,22 6,2 0,24 8 0,40 8,2 0,42 9 0, ,62 10,2 0,64 10,3 0, , ,89 12,2 0,92 12,3 0, ,04 13,3 1, ,21 14,3 1, , , ,78 (d) mm ESP 65 (~16MnCrS5) Tolerancja : h11 Długość (ok.): 3-3,5 m kg/m (ok.) 18 2, , , , , , , , ,17 (d) mm kg/m (ok.) 27 4, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,49 Informacje o materiale ESP 65 - patrz następne strony ESP 65 stal do nawęglania i zoptymalizowanej obróbki; walcowana ESP 65 (~16MnCrS5) DIN EN Długość (ok.): 6-6,5 m (d) mm kg/m (ok.) 35 7, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,63 ŚWIAT MATERIAŁÓW 21

24 STAL Informacja o produkcie ESP Optymalizacja obróbki - stal do nawęglania ESP Aby móc w pełni wykorzystać moc nowoczesnej maszyny do obróbki poszukuje się materiałów o optymalnych parametrach obróbki i o wysokiej jednorodności właściwości mechanicznych. Stal ESP 65 została specjalnie zaprojektowana do tych wymagań jako stal do nawęglania dla obróbki skrawaniem. Znajduje zastosowanie wszędzie tam gdzie chodzi o ekonomiczne wykonywanie części obrotowych o dużym udziale obróbki i/lub niekorzystnej geometrii jej kształtu. Jednolite właściwości materiału ESP 65 umożliwiają utrzymanie najsurowszej nawet tolerancji już podczas toczenia i uzyskania jednorodnej charakterystyki odkształceń podczas hartowania. Dodatkowe kroki obróbki jak prostowanie i szlifowanie mogą zostać wyeliminowane. Porównanie kosztów części z ESP 65 w stosunku do 16MnCrS5 ESP 65 16MnCrS5 materiał toczenie frezowanie narzędzia utwardzanie szlifowanie suma ESP 65 dyfuzyjne (stałe odkształcenie) suma 16MnCrS5 22 ŚWIAT MATERIAŁÓW

25 Skład chemiczny ESP 65, analiza wytopu w procentach [%]: Element C Si Mn P S Cr Pb min. 0,14 0,15 1,00 0,020 0,80 0,15 max. 0,19 0,40 1,30 0,035 0,035 1,10 0,30 Odchyłka analizy od analizy wytopu zgodnie z normą DIN EN Właściwości mechaniczne Stan +C +SH Granica plastyczności Wytrzymałość na rozciąganie Wydłużenie po zerwaniu R p 0,2 N/mm R m N/mm A 5 % Wartości hartowania Odległość od czoła zahartowanej powierzchni w mm Twardość HRC 1, max min ŚWIAT MATERIAŁÓW 23

26 STAL Pręty okrągłe Stale do nawęglania walcowane / kute (d) mm 16MnCr DIN EN DIN Długość (ok.): 6-6,5 m kg/m (ok.) 16 1, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,25 24 ŚWIAT MATERIAŁÓW (d) mm kg/m (ok.) , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,66 16MnCrS DIN EN DIN Długość (ok.): 6-6,5 m (d) mm kg/m (ok.) 16 1, , , , , , , , , ,98 (d) mm kg/m (ok.) 38 8, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,60

27 (d) mm kg/m (ok.) , , , , , , , , ,66 Inne wymiary do Ø 850 mm jako wykonanie kute/wyżarzane wg DIN dostępne na zapytanie. (d) mm kg/m (ok.) , , , , , , , , , , ,63 Stale do azotowania walcowane 34CrAlNi DIN EN Długość (ok.): 6-6,5 m (d) mm kg/m (ok.) 18 2, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,72 ŚWIAT MATERIAŁÓW 25

28 STAL Informacja o produkcie ETG Wysokowytrzymałościowa stal specjalna ETG Poprzez zastosowanie tej wysoko przetworzonej, gotowej stali nie ma potrzeby korzystania z kosztochłonnej obróbki cieplnej. Pewność właściwości gotowych części pozwala na znaczne obniżenie kosztów produkcji. ETG 25 jest zimno ciągnioną stalą specjalistyczną, która oprócz swej dużej wytrzymałości oferuje kombinacyjne połączenia z następującymi, wyjątkowymi właściwościami materiału: właściwości mechaniczne podobne do klasy wytrzymałości 8.8 jednolite właściwości materiału w całym przekroju i na wszystkich wymiarach niskie naprężenia wewnętrzne wysoka trwałość wysoka wytrzymałość na ścieranie dobra odkształcalność na zimno dobra podatność na gięcie łatwość wykończenia powierzchni dobra obrabialność mechaniczna oszczędność obróbki cieplnej dobra spawalność Porównanie kosztów ETG 25 / 35B2 materiał obrabianie na zimno ulepszanie cieplne prostowanie ETG 25 35B2 suma ETG 25 suma 35B2 26 ŚWIAT MATERIAŁÓW

29 Skład chemiczny ETG 25, analiza wytopu w procentach [%]: Element C Si Mn P S min. 0,24 0,10 1,20 0,02 max. 0,29 0,30 1,50 0,04 0,04 Materiał uspokojony przy użyciu aluminium lub innego podobnie działającego pierwiastka. Analiza odpowiada SAE 1527, względnie 28Mn6 (WSt-Nr.: ). Właściwości mechaniczne (wartości typowe) Statycznie Wymiary mm 16 > 16 Granica plastyczności R p 0,2 N/mm Wytrzymałość na rozciąganie R m N/mm Wydłużenie po zerwaniu A 5 % Przewężenie Z % Twardość HV Udarność Av RT (ISO-U) J Dynamicznie Rozciąganie/Ściskanie zmiennie σ zdw N/mm ok. 360 Próba bez karbu σ bw N/mm ok. 390 Próba z karbem ak=4,0 σ bw N/mm ok. 125 Skręcanie zmienne τ tw N/mm ok. 175 ŚWIAT MATERIAŁÓW 27

30 STAL Informacja o produkcie ETG Wysokowytrzymałościowa stal specjalna ETG Stale specjalne o wysokiej wytrzymałości ETG 88 i ETG 100 opracowane zostały dla szczególnie ekonomicznej możliwości wytwarzania elementów o skomplikowanej geometrii oraz o zwiększonej ilości obróbki. Nawet przy wysokich obciążeniach stal ta oferuje doskonałe i określone bezpieczeństwo zastosowania. Właściwości materiału takie jak wysoka wytrzymałość w stanie dostawy wysoka odporność na zmęczenie i zużycie umożliwiają tworzenie części mniejszych i cieńszych, które nadal są trwałe w użyciu Porównanie kosztów części z ETG w porównaniu do stali ulepszanych cieplnie Doskonałe właściwości obróbki dzięki krótkiemu przełamaniu wiórów i niskiemu poziomowi powstawania zadziorów umożliwiają zapewnienie efektywnej kosztowo i bezpiecznej produkcji Mikrostruktura materiału jest pozbawiona wypaczeń wyjątkowo jednolita materiał toczenie wiercenie narzędzia obróbka cieplna Dzięki temu możliwe jest utrzymanie dokładnych tolerancji wykonania detali co znacznie ogranicza ich ewentualną dodatkową obróbkę. Dzięki homogenicznym właściwościom materiału oraz jednorodności jego partii wzrasta trwałość narzędzia oraz znacząco zmniejszają się wahania w procesie produkcji. ETG stale do ulepszania cieplnego suma ETG suma stale do ulepszania cieplnego 28 ŚWIAT MATERIAŁÓW

31 Skład chemiczny ETG88/100, analiza wytopu w procentach [%]: Element C Si Mn P S min. 0,42 0,10 1,35 0,24 max. 0,48 0,30 1,65 0,04 0,33 Analiza odpowiada SAE1144 względnie 44SMn28 (1.0762). Odchyłka analizy od analizy wytopu zgodnie z normą DIN EN 10087, tabela 2 Jednolite właściwości mechaniczne w przekroju i zakresie wymiarów. Statycznie ETG 88 ETG 100 Wymiary mm 5,0-114,3 6,0-70,8 Granica plastyczności ciągnione R p 0,2 N/mm szlifowane R p 0,2 N/mm Wytrzymałość na rozciąganie R m N/mm Wydłużenie po zerwaniu A 5 % 7 6 Przewężenie Z % ok. 30 ok. 20 Moduł E N/mm ok ok Wytrzymałość na rozciąganie (poprzecznie) R m N/mm ok. 600 ok. 720 Twardość HRC ok. 28 ok. 32 HB 30 ok. 280 ok. 320 Wytrzymałość na ścinanie (poprzecznie) τ s N/mm ok. 510 ok. 590 Wytrzymałość na skręcanie τ t N/mm ok. 440 ok. 540 Udarność Av RT J ok. 25 ok. 10 Dynamicznie Rozciąganie zmienne σ w N/mm ok. 345 ok. 390 Rozciąganie impulsowe σ sch N/mm ok. 490 ok. 540 Zginanie zmienne σ bw N/mm ca. 390 ok. 440 Skręcanie zmęczeniowe τ tw N/mm ok. 195 ok. 225 Próg wytrzymałość na skręcanie τ sch N/mm ok. 345 ok. 390 ŚWIAT MATERIAŁÓW 29

32 STAL Pręty okrągłe ETG Wysokowytrzymałościowa stal specjalna do zoptymalizowanej obróbki; ciągniona / szlifowana ETG 25 Tolerancja : h9 Długość (ok.): 3 m (d) mm kg/m (ok.) 6 0,22 8 0, , , , , , , , , ,86 ETG 88 Tolerancja : h9 Długość (ok.): 3 m (d) mm kg/m (ok.) 5 0,15 6 0,22 6,35 0,25 7 0,30 8 0,40 8,2 0,42 8,35 0,43 9 0, ,62 10,3 0, , ,89 (d) mm kg/m (ok.) 12,3 0, , ,21 14,3 1, ,39 15,3 1, ,58 16,3 1, ,78 17,3 1, ,00 18,3 2, , ,47 20,3 2,54 ETG 88 Tolerancja : h11 Długość (ok.): 3 m (d) mm kg/m (ok.) 22 2,99 22,3 3, , ,86 25,2 3, , , , ,32 32,4 6, , , , , , , , , , , , , ,21 ETG 88 Tolerancja : h12 Długość (ok.): 3 m (d) mm kg/m (ok.) 65 26, , , ,64 80,2 39,69 82,54 42,04 (d) mm kg/m (ok.) 85,72 45,34 88,89 48,75 92,08 52,31 98,43 59,77 104,77 67,73 109,53 74,02 114,29 80,59 Informacje dostępne jako prospekt ETG 88/100 lub w formie elektronicznej na stronie ETG 100 Tolerancja : f7 Długość (ok.): 3 m (d) mm kg/m (ok.) 16 1, , , , , , , , , , , , ,23 ETG 100 Tolerancja : h6 Długość (ok.): 3 m (d) mm kg/m (ok.) 16 1, , , , , , , , , , , , , , , , ,23 30 ŚWIAT MATERIAŁÓW

33 ETG 100 Tolerancja : h11 Długość (ok.): 3 m (d) mm kg/m (ok.) 6 0,22 6,35 0,25 7 0,30 7,2 0,32 8 0,40 8,2 0,42 8,35 0,43 8,5 0,45 9 0,50 9,2 0, ,62 10,3 0,66 10,5 0, , ,89 12,3 0, ,04 13,3 1, ,21 14,3 1, ,39 15,3 1, ,58 16,3 1, ,78 17,3 1, ,00 18,3 2, , ,47 20,3 2, ,99 22,3 3, ,55 24,3 3, ,86 25,4 3, ,17 26,3 4, ,84 28,3 4, , ,55 30,4 5, ,32 32,4 6, ,56 35,4 7, ,00 36,4 8,18 (d) mm kg/m (ok.) 38 8,91 38,4 9, ,87 40,5 10, ,88 42,5 11, ,49 45,5 12, ,06 46,5 13, ,22 48,5 14, ,43 50,5 15, ,68 52,5 17, ,66 55,5 19, , ,21 60,5 22,58 63,5 24,88 (d) mm ETG 100 Tolerancja : h12 Długość (ok.): 3 m kg/m (ok.) 65 26,07 65,5 26, , ,23 70,8 30,93 ETG Wysokowytrzymałościowa stal specjalna do zoptymalizowanej obróbki; ciągniona ETG 88 (Pręty sześciokątne) (s) mm Tolerancja : h11 Długość (ok.): 3 m kg/m (ok.) 13 1, , , , , , ,96 Informacje dostępne jako prospekt ETG 88/100 lub w formie elektronicznej na stronie ŚWIAT MATERIAŁÓW 31

34 STAL Pręty okrągłe Tłoczyska chromowane CK CK CK Tłoczyska 20MnV MnV Tolerancja f7 f8 f8 f7 f8 f8 20MnV Długość (ok.) 6-6,5 m 3-3,5 m 6-6,5 m 6-6,5 m 3-3,5 m 6-6,5 m (d) mm kg/m (ok.) 4 0,10 5 0,15 6 0,22 8 0, , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,07 32 ŚWIAT MATERIAŁÓW

35 (d) mm kg/m (ok.) 70 30, , , , , , , , , , , , , , , , , , , , , , , , ,30 CK CK CK Tłoczyska 20MnV MnV Tolerancja f7 f8 f8 f7 f8 f8 20MnV Długość (ok.) 6-6,5 m 3-3,5 m 6-6,5 m 6-6,5 m 3-3,5 m 6-6,5 m ŚWIAT MATERIAŁÓW 33

36 STAL Pręty sześciokątne Stale konstrukcyjne / Stale automatowe / Stale do ulepszania ciągnione Stale konst. Stale automatowe Stale do ulepszania S235JRC+C (~St37K) DIN EN DIN EN SMn30+C (~9SMn28K) DIN EN DIN EN SMn30+C (~9SMn28K) DIN EN DIN EN SMnPb30+C (~9SMnPb28K) DIN EN DIN EN C35+C DIN EN DIN EN C35+C DIN EN DIN EN C45+C DIN EN DIN EN C45+C DIN EN DIN EN CrMoS4 +QT DIN EN DIN EN Tolerancja h11 h11 h12 h11 h11 h12 h11 h12 h11 Długość (ok.) 3-3,5 m 3-3,5 m 3-3,5 m 3-3,5 m 3-3,5 m 3-3,5 m 3-3,5 m 3-3,5 m 3-3,5 m (s) mm kg/m (ok.) 3 0,06 3,5 0,08 4 0,11 4,5 0,14 5 0,17 5,5 0,21 6 0,25 7 0,33 8 0,44 9 0, , , , , , , , , , , , , , , , , , , , , ,57 34 ŚWIAT MATERIAŁÓW

37 (s) mm kg/m (ok.) 60 24, , , , , , , , , , , ,92 Stale konst. Stale automatowe Stale do ulepszania S235JRC+C (~St37K) DIN EN DIN EN SMn30+C (~9SMn28K) DIN EN DIN EN SMn30+C (~9SMn28K) DIN EN DIN EN SMnPb30+C (~9SMnPb28K) DIN EN DIN EN C35+C DIN EN DIN EN C35+C DIN EN DIN EN C45+C DIN EN DIN EN C45+C DIN EN DIN EN CrMoS4 +QT DIN EN DIN EN Tolerancja h11 h11 h12 h11 h11 h12 h11 h12 h11 Długość (ok.) 3-3,5 m 3-3,5 m 3-3,5 m 3-3,5 m 3-3,5 m 3-3,5 m 3-3,5 m 3-3,5 m 3-3,5 m ETG Wysokowytrzymałościowa stal specjalna do zoptymalizowanej obróbki; ciągniona ETG 88 (Pręty sześciokątne) (s) mm Tolerancja : h11 Długość (ok.): 3 m kg/m (ok.) 13 1, , , , , , ,96 Informacje dostępne jako prospekt ETG 88/100 lub w formie elektronicznej na stronie ŚWIAT MATERIAŁÓW 35

38 STAL Pręty kwadratowe Stale konstrukcyjne / Stale automatowe / Stale do ulepszania ciągnione S235JRC+C (~St37K) DIN EN DIN EN Stale konstrukcyjne Stale automatowe Stale do ulepszania S235JRC+C (~St37K) DIN EN DIN EN S355J2C+C (~St52-3K) DIN EN DIN EN SMn30+C (~9SMn28K) DIN EN DIN EN SMn30+C (~9SMn28K) DIN EN DIN EN SMnPb30+C (~9SMnPb28K) DIN EN DIN EN SMnPb30+C (~9SMnPb28K) DIN EN DIN EN C45+C DIN EN DIN EN C45+C DIN EN DIN EN Tolerancja h11 h12 h11 h11 h12 h11 h12 h11 h12 Długość (ok.) 3-3,5 m 3-3,5 m 6-6,5 m 3-3,5 m 3-3,5 m 3-3,5 m 3-3,5 m 3-3,5 m 3-3,5 m (a) mm kg/m (ok.) 2 0,03 2,5 0,05 3 0,07 4 0,13 5 0,20 6 0,28 7 0,39 8 0,50 9 0, , , , , , , , , , , , , , , , , , , , , , ,34 36 ŚWIAT MATERIAŁÓW

39 (a) mm kg/m (ok.) 40 12, , , , , , , , , , , , , , ,63 S235JRC+C (~St37K) DIN EN DIN EN Stale konstrukcyjne Stale automatowe Stale do ulepszania S235JRC+C (~St37K) DIN EN DIN EN S355J2C+C (~St52-3K) DIN EN DIN EN SMn30+C (~9SMn28K) DIN EN DIN EN SMn30+C (~9SMn28K) DIN EN DIN EN SMnPb30+C (~9SMnPb28K) DIN EN DIN EN Pręty kwadratowe na życzenie dostępne z obróbką krawędzi Soft Edge : - w długościach handlowych 3 i 6 m lub jako rozkroje - dostępne wykonania z załamaniem krawędzi lub o krawędziach z zdefiniowanym promieniem 11SMnPb30+C (~9SMnPb28K) DIN EN DIN EN C45+C DIN EN DIN EN C45+C DIN EN DIN EN Tolerancja h11 h12 h11 h11 h12 h11 h12 h11 h12 Długość (ok.) 3-3,5 m 3-3,5 m 6-6,5 m 3-3,5 m 3-3,5 m 3-3,5 m 3-3,5 m 3-3,5 m 3-3,5 m ŚWIAT MATERIAŁÓW 37

40 STAL Pręty kwadratowe Stale do ulepszania / Stale do nawęglania walcowane 42CrMo4 +QT DIN EN DIN EN Stale do ulepszania 42CrMoS4 +QT DIN EN DIN EN MnCr DIN EN DIN EN MnCrS DIN EN DIN EN Stale do nawęglania 20MnCr DIN EN DIN EN MnCrS DIN EN DIN EN Długość (ok.) 6-6,5 m 6-6,5 m 6-6,5 m 6-6,5 m 6-6,5 m 6-6,5 m (a) mm kg/m (ok.) 15 1, , , , , , , , , , , , , , , , , , , , , , ,87 Inne wymiary mm w wykonaniu kutym wg DIN 7527/6 - dostępne na zapytanie. 38 ŚWIAT MATERIAŁÓW

41 Płaskowniki Stale konstrukcyjne ciągnione S235JRC+C (~St37K) DIN EN DIN EN Tolerancja : h11 Długość (ok.): 3-3,5 m (b x h) mm kg/m (ok.) 3 x 2 0,05 4 x 2 0,06 4 x 3 0,09 5 x 1 0,04 5 x 2 0,08 5 x 3 0,12 5 x 4 0,16 6 x 1 0,05 6 x 2 0,09 6 x 3 0,14 6 x 4 0,19 6 x 5 0,24 7 x 2 0,11 7 x 3 0,17 7 x 4 0,22 7 x 5 0,28 8 x 1 0,06 8 x 2 0,13 8 x 3 0,19 8 x 4 0,25 8 x 5 0,31 8 x 6 0,38 8 x 7 0,44 10 x 1 0,08 10 x 2 0,16 10 x 3 0,24 10 x 4 0,31 10 x 5 0,39 10 x 6 0,47 Płaskowniki na życzenie dostępne z obróbką krawędzi Soft Edge : - w długościach handlowych 3 i 6 m lub jako rozkroje - dostępne wykonania z załamaniem krawędzi lub o krawędziach z zdefiniowanym promieniem (b x h) mm kg/m (ok.) 10 x 7 0,55 10 x 8 0,63 11 x 4 0,35 12 x 1 0,09 12 x 2 0,19 12 x 3 0,28 12 x 4 0,38 12 x 5 0,47 12 x 6 0,57 12 x 7 0,66 12 x 8 0,75 12 x 10 0,94 13 x 2 0,20 13 x 3 0,31 13 x 12 1,23 14 x 2 0,22 14 x 3 0,33 14 x 4 0,44 14 x 5 0,55 14 x 6 0,66 14 x 7 0,77 14 x 8 0,88 14 x 10 1,10 14 x 12 1,32 15 x 1 0,12 15 x 2 0,24 15 x 3 0,35 15 x 4 0,47 15 x 5 0,59 15 x 6 0,71 15 x 7 0,82 15 x 8 0,94 15 x 10 1,18 15 x 12 1,41 16 x 1 0,13 16 x 2 0,25 16 x 3 0,38 16 x 4 0,50 16 x 5 0,63 16 x 6 0,75 16 x 8 1,01 16 x 10 1,26 16 x 12 1,51 18 x 2 0,28 18 x 3 0,42 18 x 4 0,57 18 x 5 0,71 18 x 6 0,85 18 x 8 1,13 18 x 10 1,41 (b x h) mm kg/m (ok.) 18 x 12 1,70 18 x 16 2,26 20 x 1 0,16 20 x 2 0,31 20 x 3 0,47 20 x 4 0,63 20 x 5 0,79 20 x 6 0,94 20 x 7 1,10 20 x 8 1,26 20 x 10 1,57 20 x 12 1,88 20 x 14 2,20 20 x 15 2,36 20 x 16 2,51 20 x 18 2,83 22 x 2 0,35 22 x 3 0,52 22 x 4 0,69 22 x 5 0,86 22 x 6 1,04 22 x 8 1,38 22 x 10 1,73 22 x 12 2,07 22 x 14 2,42 22 x 15 2,59 22 x 16 2,76 24 x 2 0,38 24 x 3 0,57 24 x 6 1,13 24 x 10 1,88 24 x 14 2,64 25 x 1 0,20 25 x 2 0,39 25 x 3 0,59 25 x 4 0,79 25 x 5 0,98 25 x 6 1,18 25 x 7 1,37 25 x 8 1,57 25 x 10 1,96 25 x 12 2,36 25 x 14 2,75 25 x 15 2,94 25 x 16 3,14 25 x 18 3,53 25 x 20 3,93 25 x 22 4,32 26 x 4 0,82 26 x 12 2,45 28 x 2 0,44 28 x 3 0,66 ŚWIAT MATERIAŁÓW 39

42 STAL Płaskowniki Stale konstrukcyjne, ciągnione S235JRC+C (~St37K) DIN EN DIN EN Tolerancja : h11 Długość (ok.): 3-3,5 m (b x h) mm kg/m (ok.) 28 x 4 0,88 28 x 5 1,10 28 x 6 1,32 28 x 8 1,76 28 x 10 2,20 28 x 12 2,64 28 x 14 3,08 28 x 15 3,30 28 x 16 3,52 28 x 20 4,40 30 x 2 0,47 30 x 3 0,71 30 x 4 0,94 30 x 5 1,18 30 x 6 1,41 30 x 7 1,65 30 x 8 1,88 30 x 10 2,36 30 x 12 2,83 30 x 14 3,30 30 x 15 3,53 30 x 16 3,77 30 x 18 4,24 30 x 20 4,71 30 x 22 5,18 30 x 25 5,89 32 x 2 0,50 32 x 3 0,75 32 x 4 1,01 32 x 5 1,26 32 x 6 1,51 32 x 8 2,01 32 x 10 2,51 32 x 12 3,01 32 x 15 3,77 32 x 16 4,02 40 ŚWIAT MATERIAŁÓW (b x h) mm kg/m (ok.) 32 x 18 4,52 32 x 20 5,02 32 x 22 5,53 32 x 25 6,28 34 x 5 1,34 35 x 2 0,55 35 x 3 0,82 35 x 4 1,10 35 x 5 1,37 35 x 6 1,65 35 x 8 2,20 35 x 10 2,75 35 x 12 3,30 35 x 15 4,12 35 x 16 4,40 35 x 18 4,95 35 x 20 5,50 35 x 25 6,87 35 x 30 8,24 36 x 3 0,85 36 x 4 1,13 36 x 5 1,41 36 x 6 1,70 36 x 8 2,26 36 x 10 2,83 36 x 12 3,39 36 x 16 4,52 36 x 20 5,65 36 x 25 7,07 40 x 2 0,63 40 x 3 0,94 40 x 4 1,26 40 x 5 1,57 40 x 6 1,88 40 x 7 2,20 40 x 8 2,51 40 x 10 3,14 40 x 12 3,77 40 x 14 4,40 40 x 15 4,71 40 x 16 5,02 40 x 18 5,65 40 x 20 6,28 40 x 22 6,91 40 x 25 7,85 40 x 30 9,42 40 x 32 10,05 40 x 35 10,99 45 x 2 0,71 45 x 3 1,06 45 x 4 1,41 45 x 5 1,77 45 x 6 2,12 45 x 8 2,83 (b x h) mm kg/m (ok.) 45 x 10 3,53 45 x 12 4,24 45 x 15 5,30 45 x 16 5,65 45 x 18 6,36 45 x 20 7,07 45 x 25 8,83 45 x 30 10,60 45 x 32 11,30 45 x 35 12,36 45 x 40 14,13 50 x 1 0,39 50 x 2 0,79 50 x 3 1,18 50 x 4 1,57 50 x 5 1,96 50 x 6 2,36 50 x 8 3,14 50 x 10 3,93 50 x 12 4,71 50 x 15 5,89 50 x 16 6,28 50 x 18 7,07 50 x 20 7,85 50 x 22 8,64 50 x 25 9,81 50 x 30 11,78 50 x 32 12,56 50 x 35 13,74 50 x 40 15,70 50 x 45 17,66 55 x 3 1,30 55 x 4 1,73 55 x 5 2,16 55 x 6 2,59 55 x 8 3,45 55 x 10 4,32 55 x 12 5,18 55 x 15 6,48 55 x 16 6,91 55 x 20 8,64 55 x 25 10,79 55 x 30 12,95 55 x 35 15,11 60 x 2 0,94 60 x 3 1,41 60 x 4 1,88 60 x 5 2,36 60 x 6 2,83 60 x 8 3,77 60 x 10 4,71 60 x 12 5,65 60 x 15 7,07 60 x 16 7,54

43 (b x h) mm kg/m (ok.) 60 x 18 8,48 60 x 20 9,42 60 x 25 11,78 60 x 30 14,13 60 x 32 15,07 60 x 35 16,49 60 x 40 18,84 60 x 50 23,55 63 x 5 2,47 63 x 6 2,97 63 x 8 3,96 63 x 10 4,95 63 x 12 5,94 63 x 15 7,42 63 x 16 7,91 63 x 20 9,89 63 x 25 12,36 63 x 30 14,84 63 x 32 15,83 65 x 2 1,02 65 x 3 1,53 65 x 4 2,04 65 x 5 2,55 65 x 6 3,06 65 x 8 4,08 65 x 10 5,10 65 x 12 6,12 65 x 15 7,65 65 x 16 8,16 65 x 20 10,21 65 x 25 12,76 65 x 30 15,31 70 x 2 1,10 70 x 3 1,65 70 x 4 2,20 70 x 5 2,75 70 x 6 3,30 70 x 8 4,40 70 x 10 5,50 70 x 12 6,59 70 x 14 7,69 70 x 15 8,24 70 x 16 8,79 70 x 18 9,89 70 x 20 10,99 70 x 25 13,74 70 x 30 16,49 70 x 32 17,58 70 x 35 19,23 70 x 40 21,98 Płaskowniki na życzenie dostępne z obróbką krawędzi Soft Edge : - w długościach handlowych 3 i 6 m lub jako rozkroje - dostępne wykonania z załamaniem krawędzi lub o krawędziach z zdefiniowanym promieniem (b x h) mm kg/m (ok.) 70 x 50 27,48 75 x 3 1,77 75 x 4 2,36 75 x 5 2,94 75 x 6 3,53 75 x 8 4,71 75 x 10 5,89 75 x 12 7,07 75 x 15 8,83 75 x 16 9,42 75 x 20 11,78 75 x 25 14,72 80 x 2 1,26 80 x 3 1,88 80 x 4 2,51 80 x 5 3,14 80 x 6 3,77 80 x 8 5,02 80 x 10 6,28 80 x 12 7,54 80 x 15 9,42 80 x 16 10,05 80 x 20 12,56 80 x 25 15,70 80 x 30 18,84 80 x 32 20,10 80 x 35 21,98 80 x 40 25,12 80 x 50 31,40 80 x 60 37,68 80 x 70 43,96 90 x 3 2,12 90 x 4 2,83 90 x 5 3,53 90 x 6 4,24 90 x 8 5,65 90 x 10 7,07 90 x 12 8,48 90 x 15 10,60 90 x 16 11,30 90 x 20 14,13 90 x 25 17,66 90 x 30 21,20 90 x 35 24,73 90 x 40 28,26 90 x 50 35,33 90 x 60 42,39 90 x 70 49, x 2 1, x 3 2,36 (b x h) mm kg/m (ok.) 100 x 4 3, x 5 3, x 6 4, x 8 6, x 10 7, x 12 9, x 15 11, x 16 12, x 20 15, x 25 19, x 30 23, x 32 25, x 35 27, x 40 31, x 50 39, x 60 47, x 70 54, x 80 62, x 5 4, x 6 5, x 8 6, x 10 8, x 12 10, x 15 12, x 20 17, x 25 21, x 30 25, x 40 34, x 2 1, x 3 2, x 4 3, x 5 4, x 6 5, x 8 7, x 10 9, x 12 11, x 15 14, x 16 15, x 20 18, x 25 23, x 30 28, x 40 37, x 50 47, x 60 56, x 5 4, x 8 7, x 10 9, x 12 11, x 15 14, x 16 15, x 20 19, x 25 24,53 ŚWIAT MATERIAŁÓW 41

44 STAL Płaskowniki Stale konstrukcyjne, ciągnione S235JRC+C (~St37K) DIN EN DIN EN Tolerancja : h11 Długość (ok.): 3-3,5 m (b x h) mm kg/m (ok.) 125 x 30 29, x 40 39, x 5 5, x 6 6, x 8 8, x 10 10, x 12 12, x 15 15, x 20 20, x 25 25, x 30 30, x 40 40, x 50 51, x 5 5, x 6 6, x 8 8, x 10 10, x 12 13, x 15 16, x 16 17, x 20 21, x 25 27, x 30 32, x 32 35, x 40 43, x 50 54, x 2 2, x 3 3, x 4 4, x 5 5, x 6 7, x 8 9, x 10 11, x 12 14, x 15 17, x 16 18,84 42 ŚWIAT MATERIAŁÓW (b x h) mm kg/m (ok.) 150 x 20 23, x 25 29, x 30 35, x 32 37, x 40 47, x 50 58, x 60 70, x 5 6, x 6 7, x 8 10, x 10 12, x 12 15, x 15 18, x 16 20, x 20 25, x 25 31, x 30 37, x 40 50, x 50 62, x 6 8, x 8 11, x 10 14, x 12 16, x 15 21, x 20 28, x 25 35, x 30 42, x 40 56, x 50 70, x 2 3, x 3 4, x 4 6, x 5 7, x 6 9, x 8 12, x 10 15, x 12 18, x 15 23, x 20 31, x 25 39, x 30 47, x 40 62, x 50 78, x 60 94, x 8 13, x 10 17, x 12 20, x 15 25, x 16 27, x 20 34, x 25 43, x 30 51, x 4 7, x 5 9,81 (b x h) mm kg/m (ok.) 250 x 8 15, x 10 19, x 12 23, x 15 29, x 20 39, x 25 49, x 30 58, x 40 78, x 50 98, x 12 24, x 5 11, x 10 23, x 12 28, x 15 35, x 20 47, x 25 58, x 30 70, x 40 94, x , x 10 27, x 12 32, x 15 41, x 20 54, x 25 68, x 30 82, x , x , x 10 31, x 12 37, x 15 47, x 20 62, x 25 78, x 30 94, x , x , x 10 39, x 15 58, x 20 78, x 25 98, x , x , x ,25 S235JRC+C (~St37K) DIN EN DIN EN Tolerancja : h11 Długość (ok.): 6-6,5 m (b x h) mm kg/m (ok.) 20 x 15 2,36 35 x 15 4,12 60 x 40 18,84 70 x 30 16,49 80 x 10 6, x 20 15,70

45 (b x h) mm kg/m (ok.) 110 x 10 8, x 20 18, x 60 56, x 20 21, x 20 23, x 25 29, x 20 28,26 Szerokość 100 mm - tolerancja h11 Szerokość > 100 mm - nie tolerowane Grubość 60 mm - tolerancja h 11 Grubość > 60 mm u. 100 mm - tolerancja h12 S355J2C+C (~St52-3K) DIN EN DIN EN Tolerancja : h11 Długość (ok.): 6-6,5 m (b x h) mm kg/m (ok.) 20 x 10 1,57 20 x 12 1,88 20 x 15 2,36 25 x 10 1,96 25 x 12 2,36 25 x 15 2,94 25 x 20 3,93 30 x 10 2,36 30 x 12 2,83 30 x 15 3,53 30 x 20 4,71 30 x 25 5,89 35 x 10 2,75 35 x 15 4,12 35 x 20 5,50 35 x 25 6,87 40 x 10 3,14 40 x 12 3,77 40 x 15 4,71 40 x 20 6,28 40 x 25 7,85 40 x 30 9,42 50 x 10 3,93 50 x 12 4,71 50 x 15 5,89 50 x 20 7,85 50 x 25 9,81 50 x 30 11,78 50 x 35 13,74 50 x 40 15,70 60 x 10 4,71 Płaskowniki na życzenie dostępne z obróbką krawędzi Soft Edge : - w długościach handlowych 3 i 6 m lub jako rozkroje - dostępne wykonania z załamaniem krawędzi lub o krawędziach z zdefiniowanym promieniem (b x h) mm kg/m (ok.) 60 x 15 7,07 60 x 20 9,42 60 x 25 11,78 60 x 30 14,13 60 x 40 18,84 70 x 10 5,50 70 x 15 8,24 70 x 20 10,99 70 x 25 13,74 70 x 30 16,49 70 x 40 21,98 80 x 10 6,28 80 x 15 9,42 80 x 20 12,56 80 x 25 15,70 80 x 30 18,84 80 x 40 25,12 80 x 50 31,40 90 x 10 7,07 90 x 15 10,60 90 x 20 14,13 90 x 25 17,66 90 x 30 21,20 90 x 40 28, x 10 7, x 15 11, x 20 15, x 25 19, x 30 23, x 40 31, x 15 14, x 20 18, x 30 28, x 12 13,19 Szerokość 100 mm - tolerancja h11 Szerokość > 100 mm - nie tolerowane Grubość 60 mm - tolerancja h 11 Grubość > 60 mm u. 100 mm - tolerancja h12 Stale do ulepszania ciągnione C45+C DIN EN DIN EN Tolerancja : h11 Długość (ok.): 3-3,5 m (b x h) mm kg/m (ok.) 10 x 3 0,24 10 x 5 0,39 12 x 6 0,57 15 x 4 0,47 15 x 5 0,59 15 x 8 0,94 15 x 10 1,18 15 x 12 1,41 18 x 8 1,13 18 x 15 2,12 20 x 4 0,63 20 x 5 0,79 20 x 6 0,94 20 x 8 1,26 20 x 10 1,57 20 x 15 2,36 22 x 8 1,38 25 x 5 0,98 25 x 6 1,18 25 x 8 1,57 25 x 10 1,96 25 x 12 2,36 25 x 15 2,94 25 x 16 3,14 25 x 18 3,53 25 x 20 3,93 28 x 6 1,32 28 x 12 2,64 30 x 4 0,94 30 x 5 1,18 30 x 6 1,41 30 x 8 1,88 30 x 10 2,36 30 x 12 2,83 30 x 15 3,53 30 x 16 3,77 30 x 20 4,71 30 x 25 5,89 32 x 20 5,02 32 x 25 6,28 35 x 4 1,10 35 x 5 1,37 35 x 6 1,65 35 x 8 2,20 35 x 10 2,75 ŚWIAT MATERIAŁÓW 43

46 STAL Płaskowniki Stale do ulepszania, ciągnione C45+C DIN EN DIN EN Tolerancja : h11 Długość (ok.): 3-3,5 m (b x h) mm kg/m (ok.) 35 x 12 3,30 35 x 15 4,12 35 x 20 5,50 35 x 25 6,87 40 x 5 1,57 40 x 6 1,88 40 x 8 2,51 40 x 10 3,14 40 x 12 3,77 40 x 15 4,71 40 x 20 6,28 40 x 25 7,85 40 x 30 9,42 40 x 32 10,05 45 x 6 2,12 45 x 8 2,83 45 x 10 3,53 45 x 12 4,24 45 x 15 5,30 45 x 20 7,07 45 x 30 10,60 50 x 5 1,96 50 x 6 2,36 50 x 8 3,14 50 x 10 3,93 50 x 12 4,71 50 x 15 5,89 50 x 20 7,85 50 x 25 9,81 50 x 30 11,78 50 x 32 12,56 50 x 35 13,74 50 x 40 15,70 (b x h) mm kg/m (ok.) 60 x 6 2,83 60 x 8 3,77 60 x 10 4,71 60 x 12 5,65 60 x 15 7,07 60 x 20 9,42 60 x 25 11,78 60 x 30 14,13 60 x 40 18,84 60 x 50 23,55 70 x 6 3,30 70 x 8 4,40 70 x 10 5,50 70 x 12 6,59 70 x 15 8,24 70 x 20 10,99 70 x 25 13,74 70 x 30 16,49 70 x 40 21,98 70 x 50 27,48 80 x 8 5,02 80 x 10 6,28 80 x 12 7,54 80 x 15 9,42 80 x 20 12,56 80 x 25 15,70 80 x 30 18,84 80 x 40 25,12 80 x 50 31,40 80 x 60 37,68 90 x 10 7,07 90 x 12 8,48 90 x 15 10,60 90 x 20 14,13 90 x 25 17,66 90 x 30 21,20 90 x 40 28,26 90 x 50 35, x 6 4, x 8 6, x 10 7, x 12 9, x 15 11, x 15 11, x 20 15, x 25 19, x 30 23, x 40 31, x 50 39, x 15 12,95 Płaskowniki na życzenie dostępne z obróbką krawędzi Soft Edge : - w długościach handlowych 3 i 6 m lub jako rozkroje - dostępne wykonania z załamaniem krawędzi lub o krawędziach z zdefiniowanym promieniem 44 ŚWIAT MATERIAŁÓW (b x h) mm kg/m (ok.) 120 x 10 9, x 15 14, x 20 18, x 25 23, x 30 28, x 40 37, x 50 47, x 10 9, x 12 11, x 20 19, x 50 49, x 40 40, x 15 16, x 20 21, x 10 11, x 15 17, x 20 23, x 25 29, x 30 35, x 40 47, x 50 58, x 20 25, x 30 37, x 10 14, x 40 56, x 10 15, x 15 23, x 20 31, x 25 39, x 30 47, x 40 62, x 50 78, x 30 51,81 Szerokość 100 mm - tolerancja h11 Szerokość > 100 mm - nie tolerowane Grubość 60 mm - tolerancja h 11 Grubość > 60 mm u. 100 mm - tolerancja h12
