Stalowe obudowy zewnętrzne IP66 OH6425

Transkrypt

1 v Stalowa obudowa zewnętrzna IP66 v Testowana zgodnie z EN v Zatwierdzone wyposażenie obudowy - gniazdo 230VAC - zasilacz 120/240W 48, 24 lub 12 VDC - zasilacz buforowy 110W / 13, lub 48 VDC - wyłącznik automatyczny 4A-char. C - zabezpieczenie przeciwprzepięciowe poziom - wyłącznik - uchwyt dla PIDS Peridect+ - uchwyt dla SSWiN Galaxy v Akcesoria opcjonalne - uchwyt do montażu na ścianie - uchwyt do montażu na słupie - zamek z kluczem - Kaseta na spawy optyczne z uchwytem DIN35 - transformator z uchwytem DIN35 Stalowe obudowy są odpowiednie do montażu w warunkach przemysłowych switchów, PLC oraz modułów IO METEL. W obudowach można również montować urządzenia innych firm. Oznaczenia W nazwie po skrócie występują kombinacje liter i cyfr oznaczające zastosowane wyposażenie. Jeśli wyposażenia nie ma, kombinacja nie jest wypełniona. -C4.A12.R.PB4.SE.HP Uchwyt HP - dla Peridect+ HG - dla Galaxy SE - IEC - typ E (CZ) SF - IEC - typ F (DE) buforowy: PB2-110W/24V* PB4-110W/48V* bez podtrzymania: P W / 48V P W / 48V P W / 24 V P W / 12 V Kod x-xxx-xx1 x-xxx-xx2 x-xxx-x1x x-xxx-x2x x-xxx-1xx x-xxx-2xx x-xxx-3xx x-xxx-4xx x-xxx-5xx x-xxx-6xx R - 30mA x-xx1-xxx Ochronnik przeciwprzepięciowy A12-12,5 ka x-x1x-xxx automatyczny C4-4A char. C x-4xx-xxx nazwa serii (600 x 400 x 250 mm) *+ wyjście 13,8V danego 1/17 Akcesoria opcjonalne Montaż na ścianie - podczas montażu na ścianie zalecamy KIT-OH z 4 stalowymi wspornikami (ocynkowanymi) i z akcesoriami montażowymi. Montaż na słupie - podczas montażu na słupie mm zalecamy zastosowanie zestawu HOLDER-. Zamek z kluczem - zalecamy do aplikacji, gdzie dostęp do szafki powinien być bardziej zabezpieczony. Kaseta na spawy z uchwytem DIN35 - na głównej szynie DIN35 Jest miejsce do wpięcia kasety na spawy dla 12 włókien. Transformator na DIN35 - na dolnej szynie DIN35 znajduje się miejsce do przypięcia transformatora. KIT-OH HOLDER OH65-LOCK O12-DIN TRF-24100T-DIN

2 4A 240W / 48V 120W / 48V 120W / 24V 120W / 12V autom. 4A char. C typ E (CZ) typ F (DE) Uchwyt Peridect+ Uchwyt Galaxy Opcje dostępne z zasilaczem buforowym Opcje z oznaczeniami:.hp Dostarczane są wyłącznie za pośrednictwem firmy Sieza, s.r.o..hg Dostarczane są wyłącznie za pośrednictwem firmy TAP- SYSTEMY ALARMOWE Sp. z o.o. - C4.A12.R.PB4.SE.HP tak tak tak - tak tak - tak - - C4.A12.R.PB4.SF.HP tak tak tak - tak - tak tak - - C4.A12.R.PB4.SE.HG tak tak tak - tak tak - - tak - C4.A12.R.PB4.SF.HG tak tak tak - tak - tak - tak - C4.A12.R.PB2.SE tak tak tak tak - tak C4.A12.R.PB2.SF tak tak tak tak - - tak C4.A12.R.PB4.SE tak tak tak - tak tak C4.A12.R.PB4.SF tak tak tak - tak - tak C4.A12.PB tak tak - tak C4.A12.PB tak tak - - tak C4.A12.R.SE tak tak tak - - tak C4.A12.R.SF tak tak tak tak C4.PB tak - - tak C4.PB tak tak C4.R.SE tak - tak - - tak C4.R.SF tak - tak tak - - Opcje z zasilaczem bez podtrzymania - C4.A12.R.P482.SE tak tak tak tak tak - - C4.A12.R.P482.SF tak tak tak tak tak - C4.A12.R.P481.SE tak tak tak - tak - - tak - - C4.A12.R.P481.SF tak tak tak - tak tak - C4.A12.R.P241.SE tak tak tak - - tak - tak - - C4.A12.R.P241.SF tak tak tak - - tak - - tak - C4.A12.R.P121.SE tak tak tak tak tak - - C4.A12.R.P121.SF tak tak tak tak - tak 2/17

3 Parametry techniczne Parametr Wartość Jednostka Uwagi - Obudowa Rodzaj sieci elektrycznej TN-S, TN-C Napięcie robocze Maks. 250 Vac Przekrój przewodów 230Vac mm² Zalecany przekrój przewodu PE 7 mm² Zacisk PE po lewej Dławnice kablowe 12 PG11 Stopień ochrony IP IP66 Wymiary - W/H/D 400 x 600 x 250 mm Materiał Stal ocynkowana Wykończenie powierzchni Powłoka proszkowa poliestrowo-epoksydowa Szary RAL 7035 Waga Maks. 18 kg Bez sprzętu C4 Ochrona Zabezpieczenie przed zwarciem automatyczny 4A - char C Wytrzymałość zwarciowa 6kA A12 - OVP Klasa zgodna z EN Napięcie robocze 230 / 280 Vac Znamionowe / Maksymalne Poziom ochrony kv L-N Nominalny prąd upływu 12,5 ka 0/350 μs R - RCD Napięcie robocze 230 / 250 Vac Znamionowe / Maksymalne Prąd znamionowy 25 A Wytrzymałość zwarciowa 6 ka Znamionowy prąd różnicowy 30 ma Px Patrz tabela poniżej Sx - ac Prąd znamionowy 4 A Znamionowe napięcie robocze 230 VAC Typ E / F CZ (z bolcem uziemiającym) / Niemieckie Modyfikacje zabezp. z gniazdkiem automatyczny 4A charakterystyka wyzwalania C O12 - Kaseta optyczna Maks. liczba włókien 12 TRF24100-DIN Wyjściowe napięcie / moc 24 / 100 VAC / VA Temperatura pracy C Holder- Obciążenie dopuszczalne 50 kg Średnica słupa mm * + Wyjście 13,8V Producent zastrzega sobie prawo do zmiany parametrów technicznych bez wcześniejszego powiadomienia. Parametr Wartość Wartość Wartość Wartość Wartość Wartość Px PB2 PB4 P121 P241 P481 P482 Napięcie wejściowe (50 Hz) 230 V 230 V 88 do 264 V 88 do 264 V 88 do 264 V 88 do 264 V Moc znamionowa 110 W 110 W 120 W 120 W 120 W 240 W Napięcie wyjściowe 24 V 48 V 12 do 14 V 24 do 28 V 48 do 55 V 48 do 55 V Wyjście akumulatora 13,8 V 13,8 V Prąd ładowania Maks. 5,6 A Maks. 5,6 A -... Efektywność 90 % 90 % 89 % 91 % 90,5 % 94 % Temperatury pracy (100 % ładowania) do +60 C do +60 C do +55 C do +55 C do +55 C do +55 C Wilgotność niekondensująca 20 do 95 % 20 do 95 % 20 do 95 % 20 do 95 % 20 do 95 % 20 do 95 % Producent zastrzega sobie prawo do zmiany parametrów technicznych bez wcześniejszego powiadomienia. 3/17

4 Przestrzeń przeznaczona dla sprzętu i akumulatora 4/17

5 Opcja.HP przestrzeń do montażu sprzętu i akumulatora 5/17

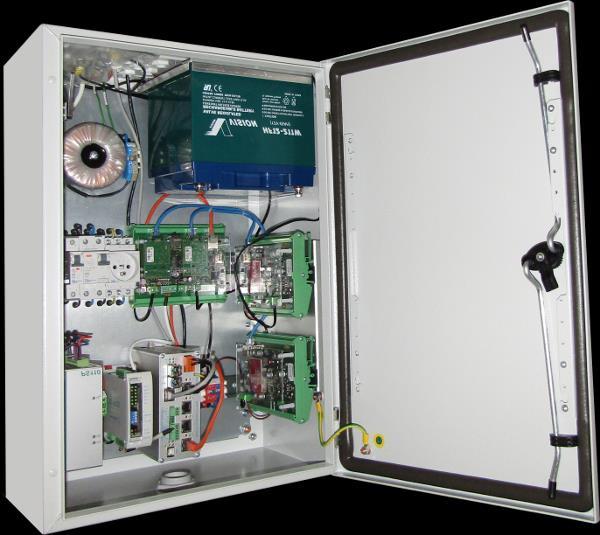

6 Opcja.HG przestrzeń do montażu sprzętu i akumulatora 6/17

7 autom. 4A char. C Uchwyt Peridect+ Uchwyt Galaxy -C4.A12.R.PB4.Sx.HP obudowa z wyposażeniem - C4.A12.R.PB4.SE.HP tak tak tak - tak tak - tak - - C4.A12.R.PB4.SF.HP tak tak tak - tak - tak tak - 7/17

8 autom. 4A char. C Uchwyt Peridect+ Uchwyt Galaxy -C4.A12.R.PBx.Sx.HG - obudowa z wyposażeniem - C4.A12.R.PB4.SE.HG tak tak tak - tak tak - - tak - C4.A12.R.PB4.SF.HG tak tak tak - tak - tak - tak 8/17

9 autom. 4A char. C Jistič A char. C Přepěť. ochrana stupeň Proudový chránič Napájecí zdroj 0W Napájecí zdroj 0W Zásuvka 230V typ E (CZ) Zásuvka 230V typ F (DE) Holder Uchwyt Peridect+ Holder Uchwyt Galaxy -C4.A12.R.PBx.Sx - obudowa z wyposażeniem OBJEDNACÍ NÁZEV OBJEDNACÍ KÓD - C4.A12.R.PB2.SE tak tak tak tak - tak C4.A12.R.PB2.SF tak tak tak tak - - tak C4.A12.R.PB4.SE tak tak tak - tak tak C4.A12.R.PB4.SF tak tak tak - tak - tak - - 9/17

10 autom. 4A 240W / 48V 120W / 48V 120W / 24V 120W / 12V -C4.A12.R.Px.Sx - obudowa z wyposażeniem - C4.A12.R.P482.SE tak tak tak tak tak - - C4.A12.R.P482.SF tak tak tak tak tak - C4.A12.R.P481.SE tak tak tak - tak - - tak - - C4.A12.R.P481.SF tak tak tak - tak tak - C4.A12.R.P241.SE tak tak tak - - tak - tak - - C4.A12.R.P241.SF tak tak tak - - tak - - tak - C4.A12.R.P121.SE tak tak tak tak tak - - C4.A12.R.P121.SF tak tak tak tak - tak 10/17

11 autom. 4A char. C Uchwyt Peridect+ Uchwyt Galaxy -C4.A12.PBx - obudowa z wyposażeniem - C4.A12.PB tak tak - tak C4.A12.PB tak tak - - tak /17

12 autom. 4A char. C Uchwyt Peridect+ Uchwyt Galaxy -C4.A12.R.Sx - obudowa z wyposażeniem - C4.A12.R.SE tak tak tak - - tak C4.A12.R.SF tak tak tak tak /17

13 autom. 4A char. C Uchwyt Peridect+ Uchwyt Galaxy -C4.PBx - obudowa z wyposażeniem - C4.PB tak - - tak C4.PB tak tak /17

14 autom. 4A char. C Uchwyt Peridect+ Uchwyt Galaxy -C4.R.Sx - obudowa z wyposażeniem - C4.R.SE tak - tak - - tak C4.R.SF tak - tak tak /17

15 Instrukcja instalacji REV: Instalacja 1. Montaż Zamocuj szafkę wykorzystując otwory montażowe rozmieszczone w rogach: a) na płaskiej powierzchni. Do montażu użyj zestawu KIT- OH. Patrz strona 16. b) do uchwytu HOLDER- (podczas montażu na słupie). Przymocuj rozdzielnicę za pomocą opasek mocujących dołączonych do uchwytu. Patrz strona 17. UWAGA: Rozdzielnice muszą być montowane zawsze w pozycji pionowej otworami kablowymi do dołu. Podczas montażu stosuj elementy mocujące zgodnie z instrukcjami i ilustracjami na tej i następnych stronach. HOLDER- jest przenzaczony do stosowania na okrągłych słupach o średnicach: mm. 2. Uziemianie zabezpieczenia przeciwprzepięciowego Szafka jest uziemiona miedzianymi przewodami 7 mm2. Przykręć przewody do zielonych zacisków (Lewy na dolnej szynie DIN35). Rezystancja uziemienia musi wynosić maks. 10Ω. Jeśli znajdziesz jakieś ślady uszkodzenia, zniekształcenia, usterki lub brakujące części szafki - zgłoś reklamację swojemu dostawcy. Po skończonej żywotności rozdzielnicy, zlikwiduj ją jako odpad elektroniczny. Nie przekraczaj nominalnych parametrów pracy szafki. Niebezpieczne napięcia mogą pozostać na źródle zasilania nawet kilka minut po wyłączeniu. Szafka musi być zasilania z użyciem przewodu ochronnego PE. Chroń urządzenie przed wnikaniem wszelkich przedmiotów lub płynów do jego wnętrza - ryzyko porażenia prądem elektrycznym lub uszkodzenia szafki. Nie blokować otworów wentylacyjnych źródła zasilania - może to spowodować jego uszkodzenie. Nie dotykać komponentów wewnętrznych źródeł zasilania - ryzyko porażenia prądem lub poparzenia Podłączanie 230VAC Podłącz 230VAC jak na prawym obrazku: L - do brązowego zacisku, N - do niebieskiego zacisku, PE - zielono-żółty zacisk. Connect using the solid or stranded wires with a cross in the range of 1-4 mm 2. L N PE 4. Podłączanie światłowodów Przeciągnij kable przez przelotki i po brzegach rozdzielnicy do przełącznicy (rysunek po prawej). Po zespawaniu złącza zamknij kasetę pokrywą. ŚRODKI OSTROŻNOŚCI: Montaż, ustawianie i obsługa mogą być wykonywane wyłącznie przez osoby z kwalifikacjami elektrotechnicznymi, które zapoznały się z tym podręcznikiem. Szafka jest zaprojektowana do podłączenia do głównego źrdóła jednofazowego 230VAC TN-S i musi być zainstalowana zgodnie z normami regulującymi obowiązującymi w danym kraju. Aby zapobiec porażeniom prądem, wyłącznik autom., powinien być umieszczony przed zainstalowaniem urządzenia. Przed rozpoczęciem instalacji należy się upewnić, że przewód 230VAC nie jest pod napięciem, a wyłącznik rozdzielnicy jest wyłączony. Napięcie 230VAC należy podłączyć po zakończeniu instalacji. 15/ L N PE 2 4 Otwory montażowe k Dławnica do uziemienia zabezpieczeń l Zaciski zasilania 230VAC m Kable światłowodowe 1

16 Instrukcja instalacji REV: KIT-OH - akcesoria do montażu obudowy na płaskiej powierzchni Uchwyt z zestawu KIT-OH 16/17

17 Instrukcja instalacji REV: HOLDER- - akcesoria do montażu obudowy na słupie HOLDER- Śruba Podkładka Płyta ze stali nierdzewnej HOLDER- Podkładka gumowa Sciana obudowy Wkładka śruby 17/17
