1 WYDAJOŚĆ PRECYZJA JAKOŚĆ

2 Sztuka wydajności w dobrej cenie Dążąc do maksymalnego zadowolenia naszych Klientów w 2012 roku wprowadziliśmy na rynek własną linię produktów pod marką EL-CUT. Produkty z naszym logo projektujemy z myślą o zapewnieniu użytkownikom komfortowej pracy przy zachowaniu wymogów norm jakościowych, najwyższych standardów bezpieczeństwa oraz niskiej ceny. Produkty EL-CUT wytwarzane są pod naszym nadzorem przez znane krajowe i zagraniczne firmy narzędziowe. Inwestycja we własną markę pozwala nam oferować wyroby o dobrej wydajności i jakości w bardzo konkurencyjnych cenach. Oferta narzędzi marki EL-CUT jest przez nas elastycznie poszerzana o poszukiwane na rynku rozwiązania.

3 Ściernice do szlifowania T27 Ściernice do cięcia T41 i T42 Ściernice listkowe talerzowe Piły taśmowe bimetalowe Wiertła WKa DI 338 Wiertła WKc DI 345 Frezy trzpieniowe VHM Frezy trzpieniowe FPg DI 327 FPa DI 844, FPc DI 845 Płytki tokarskie Płytki frezarskie oże tokarskie Elektrody do spawania Suwmiarki elektroniczne Pogłębiacze stożkowe HSS DI 335-C

4 Ściernice do szlifowania T27 Ściernice do cięcia T41 i T42 - ponadprzeciętne rezultaty w zakresie cięcia i szlifowania - wzmocnione mechanicznie (zbrojone) - wysoka trwałość i odporność na zużycie - szybkie i stabilne cięcie, niskie wibracje - najwyższy stopień bezpieczeństwa - cięcie i szlifowanie szerokiej gamy materiałów Typ ściernic T27 T41 T42 P M nierdzewna K Żeliwo - typ ściernic: do szlifowania T27, do cięcia T41 i T42 - kształt tarcz: z obniżonym środkiem (T27, T42), płaskie (T41) - zgodne z ISO 9001:2008, sprawdzone wg E Typ ściernic Średnica x grubość D (mm) x U/T (mm) Średnica otworu H (mm) Charakterystyka Dopuszczalna prędkość m/s min -1 T x 6,0 22,2 A 30Q BF x 6,0 22,2 95A 24T BF x 1,0 22,2 A 60R BF-80 /Inox T x 1,6 22,2 A 46R BF-80 /Inox x 1,9 22,2 A 36R BF-80 /Inox T x 3,0 22,2 A 30R BF Rys. Tarcza do szlifowania T27 Rys. Tarcza do cięcia T41 Rys. Tarcza do cięcia T42 Ponadprzeciętne rezultaty szlifowania

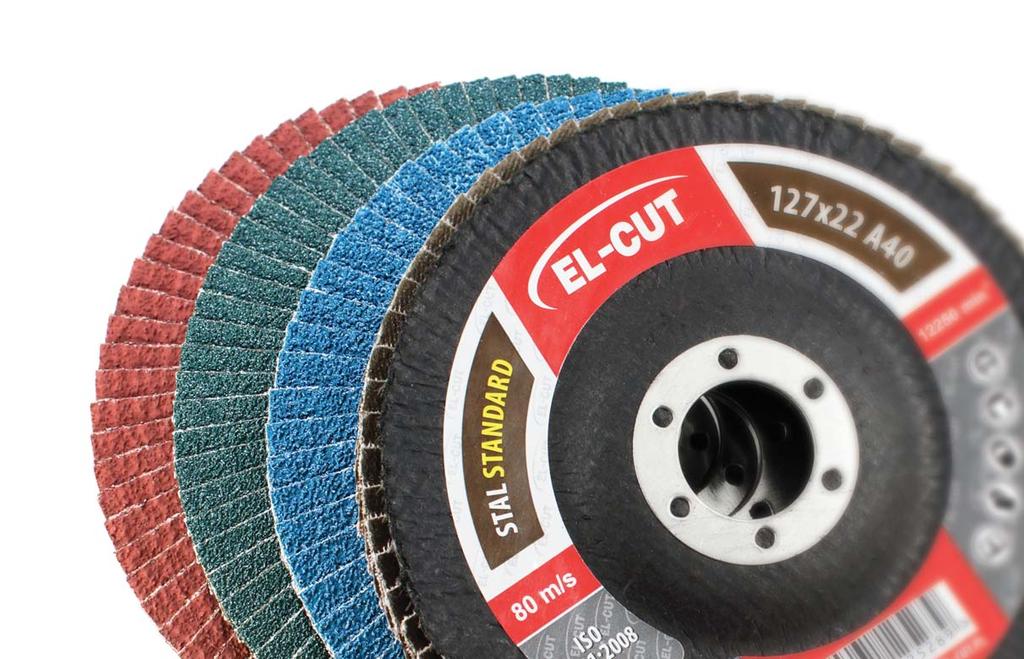

5 Ściernice listkowe talerzowe - wysokie walory eksploatacyjne - optymalna wydajność szlifowania - szlifowanie bez wibracji, cicha praca - łatwe dopasowanie do obrabianego kształtu - najwyższy stopień bezpieczeństwa - obróbka wykończeniowa szerokiej gamy materiałów - gratowanie i zakrzywianie krawędzi - szlifowanie spoin po spawaniu - czyszczenie i polerowanie wszystkich rodzajów powierzchni Rodzaj nasypu P M nierdzewna Metale nieżelazne Korund standard Cyrkon optimum Cyrkon premium Ceramika - średnica tarcz: 127 mm - podstawa talerzowa: wypukła - rodzaj nasypu ściernego i typ granulacji: korund (40, 60), cyrkon (40, 60), ceramika (40) - podłoże listkowe: bawełniane przy korund, przy pozostałych podłoże poliestrowe - bezpośrednie mocowanie na szlifierce bez używania podkładek - dopuszczalna prędkość: 80 m/s, min -1 - zgodne z ISO 9001:2008, sprawdzone wg E Rys. Ściernica listkowa talerzowa ajwyższe standardy bezpieczeństwa

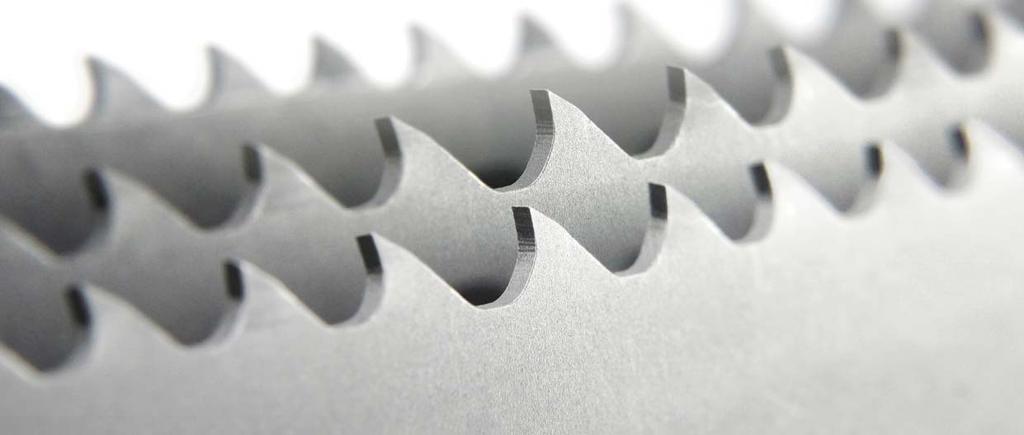

6 Piły taśmowe bimetalowe - wysoka trwałość i odporność na temperaturę - precyzja cięcia i stabilność kształtu - konstrukcja zapobiegająca zrywaniu wierzchołków zębów - bardzo dobra jakość zgrzewu - minimalizacja hałasu i wibracji - cięcie materiałów pełnych i profili - uniwersalność i wszechstronność cięcia Aluminium Metale nieżelazne konstrukcyjna węglowa stopowa matrycowa nierdzewna narzędziowa ŁATWE CIĘCIE TRUDE - szerokość taśmy: 19 mm, 27 mm, 34 mm - twardość taśmy nośnej: HRc - końcówki zębów: stal szybkotnąca M-42 - twardość zęba: HRc - rozwiedzenie przemienne - płytkie wręby międzyzębne - dodatni kąt natarcia - zalecane naprężenie piły: 27 x PSI, 34 x PSI TPI K BS TYPOWYMIARY Szerokość x grubość B (mm) x S (mm) 19 x x x 1.07 Podziałka TPI (mm) 3 2/3 3/4 4/6 5/8 6/8 6/10 8/12 10/14 Kąt natarcia K ( ) M42 Rp Dobra jakość i dokładność cięcia

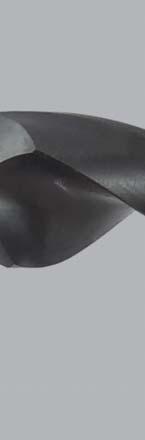

7 Wiertła WKa DI 338 Wiertła WKc DI wykonane metodą szlifowania - trwałość i odporność na zużycie - dobra jakość powierzchni obrabianego materiału - szeroki zakres aplikacji Typ wierteł P M nierdzewna K Żeliwo Metale nieżelazne S Superstopy H hartowana WKa WKc - typ wierteł: kręte WKa i WKc - zakres średnic: Ø 0,3 20 (WKa), Ø 5 50 (WKc) - znormalizowane wymiary - kąt spirali: = 20 ~30 - kąt wierzchołkowy: klasa wykonania części roboczej: h8 - materiał narzędzia: HSS - rodzaj chwytu: walcowy (WKa), stożkowy (WKc) Rys. Wiertło WKa wg DI 338 Rys. Wiertło WKc wg DI 345 DI 338 HSS λ 20º~30º h8 118º DI 345 HSS λ 20º~30º h8 118º Optymalne parametry wiercenia

8 Frezy trzpieniowe VHM - trwałość i odporność na zużycie - dobra jakość powierzchni obrabianego materiału - geometria ostrzy zapewniająca wysoką wydajność pracy - ekonomiczna obróbka szerokiej gamy materiałów Typ frezów P M nierdzewna K Żeliwo Metale nieżelazne S Superstopy H hartowana Walcowo-czołowe Kuliste - typ frezów: walcowo-czołowe i kuliste - zakres średnic i ilość ostrzy: Typ frezów Ilość ostrzy Ø 4 Ø 5 Ø 6 Ø 8 Ø 10 Ø 12 Ø 14 Ø 16 2 Walcowo-czołowe 4 2 Kuliste 4 - kąt spirali: = 33 (walcowo-czołowe), = 30 (kuliste) - materiał narzędzia: węglik spiekany VHM - rodzaj chwytu: walcowy gładki wg DI 6535-HA - powłoka na części skrawającej: TiAI Rys. Frez trzpieniowy VHM walcowo-czołowy Rys. Frez trzpieniowy VHM kulisty B Z=2 Z=4 =33º VHM TiAI Z=2 Z=4 =30º VHM TiAI Trwałość i odporność na zużycie

9 Frezy trzpieniowe FPg DI 327 FPa DI 844, FPc DI wysoka jakość stali szybkotnącej - uniwersalna geometria części skrawającej - precyzyjnie szlifowane ostrza frezów - produkowane wg najwyższych standardów technologicznych - uniwersalność i wszechstronność frezowania P M nierdzewna K Żeliwo Metale nieżelazne S Superstopy - typ frezów: walcowo-czołowe - zakres średnic: Ø 2 20 (FPg, FPa), Ø (FPc) - ilość ostrzy: Z = 2 (FPg), Z = 3 (FPa Ø 2), Z = 4 (FPa Ø 3 20) Z = 4 (FPc Ø 12 20), Z = 5 (FPc Ø 22 28), Z = 6 (FPc Ø 30 45) - standardowa długość robocza - kąt spirali: = 25 (FPg), = 30 (FPa), = 35 (FPc) - materiał narzędzia: HSS z 8% Co (FPg, FPa), HSS z 5% Co (FPc) - rodzaj chwytu: Weldon wg DI 1835-B (FPg, FPa) Morse a wg DI 228A (FPc) 1 228A L2 Rys. Frez trzpieniowy FPc wg DI 845 DI 845 typ Z=4-6 MK =35º =8º HSS Co5 D1 < 2,5 D1 < 5,5 Rys. Frez trzpieniowy PFg wg DI 327 Rys. Frez trzpieniowy FPa wg DI B DI 327 typ Z=2 =25º =12º HSS Co B DI 844 typ Z=3-4 =30º =8º HSS Co8 ajlepsze efekty skutecznej obróbki

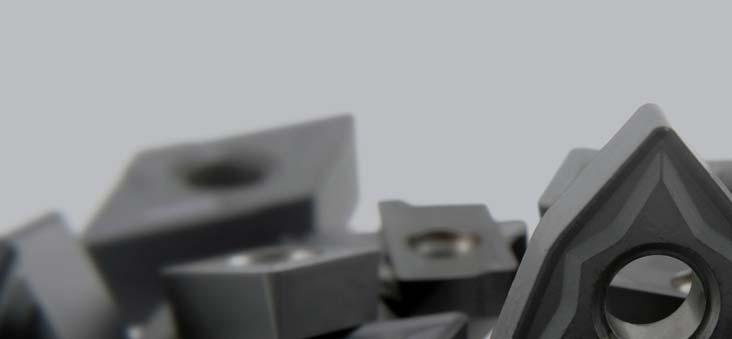

10 Płytki tokarskie i frezarskie - uniwersalna geometria krawędzi skrawającej - submikronowa granulacja bazy węglikowej pokryta wielowarstwową powłoką - wykonane z wysokiej jakości materiałów przy użyciu najnowszych technologii wytwarzania - wszechstronne zastosowanie do szerokiej gamy materiałów P M nierdzewna K Żeliwo Metale nieżelazne S Superstopy - typ płytek: tokarskie, frezarskie, do przecinania - szeroka gama rozmiarów - znormalizowane geometrie wg ISO + geometrie specjalne - właściwości: pełnowęglikowe, wieloostrzowe, pokrywane, z łamaczem wióra - materiał narzędzia: submikronowy węglik - sprzedawane wyłącznie w pełnych opakowaniach 7 7 d d d d 80 t 80 t 55 t 55 t Rys. Płytka CCMT Rys. Płytka CMG Rys. Płytka DCMT Rys. Płytka DMG d d d d 90 t 60 t 80 t 35 5 t Rys. Płytka SMG Rys. Płytka TMG Rys. Płytka WMG Rys. Płytka VBMT Uniwersalność i skuteczność zastosowań

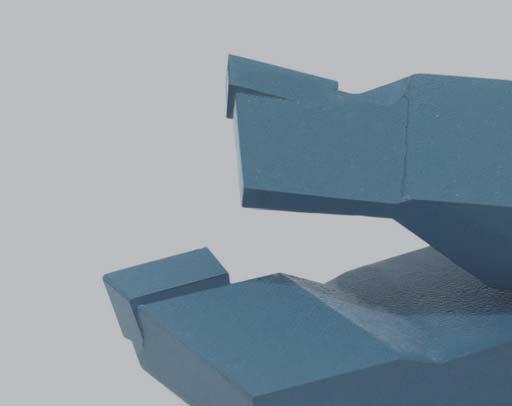

11 oże tokarskie - dobra klasa wykonania z wysokiej jakości materiałów - uniwersalne noże do obróbki konwencjonalnej Grupa ISO Oznaczenie Zakres ISO Zastosowanie S10 P10 Gatunek przeznaczony do obróbki dokładnej i średniodokładnej stali, staliwa oraz staliwa niskostopowego przy dużych prędkościach skrawania i małych posuwach. P S20 P20 Gatunek przeznaczony do obróbki dokładnej i średniodokładnej stali, staliwa oraz staliwa niskostopowego przy odpowiednio dużych prędkościach skrawania i umiarkowanych posuwach. S30 P30 Przeznaczony do obróbki średniodokładnej i zgrubnej stali i staliwa przy średnich i małych prędkościach skrawania oraz znacznych przekrojach warstwy skrawanej w trudnych warunkach obróbki. Grupa ISO Oznaczenie Zakres ISO Zastosowanie H10 K10 Przeznaczony do obróbki dokładnej i średniodokładnej wszystkich gatunków żeliw, stali stopowych, austenitycznych stopów metali kolorowych oraz materiałów niemetalicznych dających krótki wiór. K H20 K20 Gatunek przeznaczony do obróbki średniodokładnej i zgrubnej żeliw przy umiarkowanych prędkościach skrawania i średnich oraz dużych posuwach w niekorzystnych i trudnych warunkach obróbki. adaje się do obróbki stopów miedzi, stopów lekkich, materiałów żaroodpornych, materiałów żarowytrzymałych oraz tworzyw sztucznych. - typ noży: tokarskie z lutowanymi płytkami z węglików spiekanych, tokarskie ze stali szybkotnącej HSS - typoszereg ISO noży lutowanych: ISO 1 R/L, ISO 2 R/L, ISO 3 R/L, ISO 4, ISO 5 R/L, ISO 6 R/L, ISO 7 R/L ISO 8, ISO 9, ISO 10, ISO 11, ISO 12 R/L, ISO 13 R/L - typoszereg P noży HSS: Za-b, Zc-d, Bc-d, Pd, Bk-m, Be-f, Pa-c, Wa, Wb Pe, Wc, Gc-r, Gd-s - znormalizowane wymiary i szeroka gama rozmiarów ISO2 45 h Pe 50 h r r 45 n L b r 50 L b Rys. óż wygięty ISO 2 R/L z lutowanymi płytkami Rys. óż spiczasty Pe ze stali szybkotnącej HSS Klasyczne rozwiązania tokarskie

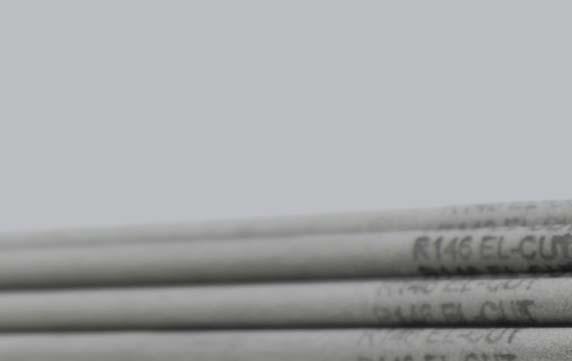

12 Elektrody do spawania - dobre warunki spawania - znakomita stabilność łuku - wysoka wytrzymałość spoiwa - spawanie stali drobnoziarnistych i niestopowych Typ elektrod Rutylowe R 146 Zasadowe B 146 Zasadowe B 150 o granicy plastyczności do 380 Mpa do 420 Mpa Główne przeznaczenie Wykonywanie złączy pachwinowych, spawanie urządzeniami spawalniczymi o niskim napięciu biegu jałowego (poniżej 50 V), spawanie prądem stałym. Spawanie konstrukcji ze stali niskowęglowych o normalnej i podwyższonej wytrzymałości, silnie obciążonych statycznie oraz dynamicznie. Spawanie złączy o wysokiej jakości, spawanie konstrukcji o normalnej i podwyższonej wytrzymałości, narażonych na obciążenia statyczne oraz dynamiczne. - typ elektrod: rutylowe R 146, zasadowe B 146 i B dopuszczenia: UDT, UDT CERT (R 146 i B 146); UDT, UDT CERT, DB, TUV ORD (B 150) Parametry elektrod Rutylowe R 146 Zasadowe B 146 Zasadowe B 150 Grubość otuliny średniootulona średniootulona grubootulona Klasyfikacja E/ISO, AWS E 38 0 RC 12, E 6013 E 38 3 B 42 H 10, E 7016 E 42 4 B 42 H 10, E 7018 Prąd spawania AC, DC +/- DC + DC + Pozycja spawania PA, PB, PC, PD, PE, PF PA, PB, PC, PD, PE, PF PA, PB, PC, PD, PE, PF Skład spoiwa (%) C 0.08 / Si 0.30 / Mn 0.60 C 0.07 / Si 0.40 / Mn 0.80 C 0.08 / Si 0.60 / Mn 1.20 Wytrzymałość Rm MPa MPa MPa Udarność KV > 47 J (0 C) > 47 J (-30 C) > 90 J (-20C ); > 47 J (-40 C ) Średnica x długość Prąd spawania (A) 2,5 mm x 350 mm ,2 mm x 450 mm ,0 mm x 450 mm spawarka uchwyt elektrody łuk elektryczny elektroda przewód elektrody Rys. Schemat spawania elektrodą otuloną spawany przedmiot przewód masy podłączenie masy Doskonałe warunki spawania

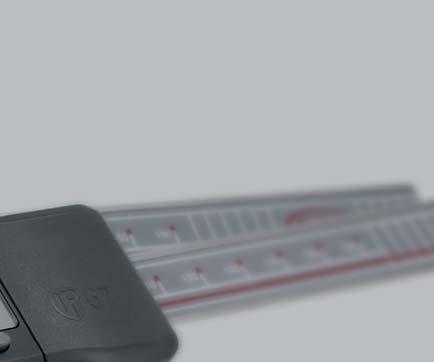

13 Suwmiarki elektroniczne - brak ograniczeń prędkości przesuwu - płaski głębokościomierz - automatyczne wyłączanie - pomiar zewnętrzny i wewnętrzny - pomiar głębokości i odległości - stopień zabezpieczenia: IP 40 i IP 67 z możliwością pracy pod chłodziwem - zakres pomiarowy: 150 mm - długość szczęk: 40 mm - rozdzielczość: 0,01 mm / 0, dokładność pomiaru: 0,03 mm wg DI stal nierdzewna - etui z tworzywa Stopień zabezpieczenia Elektronika SYLVAC Rolka Funkcje ABS mm/inch HOLD ORIGI IP 40 IP 67 Rys. Suwmiarka elektroniczna IP 67 Funkcjonalność i precyzja pomiaru

14 Pogłębiacze stożkowe HSS DI 335-C - dobra jakość stali szybkotnącej - twarde i odporne na ścieranie ostrza - optymalna trwałość i wytrzymałość - pogłębianie stożkowe wcześniej wykonanych otworów pod kątem 90 - gratowanie otworów cylindrycznych, usuwanie ostrych krawędzi - obróbka ręczna lub maszynowa szerokiej gamy materiałów Materiał narzędzia P M nierdzewna K Żeliwo Metale nieżelazne S Superstopy HSS HSS Ti - typ pogłębiaczy: stożkowe - zakres średnic: Ø 6,3 30 mm - ilość ostrzy: Z = 3 - znormalizowane wymiary - kąt wierzchołkowy: 90 - materiał narzędzia: HSS, HSS Ti - rodzaj chwytu: walcowy L L L D D D Rys. Pogłębiacz stożkowy HSS wg DI 335-C DI 355-C 90º HSS Ti Z=3 Doskonała obróbka szerokiej gamy materiałów

15 OTATKI Sztuka wydajności w dobrej cenie

16 Centrala Techniczna ELTECH Sp. z o.o Świdnica, ul. Fabryczna 1-3 tel , fax eltech@eltech.com.pl Oddziały: Bielsko-Biała, Bydgoszcz, Ciechanów, Częstochowa, Gdańsk, Katowice, Kraków, Legnica, Łódź, Płock, Poznań, Rzeszów, Siedlce, owa Wola, Szczecin, Tychy, Wrocław, Zielona Góra
