1 5.3/1/PL/3 LABCONTROL Regulator VAV Do laboratoriów Typ TVLK The art of handling air TROX Austria GbH (Sp. z o.o.) Oddział w Polsce ul. Techniczna Piaseczno tel.: fax: e-ail: trox@trox.pl

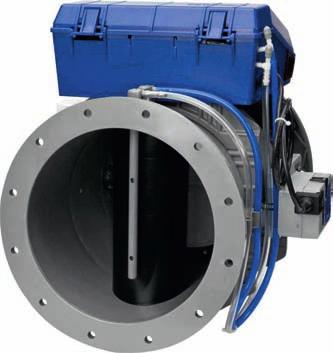

2 Spis treści Opis Opis 2 Konstrukcja Wyiary 3 Sposób działania 4 Oznaczenia Szybki dobór TVLK z krzyże poiarowy 6 Szybki dobór TVLK z dyszą venturiego 7 Szu przepływu 8 Szu eitowany przez obudowę 9 Inforacje do zaawiania 10 TVLK z krzyże poiarowy TVLK z dyszą venturiego Regulator przepływu VAV typu TVLK przeznaczony jest do regulacji struienia objętości powietrza w systeach wentylacji w laboratoriach i poieszczeniach produkcyjnych. Obudowa regulatora i wszystkie eleenty narażone na kontakt z powietrze wykonane są z tworzywa sztucznego. Regulator jest dzięki teu szczególnie odpowiedni do zastosowania w instalacjach z powietrze zawierający substancje agresywne na przykład w digestoriach. Regulator VAV składa się z czujnika poiaru różnicy ciśnienia (krzyż poiarowy lub dysza venturiego) do poiaru struienia objętości powietrza i przepustnicy regulacyjnej. Krzyż poiarowy różnicy ciśnienia Eleenty czujnika są łatwo deontowane w celu sprawdzenia i oczyszczenia. Kształt czujnika zapobiega nieprawidłoweu zaontowaniu. Dysza venturiego Dysza venturiego jest łatwo deontowana w celu sprawdzenia i oczyszczenia. Poiar struienia objętości powietrza przy poocy dyszy venturiego generuje niski pozio ocy akustycznej i ałą różnicę ciśnienia. Mechaniczne i elektroniczne eleenty regulatora są fabrycznie zontowane. Każdy regulator nastawiony jest fabrycznie na zadane wartości struienia objętości powietrza i poddany testo aerodynaiczny. 2 Cechy charakterystyczne Wszystkie eleenty regulatora narażone na kontakt z powietrze wykonane z odpornego cheicznie i ognioodpornego polipropylenu, uszczelka przepustnicy regulacyjnej wykonana z teroplastycznego elastoeru (TPE), żadne etalowe części nie ają kontaktu ze struienie powietrza. Długość regulatora przepływu VAV wynosi jedynie 392 (w wykonaniu z kołnierzai 400) Bardzo wysoka dokładność regulacji struienia objętości powietrza, nawet przy niekorzystnych warunkach napływu powietrza Możliwość wyboru eleentu poiarowego różnicy ciśnienia krzyż poiarowy lub dysza venturiego Kołnierze ocowane bez procesu spawania Fabryczna nastawa struieni objętości powietrza i test aerodynaiczny każdego regulatora Możliwość zastosowania tłuika hałasu z tworzywa sztucznego typu CAK w obszarach o wysokich wyaganiach akustycznych Szczegółowe inforacje dotyczące zastosowania, doboru oraz dostępnych eleentów autoatyki dostępne są w dokuentacji technicznej na stronie internetowej oraz prograie doboru urządzeń.

3 Konstrukcja Wyiary Charakterystyka Elektroniczna regulacja struienia objętości powietrza Odpowiedni do wywiewanego powietrza zawierającego substancje agresywne Zakres struieni objętości powietrza (w zależności od producenta i typu sterownika) około 8:1 Możliwość wyboru eleentu poiarowego różnicy ciśnienia (krzyż poiarowy, dysza venturiego) Bardzo wysoka dokładność poiaru struienia objętości powietrza, brak wyaganych prostych odcinków przewodów przed regulatore Zakres różnicy ciśnienia 80 do 1000 Pa Możliwość odcięcia przepływu powietrza, przełącznik dostarczany przez innego producenta Szczelność zakniętej przepustnicy spełnia wyagania klasy 3 według nory PN-EN 1751 Fabryczna nastawa struieni objętości powietrza obejująca test aerodynaiczny każdego regulatora na stanowisku badawczy. Dane nastawy zapisane są na tabliczce znaionowej każdego regulatora Struień objętości powietrza oże być zierzony i następnie zieniony na budowie Eleenty echaniczne regulatora nie wyagają konserwacji Zakres teperatury pracy wynosi 10 do 50 C Cechy konstrukcyjne Kopaktowa budowa o długości: 392 w wykonaniu bez kołnierzy 400 w wykonaniu kołnierzowy Średnica przyłącza po obu stronach regulatora 250 Opcjonalnie wykonanie z obustronnyi kołnierzai Szczelność obudowy zgodnie z norą PN-EN 1751, klasa B Materiały Obudowa regulatora i przepustnica regulacyjna wykonane z polipropylenu (PPS), niepalnego (V0) zgodnie z UL94 Łożyska ślizgowe z polipropylenu (PP) Uszczelka przepustnicy wykonana z teroplastycznego elastoeru (TPE) Czujnik różnicy ciśnienia wykonany z tworzywa sztucznego (PP) Dodatkowy tłuik Do zastosowania z regulatore TVLK Okrągły tłuik typu CAK wykonany z tworzywa sztucznego Wyiary i dane techniczne dostępne w karcie katalogowej 6/5.1/PL/ TVLK TVLK, wykonanie z kołnierzai Niezbędna przestrzeń uożliwiająca dostęp do eleentów regulacyjnych

4 Sposób działania Poiar struienia objętości powietrza Dokładność poiaru a kluczowe znaczenie w każdy rodzaju regulacji. Z tego powodu eleenty poiarowe regulatorów przepływu zasługują na to, aby poświęcić i specjalną uwagę. Poiar struienia objętości powietrza odbywa się pośrednio poprzez poiar i uśrednienie wartości ciśnienia w kilku punktach poiarowych rozieszczonych w przekroju poprzeczny struienia. Czujniki różnicy ciśnienia firy TROX są efekte optyalizacji rozwiązań ekonoicznych i technologii produktu. Zapewniają uzyskanie dokładnych wyników poiaru w większości zastosowań w instalacjach wentylacji i kliatyzacji w noralnych warunkach przepływu. Krzyż poiarowy różnicy ciśnienia Rurki krzyża poiarowego są łatwo deontowalne, co uożliwia sprawdzenie i oczyszczenie eleentu poiarowego. Kształt czujnika zapobiega nieprawidłoweu zaontowaniu. Dysza venturiego Poiar struienia objętości powietrza przy poocy dyszy venturiego generuje niski pozio ocy akustycznej i ałą różnicę ciśnienia. Dysza venturiego jest łatwo deontowalna w celu sprawdzenia i oczyszczenia. Poiar struienia objętości powietrza z krzyże poiarowy ( , ) z dyszą venturiego (250-D10, 250-D16) 4

5 Sposób działania Regulacja objętościowego struienia powietrza Regulacja objętościowego struienia powietrza realizowana jest w zakniętej pętli regulacyjnej: poiar porównanie nastawienie. Przetwornik różnicy ciśnienia przekształca zierzoną wartość w odpowiedni sygnał elektryczny. Regulator porównuje sygnał z przetwornika z sygnałe wartości zadanych, określa aktualny przepływ i w wyniku porównania generuje odpowiedni sygnał sterujący do siłownika przepustnicy. Regulacja digestoriu Główny obszare zastosowania regulatorów typu TVLK jest powietrze zanieczyszczone czynnikai agresywnyi. Natychiastową reakcję na otwarcie okna digestoriu zapewnia zaontowany na regulatorze szybki układ regulacji. Syste spełnia wyagania zharonizowanej z europejską nory PN-EN odnośnie wyciągów laboratoryjnych. Scheat regulacji digestoriu! v [/s] 1 Regulacja struienia objętości powietrza! ax 0.5 prędkość w oknie 3 4 p g in 1! in Zaknięte 0 Otwarte Struień objętości powietrza Prędkość powietrza w oknie digestoriu Regulacja digestoriu Oznaczenia Regulator VAV Sterownik Czujnik różnicy ciśnienia Ekran Przetwornik ciśnienia Siłownik Opcjonalnie zewnętrzny sygnał sterujący Czujnik prędkości powietrza lub położenia okna digestoriu Panel obsługowy 8 9 5

6 Oznaczenia Szybki dobór TVLK z krzyże poiarowy Oznaczenia f L W L W2 L pa w Hz: Średnia częstotliwość pasa oktawowego w db: Pozio ocy akustycznej szuów przepływu w kanale wentylacyjny w db: Pozio ocy akustycznej szuu eitowanego przez obudowę w db(a): Pozio ciśnienia akustycznego w skali A szuów przepływu przy uwzględnieniu tłuienia układu L pa1 w db(a): Pozio ciśnienia akustycznego w skali A szuów przepływu z tłuikie okrągły typu CS, przy uwzględnieniu tłuienia układu L pa2 w db(a): Pozio ciśnienia akustycznego w skali A szuu eitowanego przez obudowę, przy uwzględnieniu tłuienia układu! w l/s lub 3 /h: Struień objętości powietrza! w ± %: Dokładność regulacji w stosunku do nastawionej wartości p g w Pa: Różnica ciśnienia całkowitego p g in w Pa: Minialna różnica ciśnienia całkowitego Wszystkie pozioy ocy akustycznej odniesione do 1 pw, wszystkie pozioy ciśnienia akustycznego odniesione do 20 µpa. Wszystkie pozioy dźwięku zierzono w koorze pogłosowej zgodnie z wyogai nory PN-EN ISO Tłuienie systeu w db/oct. zgodnie z VDI 2081 (wartości uwzględniowe w tabeli szybkiego doboru) f w Hz Tłuienie łuku kanału Odbicie końcowe Chłonność akustyczna poieszczenia Krzyż poiarowy V.. p g in V l/s 3/h Szybki dobór ze względu na ciśnienie akustyczne db(a) p g = 200 Pa p g = 500 Pa Szu przepływu Szu bez z CAK eitowany przez tłuika L w obudowę ) LpA LpA1 LpA1 L pa2 Koponenty autoatyki: TROX LABCONTROL ze sterownikie TCU-LON II Koponenty autoatyki: sterowniki TROX (np. BB3, BPx) Szu przepływu bez z CAK tłuika L w LpA LpA1 LpA1 Szu eitowany przez obudowę 1) ) Do poziou ciśnienia akustycznego szuu eitowanego przez obudowę wliczono tłuienie stropu 4dB/okt i tłuienie digestoriu 5dB/okt. 6

7 Szybki dobór TVLK z dyszą venturiego Tłuienie systeu w db/oct. zgodnie z VDI 2081 (wartości uwzględniowe w tabeli szybkiego doboru) Dysza venturiego D10 D16 f w Hz Tłuienie łuku kanału Odbicie końcowe Chłonność akustyczna poieszczenia D10 D V. p g in V. l/s 3/h Szybki dobór ze względu na ciśnienie akustyczne db(a) < bez tłuika Koponenty autoatyki: TROX LABCONTROL ze sterownikie TCU-LON II Koponenty autoatyki: sterowniki TROX (np. BB3, BPx) p g = 200 Pa p g = 500 Pa Szu przepływu z CAK Szu eitowany przez bez tłuika Szu przepływu z CAK L w 500 L w 1000 obudowę 1) LpA LpA1 LpA1 L pa2 LpA LpA1 LpA1 Szu eitowany przez obudowę 1) ) Do poziou ciśnienia akustycznego szuu eitowanego przez obudowę wliczono tłuienie stropu 4dB/okt i tłuienie digestoriu 5dB/okt. 7

8 Szu przepływu Przykład Dane:! ax = 140 l/s lub /h p g = 200 Pa Dopuszczalny pozio ciśnienia akustycznego w poieszczeniu 50 db(a) TVLK Obliczenia Szybki dobór: TVLK Szu przepływu L pa = 50 db(a) Szu eitowany przez obudowę L pa2 = 36 db(a) Pozio ciśnienia akustycznego w poieszczeniu = 50 db(a) Przebieg obliczeń szuu przepływu f L W Łuk/ digestoriu Odbicie na wylocie Pozio ocy akustycznej Chłonność akustyczna poieszczenia Poprawka w skali A Pozio skorygowany Pozio ciśnienia akustycznego szuu przepływu L pa = 51 db(a) Szu przepływu p g = 200 Pa p g = 500 Pa Czujnik różnicy ciśnienia V. L f w w db w Hz L f w w db w Hz l/s 3/h D10 D Krzyż poiarowy Dysza venturiego

9 Szu eitowany przez obudowę Przebieg obliczeń szuu eitowanego przez obudowę f L W Tłuienie digestoriu Pozio ocy akustycznej Chłonność akustyczna poieszczenia Poprawka w skali A Pozio skorygowany Pozio ciśnienia akustycznego szuu eitowanego przez obudowę L pa2 = 37 db(a) Wynik: W odróżnieniu od szybkiego doboru (str.6) przyjęto inną wartość chłonności akustycznej poieszczenia. Wynik nie przekracza wartości założonej. Szu eitowany przez obudowę p g = 200 Pa p g = 500 Pa Czujnik różnicy ciśnienia V. L f w2 w db w Hz L f w2 w db w Hz l/s 3/h D10 D Krzyż poiarowy Dysza venturiego

10 Inforacje do zaawiania TVLK z krzyże poiarowy Tekst do specyfikacji * Okrągły regulator VAV z ognioodpornego polipropylenu (PPS) do systeów o zienny struieniu objętości powietrza i digestoriów. Wszystkie eleenty regulatora ające kontakt z zanieczyszczony lub zawierający agresywne edia powietrze wykonane są z tworzywa sztucznego. Konstrukcja regulatora składa się z części echanicznej, krzyża poiarowego do poiaru przepływu i przepustnicy regulacyjnej oraz koponentów autoatyki. Cechy charakterystyczne: Wszystkie eleenty regulatora narażone na kontakt z wyciągany powietrze wykonane są z odpornego cheicznie, ognioodpornego polipropylenu Długość regulatora VAV wynosi 392, w wykonaniu z kołnierzai 400 Bardzo wysoka dokładność regulacji, nawet przy niekorzystny ze względów aerodynaicznych układzie przewodów Łatwo deontowalny czujnik różnicy ciśnienia, kształt czujnika zapewnia poprawny ontaż Fabryczna nastawa zakresu struienia objętości powietrza obejująca test aerodynaiczny każdego regulatora na stanowisku poiarowy Średnica otworów poiarowych czujnika różnicy ciśnienia wynosi 3. Szczelność zakniętej przepustnicy według nory PN-EN 1751, klasa 3. Położenie przepustnicy regulacyjnej widoczne z zewnątrz dzięki wskaźnikowi na osi. Zakres różnicy ciśnienia 80 do 1000 Pa. Średnica przyłącza po obu stronach regulatora 250. Szczelność obudowy zgodnie z norą PN-EN 1751, klasa B. Opcjonalnie wykonanie z obustronnyi kołnierzai. Opcjonalnie okrągły tłuik typu CAK wykonany z tworzywa sztucznego, do redukcji szuu przepływu. Materiały: Obudowa regulatora i przepustnica regulacyjna wykonane z polipropylenu (PPS), niepalnego (V0) zgodnie z UL94. Łożyska ślizgowe i eleent poiarowy. z polipropylenu (PP). Eleenty autoatyki: Sterownik LABCONTROL Regulacja ziennego struienia objętości powietrza w digestoriu w standardzie LON Napięcie zasilania 24 V AC Transisja wartości aktualnej i zadanej jako ziennych sieciowych Poiar różnicy ciśnienia statycznego Szybki siłownik Możliwość poiaru i nastawy inialnego i aksyalnego struienia objętości powietrza Dwa beznapięciowe przełączniki do ziany trybu pracy * konstrukcja standardowa; inforacja o eleentach autoatyki w prograie doboru lub w cenniku. Kod zaówieniowy TVLK - FL / / GK/ ELAB / FH -... /... /... nastawy Typ Regulator VAV TVLK Zakres struieni objętości V.. powietrza V in ax Kołnierze Brak, bez oznaczeń Kołnierze, obustronne -FL Krzyż poiarowy Tryb pracy FH Regulator digestoriu Eleenty autoatyki Akcesoria Brak, bez oznaczeń Przeciwkołnierze, obustronne -GK Eleenty autoatyki, poradnik projektanta lub cennik. Przykład zaówienia Producent: TROX Typ: TVLK - FL / / GK / ELAB / FH - VS / l/s 10

11 Inforacje do zaawiania TVLK z dyszą venturiego Tekst do specyfikacji * Okrągły regulator VAV z ognioodpornego polipropylenu (PPS) do systeów o zienny struieniu objętości powietrza i digestoriów. Wszystkie eleenty regulatora ające kontakt z zanieczyszczony lub zawierający agresywne edia powietrze wykonane są z tworzywa sztucznego. Konstrukcja regulatora składa się z części echanicznej, krzyża poiarowego do poiaru przepływu i przepustnicy regulacyjnej oraz koponentów autoatyki. Cechy charakterystyczne: Wszystkie eleenty regulatora narażone na kontakt z wyciągany powietrze wykonane są z odpornego cheicznie, ognioodpornego polipropylenu Długość regulatora VAV wynosi 392, w wykonaniu z kołnierzai 400 Bardzo wysoka dokładność regulacji, nawet przy niekorzystny ze względów aerodynaicznych układzie przewodów Łatwo deontowalny czujnik różnicy ciśnienia, kształt czujnika zapewnia poprawny ontaż Fabryczna nastawa zakresu struienia objętości powietrza obejująca test aerodynaiczny każdego regulatora na stanowisku poiarowy Średnica otworów poiarowych czujnika różnicy ciśnienia wynosi 3. Szczelność zakniętej przepustnicy według nory PN-EN 1751, klasa 3. Położenie przepustnicy regulacyjnej widoczne z zewnątrz dzięki wskaźnikowi na osi. Zakres różnicy ciśnienia 80 do 1000 Pa. Średnica przyłącza po obu stronach regulatora 250. Szczelność obudowy zgodnie z norą PN-EN 1751, klasa B. Opcjonalnie wykonanie z obustronnyi kołnierzai. Opcjonalnie okrągły tłuik typu CAK wykonany z tworzywa sztucznego, do redukcji szuu przepływu. Materiały: Obudowa regulatora i przepustnica regulacyjna wykonane z polipropylenu (PPS), niepalnego (V0) zgodnie z UL94. Łożyska ślizgowe i eleent poiarowy. z polipropylenu (PP). Eleenty autoatyki: Sterownik LABCONTROL Regulacja ziennego struienia objętości powietrza w digestoriu w standardzie LON Napięcie zasilania 24 V AC Transisja wartości aktualnej i zadanej jako ziennych sieciowych Poiar różnicy ciśnienia statycznego Szybki siłownik Możliwość poiaru i nastawy inialnego i aksyalnego struienia objętości powietrza Dwa beznapięciowe przełączniki do ziany trybu pracy * konstrukcja standardowa; inforacja o eleentach autoatyki w prograie doboru lub w cenniku. Kod zaówieniowy TVLK - FL / D10 / GK / ELAB / FH -... /... /... nastawy Przykład zaówienia Producent: Typ: Typ Regulator VAV Kołnierze Brak, bez oznaczeń Kołnierze, obustronne TVLK -FL Akcesoria Brak, bez oznaczeń Przeciwkołnierze, obustronne -GK D10 D16 Dysza venturiego TROX TVLK - FL / D10 / GK / ELAB / FH-VS / l/s Zakres struieni objętości V.. powietrza V in ax Tryb pracy FH Regulator digestoriu Eleenty autoatyki Eleenty autoatyki, poradnik projektanta lub cennik. Zastrzega się ożliwość zian Wszelkie prawa zastrzeżone TROX GbH (08/2010) 11
