1 SYSTEMY ŚCIAN DZIAŁOWYCH

2 Szanowni Pañstwo, Mam przyjemność zaprezentować Państwu usługi oraz produkty polskiej firmy Euro - System, której szeroka działalność zainteresowała już wielu Klientów w całej Europie. Kieruję tę krótką prezentacje do Państwa jako przedsiębiorcy ceniącego i poszukującego innowacyjnych rozwiązań biznesowych. Tym właśnie jest produkt, który oferujemy - nowatorskim sposobem zagospodarowania wnętrza pomieszczeń służbowych i podkreślania profesjonalnego,nowoczesnego wizerunku firmy.jako Polska firma z wyłącznie rodzinnym kapitałem Euro-System zapewnia specjalistyczną usługę wykonaną z pasją na najwyższym poziomie. Oferujemy profesjonalną, rzetelną współpracę w tym przyjaznym, niemal rodzinnym tonie. Firma istnieje na rynku już od 1999 roku u aktualnie specjalizuje się w montażu systemów ścian działowych. Doświadczenie budujemy dzięki współpracy z dwoma renomowanymi przedsiębiorstwami, które na rynku europejskim są potentatami w dziedzinie wykończenia wnętrz: niemieckiej STRӒ HLE i austriackiej INSIDE. Tym samym Euro-System łączy polską kreatywność i zaangażowanie z niemiecką precyzją. Zrealizowaliśmy już kilkaset zleceń i część z nich pragniemy Państwu zaprezentować. Może to właśnie oferowane przez nas systemy ścian są elementami, których brakuje w Państwa otoczeniu. Pragnę dodać, iż oferowany przez nas produkt występuje w szerokiej gamie kolorystycznej i wzorniczej. Zachęcam Państwa do zapoznania się z naszym bogatym, pełnym pomysłów na nowoczesne wykończenia wnętrz por olio. Bazując na naszym doświadczeniu staramy się, aby współpraca z nami była nie tylko dobrą inwestycją, ale także przyjemnością. Dla każdego z naszych Klientów proponujemy dedykowane rozwiązania.z przyjemnością doradzimy i przygotujemy ofertę dostosowaną do Państwa potrzeb. Se rdeczni e za praszam do współpracy, Z poważaniem Marcin Gasztyk Właściciel Euro - System

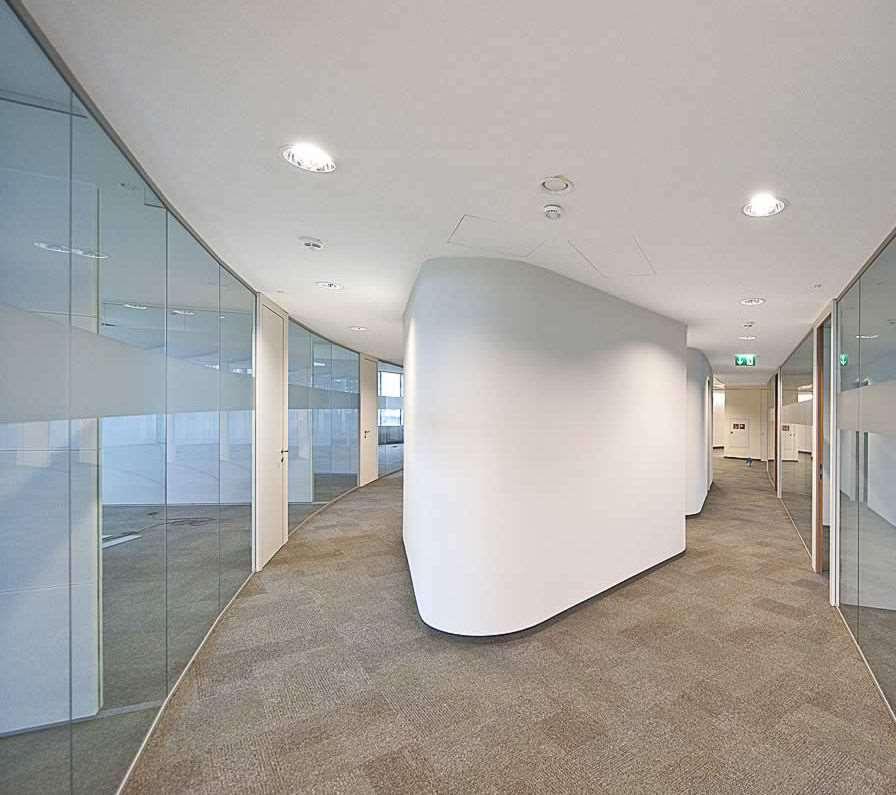

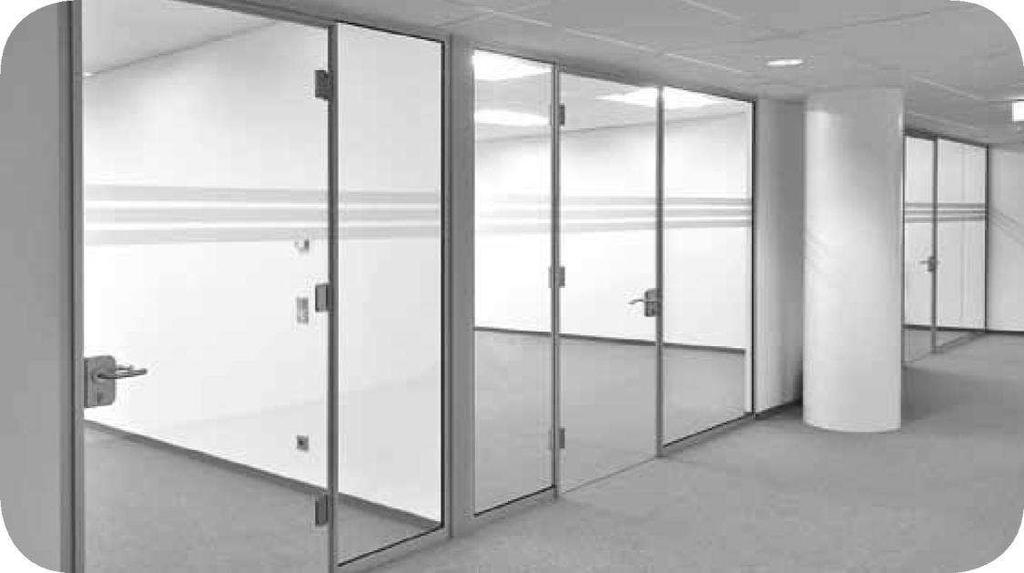

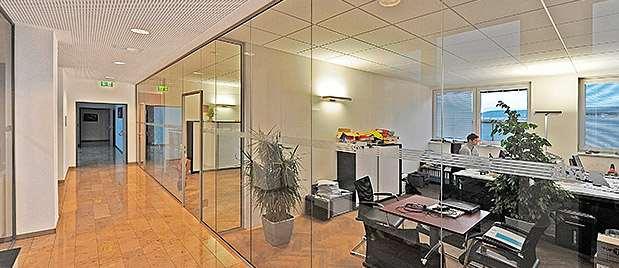

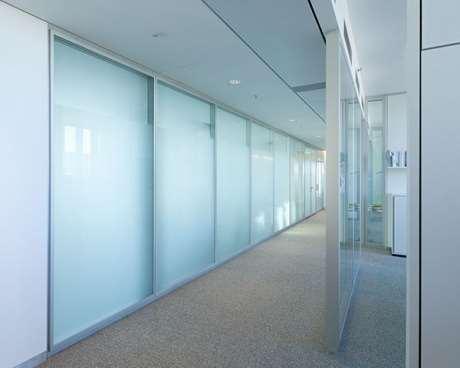

3 Innowacyjne rozwiązanie Firmy Euro - System Szklane ściany biurowe, które znakomicie oddzielają powierzchnię i wygłuszają, jednocześnie nie zamykając i nie zaciemniając zabudowanego pomieszczenia. Takie rozwiązanie nie wprowadza barier pomiędzy zespołami, przestrzeń pozostaje otwarta a pracownicy mogą utrzymywać ze sobą kontakt wzrokowy, nie mają oni poczucia wykluczenia a dzięki wysokiej ochronie akustycznej mogą pracować w komfortowych warunkach. SYSTEM SLIMLINE Szklane ściany stabilnie trzymane są przez U-profile mocowane do sufitu i podłogi.występują w szerokiej gamie kolorystycznej i wzorniczej. Jest to niewątpliwie najbardziej popularny i najczęściej stosowany system w pomieszczeniach biurowych, budynkach mieszkalnych, placówkach medycznych.

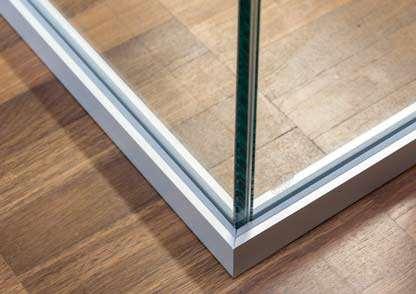

4 System Slimline poszczególne elementy SYSTEM SLIMLINE U-Profil sufitowy Uszczelka profilowa Taśma silikonowa 3M Futryna Uszczelka U-profil podłogowy Podkładka

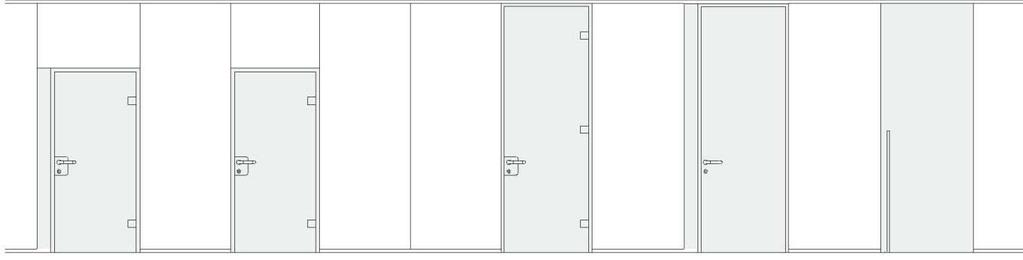

5 System Slimline wariant drzwi SYSTEM SLIMLINE Futryna z panelem technicznym Futryna z szybą Futryna na całej wysokości Futryna na całej wysokości z panelem technicznym Drzwi przesuwane na całej wysokości Drzwi przesuwne Drzwi szklane 10 mm Przyłącze sufitoweprofil sufitowy do drzwi przesuwnych Drzwi szklane pełne 40 mm Ościeżnica drzwi z aluminium Przyłącze podłogoweprofil podłogowy do drzwi przesuwnych

6 System Slimline dźwiękoszczelność Typ ściany Szyba Dźwiękoszczelność tylko szyba Szyba ESG/VSG 10 mm ESG/VSG 12 mm VSG SI 12 mm VSG SI 16 mm Dźwiękoszczelność szyby zamontowana w ścianie Rwp w db Drzwi SYSTEM SLIMLINE Tylko drzwi Drzwi całe szklane ESG 10mm Drzwi w ramie ALU VSG-SI 10mm Drzwi pełne drewno 40 mm Bez uszczelki Z uszczelką opadającej opadającą Polecana grubość szyby ESG I ESG II VSG I VSG II Do wysokości 2750 mm Do wysokości 3250 mm System Slimline dane techniczne STANDARD DODATKI Pomiary Na obiekcie Siatka osi Siatka osi Grubość ściany 22 mm Szerokość mm Do 1800 mm, wszystkie elementy/pasówki. Wielkość szyby max. 4 m2, większe szyby na zapytanie. Wysokość mm Waga kg/m2 Profil podłogowy Aluminium U- Profil Konstrukcja Podłoga sufit:25mm, 35mm lub 50 mm, łącznik ściany 35 mm Tolerancja +/- 8 mm na wysokość i szerokość Łącznik teleskopowy, pasówki Powierzchnia Profile, futryny aluminium anodowane E6/EV1 Malowanie proszkowe cała paleta RAL Oszklenie Szyna 10mm, 12mm, 16mm Oklejenie, piaskowanie Futryny Aluminium anodowane E6/EV1 Futryna drewniana z panelem technicznym W różnych powierzchniach Skrzydło drzwiowe Drzwi szklane 10 mm Oklejanie, piaskowanie Drzwi w ramie aluminiowej 40 mm Drzwi pełne 40 mm Drzwi przesuwane Na wysokość pomieszczenia Okucia Trzyczęściowe z regulacją Klamki pod zamówienie Kolory do wyboru

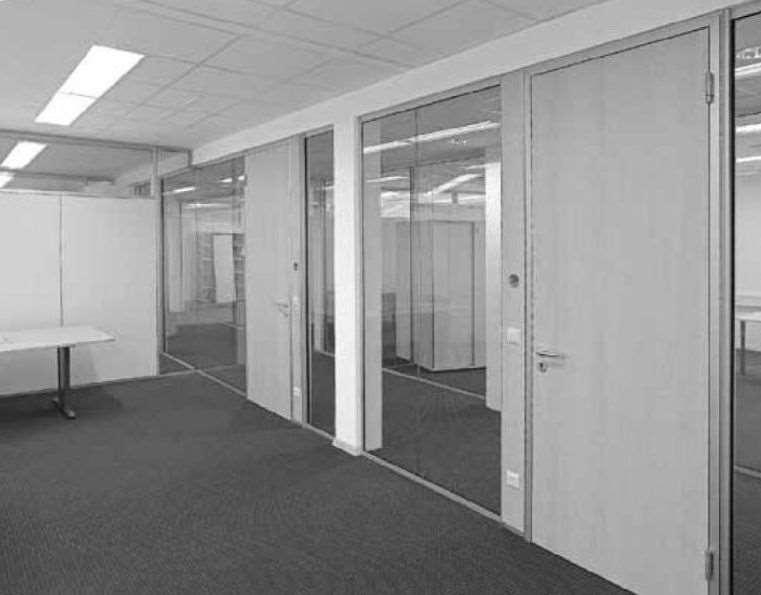

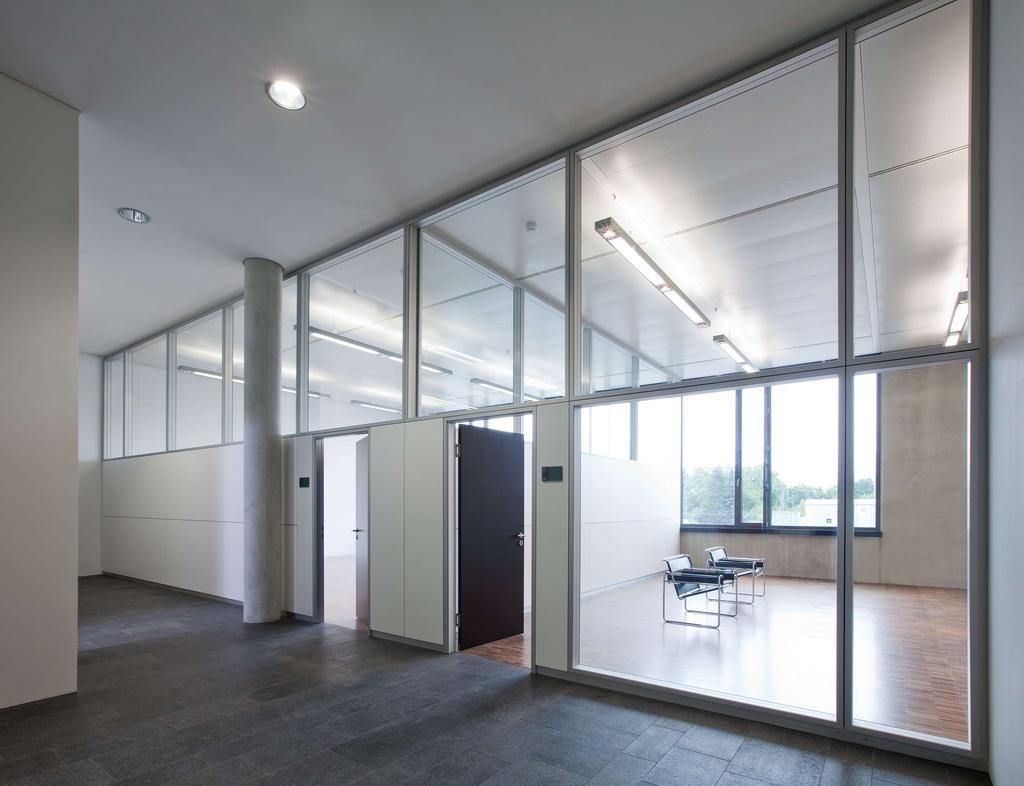

7 Solidne ściany charakteryzujące się modułową konstrukcją, której podstawą jest opatentowana przez firmę Strähle k o n s t r u k c j a s ł u p k ó w s t a n o w i ą c y c h szkielet systemu. System ten jest bardzo elastyczny co pozwala na nieograniczone możliwości projektowe. S y s t e m m o ż n a d o p e ł n i a ć z a s t o s o w a n i e m r ó ż n e g o r o d z a j u d r z w i a m i o r a z r a m a m i. Charakterystyka: wersja : solidna ściana; każdy element w bardzo prosty sposób można zastąpić innym; system dedykowany jest do wysokich pomieszczeń max. do 6 metrów; grubość ścian to 100mm, 125,160 mm izolacja akustyczna: db; ochrona przeciwpożarowa : F30/F90 akcesoria :absorbery, żaluzje, kanały przepływowe, systemy organizacyjne SYSTEM 2000 Możliwy sposób łączenia elementów: solidna ściana

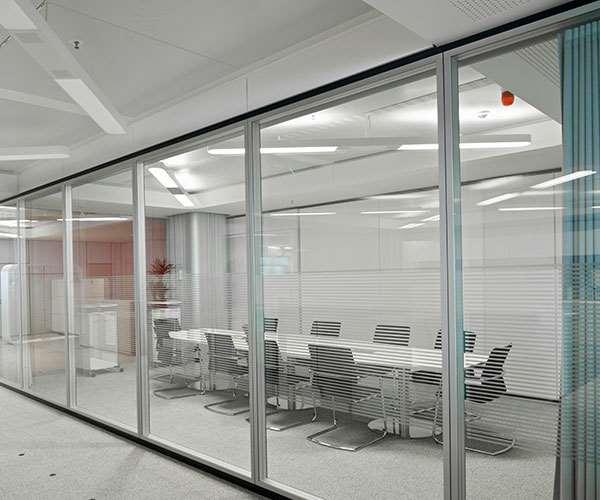

8 Szklane ściany. Opatentowana konstrukcja słupowa to szkielet tego elastycznego, modułowego systemu ścianek ze szkła. Elementy mogą być zaimplementowane z przeszkleniem frontowym lub centralnym, a szczególnie łatwe do zainstalowani i zmiany. Modułowa konstrukcja umożliwia stosowanie różnych typów elementów, w tym ścian balustrad, ścian pełnoziarnistych. System można dopełnić zastosowaniem różnego rodzaju drzwi oraz ram. Charakterystyka: wersja : oszklenie centralne i przeszklenie czołowe ze szkłem hartowanym / laminowanym; system dedykowany jest do wysokich pomieszczeń max. do 6 metrów; grubość ścian to 100mm, 125,160 mm izolacja akustyczna: db; ochrona przeciwpożarowa : G30/F90 akcesoria :absorbery, żaluzje, kanały przepływowe, systemy organizacyjne SYSTEM 2000 Możliwe są następujące sposoby łączenia elementów: przeszklenie centralna w ścianie szyba

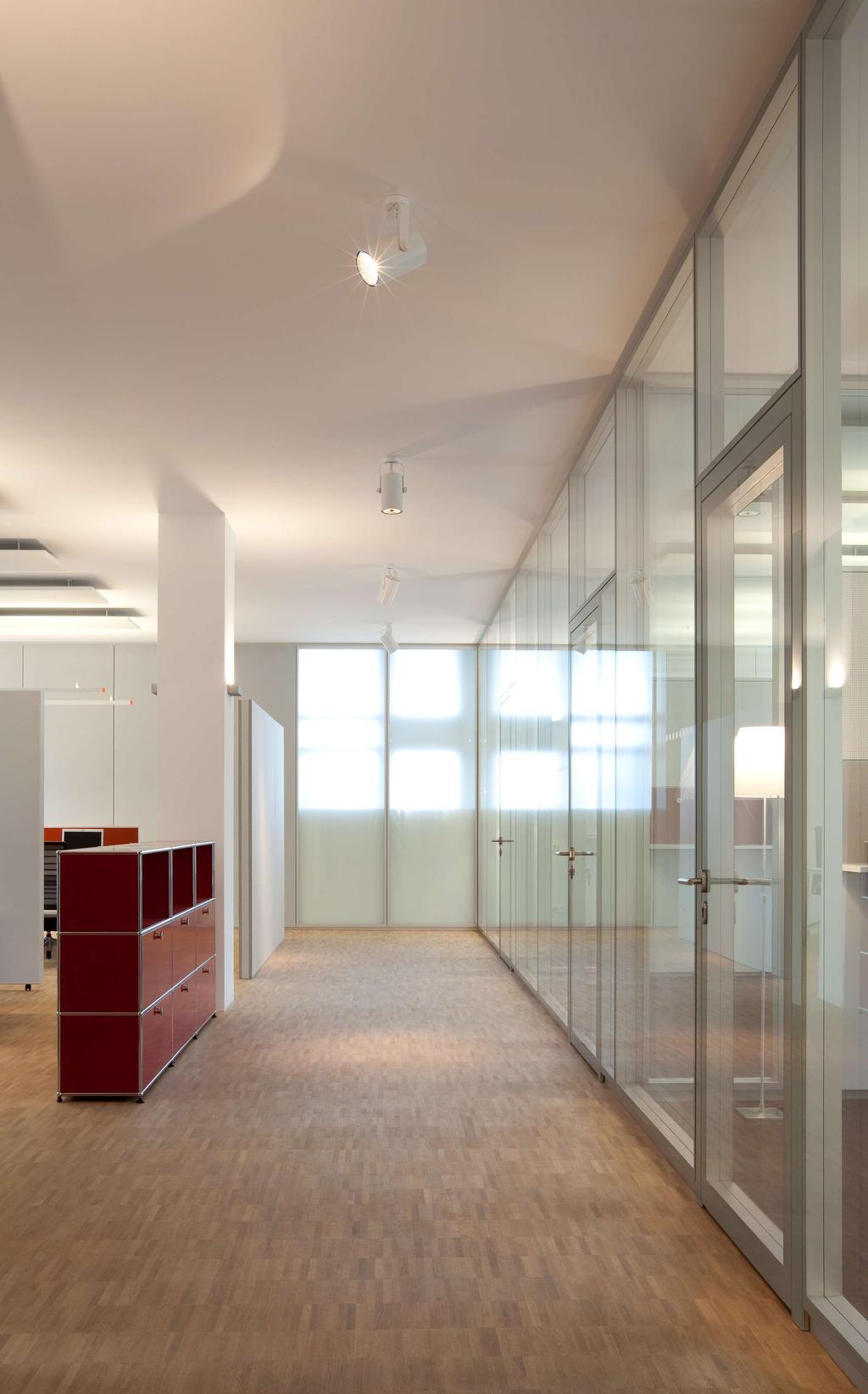

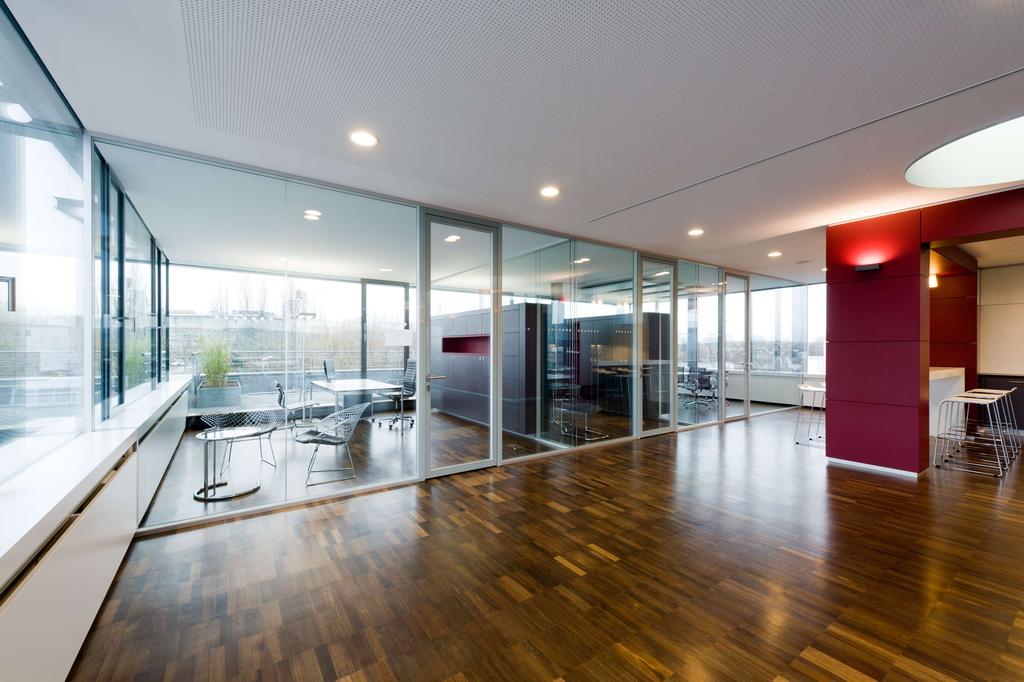

9 Bezramowe ściany, które tworzą przestrzeń otwartą i przejrzystą. System ten to nic innego jak klejona szkliwiona wersja wystemu Charakteryzuje się prostą powierzchnią, elegancką i wysoką izolacyjnością akustyczną. Podobnie, jak jego rodzeństwo systemowe jest wysoce elastyczny i oparty na modułowym systemie, który wykorzystuje oatentowaną konstrukcję stawową Strähle ze zintegrowanymi jednostkami zawieszenie. Stosowana szyba występuje jako kompletny element przymocowany do obu stron słupka (konstrukcji), dzięki czemu otrzymywany jest efekt bezfugowego połączenia. Efekt jest widoczny na zdjęciu poniżej zespolenie szyb. Charakterystyka: wersja: szklenie strukturalne; powierzchnie: ściana szklana (szkło hartowane/szkło laminowane); element spajający (konstrukcja) występuje w kolorze jasnoszarym; grubość ścian 100/125 mm; izolacja akustyczna : db; ochrona przeciwpożarowa: G30/F30; zespolenie szyb SYSTEM 2300

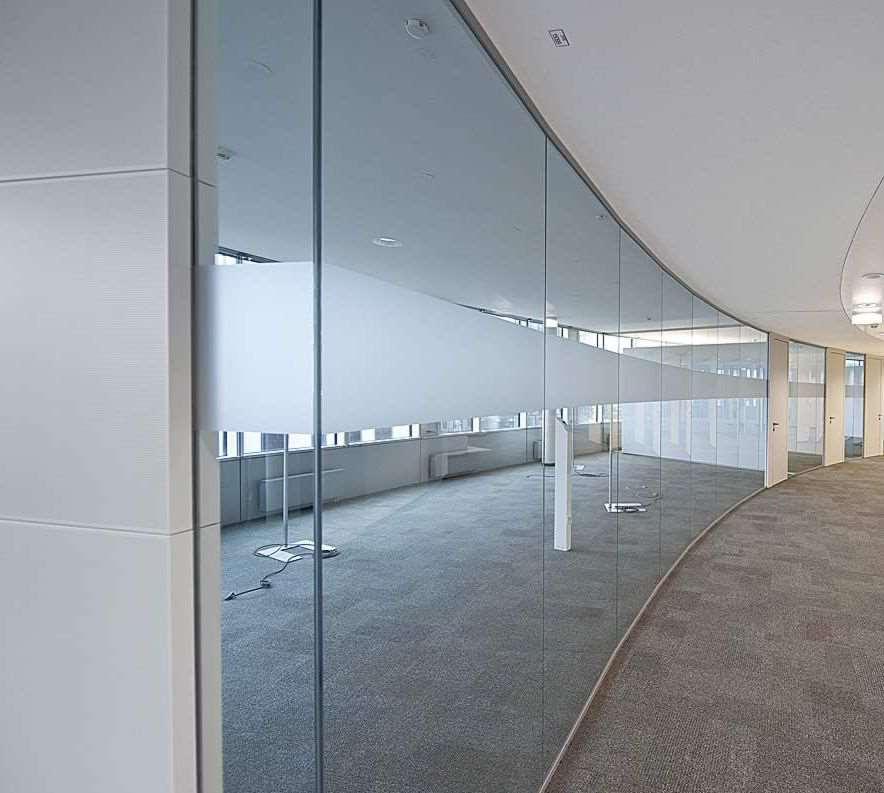

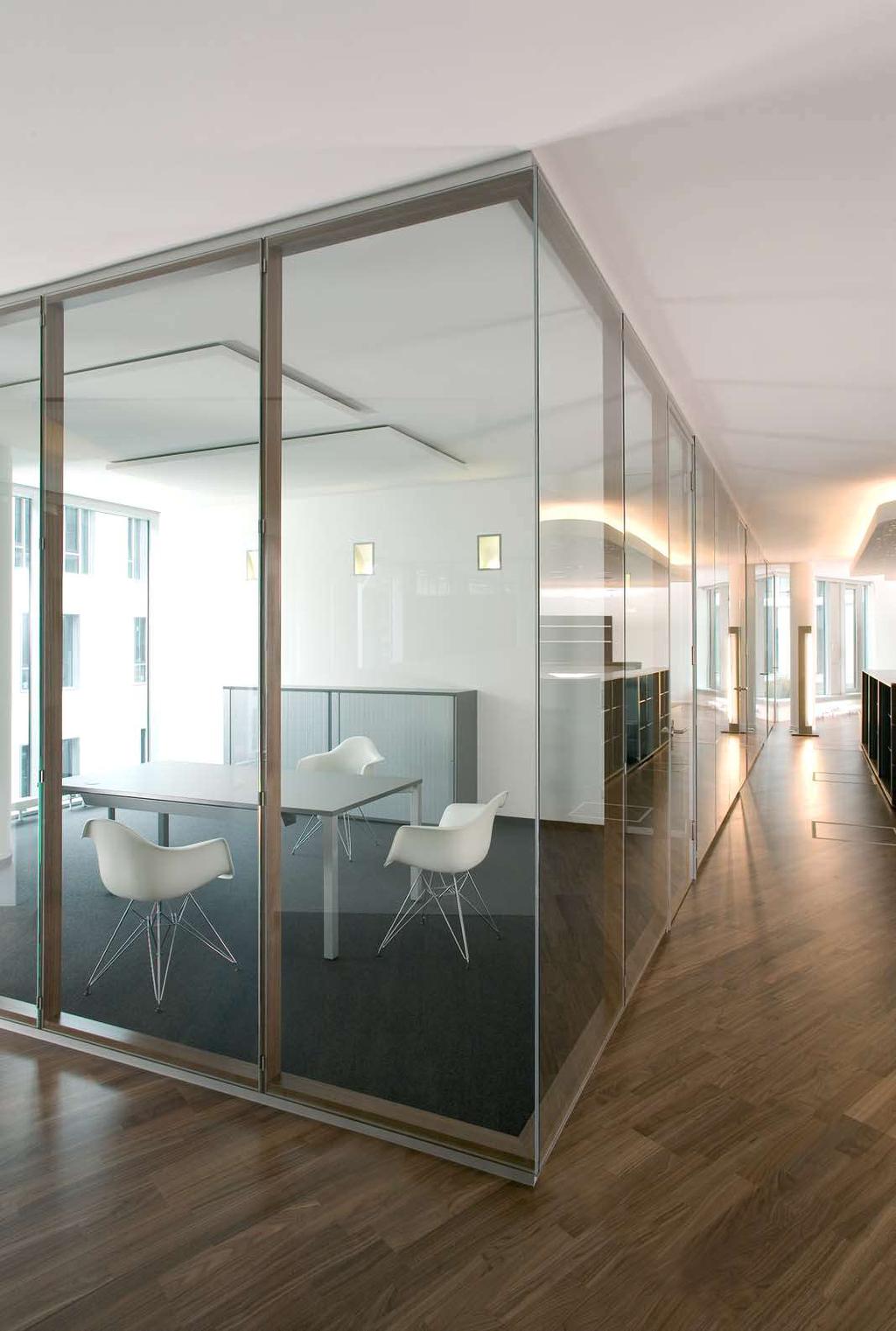

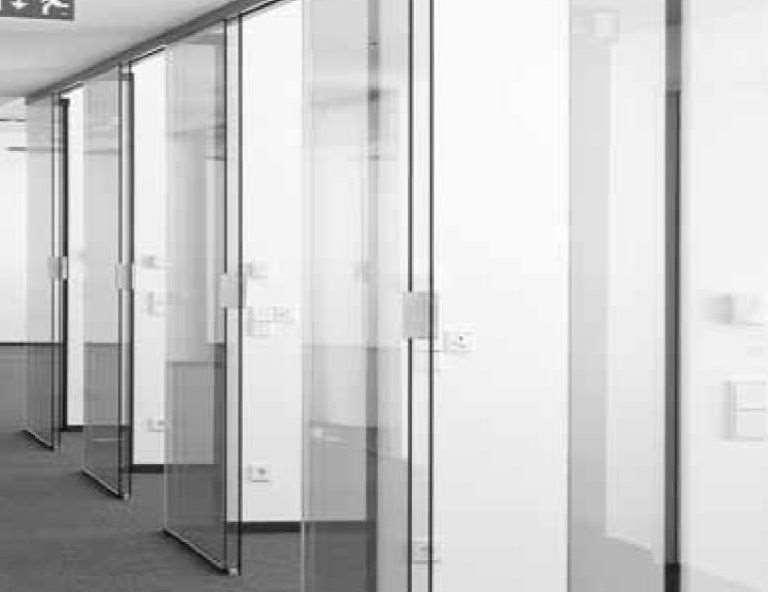

10 Pełne przeszklenie bez pionowych słupków sprawia, iż system ten jest wszechstronny a stosowana pojedyncza szyba pozwala uzyskać maksymalną przejrzystość pomieszczeń przy zachowaniu wysokiej opłacalności (system jest jednym z tańszych). Dodatkową zaletą systemu 3400 jest bardzo krótki czas montażu, zmienny profil aluminiowy i sufitowy, który może obsługiwać wiele różnych rodzajów oszklenia. Najczęściej stosowany w holach, gdzie wymagana jest wysoka przejrzystość. Charakterystyka: kompatybilny z innymi systemami ściennymi; przeszklenie pojedyncze mm, szkło hartowane/szkło laminowane; profile aluminiowe w E6/EV1 lub powlekane proszkowo grubość ścian : mm; obróbka szkła: złącze silikonowe Rys.1, profil krzyżowy lub klejenie izolacja akustyczna : db; możliwość zastosowania drzwi: szklanych, przesuwanych, pełnych, z aluminiową ramą. akcesoria: elementy absorbera (mocowane z przodu powłoki szklanej). Rys.1 Złącze silikonowe SYSTEM 3400

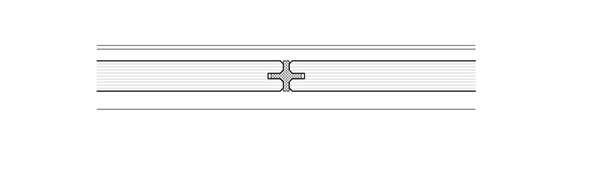

11 Podwójne oszklenie.system 3500 został zredukowany do niezbędnych elementów, zapewniając jednocześnie maksymalną przejrzystość i wysoką ochronę przed hałasem. Dwukondygnacyjny system bez pionowych słupków zapewnia elegancką atmosferę i jest szczególnie odpowiedni do stosowania w holach. SYSTEM 3500 Rys.2 Profil krzyżowy Charakterystyka: konstrukcja bez szkła bez pionowych słupków; wersja: podwójne szyby mm; powierzchnia: aluminiowe profile anodyzowane lub malowane proszkowo; grubość ścian : 100 mm; obróbka szkła: klejenie na sucho/ profil krzyżowy Rys. 2 ; izolacja akustyczna : db; możliwość zastosowania drzwi: stałych, aluminiowych, szklanych;

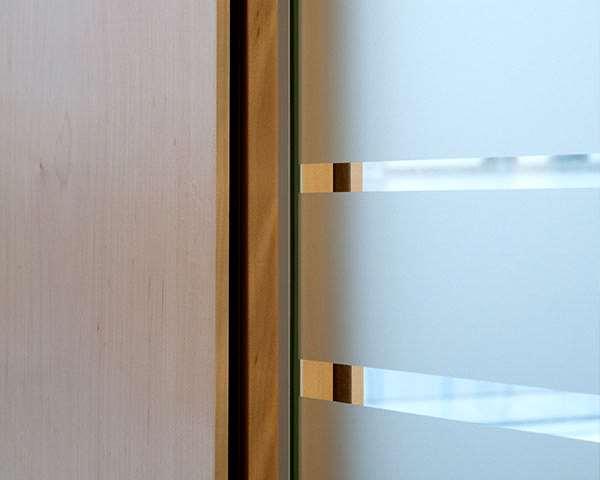

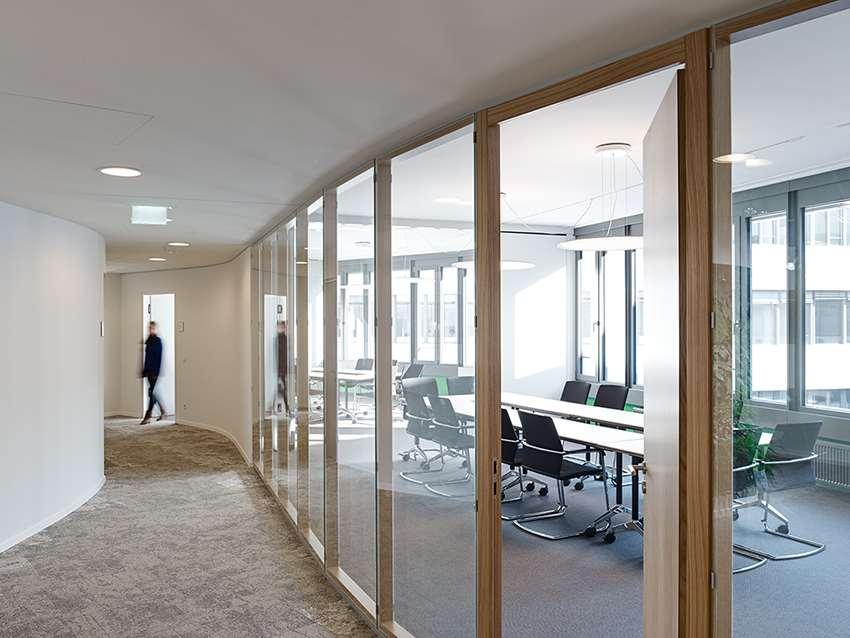

12 SYSTEM T Jest to unikatowe połączenie w sektorze ścian działowych. Wykorzystanie połączenia drewnianych powierzchni z szybą podkreśla elegancję w stosowanych pomieszczeniach. To, co sprawia, że system T jest wyjątkowy to zespolone szyby wyposażone w widoczne klamry ze stali nierdzewnej a zastosowane drewno podkreśla ideę zrównoważonej architektury. Charakterystyka: Konstrukcja: słupowo-belkowa z szybą; wersja: podwójne szyby 6-8 mm, szkło hartowane/szkło laminowane; powierzchnia: aluminiowe profile anodyzowane lub malowane proszkowo; grubość ścian : 100 mm; widoczna szerokość słupków : 35mm izolacja akustyczna : dB; możliwość zastosowania drzwi: stałych, przesuwnych, szklanych; akcesoria: amortyzatory drewniane, żaluzje, kanały przepływowe

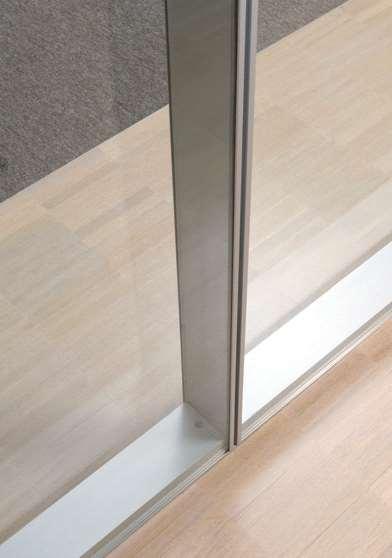

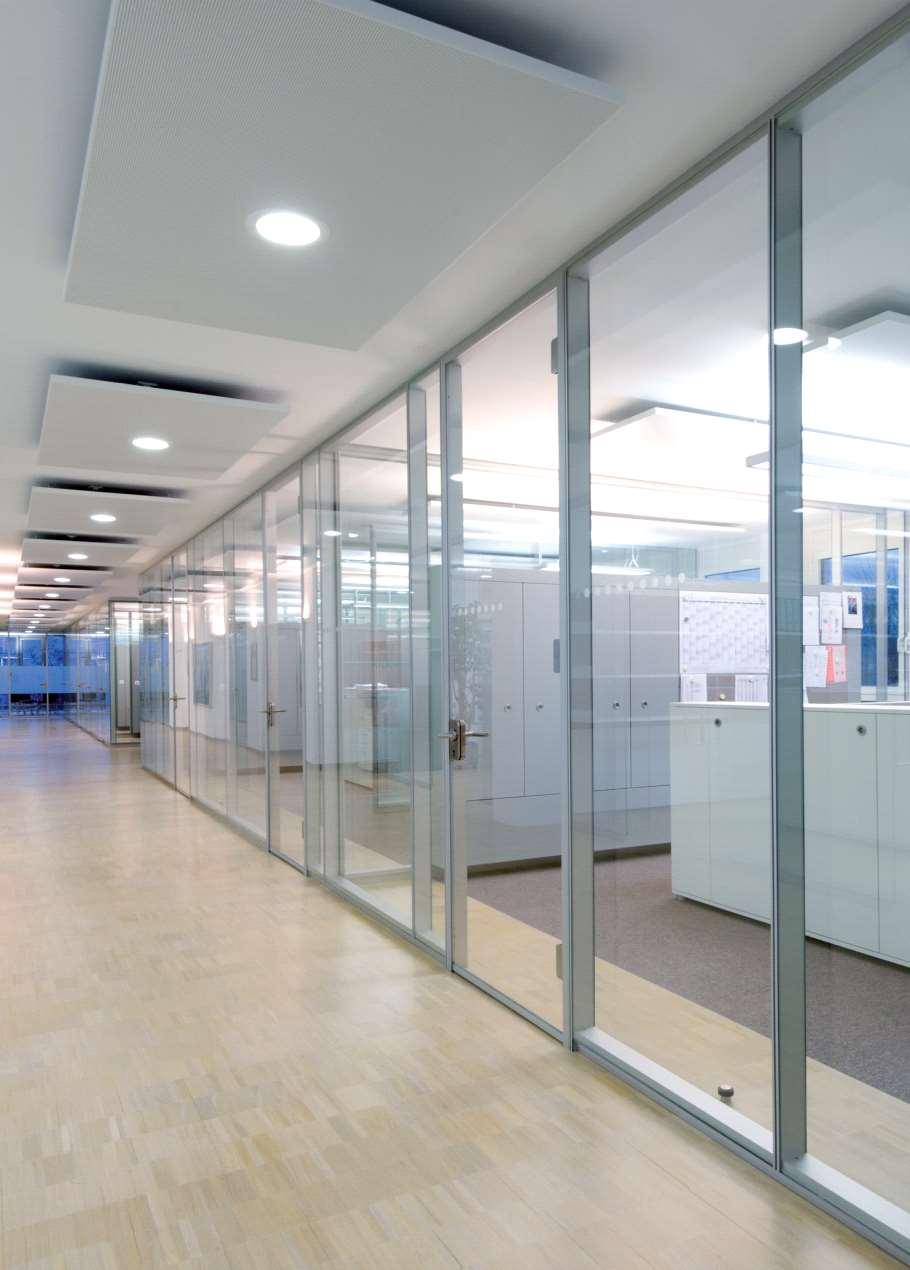

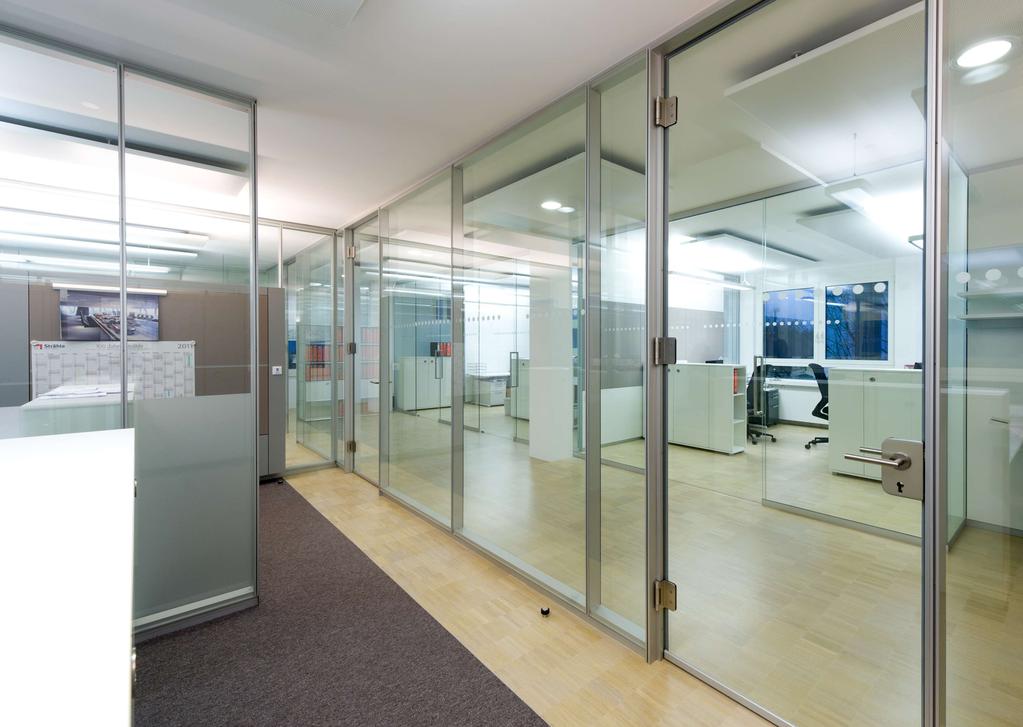

13 SYSTEM MTS Ścianka działowa MTS składa się z delikatnej aluminiowej konstrukcji słupa / belki o widocznych szerokościach zaledwie 25 mm.w połączeniu z szybą sprawia, iż powierzchnie stają się przestronne i eleganckie. Podobnie jak wszystkie systemy Strähle, ten moduł wykorzystuje również modułową konstrukcję. Charakterystyka: konstrukcja: słupowo-belkowa; wersja: podwójne szyby 6-8 mm, szkło hartowane/szkło laminowane; powierzchnia: aluminiowe profile anodyzowane lub malowane proszkowo; grubość ścian : 100 mm; widoczna szerokość słupków : 25mm izolacja akustyczna : db; możliwość zastosowania drzwi: stałych, przesuwnych, szklanych; akcesoria: absorbery, żaluzje, kanały przepływowe

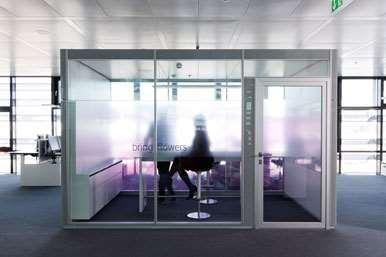

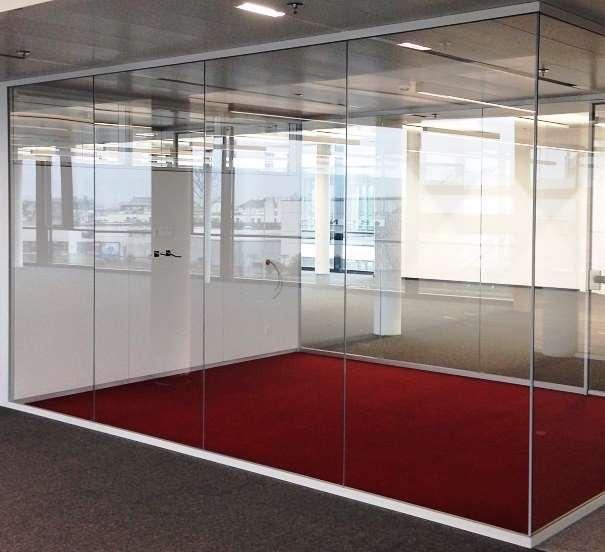

14 SYSTEM KUBUS I POJEDYNCZA SZYBA ROOM -IN -ROOM KUBUS II PODWÓJNA SZYBA Pokój w pokoju. Nowoczesne rozwiązanie spełniające najwyższe standardy estetyki i funkcjonalności. Zmniejszona ko n st r u kc j a u m o ż l i w ia ł at w ą i n g renc ję w ró ż nych ko n c e p c j ac h p r ze str ze n i b i u row ych. Modele Kubusa oferują doskonałą izolację akustyczną co wpływa na wysoki komfort pracy. Nawet w wersji j e d n o s z y b o w e j o s i ą g n i ę t o r ó ż n i c e w p o z i o m i e d ź w i ę k u d o 3 4 d B. Standardowa wersja Kubusa wyposażona jest w wentylację i urządzenie do wydmuchiwania powietrza o wydajności 210 m3/h, zapewniające dopływ świeżego powietrza.można to łatwo kontrolować przez wielofunkcyjny wyświetlacz dotykowy. Jako opcja, system pokojowy może być uzupełniony samodzielną elektryczną jednostką chłodzącą.

15 SYSTEMY AKUSTYCZNE SYSTEM 7000 zintegrowane panele ścienne, wykonane z metalu, drewna lub tkanin. Kompatybilne ze wszystkimi systemami ścian działowych. Stopień wchłaniania dźwięku: αw od 0,55 do 1,0 Izolacja akustyc zna: do 4 6 db. SYSTEM 7100 amortyzator ścienny wykonany z metalu, drewna lub tkaniny. Mogą być umieszczane bezpośrednio na szybach, montowane za pomocą metalowych szyn. Stopień wchłaniania dźwięku: αw od 0, 5 5 d o 1, 0. AKCESORIA S Y S T E M wolnostojący p o c h ł a n i a c z d ź w i ę k u. J e s t. idealny do użycia w otwartych przestrzeniach. Po prawidłowym ustawieniu wolnostojące elementy pochłaniają niepożądane zakłócenia. Wykonanie z metalu lub drewna. SYSTEM 7300 amortyzator sufitowy jest optymalnym uzupełnieniem absorberów ściennych.stopień wchłaniania dźwięku: α w d o 0, 9 5. Wy ko n a n y z m e t a l u.

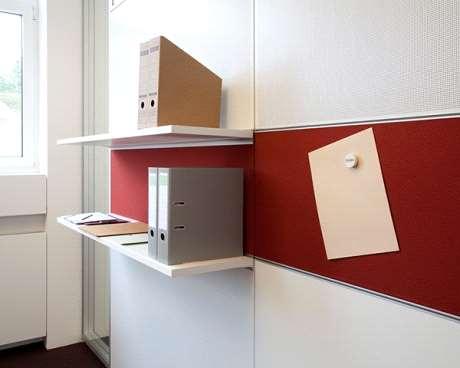

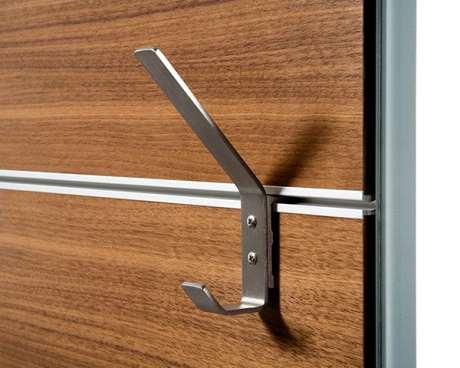

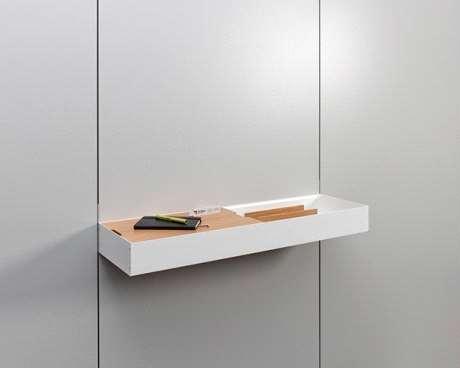

16 SYSTEMY ORGANIZACYJNE AKCESORIA INTELIGENTNA ŚCIANA - Łącznik systemowy ścian działowych służy do zawieszania mebli i akcesoriów. Mogą być zamocowane bez użycia narzędzi w zaledwie kilku ruchach. Półki w różnych wersjach otwartych i zamkniętych, wieszakach, płytach drzwiowych, szynach magnetycznych i innych dodatkach umożliwiają indywidualne zaprojektowanie miejsca pracy. Oferowane są dwa systemy organizacyjne: pionowa i horyzontalna.

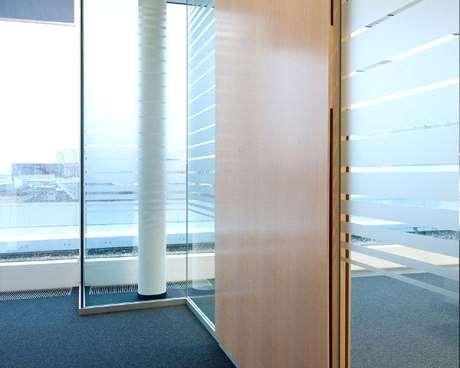

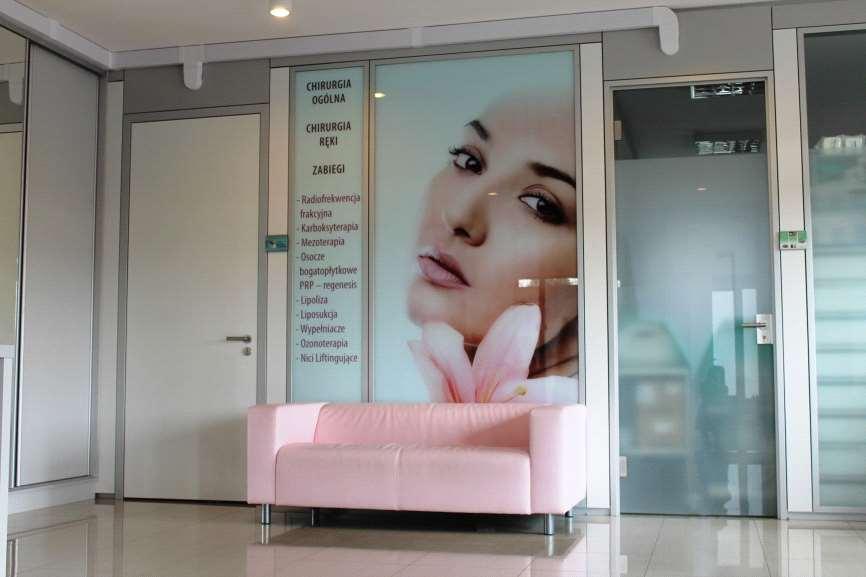

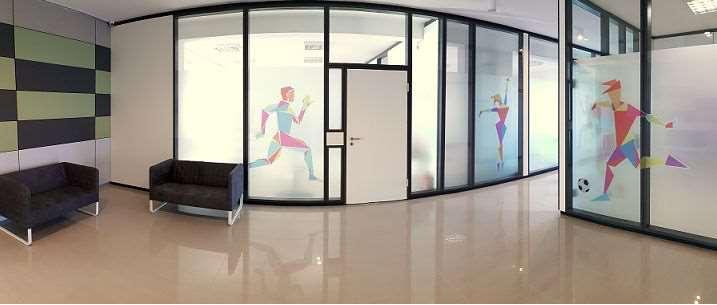

17 AKCESORIA KANAŁ PRZEPŁYWOWY ÜS 60. Dobre warunki są niezbędne do komfortowej, wydajnej pracy. ÜS 60 to dźwiękoszczelny kanał przepływowy zintegrowany z przegrodą. Otwór dolotowy jest ledwo widocznym przegubem systemu 10 mm. Geometria kanału przepływowego w połączeniu z bardzo skutecznymi absorberami umożliwia nie tylko przepływ powietrza, ale również izolację akustyczną. Lekki element konstrukcyjny na bazie ramy jest wkręcany bezpośrednio w konstrukcję słupa. Wymianę powietrza uzyskuje się poprzez różnicę ciśnień między wlotem powietrza a strefami wylotu powietrza. ŻALUZJE, FOLIE SAMOPRZYLEPNE Są to rozwiązania pozwalające uzyskać prywatność w każdym biurze.
