1 ŚCIANKI SZKLANE VISIOLINE...przezroczyste rozwiązania NUSING dźwiękoszczelne ściany przesuwne

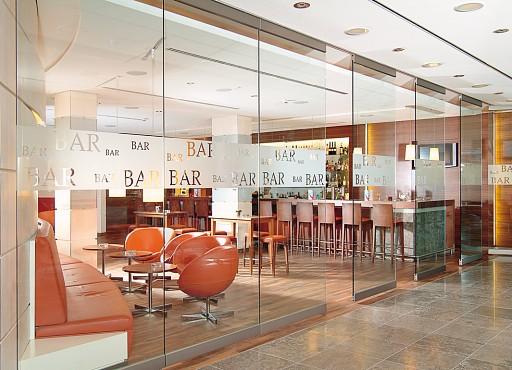

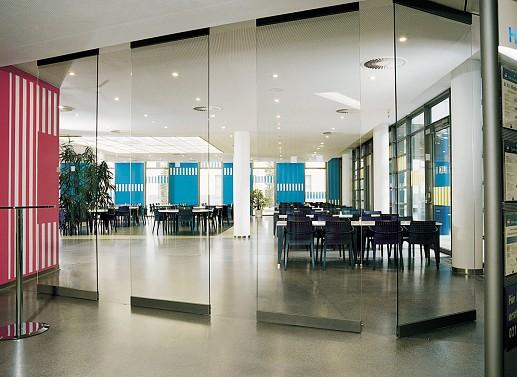

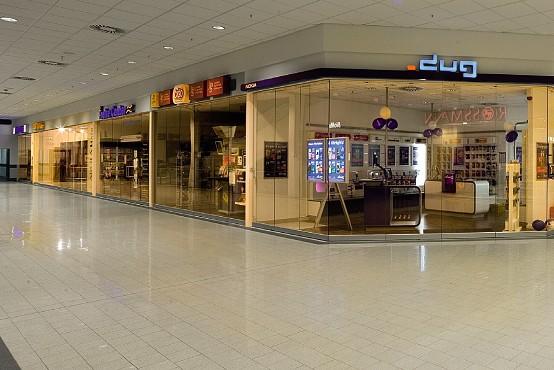

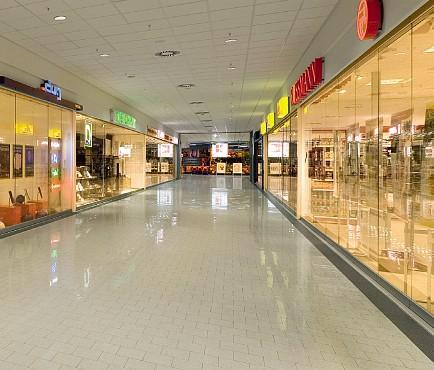

2 WIĘCEJ ŚWIATŁA WIĘCEJ PRZESTRZENI. Przejrzysty podział: przesuwne ściany szklane. Rozwiązanie, które powinno się podobać, ponieważ wzbogaca każde pomieszczenie. Ściany szklane mogą oddzielić np. hol wejściowy, kantynę, biuro, salę konferencyjną, pasaż handlowy; indywidualnie na mniejsze i ciekawsze przestrzenie. W dowolny sposób, jak tylko sobie tego Państwo życzą. Możliwości funkcjonalnego zastosowania są wprost nieograniczone. Przesuwna ściana szklana łączy najnowocześniejszą technikę podziału pomieszczeń z najwyższymi wymaganiami dotyczącymi zastosowanego materiału, architektury wnętrz i estetyki. Proszę wzbogacić swoje wnętrza o szklaną ścianę przesuwną NUSING VISIOLINE, a my Państwu w tym z przyjemnością pomożemy. 2 Ściany szklane NUSING VISIOLINE

3 Nasze kompetencje: Państwa zadowolenie Jako jeden z największych na świecie Producentów ścian przesuwnych Firma Franz NUSING GmbH, dostarczy Państwu wszystko czego oczekujecie. Nasze zaangażowanie przy współpracy z klientami potwierdzamy nie tylko doskonałym, sprawdzonym i certyfikowanym produktem, ale przede wszystkim kładziemy ogromną wagę na Państwa pełne zadowolenie. Od profesjonalnej porady poprzez planowanie, montaż i serwis gwarancyjny jesteśmy partnerem, którego nadrzędnym celem jest realizacja nawet najbardziej skomplikowanych rozwiązań. W połączeniu z kontynuacją konsekwentnego rozwoju i unowocześniania naszych produktów staliśmy się aktualnie prawdziwym liderem na rynku w dziedzinie dźwiękoszczelności, ognioodporności i dymoszczelności. Nasze kompetencje przekazujemy dalej w postaci szerokiej gamy produktów doskonałej, najwyższej jakości, funkcjonalności oraz wartości użytkowej. Proste wielofunkcyjne rozwiązania to symbol systemu NUSING i Firmy SOWAN. To partnerzy indywidualnego, perfekcyjnego podziału każdego pomieszczenia. Pomaga nam w tym ogromne doświadczenie zdobywane od 1878 roku początkowo jako Firma Rodzinna, produkująca zawsze przegrody ruchome. Ściany szklane NUSING VISIOLINE 3

4 WIDZIEĆ I BYĆ WIDZIANYM. Nasze dzieło sztuki: Państwa inwencja twórcza. Pełną satysfakcję obsługi zapewnia nie tylko sam doskonały system szklanych segmentów przesuwnych NUSING-VISIOLINE, ale przede wszystkim możliwość ich dowolnego, pełnej inwencji twórczej wzbogacenia, dla konkretnych pomieszczeń. Obok naszego standardowego programu dekoracyjnego składającego się z różnych punktów, pasów, kwadratów, linii, oferujemy Państwu bogactwo różnych innych technik wzbogacających ostateczny, końcowy efekt: Sitodruk; w kolorach RAL lub w wybarwieniu mlecznym, stosując istniejący już wzór lub tworzymy nowy Piaskowanie ( zgodnie z dostarczonym wzorem ) Naklejanie folii ( zgodnie z dostarczonymi szablonami ) Szkło kolorowe Malowanie na szkle 4 Ściany szklane NUSING VISIOLINE

5 Ściany szklane NUSING VISIOLINE 5

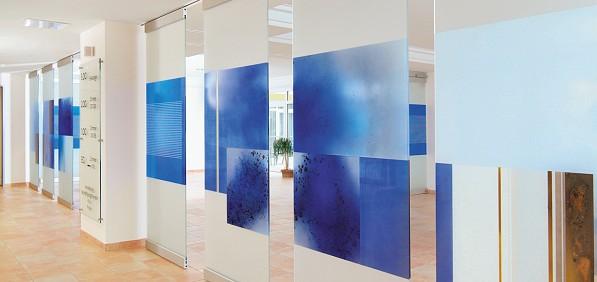

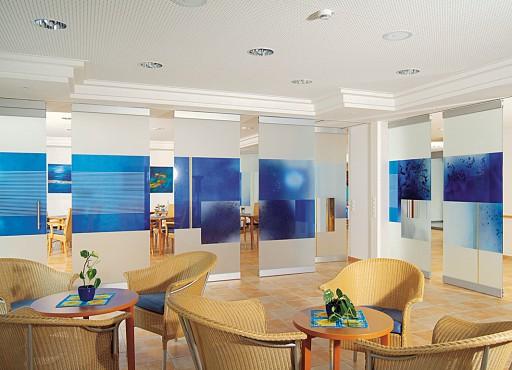

6 MISTRZOWSKIE EFEKTY WIZUALNE. Nasze kompetencje: Państwa satysfakcja. Na życzenie zrealizujemy dla Państwa każdy, nawet najbardziej wyrafinowany projekt. We współpracy z mistrzami kolorystycznej obróbki szkła powstają nierzadko prawdziwe dzieła sztuki. Niech ten przykład będzie tylko wstępną inspiracją. 6 Ściany szklane NUSING VISIOLINE

7 Ściany szklane NUSING VISIOLINE 7 künstlerische Gestaltung: Tobias Kammerer, Rottweil

8 PRZEZROCZYSTA POMOC. Nasz serwis: Państwa korzyść. Właściwie nie ma dwóch identycznych przesuwnych ścian szklanych NUSING-VISIOLINE. Każda jest inna, zaprojektowana i wykonana dla konkretnej sytuacji, uwzględniająca wszystkie Państwa życzenia. Nasza indywidualna pomoc dla Państwa zaczyna się już długo przed rozpoczęciem właściwej produkcji. Początek współpracy charakteryzują nieodpłatne konsultacje projektowe zakończone rysunkami technicznymi oraz konkretną kalkulacją mającą na celu określenie dokładnej ceny i porównanie jej z założonym budżetem. się o wszystkie techniczne i handlowe szczegóły. Jeden z naszych 6-ciu przedstawicieli na terenie całej Polski pomaga i wyjaśnia wszystkie niejasności na miejscu przyszłego montażu. Nasza pomoc nie kończy się w momencie podpisania Protokołu Odbioru Robót. Również w okresie gwarancyjnym i po gwarancji zapewniamy Państwu pełną pomoc serwisową. Instruujemy również personel obsługujący o prawidłowym użytkowaniu naszych produktów. Zapewniamy w ten sposób praktyczną korzyść prawidłowego funkcjonowania przez wiele, wiele lat. 8 Proszę Ścianyporozmawiać szklane NUSING z naszym VISIOLINE Przedstawicielem Firmą SOWAN o Państwa życzeniach i ewentualnych wyobrażeniach. Z pewnością Państwu pomożemy.

9 Ściany szklane NUSING VISIOLINE 9

10 ŚCIANA SZKLANA NUSING VISIOLINE 60 Jeden system, wiele możliwości. 8 Szyna prowadnicza w kolorze RAL 9010 stonowana biel, nakładana proszkowo 60 mm x 92 mm lub 70 mm x 65 mm 92 Możliwe także inne kolory RAL w farbach proszkowych Podwójne wózki łożyskowo-kulkowe 15 Bolce nośne Ø 12 mm z automatycznym ustawianiem wysokości. Uszczelki szczotkowe górą i dołem ( na życzenie ) Górne i dolne profile aluminiowe 100 Do wyboru: Lakierowane proszkowo we wszystkich kolorach RAL Anodowane typu E6/EV1 Stal szlachetna zmatowiona o ziarnistości 240 Tuleje podłogowe ze stali szlachetnej Elementy szklane 40 Szkło typu ESG ( wg DIN 1249 ) bezpieczne, jednowarstwowe, pasywnie hartowane. Otrzymywane poprzez wewnętrzne napięcia termiczne przy oziębianiu Grubość: 10 mm / 12 mm Ciężar: 26 kg/m2 32 kg/m2 Kanty: oszlifowane lub zpolerowane OKFF Szkło typu VSG ( wg. DIN ) Wielowarstwowe aktywne szkło bezpieczne z wewnętrzną folią ( 2 x 0,38 mm PVB folia ). Termiczne, częściowe napięcia szkła. Grubość: 12 mm ( 2 x 6 mm TVG ) Ciężar: 34 kg/m2 Kanty: oszlifowane lub zpolerowane Ściany szklane NUSING VISIOLINE

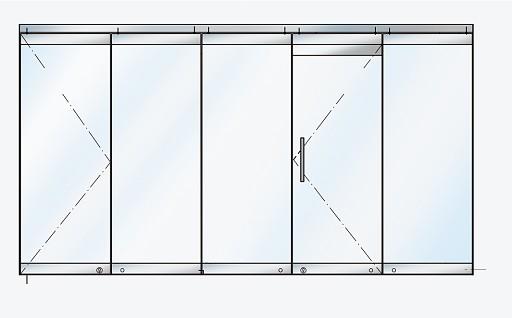

11 RODZAJE MODUŁÓW Wymiary: Szerokość min: 500 mm Szerokość max: 1250 mm Wysokość max: 3000 mm (grubość szkła 10 mm/ciężar 32 kg/m2 ) Wysokość max: 4000 mm (grubość szkła 12 mm/ciężar 32 kg/m2 ) Grubość profili aluminiowych: 40 mm Grubość całego modułu: mm x ilość modułów Zawieszenie: 2 wózki jezdne dla każdego modułu Górny profil mocujący szkło Szyna prowadnicza Moduł otwieralny (DEF) Moduł przesuwny (SF) Moduł przesuwny (SF) Moduł drzwiowy przesuwny (SPF) Moduł przesuwny (SF) Wysokość w świetle Dolny profil mocujący szkło Zamek na kluczyk Szerokość modułu Lącznik modułow Całkowita długość ścianki Zasuwka podłogowa 7 4 Moduły typu otwieralny: mocowanie poprzez zasuwkę podłogową lub zamek na kluczyk typu PZ w dolnym profilu drzwiowy / otwieralny: jak wyżej, jednak dodatkowo wyposażony w uchwyt do otwierania drzwi oraz zamek na klucz w profilu podłogowym. przesuwny: mocowany poprzez wewnętrzne łączniki oraz zasuwki podłogowe. Drzwiowy / otwieralno przesuwny: jedno lub dwuskrzydłowy z uchwytem ze stali szlachetnej. Zamykanie na zasuwkę podłogową lub na życzenie zamkiem na kluczyk w dolnym profilu. Jako opcja: dodatkowe zamykanie w górnym profilu. Przy wysokościach modułów powyżej 2500 mm z przeszkleniem stałym ponad drzwiami. Wysokość drzwi: 2100 mm. Moduły nie standardowe: do uzgodnienia Ściany szklane NUSING VISIOLINE 11

12 SZYNY PROWADNICZE / TYP L Górna szyna prowadnicza: RAL 9010 ( biały krem ) Lakierowana proszkowo Opcja: z profilem dla sufitu podwieszonego. Lakiery proszkowe we wszystkich kolorach RAL Szyna prowadnicza / L Szyna prowadnicza / L z profilem dla sufitu podwieszonego Wózki jezdne Łożyskowe do automatycznego odstawiania modułów. Systemy odstawiania / parkowania Krzyżowe wózki jezdne Łatwa obsługa dzięki automatycznemu kierowaniu modułów do parkingu To tylko kilka przykładów parkowania / odstawiania modułów z pośród wielu możliwości. Parkowanie dopasowywane jest zawsze indywidualnie do konkretnej sytuacji w danym pomieszczeniu. Z 1/L Z 3.2/L Z 2/L Zamykanie niszy Z 4/L Z 3.1/L Z 6/L DEF 12 Ściany szklane NUSING VISIOLINE

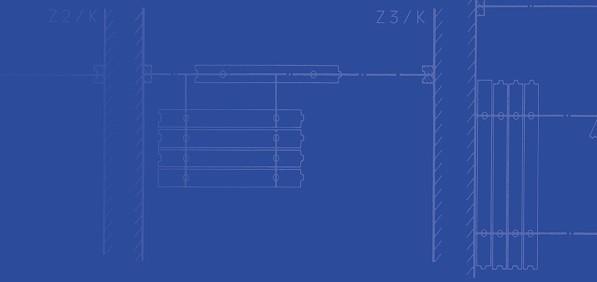

13 SZYNY PROWADNICZE / TYP K Szyna prowadnicza K Szyna prowadnicza K z profilem sufitu podwieszonego Górne szyny prowadnicze: biało-kremowe RAL 9010, lakierowane proszkowo, do wyboru z profilem sufitu podwieszonego. Wszystkie inne kolory RAL do wyboru w farbach proszkowych Wózki nośne podwójne Wózki kulkowe na dwóch łożyskach Systemy odstawiania / parkowania Wózki pokonujące skrzyżowania Wózki zjeżdżające do parkingu pod kątem 90 Wszystkie skrzyżowania szyn oraz parkingi są kompletnie montowane przez Firmę SOWAN. Tylko w ten sposób gwarantujemy niezawodność funkcjonowania oraz lekką i łatwą obsługę. Z 2/K 50 Z 4.1/K Z 3/K Z 6/K Z 4/K Z 17/K min. 50 Ściany szklane NUSING VISIOLINE 13

14 PIONOWE POŁĄCZENIA A. Standardowe, z łącznikiem piórowym, odstęp 4 mm A. Standard Szkło ESG/VSG B. Kanty w profilu aluminiowym anodowanym lub lakierowanym proszkowo w dowolnym kolorze RAL. B. Kanty z aluminium Szkło ESG/VSG C. Kanty w anodowanym profilu aluminiowym z listwami magnetycznymi D.0 D.3 lub lakierowanymi proszkowo w dowolnym kolorze RAL C. Listwy magnetyczne Szkło ESG/VSG Listwy magnetyczne uniemożliwiają przepływ powietrza pomiędzy pomieszczeniami i mocniej stabilizują moduły. Siła przyciągania wynosi 9 N / m. Łącznik ścienny 14 Ściany szklane NUSING VISIOLINE

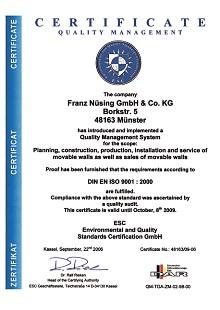

15 UDOKUMENTOWANE BEZPIECZEŃSTWO. Certyfikaty TÜV świadectwo DIN Dla wszystkich przesuwnych ścian szklanych. DIN EN ISO 9001 Udokumentowana jakość Produktu - od projektu wstępnego do zakończonego montażu Oznakowanie GS potwierdza bezpieczeństwo elektrycznie przesuwanych modułów Ściany szklane NUSING VISIOLINE 15

16 Fo TD NASZA KOLEKCJA / BOGATY WYBÓR. ŚCIANY: NUSING PREMIUM 100 Z pojedynczych segmentów ściennych Dźwiękoszczelność do Rw, P 59 db Z płytami perforowanymi, ognioodporne i dymoszczelne Wersja ekonomiczna NUSING ECO 100 ŚCIANY SZKLANE: VISIOLINE Zastrzegamy sobie zmiany służące technicznemu udoskonaleniu. Zertifiziert nach DIN EN ISO 9001:2000 Pojedyncze, przesuwane segmenty szklane Różne możliwości dekoracyjne i ozdobnicze: folie, malowanie, sitodruk itd... Górne i dolne profile z anodowanego aluminium ŚCIANY HARMONIJKOWE: FALTINA-PLAN Partner Handlowy: Zespolone konstrukcje dwuwarstwowe Realizacja pod wymiar Kilka możliwości rozsuwania Dźwiękoszczelność do Rw,P 34 db ŚCIANY SKŁADANE: NUSING FLEXI Pojedyncze segmenty łączone są zawiasami Zawsze jeden segment jako drzwi Na życzenie z przeszkleniem Dźwiękoszczelność do Rw,P 39 db Ściany przesuwne NUSING ul.tańskiego Poznań Telefon: Telefax: Tel. Kom.: biuro@sowan.pl Internet:
