1 RZECZPOSPOLITA POLSKA EGZEMPLARZ ARCHIWALNY 3 OPIS OCHRONNY PL WZORU UŻYTKOWEGO (2J) Numer zgłoszenia: ) Y1 51) Intel7: Urząd Patentowy Rzeczypospolitej Data zgłoszenia: B65F 1/14 Pojemnik, zwłaszcza do transportu zużytych akumulatorów (43) Zgłoszenie ogłoszono: BUP Uprawniony z prawa ochronnego: Fabryka Wagonów GNIEWCZYNA Spółka Akcyjna, Gniewczyna, PL vv O udzieleniu prawa ochronnego ogłoszono: WUP 02/03 Twórcawzoru użytkowego: Tadeusz Murzyn, Leżajsk, PL 00 Oh

2 Qu $352>2 Pojemnik, zwłaszcza do transportu zużytych akumulatorów Przedmiotem wzoru użytkowego jest pojemnik, zwłaszcza do transportu zużytych akumulatorów, mający zastosowanie również do ich składowania. Znane są, wykonane jako stalowe, konstrukcje spawane, pojemniki przeznaczone do składowrania i transportu różnego rodzaju materiałów i odpadów, mające kształt prostopadłościanu o podstawie posiadającej typowe gabaryty europalety i o otwieranej, zamocowanej na zawiasach pokrywie, których ściany wykonane są z blachy stalowej zamocowanej do również stalowych kątowników, stanowiących narożniki pojemnika. Znane pojemniki wyposażone są często w zamocowane trwale do ich podstawy strzemiona, ułatwiające transport pojemników wtózkami widłowymi oraz różnego rodzaju i kształtu uchwyty mocowane w górnej części pojemników, służące do mocowania zawiesi transportowych urządzeń dźwigowych. Zasadniczym mankamentem znanych pojemników jest ich nieszczelność i brak odporności na kwasy, co w przypadku składowania i transportu zużytych akumulatorów kwasowych posiada zasadnicze znaczenie. Celem wzoru użytkowego jest więc opracowanie szczelnego, odpornego na działanie kwasów pojemnika, którego konstrukcja umożliwiałaby jednocześnie łatwe operowanie tym pojemnikiem w trakcie prac transportowych. Pojemnik, według wzoru użytkowego, ma kształt prostopadłościanu o podstawie mającej typowe gabaryty europalety, którego konstrukcjajest stalową konstrukcją spawaną. Do wykonanej z płaskowników prostokątnej ramy, dospawane są, wykonane z kątowników pionowe narożniki. Do prostokątnej ramy zamocowane jest wykonane z blachy dno pojemnika. Ściany pojemnika wykonane z blachy stalowej i wyposażone w poziome przetłoczenia usztywniające przyspawane są do ramy i narożników pojemnika. Na wewnętrznych powierzchniach ścian i dna pojemnika nałożonajest warstwa laminatu poliestrowo - szklanego. Do ramy pojemnika, w jej narożach od dołu

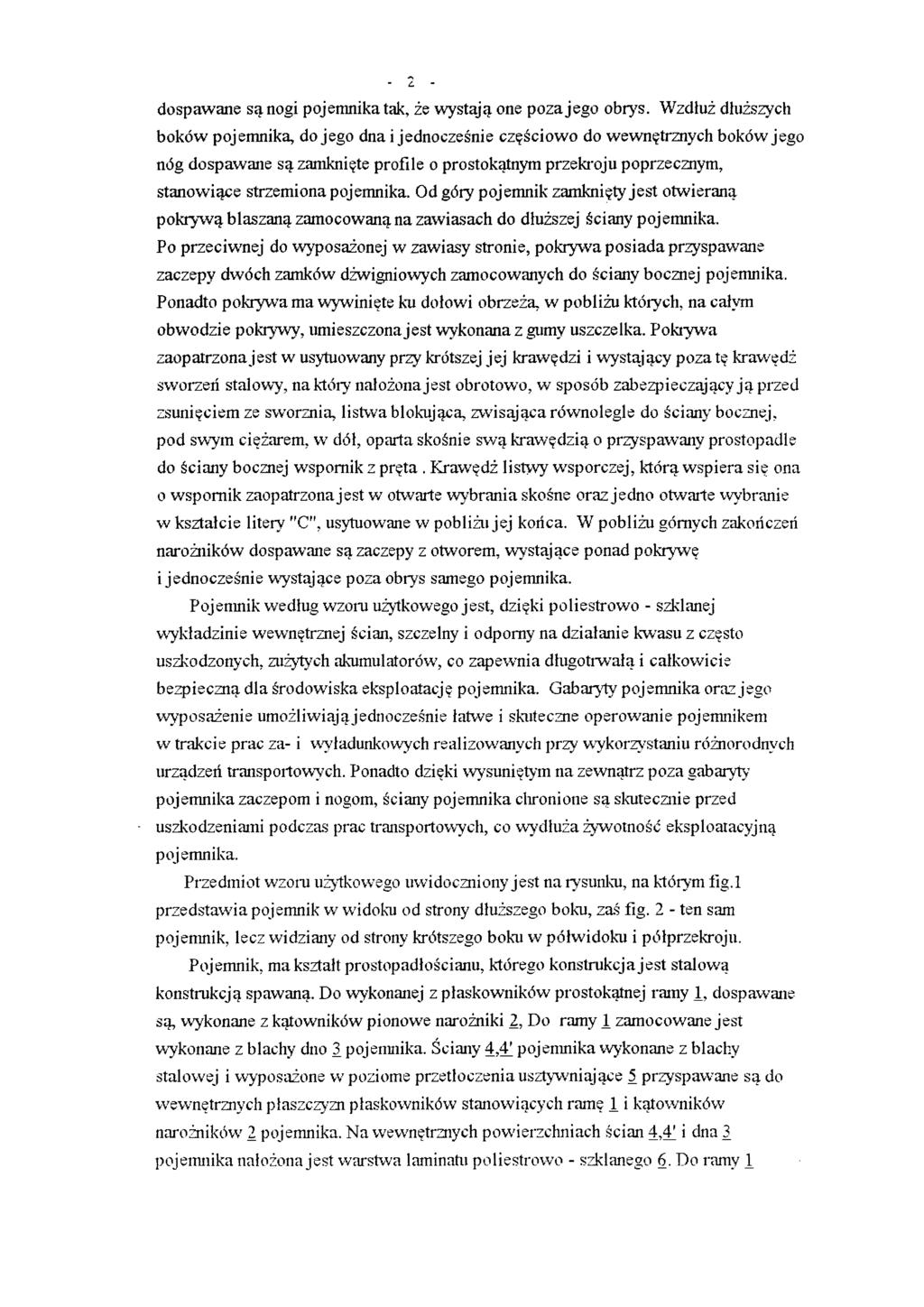

3 dospawane są nogi pojemnika tak, że wystają one poza jego obrys. Wzdłuż dłuższych boków pojemnika, do jego dna i jednocześnie częściowo do wewnętrznych boków jego nóg dospawane są zamknięte profile o prostokątnym przekroju poprzecznym, stanowiące strzemiona pojemnika. Od góry pojemnik zamknięty jest otwieraną pokrywą blaszaną zamocowaną na zawiasach do dłuższej ściany pojemnika. Po przeciwnej do wyposażonej w zawiasy stronie, pokrywa posiada przyspawane zaczepy dwóch zamków dźwigniowych zamocowanych do ściany bocznej pojemnika. Ponadto pokrywa ma wywinięte ku dołowi obrzeża, w pobliżu których, na całym obwodzie pokrywy, umieszczonajest wykonana z gumy uszczelka. Pokrywa zaopatrzonajest w usytuowany przy krótszej jej krawędzi i wystający poza tę krawędź sworzeri stalowy, na który nałożonajest obrotowto, w sposób zabezpieczający ją przed zsunięciem ze sworznia, listwa blokująca, zwisająca równolegle do ściany bocznej, pod swym ciężarem, w dół, oparta skośnie swą krawędzią o przyspawany prostopadle do ściany bocznej wspornik z pręta. Krawędź listwy wsporczej, którą wspiera się ona o wspornik zaopatrzonajest w otwarte wybrania skośne oraz jedno otwarte wybranie w kształcie litery "C", usytuowane w pobliżu jej korica. W pobliżu górnych zakończeń narożników dospawane są zaczepy z otworem, wystające ponad pokrywę i jednocześnie wystające poza obrys samego pojemnika. Pojemnik według wzoru użytkowego jest, dzięki poliestrowo - szklanej wykładzinie wewnętrznej ścian, szczelny i odporny na działanie kwasu z często uszkodzonych, zużytych akumulatorów, co zapewnia długotrwałą i całkowicie bezpieczną dla środowiska eksploatację pojemnika. Gabaryty pojemnika oraz jego wyposażenie umożliwiają jednocześnie łatwe i skuteczne operowanie pojemnikem w trakcie prac za- i wyładunkowych realizowanych przy wykorzystaniu różnorodnych urządzeń transportowych. Ponadto dzięki wysuniętym na zewnątrz poza gabaryty pojemnika zaczepom i nogom, ściany pojemnika chronione są skutecznie przed uszkodzeniami podczas prac transportowych, co wydłuża żywotność eksploatacyjną pojemnika. Przedmiot wzoru użytkowego uwidocznionyjest na rysunku, na którym fig.l przedstawia pojemnik w widoku od strony dłuższego boku, zaś fig. 2 - ten sam pojemnik, lecz widziany od strony krótszego boku w półwidoku i półprzekroju. Pojemnik, ma kształt prostopadłościanu, którego konstrukcjajest stalową konstrukcją spawaną. Do wykonanej z płaskowników prostokątnej ramy I, dospawane są, wykonane z kątowników pionowe narożniki 2, Do ramy 1 zamocowane jest wykonane z blachy dno 3 pojemnika. Ściany 4,fV pojemnika wykonane z blachy stalowej i wyposażone w poziome przetłoczenia usztywniające 5 przyspawane są do wewnętrznych płaszczyzn płaskowników stanowiących ramę 1 i kątowników narożników 2 pojemnika. Na wewnętrznych powierzchniach ścian 4,4 i dna 3 pojemnika nałożona jest warstwa laminatu poliestrowo - szklanego 6. Do ramy 1

4 - 3 - pojemnika, w jej narożach od dołu dospawane są nogi 7 pojemnika tak, że wystają one poza obrys pojemnika. Wzdłuż dłuższych boków pojemnika, do jego dna 3 i jednocześnie częściowo do wewnętrznych boków jego nóg 7 dospawane są zamknięte profile o prostokątnym przekroju poprzecznym, stanowiące strzemiona 8 pojemnika. Od góry pojemnik zamknięty jest otwieraną pokrywą blaszaną 9 zamocowaną na zawiasach 10 do dłuższej ściany 4 pojemnika. Po przeciwnej do wyposażonej w zawiasy 10 stronie, pokrywa 9 posiada przyspawane zaczepy H dwóch zamków dźwigniowych 12 zamocowanych do ściany bocznej 4 pojemnika. Ponadto pokrywa 9 posiada ścięte naroża i ma wywinięte ku dołowi obrzeża 13 w pobliżu których, na całym obwodzie pokrywy 9, od strony pojemnika umieszczonajest wykonana z gumy uszczelka 14. Pokrywa 9 zaopatrzonajest w usytuowany przy krótszej jej krawędzi i wystający poza tę krawędź sworzeri stalowy li, na który nałożonajest obrotowo i zabezpieczona przed zsunięciem ze sworznia 15 przyspawaną do niego podkładką, listwa blokująca 16, zwisająca równolegle do ściany bocznej ft, pod swym ciężarem w dół i oparta skośnie swą krawędzią o przyspawtany prostopadle do ściany bocznej 4^ wspornik 17 z pręta. Krawędź listwy 16, którą opartajest ona o wspornik 17 zaopatrzona jest w otwarte wybrania skośne 18 oraz jedno otwarte wybranie w kształcie litery "C" 19, usytuowane w pobliżu jej korica. W pobliżu górnych zakończeń narożników dospawane są zaczepy 20 z otworem, wystające ponad pokrywę 9 i jednocześnie wystające poza obrys samego pojemnika. Powierzchnia zewnętrzna pojemnika oraz pokrywa pokryta jest farbą chemoodporną. KANCELARIA PATENTOWA WKTiR w Rzeszowie ul.kopernite 1, Rzeszów, skr.poczt.192 i--ii>i7}^-l-3--;0łtgi./?^(0-17)

5 59S58 Zastrzeżenia ochronne 1. Pojemnik, zwłaszcza do transportu zużytych akumulatorów, w kształcie prostopadłościanu, o konstrukcji spawanej z blach i kształtowników stalowych, mający typowe gabaryty europalety, posiadający ramę, do której, w jej narożach, dospawane są wykonane z kątowników narożniki i którego ściany i dno wykonane są z blachy, a ponadto zaopatrzony w otwieraną, zamocowaną na zawiasach pokrywę i wyposażony w przymocowane do ramy strzemiona oraz w usytuowane w okolicy górnych naroży pojemnika zaczepy, znamienny tym, że ściany boczne (4,4^) i dno (3.) pojemnika wyłożone są od wewnątrz warstwą laminatu poliestrowo - szklanego (6), a ponadto ściany boczne (4,4^) pojemnika posiadają poziome przetłoczenia usztywniające (5), zaś do dna (3) pojemnika dospawane są, w jego narożach nogi (7) wystające poza obiys ramy (1) i do tego dna (3.) oraz częściowo do wewnętrznych boków nóg (7) przyspawane są, wzdłuż dłuższych boków pojemnika, strzemiona (8) mające kształt zamkniętych profili o prostokątnym przekroju poprzecznym, a niezależnie od tego pokrywa (9) ma wywinięte ku dołowi obrzeża (13) zachodzące na ściany (4,4^) pojemnika i zamocowanajest na dwóch zawiasach (10) usytuowanych przy dłuższym boku pokrywy (9), z przeciwnej zaś strony na pokrywie (9) przyspawane są zaczepy (H) dwóch zamków dźwigniowych (12) zamocowanych do ściany (4[) powyżej przetłoczeri (5), dodatkowo zaś pokrywa (9) zaopatrzonajest w uszczelkę gumową (14) oraz w usytuowany przy krótszej jej krawędzi i wystający poza tę krawędź sworzeri stalowy (15), na który nałożonajest obrotowo i zabezpieczona przed zsunięciem listwa blokująca (16), opadająca równolegle do ściany (4) w dół skośnie, oparta jednocześnie swą krawędzią, wyposażoną w otwarte skośne wybrania (18) orazjedno, zlokalizowane w pobliżu jej końca otwarte wybranie w kształcie litery "C" (19), o przyspawany prostopadle do ściany (4) wspornik (17), a ponadto w górnej części narożników (2) przyspawane są

6 - -r - zaczepy (20) z otworem, wystające ponad pokrywę (9) i jednocześnie poza obrys pojemnika. 2. Pojemnik, według zastrz.l, znamienny tym, że zabezpieczenie listwy (16) przed zsunięciem ze sworznia (15) stanowi przyspawana do sworznia (15_) podkładka. 3. Pojemnik, według zastrz.l, znamienny tym, że pokrywa (9) ma ścięte naroża. KANCELARIA PATENTC"VA n'!/t^.,-.- Rzeszowie ul.kopernika 1,35-G5S i;^.,o. s;<f ooczt 192 tel.(0-17) , (ei./fa/. (0-17)

7 Fig A' Fig. 2 KANCELARIA PATENTOWAWKTiRw Rzeszowie ul.kopemika 1, Rzeszów,skf.poczt.192 lel.(0-17) , tel./iax (0-17) //f/j RZĘCZNi' PATEl) nr u^r TOWY
