1 RZECZPO SPO LITA POLSKA (12) OPIS OCHRONNY WZORU PRZEMYSŁOWEGO (19) PL (11) Urząd Patentowy Rzeczypospolitej Polskiej (21) Numer zgłoszenia: (22) Data zgłoszenia: (51) Klasyfikacja: (54) Urządzenie do rozdrabniania zużytych elementów elektronicznych i elektrotechnicznych (73) Uprawniony z rejestracji wzoru przemysłowego: EKO HYBRES Spółka z ograniczoną odpowiedzialnością, Rzeszów, (PL) (45) O udzieleniu prawa z rejestracji ogłoszono: WUP 05/2011 (72) Twórca(y) wzoru przemysłowego: Kalawski Krzysztof, Rzeszów, (PL); Szabowski Jerzy, Jagieła, (PL); Zając Kazimierz, Rzeszów, (PL) PL 16456

2 Urządzenie do rozdrabniania zużytych elementów elektronicznych i elektrotechnicznych Przedmiotem wzoru przemysłowego jest urządzenie do rozdrabniania zużytych i posegregowanych elementów elektronicznych i elektrotechnicznych. Nowa i oryginalna postać wzoru przemysłowego przejawia się w jego kształcie i usytuowaniu względem siebie jego podzespołów i zespołów składowych. Przedmiot wzoru przemysłowego został uwidoczniony na załączonym materiale ilustracyjnym, na którym fig. 1 przedstawia urządzenie do rozdrabniania zużytych elementów elektronicznych i elektrotechnicznych, w widoku perspektywicznym w ujęciu z przodu i z boku od strony wjazdu wózka transportującego rozdrobnione elementy, fig. 2- to samo urządzenie w widoku z tyłu, z częściowo wysuniętym na zewnątrz wózkiem, fig.3- to samo urządzenie w widoku z boku, od strony wjazdu tego wózka, a fig. 4 - to samo urządzenie w widoku z drugiego przeciwległego boku. Urządzenie według wzoru przemysłowego składa się z korpusu w kształcie ramy prostopadłościennej, wyposażonej w szafę sterowniczą, spoczywającego na górnej płycie tego korpusu modułu rozdrabniacza, zaopatrzonego w zbiornik zasypowy, przy czym boczna ściana rozdrabniacza połączona jest z zespołem napędowym zaopatrzonym w silnik elektryczny, a wewnątrz ramy urządzenia umieszczony jest wózek transportujący rozdrobniony złom. Rama tego urządzenia posiada cztery elementy nośne w kształcie wydłużonych usytuowanych pionowo elementów prostopadłościennych, zaopatrzonych na swych dolnych końcach w płytkowe stopki, a ich górne końce zwieńczone są analogicznymi elementami prostopadłościennymi, zaś dolne końce pobliżu ich stopek zwieńczone są tylko z trzech stron identycznymi elementami jak ich górne końce, natomiast górna powierzchnia tej ramy zaopatrzona jest w ramkę prostokątną na której spoczywa moduł rozdrabniacza. Moduł ten posiada kształt bryły prostopadłościennej o podstawie prostokątnej, której bok od strony silnika posiada występ prostopadłościenny przylegający do tylnej ściany zbiornika zasypowego, przy czym górna ściana tego modułu posiada otwór prostokątny otoczony dolną częścią tego zbiornika, zaś przednia ściana tego modułu posiada dwa wystające na zewnątrz elementy walcowe, mieszczące w sobie końce wałów roboczych, usytuowane poziomo obok siebie i w pobliżu górnej jego ściany, a

3 2 przeciwległa ściana tego modułu posiada prostokątną ramkę z przysłoną a jej wyższa część uskokowa ma element ramowy w kształcie trójkąta prostokątnego z wydłużoną jego podstawą. Zbiornik zasypowy tego urządzenia otaczający otwór prostokątny górnej ściany modułu rozdrabniającego posiada kształt bryły wewnątrz wydrążonej, utworzonej z prostokątnej ramkowej podstawy, tylnej ściany w kształcie prostokąta ze ściętym jednym narożem, usytuowanej prostopadle do górnej powierzchni modułu rozdrabniającego, przedniej ściany utworzonej ze skośnie usytuowanej pod kątem rozwartym dolnej jej części w kształcie zbliżonym do równoległoboku, której górny bok połączony jest poziomą krawędzią z prostopadle usytuowaną górną jej częścią w kształcie prostokąta ze ściętym dolnym jego narożem oraz dwóch bocznych ścian w kształcie prostokąta ze ściętymi dolnymi jego narożami, w wyniku czego zarówno przednia ściana w dolnej części jak i jedna z bocznych ścian są pochylone pod kątem rozwartym względem górnej ściany modułu rozdrabniającego. Poza tym przednia część ramowego korpusu zaopatrzona jest w prostokątny element ramkowy z zagiętymi prostopadle górnymi jego bokami spoczywającymi na górnej powierzchni tej ramy, do której pozostałej części zwisającej ku dołowi przylega szafa sterownicza w kształcie bryły prostopadłościennej, której przednia ściana zaopatrzona jest w zamek oraz usytuowane w środkowej części w walcowe elementy sterownicze i kontrolne. Na górnej powierzchni korpusu ramowego od strony występu modułu rozdrabniającego spoczywa skrzynka prostopadłościenna zespołu napędowego, połączona z walcowym korpusem elektrycznego silnika napędowego, usytuowanego poziomo i sprzężonego mechanicznie z modułem rozdrabniającym. Z kolei, w dolnej bocznej ceowej części ramy korpusu oraz pod zbiornikiem zasypowym znajduje się wózek transportowy w kształcie skrzyni otwartej od góry, spoczywający na czterech kółkach jezdnych, którego jedna boczna ściana posiada drzwiczka połączone zawiasowo z podstawą skrzyni tego wózka. Cechy istotne wzoru przemysłowego Urządzenie do rozdrabniania zużytych elementów elektronicznych i elektrotechnicznych, posiadające korpus, zbiornik zasypowy, moduł rozdrabniający napędzany silnikiem elektrycznym pokazane na materiale ilustracyjnym fig. 1-4, charakteryzuje się tym, że: - składa się z korpusu w kształcie ramy prostopadłościennej, wyposażonej w szafę sterowniczą, spoczywającego na górnej płycie tego korpusu modułu rozdrabniacza, zaopatrzonego w zbiornik zasypowy, przy czym boczna ściana rozdrabniacza połączona jest z zespołem napędowym zaopatrzonym w silnik elektryczny, a wewnątrz ramy urządzenia umieszczony jest wózek transportujący rozdrobniony złom ; - rama tego urządzenia posiada cztery elementy nośne w kształcie wydłużonych usytuowanych pionowo elementów prostopadłościennych, zaopatrzonych na

4 3 swych dolnych końcach w płytkowe stopki, a ich górne końce zwieńczone są analogicznymi elementami prostopadłościennymi, zaś dolne końce pobliżu ich stopek zwieńczone są tylko z trzech stron identycznymi elementami jak ich górne końce, natomiast górna powierzchnia tej ramy zaopatrzona jest w ramkę prostokątną, na której spoczywa moduł rozdrabniacza; - moduł rozdrabniający posiada kształt bryły prostopadłościennej o podstawie prostokątnej, której bok od strony silnika posiada występ prostopadłościenny przylegający do tylnej ściany zbiornika zasypowego, przy czym górna ściana tego modułu posiada otwór prostokątny otoczony dolną częścią tego zbiornika, zaś przednia ściana tego modułu posiada dwa wystające na zewnątrz elementy walcowe, mieszczące w sobie końce wałów roboczych, usytuowane poziomo obok siebie i w pobliżu górnej jego ściany, a przeciwległa ściana tego modułu posiada prostokątną ramkę z przysłoną, a jej wyższa część uskokowa ma element ramowy w kształcie trójkąta prostokątnego z wydłużonąjego podstawą; - zbiornik zasypowy tego urządzenia otaczający otwór prostokątny górnej ściany modułu rozdrabniającego posiada kształt bryły wewnątrz wydrążonej, utworzonej z prostokątnej ramkowej podstawy, tylnej ściany w kształcie prostokąta ze ściętym jednym narożem, usytuowanej prostopadle do górnej powierzchni modułu rozdrabniającego, przedniej ściany utworzonej ze skośnie usytuowanej pod kątem rozwartym dolnej jej części w kształcie zbliżonym do równoległoboku, której górny bok połączony jest poziomą krawędzią z prostopadle usytuowaną górną jej częścią w kształcie prostokąta ze ściętym dolnym jego narożem oraz dwóch bocznych ścian w kształcie prostokąta ze ściętymi dolnymi jego narożami, w wyniku czego zarówno przednia ściana w dolnej części jak i jedna z bocznych ścian są pochylone pod kątem rozwartym względem górnej ściany modułu rozdrabniającego; - przednia część ramowego korpusu zaopatrzona jest w prostokątny element ramkowy z zagiętymi prostopadle górnymi jego bokami spoczywającymi na górnej powierzchni tej ramy, do której pozostałej części zwisającej ku dołowi przylega szafa sterownicza w kształcie bryły prostopadłościennej, której przednia ściana zaopatrzona jest w zamek oraz usytuowane w środkowej części w walcowe elementy sterownicze i kontrolne, przy czym na górnej powierzchni korpusu ramowego od strony występu modułu rozdrabniającego spoczywa skrzynka prostopadłościenna zespołu napędowego, połączona z walcowym korpusem elektrycznego silnika napędowego, usytuowanego poziomo i sprzężonego mechanicznie z modułem rozdrabniającym; - w dolnej bocznej ceowej części ramy korpusu oraz pod zbiornikiem zasypowym znajduje się wózek transportowy w kształcie skrzyni otwartej od góry, spoczywający na czterech kółkach jezdnych, którego jedna boczna ściana posiada drzwiczka połączone zawiasowo z podstawą skrzyni tego wózka; Pełnomocnik:

5 1 Fig.1

6

7 2 Fig.2

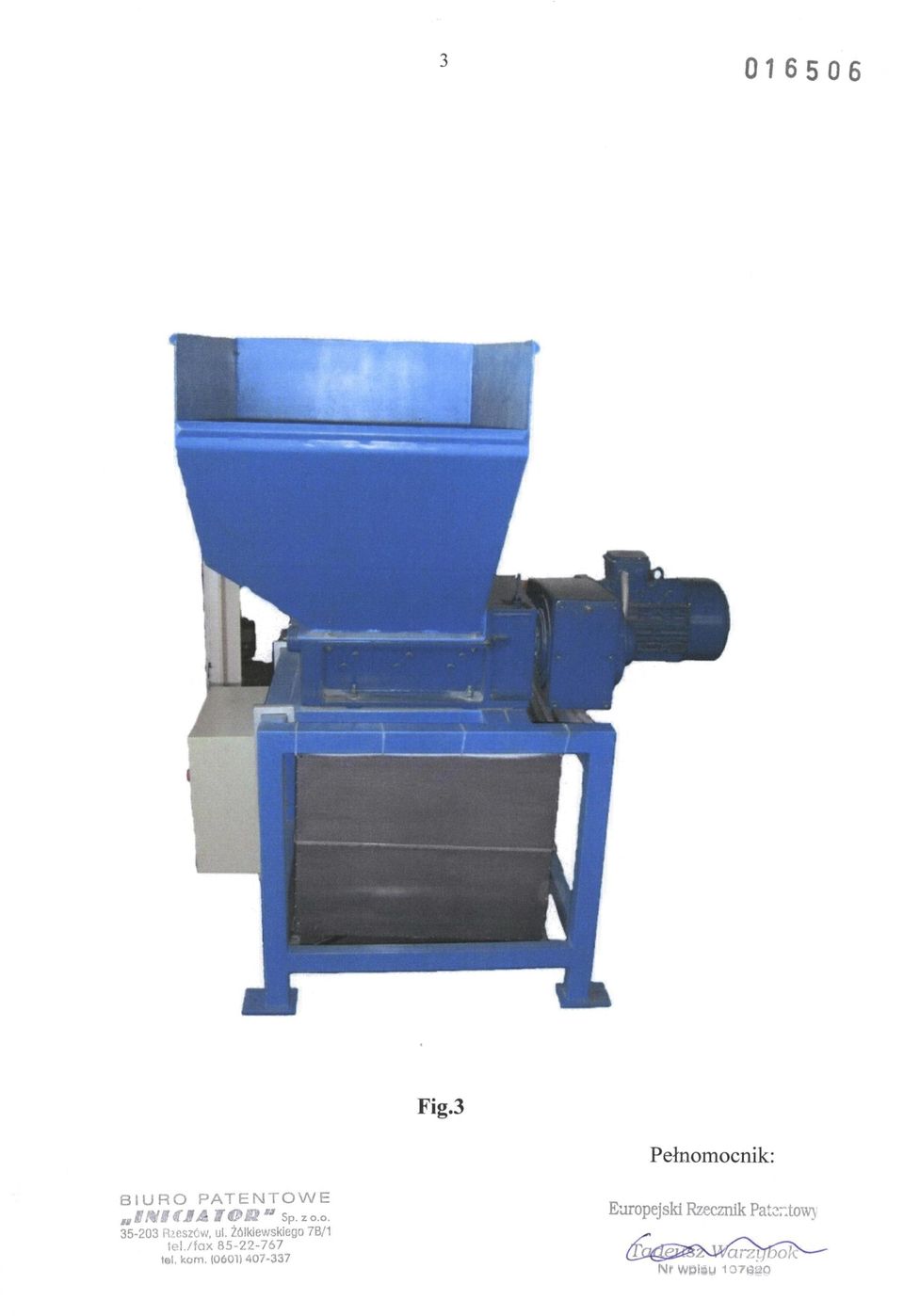

8 3 Fig.3

9 4 Fig.4
