1 EGZEMPLARZ ARCHIWALNY RZECZPOSPOLITA POLSKA Urząd Patentowy Rzeczypospolitej Polskiej 19 OPIS OCHRONNY PL WZORU UŻYTKOWEGO Y1 (2U Numer zgłoszenia: Data zgłoszenia: Intel7: B65D 1/04 A45D 34/02 Butelka, zwłaszcza do płynów kosmetycznych (43) Zgłoszenie ogłoszono: BUP 26/99 Uprawniony z prawa ochronnego: INTERSILESIA McBride Polska Spółka z o.o., Strzelce Opolskie, PL (45) o udzieleniu prawa ochronnego ogłoszono: WUP 04/04 Twórcawzoru użytkowego: Zbigniew Tomczyk, Opole, PL I/) ID m o Ph

2 /?08LLł/ Ga Qy&5S Butelka, zwłaszcza do płynów kosmetycznych. Przedmiotem wzoru użytkowego jest butelka, zwłaszcza do płynów kosmetycznych przeznaczona do konfekcjonowania szamponów, płynów do kąpieli i innych płynów kosmetycz nych. Znane i powszechnie stosowane są butelki do różnych płynów kosmetycznych wykonane jako monolityczne pojemniki o dnie w kształcie eliptycznym i wyprofilowanych ścianach pionowych, których sklepienie zakończone jest otworem zalewowym. Znane na przykład z polskich opisów wzorów użytkowych na które udzielono prawa ochronne Ru i Ru 50911, butelki posiadają przekrój poprzeczny w kształcie elipsy, przy czym butelka będąca przedmiotem wzoru użytkowego na którą udzielono prawo ochronne Ru 46485, posiada poziome wyprofi lowane garby oraz pionowe żebro usztywniające konstrukcję butelki. Znane z polskich opisów zgłoszeń wzorów użytkowych nr W i W konstrukcje butelek posiadają eliptycz ny przekrój poprzeczny i usztywnienie konstrukcji wyprofilowa nymi rowkami. Znane rozwiązanie butelki z polskiego wzoru użytkowego na które udzielono prawo ochronne Ru posiada rowek poziomy przy usytuowanej w dolnej części tworzącej ściany butelki wardze. Rowek ten ma na celu usztyw nienie konstrukcji i umożliwienie prowadzenia butelki w linii technologicznej rozlewni płynów kosmetycznych. Znane rozwiązania posiadały niedogodności do których zaliczyć można brak skoordynowania konstrukcji usztywnień z funkcją użytkową butelki.

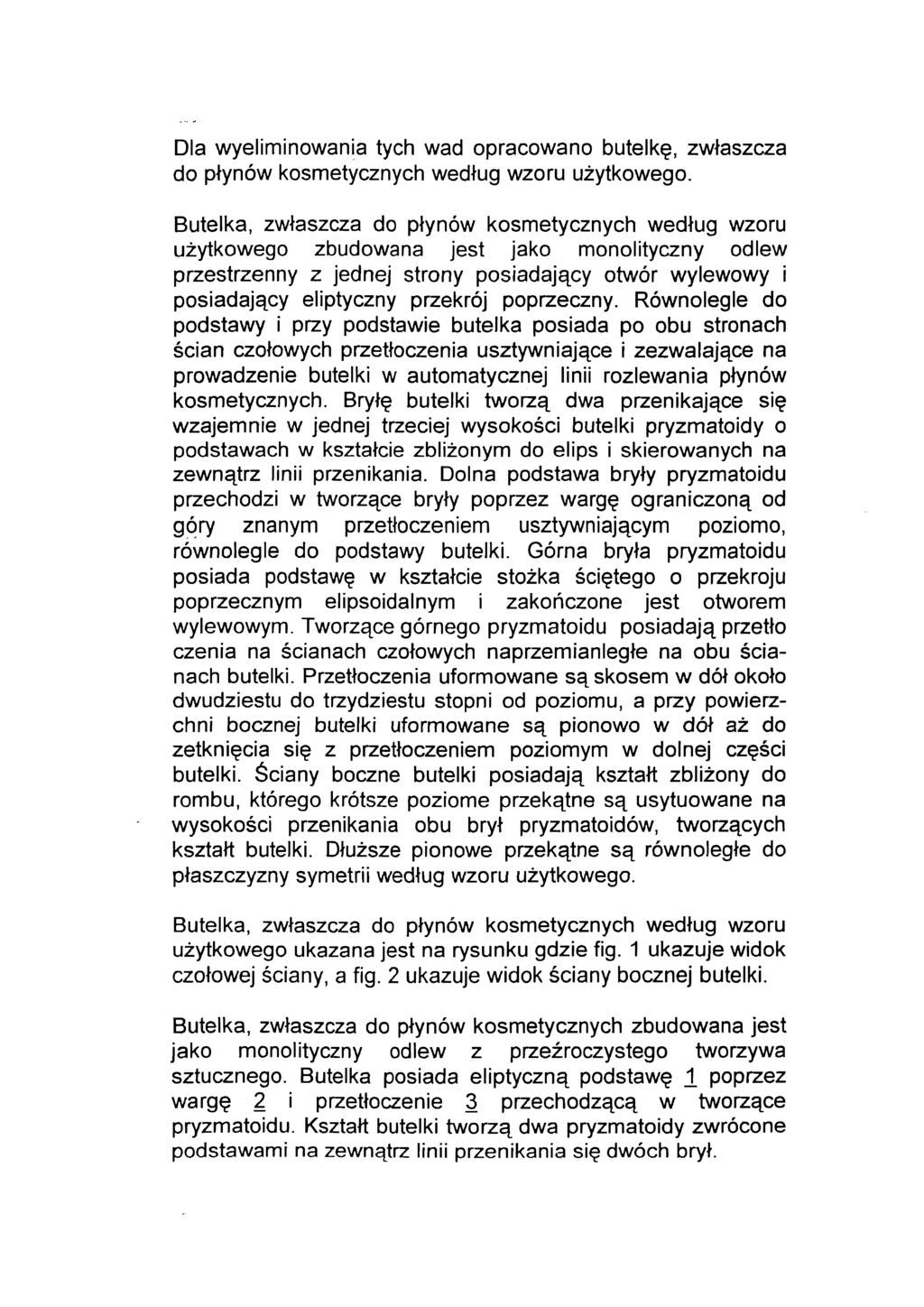

3 Dla wyeliminowania tych wad opracowano butelkę, zwłaszcza do płynów kosmetycznych według wzoru użytkowego. Butelka, zwłaszcza do płynów kosmetycznych według wzoru użytkowego zbudowana jest jako monolityczny odlew przestrzenny z jednej strony posiadający otwór wylewowy i posiadający eliptyczny przekrój poprzeczny. Równolegle do podstawy i przy podstawie butelka posiada po obu stronach ścian czołowych przetłoczenia usztywniające i zezwalające na prowadzenie butelki w automatycznej linii rozlewania płynów kosmetycznych. Bryłę butelki tworzą dwa przenikające się wzajemnie w jednej trzeciej wysokości butelki pryzmatoidy o podstawach w kształcie zbliżonym do elips i skierowanych na zewnątrz linii przenikania. Dolna podstawa bryły pryzmatoidu przechodzi w tworzące bryły poprzez wargę ograniczoną od góry znanym przetłoczeniem usztywniającym poziomo, równolegle do podstawy butelki. Górna bryła pryzmatoidu posiada podstawę w kształcie stożka ściętego o przekroju poprzecznym elipsoidalnym i zakończone jest otworem wylewowym. Tworzące górnego pryzmatoidu posiadają przetło czenia na ścianach czołowych naprzemianległe na obu ścia nach butelki. Przetłoczenia uformowane są skosem w dół około dwudziestu do trzydziestu stopni od poziomu, a przy powierz chni bocznej butelki uformowane są pionowo w dół aż do zetknięcia się z przetłoczeniem poziomym w dolnej części butelki. Ściany boczne butelki posiadają kształt zbliżony do rombu, którego krótsze poziome przekątne są usytuowane na wysokości przenikania obu brył pryzmatoidów, tworzących kształt butelki. Dłuższe pionowe przekątne są równoległe do płaszczyzny symetrii według wzoru użytkowego. Butelka, zwłaszcza do płynów kosmetycznych według wzoru użytkowego ukazana jest na rysunku gdzie fig. 1 ukazuje widok czołowej ściany, a fig. 2 ukazuje widok ściany bocznej butelki. Butelka, zwłaszcza do płynów kosmetycznych zbudowana jest jako monolityczny odlew z przeźroczystego tworzywa sztucznego. Butelka posiada eliptyczną podstawę 1 poprzez wargę 2 i przetłoczenie 3 przechodzącą w tworzące pryzmatoidu. Kształt butelki tworzą dwa pryzmatoidy zwrócone podstawami na zewnątrz linii przenikania się dwóch brył.

4 Podstawa górnego pryzmatoidu posiada uformowany stożek ścięty 4 z otworem wylewowym 5. Na obu ścianach czołowych 7 butelka posiada przetłoczenie 6 usytuowane równolegle i naprzemianlegle do ściany bocznej 8 butelki. Zwężenie butelki w miejscu przenikania się obu brył powoduje swobodę chwytu butelki jedną ręką. Boczne tworzące butelki 8 posiadają kształt zbliżony do rombów, których krótsze poziome przekątne są na wysokości przenikania obu brył tworzących kształt butelki, a dłuższe przekątne tworzą płaszczyznę symetrii butelki. KANCELARIA Rzecznika Patentowego Rzejftfiil/ Pałenło m OPOLE, ul.spychalskiego 13a/21 tel./fax (0 77) ini/roińan Wołod/ćzyh Regon

5 RU (co#& Zastrzeżenia ochronne. 1) Butelka, zwłaszcza do płynów kosmetycznych zbudowana jako monolityczny odlew przestrzenny z otworem wylewo wym o eliptycznym przekroju poprzecznym i posiadająca poziome przetłoczenie usztywniające i usytuowane równo legle do podstawy, znamienna tym, że bryłę butelki tworzą dwa pryzmatoidy przenikające się wzajemnie w jednej trzeciej wysokości butelki i posiadające podstawy usytuowa ne na zewnątrz linii przenikania przy czym podstawa / 1_/ przechodzi w tworzące dolnej bryły poprzez wargę / 2_/ ograniczone znanym poziomym przetłoczeniem / 3/, a bryła górna posiada podstawę w kształcie stożka ściętego / 4 / zakończonego układem wylewowym / 5 /, zaś na ścianach czołowych / l_l tworzące górnego pryzmatoidu posiadają przetłoczenia / 6 / uformowane naprzemianlegle początkowo skosem około dwudziestu do trzydziestu stopni w dół od poziomu, a przy powierzchni bocznej / 8 / butelki, prawo w dół, aż do zetknięcia się z poziomym przetłoczeniem / 3 /. 2) Butelka według zastrzeżenia 1, znamienna tym, że boczne tworzące butejki / 8 / posiadają kształt zbliżony do rombu, którego krótsze poziome przekątne są na wysokości przeni kania obu brył tworzących kształt butelki, a dłuższe pionowe przekątne są równoległe do płaszczyzny symetrii butelki. KANCELARIA Rzecz v Rzecznika Patentowego OPOLE, ul.spychalskiogo 13a/211 jn* Ho tel./fax (0 77) 45/ Regon

6 O0&5 <? < < A KANCELARIA Rzecznika PaJ<miow#a ul. \i roclawsha 18A/18 A"-707 OPOLE fei R^ąon Rzc^nik/Pałenławy in&jftomhn Wołowczyk

7 (odtfź U 8264 a.2 / / Rzecznik -Pałenłowy onyin Wołoiiczyk / /
