1 Table of Contents Table of Contents Technika automatyzacji IPA Industrial Process Automation Process Automation Sub-Systems with Siemens PLC IPA 1 compact station S7-300 PLC control system with accessories: Lucas Nülle GmbH 1/21

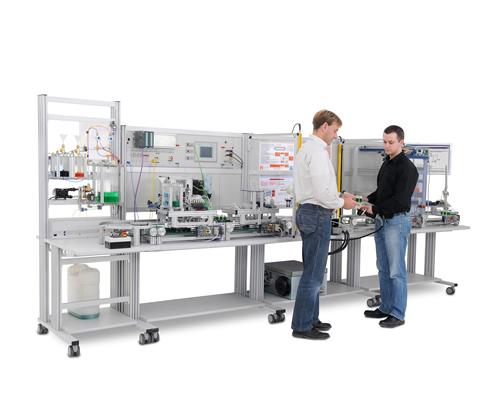

2 Technika automatyzacji Acquire practical and project-oriented laboratory skills and expertise: Automation trainers, mechatronics trainers, PLC trainers IPA Industrial Process Automation IPA Industrial Process Automation From closed-loop control of individual systems to flexible automation of entire processes, the various courses convey the fundamental, the principles and the properties of components used in automated processing and production plant with the aid of animations and numerous experiments involving authentic equipment. Multiple experiments cover investigation of controlled systems, determination of step responses and optimisation of control loops. Training also covers the use of useful aids such as Bode and Nyquist plots in authentic experiments. Lucas Nülle GmbH 2/21

3 Process Automation Sub-Systems with Siemens PLC Process Automation Sub-Systems with Siemens PLC All IPA sub-systems are composed of several individual IPA components. They can be connected to any programmable logic controller by means of standard connectors. Before IPA sub-systems are connected in larger installations, the requisite knowledge and skills should be learned with the aid of multi-media UniTrain-I courses. IPA sub-systems with Siemens S7 and experiment manuals: it is of course also possible to follow the conventional route and connect a sub-system to an industrial-type programmable logic controller and put it into operation. Training objectives for sub-systems: Analysis of functional relationships Set-up and adjustment of sensors Introduction to electrical and pneumatic function modules Configuration of mechatronics sub-systems Investigation of the flow of energy and information PLC programming Lucas Nülle GmbH 3/21

4 IPA 1 compact station IPA 1 compact station Professional automatic control of pressure, temperature, volumes and flow-rates The compact station with 4 integrated controlled systems is the optimum solution for typical production processes in the most varied of industries. The system s modularity permits various configurations to be implemented in the safety of the laboratory environment. Training content: Design, wiring and commissioning of a process engineering plant Selection, deployment and connection of different sensors Measurement of electrical and process-control variables like liquid level, flow-rate, pressure and temperature Deployment and connection of transducers Design, assembly and commissioning of control loops Analysis of controlled systems and control loops Putting continuous and discontinuous controllers into operation Setting parameters and optimising P-action, PI-action and PID-action controllers Design of open-loop and closed-loop programmes Operating and monitoring processes Inspection, maintenance and repair Networking process engineering systems Wyposazenie podstawowe, w sklad którego wchodzi: Lucas Nülle GmbH 4/21

5 Wyposażenie podstawowe, w skład którego wchodzi: IPA 1 compact station does not need compressed air and tubing set! Pos. nazwa produktu Bestell-Nr. Anz. 1 IPA stacja kompaktowa LM Professional automatic control of pressure, temperature, volumes and flow-rates. The compact station with 4 integrated controlled systems is the optimum solution for typical production processes in the most varied of industries. The system s modularity permits various configurations to be implemented in the safety of the laboratory environment. IPA compact station consisting of: Sensors: Actuators: Electrical: 2 tanks (each 7,5 ltr) pressure vessel Plug in Pipe System support frame supply tank 4 capacitive sensors Ultrasonic sensor Flow sensor Pressure sensor PT100 Temperature sensor Manometer -1 bar to 1,5 bar (-14 psi to 20 psi) Pump max. 3,4 l/min at 1,2 bar Heating 1000 W 3HU supply channel with transformer and control Integrated power supply 24 VDC Motor controller with digital and analog control IMS Connection DSUB 25 Your benefits P-, I-, D-, PI-, PID-, Two-step- and Cascade control Real hands-on practice thanks to the use of industrial components Typical process engineering sensors for temperature, liquid level, flow-rate and pressure Lucas Nülle GmbH 5/21

6 Can be combined with any open-loop and closed-loop systems from industry and education Can be expanded using additional IPA stations: mixing, filling, corking and uncorking Can be integrated into IMS (Industrial Mechatronic System) Activation of the individual controlled systems simply by adjusting the ball valves Flexible pipe tubing system permits fast changes to the flow scheme or integration of other components Cascade control option Pump control direct or speed-controlled Separate operation of the 4 controlled systems possible Manual operation without additional devices direct or via simulation switch Lucas Nülle GmbH 6/21

7 2 Mechatroniczna struktura nośna z profili aluminiowych bez górnej ramy stołu ST7200-3R 1 Pozwala na kombinację podsystemów Mechatroniki z systemem panelu szkoleniowego. Boki wykonane z profili aluminiowych ze żłobieniami do przymocowania szerokiej gamy elementów dodatkowych (np. uchwyt monitora, szyny C, sprzęt bezpieczeństwa i sygnalizujący) 2 Matowe szyny profilowe, naturalne aluminium, przeznaczone do umieszczenia paneli szkoleniowych o rozmiarze A4 Matowe szyny zwrócone do wewnątrz zapewniają, że panele szkoleniowe są chronione, a połączenia wtykowe mogą być zamienione bez szumu podczas doświadczeń. Odpowiednie do dopasowania pod przewodem zasilającym 3 HU Ramy panelu są dopasowane dodatkowym sprzętem do zamocowania do aluminiowego profilu wózka mechatronicznego (przedłużenie aluminiowego profilu do tylnego) Mobilny wózek do doświadczeń jest dostarczony jako zestaw i musi być zmontowany samodzielnie przez klienta. Aluminiowa szyna profilowa ze żłobieniami do przymocowania szerokiej gamy elementów dodatkowych (np. uchwyt PC, panele rozszerzone, szyny C) 4 obracające się podwójne kółka, 2 z hamulcami Blat roboczy, 600 x 30 x 900 mm (WxHxD), wykonany z wysoce skompresowanej wielowarstwowej płyty wiórowej zgodnej z DIN EN 438-1; kolor: jasnoszary; z odrobinę teksturowaną, 0,8-mm, laminowaną powłoką na obu stronach (Resopal), zgodny z DIN Rama blatu roboczego z odpornymi na uderzenia ochronnymi brzegami wykonanych z 3-mm grubego plastiku, kolor: RAL 7047 Powłoka i kleje są wolne od PV 5 gniazd jest wbudowanych w blat do przymocowania przenośników taśmowych w 2 różnych położeniach Deska do wtyczek z izolowanymi przełącznikami znajdująca się pod spodem, z 5 gniazdami Wysokość blatu roboczego: 750 mm Akcesoria: Pos. nazwa produktu Bestell-Nr. Anz. 3 Przewód interfejsu 25-biegunowy, gniazdo/wtyczka Sub-D LM biegunowy przewód Sub-D długość: 2m przyłącze: wtyczka 25 x / gniazdo 25 x obłożenie styków: 1:1 Lucas Nülle GmbH 7/21

8 4 Bezpieczny przewód pomiarowy, 4 mm, 100 cm, niebieski SO5126-9A 2 Bezpieczny przewód pomiarowy z łączonymi ze sobą zabezpieczonymi przed dotykiem wtykami 4 mm Kolor: niebieski Długość: 100 cm Przekrój poprzeczny przewodu 2,5 mm 2 Dane znamionowe: 600 V CAT II, 32 A 5 Bezpieczny przewód pomiarowy, 4 mm, 100 cm, czerwony SO5126-8U 2 Bezpieczny przewód pomiarowy z łączonymi ze sobą zabezpieczonymi przed dotykiem wtykami 4 mm Kolor: czerwony Długość: 100 cm Przekrój poprzeczny przewodu 2,5 mm 2 Dane znamionowe: 600V CAT II, 32 A 6 Bezpieczny przewód pomiarowy, 4 mm, 150 cm, żółty SO5126-9H 4 Safety measurement cables with stackable, contact-proof 4-mm plugs Colour: yellow Length: 150 cm Wire cross-section, 2.5 mm 2 Rating: 600V, CAT II, 32A 7 Bezpieczny przewód pomiarowy, 4 mm, 150 cm, zielony SO5126-9P 1 Bezpieczne przewody pomiarowe z bezpiecznymi wtykami 4 mm z możliwością łączenia wtyków ze sobą Colour: green Długość: 150 cm Przekrój poprzeczny przewodu 2,5 mm 2 Dane znamionowe: 600 V CAT II, 32 A Lucas Nülle GmbH 8/21

9 8 Bezpieczny przewód pomiarowy, 4 mm, 150 cm, niebieski SO5126-9K 1 Bezpieczne przewody pomiarowe z bezpiecznymi wtykami 4 mm z możliwością łączenia wtyków ze sobą Kolor: niebieski Długość: 150 cm Przekrój poprzeczny przewodu 2,5 mm 2 Dane znamionowe: 600 V CAT II, 32 A 9 LA Osłona ochronna do stanowisk doświadczalnych IMS 600 mm z panelem szkoleniowym ST8010-8M 1 Protective cover for 600-mm wide IMS experiment trolleys complete with experiments Protects equipment from dust and damp Hides equipment from view Colour: matt dark grey with printed LN logo (orange) Material: nylon fibre with polyurethane coating Extremely tear resistant, impregnated, washable and waterproof Lucas Nülle GmbH 9/21

10 Materialy szkoleniowe: Materiały szkoleniowe: Pos. nazwa produktu Bestell-Nr. Anz. 11 Interactive Lab Assistant: IPA1 Compact station SO2805-4J 1 This instruction manual makes up an Interactive Lab Assistant course. The multimedia course guides you step-by-step through the aspects of control technologies. The fundamentals are conveyed using easily understood pictures. Interactive Lab Assistant, combined with the question section, provides a comprehensive experiment platform. Features: Interactive experiment set-ups Measurements and graphics can be saved within the experiment instructions by means of drag and drop Virtual instruments can be started directly from the experiment instruction pages themselves Questions with feedback and evaluation logic for checking student progress Print-compatible document for comfortable printing of experiment instructions with solutions CD-ROM with Labsoft-Browser and course software Training contents: Design, wiring and commissioning of a process engineering plant Selection, deployment and connection of different sensors Measurement of electrical and process-control variables like liquid level, flow-rate, pressure and temperature Deployment and connection of transducers Design, assembly and commissioning of control loops Analysis of controlled systems and control loops Putting continuous and discontinuous controllers into operation Setting parameters and optimising P-action, PI-action and PID-action controllers Design of open-loop and closed-loop programmes Operating and monitoring processes Inspection, maintenance and repair Networking process engineering systems Lucas Nülle GmbH 10/21

11 12 QuickChart, IPA 1 stacja kompaktowa SO6200-2E 1 Short documentation covering the putting into operation of complex equipment and experiment set-ups. Terminal assignment, safety instructions, help Circuit and assembly diagrams Color print in DIN A3 format Laminated: 2 x 250 µm Lucas Nülle GmbH 11/21

12 S7-300 PLC control system with accessories: Pos. nazwa produktu Bestell-Nr. Anz. 13 SIMATIC S7-314C-2 PN/DP 24 DE, 16 DA, 4 AE, 2 AA, zasilacz sieciowy 24V / 6 A CO3713-8L 1 Modular training system for PLC devices of the SIMATIC S7-300 series. The freely accessible profile rail can be equipped with various input and output modules of the SIMATIC S7-300 series. The system bus integrated in the training system allows straightforward connection of the modules. SIMATIC S7-300 with CPU 314C-2 PN/DP Stable desktop console with non-slip feet Integrated power supply: 24V/6A DC Sockets for EMERGENCY-OFF loop (voltage isolation of output components) Main memory: 192 KByte Loading memory: micro memory card 512 KByte Programming language: STEP 7 Processing times: 0.1µs for bit operation, 0.5µs for word operation 256 counters 256 time markers MPI / Integrated PROFIBUS-DP master/slave interface 2 Ethernet / ProfiNet interfaces Integrated inputs/output 24 digital inputs DC 24V on 4mm safety sockets 24 latched, pushbutton switches for the simulation of digital inputs 4 analog inputs 0-10V on 4mm safety sockets 1 potentiometer to simulate analog inputs 16 digital outputs DC 24V on 4mm safety sockets 2 analog output 0-10V on 4mm safety sockets Real-time clock Operating voltage: 230V AC Dimensions (HxWxD): 297 x 456 x 125mm Weight: 7kg Important note: Lucas Nülle GmbH 12/21

13 This item can only be ordered upon submission of a supplementary license agreement covering schools as well as public and commercial training centers. 14 IMS Moduł przyłączeniowy do PLC CO3713-7F 1 Moduł przyłączeniowy IMS do rozbudowy urządzenia podstawowego SIMATIC S7-300 w celu łatwego podłączenia stacji IMS i podsystemów bez uciążliwego okablowania pojedynczymi przewodami. 4 szt. gniazd bezpieczeństwa do pętli wyłącznika awaryjnego (wyłączenie zasilania elektrycznego grup wyjściowych) 1 x gniazdo D-SUB 25-stykowe 1 x gniazdo D-SUB 9-stykowe Wymiary: 125 x 65 x 25 mm (wys. x szer. x głęb.) 15 Adapter PLC-S7 PC z przetwornikiem USB / MPI SO3713-5E 1 Do podłączenia komputera przez interfejs USB do SIMATIC S łącznie z MPI i kablem USB Lucas Nülle GmbH 13/21

14 16 Touch panel TP700 Comfort Trainer Package CO3713-4P 1 This training system is a touch panel for controlling and observing machines and plant, which is designed for educational purposes. Programming is carried out using the visualisation software WinCC Advanced included in the package. Includes: Fully graphical colour display (16 million colours) 7" touch screen Resolution: 800 x 480 pixels Ports: MPI, PROFIBUS DP, PROFINET I/O, USB Display of fault and operational notifications Formulation management Large viewing angle Dimmable LED background lighting: % range Power supply: 24 V DC Dimensions: 297 x 228 x 125 mm (HxWxD) Weight: 3 kg HMI TP700 modified for educational purposes Ethernet cross-connect cable Current version WinCC Advanced /WINCC FLEXIBLE ADVANCED 2008 FOR PANELS System requirements: 64 bit: Windows 7 Professional, Enterprise, Ultimate SP1 32 bit: Windows 7 Professional, Enterprise, Ultimate SP1, Windows XP Professional SP3 Important notes: - The TP 700 can only be programmed and incorporated into projects using WinCC Comfort, Advanced, Professional (TIA Portal). - This item can only be ordered upon submission of a supplementary license agreement covering schools as well as public and commercial training centers. Lucas Nülle GmbH 14/21

15 Oprogramowanie: Pos. nazwa produktu Bestell-Nr. Anz. 17 Oprogramowanie szkoleniowe 1x STEP 7, S7-GRAPH, S7-SCL, PLC-Sim (niemiecki, angielski, francuski, hiszpański, włoski) SO6002-1Q 1 Oprogramowanie składa się z następujących elementów: 1 x STEP 7 Basis 1 x S7 SCL (Structured Control Language), język wysokiego poziomu typu PASCAL, zoptymalizowany do programowania programowalnych sterowników logicznych 1 x S7-GRAPH, efektywne narzędzie do opisu procesów sekwencyjnych (przebiegi łańcuchowe). Metodyczne podejście i przejrzyste przedstawienie. 1 x S7-PLCSIM; oprogramowanie do testowania utworzonych aplikacji na komputerze PC, niezależnie od dostępności docelowego sprzętu. Uwaga: tylko dla szkół i ośrodków szkoleniowych w sektorze komercyjnym. Wymagania systemowe: Komputer osobisty z systemem Windows XP Professional / Windows Server 2003/Windows 7 (32 bit Ultimate, Professional i Enterprise) Napęd CD-ROM do instalacji oprogramowania Złącze USB do podłączenia interfejsu programistycznego Co najmniej 650 MB wolnego miejsca na dysku twardym Co najmniej 1 GB pamięci RAM Procesor co najmniej 600 MHz z systemem Windows XP, 2.4 GHz z systemem Windows Server 2003 i 1 GHz z Windows 7 Lucas Nülle GmbH 15/21

16 Materialy szkoleniowe: Materiały szkoleniowe: Pos. nazwa produktu Bestell-Nr. Anz. 18 QuickChart SiemensSPS S7 Board, Instrukcje bezpieczeństwa SO6200-5A 1 Short documentation covering the putting into operation of complex equipment and experiment set-ups. Terminal assignment, safety instructions, help Circuit and assembly diagrams Color print in DIN A3 format Laminated: 2 x 250 µm 19 QuickChart Siemens SPS S7 Board, montaż i uruchomienie SO6200-5B 1 Short documentation covering the putting into operation of complex equipment and experiment set-ups. Terminal assignment, safety instructions, help Circuit and assembly diagrams Color print in DIN A3 format Laminated: 2 x 250 µm 20 QuickChart Touch Panel TP700 SO6200-5H 1 Short documentation covering the putting into operation of complex equipment and experiment set-ups. Terminal assignment, safety instructions, help Circuit and assembly diagrams Color print in DIN A3 format Laminated: 2 x 250 µm Lucas Nülle GmbH 16/21

17 21 CLC30, podstawy PLC, dokumentacja SIMATIC na DVD (D, GB, F, E) SO5155-1N 1 Documentation package SIMATIC MANUAL COLLECTION on DVD, all manuals for S7-200/300/400, C7, LOGO!, SIMATIC DP, PC, PG, STEP7, ENGINEERING SW, RUNTIME SW, PCS7, SIMATIC HMI, SIMATIC NET, SIMATIC MACHINE VISION, SIMATIC SENSORS Dodatkowo warte polecenia: Pos. nazwa produktu Bestell-Nr. Anz. 22 IPA wirtualna stacja kompaktowa (licencja szkolna) SO6001-7G 1 IPA Virtual is a PC-based, graphic simulation system, which provides the virtual learning environment for the Industrial Process Automation IPA1 training system. This system is programmed like the real model using STEP 7 and is controlled via the PLCSIM software. Furthermore, the model can be operated with the integrated controllers without any additional software. The system covers all relevant areas from commissioning the compact workstation all the way to control loop optimisation. The program developed to operate the simulation system can be uploaded for work directly with the real compact station. The following process control technology models are integrated into the simulation system: Automatic pressure control Automatic flow-rate control Automatic filling level control Automatic temperature control Automatic cascade control of filling level Special features: Parameterisation, programming and commissioning of chemical processing plants Central operation and monitoring of plants and processes Familiarisation with operation and system configuration of a production plant Model realistic malfunctions in process simulations Lucas Nülle GmbH 17/21

18 Graphic animation of filling levels and flow rates All of the indicators, like pressure and flow-rate are displayed as values Integrated connection to PLCSIM permits programming with STEP7 Integrated continuous (PID) and discontinuous (twoposition) controller Characteristics plotter records all measured values over time Graphic evaluation of measured values for calculating optimum controller parameters Integrated operator panel including all of the pushbuttons, switches and signalling lights required to operate the system For troubleshooting purposes various malfunctions, for example, defective sensors and actuators can be simulated Simulations are in real time System prerequisites: Personal computer with Windows Vista/7 Professional operating systems, STEP7 Professional (contained in the STEP7 trainer package) CD-ROM harddisk for software installation 250 MB minimum free harddisk memory 2 GB Ram minimum CPU, 2 GHz clock frequency Lucas Nülle GmbH 18/21

19 23 Oprogramowanie szkoleniowe 1x STEP 7 TrainerPackage, 12 x STEP 7, S7-GRAPH, S7-SCL, PLC-Sim (niemiecki, angielski, francuski, hiszpański, włoski) SO6002-1R 1 Licencja klasowa jako tania alternatywa dla licencji dla pojedynczych użytkowników. Uwaga: tylko dla szkół i ośrodków szkoleniowych w sektorze niekomercyjnym. Oprogramowanie składa się z następujących elementów: 12 x STEP 7 Basis 12 x S7 SCL (Structured Control Language), język wysokiego poziomu typu PASCAL, zoptymalizowany do programowania programowalnych sterowników logicznych 12 x S7-GRAPH, efektywne narzędzie do opisu procesów sekwencyjnych (przebiegi łańcuchowe). Metodyczne podejście i przejrzyste przedstawienie. 12 x S7-HIGRAPH, opis asynchronicznych procesów za pomocą wykresów stanu. Ta prezentacja graficzna nadaje się nie tylko dla programisty PLC, ale także szczególnie zrozumiała dla konstruktora maszyn, specjalisty uruchamiającego maszyny czy inżyniera serwisowego. 12 x S7-PLCSIM; oprogramowanie do testowania utworzonych aplikacji na komputerze PC, niezależnie od dostępności docelowego sprzętu. 60 x oprogramowanie do prac domowych z STEP 7 Basic, S& GRAPH, S7-HIGRAPH i S7-PLCSIM, z ograniczoną licencją na 365 dni. Wymagania systemowe: Komputer osobisty z systemem Windows XP Professional / Windows Server 2003/Windows 7 (32 bit Ultimate, Professional i Enterprise) Napęd CD-ROM do instalacji oprogramowania Złącze USB do podłączenia interfejsu programistycznego Co najmniej 650 MB wolnego miejsca na dysku twardym Co najmniej 1 GB pamięci RAM Procesor co najmniej 600 MHz z systemem Windows XP, 2.4 GHz z systemem Windows Server 2003 i 1 GHz z Windows 7 Lucas Nülle GmbH 19/21
