2 Technika automatyzacji Acquire practical and project-oriented laboratory skills and expertise: Automation trainers, mechatronics trainers, PLC trainers Automation technology Automation technology Due to the growing importance of process automation the area of automation technology is taking on an ever greater role in industrial operations. This applies both for standard operations in production as well as for vocational training. Today automation technology almost always involves drive technology, closed-loop control and computer engineering. Due to the rapid developments in microcontroller and computer technology, automation has become one of the most innovative and breathtaking of all the areas of electrical engineering and electronics. Add to that the fact that novel industrial solutions like decentralisation and visualisation require new vocational training systems. Furthermore, the hitherto sheer multitude of manufacturer-dependent software products has been replaced by the international standard IEC Contemporary programmable logic controls will now be programmed in accordance with standardised rules. All of these demands mean that there is a need to have the automation technician of today trained on practice-oriented training systems which convey to the student both the latest technology but also endow him or her with the required skills and competency. Lucas Nülle GmbH 2/10

3 Automation technology with Siemens PLC Automation technology with Siemens PLC Lucas Nülle GmbH 3/10

4 PLC application models and Process simulators PLC application models and Process simulators The objective of PLC training is for the student to acquire practical hands-on skills. The prerequisite for this is systematic-didactic instruction in both form and content. This allows the necessary knowledge and skills to be conveyed in a practical, fast, effective and cost-efficient manner. The hands-on oriented experimentation and training using the process simulators and the process simulations are designed to meet these requirements. As such these training systems constitute the foundation for teaching not only the fundamentals but also advanced PLC programming. Lucas Nülle GmbH 4/10

5 CLC 37 PLC Touch Panel Models CLC 37 PLC Touch Panel Models The touch panel models provide a system with which students can swiftly master an introduction to TIA (Totally Integrated Automation) portals. The models are designed to cover all the basic functionality of PLC programming. All the topics are included, from programming of data blocks, state machine and sequential programming, right up to the design of controllers. The animated illustration of the models simplifies understanding of how the models respond to programming. What was previously indicated by means of flashing LEDs or by additional software can now be replaced by a compact system. By activating the PLC system s digital outputs, the models can be manually controlled without difficulty, so that students can investigate precisely how they function. Lucas Nülle GmbH 5/10

6 Wyposazenie, w którego sklad wchodza: Wyposażenie, w którego skład wchodzą: Pos. nazwa produktu Bestell-Nr. Anz. 1 Interactive Lab Assistant: CLC 37 PLC Touch Panel Models SO2800-4M 1 Instructions are provided in the form of an Interactive Lab Assistant course. This multimedia course goes step-by-step through the topic of PLC programming. Students are introduced in steps to PLC programming, from the simple operation of a conveyor belt on to complex sequence control systems. The projects are made simple to understand thanks to graphic illustrations and animations. The models are shown in animated form on a touch panel and are controlled via the digital I/O of the PLC system to which they are connected. As for genuine models, it is possible to receive the signals from sensors which can then be used for processing in a step sequence. The models are already full programmed as supplied. Projects included: Transport crane (step sequence programming for advanced students) Road works traffics lights (animated vehicles respond automatically to the state of the traffic lights) Container filling plant (process automation of a system with three tanks) Conveyor belt (introduction to step sequence programming with plenty of exercises) Three-storey lift (state machine and step sequence programming) Star-delta starting circuit (timer programming) Dual 7-segment display (programming of data blocks) Automatic room temperature control (use of a closed-loop control module) Special features: Questions with feedback and evaluation software for assessment of knowledge Printable document so that the experiment instructions and solutions can be printed out easily 4 MB memory card for programming the PLC system CD-ROM with Labsoft browser, course software and TIA portal project Benefits to you: Compact system (PLC, touch panel and models, all in a single piece of equipment) Programming via TIA (Totally Integrated Automation) portal Programming and observation on one screen. Alternative software solutions require a separate screen Introduction to programming via TIA portal with the help of animated models Minimum requirements: TIA-Portal V13 SP1 Lucas Nülle GmbH 6/10

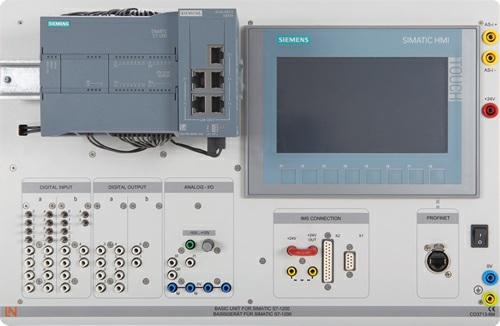

7 2 SIMATIC S DI, 10 DO, 2 AI, 1 AO, 24V / 5 A power supply CO3713-8Q 1 Modular training system for PLC devices in the SIMATIC S range. Profile rails are fully accessible and can accommodate a PROFIBUS or an AS-i master module. KTP700 touch panel includes an Ethernet port for communication and programming. S PLC: SIMATIC S with 1214C DC/DC/DC CPU Tough console housing with non-slip feet Integrated power supply: 24 V/5 A DC Sockets for emergency shut-down loop (to cut off voltage to output terminals) Working memory: 50 kilobytes Upload memory: 2-Mbyte Programming language: STEP 7 as of version 10.5 Processing times: 0.1 μs for bit operations, 12 μs for word operations, 18 μs for floating point arithmetic Total remanent data memory (including timers, counters and flags): 2048 bytes 1 Ethernet/ProfiNet port Integrated inputs and outputs 14 Digital inputs, 24 V DC, via 4-mm safety sockets 14 Latching push buttons for simulating digital inputs 2 Analog inputs, 0 10 V, via 4-mm safety sockets 1 Potentiometer for simulating analog input 10 Digital outputs, 24 V DC, via 4-mm safety sockets 1 Analog output, 0..10V, via 4-mm safety sockets 1 x 9-pin Sub-D socket for connection to mechatronics systems 1 x 9-pin Sub-D socket for connection to mechatronics systems Real-time clock KTP700 touch panel: Fully graphical colour display (65536 colours) MTBF backlighting 7" touch screen Resolution: 800 x 480 W x H Port: PROFINET Operating voltage: V AC, 50-60Hz Dimensions (HxWxD): 297 x 456 x 125 mm Weight: 7 kg Ethernet switch: All equipment can be easily combined in a network via the integrated four-way Ethernet switch. Important note: Items may only be ordered upon proof of a supplementary licensing agreement for schools and training centres (including Lucas Nülle GmbH 7/10

8 commercial training facilities). Oprogramowanie: Pos. nazwa produktu Bestell-Nr. Anz. 3 Oprogramowanie szkoleniowe 1x STEP 7, S7-GRAPH, S7-SCL, PLC-Sim (niemiecki, angielski, francuski, hiszpański, włoski) SO6002-1Q 1 Oprogramowanie składa się z następujących elementów: 1 x STEP 7 Basis 1 x S7 SCL (Structured Control Language), język wysokiego poziomu typu PASCAL, zoptymalizowany do programowania programowalnych sterowników logicznych 1 x S7-GRAPH, efektywne narzędzie do opisu procesów sekwencyjnych (przebiegi łańcuchowe). Metodyczne podejście i przejrzyste przedstawienie. 1 x S7-PLCSIM; oprogramowanie do testowania utworzonych aplikacji na komputerze PC, niezależnie od dostępności docelowego sprzętu. Uwaga: tylko dla szkół i ośrodków szkoleniowych w sektorze komercyjnym. Wymagania systemowe: Komputer osobisty z systemem Windows XP Professional / Windows Server 2003/Windows 7 (32 bit Ultimate, Professional i Enterprise) Napęd CD-ROM do instalacji oprogramowania Złącze USB do podłączenia interfejsu programistycznego Co najmniej 650 MB wolnego miejsca na dysku twardym Co najmniej 1 GB pamięci RAM Procesor co najmniej 600 MHz z systemem Windows XP, 2.4 GHz z systemem Windows Server 2003 i 1 GHz z Windows 7 Lucas Nülle GmbH 8/10

9 Materialy szkoleniowe: Materiały szkoleniowe: Pos. nazwa produktu Bestell-Nr. Anz. 4 QuickChart Siemens SPS S Board SO6200-5J 1 Short documentation covering the putting into operation of complex equipment and experiment set-ups. Terminal assignment, safety instructions, help Circuit and assembly diagrams Color print in DIN A3 format Laminated: 2 x 250 µm Akcesoria: Pos. nazwa produktu Bestell-Nr. Anz. 5 Mobilne stanowisko doświadczalne, wykonane z profili aluminiowych, trzypiętrowe, cztery gniazda, 1250 x 700 x 1995 mm ST7200-3A 1 Wysokiej jakości przejezdne stanowisko doświadczalne i demonstracyjne z serii SybaPro, z nogami stołu z profili aluminiowych, kompatybilne ze wszystkimi elementami montowanymi i rozszerzeniami systemu SybaPro. Mobilne stanowisko doświadczalne jest dostarczane jako zestaw elementów przeznaczony do samodzielnego montażu przez klienta. Płyta stołu: Płyta stołu o grubości 30 mm, z wielowarstwowej płyty wiórowej z drobnych wiórów, o dużej gęstości zgodnej z DIN EN Kolor szary, RAL 7035, z dwustronną powłoką z tworzywa warstwowego o grubości 0,8 mm, z lekką strukturą (Resopal), zgodnie z DIN Płyta jest odporna na działanie wielu chemikaliów i odczynników, jak rozcieńczone kwasy i zasady Niewrażliwa na ciepło, np. na roztopiony lut oraz punktowe nagrzanie kolbą lutowniczą czy żarem papierosa. Obramowanie płyty stołu w postaci solidnego, odpornego obrzeża z barwionego w masie tworzywa sztucznego o Lucas Nülle GmbH 9/10
