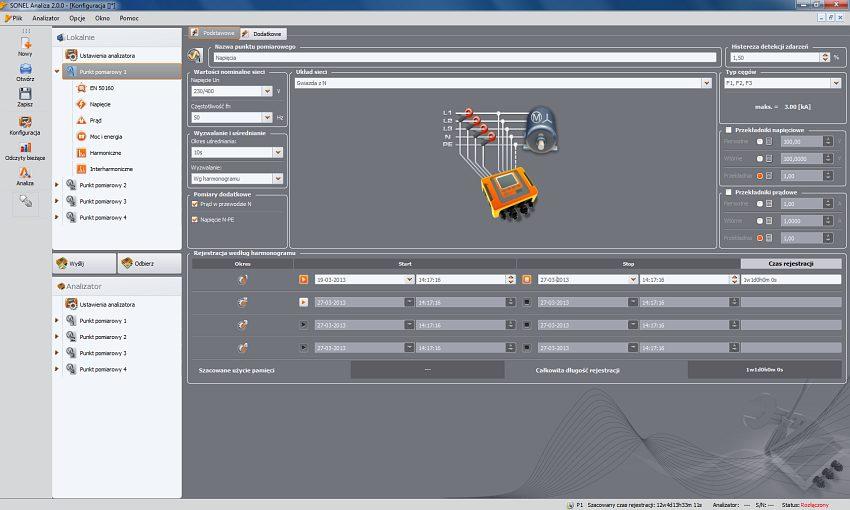

1 Sonel Analiza 4 Indeks: WAPROANALIZA4 Programy do tworzenia dokumentacji Opis Uwaga! Sonel Analiza 4 umo liwia obsług wszystkich analizatorów z serii PQM. Zast Konieczna jest aktualizacja firmware'u miernika. Program Sonel Analiza jest aplikacj Program umo Umo niezb liwia wybór wersji interfejsu u dn puje Sonel Analiza 3.0, 2.0 i 1.0. do pracy z analizatorami PQM. ytkownika (dla standardowego PC lub tabletu) w procesie instalacji. liwia on: konfiguracj analizatora, odczyt danych z rejestratora, podgl d parametrów sieci w czasie rzeczywistym (z mo liwo ci odczytu przez modem GSM), kasowanie danych w analizatorze, przedstawianie danych w formie tabel, przedstawianie danych w formie wykresów, analizowanie danych pod k tem normy EN 50160, rozporz dzenia systemowego i innych zdefiniowanych przez u ytkownika warunków odniesienia, niezale n obsług wielu analizatorów, aktualizacj do nowszych wersji (z poziomu programu lub przez stron WWW). Konfiguracja analizatora Program umo liwia konfiguracj wszystkich najwa niejszych parametrów analizatora. Konfiguracj przeprowadza Strona 1 z 5

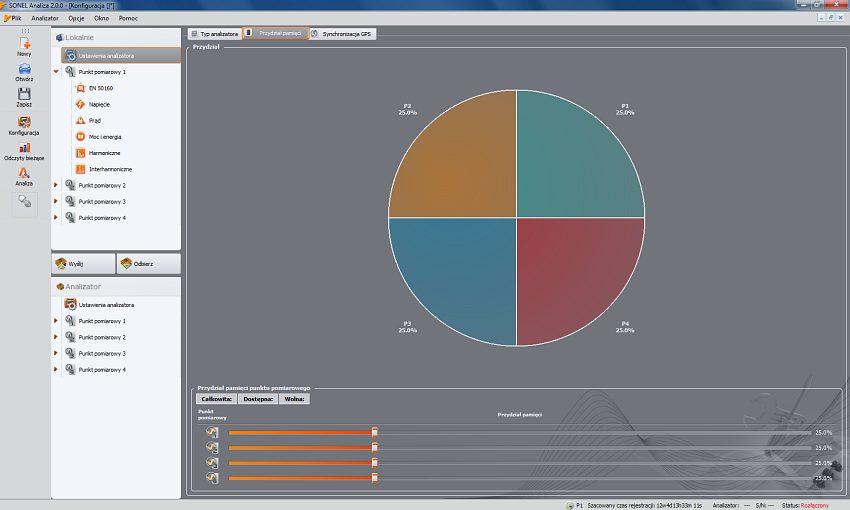

2 si w komputerze, a nast pnie przesyła do analizatora. Konfiguracje mo na równie zapisywa na twardym dysku lub innych no nikach danych, celem pó niejszego wykorzystania. Program umo liwia konfiguracj mi dzy innymi (w zale no ci od modelu analizatora): czterech Punktów Pomiarowych (konfiguracji) oraz dowolne przydzielenie pami ci dla poszczególnych Punktów Pomiarowych, ustawienie czasu analizatora, wł czenie blokady przycisków klawiatury, zabezpieczenia kodem PIN przed niepowołanym dost pem osób postronnych, ustawienie czasu u redniania, wybór przekładników pr dowych i napi ciowych, wybór trybu wyzwalania (natychmiastowy, po wyst pieniu zdarzenia lub wg ustawionego harmonogramu czasowego), wybór typu c gów, okre lenie czy analizator ma rejestrowa dodatkowe parametry w kanałach N i PE, wybór typu sieci, dla której analizator b dzie rejestrował wszystkie ustawione parametry. Przykładowo analizator PQM-702 posiada cztery niezale ne od siebie Punkty Pomiarowe (konfiguracje). Ka dy Punkt Pomiarowy mo na skonfigurowa osobno, aby pó niej przeprowadza cztery ró ne rejestracje bez potrzeby ka dorazowego przeprogramowywania analizatora. W ka dym Punkcie Pomiarowym mo na skonfigurowa : czy analizator ma przeprowadza rejestracj na zgodno z norm EN (oraz Rozporz dzeniem Ministra w sprawie standardów jako ciowych zasilania) czy wg dowolnych parametrów okre lonych przez u ytkownika, które parametry analizator ma rejestrowa (wł cza lub wył cza ), dla poszczególnych parametrów, czy rejestrator ma zapisywa warto ci chwilowe, rednie, maksymalne czy minimalne, limity, po przekroczeniu których analizator zarejestruje zdarzenie. Odczyt danych bie cych Program Sonel Analiza umo liwia odczyt wybranych parametrów oraz ich prezentacj graficzn na ekranie komputera w czasie rzeczywistym. Parametry te mierzone s niezale nie od rejestracji zapisywanej na kart pami ci. Dzi ki tej funkcji mo na zobaczy (w zale no ci od modelu analizatora): wykresy przebiegów napi cia i pr du (oscyloskop), wykresy napi cia i pr du w czasie, wykres wskazowy, pomiary wielu parametrów, harmoniczne i moce harmonicznych, interharmoniczne. Strona 2 z 5

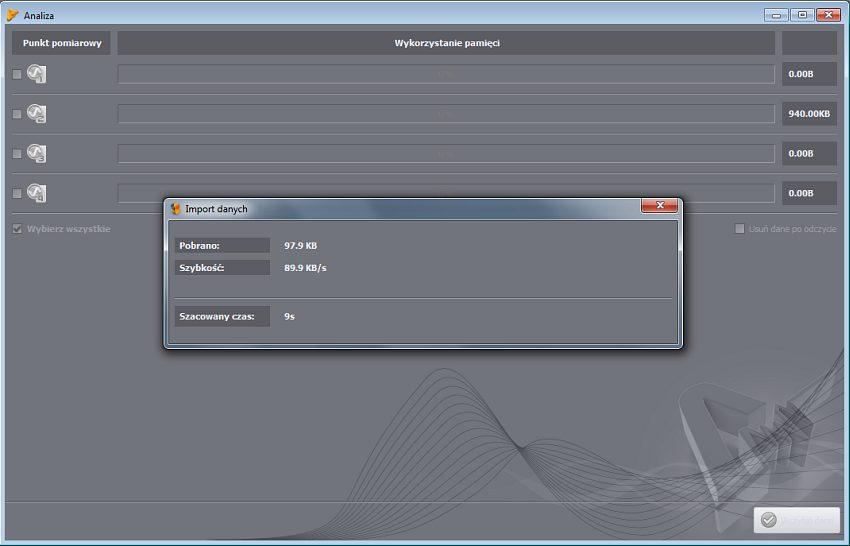

3 Analiza danych Przy pomocy programu mo na odczyta dane zapisane na karcie pami ci oraz dokona analizy odczytanych danych z rejestracji. Odczytane dane z analizatora mo na równie zapisa na dysku twardym komputera w celu pó niejszej obróbki. Dzi ki temu mo liwa jest archiwizacja danych z kolejnych rejestracji. Po odczycie danych mo na dokona analizy. Do wyboru s cztery ekrany: Ogólne pokazywane s graficznie (w postaci punktów) wszystkie dane poszczególnych typów (Pomiary, Zdarzenia i Oscylogramy), ekran słu y do szybkiego rozeznania si odczytanej rejestracji, Pomiary pokazywane s graficznie wszystkie typy pomiarów zarejestrowanych wg czasu u redniania (napi cie, cz stotliwo itd.), Zdarzenia pokazywane s graficznie wszystkie rodzaje wykrytych zdarze (zapady, przepi cia, przerwy itd.). Konfiguracja - pokazywane s wszystkie ustawienia, wg których zostały zapisane dane. W programie dost pne s ró nego rodzaju wykresy, dzi ki którym mo zarejestrowane przez analizator (w zale no ci od modelu analizatora): na w prosty sposób zobaczy dane Wykres czasowy pokazuje przebiegi wskazanych parametrów w czasie, Oscylogram przebiegi chwilowe napi i pr dów w zdarzeniach lub na ko cu czasu u redniania, wykresy dla zarejestrowanych transjentów, Wykres harmonicznych wykres słupkowy prezentuj cy poziom harmonicznych, Wykres interharmonicznych - wykres słupkowy prezentuj cy poziom interharmonicznych, Wykres Warto /Czas pokazuje w postaci punktów zdarzenia w funkcji czasu trwania tych zdarze, Wykres ANSI/CBEMA wykres zdarze od napi cia, nało onych na krzywe ANSI lub CBEMA, obrazuj ce ilo zdarze potencjalnie gro nych dla sprz tu teleinformatycznego. Program umo liwia wygenerowanie raportu na zgodno z norm EN lub rozporz dzeniem systemowym, je li była zaznaczona opcja rejestracji na zgodno z norm. Z danych odczytanych z analizatora mo na równie utworzy raporty U ytkownika, które mog zosta zapisane na dysku w postaci plików PDF, HTML, CSV lub TXT. Strona 3 z 5

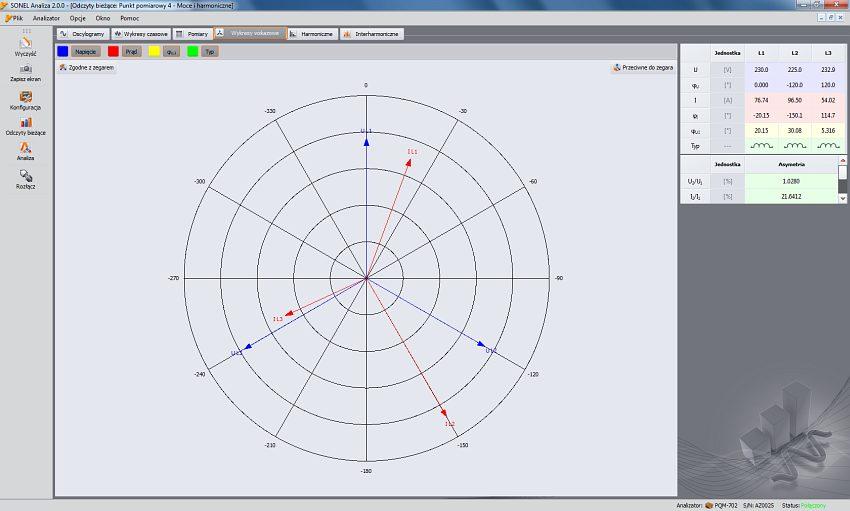

4 Dane techniczne Zmiany wersji v4.0.0: Dodano prosty Kreator konfiguracji analizatora. Poprawiono instalator programu. Poprawiono działanie Okna startowego. Poprawiono bł d podczas generowania wykresu harmonicznych oraz interharmonicznych. Usprawniono mechanizm odzyskiwania uszkodzonych danych. Poprawiono eksport danych do pliku.csv. Zmieniono mechanizm aktualizacji aplikacji oraz oprogramowania analizatorów. Zako czono wsparcie dla systemów operacyjnych Windows XP oraz Windows Vista. Poprawiono dostrze one bł dy j zykowe. Poprawiono drobne bł dy. Zmiany wersji v3.2.0: Poprawiono bł d pokazywania zdarze wielofazowych w raportach normatywnych. Poprawiono bł d ustawiania limitów harmonicznych i interharmonicznych. Poprawiono eksport danych do formatu.csv. Zmodyfikowano i dodano nowe funkcjonalno ci w wykresach wskazowych. wyboru napi cia nominalnego 133/230 V. Usprawniono działanie Okna startowego. Zmieniono metod u redniania warto ci dla wykresów harmonicznych. Zwi kszono wydajno ci aplikacji podczas generowania wykresów. Dodano aktualizacje oprogramowania do analizatora PQM-702T. Zmiany wersji v3.1.2: Poprawka obsługi Konfiguracji analizatora (wersja tablet). Poprawki w instalatorze. Poprawki w oknie Odczytów bie cych. Poprawki generowania raportów normatywnych (GOST). Dodanie okna startowego z podstawowymi funkcjonalno ciami programu. Zmiany wersji v3.1: Poprawiono bł d importu danych dla normy GOST (wymaga firmware u 1.18). Dodano wspólny instalator dla programu z interfejsem dotykowym oraz tradycyjnym. bezprzewodowej ł czno ci z analizatorami PQM-710/711 niezale nie od wybranego typu interfejsu u ytkownika. Poprawiono bł d przeł czania parametrów w odczytach bie cych na ekranie harmonicznych i interhamonicznych. Poprawiono bł d złego rozmiaru okien wykresów. Dodano j zyk Angielski (US). Dodano format daty dla wersji US (MM/DD/YYYY). Dodano mechanizm zmiany separatora dziesi tnego w zale no ci od regionu systemu operacyjnego. Strona 4 z 5

5 Zmiany wersji v3.0: Dodano obsług analizatorów PQM-707 oraz PQM-702T. Dodano obsług niezale nych rejestracji dla normy i u ytkownika w PQM-702x, -703, -710, Dodano warto ci tg(fi) w raporcie dla polskiej normy, w oparciu o liczniki energii biernej czterokwadrantowe. Dodano zdarzenia wielofazowe w raportach dla norm. powrotu do listy analizatorów po odczycie danych. Poprawiono eksport danych do plików CSV. Poprawiono działanie kopiowania danych przez schowek systemowy. Poprawiono działanie konfiguracji programu. Poprawiono bł d ustawiania czasu w analizatorach PQM-701xx. Poprawiono bł dne odrzucanie zdarze od flickera w raportach dla norm. Usprawniono obsług modemów GSM w analizatorach PQM-702x, -703, -710, Poprawiono działanie programu z systemem Windows 10. Poprawiono tłumaczenia w j zyku niemieckim, holenderskim i angielskim. Poprawiono wygl d interfejsu u ytkownika w wersji tabletowej. Poprawiono stabilno programu. Strona 5 z 5 Powered by TCPDF (
