1 III PODKARPACKA KONFERENCJA DROGOWA Patroni Medialni

2 Utrzymanie i Naprawa nawierzchni Betonowych Nowoczesne technologie wyrównywania i teksturowania nawierzchni betonowych. Prezentacja podczas III Podkarpackiej Konferencji Drogowej BETONowe Drogi w Polsce na podstawie: Ralf Alte-Teigeler, OAT GmbH opracował i uzupełnił: Piotr Heinrich OAT Sp. z o.o. Rzeszów

3 OAT w Europie

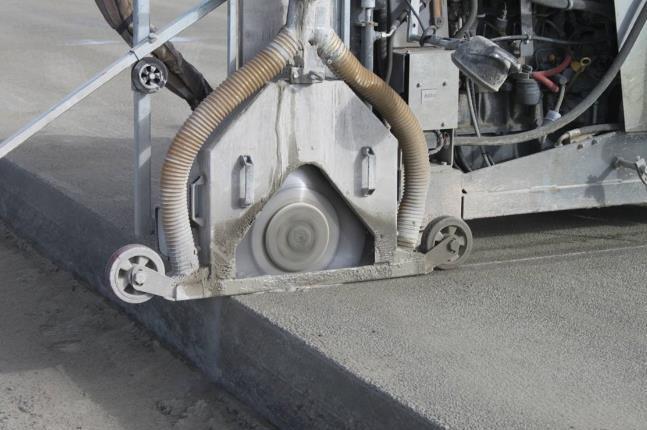

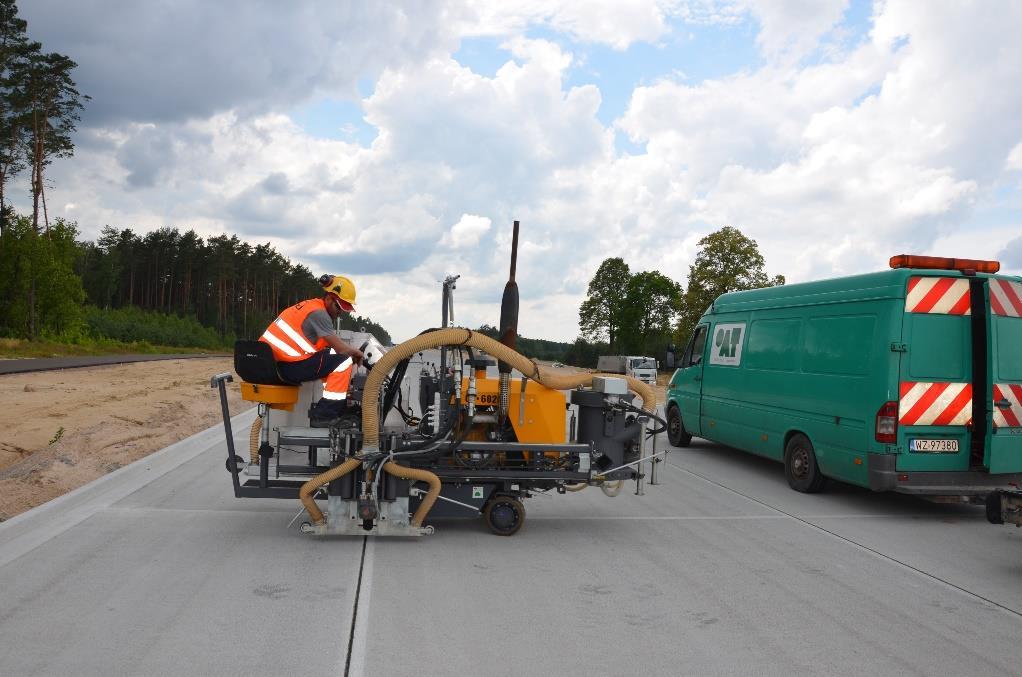

4 Narzędzia Przecinanie nawierzchni betonowych i asfaltowych Wykonywanie szczelin w nawierzchniach betonowych Naprawa i uszczelnianie szczelin masą na gorąco Uszczelnianie szczelin profilami gumowymi Połączenia spoin technologicznych Uszczelnianie szczelin masą na zimno Wykonywanie nawierzchni betonowej z odkrytym kruszywem Naprawy betonów i nawierzchni zaprawami na bazie żywic Naprawy pęknięć Klamrowanie, kotwienie i dyblowanie Kotwienie diagonalne Wbudowywanie dybli i kotew Unoszenie i stabilizowanie płyt betonowych Naprawa nawierzchni betonowych betonem szybkosprawnym Szlifowanie i ryflowanie nawierzchni "Saniphalt - DSK" Cienkie warstwy ochronne wykonywane na zimno

5 Stereotyp I Nawierzchnie betonowe wymagają trudnych i skomplikowanych technologii utrzymaniowych.

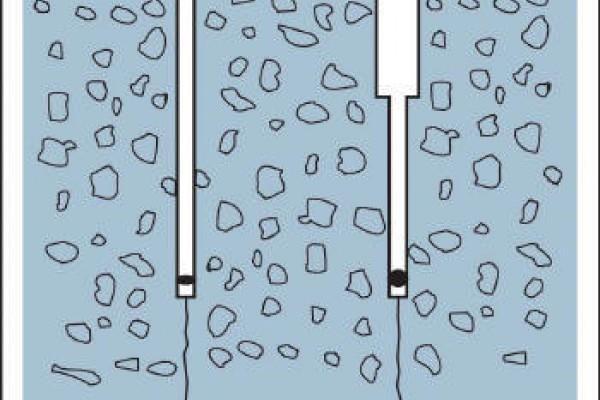

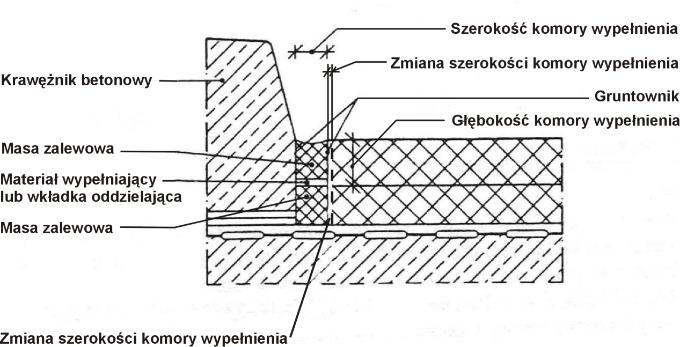

6 Typowa konstrukcja nawierzchni sztywnej

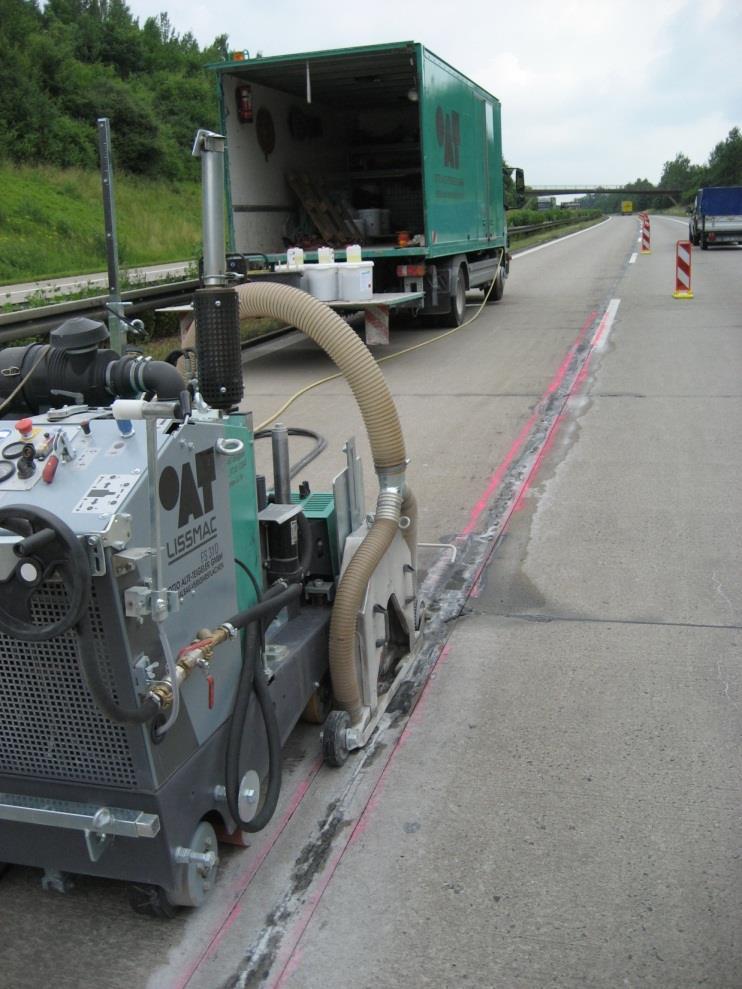

7 Wymiana uszczelnień Stan początkowy: Zdegradowane krawędzie, Nieszczelne wypełnienie dylatacji Ingerencja wilgoci Usunięcie starej masy zalewowej Usunięcie uszkodzonych fragmentów betonu poprzez nacięcie i wykucie

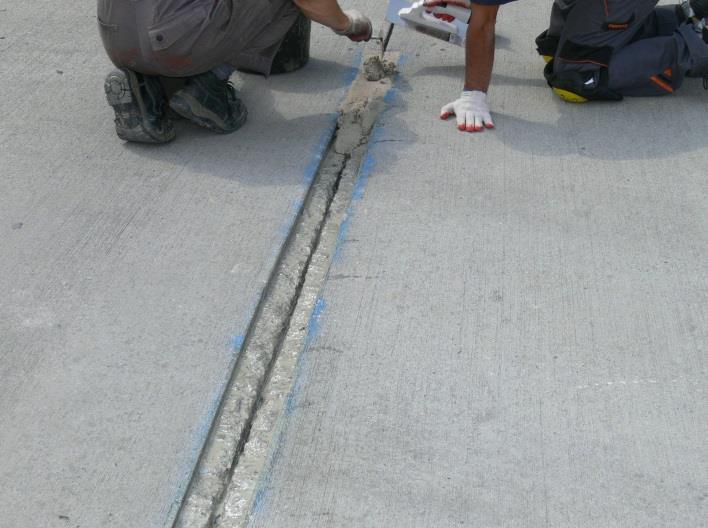

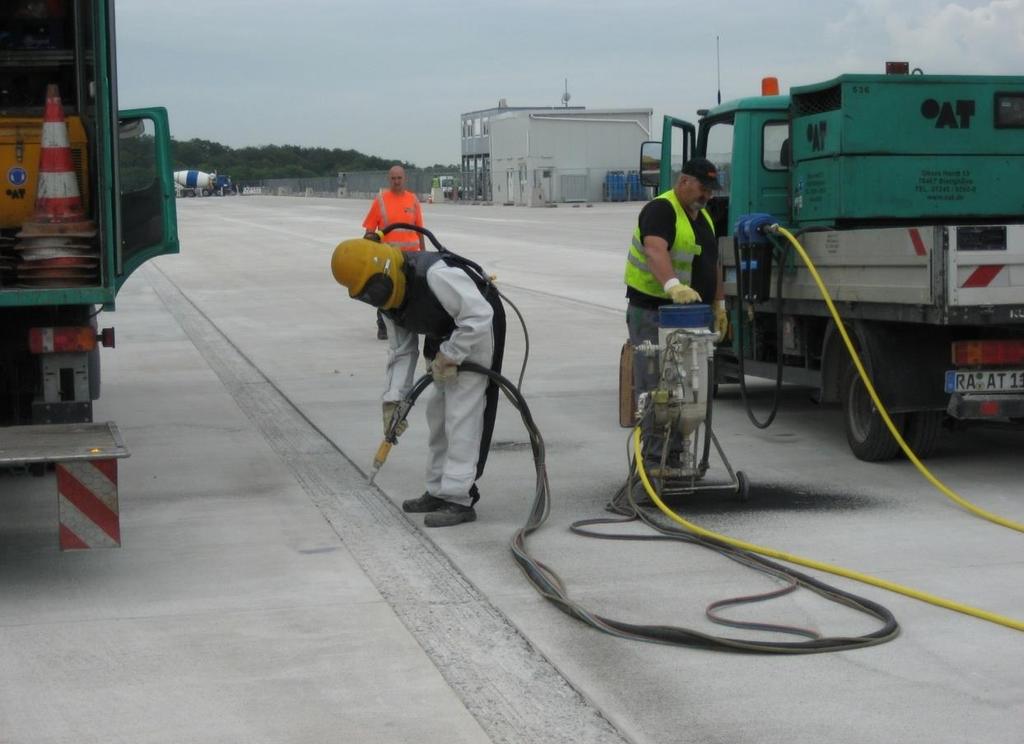

8 Wymiana uszczelnień Gruntowanie oczyszczonej powierzchni betonu. Uzupełnienie ubytków w betonie. Odtworzenie szczeliny dylatacyjnej

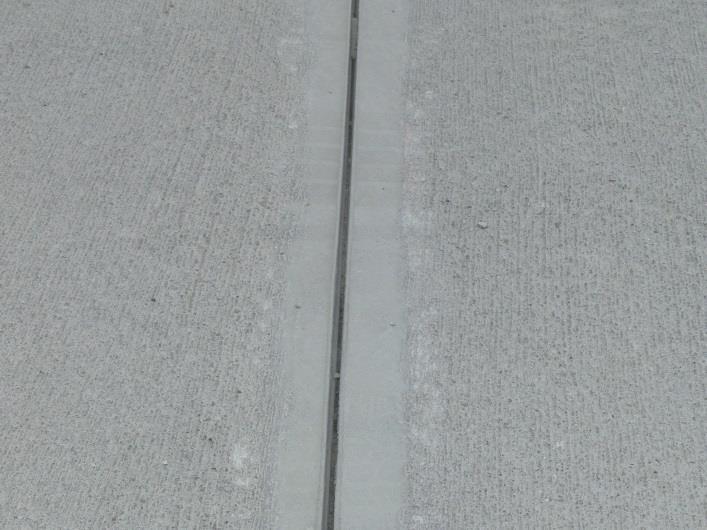

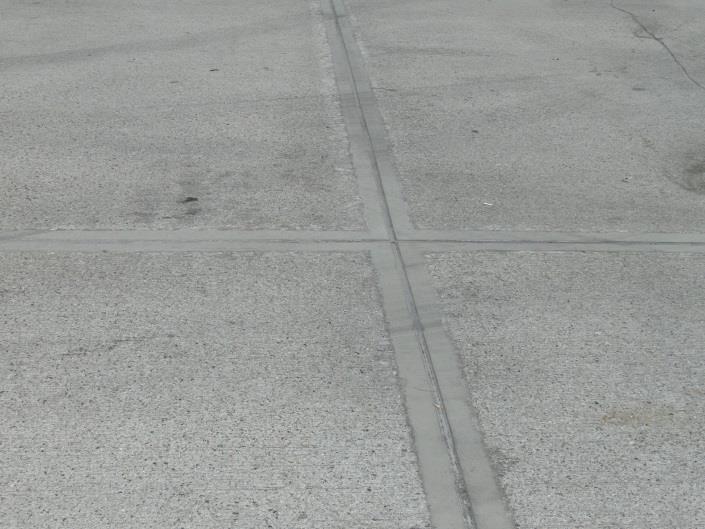

9 Wymiana uszczelnień Efekt końcowy naprawy szczeliny dylatacyjnej

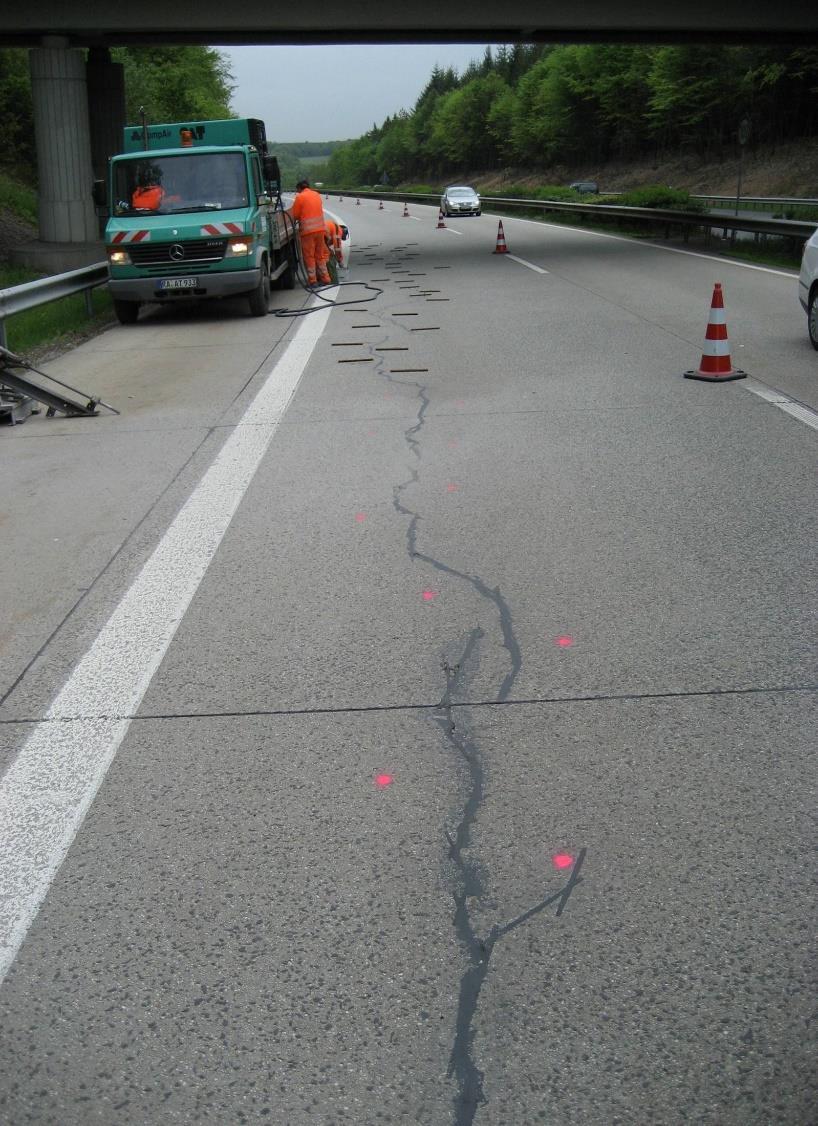

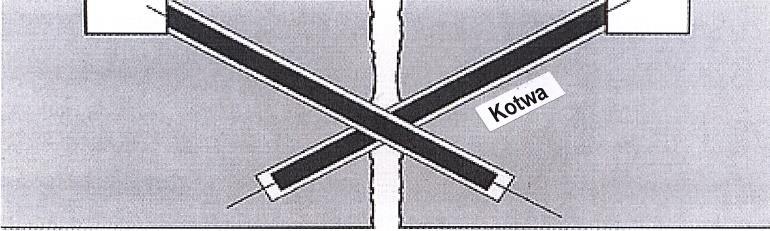

10 Kotwienie Diagonalne

11 Kotwienie Diagonalne

12 Kotwienie Diagonalne

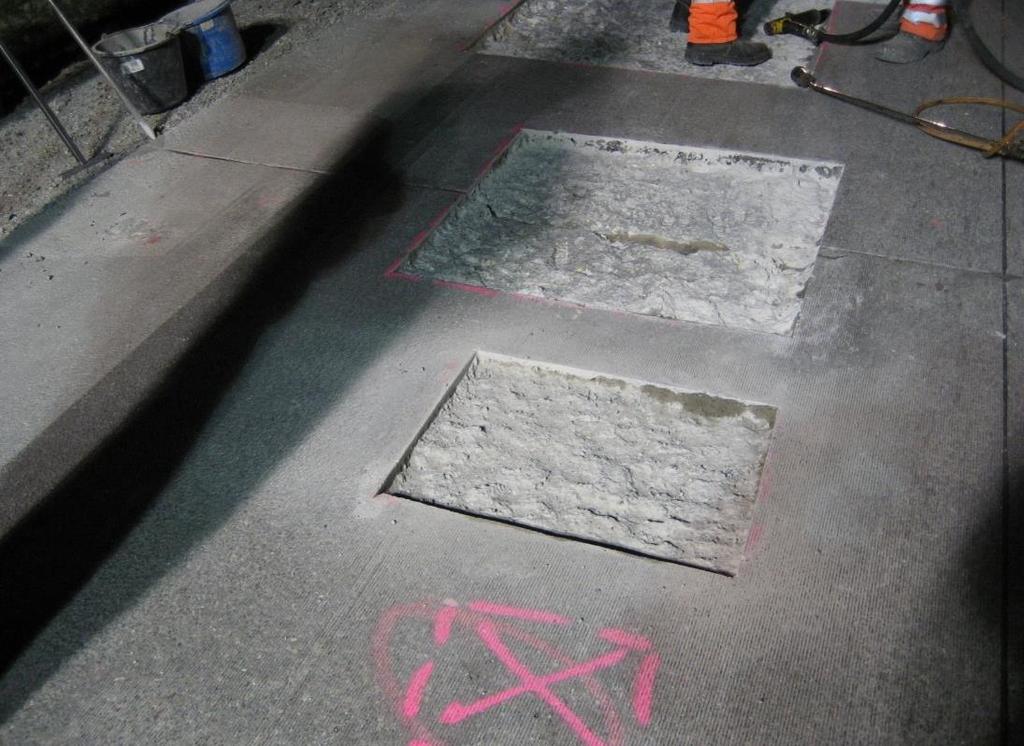

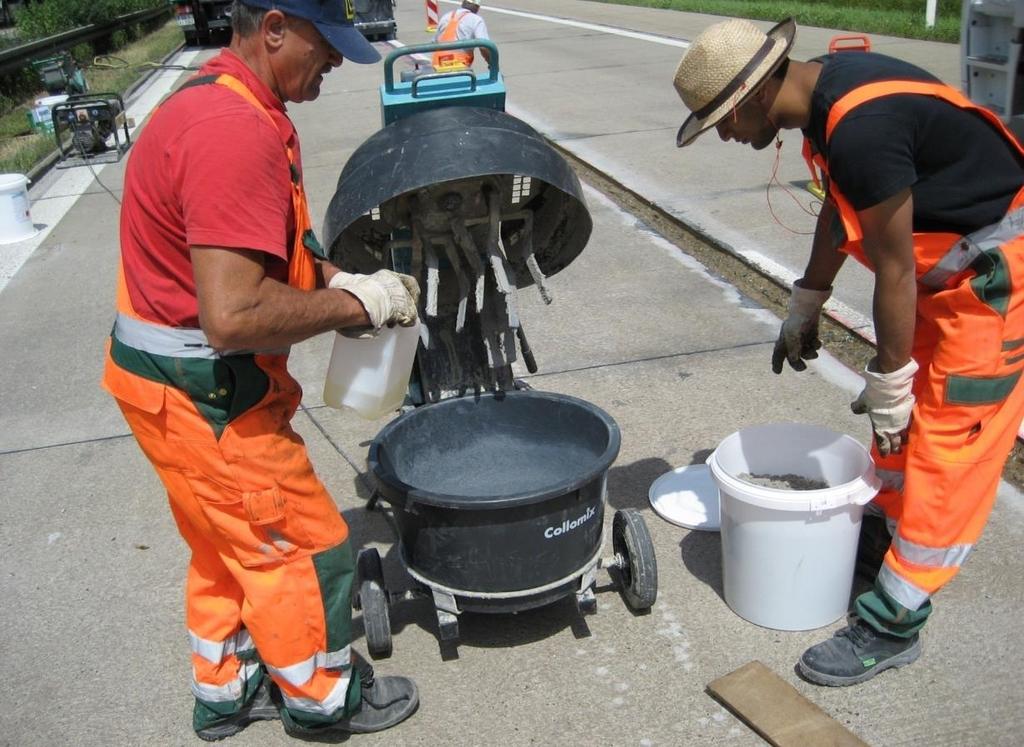

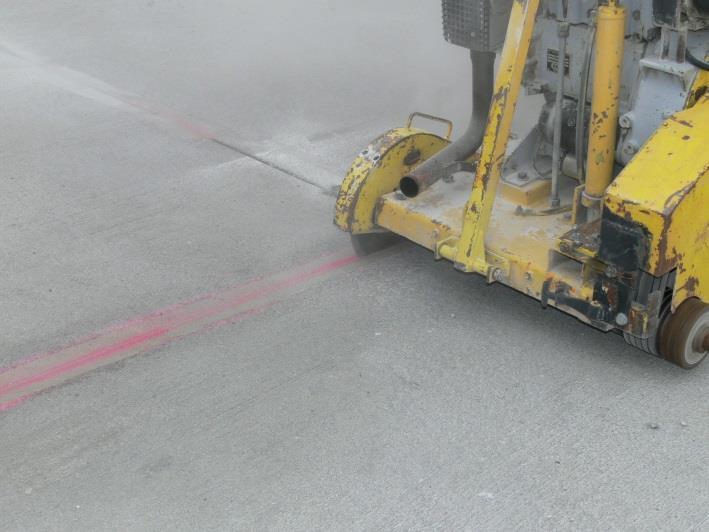

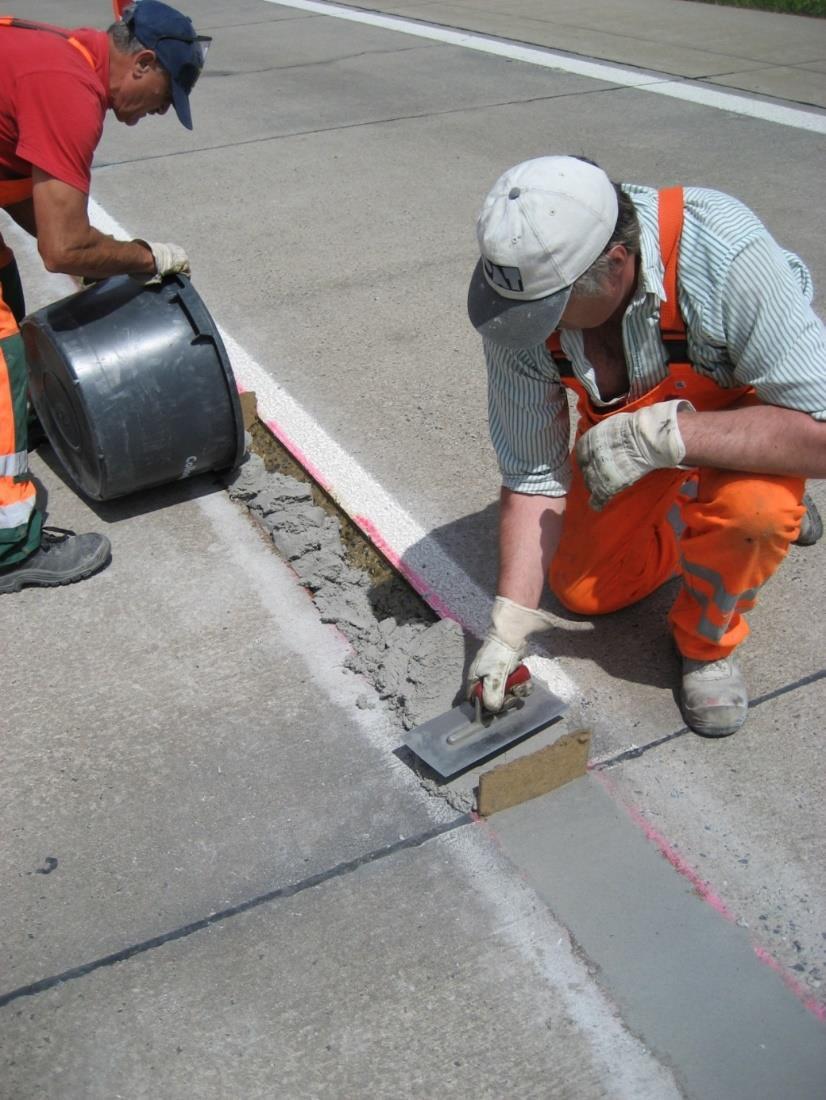

13 Uszkodzenia krawędzi płyt

14 Uszkodzenia krawędzi płyt

15 Uszkodzenia krawędzi płyt

16 Uszkodzenia krawędzi płyt

17 Uszkodzenia krawędzi płyt

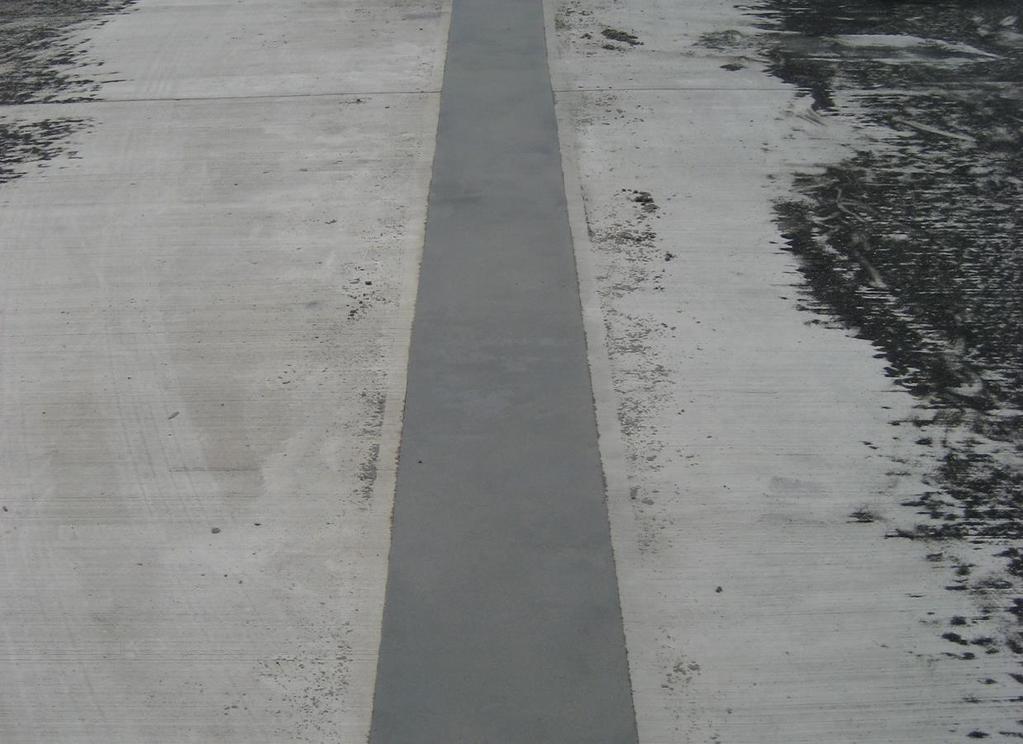

18 Uszkodzenia krawędzi płyt Efekt końcowy naprawy uszkodzonych krawędzi płyt

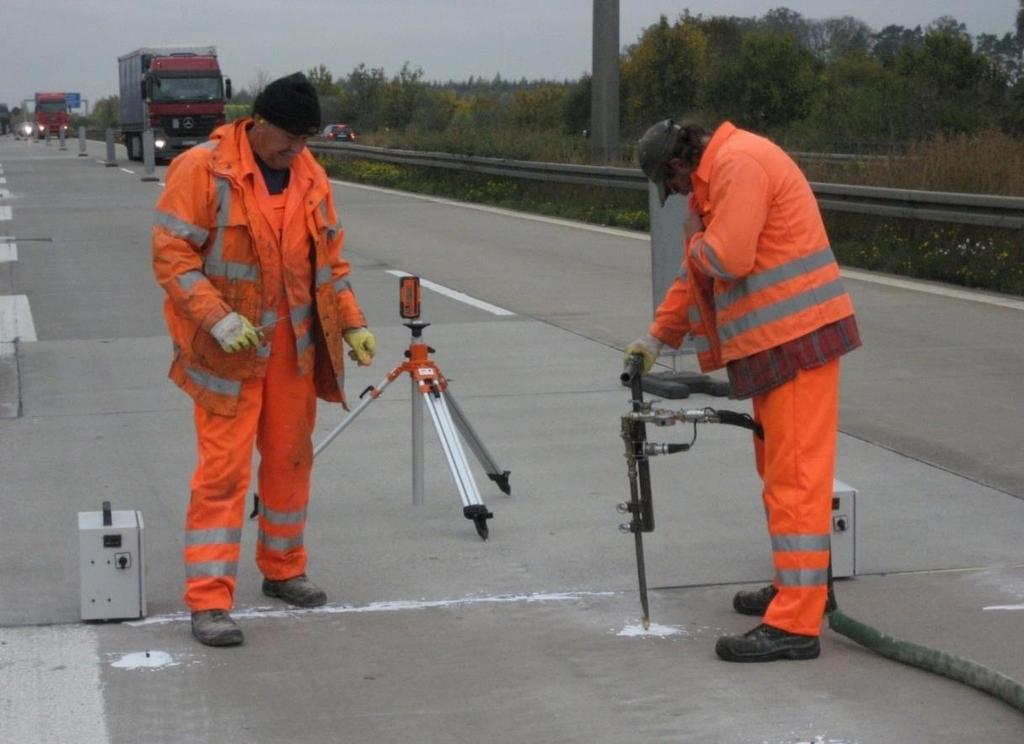

19 Stabilizacja i unoszenie płyt betonowych

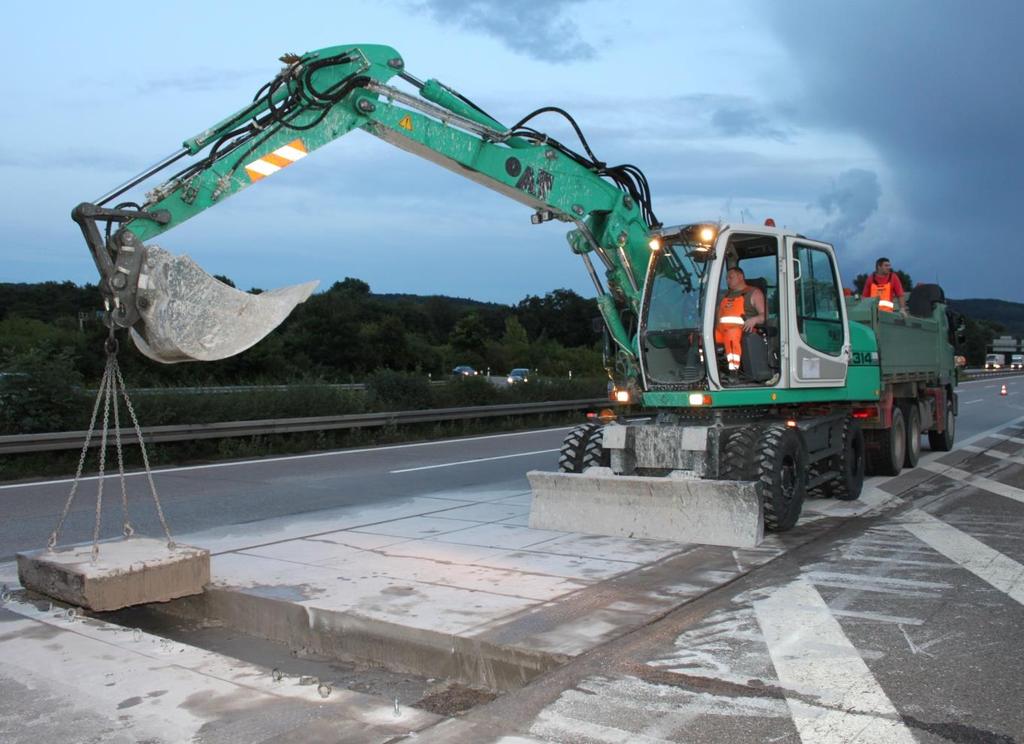

20 Wymiana płyt

21

22

23

24

25

26 Beton Szybkosprawny Prace przygotowawcze godz. 21:00 Nacięcie i usunięcie starej płyty Naprawa podłoża, ułożenie warstwy odcinającej Nawiercenie otworów, zamocowanie dybli i kotew Teksturowanie i pielęgnacja Gotowość do ruchu ok. godz. 6:00

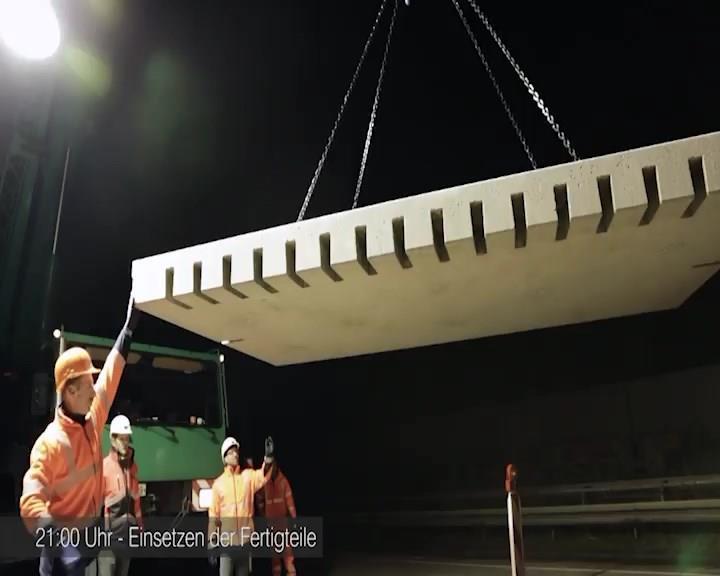

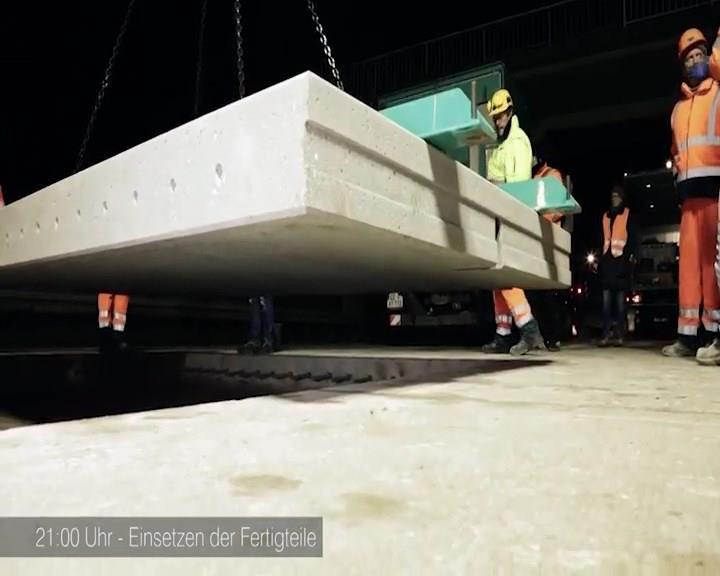

27 Elementy prefabrykowane

28 Elementy prefabrykowane

29 Elementy prefabrykowane

30 Wnioski Nawierzchnie betonowe są sprawdzonym i trwałym rozwiązaniem Zabiegi utrzymaniowe i remonty są opisane w specyfikacjach Zabiegi są efektywne i opłacalne dla Zamawiającego Technologie napraw oraz narzędzia są powszechnie dostępne

31 Stereotyp II Wady wykonawstwa są niemożliwe do usunięcia.

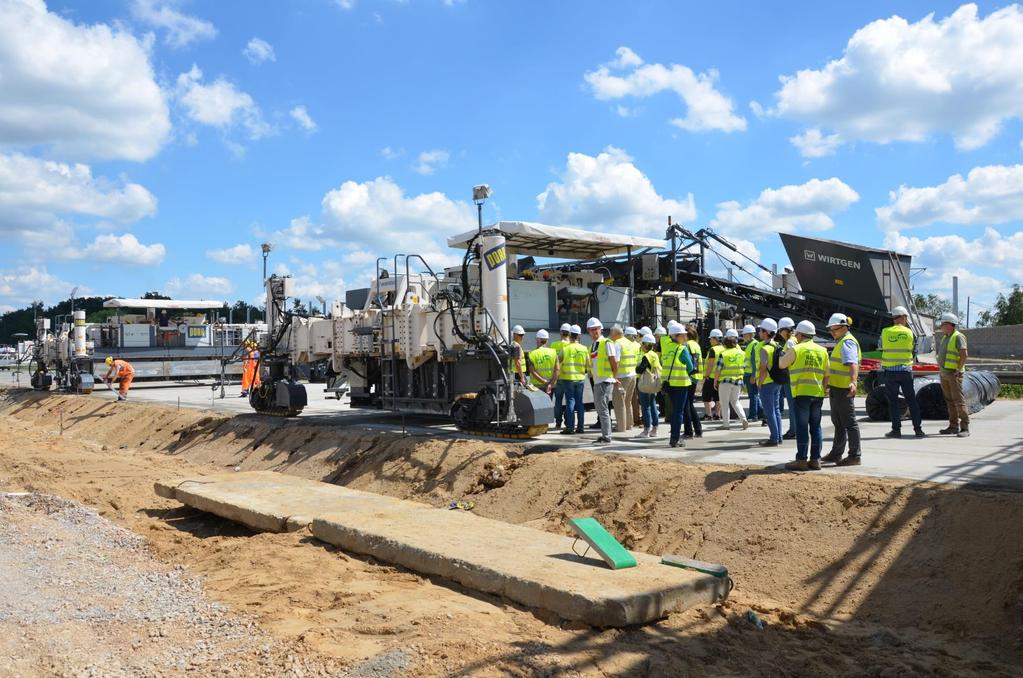

32 Budowa Nawierzchni Betonowej Skropienie środkiem opóźniającym wiązanie

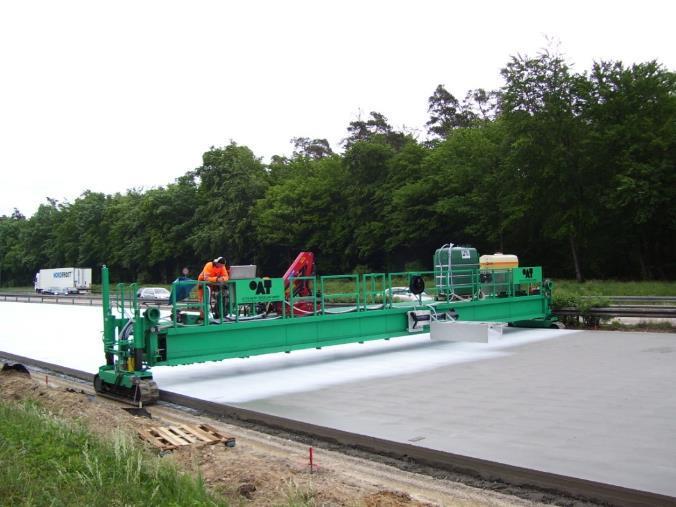

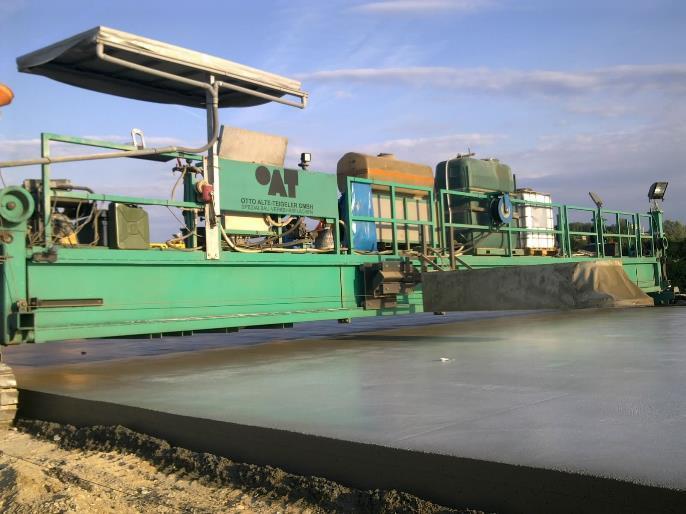

33 Nawierzchnia Betonowa z Odkrytym Kruszywem Skropienie środkiem opóźniającym wiązanie

34 Nawierzchnia Betonowa z Odkrytym Kruszywem Mechaniczne usuwanie zaczynu cementowego

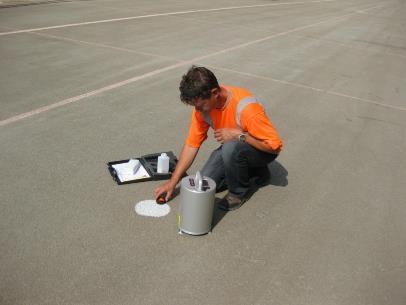

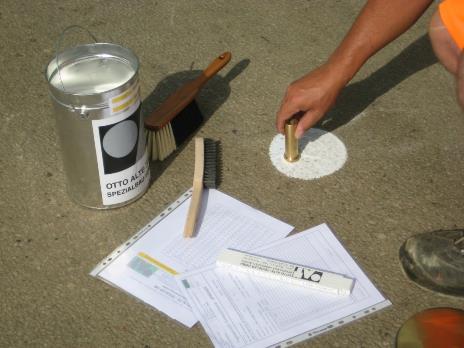

35 Badanie Głębokości Tekstury Powierzchni

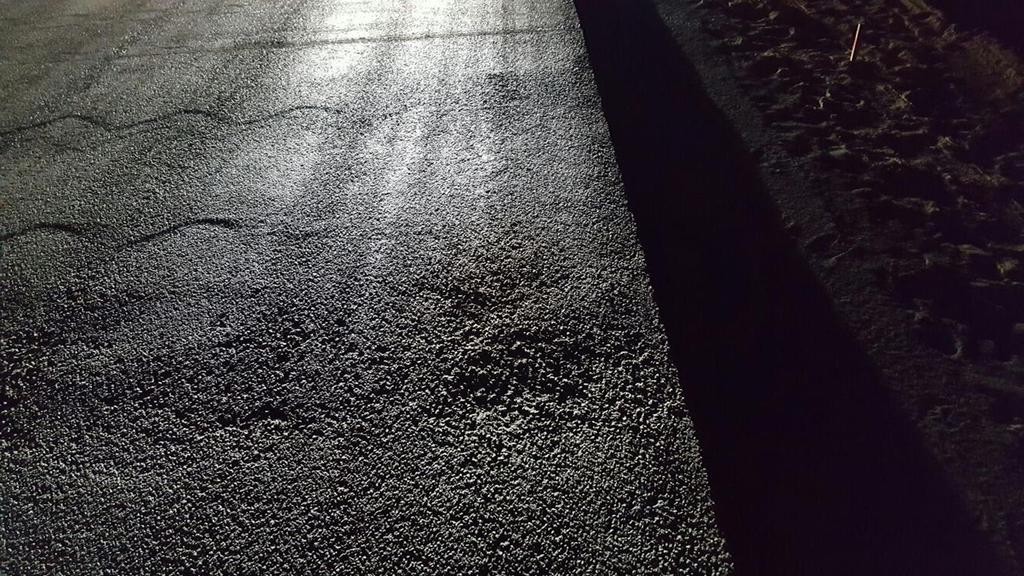

36 Jednorodność Tekstury Powierzchni

37 Jednorodność Tekstury i Równość

38 Jednorodność Tekstury i Równość

39 Diagnostyka równości nawierzchni Źródło: Opracowanie Polska Inżynieria Sp. z o.o., Warszawa, ul. Nowogrodzka 62B/19

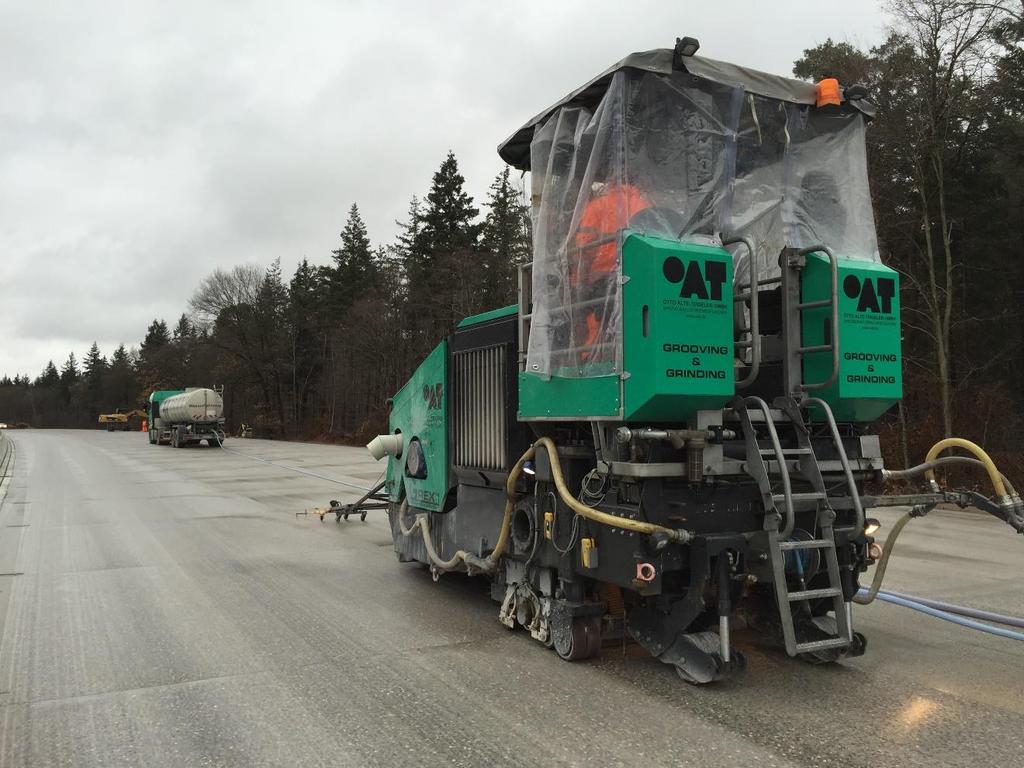

40 Diamond Grinding Technologia i Narzędzia Grinding polega na mechanicznym szlifowaniu powierzchni (wyrównywanie i teksturowanie) po uzyskaniu przez beton wymaganej wytrzymałości.

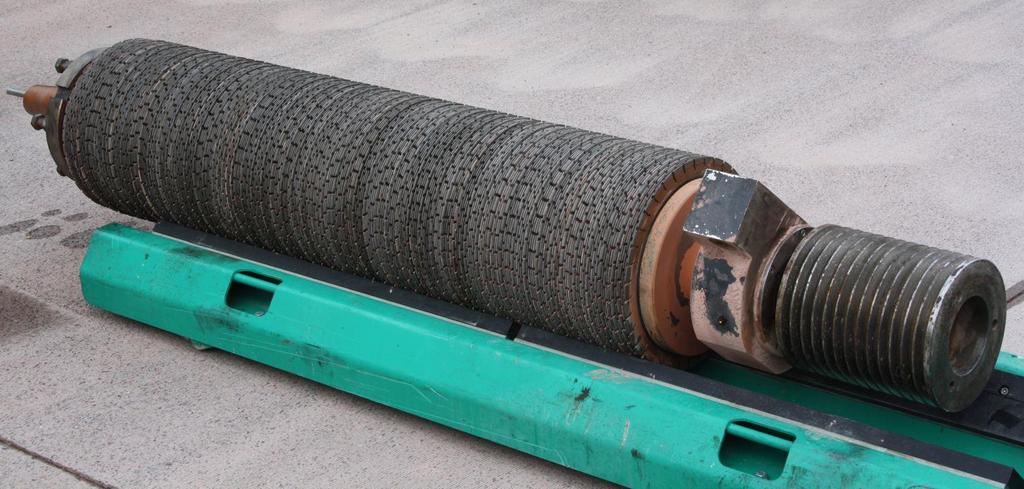

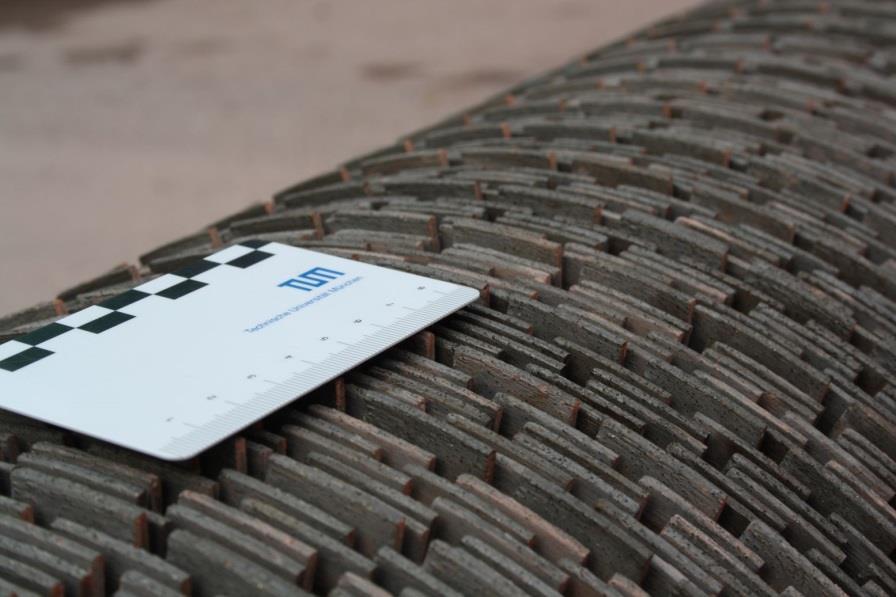

41 Diamond Grinding Technologia i Narzędzia Wał z tarczami element roboczy maszyny do szlifowania nawierzchni metodą Grinding Źródło: Dipl.-Ing. Ralf Alte-Teigeler, Dipl.-Ing. Tim Alte-Teigeler, OAT GmbH

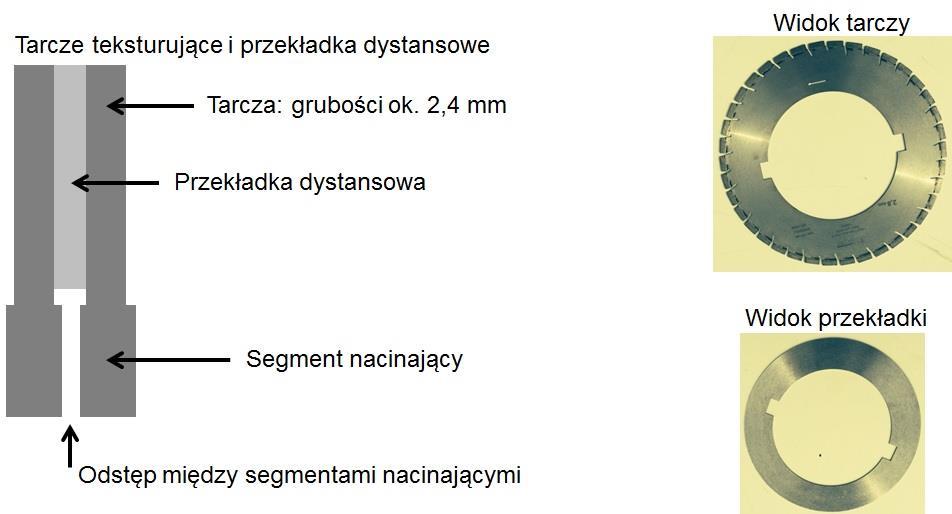

42 Diamond Grinding Technologia i Narzędzia Sąsiednie tarcze Szerokość 2,8 mmm Szerokość 2,2 mmm Źródło: Dipl.-Ing. Jens Skarabis, TU München, Dipl.-Ing. Ralf Alte-Teigeler, und Dipl.-Ing. Tim Alte-Teigeler, OAT GmbH

43 Diamond Grinding Technologia i Narzędzia Źródło: Dipl.-Ing. Jens Skarabis, TU München, Dipl.-Ing. Ralf Alte-Teigeler, und Dipl.-Ing. Tim Alte-Teigeler, OAT GmbH

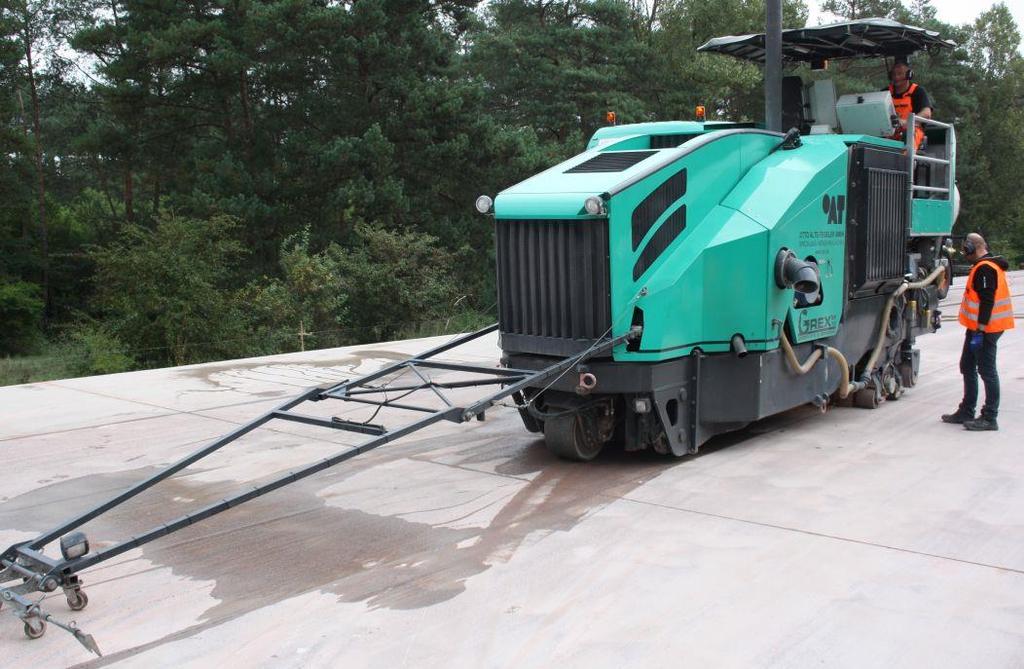

44 Diamond Grinding Technologia i Narzędzia Zestaw maszyn

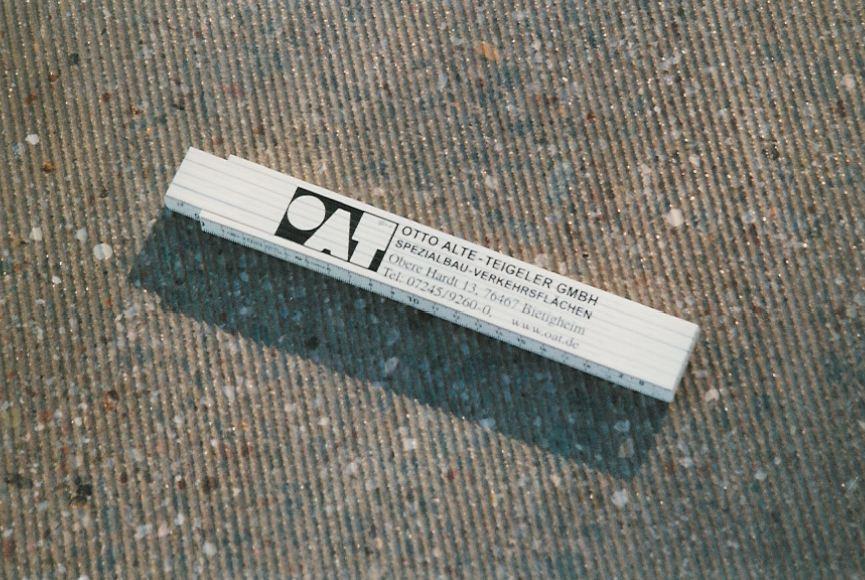

45 Diamond Grinding Trwała, jednorodna tesktura Przykłady tekstury nawierzchni betonowych po zabiegu wykonaniu Grinding Źródło: Dipl.-Ing. Ralf Alte-Teigeler, Dipl.-Ing. Tim Alte-Teigeler, OAT GmbH

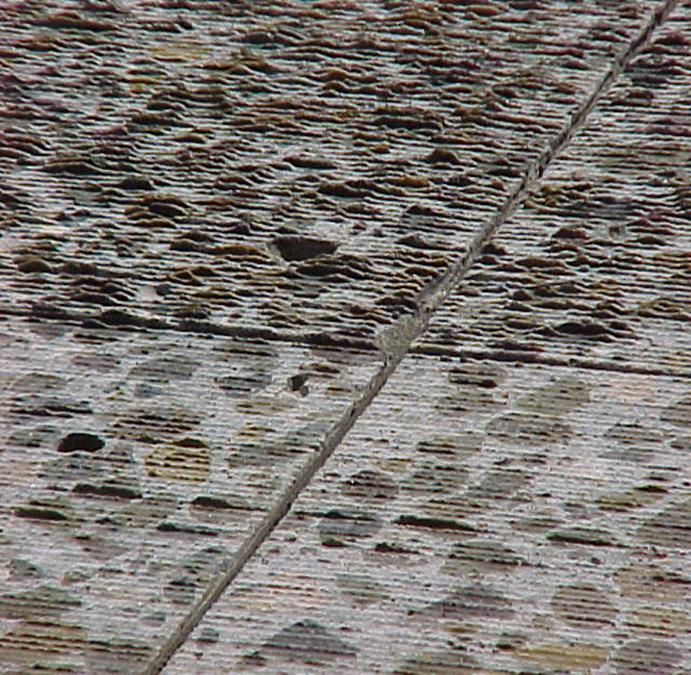

46 Diamond Grinding Trwała, jednorodna tekstura 172 Tarcze na metr walca = szer. Segmentu 2,8 mm rozstaw 3 mm 200 Tarcz na metr walca = szer. Segmentu 2,8 mm rozstaw 2,2 mm przed po szlifowaniu

47 Diamond Grinding poprawa równości IRI Przed Grind. Po Grinding Źródło: Opracowanie Polska Inżynieria Sp. z o.o., Warszawa, ul. Nowogrodzka 62B/19

48 db(a) (120 km/h) µ SKM (80 km/h) Diamond Grinding trwałość tekstury Właściwości przeciwpoślizgowe 0,9 0,8 0,7 0,6 0,5 0,4 0,3 0,2 0, wiek tekstury w latach Nr Autostrady Serie1 BAB , Właściwości obniżenia hałasu wiek tekstury w latach ,2 db(a) Nr Autostrady BAB Źródło: Lärmoptimiertes Grinding Erfahrungen, Jens Skarabis u. Christoph Gehlen, Straße und Autobahn

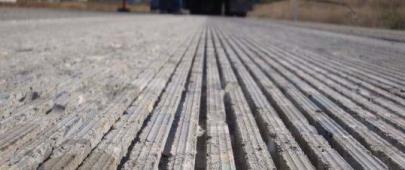

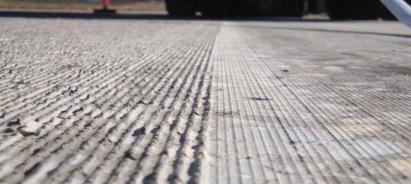

49 Diamond Grinding trendy w technice światowej drobny tradycyjny Źródło: WEGARTEN,

50 Diamond Grinding podsumowanie i wnioski Wady wykonawstwa są możliwe do usunięcia Grinding gwarantuje uzyskanie wymaganej, jednorodnej i powtarzalnej tekstury w sposób kontrolowany uzyskanie wymaganej równości podłużnej i poprzecznej Teksturę można optymalizować z uwagi na emisję hałasu (grinding + grooving) Nawierzchnia zachowuje właściwości przeciwpoślizgowe przez cały okres gwarancji Wieloletnie stosowanie w Niemczech i USA, oraz zaawansowane prace badawcze nad metodą szlifowania powierzchni grinding pozwalają wdrożyć tę technologię w Polsce bez ryzyka niepowodzenia.

51 Nie czekajcie zbyt długo! Stosujcie właściwe technologie utrzymania i naprawy w odpowiednim momencie będzie taniej.

52 Dziękuję za uwagę Otto Alte-Teigeler GmbH OAT Sp. z o.o. mgr inż. Piotr Heinrich tel
