1 Co nowego Niniejszy dokument zawiera ogólny przegląd nowych funkcji Alphacam 2014 R1 Aby uruchomić 2014 R1, okres subskrypcji musi być aktywny co najmniej do Września Przykładowe pliki prezentujące niektóre z nowych funkcji znajdują się na płycie instalacyjnej \ExampleFiles\Alphacam 2014 R1

2 Spis treści Spis treści... 2 Toczenie... 4 Zaawansowane narzędzia oraz głowice narzędziowe... 4 Obrób Splajn lub Polilinię Wielokrotne przejścia... 6 Wielo-procesowe przetwarzanie operacji 3D... 6 Inne ulepszenia Toczenia... 7 Frezowanie Metalu\Drewna... 8 Narzędzia bryły 3D... 8 Obrób Splajn lub Polilinię Wielokrotne przejścia... 8 Wielo-procesowe przetwarzanie operacji 3D... 8 CAD to CAM... 9 CAD to CAM Zmiany w interfejsie użytkownika... 9 CAD to CAM Obsługa plików bryłowych... 9 Narzędzia CSV... 9 CAD Translatory Nowy! - Spaceclaim Translator DWG Import DXF Import Wsparcie SolidWorks Wsparcie Rhino - Wersja OBSŁUGIWANE WERSJE PLIKÓW CAD Alphacam Art Aspire V Nowe Clip Art y do pobrania Interfejs użytkownika Ulepszone Okno Dialagowe Narzędzi Nowy schemat kolorów w obszarze roboczym Alphacam Ulepszenia Cabinet Door Manufacturing (CDM) CDM Raporty Nesting Usprawnienia Nesting u Vero Software Limited 2 of 34

3 Usprawnienia Automated Parametric Manufacturing (APM) Ucinanie za pomocą innych plików BTL Translator Dodatkowe Wsparcie Prcesu NowyProces BTL API Rozszerzenia Usprawnienia API Part Modeler Zaawansowane wyciągnięcie po profilach Zaawansowane wyciągnięcie po ścieżce Edycja zaokrągleń na importowanych modelach 'Fly Through' Tryb Przeglądania Licencjonowanie Cofanie licencji sieciowej przez internet Uaktualnienie Sentinel RMS do wersji Raport zgłoszeń Nowe Funkcje w Alphacam 2013 R Wsparcie dla Windows Nowa Symulacja Bryłowa Nowy Menadżer Programów NC Rozbudowa API Translator BTL Wsparcie Procesu Ulepszenia W Wytwarzaniu Drzwi (CDM) Ulepszenia Part Modeler Ogólne Ulepszenia Załącznik A Ulepszenia API w Alphacam 2014 R API for Cut Spline or Polyline - ability to set number of cuts in X,Y and Z Add a BeforeExit event Add "Bottom to Top" property to MillData for Helical Z Finishing Z Contour Roughing - Ability to set the roughing tolerance Option to Disable "Manual" When Calling LeadData.ShowDialogBox Add Machining Engine Finishing methods Cut between 2 geometries - Ability to set geometry/toolpath associative Add a new Boolean property UseLayerVisibility to the CadInputSettings object API: WheelCutSurfaceData object for "cut surface/solids with disk" Vero Software Limited 3 of 34

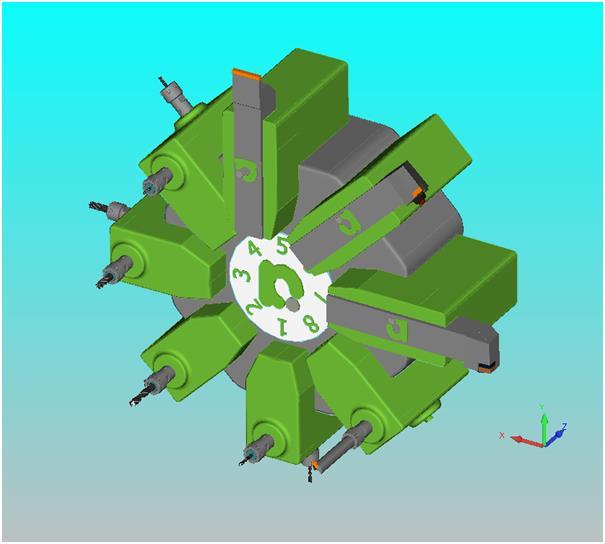

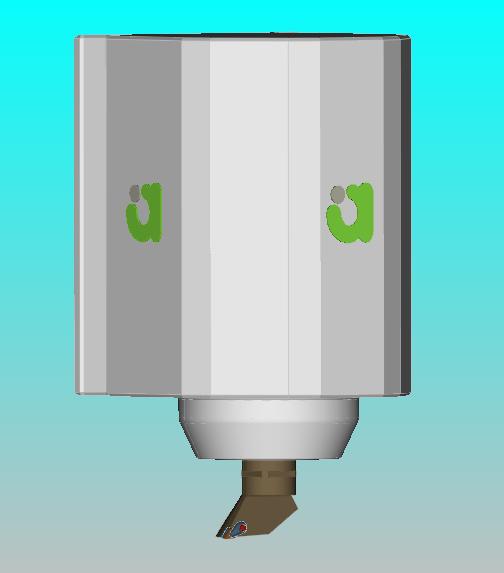

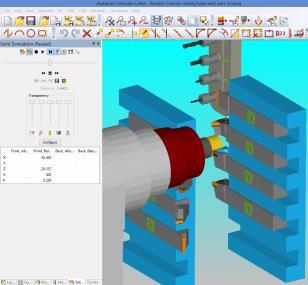

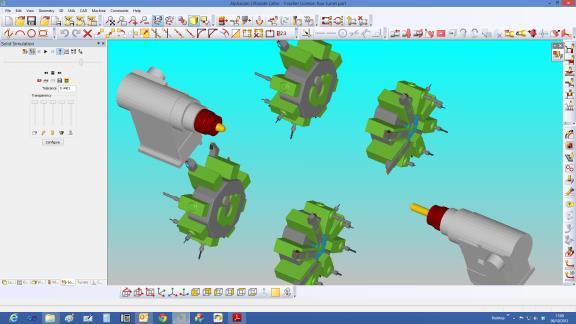

4 Toczenie Zaawansowane narzędzia oraz głowice narzędziowe Alphacam 2014 R1 wspiera całkowitą reprezentacje bryłową narzędzi tokarskich oraz oprawek podczas używania Symulacji Solid Dodano pola w oknie Definiowanie Narzędzia, definiujące zaawansowaną reprezentację graficzną. Wersja 2014 R1, wspiera 3 rodzaje głowic narzędziowych: Obrotowe Liniowe Wymiennik narzędzia Nowe polecenie Otwórz głowicę jest dostępne zarówno z menu urządzenia oraz ikony na karcie Głowice w Managerze Projektu Vero Software Limited 4 of 34

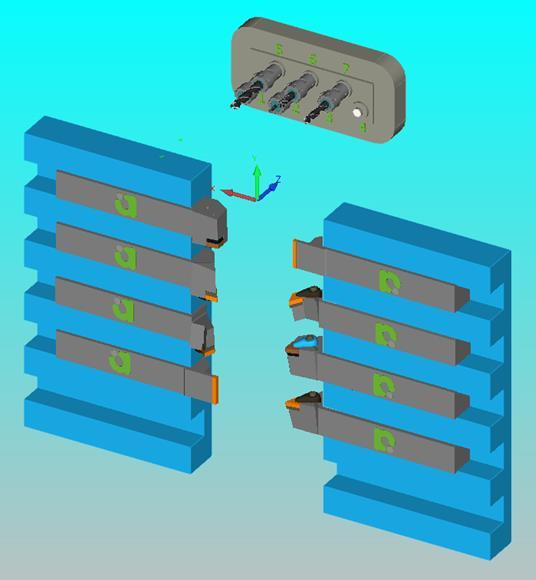

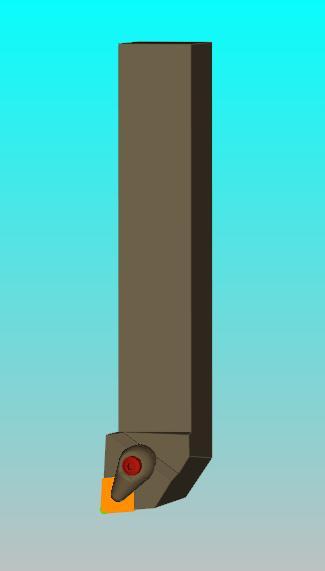

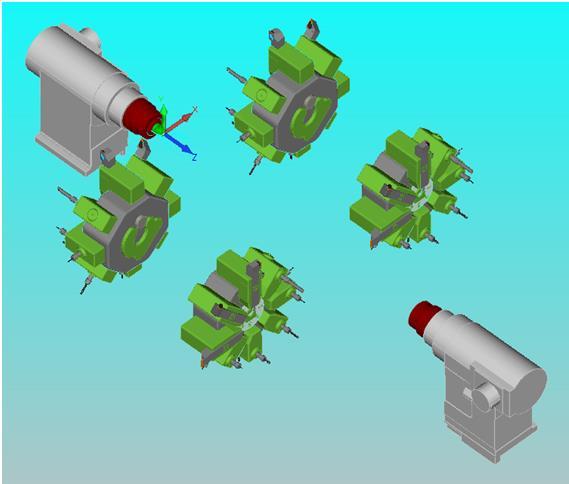

5 Wiele głowic może być wczytanych dla stworzenia złożonych konfiguracji urządzenia. Narzędzie I oprawka tokarska. Wiele głowic narzędziowych. Vero Software Limited 5 of 34

6 Urządzenia z przesuwnymi głowicami narzędziowymi Obrób Splajn lub Polilinię Wielokrotne przejścia Opcja Obrób Splajn lub Polilinię została ulepszona. Istnieje teraz możliwość dodania wielokrotnych przejść, definiując początkową i końcową głębokość oraz ilość kroków Ścieżki mogą być teraz ustawione jako dwukierunkowe i automatycznie łączone w celu uniknięcia kolizji narzędzia.. Wielo-procesowe przetwarzanie operacji 3D Obróbka 3D w tle Kilka operacji 3D może być przetwarzane w tym samym czasie Przerwij obróbkę 3D Wstążka Operacje pokazuje, które operacje są przetwarzane. Użytkownik może przerwać, prze-edytować parametry i ponowić obliczenia. Vero Software Limited 6 of 34

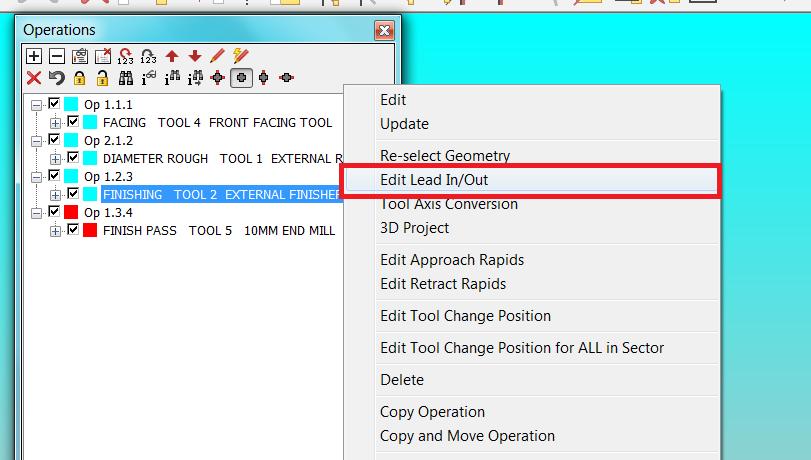

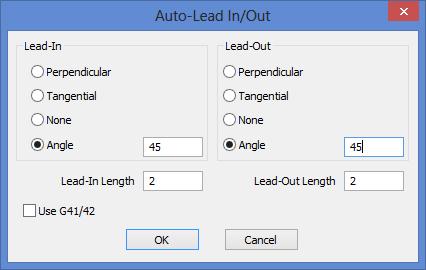

7 Inne ulepszenia Toczenia Część cykli może być rozwiązana przez dolną głowicę narzędziową Edytowalne Wejście\Wyjście dla zbalansowanego wykończenia Manager Projektu możliwość edycji Wejścia]Wyjścia dla operacji wykończenia Możliwość ustalenia nowego kata dla automatycznego Wejścia\Wyjścia Vero Software Limited 7 of 34

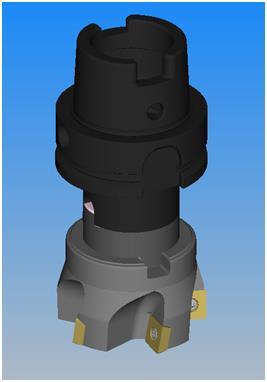

8 Frezowanie Metalu\Drewna Narzędzia bryły 3D Alphacam 2014 R1 wspiera całkowicie modele bryłowe narzędzi do frezowania oraz oprawek podczas używania Symulacji Solid. Dodano pola w oknie Definiowanie Narzędzia, definiujące zaawansowaną reprezentację graficzną Obrób Splajn lub Polilinię Wielokrotne przejścia Opcja Obrób Splajn lub Polilinię została ulepszona. Istnieje teraz możliwość dodania wielokrotnych przejść, definiując początkową i końcową głębokość oraz ilość kroków Ścieżki mogą być teraz ustawione jako dwukierunkowe i automatycznie łączone w celu uniknięcia kolizji narzędzia.. Wielo-procesowe przetwarzanie operacji 3D Obróbka 3D w tle Kilka operacji 3D może być przetwarzane w tym samym czasie Przerwij obróbkę 3D Wstążka Operacje pokazuje, które operacje są przetwarzane. Użytkownik może przerwać, prze-edytować parametry i ponowić obliczenia.. Vero Software Limited 8 of 34

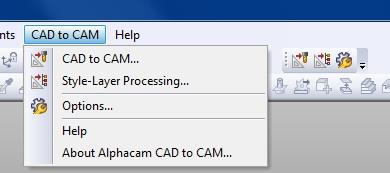

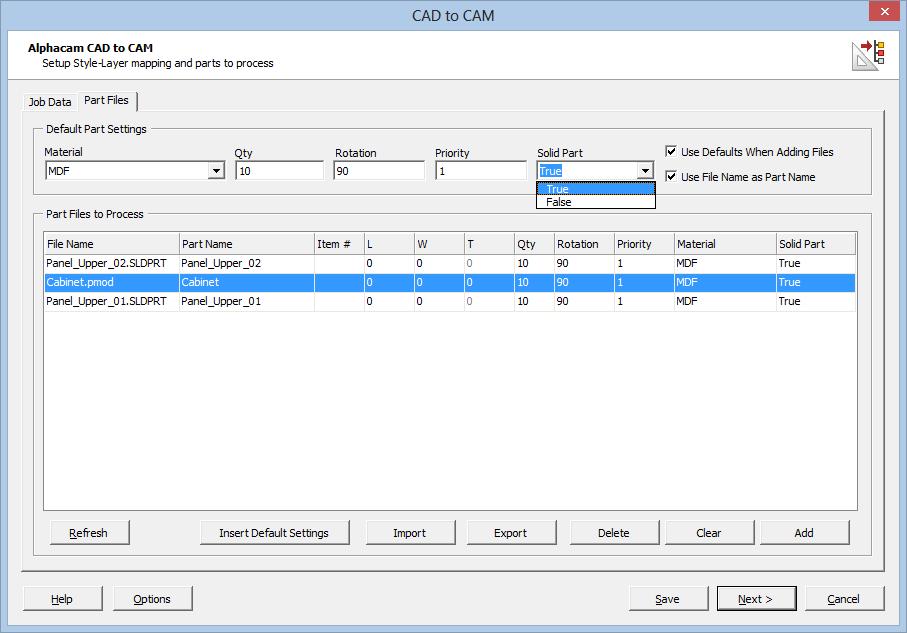

9 CAD to CAM CAD to CAM Zmiany w interfejsie użytkownika W poprzednich wersjach CAD to CAM nie był domyślnie włączonym dodatkiem. Z nową funkcjonalnością dostęp do CAD to CAM jest teraz łatwiejszy dla każdego. CAD to CAM Obsługa plików bryłowych Alphacam CAD to CAM Przetwarzanie Style_Do_Warstw może teraz obsługiwać części Part Modeler a, SolidWorks a, Solid Edge a oraz Inventor a Warstwy mogą być skonfigurowane w opcjach ekstrakcji modelu bryłowego, następnie importowane. Nowa opcja Importy\Eksportu projektu, umożliwia Eksport\Import plików do formatu CSV. Jeżeli plik CSV nie jest odpowiedni, można go sformatować za pomocą narzędzi pliku CSV Narzędzia CSV Plik CSV może być teraz dostosowany do potrzeb użytkownika. Funkcje obejmują: Remapping istniejących plików CSV, Określanie stałych pól w mapie, Wiele schematów mapowania, Dodaj, usuń, zmodyfikuj nagłówki Przetwarzanie plików wsadowych Vero Software Limited 9 of 34

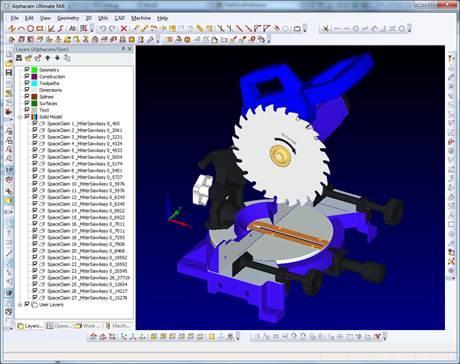

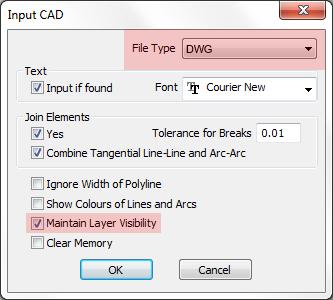

10 CAD Translatory Nowy! - Spaceclaim Translator Alphacam 2014 R1 wspiera teraz również pliki systemu Spaceclaim do wersji Opcja zawarta jest w Alphacam Advanced oraz Ultimate. Alphacam może wczytywać pliki bryłowe I powierzchniowe Spaceclaim. Pliki 2D nie są wspierane. DWG Import Importer DWG został ulepszony o możliwość importu plików AutoCAD Nowa opcja Zachowaj widoczność warstwy domyślnie jest zaznaczona. DXF Import Wprowadzone zostały usprawnienia importu plików DXF: Punkty zaczepienia tekst jest teraz prawidłowo wstawiany oraz justowany Wbudowane formatowanie format kodu są interpretowane i stosowane do tekstu. Specjalne znaki takie jak nawiasy klamrowe {}, nie będą więcej wyświetlane Pozycja tekstu właściwie spozycjonowane i nie nakładające się na siebie. Przydatna do wyświetlania tolerancji wymiaru Nowa opcja Zachowaj widoczność warstwy domyślnie jest zaznaczona. Vero Software Limited 10 of 34

11 Wsparcie SolidWorks 2014 Alphacam 2014 R1 wspiera wczytywanie modeli SolidWorks 2014 (*.SLDPRT). Wsparcie Rhino - Wersja 5 Alphacam 2014 R1 wspiera wczytywanie plików części Rhino 5. Dodatkowo importer prawidłowo wczytuje splajny, tam gdzie poprzednio konwertował na łuki i okręgi podczas importu. Vero Software Limited 11 of 34

12 OBSŁUGIWANE WERSJE PLIKÓW CAD Alphacam importuje poniższe pliki CAD w danych modułach oprogramowania E = Essential S = Standard A = Advanced U = Ultimate Translator and Version Lathe Mill Wire Router Stone Profiling DXF/DWG (AutoCAD 2014) E S A U E S A U S A E S A U E S A U A U IGES (bez specyfikacji wersji) E S A U E S A U S A E S A U E S A U A U Rhino 5.0 S A U S A U S A S A U S A U A U STL (bez specyfikacji wersji) S A U S A U A S A U S A U A U Postscript (darmowy dodatek) (bez specyfikacji wersji) - S A U S A S A U S A U A U STEP AP214/AP203 (preferowane) A U A U A A U A U U Part Modeler (obecne wersje) A U A U A A U A U U VISI Version 20 A U A U A A U A U U Autodesk Inventor (obecne werscje, pliki IPT & IAM) A U A U A A U A U U ACIS R23 (Kernel) A U A U A A U A U U Parasolid (Kernel) A U A U A A U A U U SolidWorks 2014 (pliki SLDPRT) A U A U A A U A U U SolidEdge ST5 (pliki PAR & PSM) A U A U A A U A U U Spaceclaim A U A U A A U A U U Dodatkowy koszt Catia V4 A U A U A A U A U U Catia V5 R22 A U A U A A U A U U Creo Parametrics 2.0 (dawniej Pro/E Wildfire) A U A U A A U A U U NX (NX8, dawniej Unigraphics NX) A U A U A A U A U U Aby można było importować pliki Autodesk Inventor, Autodesk Inventor lub Inventor View muszą być zainstalowane. Inventor View można ściągnąć ze strony producenta Autodesk. Vero Software Limited 12 of 34

13 Alphacam Art Aspire V4.0 Najnowsza wersja Aspire V4.0 jest załączona do instalacji Alphacam 2014 R1. Kluczowe usprawnienia Aspire V4.0: Ulepszony import\eksport plików Nowe narzędzia do rysowania Udoskonalone i rozszerzone narzędzia do rysowania Nowe narzędzia do modelowania Aby zobaczyć dokument Co nowego w Aspire V4.0 Kliknij tutaj Pamiętaj że Aspire dla Alphacam wymaga licencji z Alphacam. Nowe Clip Art y do pobrania Kompleksowy zestaw zdjęć, filmów jest już dostępny do pobrania w dziale Alphacam 2014 R1 na stronie Customer Portal Pliki są w formacie Vektorowym i mogą być załadowane do Alphacam tylko licencjonowanym Aspire dla Alphacam. Vero Software Limited 13 of 34

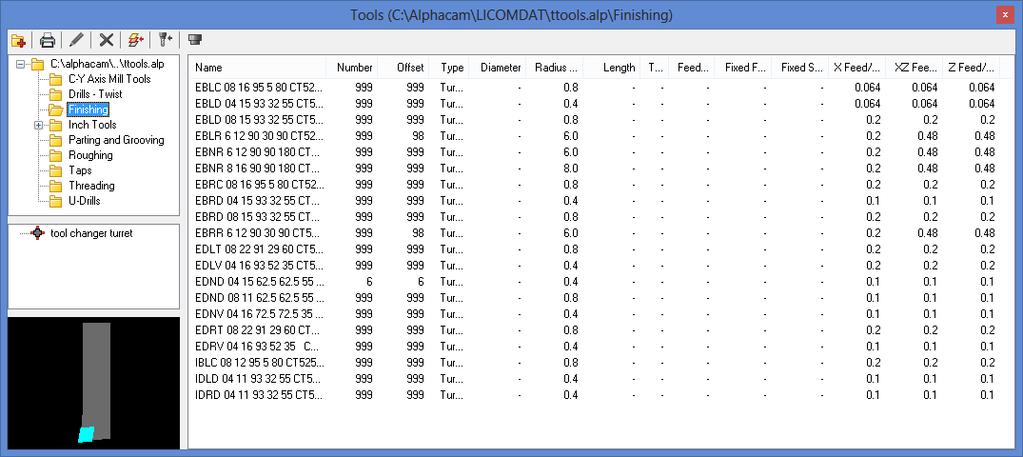

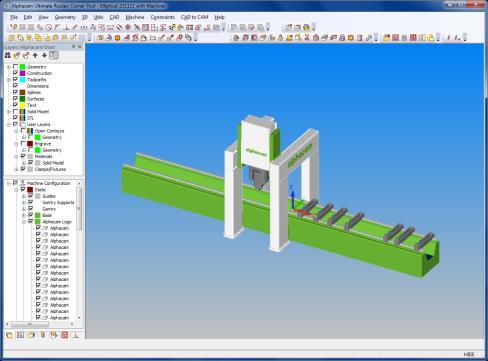

14 Interfejs użytkownika Ulepszone Okno Dialagowe Narzędzi Ulepszone zapamiętywanie\zapisywanie posortowanych wielkości kolumn (Nazwa, Numer, Typ, itd.) Wspólny Layout okna dialogowego, dodatkowe kolumny dla narzędzi frezarskich i tokarskich Narzędzia mogą również być załadowane z głowicami narzędziowymi. Nowy schemat kolorów w obszarze roboczym Alphacam Obszar roboczy Alphacam zmienia się z szaro-białego na niebiesko-szary kiedy model bryłowy jest załadowany Nowy schemat ułatwia wgląd w importowane pliki do Alphacam Domyślny schemat kolorów Alphacam, gdy pracujemy na plikach Alphacam, nie zmienił się. Vero Software Limited 14 of 34

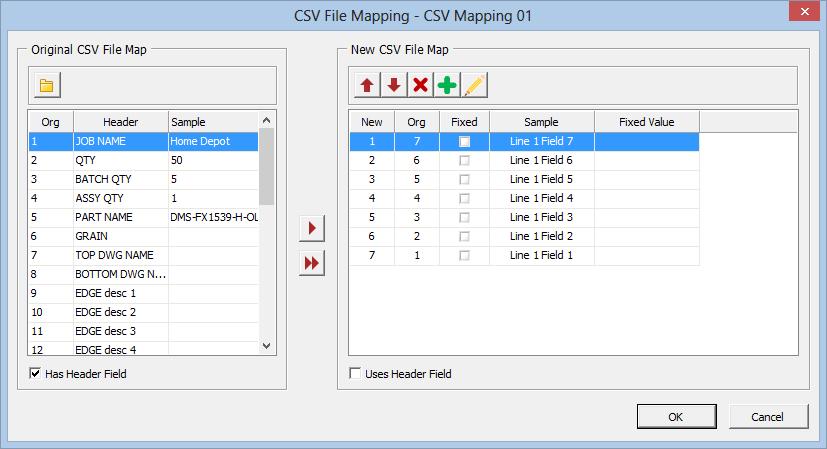

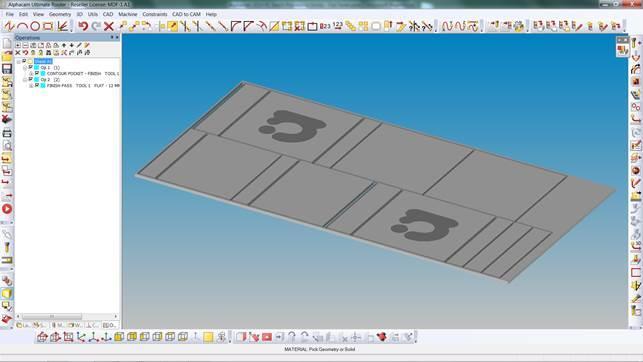

15 Ulepszenia Cabinet Door Manufacturing (CDM) CDM Raporty Silnik rapostowy Alphacam wspiera teraz również CDM Raporty Możliwość tworzenia dostosowanych szablonów raportowych. Inne ulepszenia CDM: Możliwość uruchomienia dostosowanego makra VBA dla każdej przetwarzanej części Możliwość kopiowania zawartości jednego CDM do drugiego Vero Software Limited 15 of 34

16 Nesting Usprawnienia Nesting u Poprawki plików zagnieżdżonych w innych częściach. Kombinowane Operacje oraz Wejścia\Wyjścia nie były prawidłowo analizowane, niektóre części znikały. Ulepszone wsparcie dla elementów lustrzanych. Strona narzędzia CW/CCW jest zachowana kiedy część jest lustrzanym odbiciem Ulepszone wsparcie dla części wewnątrz obszarów odpadów większych części. Lepsze rozpoznanie obszarów wewnątrz większych części, które mogą potencjalnie wspierać wprowadzanie mniejszej części dla lepszego wykorzystania arkuszy. Poprawione nakładanie części z listy Nesting owej Niektóre części z listy Nesting owej pokrywały się wzajemnie podczas szybkiego nakładania. Vero Software Limited 16 of 34

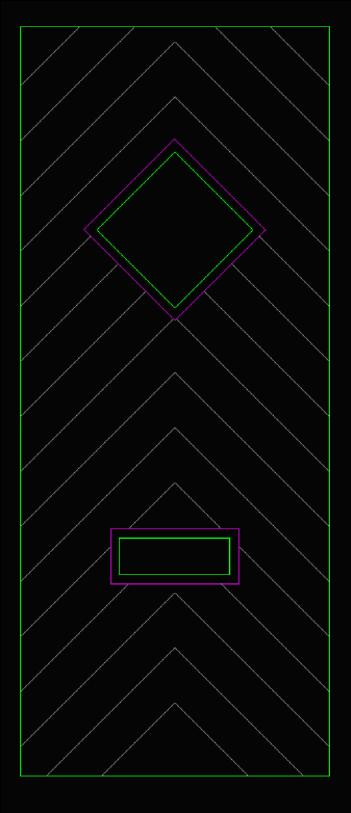

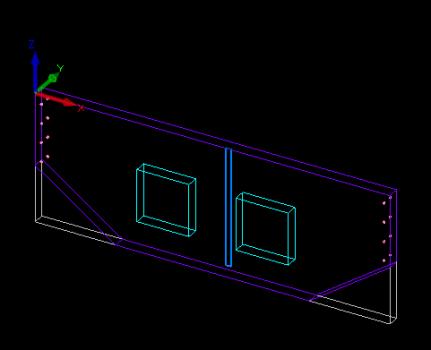

17 Usprawnienia Automated Parametric Manufacturing (APM) Ucinanie za pomocą innych plików Możliwość Ucinania geometrii za pomocą innego pliku. Komponenty takie jak drzwi z obrabianymi rowkami mogą być przycinane używając plików zewnętrznych (przesłony, otwory itp.) o zmiennych wymiarach. To redukuje obróbkę i pozwala dołączyć drobne wyroby metalowe do projektu. Vero Software Limited 17 of 34

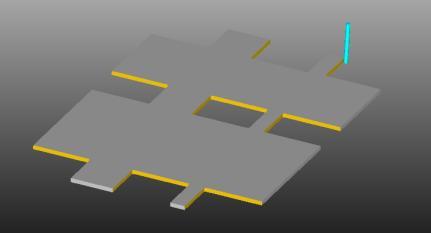

18 BTL Translator Dodatkowe Wsparcie Prcesu NowyProces BTL Translator BTL został usprawniony by wspierać następujące procesy: Slot (3/4-016-X) Proces Zarysu dla komponentów Proces Przesłona dla komponentów Vero Software Limited 18 of 34

19 API Rozszerzenia Usprawnienia API Następujące usprawnienia zostały wprowadzone do interfejsu API w 2014 R1: API for Cut Spline or Polyline - Possibility to set number of cuts in X,Y and Z. Add "Bottom to Top" property to MillData for Helical Z Finishing. Z Contour Roughing - Ability to set the roughing tolerance. Option to Disable "Manual" When Calling LeadData.ShowDialogBox. Add Machining Engine Finishing methods. Cut between 2 geometries - Ability to set geometry/toolpath associative. Add a new Boolean property UseLayerVisibility to the CadInputSettings object. For more detailed information about these improvements - see Appendix A Vero Software Limited 19 of 34

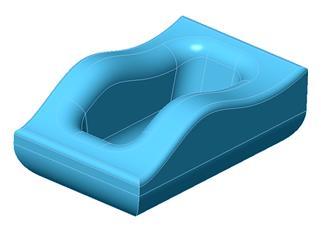

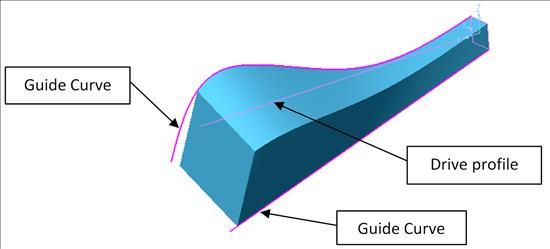

20 Part Modeler Zaawansowane wyciągnięcie po profilach Usprawnienia wprowadzono w Part Modeler 2014 R1. Opcja umożliwia wykorzystanie zaawansowanych profili oraz krzywych prowadzących. Zaawansowane wyciągnięcie po ścieżce Opcja umożliwia wykorzystanie krzywych prowadzących dla jeszcze bardziej skomplikowanego kształtu. Ograniczenia: Krzywa prowadząca może być utworzona narzędziami do rysowania w 3D (3D linia, 3D Splajn, 3D NURBS) Limit 3 krzywych prowadzących Profil będzie wyciągnięty do najkrótsze krzywej prowadzącej Edycja zaokrągleń na importowanych modelach Możliwość zmiany wymiaru zaokrąglenia na importowanych do Part Modeler a plikach CAD Ograniczenia: Niemożność edycji zmiennego promienia Niemożność edycji promienia utworzonego swobodnym formowaniem 'Fly Through' Tryb Przeglądania Dodany został nowy tryb wyświetlania Fly Through Daje to możliwość dynamicznego widoku przez model i zbadanie wewnętrznych powierzchni, które wcześniej nie były widziane. Fly Through może być kontrolowany za pomocą myszki 3D. W tym trybie widoku nie można edytować modelu. Vero Software Limited 20 of 34

21 Licencjonowanie Cofanie licencji sieciowej przez internet Alphacam 2014 R1 wprowadza możliwość cofnięcia licencji sieciowych w jednej prostej operacji za pomocą CLS License Manager. Proszę zwrócić uwagę na następujące wymagania: Wymagania: Sentinel RMS License Manager Version lub wyższy zainstalowany na serwerze (version jest dostępny na tym DVD). CLS 2014 lub nowszy zainstalowany na serwerze (Alphacam nie musi być zainstalowany) Serwer musi mieć połączenie z internetem Cech nowej metody: Wycofuje wszystkie licencje automatycznie o podanym Servercode W przypadku wielu produktów Vero zainstalowanych na serwerze o różnych servercode ach jedynie licencje dla wybranego servercode zostaną odwołane. Licencje nie może być odwołane, jeżeli którekolwiek z nich są w użyciu. Sposób ten może być stosowany tylko przez CLS na komputerze serwera. Szczegółowe informacje na temat sposobu korzystania z nowej procedury znajdują się network_revokelicense.pdf który umieszczony jest na DVD. Uaktualnienie Sentinel RMS do wersji Alphacam 2014 R1 DVD zawiera najnowszą wersję serwera licencji, Sentinel RMS oraz narzędzia z nim związanych. Zaleca się uaktualnienie do najnowszej wersji Sentinel RMS License Server, które można znaleźć w katalogu instalacyjnym menedżera licencji \ Sentinel_RMS_Licensing \ na płycie DVD Alphacam. Vero Software Limited 21 of 34

22 Raport zgłoszeń To jest lista poprawek i ulepszeń wprowadzonych w Alphacam 2014 R1: ID Description Closing Notes Selection - Improve/Enhance the selection of Alphacam. Smart, right to left drag CAD to CAM Add-In - Ability to load the information of Implemented. the part files from a list (csv, txt, xls) Work Planes - Allow same offset for multiple workplanes Implemented Input CAD - DWG/DXF point import cause errors in Fixed. Alphacam Alphacam Installation - Implement Alphacad Module Implemented. Type Selection API: Add Machining Engine Finishing methods. Implemented Input CAD - AutoCAD (DWG / DXF) - Alphacam hangs on DWG file with text Possibility to handle AC during the toolpath generation/creation (Background calculations) Button Bar - Create a feature to allow user to select different Tool bar configurations Lathe - Project manager - Finishing - Create a new option to change the Lead-in/Out Input CAD - AutoCAD (DWG / DXF) - Alphacam crashes when file contains "Multi leader" text elements Input CAD - DWG/DXF - Improvement to recognize supplied file containing a solid body Lathe - Select Tool - Possibility to have all the tool information when selecting the tool Rejected. We cannot change GUI functionality for selection as there are too many possible consequences. Selection windows invoked by Macros or even old Parametric macros could be broken. Fixed. Implemented. You should log on as a different user and it will have different settings. Implemented. Fixed. Fixed Define Tool - TPD - Remove/Increase the characters limit Implemented Nesting - Finish operation causes parts to be nested Fixed. inside parts Input CAD - IGES - No advanced options with Fixed. Standard/Essential licenses Input CAD - AutoCAD (DWG / DXF) - Add support for Implemented. AutoCAD 2013/2014 DWG/DXF files API - Cut between 2 geometries - Possibility to set Implemented. geometry/toolpath associative Input CAD - AutoCAD (DWG / DXF) - Alphacam imports Fixed. text with a different size/scale (MText entity) Input CAD - AutoCAD(DWG / DXF) - "Mtext" entity causes Fixed. crash on Alphacam Select Tool - Improve dialog to remember/store the size Implemented. of the columns and how they were sorted (name, number, type, etc) Input CAD - Rhino - Support for Rhino 5 Implemented Cut Spline or Polyline - Possibility to set number of cuts in X,Y and Z Lathe now uses same tool dialog box as other Alphacam modules. Implemented. Vero Software Limited 22 of 34

23 ID Description Closing Notes Lathe - Developed Side view - Possibility to view work Fixed. plane on 3D view when activated Lathe - Auto Lead-In/Out - Possibility to set angle Implemented Input CAD - Possibility to import SpaceClaim files (*.scdoc) Possibility to create a tool from a solid Implemented Operation - Possibility to change the tool in all suboperations in one time Lathe - Part-Off cycle does not work correctly in the bottom turret D Machining - Add a escape key to stop toolpaths calculation New loader supports Spaceclaim files up to and including version Implemented. Fixed CDM - Support New Reports Add-In Implemented New Simulator - "Stock is not closed. This solid is not suitable for simulation" error due a specific geometry Implemented.. As Operations are started they appear in the Operations List and marked as Processing. A Right Click will invoke the Abort option. Fixed Translate - 3D Part Rotation - The dialog option 'Rotate Fixed. Selected Items Only' is not translatable Reports Add-In - Not giving accurate values for distance Fixed. and time Display Operation Notes - Possibility to display even Implemented. without a Note Input CAD - AutoCAD (DWG / DXF) - Fails to import file Fixed Input CAD - AutoCAD (DWG / DXF) - Possibility to import with all layers selected Cut Between 2 Geos - Save "Apply Auto Lead In / Out" Implemented. checkbox configuration Corner Drill Add-In - Several fixes Implemented NC Output Manager - Operation setups - It fails because NC file output folder could not be created Implemented.. Select the new 'Maintain Layer Visibility' option added to Input CAD dialog. Fixed Input CAD - DWG - Alphacam shows Invalid DXF file while Fixed. other software can open the file Nesting - Onion Skin - It creates an unnecessary number Fixed. of passes depending of the number of sheets NC Output Manager - Operation setups - File name Fixed. doesn't have the NC file name prefix API - Add a BeforeExit event Function BeforeExit() added to API Quick Edit - "Name" field can't be translated Fixed. -translation item $ Rough / Finish - Edit/Update - After changing the Fixed. geometry associated to the operation if it has a large initial stock Alphacam crashes BTL Translator - Only one file is created if parts have the Fixed. same name BTL Translator - Support for OUTLINE process Implemented Style - 3D Machining - Constant Cusp - Boundary is not Fixed. shown on operation associations on project manager Alphacam support the loading of Solidworks 2014 parts Alphacam 2014 R1 supports the loading of Solidworks 2014 part files (.sldprt) Simulation - Wrong message displayed for program stops Fixed API - Stone - Add Cut Surface/Solid with Disk members Implemented. Vero Software Limited 23 of 34

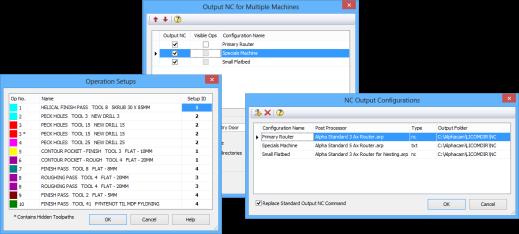

24 Nowe Funkcje w Alphacam 2013 R2 Wsparcie dla Windows 8 Alphacam 2013 R2 został przetestowany pod względem kompatybilności z systemem operacyjnym Windows 8. Należy pamiętać, że Alphacam nie jest przeznaczony do systemu Windows NT. Nowa Symulacja Bryłowa Alphacam 2013 R2 wprowadza wstępne wdrożenie nowego modułu symulacji bryłowej. Nowy moduł przynosi wiele usprawnień i obejmuje wsparcie dla: Komponentów konfiguracji maszyny Operacji frezowania Obróbek 3-osiowych 4\5 osi indeksowanych 4\5 osi symultanicznych Różnych konfiguracji kinematyki obrabiarki Dodatkowe kombinacje obrotu części XY Nowy Menadżer Programów NC Dodatek zapewnia zwiększoną funkcjonalność dla programów NC zapisywanych w Alphacam: Zapis jednego lub wielu konfiguracji: o Lokalizacji plików o Typów pliku o Postprocesora Zapis konkretnych operacji obróbczych do oddzielnych plików NC Vero Software Limited 24 of 34

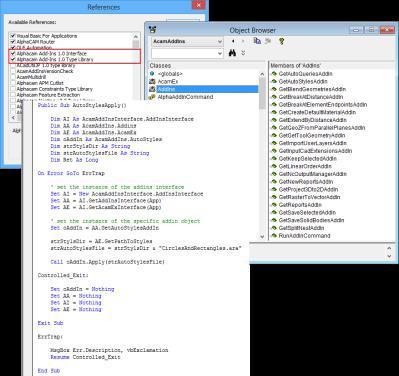

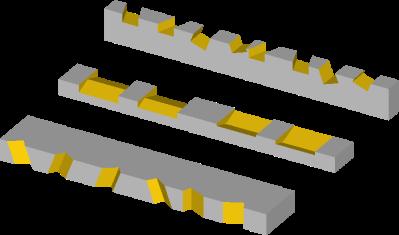

25 Rozbudowa API Wiele dodatków, może być teraz sterowanych programowo przez Add-Ins Alphacam 1.0 Type Library, zapewniając dodatkowe wsparcie / elastyczność specjalnych projektów i aplikacji na zamówienie. Auto Menadżer Warstw Auto Style Menadżer programów NC Zmień Raster na Vector Raporty Nesting Oraz więcej... Translator BTL Wsparcie Procesu Translator BTL został ulepszony, zawiera layout konfiguracji oraz wspiera następujące procesy: Klinowe Na zakładkę Połączenie okrągłe Swobodny kontur Ulepszenia W Wytwarzaniu Drzwi (CDM) Nowa funkcja wierceń uchwytów Wsparcie strefy Nestingu Zwiększona wydajność Vero Software Limited 25 of 34

26 Ulepszenia Part Modeler Importer plików CAD jest teraz zaimplementowany w licencji Part Modeler o NX, ACIS, Inventor, CATIA V5, Creo Parametric Polecenie Przenieś Ścianę o Przenoszenie kieszeni oraz wysp wokół modelu. Mogą być przeniesione z pierwotnego położenia, względem punktu zerowego lub w stosunku do pozycji zdefiniowanej przez użytkownika za pomocą translacji lub rotacji. o Modyfikowanie obszarów operacji np. grubość ścianki kieszeni lub wysokość wyspy. Poszczególne ściany można przesuwać za pomocą translacji lub rotacji względem osi XYZ. o Ulepszenia te będą znacznie poprawiać przygotowanie produkcji podczas pracy plikami z zewnętrznego źródła Polecenie Lustro 3D o Kopiuj (Nowy) kopiuje elementy i zachowuje oryginalne elementy. Uwaga: Wszystkie powiązane funkcje, takie jak dane gwintu i wykończenie powierzchni zostaną skopiowane. Jeśli oryginalne operacje są edytowane, lustrzane elementy nie będą aktualizowane. o Przenieś (Nowy) przenosi elementy względem ściany lustra o Odniesienie - kopiuje elementy i zachowuje oryginalne elementy. Uwaga: Wszystkie edytowane operacje będą zaktualizowane do lustrzanych. Wszystkie powiązane operacje takie jak dane gwintu nie będą przeniesione. Polecenie Analizuj Profil o Jeżeli profil jest wyciągany lub tworzony po ścieżce oraz zawiera zaokrąglenia to może być przeanalizowany w celu ich identyfikacji o Okno dialogowe Analizy Profilu zostało ulepszone by ułatwić ocenę i identyfikację problemów Ogólne Ulepszenia Obróbka Cylindryczna Profilu jest dodana już na poziomie modułu Advanced Nowe polecenie Zatrzymaj Program Nowe polecenie Znajdź Operację Ulepszenia Automatycznych Mostków Ulepszenia Oscylacji konturu Udoskonalenia Raportów Fale nowa opcja automatycznego łączenia linii XY fali Dodatek Split Nest polecenie Zapisu Arkusza do Rysunku teraz wspiera tworzenie dokumentów rysunkowych w panelu komend Dużo Ulepszeń API Wiele więcej Vero Software Limited 26 of 34

27 Załącznik A Ulepszenia API w Alphacam 2014 R1. API for Cut Spline or Polyline - ability to set number of cuts in X,Y and Z. Example: Public Sub CutSplineOrPolylineExample() Dim pthellipse As Path Dim pthmaterial As Path Dim splspline As Spline Dim MD As MillData Dim LD As LeadData3D ' Ensure a 5-Axis post is selected App.SelectPost LicomdatPath & "Licomdat\RPosts.alp\Alpha Standard 5 Ax Router.arp" ' Create an ellipse to machine Set pthellipse = ActiveDrawing.CreateEllipse(350, 200, 4, 4, 0, 0) ' Offset the geometry to create a material Set pthmaterial = pthellipse.offset(20, acamright)(1) pthmaterial.setmaterial 0, -30 ' Convert the elliptical path to a spline Set splspline = pthellipse.createspline(0.1) ' Select a tool to machine with App.SelectTool LicomdatPath & "Licomdat\Rtools.alp\User - Waisted Side Cutter mm.art" ' Create the MillData Set MD = App.CreateMillData With MD ' Depths of Cut.DepthOfCut = 15.SafeRapidLevel = 125.Stock = 0.FeedDownDistance = 10.InitialStock = 20.InitialDepthOfCut = 15.NumberOfCuts = 5.Bidirectional = True ' 5-Axis properties.chorderror = 0.05.ProcessType2 = acamprocessmachine_polyline.toolangletype = acamtoolangleperp_to_path.toolangle = 25.PolylineToolSide = acamright ' Create the lead-in/out object Set LD = App.CreateLeadData3D ' Set the lead-in/out properties Vero Software Limited 27 of 34

28 With LD.LeadIn = acamleadboth.radiusin = 20.LengthIn = 20.AngleIn = 90.SideIn = acamleadright.leadout = acamleadboth.radiusout = 20.LengthOut = 20.AngleOut = 90.SideOut = acamleadright.tolerance = 0.1 End With ' Set the lead-in/out object on the defined MillData MD.SetLeadData3D LD ' Select the spline to cut splspline.selected = True ' Machine the spline with the defined MillData.CutPolylines End With End Sub Add a BeforeExit event. BeforeExit has been added to the Events Module: Sub BeforeExit() ' Insert code to execute before Alphacam closes here ' Note: This event is called after the BeforeClose event MsgBox "Before Exit" End Sub Add "Bottom to Top" property to MillData for Helical Z Finishing. Please refer to the file called SurfaceFinishME.bas that is on the DVD in the folder: <DVD>\ExampleFiles\API\VBMacros Z Contour Roughing - Ability to set the roughing tolerance. The roughing tolerance parameter has been added for the Z Contour Roughing cycle. Vero Software Limited 28 of 34

29 Option to Disable "Manual" When Calling LeadData.ShowDialogBox. Example: Public Sub DisableManualLeadInOutOption() Dim LD As LeadData Dim MD As MillData Dim SubOp As SubOperation ' get a suboperation Set SubOp = App.ActiveDrawing.Operations(1).SubOperations(1) ' get the milldata from the suboperation Set MD = SubOp.GetMillData ' get the leaddata from the milldata Set LD = MD.GetLeadData ' disable the manual lead-in/out option LD.AllowManual = False ' show the lead-in/out parameters LD.ShowDialogBox ' (re)set the new leaddata for the milldata MD.SetLeadData LD ' now (re)set the milldata for the suboperation SubOp.SetMillData MD End Sub Add Machining Engine Finishing methods. Please refer to the file called SurfaceFinishME.bas that is on the DVD in the folder: <DVD>\ExampleFiles\API\VBMacros Cut between 2 geometries - Ability to set geometry/toolpath associative. New object Cut2GeosData Example: Public Sub CutBetween2Geos() Dim CutGeos As Cut2GeosData Dim MD As MillData Dim LD As LeadData Dim Tps As Paths Dim geoprog As Path Dim geoaux As Path ' Open the sample drawing App.OpenDrawing LicomdirPath & "Licomdir\CadFiles\CutBetween2Geos.ard" Vero Software Limited 29 of 34

30 ' Select tool to use App.SelectTool LicomdatPath & "Licomdat\RTools.alp\Flat - 10mm.art" ' Create MillData object Set MD = App.CreateMillData 'Put MillData MD.Diameter = 10 MD.ToolNumber = 1 MD.OffsetNumber = 1 MD.SafeRapidLevel = 50 MD.CutFeed = 5000 MD.DownFeed = 1000 MD.XYCorners = 0 MD.LoopRadius = 0 MD.FeedDownDistance = 1 MD.StepLength = 1 MD.ChordError = 0.01 MD.PolylineToolSide = acamright MD.StockXY = 0 MD.StockZ = 0 ' Create the lead data Set LD = App.CreateLeadData 'Put lead data LD.LeadIn = acamleadnone LD.LeadOut = acamleadnone LD.LengthIn = 0 LD.LengthOut = 0 LD.Radius = 0 LD.Angle = 0 MD.SetLeadData LD Set CutGeos = MD.Cut2GeosData With CutGeos ' Set Cut2GeosData object with properties for cutting between 2 geometries.finalxystock = 0.1.FinalZStock = 1.InitialXYStock = 1.InitialZStock = 2.RapidDownDistance = 1 ' Specify the geometry to cut between Set geoprog = ActiveDrawing.Layers("Programming").Geometries(1) Set geoaux = ActiveDrawing.Layers("Auxiliary").Geometries(1) ' Cut between the 2 geometries (geoprog and geoaux) using the defined MillData ' Note: Pairs of vertical 3D Polylines will force the tool to be vertical between these points Set Tps =.CutBetween2Geometries(geoProg, geoaux) End With End Sub Vero Software Limited 30 of 34

31 Add a new Boolean property UseLayerVisibility to the CadInputSettings object. Description: UseLayerVisibility (Boolean) Set to true to use the layer visibility settings from the DXF file, false to make all layers visible. Example: Sub UseLayerVisibilityExample() 'Load example.dxf and force all layers to be visible CadInputSettings.UseLayerVisibility = False App.OpenDxfFile "C:\TestFiles\DXF\Example.dxf", True End Sub API: WheelCutSurfaceData object for "cut surface/solids with disk" Description: New Methods for Cutting Surfaces/Solids with Disks Example: Attribute VB_Name = "SurfaceSolid" Option Explicit Public Sub DiskRoughSolid() App.SelectTool "C:\licomdat\stools.alp\Disk - 150mm dia 5mm thick 1mm rad.ast" Dim SP As SolidPart For Each SP In App.ActiveDrawing.SolidParts SP.Selected = True Next SP Dim MD As MillData Dim WCSD As WheelCutSurfaceData Set MD = App.CreateMillData Set WCSD = MD.WheelCutSurfaceData MD.Stock = 0.5 WCSD.Method = acamwheelsurfacemethodroughing WCSD.UpperZ = 0 WCSD.LowerZ = -60 WCSD.Step = 10 WCSD.ClearancePlane = 150 WCSD.MaximumDepth = 100 WCSD.MaterialTop = 0 WCSD.MinDistForRapid = 0 WCSD.DepthOfCut = 10 WCSD.CleanerCutFeed = 500 WCSD.FeedDownDistance = 2 WCSD.CuttingOrder = acamwheelcutsurfaceorderlevel WCSD.Bidirectional = True WCSD.BottomToTop = True Vero Software Limited 31 of 34

32 End Sub Dim Ps As Paths Set Ps = WCSD.CutSolidsWithDisk 'MsgBox Ps.Count Public Sub DiskGuideCurve() App.SelectTool "C:\licomdat\stools.alp\Disk - 150mm dia 5mm thick 1mm rad.ast" Dim SP As SolidPart For Each SP In App.ActiveDrawing.SolidParts SP.Selected = True Next SP Dim MD As MillData Dim WCSD As WheelCutSurfaceData Set MD = App.CreateMillData Set WCSD = MD.WheelCutSurfaceData MD.Stock = 0.5 WCSD.Method = acamwheelsurfacemethodguidecurvefinishing WCSD.Step = 5 WCSD.ClearancePlane = 200 WCSD.FeedDownDistance = 5 WCSD.Bidirectional = False WCSD.CutDirection = acamwheelcutdirectionplustominus WCSD.ChordTolerance = 0.1 WCSD.SetGuideCurve App.ActiveDrawing.Geometries(1) WCSD.CutSolidsWithDisk End Sub Public Sub DiskFinish() App.SelectTool "C:\licomdat\stools.alp\Disk - 150mm dia 5mm thick 1mm rad.ast" Dim SP As SolidPart For Each SP In App.ActiveDrawing.SolidParts SP.Selected = True Next SP Dim MD As MillData Dim WCSD As WheelCutSurfaceData Set MD = App.CreateMillData Set WCSD = MD.WheelCutSurfaceData MD.Stock = 0.5 WCSD.Method = acamwheelsurfacemethodfinishing WCSD.UpperZ = 0 WCSD.LowerZ = -30 WCSD.Step = 5 WCSD.ClearancePlane = 50 WCSD.FeedDownDistance = 5 WCSD.Bidirectional = True WCSD.BottomToTop = True WCSD.CutDirection = acamwheelcutdirectionminustoplus WCSD.LeadAndLinks = True WCSD.LeadExtensionLength = 5 Vero Software Limited 32 of 34
