1 Pionowe maszyny pakujące i oprzyrządowanie

2

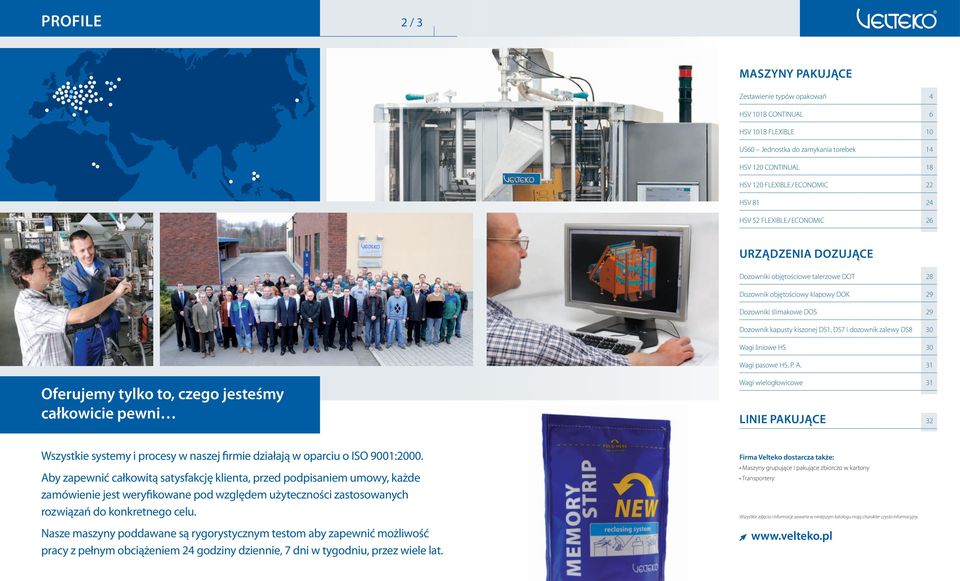

3 PROFILE 2 / 3 MASZYNY PAKUJĄCE Zestawienie typów opakowań 4 HSV 101B CONTINUAL 6 HSV 101B FLEXIBLE 10 US60 Jednostka do zamykania torebek 14 HSV 120 CONTINUAL 18 HSV 120 FLEXIBLE / ECONOMIC 22 HSV HSV 52 FLEXIBLE / ECONOMIC 26 URZĄDZENIA DOZUJĄCE Dozowniki objętościowe talerzowe DOT 28 Dozownik objętościowy klapowy DOK 29 Dozowniki ślimakowe DOS 29 Dozownik kapusty kiszonej DS1, DS7 i dozownik zalewy DS8 30 Wagi liniowe HS 30 Wagi pasowe HS. P. A. 31 Oferujemy tylko to, czego jesteśmy całkowicie pewni Wagi wielogłowicowe 31 LINIE PAKUJĄCE 32 Wszystkie systemy i procesy w naszej firmie działają w oparciu o ISO 9001:2000. Aby zapewnić całkowitą satysfakcję klienta, przed podpisaniem umowy, każde zamówienie jest weryfikowane pod względem użyteczności zastosowanych rozwiązań do konkretnego celu. Nasze maszyny poddawane są rygorystycznym testom aby zapewnić możliwość pracy z pełnym obciążeniem 24 godziny dziennie, 7 dni w tygodniu, przez wiele lat. Firma Velteko dostarcza także: Maszyny grupujące i pakujące zbiorczo w kartony Transportery Wszystkie zdjęcia i informacje zawarte w niniejszym katalogu mają charakter czysto informacyjny.

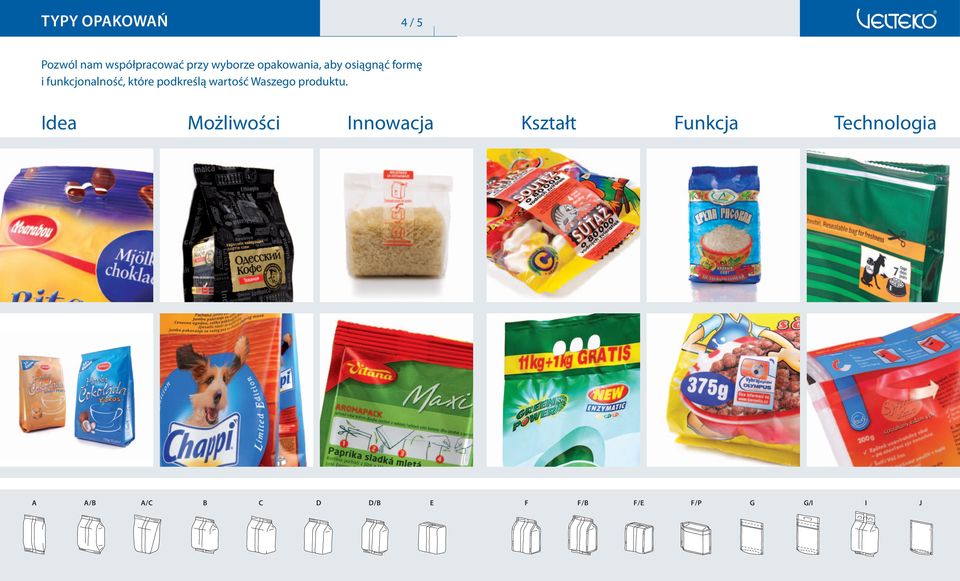

4 TYPY OPAKOWAŃ 4 / 5 Pozwól nam współpracować przy wyborze opakowania, aby osiągnąć formę i funkcjonalność, które podkreślą wartość Waszego produktu. Idea Możliwości Innowacja Kształt Funkcja Technologia A A / B A / C B C D D / B E F F / B F / E F / P G G/I I J

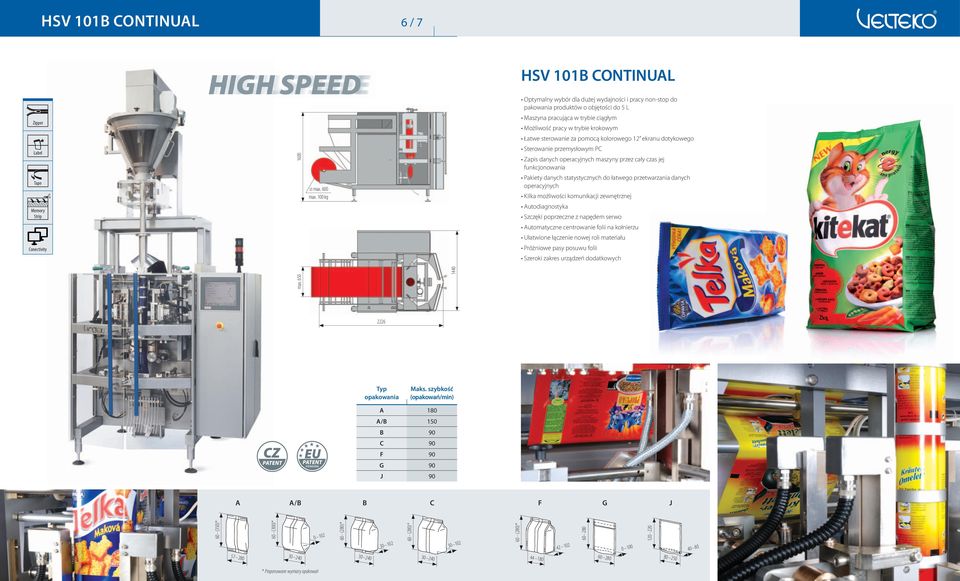

5 HSV 101B CONTINUAL 6 / 7 HSV 101B CONTINUAL Optymalny wybór dla dużej wydajności i pracy non-stop do pakowania produktów o objętości do 5 L Zipper Label Tape Memory Strip Conectivity max Typ opakowania Maks. szybkość (opakowań/min) A 180 A / B 150 B 90 C 90 F 90 G 90 J 90 A A / B B 60 (350)* (300)* (280)* 1600 Ø max. 600 max. 100 kg Maszyna pracująca w trybie ciągłym Możliwość pracy w trybie krokowym Łatwe sterowanie za pomocą kolorowego 12 ekranu dotykowego Sterowanie przemysłowym PC Zapis danych operacyjnych maszyny przez cały czas jej funkcjonowania Pakiety danych statystycznych do łatwego przetwarzania danych operacyjnych Kilka możliwości komunikacji zewnętrznej Autodiagnostyka Szczęki poprzeczne z napędem serwo Automatyczne centrowanie folii na kołnierzu Ułatwione łączenie nowej roli materiału Próżniowe pasy posuwu folii Szeroki zakres urządzeń dodatkowych C F G J (280)* (280)* * Proponowane wymiary opakowań

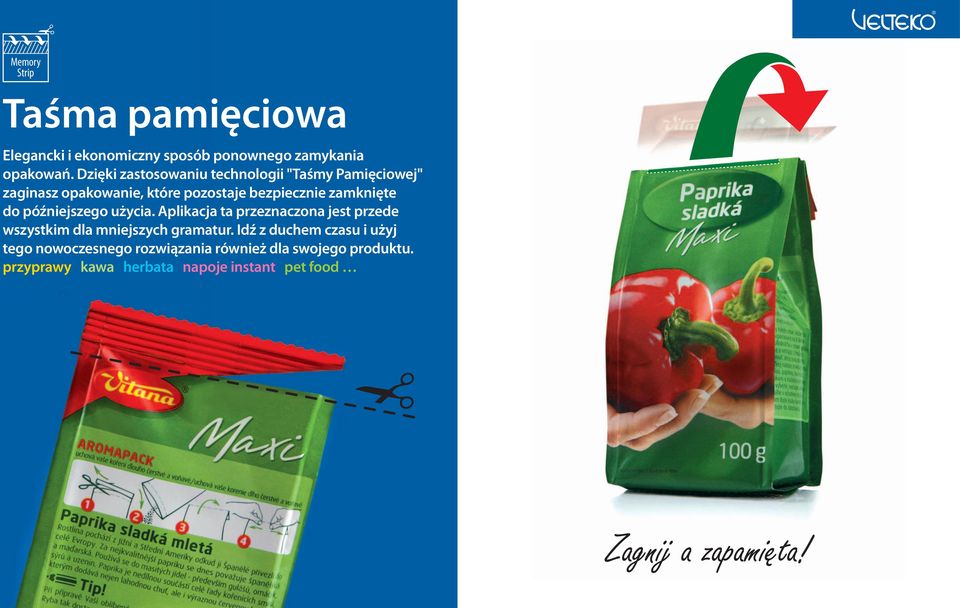

6 Memory Strip Taśma pamięciowa Elegancki i ekonomiczny sposób ponownego zamykania opakowań. Dzięki zastosowaniu technologii "Taśmy Pamięciowej" zaginasz opakowanie, które pozostaje bezpiecznie zamknięte do późniejszego użycia. Aplikacja ta przeznaczona jest przede wszystkim dla mniejszych gramatur. Idź z duchem czasu i użyj tego nowoczesnego rozwiązania również dla swojego produktu. przyprawy kawa herbata napoje instant pet food Zagnij a zapamięta!

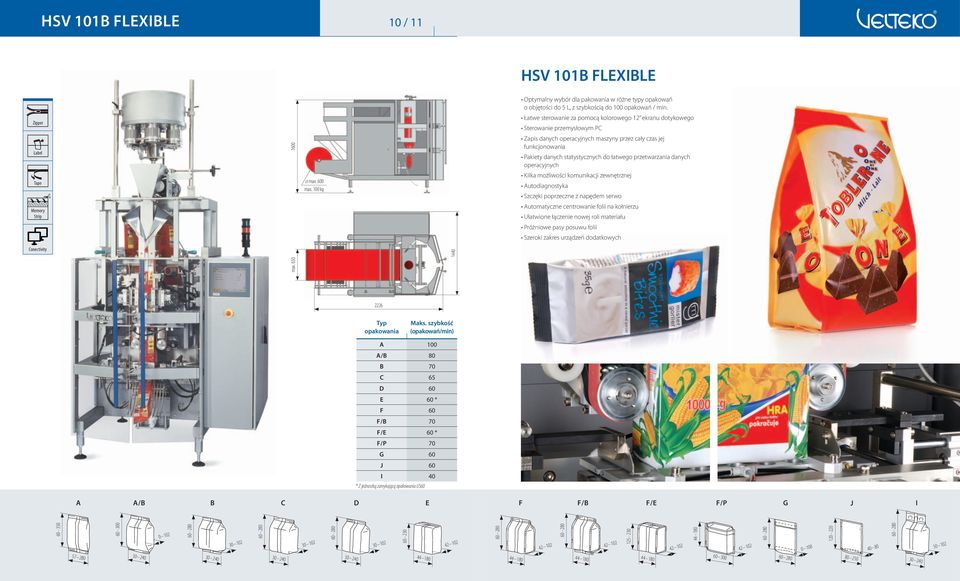

7 HSV 101B FLEXIBLE 10 / 11 HSV 101B FLEXIBLE Optymalny wybór dla pakowania w różne typy opakowań o objętości do 5 L, z szybkością do 100 opakowań / min. Zipper Label Tape Memory Strip F F / B F / E F / P G I max A A / B B C D E Ø max. 600 max. 100 kg Łatwe sterowanie za pomocą kolorowego 12 ekranu dotykowego Sterowanie przemysłowym PC Zapis danych operacyjnych maszyny przez cały czas jej funkcjonowania Pakiety danych statystycznych do łatwego przetwarzania danych operacyjnych Kilka możliwości komunikacji zewnętrznej Autodiagnostyka Szczęki poprzeczne z napędem serwo Automatyczne centrowanie folii na kołnierzu Ułatwione łączenie nowej roli materiału Próżniowe pasy posuwu folii Szeroki zakres urządzeń dodatkowych Conectivity Typ opakowania Maks. szybkość (opakowań/min) A 100 A / B 80 B 70 C 65 D 60 E 60 * F 60 F / B 70 F / E 60 * F / P 70 G 60 J 60 I 40 * Z jednostką zamykającą opakowania US60 J

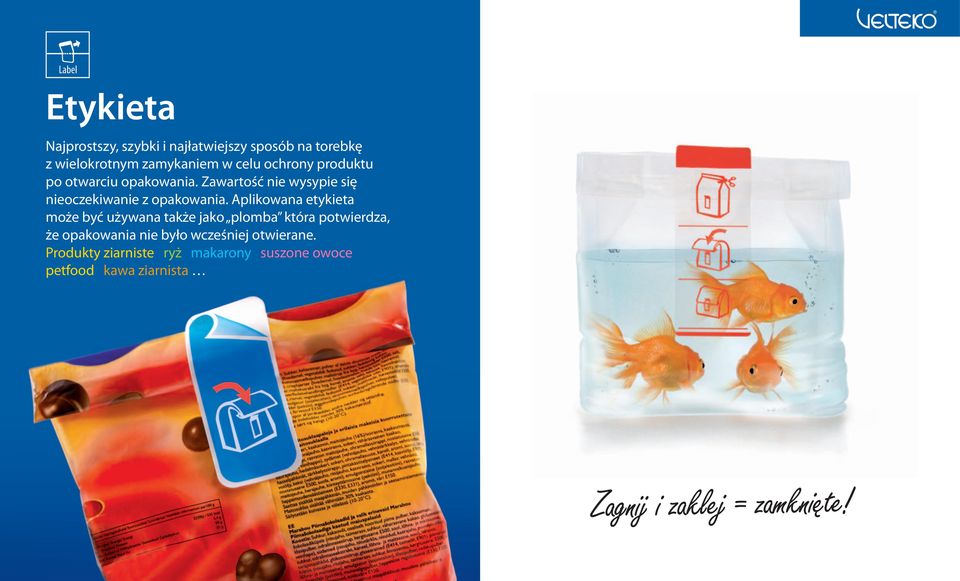

8 Label Etykieta Najprostszy, szybki i najłatwiejszy sposób na torebkę z wielokrotnym zamykaniem w celu ochrony produktu po otwarciu opakowania. Zawartość nie wysypie się nieoczekiwanie z opakowania. Aplikowana etykieta może być używana także jako plomba która potwierdza, że opakowania nie było wcześniej otwierane. Produkty ziarniste ryż makarony suszone owoce petfood kawa ziarnista Zagnij i zaklej = zamknięte!

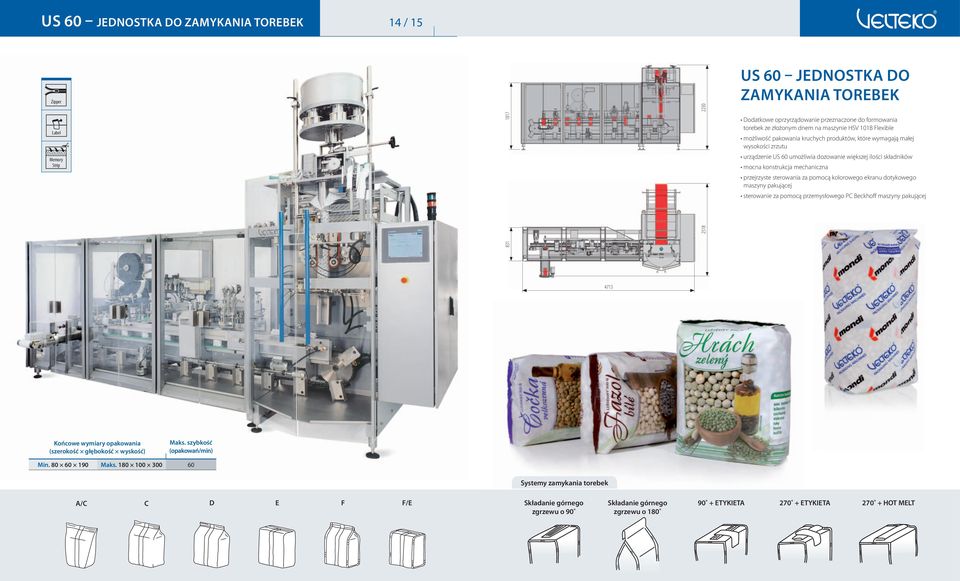

9 US 60 JEDNOSTKA DO ZAMYKANIA TOREBEK 14 / 15 Zipper 2230 US 60 JEDNOSTKA DO ZAMYKANIA TOREBEK Label Memory Strip 1817 Dodatkowe oprzyrządowanie przeznaczone do formowania torebek ze złożonym dnem na maszynie HSV 101B Flexible możliwość pakowania kruchych produktów, które wymagają małej wysokości zrzutu urządzenie US 60 umożliwia dozowanie większej ilości składników mocna konstrukcja mechaniczna przejrzyste sterowania za pomocą kolorowego ekranu dotykowego maszyny pakującej sterowanie za pomocą przemysłowego PC Beckhoff maszyny pakującej Końcowe wymiary opakowania (szerokość głębokość wyskość) Maks. szybkość (opakowań/min) Min Maks Systemy zamykania torebek A/C C D E F F/E Składanie górnego zgrzewu o 90 Składanie górnego zgrzewu o ETYKIETA ETYKIETA HOT MELT

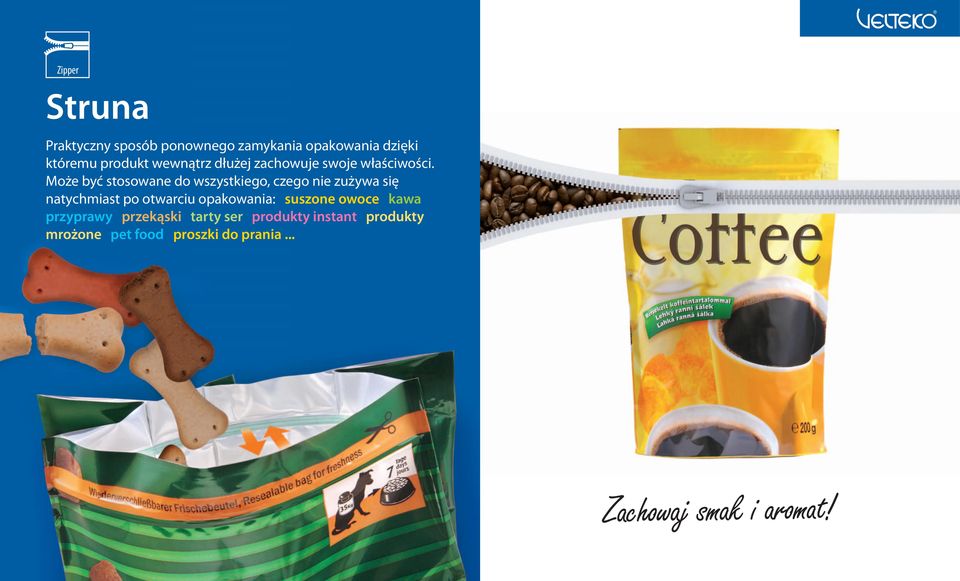

10 Zipper Struna Praktyczny sposób ponownego zamykania opakowania dzięki któremu produkt wewnątrz dłużej zachowuje swoje właściwości. Może być stosowane do wszystkiego, czego nie zużywa się natychmiast po otwarciu opakowania: suszone owoce kawa przyprawy przekąski tarty ser produkty instant produkty mrożone pet food proszki do prania... Zachowaj smak i aromat!

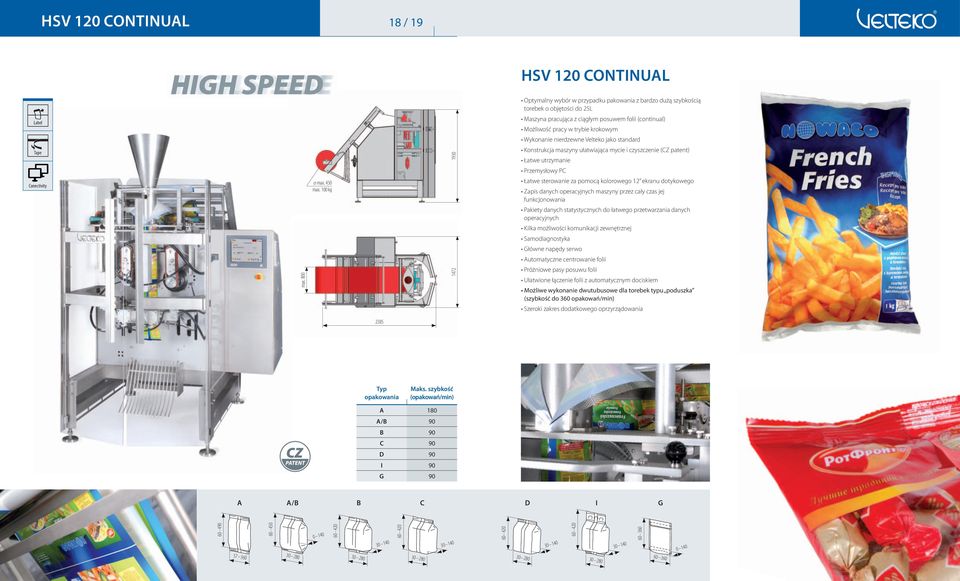

11 HSV 120 CONTINUAL 18 / 19 HSV 120 CONTINUAL Optymalny wybór w przypadku pakowania z bardzo dużą szybkością torebek o objętości do 25L Label Tape Conectivity max. 800 Ø max. 450 max. 100 kg 1930 Maszyna pracująca z ciągłym posuwem folii (continual) Możliwość pracy w trybie krokowym Wykonanie nierdzewne Velteko jako standard Konstrukcja maszyny ułatwiająca mycie i czyszczenie (CZ patent) Łatwe utrzymanie Przemysłowy PC Łatwe sterowanie za pomocą kolorowego 12 ekranu dotykowego Zapis danych operacyjnych maszyny przez cały czas jej funkcjonowania Pakiety danych statystycznych do łatwego przetwarzania danych operacyjnych Kilka możliwości komunikacji zewnętrznej Samodiagnostyka Główne napędy serwo Automatyczne centrowanie folii Próżniowe pasy posuwu folii Ułatwione łączenie folii z automatycznym dociskiem Możliwe wykonanie dwutubusowe dla torebek typu poduszka (szybkość do 360 opakowań/min) Szeroki zakres dodatkowego oprzyrządowania Typ opakowania Maks. szybkość (opakowań/min) A 180 A / B 90 B 90 C 90 D 90 I 90 G 90 A A / B B C D I G

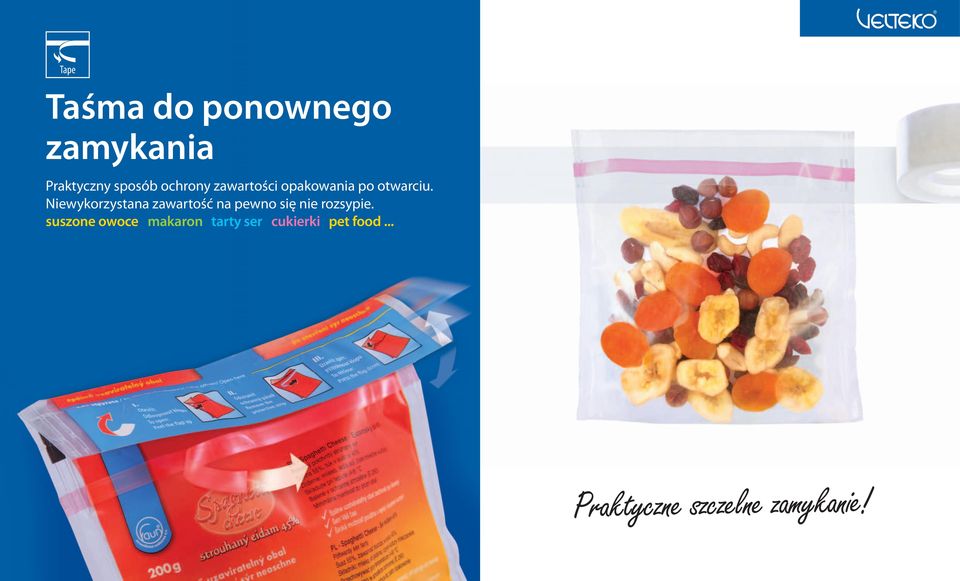

12 Tape Taśma do ponownego zamykania Praktyczny sposób ochrony zawartości opakowania po otwarciu. Niewykorzystana zawartość na pewno się nie rozsypie. suszone owoce makaron tarty ser cukierki pet food... Praktyczne szczelne zamykanie!

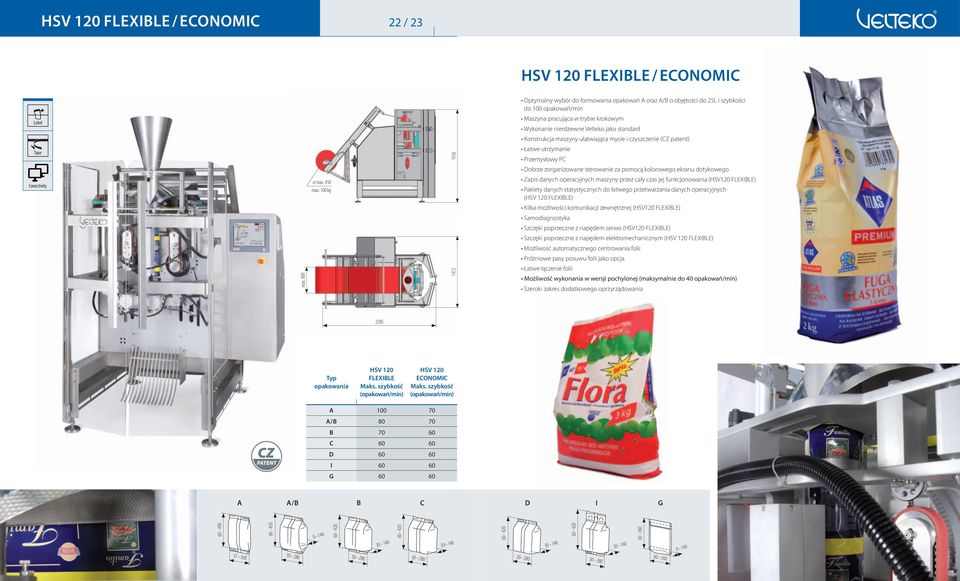

13 HSV 120 FLEXIBLE / ECONOMIC 22 / 23 HSV 120 FLEXIBLE / ECONOMIC Optymalny wybór do formowania opakowań A oraz A/B o objętości do 25L i szybkości do 100 opakowań/min Label Tape Conectivity max. 800 Ø max. 450 max. 100 kg 1930 Maszyna pracująca w trybie krokowym Wykonanie nierdzewne Velteko jako standard Konstrukcja maszyny ułatwiająca mycie i czyszczenie (CZ patent) Łatwe utrzymanie Przemysłowy PC Dobrze zorganizowane sterowanie za pomocą kolorowego ekranu dotykowego Zapis danych operacyjnych maszyny przez cały czas jej funkcjonowania (HSV120 FLEXIBLE) Pakiety danych statystycznych do łatwego przetwarzania danych operacyjnych (HSV 120 FLEXIBLE) Kilka możliwości komunikacji zewnętrznej (HSV120 FLEXIBLE) Samodiagnostyka Szczęki poprzeczne z napędem serwo (HSV120 FLEXIBLE) Szczęki poprzeczne z napędem elektromechanicznym (HSV 120 FLEXIBLE) Możliwość automatycznego centrowania folii Próżniowe pasy posuwu folii jako opcja Łatwe łączenie folii Możliwość wykonania w wersji pochylonej (maksymalnie do 40 opakowań/min) Szeroki zakres dodatkowego oprzyrządowania Typ opakowania HSV 120 FLEXIBLE Maks. szybkość (opakowań/min) HSV 120 ECONOMIC Maks. szybkość (opakowań/min) A A / B B C D I G A A / B B C D I G

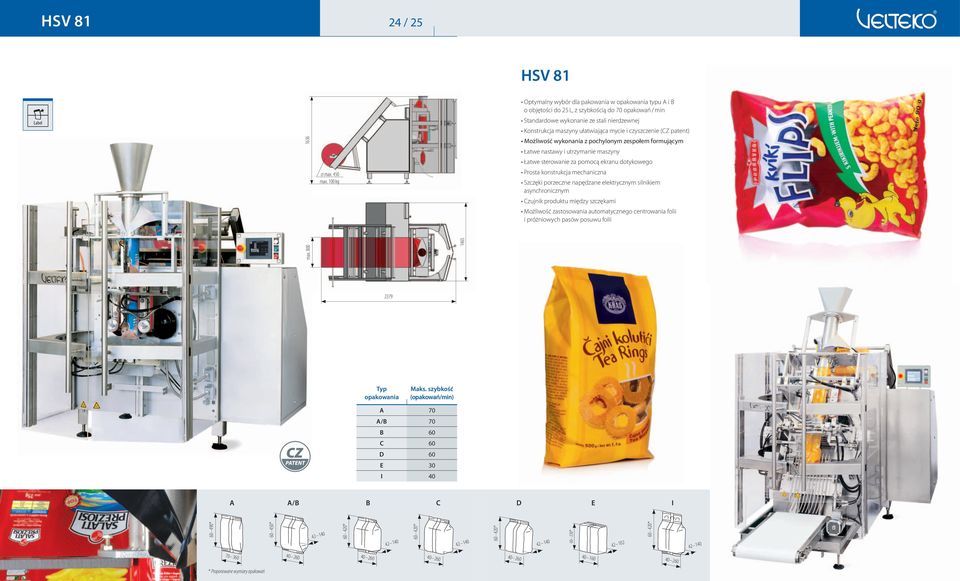

14 HSV / 25 HSV 81 Optymalny wybór dla pakowania w opakowania typu A i B o objętości do 25 L, z szybkością do 70 opakowań / min Label 1636 Ø max. 450 max. 100 kg Standardowe wykonanie ze stali nierdzewnej Konstrukcja maszyny ułatwiająca mycie i czyszczenie (CZ patent) Możliwość wykonania z pochylonym zespołem formującym Łatwe nastawy i utrzymanie maszyny Łatwe sterowanie za pomocą ekranu dotykowego Prosta konstrukcja mechaniczna Szczęki porzeczne napędzane elektrycznym silnikiem asynchronicznym Czujnik produktu między szczękami Możliwość zastosowania automatycznego centrowania folii i próżniowych pasów posuwu folii 2379 A A / B B C D E I * * * * * * * max Typ opakowania Maks. szybkość (opakowań/min) A 70 A / B 70 B 60 C 60 D 60 E 30 I * Proponowane wymiary opakowań

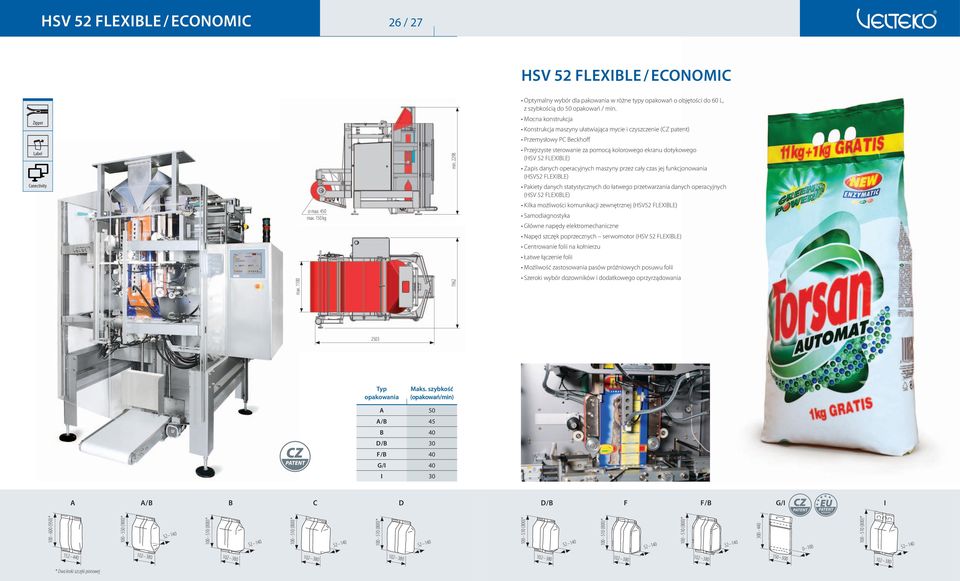

15 HSV 52 FLEXIBLE / ECONOMIC 26 / 27 HSV 52 FLEXIBLE / ECONOMIC Optymalny wybór dla pakowania w różne typy opakowań o objętości do 60 L, z szybkością do 50 opakowań / min. Zipper Label Conectivity max Ø max. 450 max. 150 kg min Mocna konstrukcja Konstrukcja maszyny ułatwiająca mycie i czyszczenie (CZ patent) Przemysłowy PC Beckhoff Przejrzyste sterowanie za pomocą kolorowego ekranu dotykowego (HSV 52 FLEXIBLE) Zapis danych operacyjnych maszyny przez cały czas jej funkcjonowania (HSV52 FLEXIBLE) Pakiety danych statystycznych do łatwego przetwarzania danych operacyjnych (HSV 52 FLEXIBLE) Kilka możliwości komunikacji zewnętrznej (HSV52 FLEXIBLE) Samodiagnostyka Główne napędy elektromechaniczne Napęd szczęk poprzecznych serwomotor (HSV 52 FLEXIBLE) Centrowanie folii na kołnierzu Łatwe łączenie folii Możliwość zastosowania pasów próźniowych posuwu folii Szeroki wybór dozowników i dodatkowego oprzyrządowania Typ opakowania Maks. szybkość (opakowań/min) A 50 A / B 45 B 40 D / B 30 F / B 40 G/I 40 I 30 A A / B B C D D / B F F / B G/I I (950)* (900)* (800)* (800)* (800)* (800)* (800)* (800)* (800)* * Dwa kroki szczęki pionowej

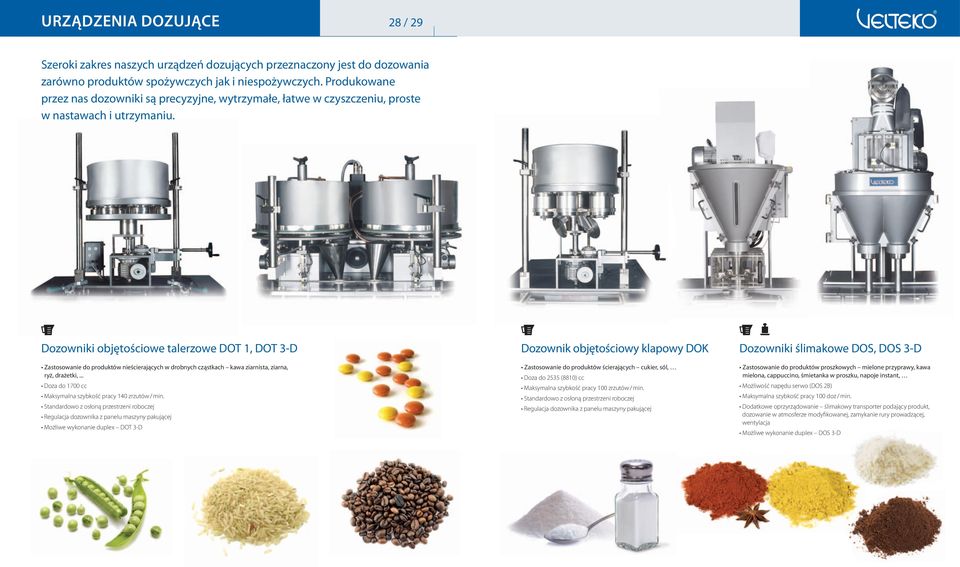

16 URZĄDZENIA DOZUJĄCE 28 / 29 Szeroki zakres naszych urządzeń dozujących przeznaczony jest do dozowania zarówno produktów spożywczych jak i niespożywczych. Produkowane przez nas dozowniki są precyzyjne, wytrzymałe, łatwe w czyszczeniu, proste w nastawach i utrzymaniu. Dozowniki objętościowe talerzowe DOT 1, DOT 3-D Zastosowanie do produktów nieścierających w drobnych cząstkach kawa ziarnista, ziarna, ryż, drażetki,... Doza do 1700 cc Maksymalna szybkość pracy 140 zrzutów / min. Standardowo z osłoną przestrzeni roboczej Regulacja dozownika z panelu maszyny pakującej Możliwe wykonanie duplex DOT 3-D Dozownik objętościowy klapowy DOK Zastosowanie do produktów ścierających cukier, sól, Doza do 2535 (8810) cc Maksymalna szybkość pracy 100 zrzutów / min. Standardowo z osłoną przestrzeni roboczej Regulacja dozownika z panelu maszyny pakującej Dozowniki ślimakowe DOS, DOS 3-D Zastosowanie do produktów proszkowych mielone przyprawy, kawa mielona, cappuccino, śmietanka w proszku, napoje instant, Możliwość napędu serwo (DOS 2B) Maksymalna szybkość pracy 100 doz / min. Dodatkowe oprzyrządowanie ślimakowy transporter podający produkt, dozo wanie w atmosferze modyfikowanej, zamykanie rury prowadzącej, wentylacja Możliwe wykonanie duplex DOS 3-D

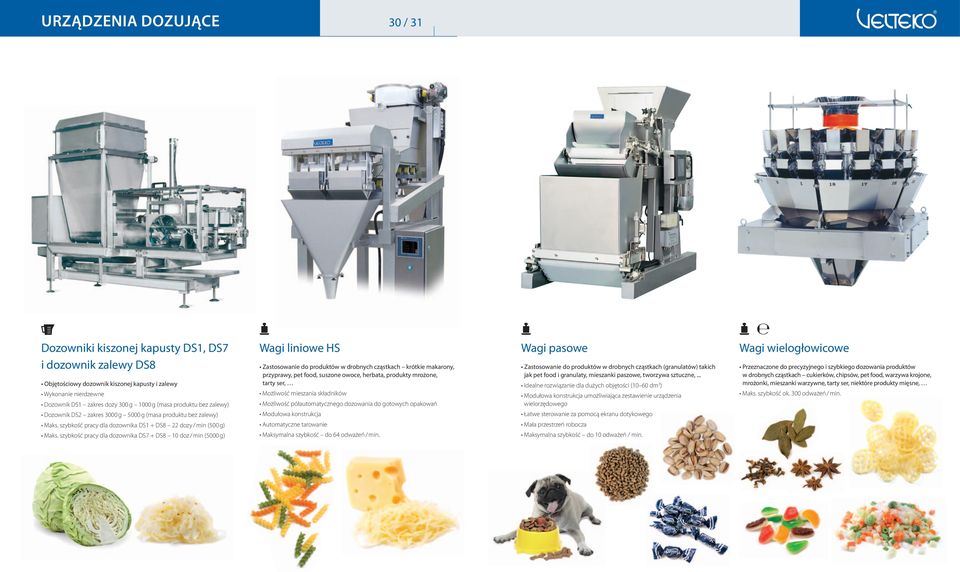

17 URZĄDZENIA DOZUJĄCE 30 / 31 Dozowniki kiszonej kapusty DS1, DS7 i dozownik zalewy DS8 Objętościowy dozownik kiszonej kapusty i zalewy Wykonanie nierdzewne Dozownik DS1 zakres dozy 300 g 1000 g (masa produktu bez zalewy) Dozownik DS2 zakres 3000 g 5000 g (masa produktu bez zalewy) Maks. szybkość pracy dla dozownika DS1 + DS8 22 dozy / min (500 g) Maks. szybkość pracy dla dozownika DS7 + DS8 10 doz / min (5000 g) Wagi liniowe HS Zastosowanie do produktów w drobnych cząstkach krótkie makarony, przyprawy, pet food, suszone owoce, herbata, produkty mrożone, tarty ser, Możliwość mieszania składników Możliwość półautomatycznego dozowania do gotowych opakowań Modułowa konstrukcja Automatyczne tarowanie Maksymalna szybkość do 64 odważeń / min. Wagi pasowe Zastosowanie do produktów w drobnych cząstkach (granulatów) takich jak pet food i granulaty, mieszanki paszowe, tworzywa sztuczne,... Idealne rozwiązanie dla dużych objętości (10 60 dm 3 ) Modułowa konstrukcja umożliwiająca zestawienie urządzenia wielorzędowego Łatwe sterowanie za pomocą ekranu dotykowego Mała przestrzeń robocza Maksymalna szybkość do 10 odważeń / min. Wagi wielogłowicowe Przeznaczone do precyzyjnego i szybkiego dozowania produktów w drobnych cząstkach cukierków, chipsów, pet food, warzywa krojone, mrożonki, mieszanki warzywne, tarty ser, niektóre produkty mięsne, Maks. szybkość ok. 300 odważeń / min.

18 LINIE PAKUJĄCE 32 / 33 Zapewniamy profesjonalną i kompletną dostawę linii pakujących obejmującą projekt, wykonanie, montaż, instalację, rozruch, szkolenie obsługi i testy. Wszystko zależnie od potrzeb naszych klientów. Maszyny pakujące zbiorczo do opakowań kartonowych Maszyny pakujące Urządzenia dozujące
