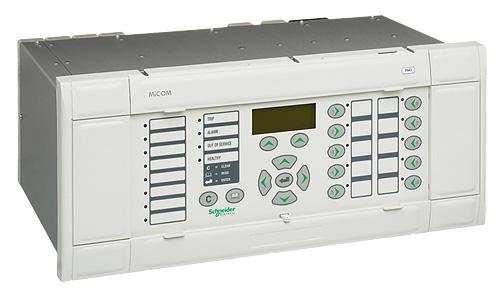

1 1 MiCOM P645 Zabezpieczenie Różnicowe Transformatora Mocy P645 80TE Transformator mocy jest najważniejszym i najdroższym elementem systemu na stacji energetycznej. Dlatego kluczowym elementem automatyki zabezpieczeniowej jest zapewnienie niezawodnej i szybkiej ochrony dla tego typu obiektu. Wymagania te są realizowane między innymi przez zastosowanie adaptacyjnych technik pomiarowych oraz dedykowanych algorytmów pracy wewnętrznych funkcji zabezpieczeniowych. Programowalna logika działania wykorzystująca bramki OR, AND oraz NOT pozwala użytkownikowi zrealizować nietypowe automatyki stacyjne. Różnorodność protokołów komunikacyjnych (w tym redundantny IEC61850) umożliwia pracę przekaźnika w wielu systemach kontroli i nadzoru zabezpieczeń. KORZYŚCI Szybkie i pewne zabezpieczenie różnicowe dedykowane dla transformatorów i autotrasformatorów Ograniczone zabezpieczenie ziemnozwarciowe Dodatkowe funkcje napięciowe i częstotliwościowe Wybór spośród kilku dostępnych protokołów komunikacyjnych, w tym IEC Programowalne klawisze funkcyjne Programowalna logika działania (schematy PSL) Bogate funkcje rejestracji zakłóceń ZASTOSOWANIE MiCOM P645 dedykowany jest do ochrony transformatorów cztero- lub pięciouzwojeniowych. Standardowo posiada jedno wejście pomiarowe napięcia w celu realizacji zabezpieczenia od przewzbudzenia U/f. Opcjonalnie jednak można urządzenie doposażyc w dodatkowe 3 wejścia pomiarowe, co pozwoli na realizację kierunkowych kryteriów nadprądowych i ekspozycję wartości pomiarowych na wyświetlaczu. Oprócz klasycznych aplikacji transformatorowych P645 może być wykorzystany do zabezpieczania dławików i silników synchronicznych. Oprócz podstawowej funkcji zabezpieczenia różnicowego P645 wyposażony jest w szereg funkcji rezerwowych dających możliwość kompleksowego zabezpieczenia chronionego obiektu. Niewykorzystane funkcje są niewidoczne w menu urządzenia do czasu ich aktywacji.

2 2 ANSI IEC Features P645 Liczba uzwojeń transformatora 5 Liczba obwodów pomiarowych napięcia 1 lub 4 87T LzdPDIF Różnicowe transformatora 64 SenRefPDIF Ograniczone ziemnozwarciowe 50/51 OcpPTOC Nadprądowe fazowe bezkierunkowe 50N/51N Ef_PTOC Nadprądowe ziemnozwarciowe bezkierunkowe 67/67N RDIR Nadprądowe fazowe i ziemnozwarciowe kierunkowe opcja 49 ThmPTTR Przeciążeniowe (model cieplny) 24 PVPH Przewzbudzenie U/f 46 NgcPTOC Nadprądowe składowej przeciwnej 51V Nadprądowe z kontrolą napięciową 50BF RBRF Lokalna rezerwa wyłącznikowa (5 wyłączników) 27/59/59N PTUV/PTOV Podnapięciowe, Nadnapięciowe, Nadnapięciowe składowej zerowej opcja 47 NSPTOV Nadnapięciowe składowej przeciwnej opcja 81U/81O PTUF/PTOF Podczęstotliwościowe, Nadczęstotliwościowe opcja LoL Stopień zużycia urządzenia VTS Kontrola napięciowych obwodów pomiarowych opcja CTS Kontrola prądowych obwodów pomiarowych TCS Kontrola obwodu wyłączającego RTD RtfPTTR Kontrola 10 czujników temperaturowych RTD Pt100 opcja CLIO PTUC 4 wejścia / 4 wyjścia analogowe ma opcja OptGGIO Wejścia cyfrowe (max.) RlyGGIO Wyjścia przekaźnikowe (max.) FnkGGIO Klawisze funkcyjne 10 LedGGIO Programowalne diody LED (trójkolorowe) 18 PSL Programowalna logika Liczba grup nastaw 4 Wyjścia przekaźnikowe silnoprądowe (HB) 0 / 4 / 8 RS232 (przedni port) RS485/Optic/Ethernet (tylny port) RS232/RS485 (drugi port) Synchronizacja czasu IRIG-B Telezabezpieczenie InterMiCOM bezpośredniej komunikacji przekaźnik-przekaźnik poprzez RS232 opcja opcja opcja

3 3 OGÓLNA CHARAKTERYSTYKA W uzupełnieniu do prezentowanych w tabeli funkcji zabezpieczeniowych, P645 posiada następujące cechy związane z pomiarami, funkcjami kontrolnymi i diagnostycznymi. Wyświetlanie wszystkich wielkości mierzonych bezpośrednio i wyliczanych Kontrola stanu wyłącznika. Kontrola obwodu wyłączania wyłącznika 4 alternatywne grupy nastaw Wirtualne wejścia sterujące Lokalizator miejsca zwarcia Programowalne schematy logiczne PSL Programowalne wejścia i wyjścia binarne Rejestrator zdarzeń Rejestrator zakłóceń (przebiegi graficzne) Konfigurowalne wielokolorowe diody Porty komunikacji lokalnej i zdalnej Obsługa wielu rodzajów protokołów Opcje synchronizacji czasu Możliwość edycji tekstu menu Wielopoziomowe zabezpieczenie hasłem dostępu do danych System autotestów Przyjazna dla użytkownika struktura menu Irozn WYŁĄCZENIE BLOKOWANIE FUNKCJE ZABEZPIECZENIOWE Zabezpieczenie różnicowe Dopasowanie amplitudy Bazując na prądach strony pierwotnej przekładników zabezpieczenie MiCOM P645 może być swobodnie dostosowane do potrzeb zabezpieczanego obiektu. Dopasowanie amplitudy odbywa się poprzez wprowadzenie mocy odniesienia dla wszystkich uzwojeń oraz parametrów przekładników. Na tej podstawie są automatycznie określane współczynniki dopasowania. Następnie są one sprawdzane pod względem zgodności z dopuszczalnymi zakresami. Dopasowanie grup wektorowych Dopasowanie grup wektorowych jest realizowane poprzez wprowadzenie wartości liczbowej określającej identyfikator grupy (przesunięcie godzinowe). Dzięki temu algorytm pozwala na dostosowanie zabezpieczenia do każdego typu nawiniętych uzwojeń. Charakterystyka wyłączania Charakterystyka wyłączania zabezpieczenia różnicowego ma dwa punkty przegięcia. Wyłączenie uzależnione jest od wartości prądu hamowania. W nastawach określa się wartość rozruchową dla prądu różnicowego,dwa współczynniki nachylenia krzywej oraz punkt przegięcia dla trzeciego odcinka charakterystyki. Opcjonalnie można nastawić 2 progi HS1 i HS2, przy czym dla HS2 nie są uwzględniane warunki stabilizacji i blokowania od harmonicznych. Opatentowana technika detekcji nasycenia się rdzeni przekładników pomiarowych prądu pozwala na jeszcze bardziej selektywne działanie funkcji różnicowej. Irozn Iham Rys 1: Charakterystyki zabezpieczenia różnicowego Iham Blokada od prądu magnesowania Stabilizacja od wpływu zjawiska magnesowania jest realizowana na bazie kontroli drugiej harmonicznej w prądach różnicowych. Stosunek drugiej harmonicznej do podstawowej w prądach różnicowych jest wykorzystywany jako kryterium działania. Blokada od przewzbudzenia Stabilizacja od wpływu przewzbudzenia jest realizowana na bazie kontroli piątej harmonicznej w prądach różnicowych. Stosunek piątej harmonicznej do podstawowej w prądach różnicowych jest wykorzystywany jako kryterium działania. Kompleksowe zabezpieczenie transformatora mocy

4 4 Zabezpieczenie ograniczone ziemnozwarciowe Zabezpieczenie to rezerwuje pracę zabezpieczenia różnicowego i pozwala na zwiększenie zasięgo sterfy chronionego obiektu (tarnsformatora lub autotransformatora). Dla autotransformatora wykorzystuje się dodatkowo pomiar w trzecim uzwojeniu. Dostępne są 2 tryby pracy: nisko- i wysokoimpedancyjny. Poniższy rysunek pokazuje typową aplikację dla układu niskoimpedancyjnego, gdzie nie wymagane jest zastosowanie dodatkowego rezystora stabilizującego. Rys 2: Ograniczone zabezpieczenie ziemnozwarciowe Zabezpieczenie termiczne przeciążeniowe Dla dowolnej strony transformatora można aktywować zabezpieczenie przeciążeniowe oparte o model cieplny. Dostępne są 2 progi nastawy: alarmowy i wyłączenia. W celu zwiększenia dokładności działania można wykorzystać pomiar temperatury z zewnętrznych czujników Pt100. Zabezpieczenie od przewzbudzenia U/f Funkcja ta wykrywa niedopuszczalne zmiany natężenia magnetycznego w rdzeniu transformatora, które mają miejsce w przypadku zwiększenia wartości napięcia przy jednoczesnym zmniejszeniu częstotliwości. Stan taki może doprowadzić do nasycenia rdzenia i zwiększenia strat w żelazie. Standardowo wykorzystywane jest do tego celu jedno wejście napięciowe. Dostępna w P645 opcja dodatkowych 3 wejść pomiaru U pozwala na wykorzystanie tego zabezpieczenia oddzielnie dla każdego uzwojenia. Urządzenie oferuje 1 próg alarmowy i 4 progi wyłączenia. Lokalna Rezerwa Wyłącznikowa Lokalna rezerwa może być wykorzystywana do wyłączania wyłączników położonych bliżej źródła zasilania lub pobudzania rezerwowej cewki wyłączającej wyłącznika w przypadku jego awarii. Automatyka LRW może być również pobudzana z innych urządzeń zewnętrznych. ZABEZPIECZENIA REZERWOWE Zabezpieczenia nadprądowe Dla każdego uzwojenia, gdzie prąd jest bezpośrednio mierzony lub wyliczany z sumy wektorowej innych prądów, dostępne są następujące funkcje: Nadprądowe składowej zgodnej (fazowe) Nadprądowe fazowe z kontrolą napięciową Nadprądowe składowej przeciwnej (asymetria) Nadprądowe ziemnozwarciowe Każdy człon nadprądowy ma cztery niezależne stopnie działania. Mogą one być ustawiane jako bezkierunkowe lub kierunkowe (dla opcji 4 przekładników napięciowych). Wszystkie stopnie mogą działać wg charakterystyk niezależnych lub jednej z 10 charakterystyk zależnych IDMT (IEC i IEEE). Zabezpieczenie ziemnozwarciowe może działać w oparciu o bezpośrednio zmierzony lub wyliczony z fazowych prąd ziemnozwarciowy. Pierwszy sposób ma zastosowanie w przypadku skutecznie uziemionego punktu neutralnego transformatora i zainstalowania w tym obwodzie dedykowanego przekładnika. Drugi sposób wykorzystywany jest dla uzwojeń połączonych w trójkąt. Funkcja zabezpieczenia nadprądowego z kontrolą napięcia zapewnia rezerwę zabezpieczeniową w przypadku odległych zwarć fazowych, gwarantując równocześnie niewrażliwość urządzenia na pracę linii pod obciążeniem roboczym. Zabezpieczenia napięciowe W przypadku gdy P645 wyposażony jest w dodatkowe 3 przekładniki napięciowe, dostępne są po 2 stopnie dla każdej funkcji: pod-, nadnapięciowej oraz nadnapięciowej składowej zerowej. Funkcje te są szczególnie przydatne przy wykrywaniu błędów regulacji napięcia. Dodatkowo istnieje możliwość konfiguracji jednego stopnia zabezpieczenia nadnapięciowego składowej przeciwnej. Zabezpieczenia częstotliwościowe W urządzeniu dostępne są 4 niezależnie nastawianych stopnii podczęstotliwościowe oraz 2 nadczęstotliwościowe. Mogą być one wykorzystane w układach odciążenia mocy. Funkcje niezbędne do ochrony dowolnego typu transformatora

5 5 STEROWANIE I DIAGNOSTYKA Kontrola obwodów napięciowych W przypadku wykrycia zaniku jednego, dwóch lub trzech sygnałów z przekładników napięciowych, pobudzana jest sygnalizacja i blokowane są napięciowe człony zabezpieczeniowe. Sygnalizacja i blokowanie mogą być pobudzane również przez skonfigurowane w tym celu wejście cyfrowe. Kontrola obwodów prądowych Kontrola obwodów prądowych służy do wykrycia zaniku sygnału prądowego z fazowego przekładnika prądowego i może być wykorzystana do zablokowania działania poszczególnych członów zabezpieczeniowych. POMIARY I REJESTRACJA DANYCH MiCOM P645 umożliwia pomiar i przechowywanie wartości wielu wielkości. Wszystkie zdarzenia, zwarcia oraz zakłócenia są zapisywane z rozdzielczością 1 ms. Dodatkowe złącze IRIG-B zapewnia dokładną synchronizację czasu. Bateria litowa zapewnia bezpieczeństwo zapisanych danych oraz zasilanie dla wewnętrznego zegara przekaźnika w przypadku zaniku napięcia zasilania. Stan baterii jest kontrolowany, a jej umieszczenie na zewnętrznej płycie przekaźnika, umożliwia łatwą wymianę. Programowalna logika działania Programowalna logika działania pozwala użytkownikowi modyfikować funkcje kontrolne i zabezpieczeniowe przekaźnika. Jest również pomocna przy konfigurowaniu wejść cyfrowych, wyjść przekaźnikowych i diod LED. Logika programowalna pozwala na wykorzystanie bramek logicznych oraz bloków czasowych. Bramki OR, AND posiadają możliwość negowania sygnałów na wejściach i wyjściach. Można również tworzyć sprzężenia zwrotne. Wymagana logika działania jest wprowadzana do edytora z pakietu MiCOM S1 Studio, a następnie przesyłana bezpośrednio do przekaźnika. Układ logiki jest przejrzysty i opiera się na wykorzystaniu gotowych elementów graficznych odwzorowujących wszystkie stany logiczne danych funkcji. Schematy logiczne mogą być także odczytywane z przekaźnika, a następnie modyfikowane za pomocą edytora. Pomiary Wszystkie pomiary dostępne w wartościach pierwotnych lub wtórnych mogą być przeglądane na podświetlanym wyświetlaczu przekaźnika lub za pośrednictwem portu komunikacyjnego. P645 oferuje szeroki zakres wielkości mierzonych: prądy fazowe, różnicowe, hamowania i ziemnozwarciowe napięcia, (składowe zgodne, przeciwne i zerowa), moce, energie, cosϕ, temperaturę. Rejestrator zdarzeń W pamięci nieulotnej przekaźnika zapisywanych jest do 512 zdarzeń, które są dostępne bezpośrednio z wyświetlacza przekaźnika lub poprzez port komunikacyjny. Rejestrator zakłóceń Wbudowany rejestrator zakłóceń umożliwia zachowania w pamięci nieulotnej przekaźnika do 50 przebiegów, z których każdy może trwać do 1,5s. Wszystkie kanały oraz sygnały pobudzające rejestrator mogą być konfigurowane przez użytkownika. Dane przebiegów dostępne są poprzez port komunikacyjny. Dzięki zapisowi w formacie COMTRADE, obróbka danych możliwa jest zarówno w pakiecie oprogramowania MiCOM S1 Studio, jak i za pomocą innych programów obsługujących ten format. Rys 3: Edytor programowalnej logiki PSL Elastyczność w tworzeniu struktur logicznych Rejestrator zwarć MiCOM P645 może zarejestrować w pamięci nieulotnej 5 ostatnich zakłóceń. Dla każdego zakłócenia zapisywane są następujące informacje: Faza, w której zaistniało zakłócenie Zabezpieczenie, które zadziałało Aktywna grupa nastaw Czas zadziałania zabezpieczenia i wyłączenia wyłącznika Wartości prądów różnicowych i hamowania

6 6 SAMOKONTROLA Układ autotestów przeprowadzanych podczas pracy przekaźnika zapewnia wysoki stopień niezawodności działania. Wyniki przeprowadzonych samoczynnie testów rejestrowane są w nieulotnej pamięci przekaźnika. Funkcje testujące uruchamiane z klawiatury na panelu czołowym przekaźnika umożliwiają sprawdzanie wielkości wejściowych, stan wejść cyfrowych, wyjść przekaźnikowych oraz wybranych logik wewnętrznych. Odrębny port kontrolny umieszczony z przodu przekaźnika umożliwia dostęp do informacji o stanie wyjść cyfrowych oraz stanów poszczególnych członów zabezpieczeniowych. Może on być również wykorzystany przy współpracy z zestawami do testowania. Sygnały testujące mogą być również przeglądane zdalnie, przez port komunikacyjny RS485 umieszczony w tylnej części przekaźnika. KOMUNIKACJA W urządzeniu dostępne są dwa porty komunikacyjne: port umieszczony z tyłu przekaźnika przeznaczony jest do komunikacji zdalnej, port na panelu czołowym służy do komunikacji lokalnej.port szeregowy komunikacji lokalnej umieszczony na płycie czołowej przekaźnika został zaprojektowany do współpracy z oprogramowaniem MiCOM S1 Studio. Obsługuje ono w pełni wszystkie funkcje przekaźnika umożliwiając zaprogramowanie urządzenia w trybie off-line, skonfigurowanie programowalnej logiki działania, odczytanie i przeglądanie zarejestrowanych zdarzeń, zakłóceń i zwarć, bieżące przeglądanie pomiarów, a także realizację operacji łączeniowych. Komunikacja zdalna oparta jest o standard RS485. Każdy wymieniony poniżej protokół można wybrać w momencie zamawiania. Courier / K-bus Modbus IEC (także z optycznym interfejsem) DNP 3.0 IEC (poprzez 100 Mbit/s interfejs Ethernet światłowodowy lub przewodowy) Dodatkowo przekaźnik MiCOM P645 może być wyposażony w drugi port komunikacyjny, który można skonfigurować jako RS232, RS485 lub K-Bus Protokół IEC udostępnia szybki transfer danych raportowanie, odczyt rejestracji oraz synchronizację czasu. Dodatkowo możliwy jest montaż karty redundantnego ethernetu w kilku opcjach (pierścień Self Healing, RSTP oraz promieniowy Dual Homing). Pozwala to na zwiększenie bezpieczeństwa transmisji danych w przypadku uszkodzenia jednego z pierścieni komunikacyjnych. P645 posiada 64 wejścia wirtualne dedykowane dla standardu GOOSE. SPRZĘT W P645 możliwe jest zwiększenie liczby wejść/ wyjść binarnych poprzez zamontowanie dodatkowego modułu. Dodatkowo urządzenie może być wyposażone w 4 lub 8 wyjść silnoprądowych. Dzięki temu dopuszcza się zastosowanie P645 w aplikacjach WN z dowolnymi typami wyłączników. Wszystkie wejścia cyfrowe są izolowane optycznie i mogą być zasilane z wewnętrznego źródła +48 Vdc. Wyjścia przekaźnikowe mogą działać z podtrzymaniem lub bez. Obwody prądowe są automatycznie zwierane w przypadku demontażu modułu wejść analogowych.

7 7 WYMIARY MiCOM P645 obudowa 60TE 12 otworów Ø 3.4 Montaż zatablicowy A - otwory technologiczne B - otwory montażowe Wszystkie wymiary w [mm] Dodatkowa osłona z przewodami

8 8 WYMIARY MiCOM P645 obudowa 80TE 12 otworów Ø 3.4 Montaż zatablicowy A - otwory technologiczne B - otwory montażowe Wszystkie wymiary w [mm] Dodatkowa osłona z przewodami

9 9 PARAMETRY TECHNICZNE Zasilanie Napięcie pomocnicze 24 do 32 Vdc 48 do 110 Vdc i 40 do 100 Vac 110 do 250 Vdc i 100 do 240 Vac Zakres roboczy 19 do 65 Vdc 37 do 150 Vdc i 32 do 110 Vac 87 do 300 Vdc i 80 do 265 Vac Obciążenie znamionowe Stan czuwania: 11 W Dodatkowo przy pobudzonych wejściach/wyjściach binarnych: dla wejść: 0,09 W (24 do 54 V) 0,12 W (110/125 V) 0,19 W (220 V) na każde pobudzone wyjście przekaźnikowe: 0,13 W Czas aktywacji po zaniku napięcia < 11 s Dopuszczalna przerwa w zasilaniu Zgodnie z IEC : 1979: 20 ms dla DC Zgodnie z IEC : 1994: 20 ms dla AC Pobór mocy Obwody prądowe Faza <0.15 VA Ziemnozw. <0.2 VA Obwody napięciowe Faza <0.02 VA Podtrzymanie bateryjne Montaż na panelu przednim pod dolną klapką Typ 1/2 AA. 3,6 V, bateria litowa Wejścia binarne Wejścia logiczne mogą być pobudzane z napięcia wewnętrznego 48V lub ze źródła zewnętrznego. Napięcie zasilania wybierane z menu: (24/27V, 30/34V, 48/54V, 110/125V, 220/250V. Próg pobudzenia: standard 60%-80% lub 50%-70% Un Napięcie zadziałania 19 Vdc Max napięcie. 300 Vdc Czas aktywacji < 2 ms Wyjścia przekaźnikowe Zdolność łączeniowa załączanie 30A (3s) wyłączanie DC 50W rezyst. 62.5W ind. (L/R=50ms) AC 2500VA rezyst. AC 2500VA ind. (cosφ = 0.7) obciążenie trwałe 10A ciągle 30A przez 3 s 250A przez 30 ms Trwałość łączeniowa zestyki obciążone min zadziałań zestyki nieobciążone min zadziałań Cza reakcji < 5 ms Wyjścia przekaźnikowe silnoprądowe (opcja) Napięcie znamionowe: 250 V DC Prąd ciągły: 10 A Prąd krótkotrwały: 250 A przez 0.03 s 30 A przez 3 s Zdolność łączeniowa: 30 A Przerywanie prądu: przy 250 V DC i L/R = 40 ms 10 A przy 250 V DC obc. rezystanc. 30 A Wytrzymałość cieplna Wejścia prądowe 4.0 In przy pracy ciągłej 30 In przez 10s 100 In przez 1s Wejścia napięciowe 2,0 Un przy pracy ciągłej 2,6 Un przez 10 s Waga P645 15,5 kg Warunki środowiskowe Temperatura Zgodnie z IEC : 1988 dla pracy -25 C do +55 C dla składowania -25 C do +70 C Wilgotność Zgodnie z IEC : dni przy wilgotności względnej 93% w temp. 40 C Testy zewnętrzne Wytrzymałość dielektryczna (50/60Hz) IEC kv między wszystkimi zaciskami a uziemieniem 2 kv między zaciskami niezależnych obwodów ANSI C kv między otwartymi zaciskami przekaźników przełącznych i watchdog 1.5 kv między normalnie otwartymi zaciskami przekaźników Wysokie napięcie impulsowe (1.2/50 μs) IEC kv między wszystkimi zaciskami a uziemieniem 0.5 kv między zaciskami niezależnych obwodów

10 10 Zakłócenia na wysokie częstotliwości IEC klasa kv między zaciskami niezależnych obwodów, 1 kv między zaciskami tego samego obwodu Szybkie zakłócenia przejściowe IEC kv napięcie pomocnicze, klasa 4 4 kv inne, klasa 4 Wyładowanie elektrostatyczne IEC kv klasa 4, w powietrzu do panelu czołowego i częsci metalowych 8 kv, klasa 3, w powietrzu do portów komunikacyjnych Impuls radiowy ANSI C V /m 25 MHz do 1000 MHz, 0 i 100% kwadratu modulowanej fali Wytrzymałość na udary ANSI C kv przejściowe, 2,5 kv oscylacyjne między zaciskami wyjściowymi, wejściowymi i obwodem zasilania Kompatybilność elektromagnetyczna 89/336/EEC Zgodność z normami EN EN Znak bezpieczeństwa CE 73/23/EEC Wstrząsy i uderzenia IEC wytrzymałość na wstrząsy, klasa 2 wytrzymałość na uderzenia, klasa 1 Wytrzymałość sejsmiczna IEC klasa 2 Pomiary i rejestracja Typowo 1% lecz 0,5% w zakresie 0,2 do 2 In.Un Prąd 0,05 do 3 In ±1,0 % Napięcie 0,05 do 2 Un ±1.0 % Moc czynna 0,2 do 2 Un i 0,05 do 3 In ±5.0 % Moc bierna 0,2 do 2 Un i 0,05 do 3 In ±5.0 % Moc pozorna 0,2 do 2 Un i 0,05 do 3 In ±5.0 % Energia czynna 0,2 do 2 Un i 0,2 do 3 In ±5.0 % Energia bierna 0,2 do 2 Un i 0,2 do 3 In ±5.0 % Kąt 0 do 360 ±5.0 % Częstotliwość 45 do 65 Hz ±0,025 Hz IRIG-B i zegar czasu rzeczywistego Dopuszczalna odchyłka <±2 s/dzień Gniazdo BNC Izolacja poziom SELV Kabel koncentryczny 50Ω Rejestrator zakłóceń Maks. czas rejestracji Liczba rekordów 50 s min 5 dla 10 s każdy max 50 dla 1 s każdy (8 rekordów po 3 s dla IEC ) Rejestrator zdarzeń i wyłączeń Rekordy zdarzeń podtrzymywane są bateryjnie i mogą być odczytane za pomocą oprogramowania MiCOM S1 Studio lub bezpośrednio z panelu przedniego. Liczba zdarzeń 512 z cechą czasu Liczba wyłączeń 15 Liczba rejestrów autotestu 10 Funkcje zabezpieczeniowe Zabezpieczenie różnicowe Pobudzenie ±5% Odpad 0,95 ±5% Czas działania (dla Irozn>3*Inast): styki standardowe <33 ms styki silnoprądowe <28 ms stopień HS1 <15 ms stopień HS2 <25 ms Powtarzalność <2 ms Zabezpieczenie ograniczone ziemnozwarciowe Pobudzenie ±5% Odpad 0,90 ±5% Czas działania: niskoimpedancyjne <45 ms wysokoimpedancyjne <30 ms Powtarzalność <5% Zabezpieczenie przeciążeniowe Alarm, Wyłączenie ±5% lub 50 ms Powtarzalność ±2,5% Zabezpieczenie od przewzbudzenia U/f Pobudzenie ±5% Odpad 0,98 ±5% Charakterytyka niezależna - czas ±2% lub 50 ms Charakterytyka zależna - czas ±5% lub 50 ms Pomiar U/f ±1% Powtarzalność <1% Zabezpieczenie nadprądowe fazowe i ziemnozwarciowe Pobudzenie ±5% Odpad 0,95 ±5% Charakterytyka niezależna - czas <60 ms Powtarzalność ±1%

11 11 Zabezpieczenie nadprądowe fazowe z kontrolą U Pobudzenie I ±5% lub 20 ma Pobudzenie U ±5% lub 50 mv Odpad I 0,95 ±5% Odpad U 0,95 ±5% Charakterytyka niezależna - czas ±5% lub 60 ms Powtarzalność ±5% Zabezpieczenie od asymetrii prądowej Pobudzenie ±5% Odpad 0,95 ±5% Charakterytyka niezależna - czas ±2% lub 65 ms Powtarzalność ±2% Zabezpieczenie podnapięciowe Pobudzenie ±5% Odpad 1,02 ±5% Charakterytyka niezależna - czas ±2% lub 50 ms Czas odpadu <50 ms Powtarzalność ±1% Zabezpieczenie nadnapięciowe Pobudzenie ±5% Odpad 0,98 ±5% Charakterytyka niezależna - czas ±2% lub 50 ms Czas odpadu <50 ms Powtarzalność ±1% Zabezpieczenie nadnapięciowe składowej zerowej Uo Pobudzenie ±5% Odpad 0,95 ±5% Charakterytyka niezależna - czas ±2% lub 70 ms Czas odpadu <50 ms Powtarzalność ±1% Zabezpieczenie nadnapięciowe składowej przeciwnej Pobudzenie ±5% Odpad 0,95 ±5% Charakterytyka niezależna - czas ±2% lub 50 ms Powtarzalność ±1% Zabezpieczenie częstotliwościowe Pobudzenie ±0,01 Hz Odpad (nast. +0,025 Hz) ±0,01 Hz Charakterytyka niezależna - czas ±2% lub 70 ms Powtarzalność ±1% Kontrola obwodów napięciowych Czas zwłoki ±50 ms lub 2% Kontrola obwodów prądowych Czas zwłoki ±50 ms lub 2% Logika programowalna PSL Czas zwłoki ±50 ms lub 2% Wejścia/wyjścia analogowe niskoprądowe Wejścia pobudzenie prądu ±1% odpad prądu ±1% częstotliwość próbkowania 50 ms czas działania ±2% dla 20 Hz do 70 Hz Pętla prądowa 0-1mA / 0-20mA / 4-20mA Wyjścia skalowanie ±0,5% opóźnienie <1,07 s lub <70 ms w zależności od typu wielkości wyjściowej Powtarzalność ±5% Interfejsy komunikacyjne Przedni PC RS232, 9-pin żeński Protokół Courier; interfejs programu MiCOM S1 Studio Izolacja poziom ELV Maksymalna długość kabla: 15m Tylny pierwszy RS485, 2-przewodowy, skrętka ekranowana Protokół Courier, IEC , DNP3.0 Izolacja poziom SELV Maksymalna odległość: 1000m Tylny drugi (opcja) RS232, 9-pin żeński, gniazdo SK4 Izolacja poziom SELV Protokół Courier Optyczny interfejs do SCADA / DCS (opcja) Światłowód BFOC 2.5 (ST) 850nm Ethernet (opcja) 10BaseT/100BaseTX RJ45, skrętka ekranowana Protokół IEC61850 Maksymalna długość kabla: 100m LRW Pobudzenie Czas zwłoki Czas odpadu ±5% lub 20 ma ±2 % lub 50 ms <30 ms 100BaseFX Światłowód BFOC 2.5 (ST) 1300nm, wielomodowy 50/125 m lub 62.5/125 m

12 12 SCHEMAT PRZYŁĄCZEŃ P645 Obwody analogowe - obudowa 60TE

13 13 SCHEMAT PRZYŁĄCZEŃ P645 Obwody analogowe - obudowa 80TE

14 14 SCHEMAT PRZYŁĄCZEŃ P wejść / 16 wyjść (wersja A / B / C)

15 15 SCHEMAT PRZYŁĄCZEŃ P wejścia / 16 wyjść (wersja D)

16 16 SCHEMAT PRZYŁĄCZEŃ P wejść / 24 wyjścia (wersja E)

17 17 SCHEMAT PRZYŁĄCZEŃ P wejścia / 24 wyjścia (wersja F / G / H / J)

18 18 SCHEMAT PRZYŁĄCZEŃ P wejścia / 16 wyjść / 4 wyjścia silnoprądowe (wersja L / M / N / P)

19 19 SCHEMAT PRZYŁĄCZEŃ P wejść / 16 wyjść / 8 wyjść silnoprądowych (wersja Q / R / S / T)

20 20 SCHEMAT PRZYŁĄCZEŃ P645 Moduł 10 wejść RTD i wejść / wyjść analogowych CLIO UWAGA: Powyższa numeracja obowiązuje dla jednoczesnego montażu w P645 obu modułów W przypadku montażu tylko modułu CLIO obowiązuje numeracja zacisków od B1 do B30
