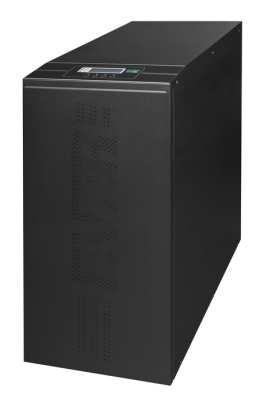

1 K A R T A P R O D U K T U , 8-11, 10-11, 1-11 Zaawansowane technologicznie UPS-y klasy On-Line (VFI), przeznaczone do wspó³pracy z urz¹dzeniami zasilanymi z jednofazowej sieci energetycznej ~30V: serwerami, sieciami komputerowymi i systemami obróbki danych. UPS-y Superline posiadaj¹ mo liwoœæ pod³¹czenia dodatkowych zewnêtrznych modu³ów bateryjnych. CECHY CHARAKTERYSTYCZNE Zasilacze zbudowane s¹ z nastêpuj¹cych bloków funkcjonalnych: - zespó³ prostownikowy z uk³adem PFC (korekcja wspó³czynnika mocy) - ³adowarka akumulatorów - zespó³ akumulatorów - falownik wykonany w wysokoczêstotliwoœciowej technologii IGBT - automatyczny uk³ad obejœciowy (BYPASS statyczny) - rêczny (serwisowy) uk³ad obejœciowy (prze³¹cznik rêczny UPS/BYPASS) - mikroprocesorowy uk³ad sterownia z uk³adami pomiarowymi KOMUNIKACJA - interfejs komunikacyjny RS 3 oraz USB - Sieciowa Karta Zarz¹dzaj¹ca SNMP/HTTP ZABEZPIECZENIA - przeci¹ eniowe - przeciwzwarciowe - przeciwprzepiêciowe - akumulatorów - termiczne OBS UGA SERWISOWA - serwis on-site - -letnia gwarancja - realizacja w 7 dni roboczych

2 ECO Pro CDS , 8-11, 10-11, 1-11 Uwaga! Producent zastrzega sobie prawo do zmiany w/w parametrów bez uprzedniego powiadamiania. MODEL 1) Moc wyjœciowa Topologia Sprawnoœæ ca³kowita dla Pmax (dla VFI) Ch³odzenie Œrodowisko pracy Temperatura pracy ) Wilgotnoœæ wzglêdna w czasie pracy Wilgotnoœæ wzglêdna w czasie przechowywania Wysokoœæ n.p.m. 3) Zniekszta³cenia pr¹du wejœciowego THDi Zabezpieczenia Napiêcie wyjœciowe (wartoœæ skuteczna) Kszta³t napiêcia wyjœciowego Czêstotliwoœæ napiêcia wyjœciowego Regulacja statyczna napiêcia Zniekszta³cenia napiêcia wyjœciowego THDu Wspó³czynnik szczytu CF Czas podtrzymania UPS z 1 modu³em bateryjnym (100 % / 80% / 50% Pmax) 4) Maks. czas ³adowania baterii wewnêtrznych Wymiary (szer. x g³. x wys.) Masa zasilacza model 6k C <95% <95% <1000m < 3% Wy³¹czniki nadpr¹dowe dla linii podstawowej i BYPASS x 63 A (ch.b) ~30 V ± % sinus < 1,5 % dla Pmax (liniowe) < 5 % dla Pmax; CF =,; PF=0,65) Praca falownikowa elektroniczne zwarciowe i przeci¹ eniowe Praca z linii BYPASS zabezpieczenia wejœciowe nadpr¹dowe < h VFI >93% Sprawnoœæ ca³kowita dla Pmax (dla ECO) >98% Stopieñ ochrony Pr¹d zwarciowy Zabezpieczenia Maksymalny czas ³adowania 1 modu³u 4) (po roz³adowaniu moc¹ 80%Pmax) model 8k wymuszone, wewnêtrzne wentylatory Ip0 wydzielone pomieszczenia o niskim poziomie zanieczyszczeñ Synchroniczne / 50Hz ± 0, Hz < 1 % 5:1 > 5 I N 340x740x795mm 137 kg / 00kg model 10k < h model 1k 6kVA / 4,8kW 8kVA / 6,4kW 10kVA / 8kW 1kVA / 9,6kW Temperatura przechowywania C PROSTOWNIK Napiêcie wejœciowe Czêstotliwoœæ napiêcia wejœciowego Wspó³czynnik mocy PF FALOWNIK AKUMULATORY Akumulatory zasilacza 5) Akumulatory modu³u Czas podtrzymania z baterii wewnêtrznych UPS (100% / 80% / 50% Pmax) PARAMETRY MECHANICZNE WYPOSA ENIE Przy³¹cza Sygnalizacja Interfejs komunikacyjny EPO Prze³¹cznik BYPASSu rêcznego 1/1/35 min 4/3/54 min ~70 80 V ± % Hz ± 1 Hz > 0,99 1 x 8 x VRLA 1 V / 7 Ah x 8 x VRLA 1 V / 7 Ah (opcja) x 8 x VRLA 1 V / 7 Ah 9/1/5 min 17//40 min < h 7/10/15 min 13/17/30 min 7/10/1 min 10/14/5 min 7/95/180 min 50/7/15 min 40/51/9 min 30/4/74 min < h < 3h < 3h < 3h < 3h zaciski œrubowe; max. 16 mm (linka) akustyczno-diodowa, wyœwietlacz LCD RS 3, USB, sieciowa karta zarz¹dzaj¹ca SNMP / HTTP - opcja jest jest Uwagi: 1) Dla normalnej pracy zasilacza obci¹ enie do³¹czone na jego wyjœcie nie powinno przekraczaæ 80% wartoœci podanej w tabeli. Zapas mocy jest niezbêdny dla zachowania ci¹g³oœci pracy do³¹czanych urz¹dzeñ w przypadku chwilowych skoków pr¹du obci¹ enia. ) Sta³e nara enie zasilacza na dzia³anie temperatury otoczenia powy ej +5 C powoduje obni enie ywotnoœci baterii. 3) Wraz ze wzrostem wysokoœci nad poziomem morza powy ej podanego limitu obni a siê dopuszczalna moc obci¹ enia zasilacza. 4) Czas ³adowania do 90% pojemnoœci baterii, po uprzednim roz³adowaniu obci¹ eniem równym 80% Pmax 5) Przyk³adowy modu³ bateryjny w typowej konfiguracji.

3 , 8-11, 10-11, 1-11 ZABEZPIECZENIA Przeci¹ eniowe Stan przeci¹ enia (powy ej 105%) sygnalizowany jest ci¹g³ym sygna³em dÿwiêkowym oraz odpowiednim komunikatem na wyœwietlaczu. Je eli stopieñ obci¹ enia utrzymuje siê na poziomie % to zasilacz przez minutê pozostaje w dotychczasowym trybie pracy, po czym przechodzi do trybu BYPASS. Je eli przeci¹ enie jest wiêksze ni 10% mocy nominalnej zasilacza to przejœcie do trybu BYPASS jest natychmiastowe. Zasilacz pozostaje w trybie BYPASS tak d³ugo, a stopieñ obci¹ enia nie spadnie do ustawionego poziomu (KONFIGURACJA 3/4;ProgKas.Prz.). Po zaniku przeci¹ enia zasilacz piêciokrotnie próbuje podj¹æ pracê. Niepowodzenie powoduje przejœcie zasilacza do trybu AWARYJNEGO. W trybie REZERWOWYM przeci¹ enie powoduje przejscie do trybu AWARYJNEGO bez dodatkowych prób podjêcia pracy. Przeciwzwarciowe W falownikowych trybach pracy tj. NORMALNY, REZERWOWY, HYBRYDOWY istnieje elektroniczne zabezpieczenie zwarciowe, które w momencie zwarcia ogranicza pr¹d zwarciowy do bezpiecznego poziomu. Wyst¹pienie zwarcia sygnalizowane jest odpowiednim komunikatem oraz szybkim przerywanym sygna³em dÿwiêkowym. Gdy zwarcie trwa d³u ej ni ok. 100ms, zasilacz przechodzi do trybu AWARYJNEGO. Dla trybów pracy, w których wykorzystywana jest linia BYPASS zastosowano bezpieczniki automatyczne F3. Przeciwprzepiêciowe Zasilacz posiada zabezpieczenie przeciwprzepiêciowe na wejœciu, które chroni obwody odbiorników i obwody wewnêtrzne zasilacza przed przepiêciami, spowodowanymi zjawiskami atmosferycznymi oraz zak³óceniami w sieci energetycznej. Akumulatorów Akumulatory zabezpieczone s¹ bezpiecznikami topikowymi. Osobno zabezpieczone jest przy³¹cze zewnêtrznego modu³u bateryjnego i osobno akumulatory wewnêtrzne. Zabezpieczenia te pe³ni¹ równie funkcje od³¹czników, które wykorzystywane s¹ np. podczas instalacji. Typ bezpieczników okreœlony jest w tabeli parametrów technicznych.! UWAGA! Zabrania siê stosowania bezpieczników innych ni podane w specyfikacji urz¹dzenia. Nale y stosowaæ siê do polecenia umieszczonego w ramce poni ej bezpieczników, w którym mowa jest o koniecznoœci zachowania odpowiedniej kolejnoœci za³¹czania bezpieczników. Jako pierwszy za³¹czyæ F1, a nastêpnie po 10 s za³¹czyæ F. Niezastosowanie siê do zalecenia mo e spowodowaæ uszkodzenie zasilacza. Zabezpieczenie akumulatorów wewnêtrznych Zabezpieczenie przy³¹cza zewnêtrznego modu³u bateryjnego stanowi bezpiecznik topikowy F4 umieszczony po prawej stronie zacisków. Przy otwartej oprawie roz³¹cza on oba bieguny. Termiczne Zasilacz posiada zabezpieczenie termiczne chroni¹ce go przed przegrzaniem. Zabezpieczenie dzia³a dwustopniowo. Je eli temperatura wewnêtrzna zbli a siê do temperatury krytycznej, to w³¹cza siê sygna³ dÿwiêkowy oraz na wyœwietlaczu pojawia siê komunikat. Zasilacz pozostaje w dotychczasowym trybie pracy. Je eli temperatura nadal bêdzie rosn¹æ, to po osi¹gniêciu temperatury krytycznej nast¹pi wyœwietlenie komunikatu alarmowego i przejœcie zasilacza w tryb AWARYJNY.

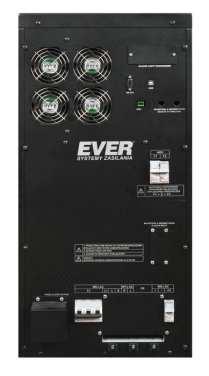

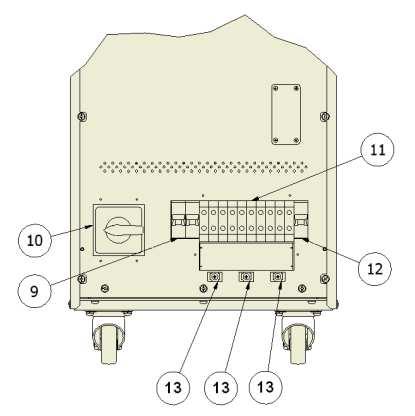

4 , 8-11, 10-11, 1-11 INTERFEJS U YTKOWNIKA Interfejs u ytkownika stanowi umieszczona na górnej pokrywie zasilacza cztero przyciskowa klawiatura, wyœwietlacz LCD oraz trzy diody LED. Za ich pomoc¹ mo na obserwowaæ parametry pracy zasilacza, a tak e dokonywaæ modyfikacji niektórych z nich. symbol graf. oznaczenie opis LED 1 Dioda sygnalizacyjna trybu pracy zasilacza: NORMALNY / REZERWOWY LED LED 3 Dioda sygnalizacyjna za³¹czenia linii BYPASS u Dioda sygnalizacyjna trybu AWARYJNEGO PANEL TYLNY 1) Os³ona prze³¹cznika BYPASSu ) Wentylatory 3) Zaœlepka komory karty rozszerzeñ 4) Z³¹cze komunikacyjne USB 5) Z³¹cze komunikacyjne RS3 6) Z³¹cze EPO 7) Bezpiecznik topikowy akumulatorów wewnêtrznych 8) Os³ona z³¹cz przy³¹czeniowych 9) Bezpieczniki automatyczne wejœciowe AC 10) Prze³¹cznik BYPASS/UPS 11) Z³¹cza przy³¹czeniowe 1) Bezpiecznik topikowy akumulatorów zewnêtrznych 13) Uchwyt mocowania mechanicznego przewodów

5 , 8-11, 10-11, 1-11 KOMUNIKACJA POPRZEZ RS 3 i USB Zasilacze serii Superline zosta³y wyposa one w rozbudowane mo liwoœci zarz¹dzania. U ytkownik ma do dyspozycji dwa z³¹cza komunikacyjne w standardzie RS3 i USB oraz program PowerSoft Personal dostarczony razem z zasilaczem. Nale y pamiêtaæ, i w danej chwili mo e byæ wykorzystywane tylko jedno z³¹cze, a do zachowania wspó³pracy konieczne jest pod³¹czenie portu zasilacza do wolnego portu komputera za pomoc¹ dostarczonego przewodu komunikacyjnego. W przypadku, gdy U ytkownik w celu nawi¹zania komunikacji zamierza wykorzystaæ standard RS3, powinien pod³¹czyæ przewód RS3 do odpowiednich portów przed w³¹czeniem komputera i zasilacza. Nastêpnie nale y w³¹czyæ zasilacz oraz komputer i zainstalowaæ oprogramowanie postêpuj¹c zgodnie z za³¹czon¹ instrukcj¹ i poleceniami programu instalacyjnego. W przypadku, gdy komunikacja ma odbywaæ siê z wykorzystaniem portu i przewodu USB, przed pod³¹czeniem przewodu komunikacyjnego nale y zainstalowaæ oprogramowanie postêpuj¹c zgodnie z za³¹czon¹ instrukcj¹ i poleceniami programu instalacyjnego. SIECIOWA KARTA ZARZ DZAJ CA EVER SNMP/HTTP Karta zarz¹dzaj¹ca EVER jest wyposa eniem opcjonalnym i mo e byæ montowana przez u ytkownika. Jest to urz¹dzenie s³u ¹ce do integracji zasilacza awaryjnego z sieci¹ komputerow¹ typu Ethernet. Karta sieciowa znajduje siê w specjalnym gnieÿdzie znajduj¹cym siê na tylnej œciance zasilacza. Dziêki zastosowaniu karty u ytkownik ma mo liwoœci zarz¹dzania zasilaczem z dowolnego komputera znajduj¹cego siê w sieci. Takie rozwi¹zanie jest najczêœciej wykorzystywane w przypadku zasilania centralnego lub, gdy istnieje koniecznoœæ zdalnego zarz¹dzania systemem zasilania. Karta sieciowa posiada zaimplementowane us³ugi: - Agent SNMP umo liwia zarz¹dzanie systemem zasilania za pomoc¹ oprogramowania zwanego menad erem SNMP - Serwer HTTP daje mo liwoœæ wgl¹du i modyfikacji parametrów zasilacza za pomoc¹ przegl¹darki WWW! UWAGA! Pod³¹czenie karty SNMP uniemo liwia komunikacjê zasilacza poprzez z³¹cza RS3, USB oraz korzystanie z programu PowerSoft Personal. EPO EPO (Emergency Power Off) jest mechanizmem umo liwiaj¹cym przerwanie dostarczania energii do urz¹dzeñ odbiorczych z wyjœcia zasilacza w ekstremalnych sytuacjach (np. po ar). Zasilacz przechodzi do trybu AWARYJNEGO. Mechanizm mo e byæ uruchomiony na dwa sposoby: - poprzez rozwarcie styków zewnêtrznego z³¹cza EPO (wyzwalacz) - poprzez wymuszenie z poziomu interfejsu u ytkownika (KONTROLA 1/4; AwaryjneWylaczenie) Ponowne za³¹czenie napiêcia wyjœciowego nast¹pi dopiero po ingerencji u ytkownika po skasowaniu sygnalizacji flagi awarii (KONTROLA 3/4; Kasuj Awarie) oraz ustawieniu wyzwalacza do pozycji nieaktywnej (normalny stan wyzwalacza) w przypadku wyzwolenia zewnêtrznego. Na czas instalacji wyzwalacza EPO istnieje mo liwoœæ czasowej blokady funkcji EPO. Wówczas instalator mo e wyj¹æ z³¹cze EPO bez obawy od³¹czenia zasilania urz¹dzeñ odbiorczych. Operacja ta mo e trwaæ nie d³u ej ni 1 minutê od chwili ustawienia flagi kontrolnej (KONTROLA /4; Czas.Wyl.EPO); Po tym czasie blokada jest automatycznie wy³¹czana. RÊCZNY BY PASS Zasilacz wyposa ony jest w rêczny prze³¹cznik linii BYPASS, który umo liwia bezpoœrednie prze³¹czenie linii BYPASS do zacisków wyjœciowych zasilacza z pominiêciem bloków zasilacza.

6 , 8-11, 10-11, 1-11 WYTYCZNE INSTALACYJNE MODEL Moc pozorna/czynna PARAMETRY ZASILANIA Topologia instalacji zasilaj¹cej Znamionowe napiêcie Znamionowy pr¹d Znamionowa czêstotliwoœæ wejœciowa Minimalny przekrój kabli Zabezpieczenia linii podstawowej i BYPASS PARAMETRY WYJŒCIOWE Topologia instalacji wyjœciowej Znamionowe napiêcie wyjœciowe Znamionowy pr¹d Minimalny przekrój kabli Roz³¹cznik bezpiecznikowy Roz³¹cznik bezpiecznikowy model 6k model 8k 1P3W 30V 50Hz model 10k model 1k 6kVA / 4,8kW 8kVA / 6,4kW 10kVA / 8kW 1kVA / 9,6kW 3A 31A 38A 46A 6 mm 10 mm 10 mm 10 mm 40 A gg 63 A gg 80 A gg 80 A gg 40 A gg 63 A gg 80 A gg 80 A gg 1P3W 30V 1A 8A 35A 4A 6 mm 10 mm 10 mm 10 mm Zabezpieczenia linii wyjœciowej Roz³¹cznik izolacyjny 40 A 63 A 80 A 80 A PARAMETRY ŒRODOWISKOWE Iloœæ wydzielanego ciep³a dla nominalnych warunków pracy PARAMETRY MECHANICZNE Dystans eksploatacyjny <1650 BTU <00 BTU <800 BTU <3300 BTU front: > 00 mm, boki: > 100 mm, ty³: > 300 mm POD CZENIE ZASILACZA Przy wyborze miejsca instalacji, nale y wzi¹æ pod uwagê masê urz¹dzenia. Zasilacz powinien byæ u ywany tylko w pomieszczeniach, w których zapylenie, temperatura i wilgotnoœæ s¹ zgodne ze specyfikacj¹ urz¹dzenia. Dla prawid³owej pracy zasilacza musz¹ byæ zapewnione odpowiednie warunki ch³odzenia urz¹dzenia. Z tego powodu otwory wentylacyjne zasilacza musz¹ byæ bezwzglêdnie ods³oniête, a odleg³oœæ miêdzy zasilaczem a innymi obiektami powinna byæ nie mniejsza ni 30 cm. Szczegó³owe informacje zawarte s¹ w oddzielnym dokumencie dotycz¹cym wytycznych instalacyjnych do³¹czanym do wyrobu.

7 , 8-11, 10-11, 1-11 ELEMENTY PRZY CZENIOWE Elementy przy³¹czeniowe z zabezpieczeniami F3 L B L WEJ AC L B L N WYJ AC L N PE zabezpieczenia linii wejœciowych zabezpieczenie linii BYPASS zabezpieczenie linii podstawowej przy³¹cza wejœciowe linia fazowa BYPASS linia fazowa podstawowa linia neutralna podstawowa przy³¹cza wyjœciowe wyjœciowa linia fazowa wyjœciowa linia neutralna trzy zaciski linii uziemienia ochronnego WEJ DC przy³¹cza wejœciowe zewnêtrznego modu³u bateryjnego + dodatni biegun - ujemny biegun F4 zabezpieczenia przy³¹cza zewnêtrznego modu³u bateryjnego (wk³adka topikowa) Zasilacz nie posiada przewodów przy³¹czeniowych zakoñczonych wtyczkami. W zwi¹zku z tym jego pod³¹czenie polega na przykrêceniu koñcówek poszczególnych przewodów do z³¹czek. Nastêpnie przewody nale y zabezpieczyæ przed wyrwaniem poprzez przypiêcie za pomoc¹ opasek do specjalnych uchwytów umieszczonych poni ej elementów przy³¹czeniowych.nale y stosowaæ œrednice przewodów zgodne z wytycznymi instalacyjnymi. Koñcówki przewodów powinny byæ zakoñczone metalowymi tulejkami. Budowa instalacji musi umo liwiaæ od³¹czenie punktu pod³¹czenia zasilacza od sieci zasilaj¹cej np. poprzez prze³¹czenie nadpr¹dowych wy³¹czników instalacyjnych.! Pod³¹czenia zasilacza powinien dokonywaæ tylko wykwalifikowany i uprawniony personel. Ca³kowite od³¹czenie zasilacza od sieci zasilania nastêpuje dopiero po od³¹czeniu przewodu zasilaj¹cego. Zaleca siê, aby jako jeden ze stopni ochrony wykorzystywane by³y uk³ady zabezpieczaj¹ce w instalacji budynku. Parametry zabezpieczenia instalacji budynków powinny zostaæ dobrane odpowiednio do typu i wielkoœci obci¹ enia przy³¹czanego do instalacji. Odmienne charakterystyki zabezpieczeñ instalacji budynku i zasilacza mog¹ powodowaæ w skrajnych przypadkach szybsze zadzia³ania tego pierwszego. EVER Sp. z o.o. ul. Grudziñskiego 30, 6-00 Swarzêdz tel , faks , ups@ever.com.pl
