1 DYSTRYBUTOR: HARDER Sp. z o.o. ul. Jasielska 8B, Poznań Tel.: Fax: INSTRUKCJA OBSŁUGI SIT 301/1 PIROTEC SPAWARKA INWERTEROWA DO SPAWANIA METODAMI MMA/TIG/TIG PULS UWAGA! Przed przystąpieniem do użytkowania urządzenia należy zapoznać się z niniejszą instrukcją obsługi a podczas eksploatacji należy stosować zawarte w niej wskazówki. Instrukcja obsługi stanowi podstawowe wyposażenie urządzenia. Poznań, sierpień 2016 Tłumaczenie na podstawie instrukcji oyginalnej

2 INFORMACJE WSTĘPNE Spawarka inwertorowa SIT 301/1 PIROTEC dzięki innowacyjnej technologii oraz wysokiej jakości materiałów zastosowanych do jej wytworzenia znakomicie sprawdza się zarówno w profesjonalnych jak i amatorskich pracach. Niewielka i lekka konstrukcja oraz wysoka wydajność pracy urządzenia a także możliwość zastosowania tradycyjnej metody spawania (MMA), spawania TIG i spawania prądem pulsującym ułatwia pracę przy spawaniu materiałów ze stali niskostopowych, niskowęglowych itp. Opcje ANTI STICK, HOT START, ARC FORCE znacznie podnoszą komfort pracy. UWAGA! Nie wolno używać urządzenia do celów innych niż dla, których zostało skonstruowane, zabrania się także dokonywania zmian w oryginalnej konstrukcji spawarki w takich przypadkach dystrybutor i producent nie ponoszą odpowiedzialności za powstałe szkody, anulowaniu ulegają także warunki gwarancji. DANE TECHNICZNE URZĄDZENIA PARAMETRY Ilość faz, napięcie i częstotliwość zasilania Wymagana instalacja elektryczna Bezpiecznik i wtyczka dla prądu wyjściowego I 2 < 100A WARTOŚCI 1~230V 50/60Hz Przewód miedziany minimum 3x2,5mm 2 prosimy zainstalować w obwodzie elektrycznym zasilającym spawarkę bezpiecznik zwłoczny typu D Bezpiecznik 16A, wtyczka 16A (na wyposażeniu) Bezpiecznik i wtyczka dla prądu wyjściowego I 2>100A Bezpiecznik 25A; wtyczka 32A* Regulacja prądu spawania [A] +/- 20% 10~200A Cykl pracy [%] Maksymalny prąd spawania [A] +/- 20% Średnica elektrod [mm] 1,6 4.0 Zajarzenie łuku Stopień ochrony / Klasa izolacji IP21S / B * p. str. 5 (Instalacja i wskazówki użytkowania) WYPOSAŻENIE STANDARDOWE: instrukcja obsługi, uchwyt TIG kompletny, klema masy z przewodem i szybkozłączem, uchwyt elektrody z przewodem i szybkozłączem, maska spawalnicza, szczotka z młotkiem. PANEL PRZEDNI: 1. Kontrolka wyłącznika termicznego 2. Wy świetlacz wskazuje orientacyjne wartości prądu spawania dla spawania MMA, TIG i TIG PULSE 3. Włącznik główny urządzenia ON włączony, OFF wyłączony 4. Wybór opcji spawania: TIG, TIG PULSE i MMA 5. TIG PULSE: regulacja amplitudy narastania prądu 6. POST GAS: regulacja opóźnienia wypływu gazu 7. Regulacja natężenia prądu spawania. 8. TIG PULSE: regulacja amplitudy opadania prądu TIG Szybkozłącze Szybkozłącze Szybkozłcze Szybkozłącze uchwytu przewodu sterowania klemy elektrody TIG TIG masy str. 2

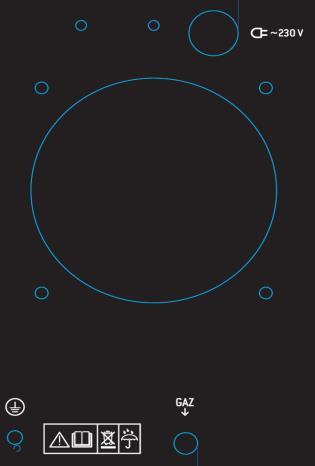

3 PANEL TYLNY przewód zasilania zacisk zew. przewodu ochronnego urządzenie jest wyposażone w wentylator przyłącze gazu zakaz umieszczania zużytego sprzętu razem z innymi odpadami urządzenie należy chronić przed wilgocią (szczegóły dotyczące utylizacji zużytego sprzętu el. str. 7) ZASADY BEZPIECZEŃSTWA UWAGA! Urządzenie może być użytkowane wyłącznie w celach dla jakich zostało skonstruowane. Przed przystąpieniem do użytkowania należy zapoznać się z instrukcją obsługi. Niewłaściwe zastosowanie oraz nieprawidłowa obsługa urządzenia może spowodować poważne zagrożenie dla zdrowia użytkownika oraz osób postronnych i zwierząt, a także spowodować uszkodzenie urządzenia i przedmiotów znajdujących się w jego pobliżu. UWAGA! Urządzenie może być użytkowane wyłącznie w celach dla jakich zostało skonstruowane. Przed przystąpieniem do użytkowania należy zapoznać się z instrukcją obsługi. Niewłaściwe zastosowanie oraz nieprawidłowa obsługa urządzenia może spowodować poważne zagrożenie dla zdrowia użytkownika oraz osób postronnych i zwierząt, a także spowodować uszkodzenie urządzenia i przedmiotów znajdujących się w jego pobliżu. UWAGA! Zakazuje się stosowania urządzenia spawalniczego jako źródła energii do rozmrażania rur. 1. W pobliżu miejsca pracy nie mogą znajdować się materiały łatwopalne i/lub wybuchowe. 2. Inwerter należy ustawić na stabilnej, płaskiej i równej powierzchni; nie wolno stawiać Urządzenia w pobliżu źródła ciepła. 3. Otwory wentylacyjne urządzenie nie mogą być zasłonięte podczas pracy. Minimalna odległość urządzenia od osłony (np. ściany) nie powinna być mniejsza niż 50cm. 4. Spawarki nie wolno stawiać na zbiornikach lub w pobliżu pojemników zawierających gazy oraz substancje łatwopalne, wybuchowe i/lub toksyczne. 5. Spawarki nie wolno stawiać na spawanych elementach. 6. Pomieszczenie, w którym używane jest urządzenie musi mieć dobrą wentylację -opary powstałe w czasie spawania mogą być groźne dla zdrowia użytkownika i osób postronnych. str. 3

4 7. Nie wolno użytkować urządzenia w miejscach, w których panuje wilgoć. 8. Nie wolno użytkować urządzenia na dworze kiedy pada deszcz lub śnieg. 9. Nie wolno użytkować urządzenia jeśli użytkownik znajduje się pod wpływem alkoholu, środków odurzających lub leków zmniejszających koncentrację. 10. Należy zwrócić uwagę na to aby w bezpośrednim pobliżu miejsca pracy i działającego urządzenia nie znajdowały się dzieci i/lub zwierzęta. 11. Urządzenie nie może być użytkowane przez osoby, które mają wszczepiony rozrusznik serca, elektryczne protezy (np. sztuczne kończyny; wzmacniacze słuchu). Ponadto osoby takie nie mogą zbliżać się do miejsca pracy kiedy urządzenie jest włączone. Pole elektromagnetyczne wytwarzane przez urządzenie podczas pracy może zakłócić działanie rozrusznika. 12. Podczas pracy nie należy patrzeć na światło wytwarzane przez łuk może to spowodować uszkodzenie wzroku. Podczas użytkowania urządzenia należy zabezpieczyć oczy i twarz maską spawalniczej z szybką o odpowiednio wysokim filtrze. UWAGA! Zaleca się aby użytkownicy noszący soczewki kontaktowe zdjęli je na czas spawania. Ponadto użytkownik i ewentualne osoby postronne znajdujące się w miejscu pracy urządzenia powinni założyć odpowiednią odzież ochronną z tkanin niełatwopalnych, rękawice robocze oraz obuwie z podeszwą antypoślizgową. 13. Spawarka może być użytkowana tylko w miejscach dobrze wentylowanych; opary wydobywające się podczas spawania mogą być szkodliwe dla zdrowia 14. Wszelkie czynności związane z instalacją, konserwacją i naprawą urządzenia powinny przeprowadzać osoby wykwalifikowane. 15. Podczas pracy nie wolno dotykać spawanych powierzchni. ZASADY BEZPIECZEŃSTWA ZWIĄZANE Z UŻYTKOWANIEM URZĄDZENIA ELEKTRYCZNEGO 1. Urządzenie jest zasilane prądem o napięciu 230V. Należy upewnić się, czy sieć zasilająca pokryje zapotrzebowanie mocy wejściowej urządzenia w warunkach normalnej pracy sprawdzić czy sieć zasilania jest odpowiednia dla danych zapisanych na tabliczce znamionowej urządzenia. 2. Nie wolno zmieniać oryginalnej konstrukcji urządzenia do napraw używać wyłącznie oryginalnych części zamiennych. 3. Nie wolno uruchamiać urządzenia, jeśli zdjęta jest jego obudowa. 4. Podczas pracy nie wolno dotykać elementów znajdujących się pod napięciem 5. W przypadku nawet małych anomalii systemu elektrycznego należy natychmiast odłączyć urządzenie od sieci zasilania. 6. Przed przystąpieniem do pracy należy sprawdzić stan przewodu el. zasilania, jeśli jest on uszkodzony lub nosi ślady zużycia należy niezwłocznie go wymienić na nowy w autoryzowanym serwisie. UWAGA! Ewentualne przedłużenie przewodu zasilającego może być wykonane tylko przewodem 3 żyłowym (tj. z żyłą ochronną PE żółto-zieloną), o przekroju żył większym od 2,5 mm 2. Niespełnienie tych warunków może spowodować nieprawidłową pracę spawarki i stwarzać zagrożenie bezpieczeństwa użytkowania. 7. Nie wolno wsuwać metalowych elementów w otwory wentylacyjne. 8. Wszelkich napraw może dokonywać wyłącznie osoba o odpowiednich kwalifikacjach. str. 4

5 9. Urządzenie musi być podłączone do gniazda sieci zasilania 230V z uziemieniem. Należy upewnić się, czy urządzenie jest odpowiednio uziemione. 10. Zaleca się aby linia zasilania była wyposażona w osobne zabezpieczenie z wyłącznikiem przeciwporażeniowym. 11. Kiedy urządzenie jest włączone nie należy umieszczać na nim czy innym urządzeniu elektrycznym uchwytu spawalniczego. 12. Prąd spawania może być niebezpieczny dla zdrowia użytkownika podczas spawania nie wolno dotykać elektrody i spawanej powierzchni spawanej a także pozostałych elementów znajdujących się pod napięciem. 13. Jeśli urządzenie nie jest użytkowane (przerwa lub koniec pracy) należy je wyłączyć i odłączyć przewód elektryczny od sieci zasilania. 14. Nie wolno wykonywać żadnych czynności związanych z konserwacją lub naprawą, jeśli urządzenie jest włączone i podłączone do sieci zasilania. 15. Nie wolno przenosić urządzenia ciągnąc je za przewód zasilania lub przewody spawalnicze. INSTALACJA I WSKAZÓWKI UŻYTKOWANIA Urządzenie należy ustawić na płaskiej, stabilnej powierzchni w miejscu o dobrej wentylacji. Nie wolno pozostawiać urządzenia na długi czas w pełnym słońcu. Urządzenie jest przystosowane do pracy w temperaturach: -10 C C, wilgotności: 40 C<50% 20 C<90%. Hałas powstający podczas pracy nie przekracza 75 decybeli. PRZEWÓD ZASILANIA: należy sprawdzić czy wybrana sieć zasilania ma odpowiednie parametry (dla podanych na tabliczce znamionowej urządzenia). Należy użyć przewodu 3- żyłowego (faza, neutralny, ochronny). WTYCZKA: Urządzenie jest standardowo wyposażone we wtyczkę 2p+e 16A (zdjęcie 1), w związku z tym przy użyciu w warunkach domowych, wartość prądu spawania nie może być wyższe niż 100A. Dla prądu spawania o wyższej wartości należy zastosować wtyczkę 3p+n+e 32A (zdjęcie 2). UWAGA! Wymiana wtyczki 16A na 32A może być wykonana wyłącznie przez wykwalifikowanego elektryka posiadającego odpowiednie uprawnienia. ZDJĘCIE 1 ZDJĘCIE 2 BEZPIECZNIK LUB WYŁĄCZNIK AUTOMATYCZNY SIECI ZASILANIA Dla niżej podanych wartości prądu spawania zaleca się bezpieczniki: dla 100A bezpiecznik zwłoczny typu D 16A dla 200A bezpiecznik zwłoczny typu D 25A W przypadku nie zastosowania wyżej wymienionych zaleceń praca urządzenia może ulec zakłóceniu, ponadto może nie zadziałać zabezpieczenie wewnętrzne co może doprowadzić do uszkodzenia urządzenia oraz stworzyć zagrożenie dla zdrowia i życia użytkownika spawarki. UWAGA! Przewód zasilania i wtyczkę może wymienić wyłącznie elektryk z odpowiednimi uprawnieniami lub autoryzowany serwis. UWAGA! Podczas pracy nie wolno przykrywać urządzenia. UWAGA! Zabrania się stosowania spawalniczego źródła energii do rozmrażania rur UWAGA! Urządzenia nie wolno stawiać na spawanych powierzchniach. 1. Podłączyć przewód zasilania znajdujący się z tyłu urządzenia do gniazda sieci 230V. 2. Zamocować przewód klemy masy do szybkozłącza a następnie przymocować klemę masy do spawanej powierzchni str Ustalić wybraną metodę spawania przy pomocy przełącznika wyboru opcji spawania

6 METODA TRADYCYJNA (MMA) - zamocować elektrodę do uchwytu elektrody, podłączyć przewód uchwytu elektrody do szybkozłącza, przełącznik trybu pracy ustawić w pozycji MMA METODA TIG zamocować butlę z gazem i przewód uchwytu TIG do szybkozłączy,przełącznik trybu pracy ustawić w pozycji TIG METODA TIG PULS - zamocować butlę z gazem i przewód uchwytu TIG do szybkozłączy Przełącznik trybu pracy ustawić w pozycji TIG PULSE przy spawaniu metoda TIG PULS należy ustawić pokrętła 5 i 8 zawsze przy takim samym poziomie prądu spawania. pokrętłami regulujemy czas przerwy i czas podawania prądu. 1. Włączyć urządzenie ustawić przełącznik główny na panelu przednim w pozycji ON 2. Ustawić przy pomocy pokrętła regulacji amperażu znajdującego się na przednim panelu wybrane natężenia prądu spawania. UWAGA! Nie wolno zmieniać wybranego poziomu prądu spawania i jednocześnie spawać- aby poprawić regulację należy przerwać pracę. 9. Zajarzenie łuku dla spawania metodą TIG i TIG PULS zbliżyć elektrodę do spawanej powierzchni na odległość kilku milimetrów, przycisnąć przycisk na uchwycie spawalniczym, zostanie zajarzony łuk. 10. Po zakończeniu pracy należy odsunąć elektrodę od powierzchni spawanych i ustawić przełącznik ON/OFF do pozycji OFF. 11. Odłączyć urządzenie od źródła zasilania. UWAGA! Jeśli urządzenie nagrzeje się nadmiernie załączy się automatycznie termostat (zapali się czerwona lampka na przednim panelu) a urządzenie nie będzie działać. W takim przypadku należy przerwać pracę i przed jej wznowieniem poczekać aż lampka zgaśnie. INSTALACJA BUTLI Z GAZEM UWAGA! Butla i reduktor gazu nie wchodzą w skład zestawu! UWAGA! Butla z gazem i jej zawór nie mogą być uszkodzone! Jako gazu osłonowego należy używać argonu lub innego gazu przeznaczonego do spawania metodą TIG. Prędkość przepływu gazu zależy od natężenia prądu spawania, grubości elektrody i rodzaju spawanego materiału. 1 Zainstalować butlę z gazem butla powinna zawsze znajdować się pozycji pionowej i być mocno zamocowana. Po zakończeniu pracy należy zawsze zakręcić zawór butli z gazem. 2 Dla większości typów reduktorów stosuje się następujący sposób postępowania: - odsunąć się na chwilę odkręcić zawór butli. - pokrętło regulacji ciśnienia zakręcić do oporu - zamontować reduktor na butli i dokręcić mocno nakrętkę na zaworze butli Dobór średnicy elektrody i prądu spawania dla metody MMA Średnica elektrody [mm] Min. Prąd [A] Max. Prąd [A] 1, , , str. 6 Dobór średnicy elektrody, prądu spawania i dyszy gazowej do grubości materiału dla metody TIG.

7 Średnica elektrody Prąd spawania [A] Grubość Średnica dyszy [mm] materiału[mm] gazowej[mm] 0, , ,0-1,5 6 1, ,5 3, , ,0-3, ,5 8,0 3, KONSERWACJA I MAGAZYNOWANIE UWAGA! Wszelkie czynności związane z konserwacją lub naprawą urządzenia wolno przeprowadzać tylko po uprzednim wyłączeniu spawarki i odłączeniu jej od sieci zasilania. 1. Przed każdym przystąpieniem do pracy należy sprawdzić stan przewodu zasilania i przewodów roboczych jeśli któryś jest zniszczony należy go wymienić w autoryzowanym serwisie. 2. Urządzenia nie wolno polewać wodą jeśli wilgoć dostanie się do wnętrza urządzenia nie wolno go użytkować. Po wyschnięciu sprawdzić jego działanie jeśli jego działanie będzie nieregularne należy skontaktować się z serwisem. 3. Na czas dłuższej przerwy w użytkowaniu urządzenie należy przechowywać w kartonie w suchym miejscu w temperaturze dodatniej (jednak z dala od źródeł ciepła). 4. Nie wolno zdejmować obudowy urządzenia jeśli zachodzi potrzeba oczyszczenia wnętrza spawarki z nagromadzonego pyłu lub innych zanieczyszczeń należy użyć strumienia suchego powietrza (max. 1bar). W przypadku dużego zabrudzenia wnętrza w celu jego oczyszczenia prosimy skontaktować się z naszym serwisem, usługa oczyszczania wnętrza spawarki nie jest wykonywana w ramach gwarancji, opłata pobierana jest zgodnie z cennikiem serwisu. UTYLIZACJA SPRZĘTU ELEKTRONICZNEGO Symbol przekreślonego kosza oznacza zakaz umieszczania zużytego sprzętu łącznie z innymi odpadami. 1. Wszelki sprzęt elektryczny i elektroniczny powinien być utylizowany niezależnie od innych odpadów, z wykorzystaniem recyklingu i przeznaczonych do tego miejsc składowania wskazanych przez miejscowe władze 2. Właściwy sposób utylizacji starego urządzenia pomoże zapobiec potencjalnie negatywnemu wpływowi na zdrowie i środowisko. 3. Aby uzyskać więcej informacji o sposobach utylizacji starych urządzeń, należy skontaktować się z władzami lokalnymi, przedsiębiorstwem zajmującym się utylizacją odpadów, sklepem, w którym ten produkt został kupiony lub wprowadzającym ten sprzęt do obrotu. str. 7

8 GWARANCJA Gwarancji na terenie Polski udziela firma HARDER Sp. z o.o. na okres 2 lat w przypadku zakupu konsumenckiego i na okres 1 roku przy zakupie komercyjnym. W przypadku urządzeń zakupionych w celu wynajmu różnym użytkownikom gwarancja nie obowiązuje Szczegółowe warunki Gwarancji znaleźć można na stronie W przypadku ewentualnej reklamacji zapraszamy na tę samą stronę, umieszczono w niej przydatne informacje. Karty gwarancyjne są także wydawane przez poszczególne sklepy (prosimy skontaktować się ze sprzedawcą). Gwarancja zapewnia tylko dodatkowe uprawnienia dla nabywcy urządzenia i nie narusza jego uprawnień ustawowych. Deklarujemy, że produkt: urządzenie spawalnicze spawarka inwertorowa SIT 301/1 PITROTEC Spełnia wymagania dyrektyw: niskonapięciowej (LVD) 2014/35/EU i elektromagnetycznej (EMC) 2014/30/EU urządzenie jest zgodne z normami: EN :20112, EN 50445:2008, EN :2014, EN 55011:2009+A1:2010, EN :2000, EN :2011

9 USTERKA Wyłącznik nie jest podświetlony, nie działa wentylator, urządzenie nie spawa Wyłącznik jest podświetlony, nie działa wentylator (lub działa nieregularnie), urządzenie nie spawa str. 8 MOŻLIWA PRZYCZYNA I JEJ ROZWIĄZANIE 1) Zepsuty wyłącznik - należy skontaktować się serwisem 2) Złe podłączenie do sieci zasilania - należy wyłączyć urządzenie oraz sprawdzić i zamontować zamocować odpowiednio przewód 1) Podłączono do sieci poniżej 230V - sprawdzić i podłączyć urządzenie do sieci o właściwych parametrach 2) Ewentualnie zastosowany przedłużacz jest zbyt długi i/lub cienki - należy wyłączyć urządzenie oraz sprawdzić i zastosować przedłużacz o odpowiednich parametrach; wyłączyć urządzenie na 2-3 min. i włączyć je ponownie. 3) Złe podłączenie do sieci zasilania - należy wyłączyć urządzenie oraz sprawdzić i zamocować odpowiednio przewód 4) Włączanie i wyłączanie urządzenia w krótkim czasie powoduje chwilową przerwę; należy wyłączyć spawarkę i odczekać 2-3 min. Wyłącznik nie jest 1) Sprawdzić czy wszystkie przewody są właściwie podświetlony, zamocowane - jeśli nie należy wyłączyć urządzenie i poprawić wentylator nie działa, nie zamocowanie słychać zajarzenia łuku 2) Zepsuty uchwyt - należy skontaktować się z serwisem Lampka zabezpieczenia termicznego nie jest włączona, słychać zajarzenie łuku ale urządzenie nie spawa Lampka zabezpieczenia termicznego nie jest włączona, nie słychać zajarzenie łuku ale urządzenie spawa Lampka zabezpieczenia termicznego jest włączona, urządzenie spawa 1) Sprawdzić czy przewód uchwytu ie jest uszkodzony - jeśli tak należy skontaktować się z serwisem 2) Wyłączyć urządzenie i sprawdzić czy klema masy jest właściwie podłączona lub czy przewód klemy masy nie jest zniszczony - należy podłączyć właściwie klemę lub, jeśli jej przewód jest uszkodzony skontaktować się z serwisem lub, jeśli jej przewód jest uszkodzony skontaktować się z serwisem 1) Końcówka uchwytu jest zniszczona - należy wyłączyć urządzenie oczyścić końcówkę lub wymienić na nową 2) Przełącznik jest zniszczony - należy skontaktować się z serwisem 1) Załączył się termik - należy przerwać pracę i poczekać aż urządzenie ochłodzi się; pracę można wznowić kiedy lampka zgaśnie ochłodzi się; pracę można wznowić kiedy lampka zgaśnie str. 9

10 OPIS OZNAKOWAŃ I SYMBOLI STOSOWANYCH W URZĄDZENIACH SPAWALNICZYCH Oznaczenie normy europejskiej Transformator jednofazowy Napięcie biegu jałowego Częstotliwość znamionowa prądu przemiennego Wartość znamionowa prądu spawania Średnica elektrod Ilość elektrod wyspawanych do pierwszego wyłączenia Ilość elektrod wyspawanych po powtórnym włączeniu Znamionowe napięcie zasilania Symbol i wartość max. znamionowego prądu zasilania Oznaczenie i wartość bezpiecznika Stopień ochrony Klasa izolacji transformatora Termostat Wentylator Miejsce podłączenia elektrody Miejsce podłączenia klemy masy T yp standardowej wtyczki Przełącznik str. 10
