1 WARUNKI INSTALACYJNE Spektrometry ICP serii Integra

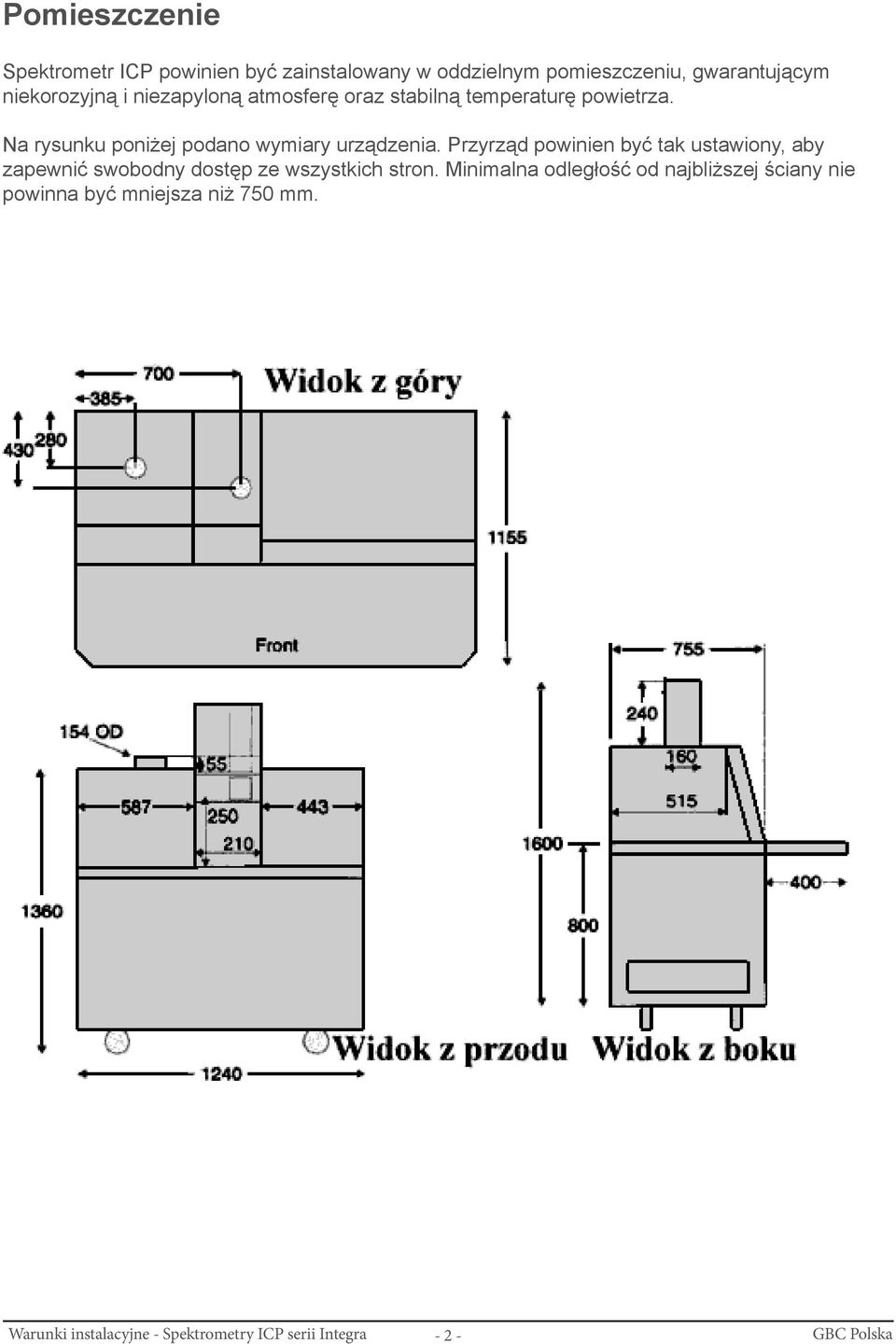

2 Pomieszczenie Spektrometr ICP powinien być zainstalowany w oddzielnym pomieszczeniu, gwarantującym niekorozyjną i niezapyloną atmosferę oraz stabilną temperaturę powietrza. Na rysunku poniżej podano wymiary urządzenia. Przyrząd powinien być tak ustawiony, aby zapewnić swobodny dostęp ze wszystkich stron. Minimalna odległość od najbliższej ściany nie powinna być mniejsza niż 750 mm

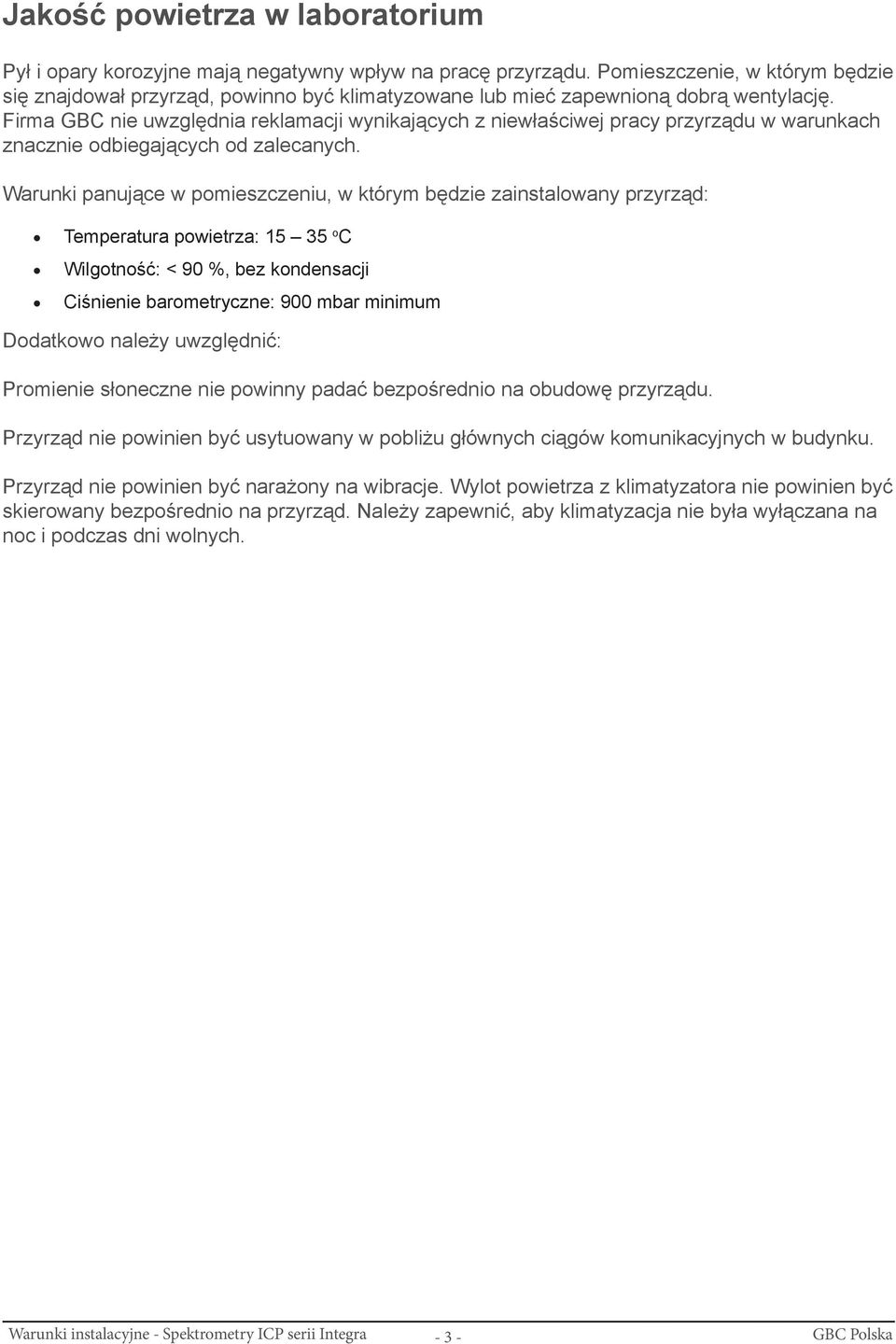

3 Jakość powietrza w laboratorium Pył i opary korozyjne mają negatywny wpływ na pracę przyrządu. Pomieszczenie, w którym będzie się znajdował przyrząd, powinno być klimatyzowane lub mieć zapewnioną dobrą wentylację. Firma GBC nie uwzględnia reklamacji wynikających z niewłaściwej pracy przyrządu w warunkach znacznie odbiegających od zalecanych. Warunki panujące w pomieszczeniu, w którym będzie zainstalowany przyrząd: Temperatura powietrza: o C Wilgotność: < 90 %, bez kondensacji Ciśnienie barometryczne: 900 mbar minimum Dodatkowo należy uwzględnić: Promienie słoneczne nie powinny padać bezpośrednio na obudowę przyrządu. Przyrząd nie powinien być usytuowany w pobliżu głównych ciągów komunikacyjnych w budynku. Przyrząd nie powinien być narażony na wibracje. Wylot powietrza z klimatyzatora nie powinien być skierowany bezpośrednio na przyrząd. Należy zapewnić, aby klimatyzacja nie była wyłączana na noc i podczas dni wolnych

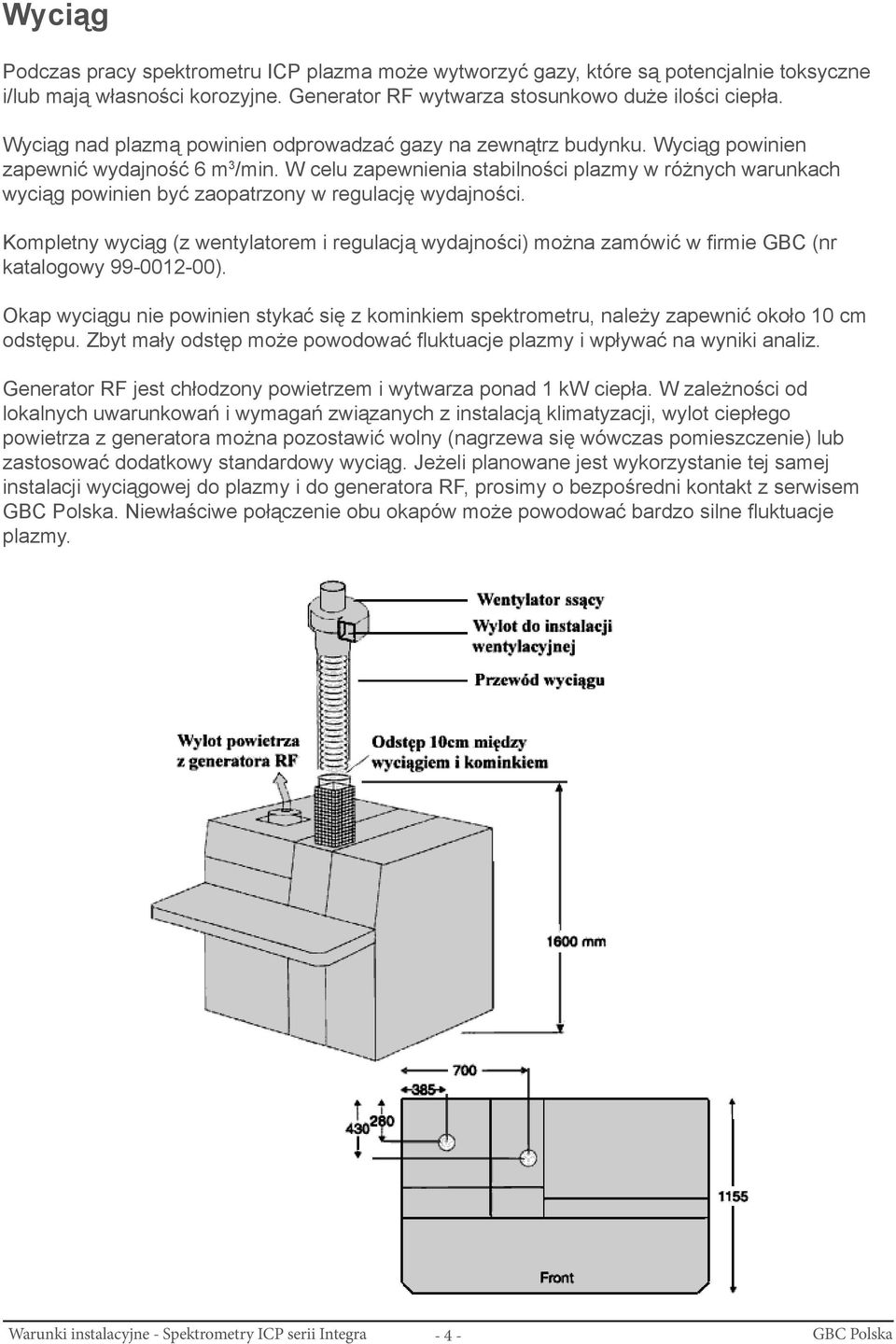

4 Wyciąg Podczas pracy spektrometru ICP plazma może wytworzyć gazy, które są potencjalnie toksyczne i/lub mają własności korozyjne. Generator RF wytwarza stosunkowo duże ilości ciepła. Wyciąg nad plazmą powinien odprowadzać gazy na zewnątrz budynku. Wyciąg powinien zapewnić wydajność 6 m 3 /min. W celu zapewnienia stabilności plazmy w różnych warunkach wyciąg powinien być zaopatrzony w regulację wydajności. Kompletny wyciąg (z wentylatorem i regulacją wydajności) można zamówić w firmie GBC (nr katalogowy ). Okap wyciągu nie powinien stykać się z kominkiem spektrometru, należy zapewnić około 10 cm odstępu. Zbyt mały odstęp może powodować fluktuacje plazmy i wpływać na wyniki analiz. Generator RF jest chłodzony powietrzem i wytwarza ponad 1 kw ciepła. W zależności od lokalnych uwarunkowań i wymagań związanych z instalacją klimatyzacji, wylot ciepłego powietrza z generatora można pozostawić wolny (nagrzewa się wówczas pomieszczenie) lub zastosować dodatkowy standardowy wyciąg. Jeżeli planowane jest wykorzystanie tej samej instalacji wyciągowej do plazmy i do generatora RF, prosimy o bezpośredni kontakt z serwisem. Niewłaściwe połączenie obu okapów może powodować bardzo silne fluktuacje plazmy

5 Zasilanie sieciowe Spektrometr: /- 10% VAC, Hz, 3.6 kw, 20 A, jedna faza. Proponowane jest zastosowanie gniazda 3-fazowego 25 A lub 32 A (z wykorzystaniem tylko jednej fazy). Prosimy o pozostawienie wtyczki pasującej do zainstalowanego gniazda. Komputer: VAC, 50 Hz, 250 W. Proponujemy zastosowanie podłączenia komputera i akcesoriów do listwy komputerowej. Listwy takie są obecnie ogólnie dostępne w handlu. Monitor: VAC, 50 Hz, 50 W. Podłączenie jw. Drukarka: VAC, 50 Hz, 50 W. Podłączenie j.w. UWAGA Wszystkie urządzenia współpracujące ze spektrometrem (komputer, monitor, drukarka, akcesoria itp.) powinny być zasilane z tej samej fazy, z której zasilany jest spektrometr. Firma zaleca zastosowanie zasilaczy podtrzymujacych - UPS - do zasilania samego spektrometru, jak i akcesoriów oraz komputera sterującego - 5 -

6 Uziemienie Urządzenia firmy GBC muszą być uziemione. UWAGA: Niewłaściwe uziemienie lub jego brak stanowi niebezpieczeństwo dla użytkownika i powoduje unieważnienie gwarancji na przyrząd. Przyrząd powinien być uziemiony poprzez zielono-żółty przewód w kablu zasilającym. Normalnie nie jest konieczne stosowanie dodatkowego uziemienia obudowy, chyba że wymagają tego lokalne przepisy. Należy również uwzględnić opcję dodatkowego uziemienia obudowy, jeżeli w laboratorium znajdują się bardzo czułe przyrządy pomiarowe, wrażliwe na zakłócenia. Przewód uziemiający powinien mieć przekrój taki sam jak przewód zerowy, ale nie mniejszy niż 2.5 mm 2. Sposób połączenia przewodu uziemiającego z ziemią powinien być zgodny obowiązującymi przepisami

7 Instalacja gazowa Czystość argonu Poniżej podano dopuszczane wartości zanieczyszczeń w argonie: Tlen < 10 ppm Azot < 50 ppm CO2 < 5 ppm CO < 1 ppm Węglowodory jako CH < 1 ppm Wodór < 1 ppm Wilgoć < 12 ppm (przy pełnym ciśnieniu) Podana specyfikacja odpowiada argonowi 99.99% (4N). W związku z tym, że normy nawet na atestowany argon są w naszym kraju często przekraczane, sugeruje się stosowanie argonu % (5N). Ciśnienie argonu Nominalne ciśnienie argonu na wejściu przyrządu powinno wynosić 600 kpa. Spadek ciśnienia poniżej 500 kpa powoduje zablokowanie pracy przyrządu. UWAGA: Ciśnienie argonu na wejściu przyrządu nie może przekroczyć 700 kpa! Podłączenie argonu Przewód instalacji gazowej powinien być doprowadzony w odległości 2 m od lewej ścianki bocznej spektrometru. Znajdujący się w dostawie wąż do połączenia z przyrządem ma średnicę 6.5 mm. Przepływ argonu Paląca się plazma zużywa max. 15 l/min. argonu (typowe zużycie wynosi 11 l/min). Argon jest stosowany również do przepłukiwania wejściowej optyki spektrometru przy analizach linii w zakresie UV (poniżej 200 nm); przepływ ten wynosi 1-6 l/min dla monochromatora
