Instrukcja użytkowania bezprzewodowego systemu alarmowego GSM EXPANDA

Transkrypt

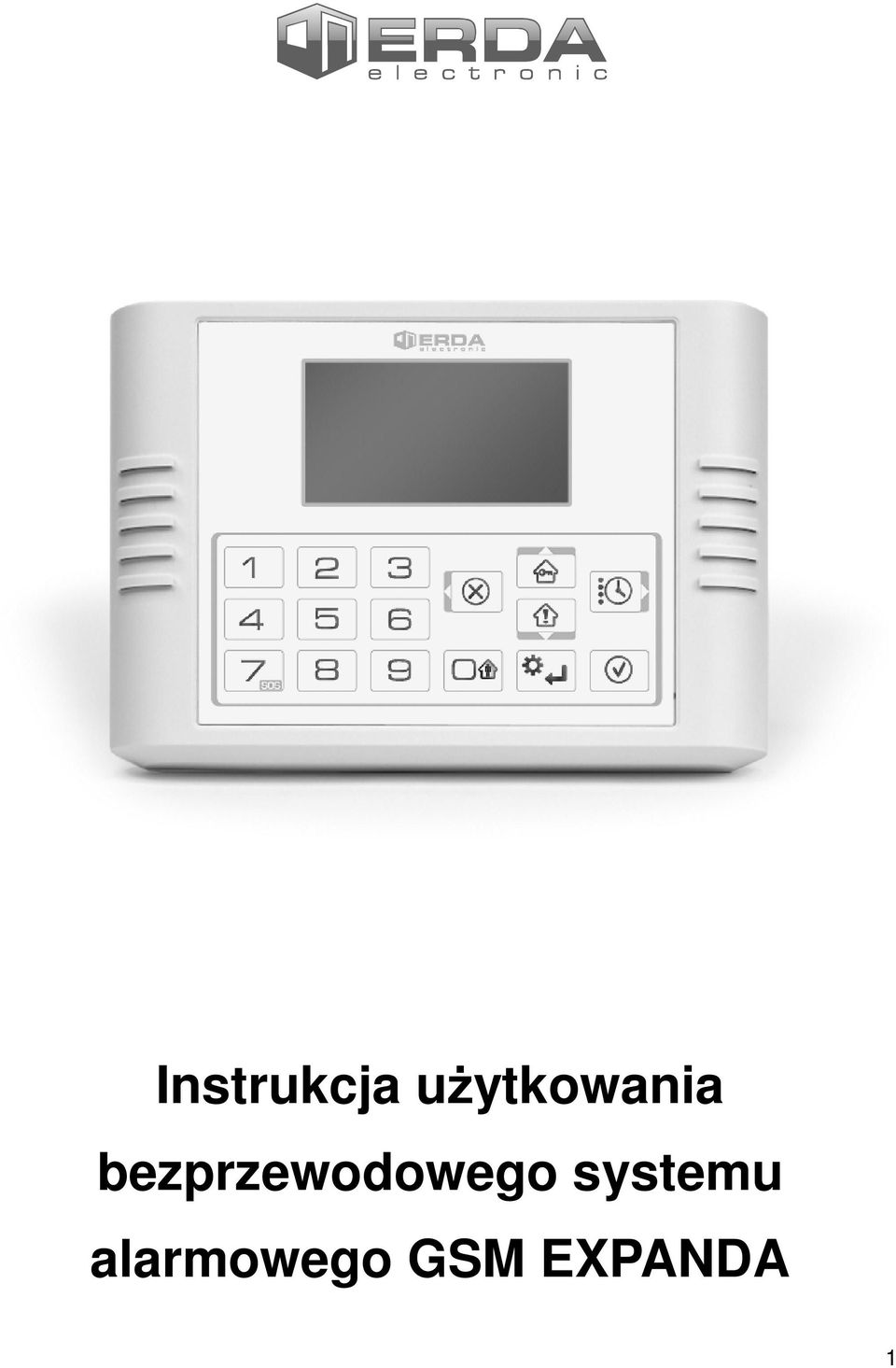

1 Instrukcja użytkowania bezprzewodowego systemu alarmowego GSM EXPANDA 1

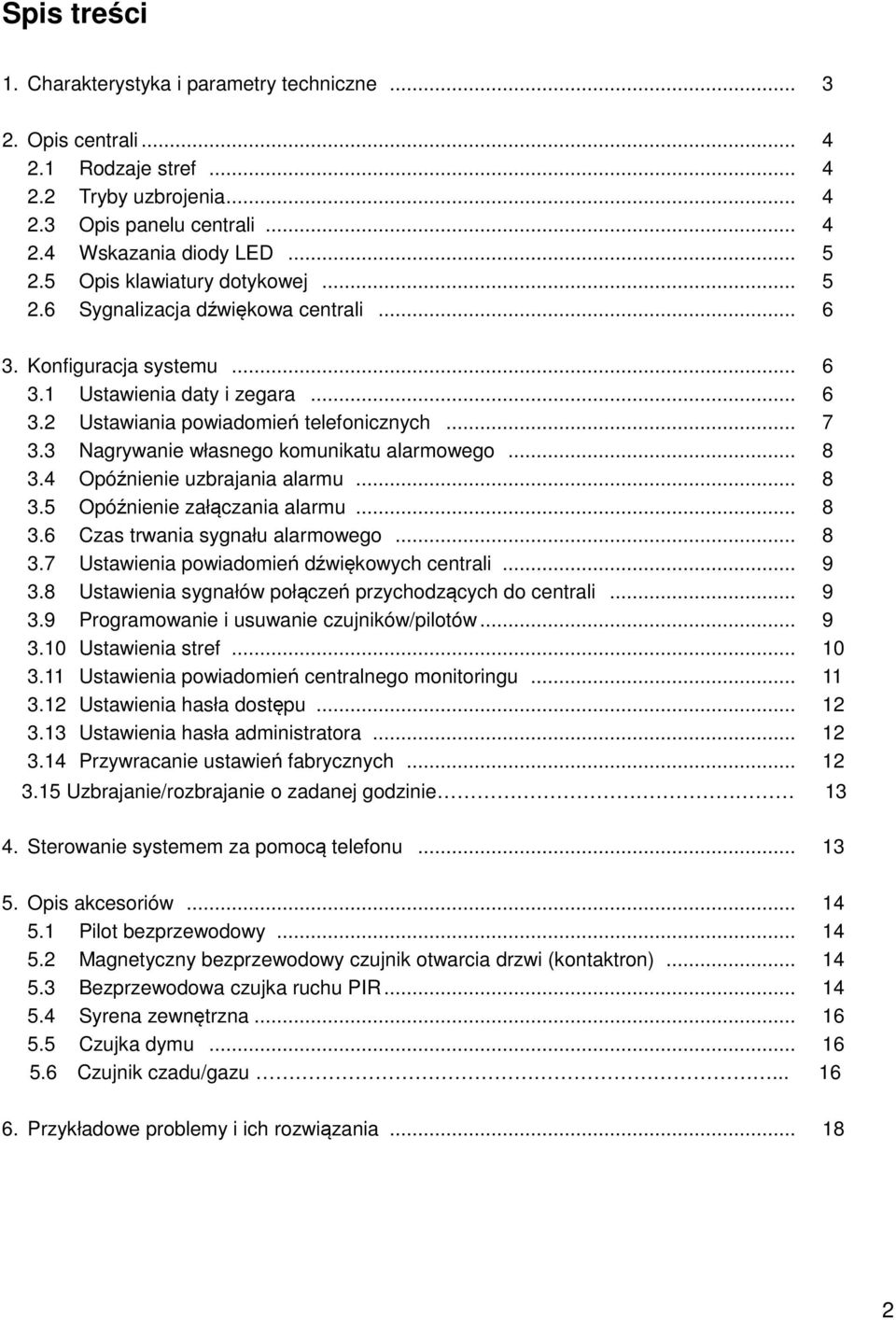

2 Spis treści 1. Charakterystyka i parametry techniczne Opis centrali Rodzaje stref Tryby uzbrojenia Opis panelu centrali Wskazania diody LED Opis klawiatury dotykowej Sygnalizacja dźwiękowa centrali Konfiguracja systemu Ustawienia daty i zegara Ustawiania powiadomień telefonicznych Nagrywanie własnego komunikatu alarmowego Opóźnienie uzbrajania alarmu Opóźnienie załączania alarmu Czas trwania sygnału alarmowego Ustawienia powiadomień dźwiękowych centrali Ustawienia sygnałów połączeń przychodzących do centrali Programowanie i usuwanie czujników/pilotów Ustawienia stref Ustawienia powiadomień centralnego monitoringu Ustawienia hasła dostępu Ustawienia hasła administratora Przywracanie ustawień fabrycznych Uzbrajanie/rozbrajanie o zadanej godzinie Sterowanie systemem za pomocą telefonu Opis akcesoriów Pilot bezprzewodowy Magnetyczny bezprzewodowy czujnik otwarcia drzwi (kontaktron) Bezprzewodowa czujka ruchu PIR Syrena zewnętrzna Czujka dymu Czujnik czadu/gazu Przykładowe problemy i ich rozwiązania

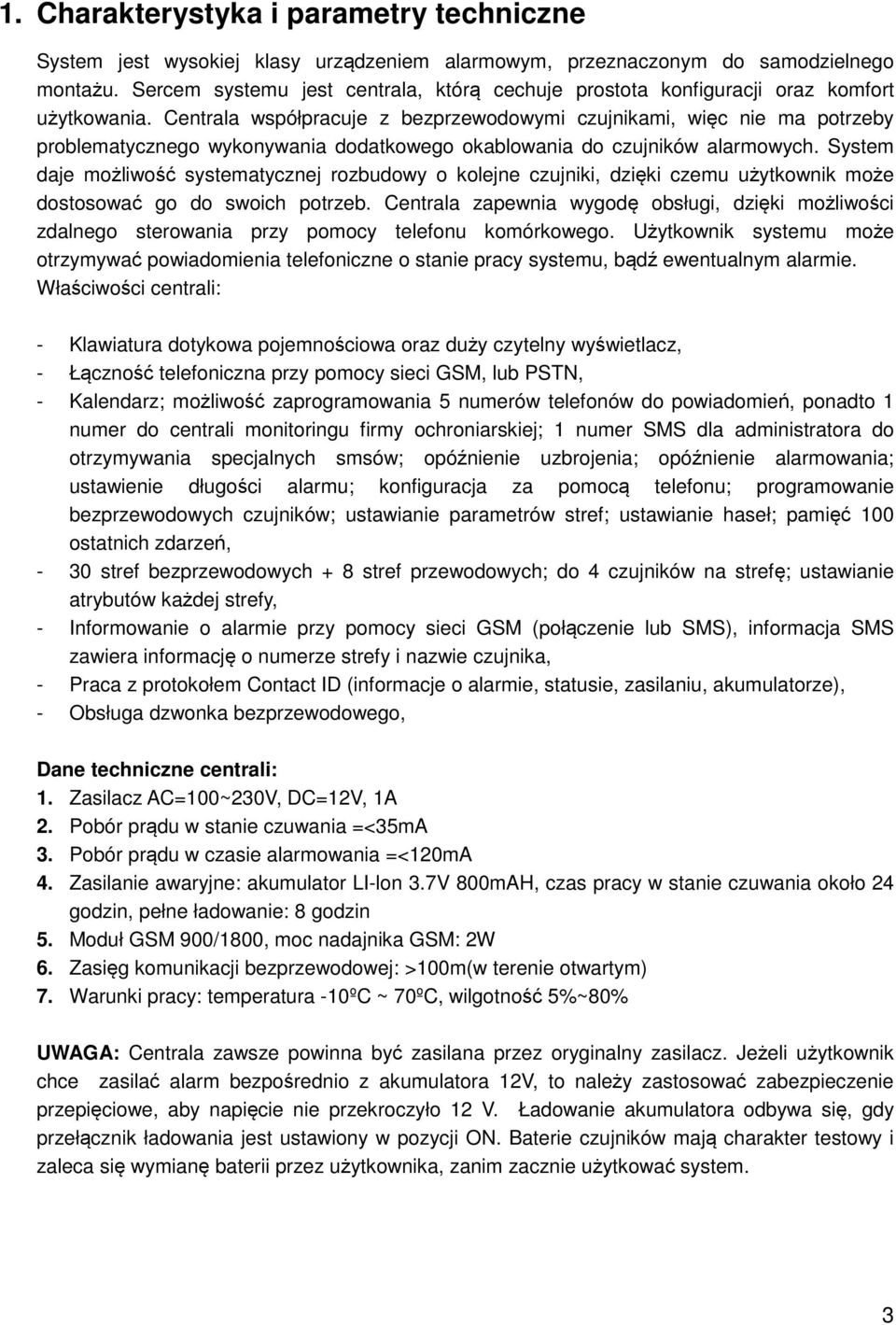

3 1. Charakterystyka i parametry techniczne System jest wysokiej klasy urządzeniem alarmowym, przeznaczonym do samodzielnego montażu. Sercem systemu jest centrala, którą cechuje prostota konfiguracji oraz komfort użytkowania. Centrala współpracuje z bezprzewodowymi czujnikami, więc nie ma potrzeby problematycznego wykonywania dodatkowego okablowania do czujników alarmowych. System daje możliwość systematycznej rozbudowy o kolejne czujniki, dzięki czemu użytkownik może dostosować go do swoich potrzeb. Centrala zapewnia wygodę obsługi, dzięki możliwości zdalnego sterowania przy pomocy telefonu komórkowego. Użytkownik systemu może otrzymywać powiadomienia telefoniczne o stanie pracy systemu, bądź ewentualnym alarmie. Właściwości centrali: - Klawiatura dotykowa pojemnościowa oraz duży czytelny wyświetlacz, - Łączność telefoniczna przy pomocy sieci GSM, lub PSTN, - Kalendarz; możliwość zaprogramowania 5 numerów telefonów do powiadomień, ponadto 1 numer do centrali monitoringu firmy ochroniarskiej; 1 numer SMS dla administratora do otrzymywania specjalnych smsów; opóźnienie uzbrojenia; opóźnienie alarmowania; ustawienie długości alarmu; konfiguracja za pomocą telefonu; programowanie bezprzewodowych czujników; ustawianie parametrów stref; ustawianie haseł; pamięć 100 ostatnich zdarzeń, - 30 stref bezprzewodowych + 8 stref przewodowych; do 4 czujników na strefę; ustawianie atrybutów każdej strefy, - Informowanie o alarmie przy pomocy sieci GSM (połączenie lub SMS), informacja SMS zawiera informację o numerze strefy i nazwie czujnika, - Praca z protokołem Contact ID (informacje o alarmie, statusie, zasilaniu, akumulatorze), - Obsługa dzwonka bezprzewodowego, Dane techniczne centrali: 1. Zasilacz AC=100~230V, DC=12V, 1A 2. Pobór prądu w stanie czuwania =<35mA 3. Pobór prądu w czasie alarmowania =<120mA 4. Zasilanie awaryjne: akumulator LI-lon 3.7V 800mAH, czas pracy w stanie czuwania około 24 godzin, pełne ładowanie: 8 godzin 5. Moduł GSM 900/1800, moc nadajnika GSM: 2W 6. Zasięg komunikacji bezprzewodowej: >100m(w terenie otwartym) 7. Warunki pracy: temperatura -10ºC ~ 70ºC, wilgotność 5%~80% UWAGA: Centrala zawsze powinna być zasilana przez oryginalny zasilacz. Jeżeli użytkownik chce zasilać alarm bezpośrednio z akumulatora 12V, to należy zastosować zabezpieczenie przepięciowe, aby napięcie nie przekroczyło 12 V. Ładowanie akumulatora odbywa się, gdy przełącznik ładowania jest ustawiony w pozycji ON. Baterie czujników mają charakter testowy i zaleca się wymianę baterii przez użytkownika, zanim zacznie użytkować system. 3

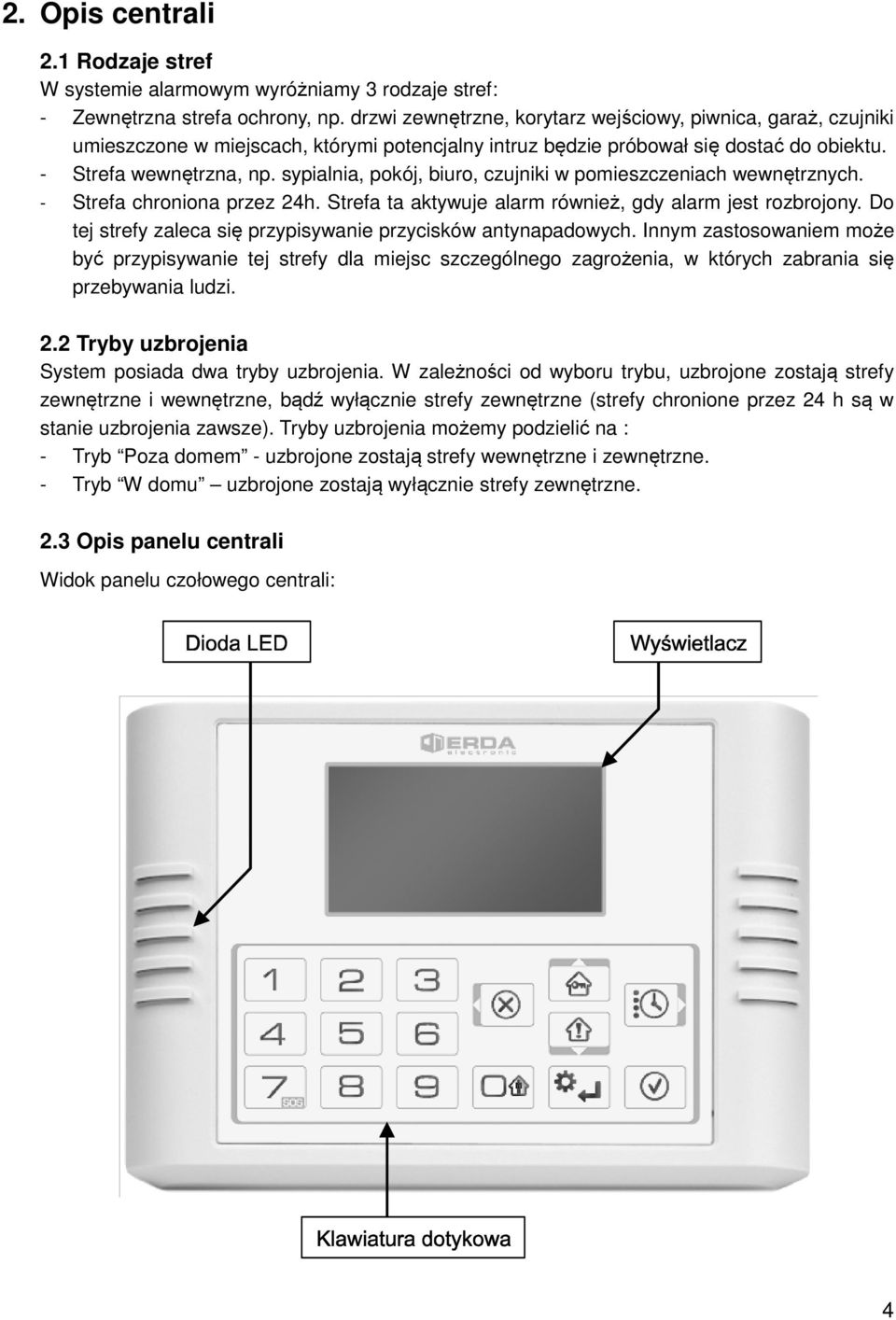

4 2. Opis centrali 2.1 Rodzaje stref W systemie alarmowym wyróżniamy 3 rodzaje stref: - Zewnętrzna strefa ochrony, np. drzwi zewnętrzne, korytarz wejściowy, piwnica, garaż, czujniki umieszczone w miejscach, którymi potencjalny intruz będzie próbował się dostać do obiektu. - Strefa wewnętrzna, np. sypialnia, pokój, biuro, czujniki w pomieszczeniach wewnętrznych. - Strefa chroniona przez 24h. Strefa ta aktywuje alarm również, gdy alarm jest rozbrojony. Do tej strefy zaleca się przypisywanie przycisków antynapadowych. Innym zastosowaniem może być przypisywanie tej strefy dla miejsc szczególnego zagrożenia, w których zabrania się przebywania ludzi. 2.2 Tryby uzbrojenia System posiada dwa tryby uzbrojenia. W zależności od wyboru trybu, uzbrojone zostają strefy zewnętrzne i wewnętrzne, bądź wyłącznie strefy zewnętrzne (strefy chronione przez 24 h są w stanie uzbrojenia zawsze). Tryby uzbrojenia możemy podzielić na : - Tryb Poza domem - uzbrojone zostają strefy wewnętrzne i zewnętrzne. - Tryb W domu uzbrojone zostają wyłącznie strefy zewnętrzne. 2.3 Opis panelu centrali Widok panelu czołowego centrali: 4

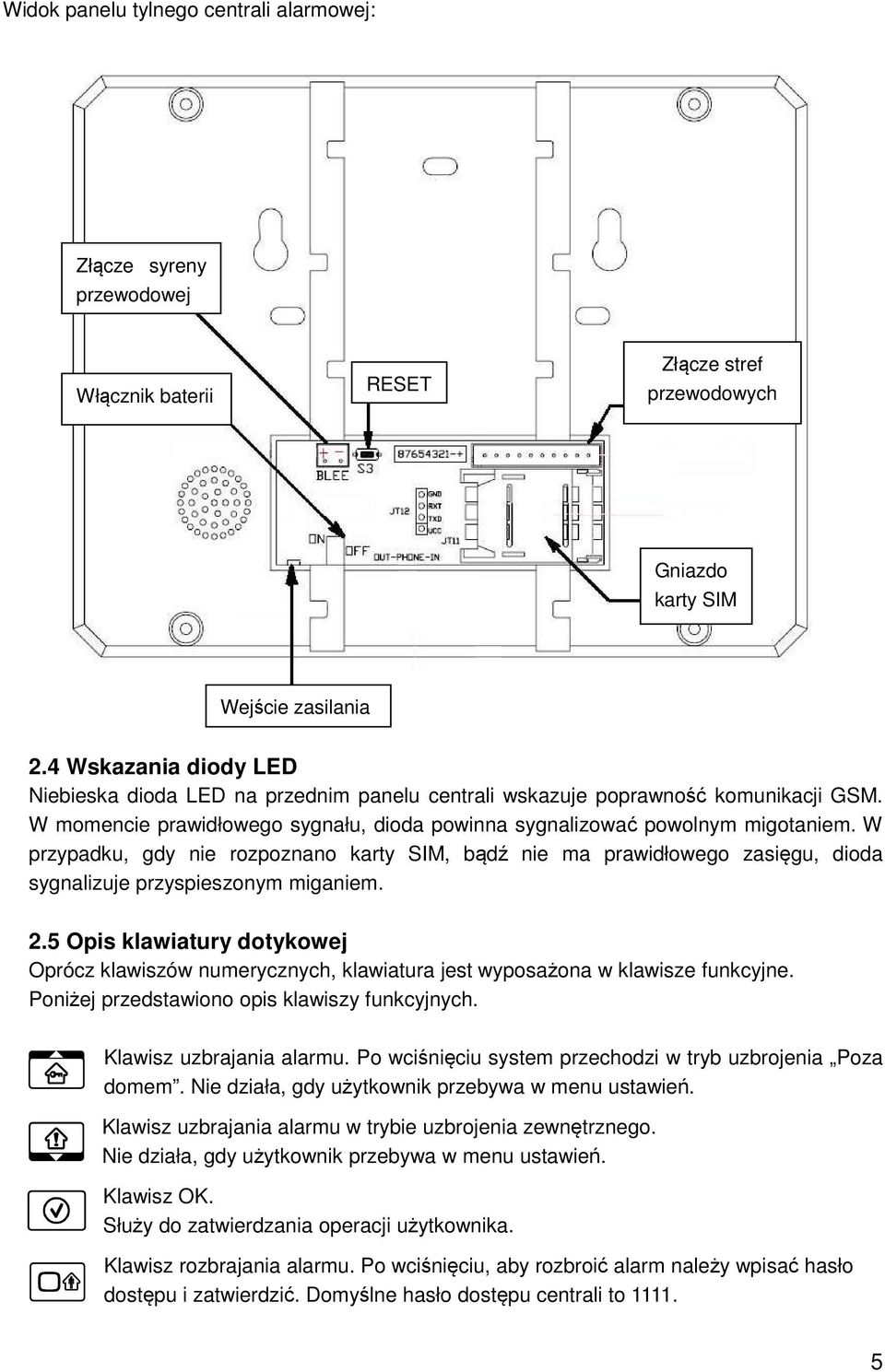

5 Widok panelu tylnego centrali alarmowej: Złącze syreny przewodowej Włącznik baterii RESET Złącze stref przewodowych Gniazdo karty SIM Wejście zasilania 2.4 Wskazania diody LED Niebieska dioda LED na przednim panelu centrali wskazuje poprawność komunikacji GSM. W momencie prawidłowego sygnału, dioda powinna sygnalizować powolnym migotaniem. W przypadku, gdy nie rozpoznano karty SIM, bądź nie ma prawidłowego zasięgu, dioda sygnalizuje przyspieszonym miganiem. 2.5 Opis klawiatury dotykowej Oprócz klawiszów numerycznych, klawiatura jest wyposażona w klawisze funkcyjne. Poniżej przedstawiono opis klawiszy funkcyjnych. Klawisz uzbrajania alarmu. Po wciśnięciu system przechodzi w tryb uzbrojenia Poza domem. Nie działa, gdy użytkownik przebywa w menu ustawień. Klawisz uzbrajania alarmu w trybie uzbrojenia zewnętrznego. Nie działa, gdy użytkownik przebywa w menu ustawień. Klawisz OK. Służy do zatwierdzania operacji użytkownika. Klawisz rozbrajania alarmu. Po wciśnięciu, aby rozbroić alarm należy wpisać hasło dostępu i zatwierdzić. Domyślne hasło dostępu centrali to

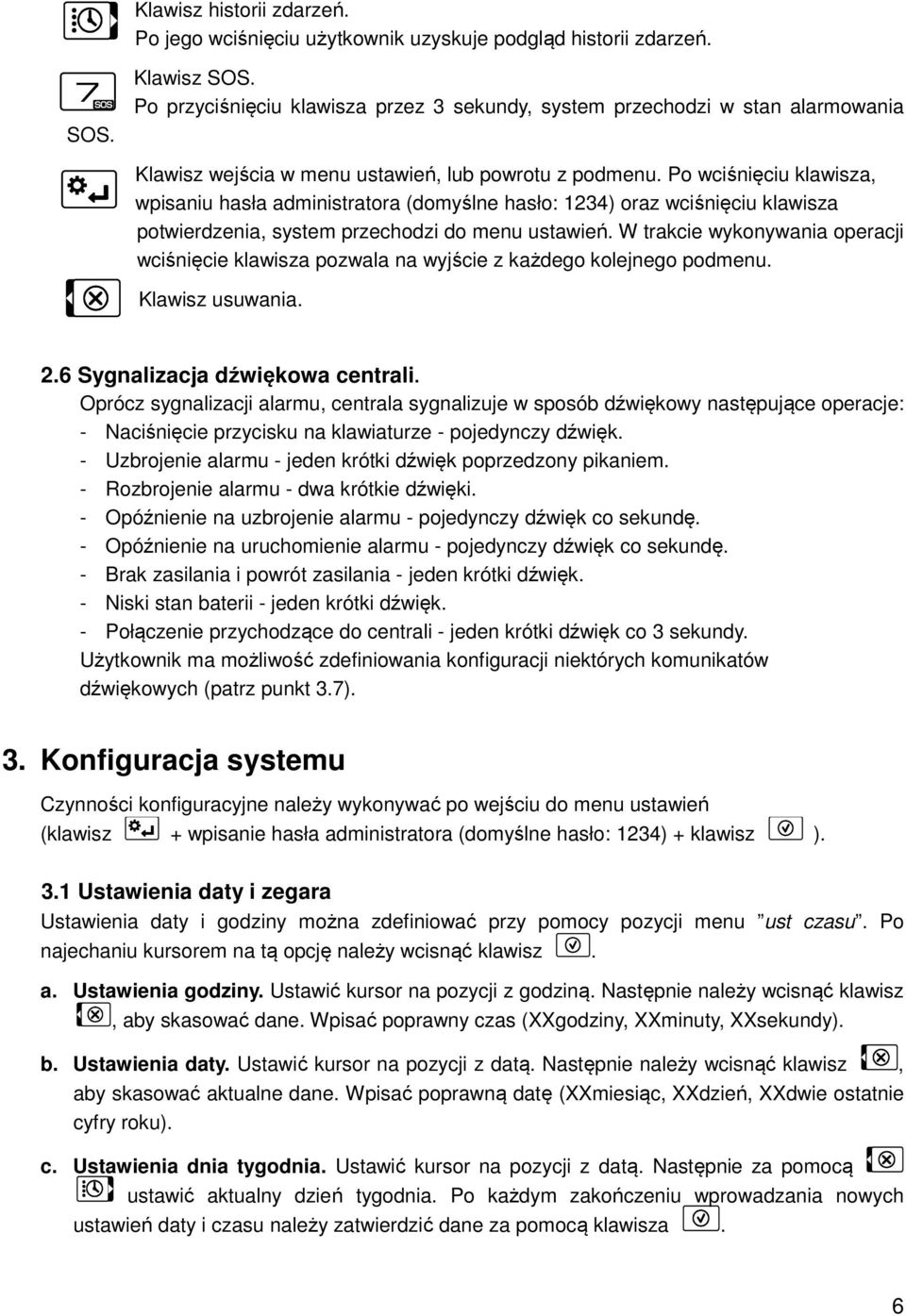

6 Klawisz historii zdarzeń. Po jego wciśnięciu użytkownik uzyskuje podgląd historii zdarzeń. SOS. Klawisz SOS. Po przyciśnięciu klawisza przez 3 sekundy, system przechodzi w stan alarmowania Klawisz wejścia w menu ustawień, lub powrotu z podmenu. Po wciśnięciu klawisza, wpisaniu hasła administratora (domyślne hasło: 1234) oraz wciśnięciu klawisza potwierdzenia, system przechodzi do menu ustawień. W trakcie wykonywania operacji wciśnięcie klawisza pozwala na wyjście z każdego kolejnego podmenu. Klawisz usuwania. 2.6 Sygnalizacja dźwiękowa centrali. Oprócz sygnalizacji alarmu, centrala sygnalizuje w sposób dźwiękowy następujące operacje: - Naciśnięcie przycisku na klawiaturze - pojedynczy dźwięk. - Uzbrojenie alarmu - jeden krótki dźwięk poprzedzony pikaniem. - Rozbrojenie alarmu - dwa krótkie dźwięki. - Opóźnienie na uzbrojenie alarmu - pojedynczy dźwięk co sekundę. - Opóźnienie na uruchomienie alarmu - pojedynczy dźwięk co sekundę. - Brak zasilania i powrót zasilania - jeden krótki dźwięk. - Niski stan baterii - jeden krótki dźwięk. - Połączenie przychodzące do centrali - jeden krótki dźwięk co 3 sekundy. Użytkownik ma możliwość zdefiniowania konfiguracji niektórych komunikatów dźwiękowych (patrz punkt 3.7). 3. Konfiguracja systemu Czynności konfiguracyjne należy wykonywać po wejściu do menu ustawień (klawisz + wpisanie hasła administratora (domyślne hasło: 1234) + klawisz ). 3.1 Ustawienia daty i zegara Ustawienia daty i godziny można zdefiniować przy pomocy pozycji menu ust czasu. Po najechaniu kursorem na tą opcję należy wcisnąć klawisz. a. Ustawienia godziny. Ustawić kursor na pozycji z godziną. Następnie należy wcisnąć klawisz, aby skasować dane. Wpisać poprawny czas (XXgodziny, XXminuty, XXsekundy). b. Ustawienia daty. Ustawić kursor na pozycji z datą. Następnie należy wcisnąć klawisz, aby skasować aktualne dane. Wpisać poprawną datę (XXmiesiąc, XXdzień, XXdwie ostatnie cyfry roku). c. Ustawienia dnia tygodnia. Ustawić kursor na pozycji z datą. Następnie za pomocą ustawić aktualny dzień tygodnia. Po każdym zakończeniu wprowadzania nowych ustawień daty i czasu należy zatwierdzić dane za pomocą klawisza. 6

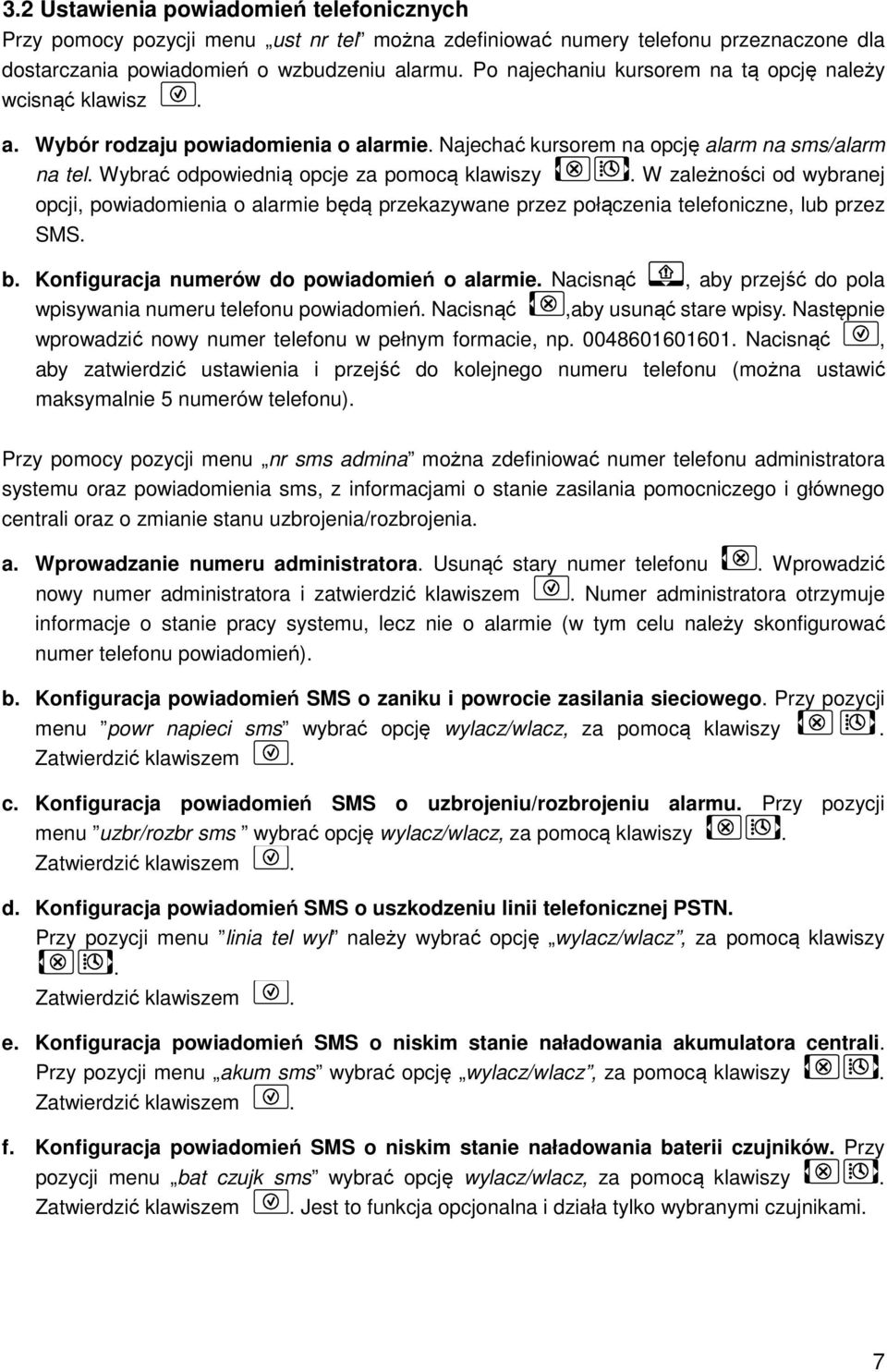

7 3.2 Ustawienia powiadomień telefonicznych Przy pomocy pozycji menu ust nr tel można zdefiniować numery telefonu przeznaczone dla dostarczania powiadomień o wzbudzeniu alarmu. Po najechaniu kursorem na tą opcję należy wcisnąć klawisz. a. Wybór rodzaju powiadomienia o alarmie. Najechać kursorem na opcję alarm na sms/alarm na tel. Wybrać odpowiednią opcje za pomocą klawiszy. W zależności od wybranej opcji, powiadomienia o alarmie będą przekazywane przez połączenia telefoniczne, lub przez SMS. b. Konfiguracja numerów do powiadomień o alarmie. Nacisnąć, aby przejść do pola wpisywania numeru telefonu powiadomień. Nacisnąć,aby usunąć stare wpisy. Następnie wprowadzić nowy numer telefonu w pełnym formacie, np Nacisnąć, aby zatwierdzić ustawienia i przejść do kolejnego numeru telefonu (można ustawić maksymalnie 5 numerów telefonu). Przy pomocy pozycji menu nr sms admina można zdefiniować numer telefonu administratora systemu oraz powiadomienia sms, z informacjami o stanie zasilania pomocniczego i głównego centrali oraz o zmianie stanu uzbrojenia/rozbrojenia. a. Wprowadzanie numeru administratora. Usunąć stary numer telefonu. Wprowadzić nowy numer administratora i zatwierdzić klawiszem. Numer administratora otrzymuje informacje o stanie pracy systemu, lecz nie o alarmie (w tym celu należy skonfigurować numer telefonu powiadomień). b. Konfiguracja powiadomień SMS o zaniku i powrocie zasilania sieciowego. Przy pozycji menu powr napieci sms wybrać opcję wylacz/wlacz, za pomocą klawiszy. Zatwierdzić klawiszem. c. Konfiguracja powiadomień SMS o uzbrojeniu/rozbrojeniu alarmu. Przy pozycji menu uzbr/rozbr sms wybrać opcję wylacz/wlacz, za pomocą klawiszy. Zatwierdzić klawiszem. d. Konfiguracja powiadomień SMS o uszkodzeniu linii telefonicznej PSTN. Przy pozycji menu linia tel wyl należy wybrać opcję wylacz/wlacz, za pomocą klawiszy. Zatwierdzić klawiszem. e. Konfiguracja powiadomień SMS o niskim stanie naładowania akumulatora centrali. Przy pozycji menu akum sms wybrać opcję wylacz/wlacz, za pomocą klawiszy. Zatwierdzić klawiszem. f. Konfiguracja powiadomień SMS o niskim stanie naładowania baterii czujników. Przy pozycji menu bat czujk sms wybrać opcję wylacz/wlacz, za pomocą klawiszy. Zatwierdzić klawiszem. Jest to funkcja opcjonalna i działa tylko wybranymi czujnikami. 7

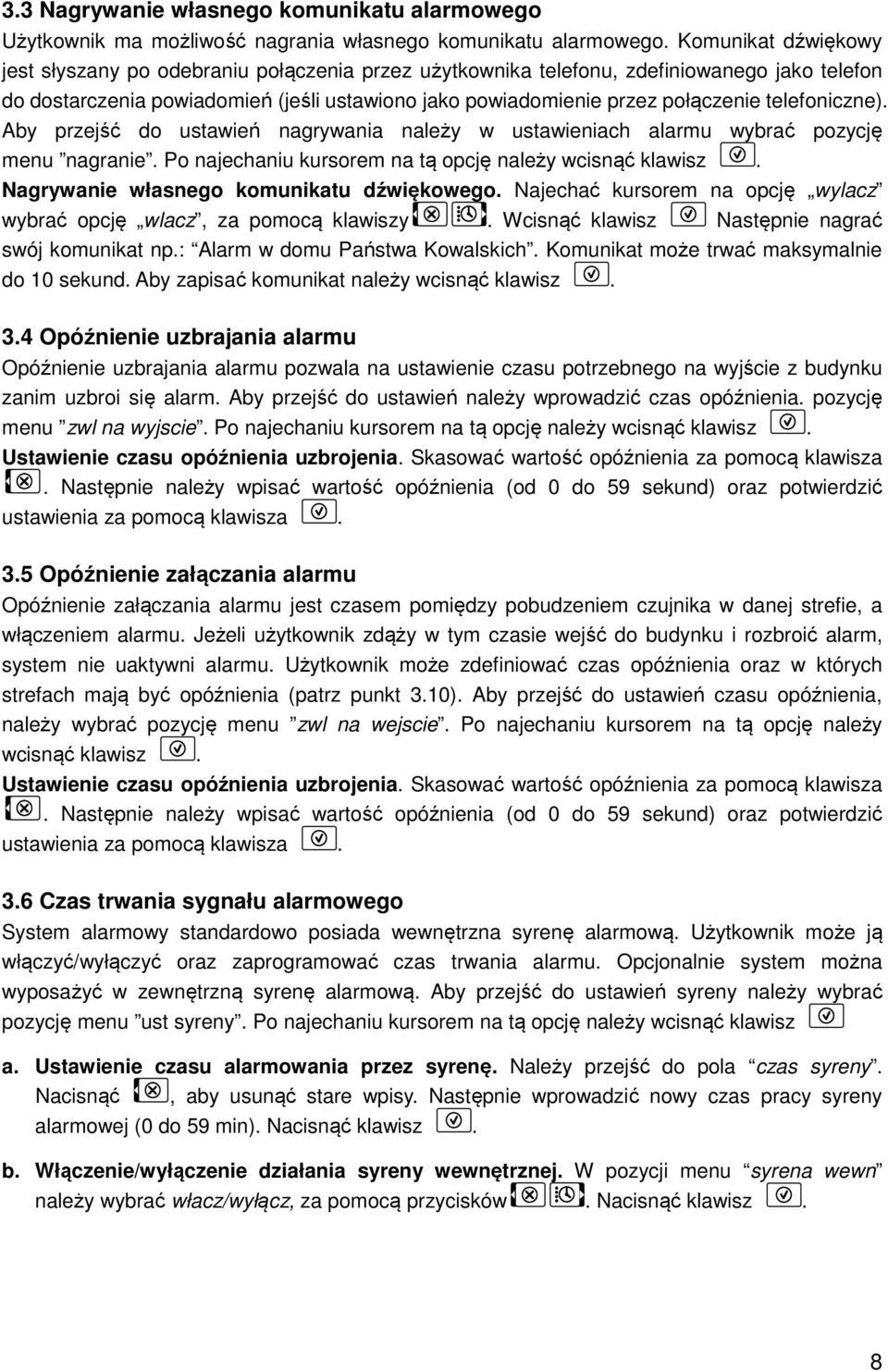

8 3.3 Nagrywanie własnego komunikatu alarmowego Użytkownik ma możliwość nagrania własnego komunikatu alarmowego. Komunikat dźwiękowy jest słyszany po odebraniu połączenia przez użytkownika telefonu, zdefiniowanego jako telefon do dostarczenia powiadomień (jeśli ustawiono jako powiadomienie przez połączenie telefoniczne). Aby przejść do ustawień nagrywania należy w ustawieniach alarmu wybrać pozycję menu nagranie. Po najechaniu kursorem na tą opcję należy wcisnąć klawisz. Nagrywanie własnego komunikatu dźwiękowego. Najechać kursorem na opcję wylacz wybrać opcję wlacz, za pomocą klawiszy. Wcisnąć klawisz Następnie nagrać swój komunikat np.: Alarm w domu Państwa Kowalskich. Komunikat może trwać maksymalnie do 10 sekund. Aby zapisać komunikat należy wcisnąć klawisz. 3.4 Opóźnienie uzbrajania alarmu Opóźnienie uzbrajania alarmu pozwala na ustawienie czasu potrzebnego na wyjście z budynku zanim uzbroi się alarm. Aby przejść do ustawień należy wprowadzić czas opóźnienia. pozycję menu zwl na wyjscie. Po najechaniu kursorem na tą opcję należy wcisnąć klawisz. Ustawienie czasu opóźnienia uzbrojenia. Skasować wartość opóźnienia za pomocą klawisza. Następnie należy wpisać wartość opóźnienia (od 0 do 59 sekund) oraz potwierdzić ustawienia za pomocą klawisza. 3.5 Opóźnienie załączania alarmu Opóźnienie załączania alarmu jest czasem pomiędzy pobudzeniem czujnika w danej strefie, a włączeniem alarmu. Jeżeli użytkownik zdąży w tym czasie wejść do budynku i rozbroić alarm, system nie uaktywni alarmu. Użytkownik może zdefiniować czas opóźnienia oraz w których strefach mają być opóźnienia (patrz punkt 3.10). Aby przejść do ustawień czasu opóźnienia, należy wybrać pozycję menu zwl na wejscie. Po najechaniu kursorem na tą opcję należy wcisnąć klawisz. Ustawienie czasu opóźnienia uzbrojenia. Skasować wartość opóźnienia za pomocą klawisza. Następnie należy wpisać wartość opóźnienia (od 0 do 59 sekund) oraz potwierdzić ustawienia za pomocą klawisza. 3.6 Czas trwania sygnału alarmowego System alarmowy standardowo posiada wewnętrzna syrenę alarmową. Użytkownik może ją włączyć/wyłączyć oraz zaprogramować czas trwania alarmu. Opcjonalnie system można wyposażyć w zewnętrzną syrenę alarmową. Aby przejść do ustawień syreny należy wybrać pozycję menu ust syreny. Po najechaniu kursorem na tą opcję należy wcisnąć klawisz a. Ustawienie czasu alarmowania przez syrenę. Należy przejść do pola czas syreny. Nacisnąć, aby usunąć stare wpisy. Następnie wprowadzić nowy czas pracy syreny alarmowej (0 do 59 min). Nacisnąć klawisz. b. Włączenie/wyłączenie działania syreny wewnętrznej. W pozycji menu syrena wewn należy wybrać włacz/wyłącz, za pomocą przycisków. Nacisnąć klawisz. 8

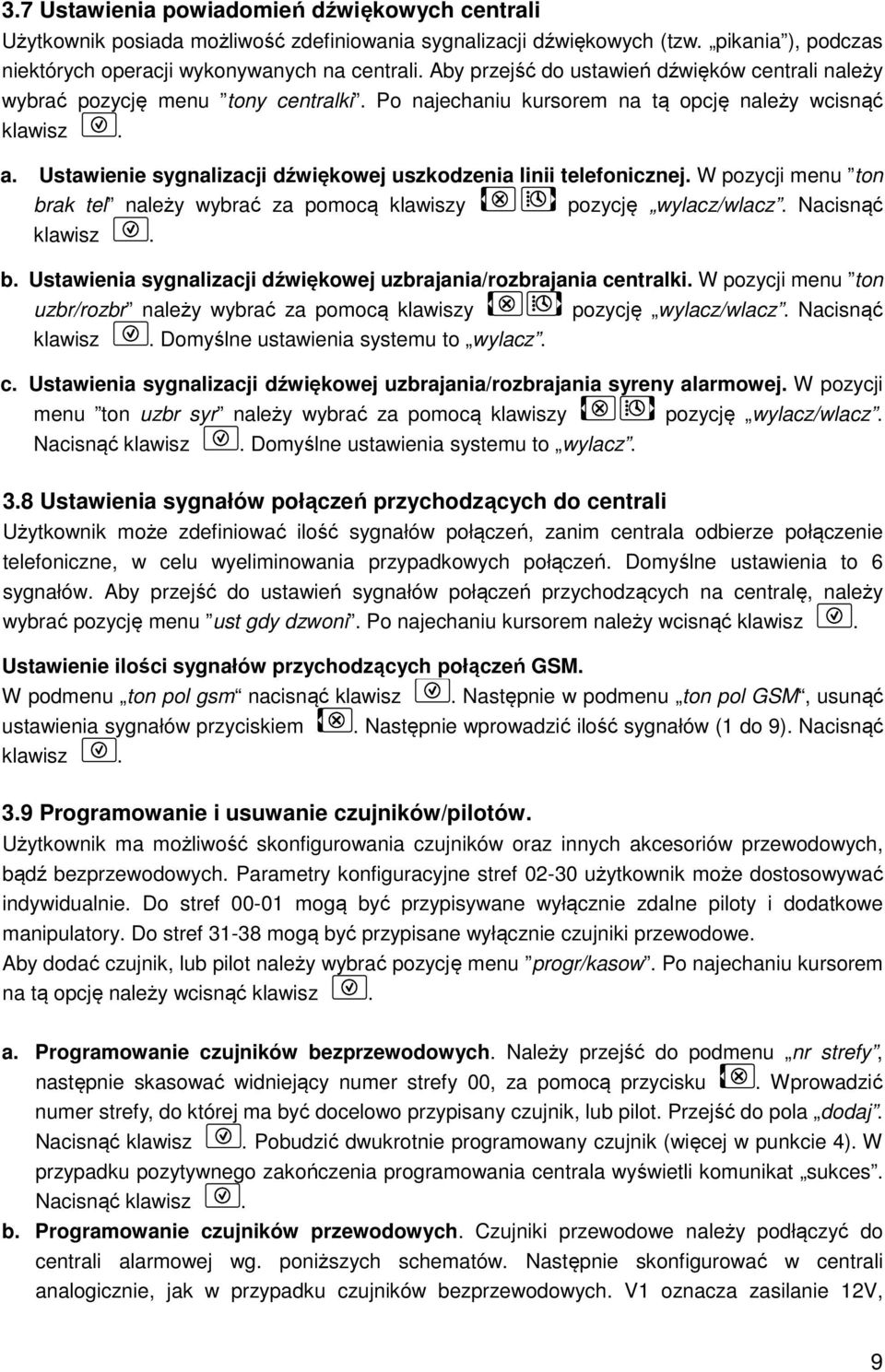

9 3.7 Ustawienia powiadomień dźwiękowych centrali Użytkownik posiada możliwość zdefiniowania sygnalizacji dźwiękowych (tzw. pikania ), podczas niektórych operacji wykonywanych na centrali. Aby przejść do ustawień dźwięków centrali należy wybrać pozycję menu tony centralki. Po najechaniu kursorem na tą opcję należy wcisnąć klawisz. a. Ustawienie sygnalizacji dźwiękowej uszkodzenia linii telefonicznej. W pozycji menu ton brak tel należy wybrać za pomocą klawiszy pozycję wylacz/wlacz. Nacisnąć klawisz. b. Ustawienia sygnalizacji dźwiękowej uzbrajania/rozbrajania centralki. W pozycji menu ton uzbr/rozbr należy wybrać za pomocą klawiszy pozycję wylacz/wlacz. Nacisnąć klawisz. Domyślne ustawienia systemu to wylacz. c. Ustawienia sygnalizacji dźwiękowej uzbrajania/rozbrajania syreny alarmowej. W pozycji menu ton uzbr syr należy wybrać za pomocą klawiszy pozycję wylacz/wlacz. Nacisnąć klawisz. Domyślne ustawienia systemu to wylacz. 3.8 Ustawienia sygnałów połączeń przychodzących do centrali Użytkownik może zdefiniować ilość sygnałów połączeń, zanim centrala odbierze połączenie telefoniczne, w celu wyeliminowania przypadkowych połączeń. Domyślne ustawienia to 6 sygnałów. Aby przejść do ustawień sygnałów połączeń przychodzących na centralę, należy wybrać pozycję menu ust gdy dzwoni. Po najechaniu kursorem należy wcisnąć klawisz. Ustawienie ilości sygnałów przychodzących połączeń GSM. W podmenu ton pol gsm nacisnąć klawisz. Następnie w podmenu ton pol GSM, usunąć ustawienia sygnałów przyciskiem. Następnie wprowadzić ilość sygnałów (1 do 9). Nacisnąć klawisz. 3.9 Programowanie i usuwanie czujników/pilotów. Użytkownik ma możliwość skonfigurowania czujników oraz innych akcesoriów przewodowych, bądź bezprzewodowych. Parametry konfiguracyjne stref użytkownik może dostosowywać indywidualnie. Do stref mogą być przypisywane wyłącznie zdalne piloty i dodatkowe manipulatory. Do stref mogą być przypisane wyłącznie czujniki przewodowe. Aby dodać czujnik, lub pilot należy wybrać pozycję menu progr/kasow. Po najechaniu kursorem na tą opcję należy wcisnąć klawisz. a. Programowanie czujników bezprzewodowych. Należy przejść do podmenu nr strefy, następnie skasować widniejący numer strefy 00, za pomocą przycisku. Wprowadzić numer strefy, do której ma być docelowo przypisany czujnik, lub pilot. Przejść do pola dodaj. Nacisnąć klawisz. Pobudzić dwukrotnie programowany czujnik (więcej w punkcie 4). W przypadku pozytywnego zakończenia programowania centrala wyświetli komunikat sukces. Nacisnąć klawisz. b. Programowanie czujników przewodowych. Czujniki przewodowe należy podłączyć do centrali alarmowej wg. poniższych schematów. Następnie skonfigurować w centrali analogicznie, jak w przypadku czujników bezprzewodowych. V1 oznacza zasilanie 12V, 9

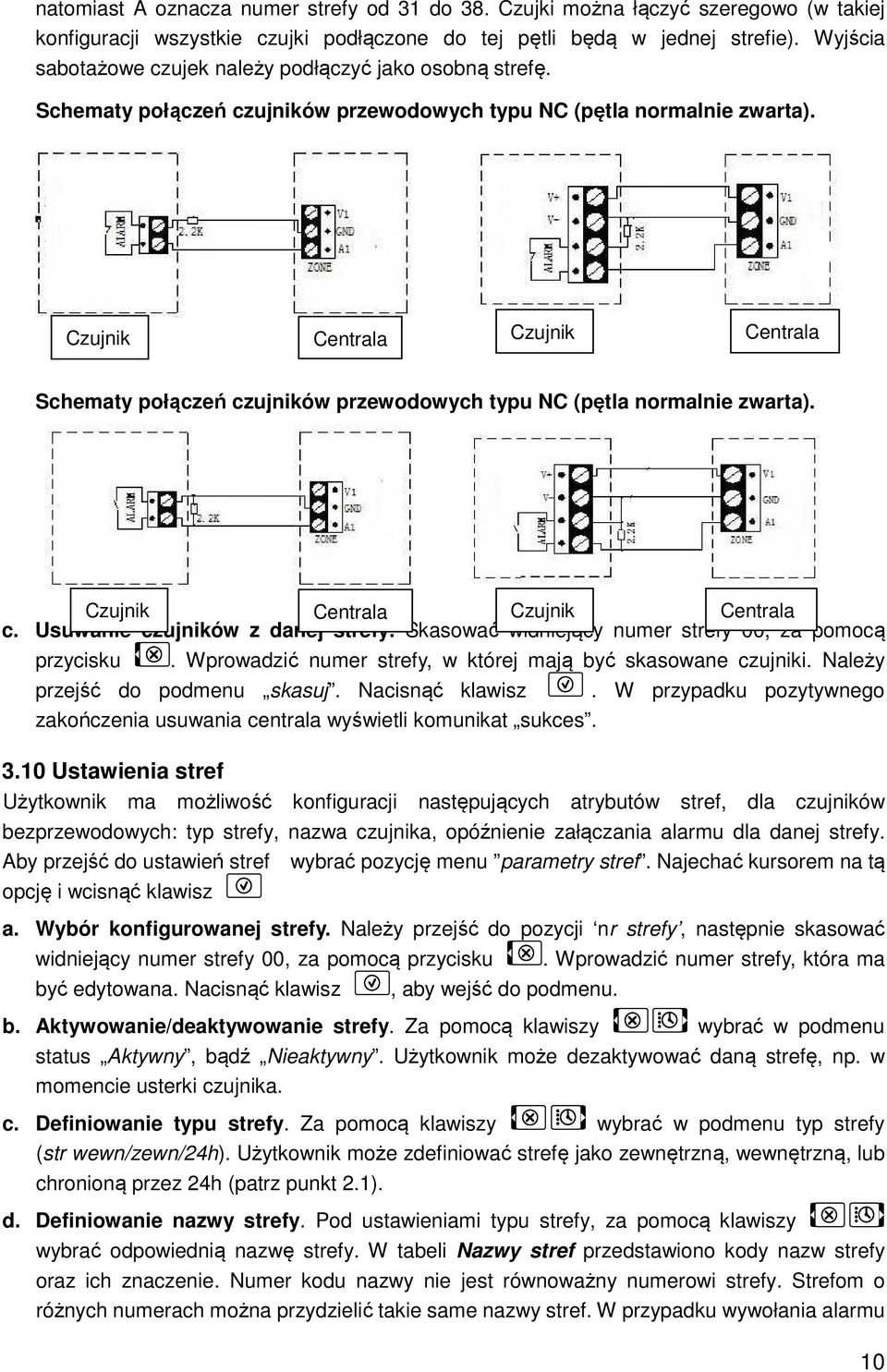

10 natomiast A oznacza numer strefy od 31 do 38. Czujki można łączyć szeregowo (w takiej konfiguracji wszystkie czujki podłączone do tej pętli będą w jednej strefie). Wyjścia sabotażowe czujek należy podłączyć jako osobną strefę. Schematy połączeń czujników przewodowych typu NC (pętla normalnie zwarta). Czujnik Centrala Czujnik Centrala Schematy połączeń czujników przewodowych typu NC (pętla normalnie zwarta). Czujnik Centrala Czujnik Centrala c. Usuwanie czujników z danej strefy. Skasować widniejący numer strefy 00, za pomocą przycisku. Wprowadzić numer strefy, w której mają być skasowane czujniki. Należy przejść do podmenu skasuj. Nacisnąć klawisz. W przypadku pozytywnego zakończenia usuwania centrala wyświetli komunikat sukces Ustawienia stref Użytkownik ma możliwość konfiguracji następujących atrybutów stref, dla czujników bezprzewodowych: typ strefy, nazwa czujnika, opóźnienie załączania alarmu dla danej strefy. Aby przejść do ustawień stref wybrać pozycję menu parametry stref. Najechać kursorem na tą opcję i wcisnąć klawisz a. Wybór konfigurowanej strefy. Należy przejść do pozycji nr strefy, następnie skasować widniejący numer strefy 00, za pomocą przycisku. Wprowadzić numer strefy, która ma być edytowana. Nacisnąć klawisz, aby wejść do podmenu. b. Aktywowanie/deaktywowanie strefy. Za pomocą klawiszy wybrać w podmenu status Aktywny, bądź Nieaktywny. Użytkownik może dezaktywować daną strefę, np. w momencie usterki czujnika. c. Definiowanie typu strefy. Za pomocą klawiszy wybrać w podmenu typ strefy (str wewn/zewn/24h). Użytkownik może zdefiniować strefę jako zewnętrzną, wewnętrzną, lub chronioną przez 24h (patrz punkt 2.1). d. Definiowanie nazwy strefy. Pod ustawieniami typu strefy, za pomocą klawiszy wybrać odpowiednią nazwę strefy. W tabeli Nazwy stref przedstawiono kody nazw strefy oraz ich znaczenie. Numer kodu nazwy nie jest równoważny numerowi strefy. Strefom o różnych numerach można przydzielić takie same nazwy stref. W przypadku wywołania alarmu 10

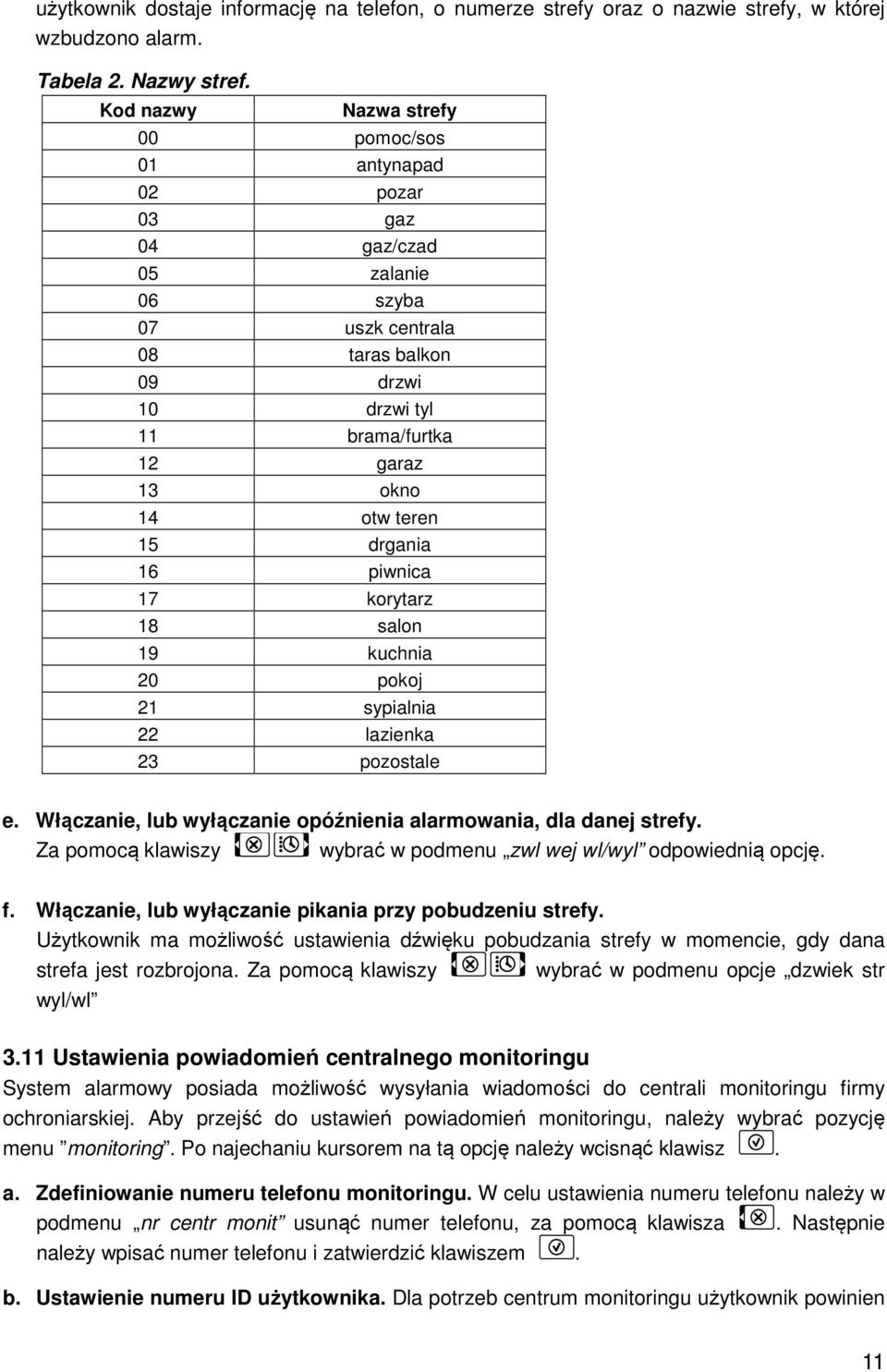

11 użytkownik dostaje informację na telefon, o numerze strefy oraz o nazwie strefy, w której wzbudzono alarm. Tabela 2. Nazwy stref. Kod nazwy Nazwa strefy 00 pomoc/sos 01 antynapad 02 pozar 03 gaz 04 gaz/czad 05 zalanie 06 szyba 07 uszk centrala 08 taras balkon 09 drzwi 10 drzwi tyl 11 brama/furtka 12 garaz 13 okno 14 otw teren 15 drgania 16 piwnica 17 korytarz 18 salon 19 kuchnia 20 pokoj 21 sypialnia 22 lazienka 23 pozostale e. Włączanie, lub wyłączanie opóźnienia alarmowania, dla danej strefy. Za pomocą klawiszy wybrać w podmenu zwl wej wl/wyl odpowiednią opcję. f. Włączanie, lub wyłączanie pikania przy pobudzeniu strefy. Użytkownik ma możliwość ustawienia dźwięku pobudzania strefy w momencie, gdy dana strefa jest rozbrojona. Za pomocą klawiszy wybrać w podmenu opcje dzwiek str wyl/wl 3.11 Ustawienia powiadomień centralnego monitoringu System alarmowy posiada możliwość wysyłania wiadomości do centrali monitoringu firmy ochroniarskiej. Aby przejść do ustawień powiadomień monitoringu, należy wybrać pozycję menu monitoring. Po najechaniu kursorem na tą opcję należy wcisnąć klawisz. a. Zdefiniowanie numeru telefonu monitoringu. W celu ustawienia numeru telefonu należy w podmenu nr centr monit usunąć numer telefonu, za pomocą klawisza. Następnie należy wpisać numer telefonu i zatwierdzić klawiszem. b. Ustawienie numeru ID użytkownika. Dla potrzeb centrum monitoringu użytkownik powinien 11

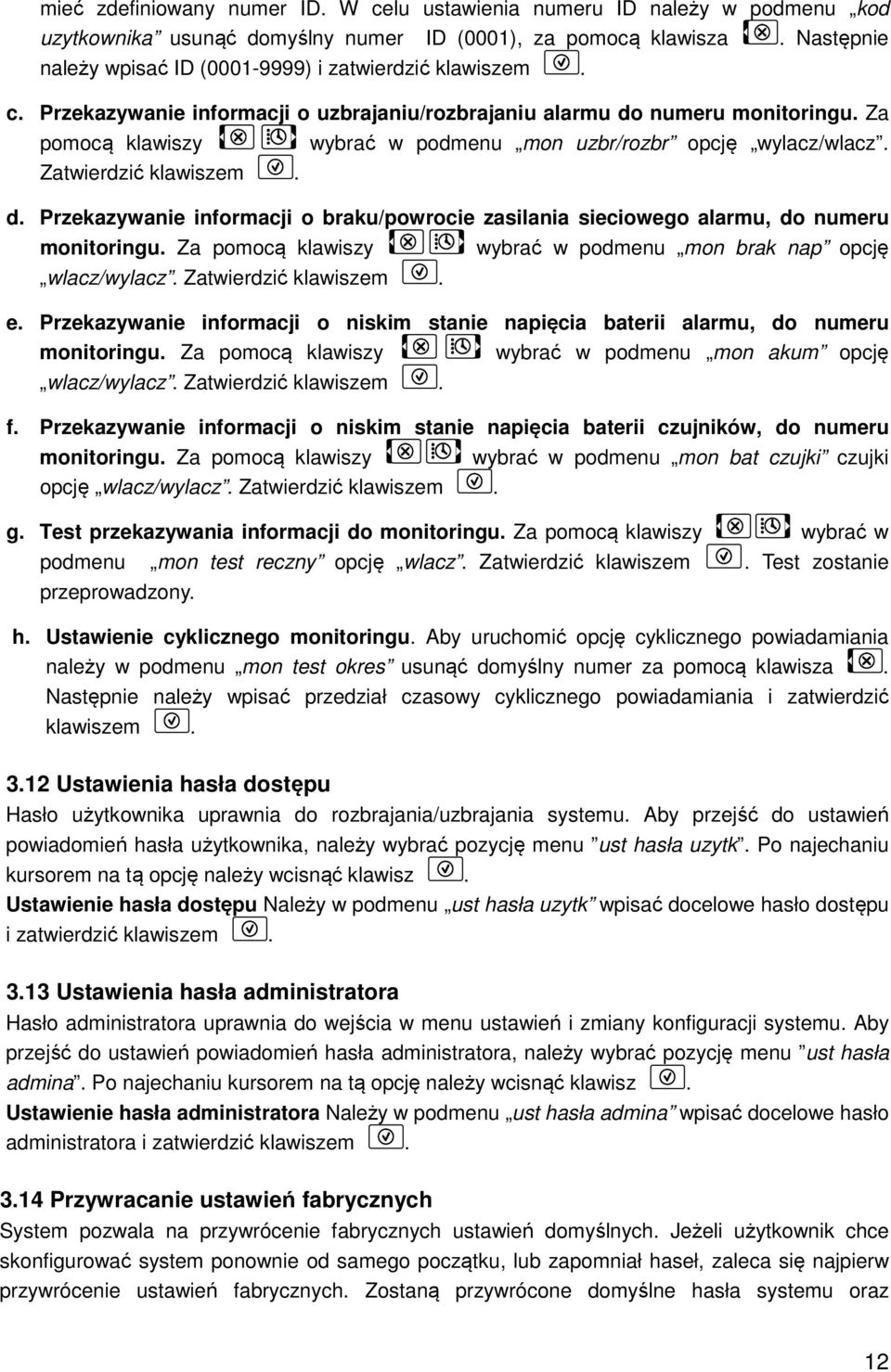

12 mieć zdefiniowany numer ID. W celu ustawienia numeru ID należy w podmenu kod uzytkownika usunąć domyślny numer ID (0001), za pomocą klawisza. Następnie należy wpisać ID ( ) i zatwierdzić klawiszem. c. Przekazywanie informacji o uzbrajaniu/rozbrajaniu alarmu do numeru monitoringu. Za pomocą klawiszy wybrać w podmenu mon uzbr/rozbr opcję wylacz/wlacz. Zatwierdzić klawiszem. d. Przekazywanie informacji o braku/powrocie zasilania sieciowego alarmu, do numeru monitoringu. Za pomocą klawiszy wybrać w podmenu mon brak nap opcję wlacz/wylacz. Zatwierdzić klawiszem. e. Przekazywanie informacji o niskim stanie napięcia baterii alarmu, do numeru monitoringu. Za pomocą klawiszy wybrać w podmenu mon akum opcję wlacz/wylacz. Zatwierdzić klawiszem. f. Przekazywanie informacji o niskim stanie napięcia baterii czujników, do numeru monitoringu. Za pomocą klawiszy wybrać w podmenu mon bat czujki czujki opcję wlacz/wylacz. Zatwierdzić klawiszem. g. Test przekazywania informacji do monitoringu. Za pomocą klawiszy wybrać w podmenu mon test reczny opcję wlacz. Zatwierdzić klawiszem. Test zostanie przeprowadzony. h. Ustawienie cyklicznego monitoringu. Aby uruchomić opcję cyklicznego powiadamiania należy w podmenu mon test okres usunąć domyślny numer za pomocą klawisza. Następnie należy wpisać przedział czasowy cyklicznego powiadamiania i zatwierdzić klawiszem Ustawienia hasła dostępu Hasło użytkownika uprawnia do rozbrajania/uzbrajania systemu. Aby przejść do ustawień powiadomień hasła użytkownika, należy wybrać pozycję menu ust hasła uzytk. Po najechaniu kursorem na tą opcję należy wcisnąć klawisz. Ustawienie hasła dostępu Należy w podmenu ust hasła uzytk wpisać docelowe hasło dostępu i zatwierdzić klawiszem Ustawienia hasła administratora Hasło administratora uprawnia do wejścia w menu ustawień i zmiany konfiguracji systemu. Aby przejść do ustawień powiadomień hasła administratora, należy wybrać pozycję menu ust hasła admina. Po najechaniu kursorem na tą opcję należy wcisnąć klawisz. Ustawienie hasła administratora Należy w podmenu ust hasła admina wpisać docelowe hasło administratora i zatwierdzić klawiszem Przywracanie ustawień fabrycznych System pozwala na przywrócenie fabrycznych ustawień domyślnych. Jeżeli użytkownik chce skonfigurować system ponownie od samego początku, lub zapomniał haseł, zaleca się najpierw przywrócenie ustawień fabrycznych. Zostaną przywrócone domyślne hasła systemu oraz 12

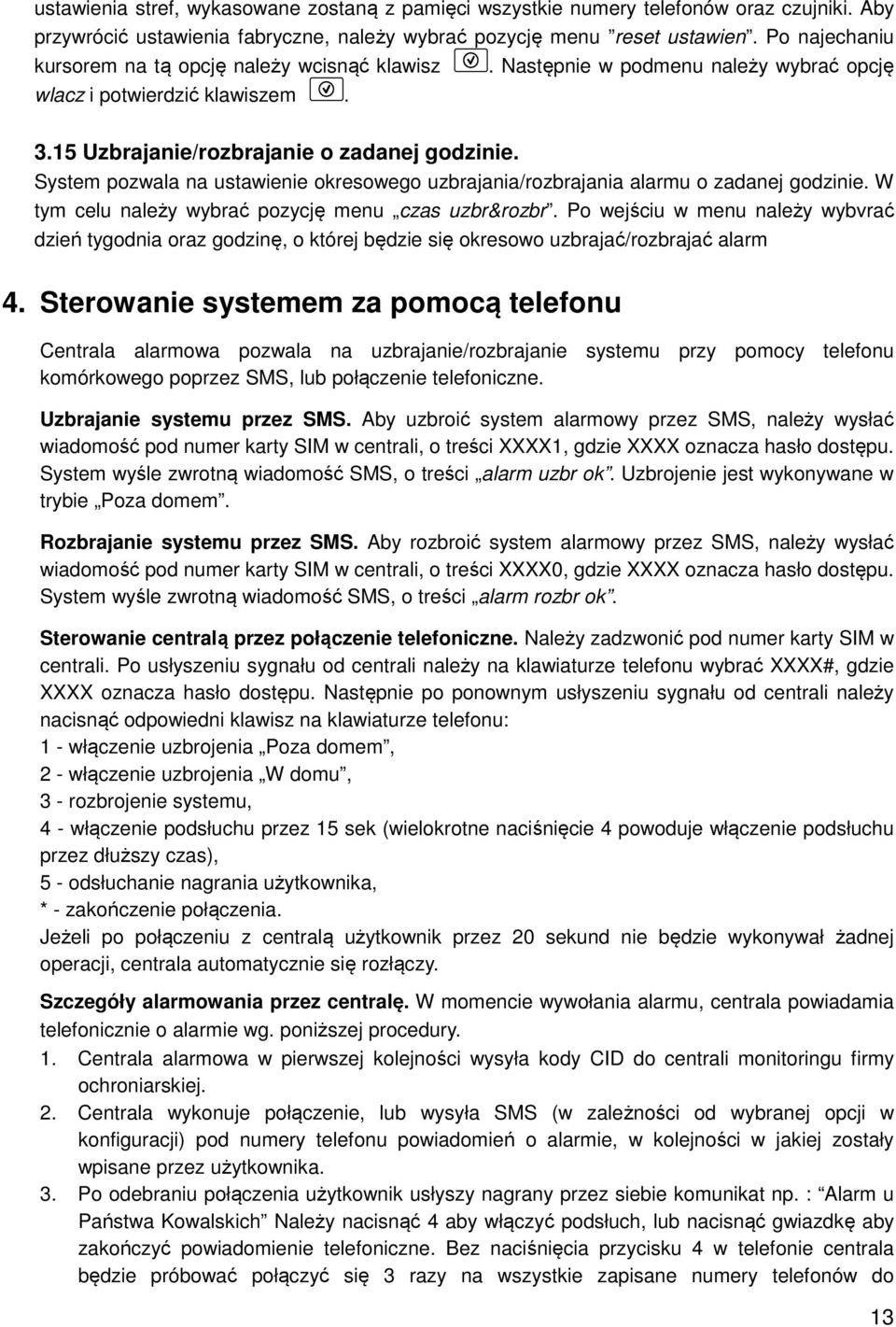

13 ustawienia stref, wykasowane zostaną z pamięci wszystkie numery telefonów oraz czujniki. Aby przywrócić ustawienia fabryczne, należy wybrać pozycję menu reset ustawien. Po najechaniu kursorem na tą opcję należy wcisnąć klawisz. Następnie w podmenu należy wybrać opcję wlacz i potwierdzić klawiszem Uzbrajanie/rozbrajanie o zadanej godzinie. System pozwala na ustawienie okresowego uzbrajania/rozbrajania alarmu o zadanej godzinie. W tym celu należy wybrać pozycję menu czas uzbr&rozbr. Po wejściu w menu należy wybvrać dzień tygodnia oraz godzinę, o której będzie się okresowo uzbrajać/rozbrajać alarm 4. Sterowanie systemem za pomocą telefonu Centrala alarmowa pozwala na uzbrajanie/rozbrajanie systemu przy pomocy telefonu komórkowego poprzez SMS, lub połączenie telefoniczne. Uzbrajanie systemu przez SMS. Aby uzbroić system alarmowy przez SMS, należy wysłać wiadomość pod numer karty SIM w centrali, o treści XXXX1, gdzie XXXX oznacza hasło dostępu. System wyśle zwrotną wiadomość SMS, o treści alarm uzbr ok. Uzbrojenie jest wykonywane w trybie Poza domem. Rozbrajanie systemu przez SMS. Aby rozbroić system alarmowy przez SMS, należy wysłać wiadomość pod numer karty SIM w centrali, o treści XXXX0, gdzie XXXX oznacza hasło dostępu. System wyśle zwrotną wiadomość SMS, o treści alarm rozbr ok. Sterowanie centralą przez połączenie telefoniczne. Należy zadzwonić pod numer karty SIM w centrali. Po usłyszeniu sygnału od centrali należy na klawiaturze telefonu wybrać XXXX#, gdzie XXXX oznacza hasło dostępu. Następnie po ponownym usłyszeniu sygnału od centrali należy nacisnąć odpowiedni klawisz na klawiaturze telefonu: 1 - włączenie uzbrojenia Poza domem, 2 - włączenie uzbrojenia W domu, 3 - rozbrojenie systemu, 4 - włączenie podsłuchu przez 15 sek (wielokrotne naciśnięcie 4 powoduje włączenie podsłuchu przez dłuższy czas), 5 - odsłuchanie nagrania użytkownika, * - zakończenie połączenia. Jeżeli po połączeniu z centralą użytkownik przez 20 sekund nie będzie wykonywał żadnej operacji, centrala automatycznie się rozłączy. Szczegóły alarmowania przez centralę. W momencie wywołania alarmu, centrala powiadamia telefonicznie o alarmie wg. poniższej procedury. 1. Centrala alarmowa w pierwszej kolejności wysyła kody CID do centrali monitoringu firmy ochroniarskiej. 2. Centrala wykonuje połączenie, lub wysyła SMS (w zależności od wybranej opcji w konfiguracji) pod numery telefonu powiadomień o alarmie, w kolejności w jakiej zostały wpisane przez użytkownika. 3. Po odebraniu połączenia użytkownik usłyszy nagrany przez siebie komunikat np. : Alarm u Państwa Kowalskich Należy nacisnąć 4 aby włączyć podsłuch, lub nacisnąć gwiazdkę aby zakończyć powiadomienie telefoniczne. Bez naciśnięcia przycisku 4 w telefonie centrala będzie próbować połączyć się 3 razy na wszystkie zapisane numery telefonów do 13

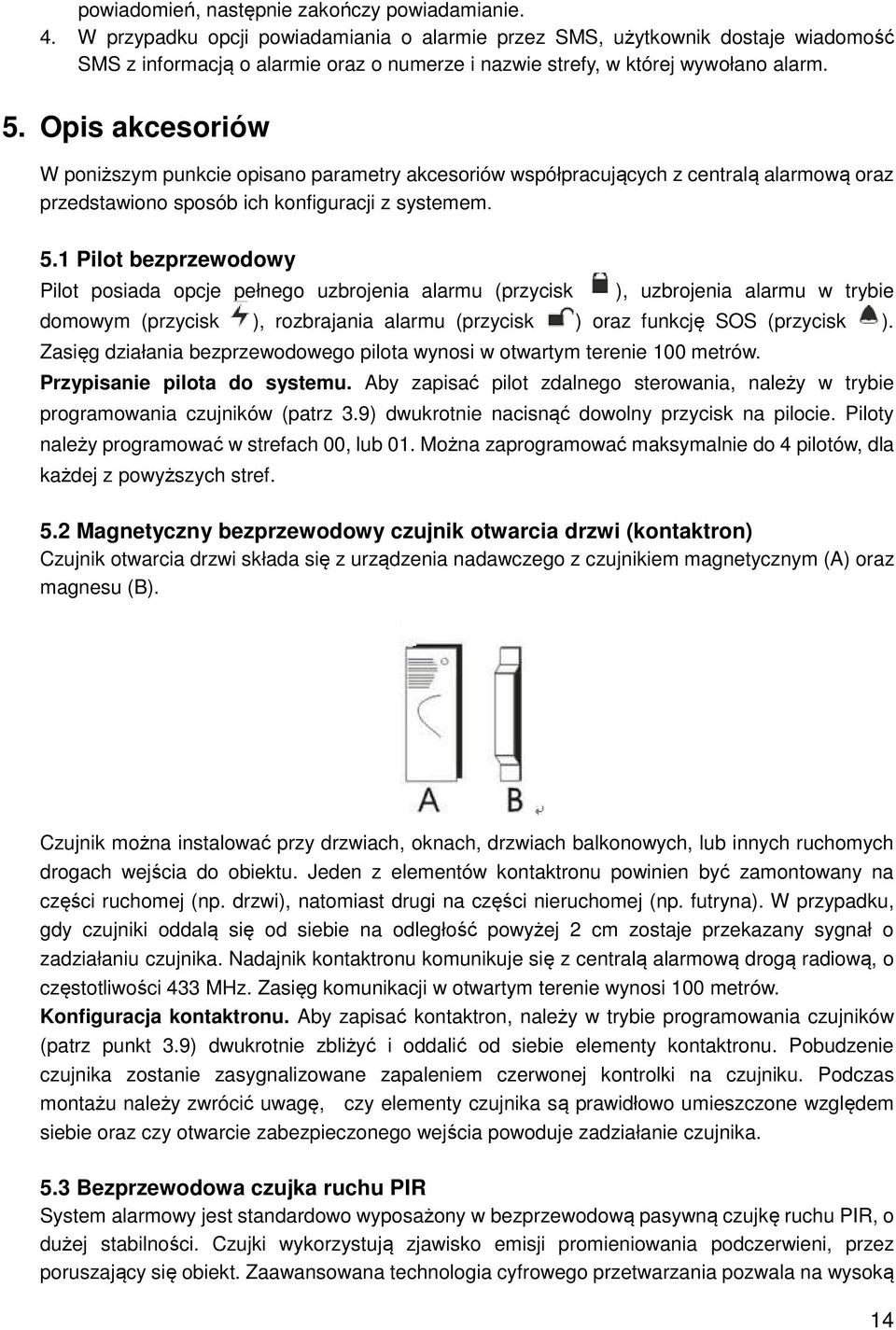

14 powiadomień, następnie zakończy powiadamianie. 4. W przypadku opcji powiadamiania o alarmie przez SMS, użytkownik dostaje wiadomość SMS z informacją o alarmie oraz o numerze i nazwie strefy, w której wywołano alarm. 5. Opis akcesoriów W poniższym punkcie opisano parametry akcesoriów współpracujących z centralą alarmową oraz przedstawiono sposób ich konfiguracji z systemem. 5.1 Pilot bezprzewodowy Pilot posiada opcje pełnego uzbrojenia alarmu (przycisk ), uzbrojenia alarmu w trybie domowym (przycisk ), rozbrajania alarmu (przycisk ) oraz funkcję SOS (przycisk ). Zasięg działania bezprzewodowego pilota wynosi w otwartym terenie 100 metrów. Przypisanie pilota do systemu. Aby zapisać pilot zdalnego sterowania, należy w trybie programowania czujników (patrz 3.9) dwukrotnie nacisnąć dowolny przycisk na pilocie. Piloty należy programować w strefach 00, lub 01. Można zaprogramować maksymalnie do 4 pilotów, dla każdej z powyższych stref. 5.2 Magnetyczny bezprzewodowy czujnik otwarcia drzwi (kontaktron) Czujnik otwarcia drzwi składa się z urządzenia nadawczego z czujnikiem magnetycznym (A) oraz magnesu (B). Czujnik można instalować przy drzwiach, oknach, drzwiach balkonowych, lub innych ruchomych drogach wejścia do obiektu. Jeden z elementów kontaktronu powinien być zamontowany na części ruchomej (np. drzwi), natomiast drugi na części nieruchomej (np. futryna). W przypadku, gdy czujniki oddalą się od siebie na odległość powyżej 2 cm zostaje przekazany sygnał o zadziałaniu czujnika. Nadajnik kontaktronu komunikuje się z centralą alarmową drogą radiową, o częstotliwości 433 MHz. Zasięg komunikacji w otwartym terenie wynosi 100 metrów. Konfiguracja kontaktronu. Aby zapisać kontaktron, należy w trybie programowania czujników (patrz punkt 3.9) dwukrotnie zbliżyć i oddalić od siebie elementy kontaktronu. Pobudzenie czujnika zostanie zasygnalizowane zapaleniem czerwonej kontrolki na czujniku. Podczas montażu należy zwrócić uwagę, czy elementy czujnika są prawidłowo umieszczone względem siebie oraz czy otwarcie zabezpieczonego wejścia powoduje zadziałanie czujnika. 5.3 Bezprzewodowa czujka ruchu PIR System alarmowy jest standardowo wyposażony w bezprzewodową pasywną czujkę ruchu PIR, o dużej stabilności. Czujki wykorzystują zjawisko emisji promieniowania podczerwieni, przez poruszający się obiekt. Zaawansowana technologia cyfrowego przetwarzania pozwala na wysoką 14

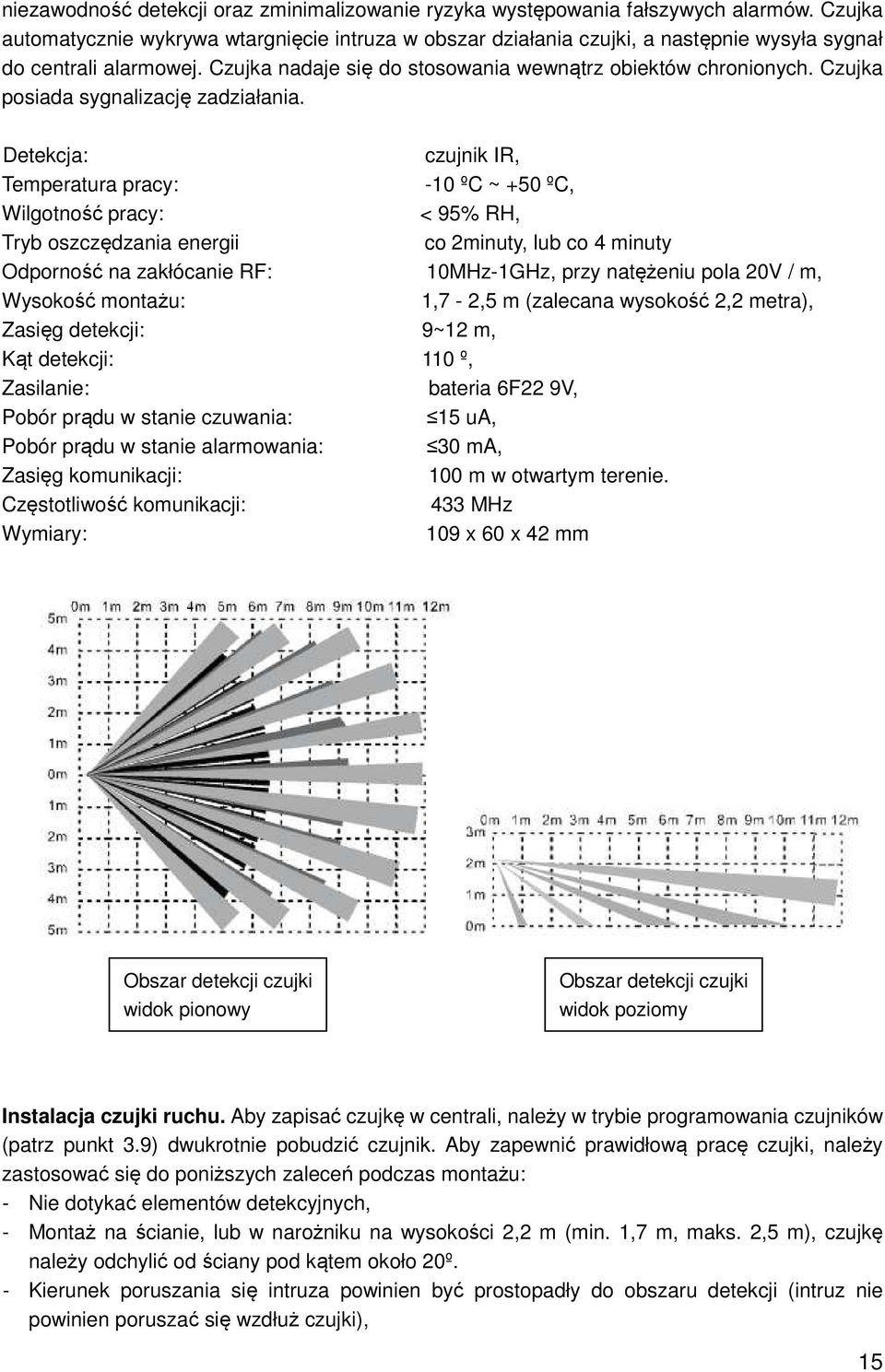

15 niezawodność detekcji oraz zminimalizowanie ryzyka występowania fałszywych alarmów. Czujka automatycznie wykrywa wtargnięcie intruza w obszar działania czujki, a następnie wysyła sygnał do centrali alarmowej. Czujka nadaje się do stosowania wewnątrz obiektów chronionych. Czujka posiada sygnalizację zadziałania. Detekcja: czujnik IR, Temperatura pracy: -10 ºC ~ +50 ºC, Wilgotność pracy: < 95% RH, Tryb oszczędzania energii co 2minuty, lub co 4 minuty Odporność na zakłócanie RF: 10MHz-1GHz, przy natężeniu pola 20V / m, Wysokość montażu: 1,7-2,5 m (zalecana wysokość 2,2 metra), Zasięg detekcji: 9~12 m, Kąt detekcji: 110 º, Zasilanie: bateria 6F22 9V, Pobór prądu w stanie czuwania: 15 ua, Pobór prądu w stanie alarmowania: 30 ma, Zasięg komunikacji: 100 m w otwartym terenie. Częstotliwość komunikacji: 433 MHz Wymiary: 109 x 60 x 42 mm Obszar detekcji czujki widok pionowy Obszar detekcji czujki widok poziomy Instalacja czujki ruchu. Aby zapisać czujkę w centrali, należy w trybie programowania czujników (patrz punkt 3.9) dwukrotnie pobudzić czujnik. Aby zapewnić prawidłową pracę czujki, należy zastosować się do poniższych zaleceń podczas montażu: - Nie dotykać elementów detekcyjnych, - Montaż na ścianie, lub w narożniku na wysokości 2,2 m (min. 1,7 m, maks. 2,5 m), czujkę należy odchylić od ściany pod kątem około 20º. - Kierunek poruszania się intruza powinien być prostopadły do obszaru detekcji (intruz nie powinien poruszać się wzdłuż czujki), 15

16 - Unikać instalacji czujek naprzeciwko intensywnych źródeł ciepła (np. kominek), lub skierowania czujki wprost na okno, - Unikać instalacji czujek bezpośrednio przy wylotach klimatyzatorów, - Poruszanie się zwierząt także może pobudzić czujkę. Konfiguracja zworek w czujniku ruchu. - Zworka J1 pozwala włączyć/wyłączyć sygnalizację diody LED w czujniku. Aby dioda LED była aktywna, należy ustawić zworkę w pozycji 1&2. Aby dioda LED była wyłączona, należy przestawić zworkę w pozycję 2&3. UWAGA: Ze względu na prawidłowość sygnalizacji wyczerpania baterii zaleca się pozostawienie włączonej diody LED. - Zworka MODE pozwala na włączenie/wyłączenie trybu oszczędzania energii. Funkcja ta umożliwia znaczne wydłużenie czasu pracy na bateriach i zaleca się aby pozostała włączona. W trybie oszczędzania energii czujka może być pobudzana raz na 2 minuty, lub raz na 4 minuty (w zależności od położenia zworki T). Aby uaktywnić tryb oszczędzania energii, należy zworkę MODE ustawić w pozycji 1&2. Pozycja 2&3 powoduje wyłączenie tego trybu (zaleca się takie ustawienie w momencie testowania działania systemu oraz przy montażu). - Położenie zworki T określa czas odstępu pomiędzy kolejnymi możliwymi pobudzeniami czujki w trybie oszczędzania energii. Pozycja 1&2 określa czas odstępu na 2 minuty, pozycja 2&3 na 4 minuty. - Zworka P pozwala ustawić czułość czujki. Pozycja 1&2 określa większą czułość czujki (1 impuls). W przypadku ryzyka fałszywych alarmów należy ustawić pozycję 2&3 (2 impulsy). 5.4 Syrena zewnętrzna Centrala alarmowa może współpracować z zewnętrzną syreną przewodową, lub bezprzewodową. Syrenę przewodową należy podłączyć do zacisków złącza syreny przewodowej. Aby skonfigurować syreny bezprzewodowe, należy w ciągu 6 s po włączeniu syreny do zasilania (gdy zapalą się kontrolki syreny), w centrali przytrzymać klawisz SOS. Syrena skomunikuje się z centralą i potwierdzi powolnym miganiem. 5.5 Czujka dymu 16

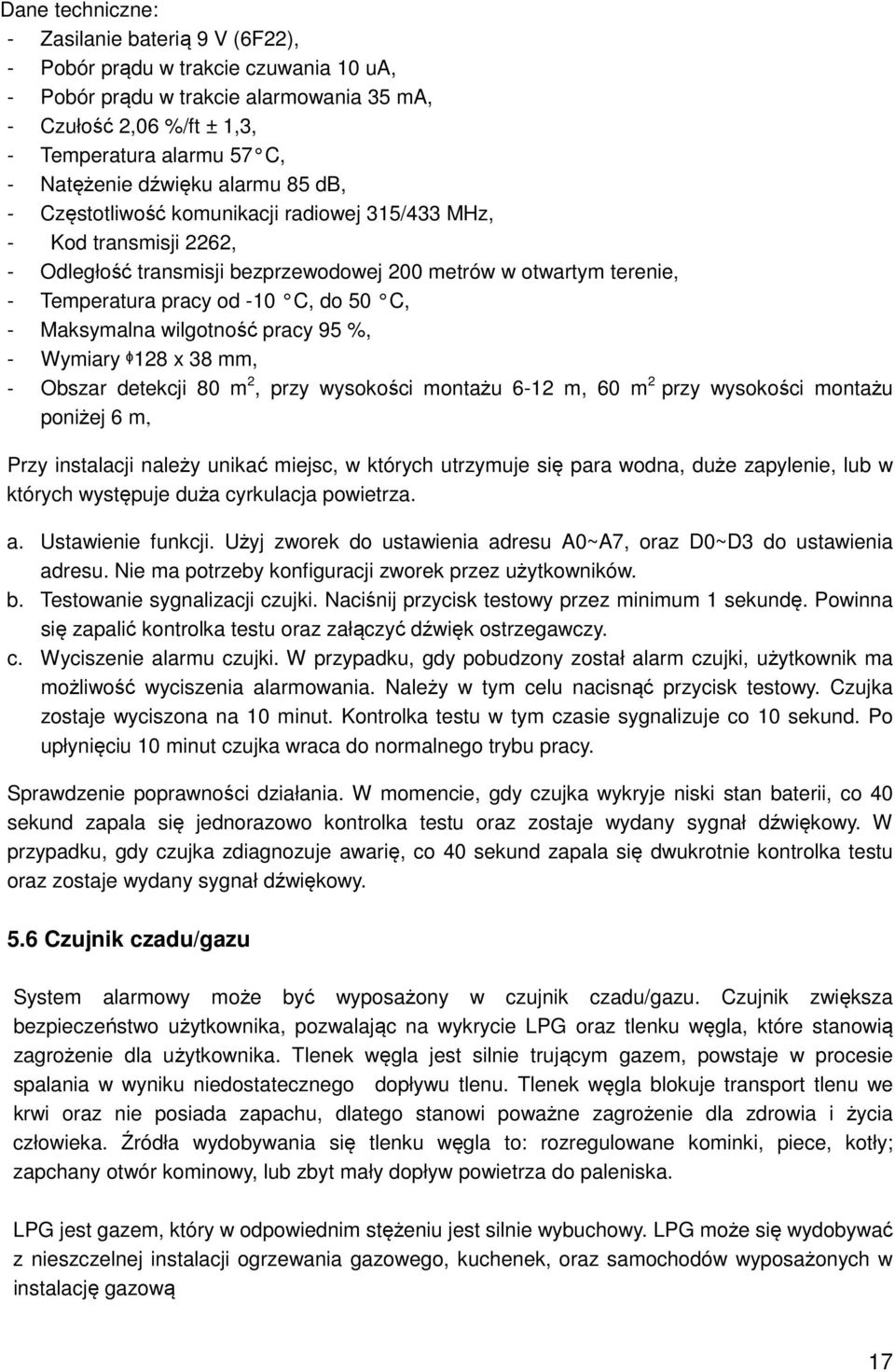

17 Dane techniczne: - Zasilanie baterią 9 V (6F22), - Pobór prądu w trakcie czuwania 10 ua, - Pobór prądu w trakcie alarmowania 35 ma, - Czułość 2,06 %/ft ± 1,3, - Temperatura alarmu 57 C, - Natężenie dźwięku alarmu 85 db, - Częstotliwość komunikacji radiowej 315/433 MHz, - Kod transmisji 2262, - Odległość transmisji bezprzewodowej 200 metrów w otwartym terenie, - Temperatura pracy od -10 C, do 50 C, - Maksymalna wilgotność pracy 95 %, - Wymiary ᶲ128 x 38 mm, - Obszar detekcji 80 m 2, przy wysokości montażu 6-12 m, 60 m 2 przy wysokości montażu poniżej 6 m, Przy instalacji należy unikać miejsc, w których utrzymuje się para wodna, duże zapylenie, lub w których występuje duża cyrkulacja powietrza. a. Ustawienie funkcji. Użyj zworek do ustawienia adresu A0~A7, oraz D0~D3 do ustawienia adresu. Nie ma potrzeby konfiguracji zworek przez użytkowników. b. Testowanie sygnalizacji czujki. Naciśnij przycisk testowy przez minimum 1 sekundę. Powinna się zapalić kontrolka testu oraz załączyć dźwięk ostrzegawczy. c. Wyciszenie alarmu czujki. W przypadku, gdy pobudzony został alarm czujki, użytkownik ma możliwość wyciszenia alarmowania. Należy w tym celu nacisnąć przycisk testowy. Czujka zostaje wyciszona na 10 minut. Kontrolka testu w tym czasie sygnalizuje co 10 sekund. Po upłynięciu 10 minut czujka wraca do normalnego trybu pracy. Sprawdzenie poprawności działania. W momencie, gdy czujka wykryje niski stan baterii, co 40 sekund zapala się jednorazowo kontrolka testu oraz zostaje wydany sygnał dźwiękowy. W przypadku, gdy czujka zdiagnozuje awarię, co 40 sekund zapala się dwukrotnie kontrolka testu oraz zostaje wydany sygnał dźwiękowy. 5.6 Czujnik czadu/gazu System alarmowy może być wyposażony w czujnik czadu/gazu. Czujnik zwiększa bezpieczeństwo użytkownika, pozwalając na wykrycie LPG oraz tlenku węgla, które stanowią zagrożenie dla użytkownika. Tlenek węgla jest silnie trującym gazem, powstaje w procesie spalania w wyniku niedostatecznego dopływu tlenu. Tlenek węgla blokuje transport tlenu we krwi oraz nie posiada zapachu, dlatego stanowi poważne zagrożenie dla zdrowia i życia człowieka. Źródła wydobywania się tlenku węgla to: rozregulowane kominki, piece, kotły; zapchany otwór kominowy, lub zbyt mały dopływ powietrza do paleniska. LPG jest gazem, który w odpowiednim stężeniu jest silnie wybuchowy. LPG może się wydobywać z nieszczelnej instalacji ogrzewania gazowego, kuchenek, oraz samochodów wyposażonych w instalację gazową 17

18 Dane techniczne czujnika czadu/gazu: Zasilanie : 230 V AC, Czułość : 10% LEL, Pobór mocy: 1.7 W Temperatura pracy: -10 C -50 C Maksymalna wilgotność pracy: 95% Dźwiękowa sygnalizacja wykrycia gazu Natężenie sygnału dźwiękowego: 75 db Wymiary: 110x70x36 mm Czujnik należy instalować na wysokości około 1,5 m, w odległości około 1,5-2 m od źródła niebezpiecznego gazu. W przypadku detekcji tlenku węgla zaleca się również montaż urządzenia w sypialni, lub innym pomieszczeniu, w którym użytkownik przebywa przez dłuższy czas (np. sypialnia). Unikać instalacji w miejscu: - w pobliżu otworów wentylacyjnych, - w miejscach zasłoniętych (np. za szafką, lub zasłoną), -w miejscach o dużej wilgotności (np. łazienka). Aby zaprogramować czujnik w centrali alarmowej, należy w trybie programowania centrali wcisnąć przycisk testowy umieszczony z boku czujnika. Czujnik należy testować, raz w tygodniu, za pomocą przycisku testowego. Zaleca się, aby co 6 miesięcy wyczyścić czujnik z kurzu. Przed czyszczeniem czujnika należy najpierw odłączyć zasilanie. Nie używać detergentów oraz tkanin nasączonych wodą. 6. Przykładowe problemy i ich rozwiązania Problem Przyczyna Możliwe rozwiązania Brak wyzwalania alarmu Brak wykrywania karty SIM, brak połączeń GSM Brak reakcji na zdalnego pilota Nieuzbrojona strefa Brak prawidłowej konfiguracji czujnika, zbyt duża odległość centralki od czujnika Brak karty SIM Karta SIM wymaga hasła Słaby sygnał GSM Luźno włożona karta SIM Zła konfiguracja połączeń GSM centrali Brak środków na karcie SIM Niezakodowany pilot Niski poziom baterii pilota Uzbrojenie systemu Włączenie strefy Ponowna konfiguracja czujnika i ustawienie parametrów stref Zainstaluj poprawnie kartę SIM w gnieździe centralki Anuluj kod PIN karty, lub włóż kartę bez kodu PIN Zmień miejsce instalacji centralki, w celu znalezienia lepszego sygnału GSM Sprawdzić poprawność konfiguracji powiadomień telefonicznych Uzupełnij środki na karcie Zakoduj pilot Wymień baterię Przeczyść styki baterii 18
