ELEMENTY STROPÓW. Płyty stropowe do zespolonych systemów stropowych typu FILIGRAN

Transkrypt

1

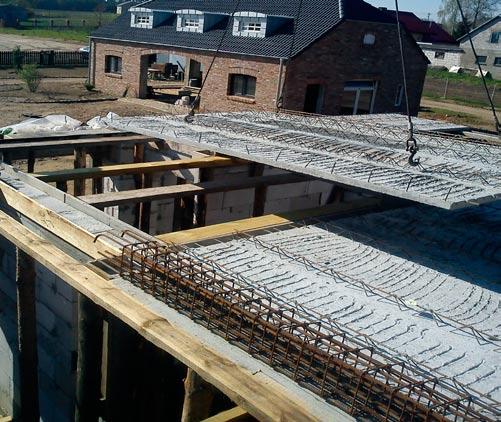

2 ELEMENTY STROPÓW Płyty stropowe do zespolonych systemów stropowych typu FILIGRAN Strop z płytami typu FILIGRAN jest stropem monolitycznym składającym się z dwóch głównych komponentów konstrukcyjnych tj. z prefabrykowanej płyty żelbetowej grubości 5 do 7 cm, zwanej strukturalną płytą szalunkową oraz z warstwy betonu uzupełniającego, wylewanego na budowie. Całkowitą wysokość stropu hc określa się łącznie z grubością warstwy betonu układanego na budowie i wysokość ta może być rożna w budynkach o znacznie zróżnicowanych rozpiętościach stropów oraz z optymalnym wykorzystaniem uciąglenia płyt. Strop zespolony można projektować z różnej klasy betonu, dla danej klasy ekspozycji oraz odporności ogniowej. Minimalna klasa betonu prefabrykatu zgodnie ze specyfikacją techniczną wynosi C25/30 (B30). Wszystkie parametry techniczne określone są przez projektanta stropu. Strukturalne prefabrykowane płyty szalunkowe typu FILIGRAN zawierają całkowite dolne zbrojenie stropu i są usztywnione dodatkowym zbrojeniem w postaci kratownic przestrzennych KJ o przekroju trójkątnym. Kratownice wystają ponad górną powierzchnie płyt prefabrykowanych i współpracują z nimi podczas transportu i montażu. Górna powierzchnia płyt jest chropowata w celu zwiększenia przyczepności dla betonu uzupełniającego. Zabezpieczeniem dodatkowym przed rozwarstwieniem stropu są krzyżulce kratownic, które stanowią zbrojenie poprzeczne. Zalety stropu niski ciężar własny (płyta waży ok kg/m2) duże rozpiętości produkcji płyt (do 12 mb) rozładunek z kół możliwość zaprojektowania stropu o dużych obciążeniach gładkość i równość spodu płyty ogranicza tynkowanie sufitu skrócenie czasu wykonywania stropu na budowie możliwość wykonywania dowolnych kształtów płyty Podstawowe parametry techniczne beton płyty prefabrykowanej klasy min. C25/30 (B30) stal klasy A-IIIN oraz A-I długość płyty max 1200 cm, szerokość płyty: podstawowa 220 cm oraz 240 cm grubość płyty: podstawowa 5 cm minimalna głębokość oparcia płyt: 2-4 cm pozostałe parametry zgodnie z projektem technicznym Wszystkie elementy stropu zespolonego typu filigran w PPB PREFABET KURZĘTNIK Sp. z o.o. produkowane są na podstawie dokumentacji dostarczonej przez Klienta bądź zaprojektowanej przez naszych projektantów. 2

3 ELEMENTY STROPÓW Płyty kanałowe stropowe Zastosowanie przeznaczone do stosowania w stropach, dachach i podobnych zastosowaniach w budownictwie ogólnym, mieszkaniowym i użyteczności publicznej Zalety szybki montaż małe zużycie stali zbrojeniowej możliwość wykonywania prac w czasie obniżonej temperatury Parametry techniczne beton klasy C20/25 (B25) stal klasy A-IIIN oraz A-I klasa ekspozycji XC1, XC2, XC3 długość modularna płyty od cm, szerokość modularna płyty: 90, 120, 150 cm zmiana długości modularnej: co 30 cm grubość płyty: 24 cm średnica kanału: 17,8 cm obciążenie charakterystyczne ponad ciężar własny: 4,50 ; 6,00 ; 7,50 ; 10,00 kn/m2 odporność ogniowa: REI 60 minimalna szerokość podpory: 15 cm Nominalne (gabarytowe) wymiary płyt są mniejsze od wymiarów modularnych o: 30 mm - dla długości 10 mm - dla szerokości Uwaga: w indywidualnych przypadkach dopuszcza się wykonywanie płyt o długościach pośrednich w stosunku do płyt modularnych. S x S x S x S x S x S x S x S x S x S x S x S x S x Szerokość Powierzchnia [m 2 ] 90 0,273 2, ,340 2, ,448 3, ,337 2, ,395 3, ,518 4, ,377 2, ,443 3, ,578 4, ,415 2, ,485 3, ,638 4, ,454 3, ,533 4, ,697 5, ,492 3, ,577 4, ,757 5, ,531 3, ,623 5, ,816 6, ,592 4, ,678 5, ,889 6, ,609 4, ,714 5, ,935 7, ,648 4, ,760 6, ,000 7, ,687 4, ,805 6, ,055 8, ,726 5, ,851 6, ,115 8, ,765 5, ,896 7, ,175 9,

4 ELEMENTY STROPÓW Płyty kanałowe stropowe typu SPB Zastosowanie przeznaczone do stosowania w stropach, dachach i podobnych zastosowaniach w budownictwie ogólnym, mieszkaniowym i użyteczności publicznej Zalety szybki montaż małe zużycie stali zbrojeniowej możliwość wykonywania prac w czasie obniżonej temperatury Parametry techniczne beton klasy C20/25 (B25), C25/30 (B30), C30/37 (B37) stal klasy A-IIIN oraz A-I klasa ekspozycji XC1, XC2, XC3 długość modularna płyty od cm, szerokość modularna płyty: 90, 120, 150 cm zmiana długości modularnej: co 30 cm grubość płyty: 24 cm średnica kanału: 17,8 cm obciążenie charakterystyczne ponad ciężar własny: 4,50 ; 6,00 ; 7,50 ; 10,00 kn/m 2 odporność ogniowa: REI 60 minimalna szerokość podpory: 15 cm Nominalne (gabarytowe) wymiary płyt są mniejsze od wymiarów modularnych o: 40 mm - dla długości 10 mm - dla szerokości Uwaga: w indywidualnych przypadkach dopuszcza się wykonywanie płyt o długościach pośrednich w stosunku do płyt modularnych. S x S x S x S x S x S x S x S x S x S x S x S x S x S x S x S x S x Szerokość Powierzchnia [m 2 ] 90 0,310 2, ,361 2, ,474 3, ,348 2, ,406 3, ,533 4, ,387 2, ,451 3, ,592 4, ,426 2, ,496 3, ,652 4, ,464 3, ,541 4, ,711 5, ,503 3, ,586 4, ,770 5, ,541 3, ,631 5, ,829 6, ,581 4, ,667 5, ,889 6, ,619 4, ,722 5, ,948 7, ,658 4, ,767 6, ,007 7, ,697 4, ,812 6, ,066 8, ,735 5, ,857 6, ,125 8, ,774 5, ,902 7, ,185 9, ,812 5, ,947 7, ,244 9, ,851 5, ,156 7, ,303 9, ,890 6, ,209 8, ,534 10, ,108 6, ,259 8, ,604 10,

5 ELEMENTY STROPÓW Pustaki, belki stopowe Strop typu TERIVA zalicza się do monolityczno - prefabrykowanego stropu gęstożebrowego belkowo - pustakowego. W skład stropu wchodzi: belka stropowa - element żelbetowy składający się z betonowej stopki o przekroju poprzecznym 12x4 cm i zatopionej w niej kratownicy przestrzennej typu K pustak stropowy element wykonany z betonu lekkiego (keramzytobeton) ukształtowany w sposób umożliwiający zapełnienie przestrzeni między belkowej lub między żebrowej stropu. Typ pustak: dwukomorowy Zastosowanie przeznaczone do ręcznego układania w stropie gęstożebrowym belkowo pustakowym typy TERIVA w budownictwie ogólnym, mieszkaniowym i użyteczności publicznej Zalety szybki i łatwy montaż możliwość ręcznego montażu duża izolacyjność i termiczność Parametry techniczne beton belki klasy C25/30 (B30) stal klasy A-IIIN obciążenie stropu ponad ciężar własny konstrukcji: 4,0 kn/m 2 długość modularna belki cm ze stopniowaniem co 30 cm rozstaw osiowy belek: 60 cm grubość stropu: 24 cm grubość nadbetonu: 3 cm zużycie pustaków: 6,7 szt./m 2 zużycie belek: 1,67 mb/m 2 minimalne oparcie belek na murze: 8 cm odporność ogniowa: REI 60 zużycie betonu na budowie: 0,047 m 3 ciężar stropu: ok. 270 kg/m2 Pustaki TERIVA Szerokość Długość Wysokość TERIVA 4.0 / ,5 Belki stropu gęstożebrowego Długość Pręt dodatkowy T - I - 2, ,012-29,3 T - I - 2, ,013-33,0 T - I - 3, ,014-36,8 T - I - 3, ,016-40,5 T - I - 3, ,017-44,6 T - I - 3, ,019 1 Ø 6 48,8 T - I - 4, ,020 1 Ø 6 52,5 T - I - 4, ,022 1 Ø 8 57,1 T - I - 4, ,023 1 Ø 10 62,0 T - I - 5, ,024 2 Ø 8 66,7 T - I - 5, ,026 1 Ø 12 71,2 T - I - 5, ,027 1 Ø 14 77,0 T - I - 6, ,029 2 Ø 10 81,2 60 cm 5

6 ELEMENTY PRZYKRYĆ Belki nadprożowe, płyty żebrowe Belki nadprożowe typu L19 wykonane z betonu zwykłego zbrojonego. Przeznaczone do wykonywania przekrycia różnego rodzaju otworów okiennych i drzwiowych w budownictwie mieszkaniowym i ogólnym. Belki nadprożowe L - 19 / N , L - 19 / N , L - 19 / N , L - 19 / N , L - 19 / N , L - 19 / N , Płyty żebrowe korytkowe przeznaczone do stosowania w stropach, dachach lub stropodachach w budownictwie mieszkaniowym i ogólnym. Parametry techniczne beton klasy C20/25 (B25) stal klasy A-IIIN oraz A-I obciążenie płyty ponad ciężar własny konstrukcji: 2,0 oraz 4,0 kn/m 2 odporność ogniowa: REI 30 długość modularna cm szerokość modularna 30 oraz 60 cm wysokość 10 cm Nominalne (gabarytowe) wymiary płyt są mniejsze od wyrmiarów modularnych: 10 mm - dla długości 10 mm - dla szerokości Płyty żebrowe zamknięte (DKZ, DKZW) 180 x 200 x 210 x 240 x 270 x 300 x 330 x 360 x Szerokość Płyty korytkowe żebrowe otwarte (DKO) DKO x DKO x DKO x DKO x DKO x DKO x DKO x DKO x Powierzchnia [m 2 ] 30 0,024 0, ,039 1, ,027 0, ,043 1, ,028 0, ,045 1, ,032 0, ,052 1, ,036 0, ,058 1, ,040 0, ,064 1, ,040 0, ,067 1, ,044 1, ,073 2, Szerokość Powierzchnia [m 2 ] 30 0,0231 0, ,0370 1, ,0269 0, ,0410 1, ,0270 0, ,0430 1, ,0308 0, ,0490 1, ,0347 0, ,0550 1, ,0380 0, ,0611 1, ,043 0, ,070 1, ,047 1, ,076 2,

7 ELEMENTY DROGOWE, ŚCIENNE, DROBNOWYMIAROWE Płyty drogowe, płyta JOMB, płyta ażurowa, bloczek betonowy, gazony Płyty drogowe pełne wykonane z betonu zwykłego zbrojonego. Przeznaczone do stosowania w inżynierii komunikacyjnej do budowy nawierzchni tj. stałych i tymczasowych nawierzchni ulic, placów składowych, parkingów i dróg dojazdowych. Parametry techniczne beton klasy C25/30 (B30) stal klasy A-IIIN oraz A-I przyjęty nacisk tylnego koła pojazdu obciążonego P = 50 kn Płyty drogowe pełne Dł. Szer. Wys. Płyta drogowa , Płyta drogowa , Płyta drogowa , Płyta drogowa , Płyta drogowa , Płyta drogowa , Płyta wielootworowe JOMB Dł. Szer. Wys. Płyta JOMB ,5 0, Płytka ażurowa ekologiczna Dł. Szer. Wys. Szt./m 2 Płytka ażurowa Kolor: bordo i szary Płyty wielootworowe drogowe typu JOMB wykonane z betonu zwykłego zbrojonego. Przeznaczone do budowy nawierzchni tj. stałych i tymczasowych nawierzchni ulic, placów składowych, parkingów i dróg dojazdowych oraz w wykonawstwie zabezpieczeń powierzchni skarp. Parametry techniczne beton klasy C25/30 (B30) stal klasy A-IIIN Bloczek betonowy Dł. Szer. Wys. Bloczek betonowy Bloczek betonowy Pustak ścienny ALFA (kermazytobeton) Dł. Szer. Wys. Pustak ALFA Pustak ALFA 1/ Gazony Kolor: bordo i szary Dł. Szer. Wys. Walcflor Łukflor Prostflor

8 ŚCIANY OPOROWE Ściana oporowa Ściana oporowa Wys. Szer. Dł , , , , , , , , , , Ścianka oporowa pod przepust Średnica otworu DN Szer. Wys. Gr. Ścianka oporowa ze stopką Ścianka oporowa ze stopką Ścianka oporowa bez stopki ,5... ORAZ INNE ŚCIANY OPOROWE NA INDYWIDUALNE ZAMÓWIENIE Stop rynna (łapacz żab) Sz Wymiary zewnętrzne Hz L Wymiary wewnętrzne Sw Hw Stop rynna ,5 0,

9 SŁUPKI SADOWNICZE Elementy słupków sadowniczych produkowane są z betonu sprężonego. Stosowane są do wykonywania zabezpieczeń przed stratami spowodowanymi przez grad tzw. siatki przeciwgradowe w sadach sadowniczych. Wykonuje się z nich również systemy ochrony sadów przed deszczem i ptakami. Parametry techniczne beton klasy C40/50 (B50) zbrojenie sprężające w postaci splotów Ø 5,2 mm (3x2,4 mm) Y2060 S3-5,2 stopień mrozoodporności F150 stopień wodoszczelność W8 nasiąkliwość < 5% klasa środowiska XC4, XF1 długość całkowita do 5mb Słupki Szerokość góra Szerokość dół Wysokość Długość Pole powierzchni [m 2 ] Słupek 70x max ,0052 Słupek 90x max , R10 60 R9 76 9

10 RURY BETONOWE I ŻELBETOWE TYPU WIPRO Rury typu WIPRO to rury betonowe i żelbetowe o przekroju okrągłym bez stopki o średnicy DN mm i długości 2500 mm, ze zintegrowaną uszczelką gumową w kielichu zapewniającą szczelność połączenia. Zastosowanie rury przeznaczone są do stosowania w warunkach wilgotnych i w warunkach oddziaływania środowiska chemicznego mało agresywnego m.in. do odprowadzania ścieków domowych i oczyszczonych ścieków przemysłowych, wód opadowych i wody powierzchniowej, w sposób grawitacyjny lub sporadycznie pod niskim ciśnieniem, w rurociągach najczęściej podziemnych, w odniesieniu do większości rodzajów gruntów. Elementy mogą również być zastosowanie przy budowie przepustów drogowych. Wbudowywanie elementów rur w gruncie przewidziano w gruncie z zastosowaniem zasypki od 50 do 500 cm. Parametry techniczne rur betonowych i żelbetowych beton klasy: C40/50 stal klasy: A-IIIN nasiąkliwość betonu: < 6% stopień wodoszczelności betonu: W8 stopień mrozoodporności betonu: F150 klasa ekspozycji: X0, XC1, XC2, XC3, XC4 okres użytkowania elementu: 100 lat wytrzymałość na zgniatanie elementu: klasa wytrzymałości odpowiednia wymiarowo (zgodnie z tablicą 1) Wytrzymałość na zgniatanie rur typu WIPRO Średnica nominalna DN Klasa wytrzymałości Klasa wytrzymałości Obciążenie zgniatające (kn/m) , , Zalety zastosowania elementów rur betonowych i żelbetowych typu WIPRO: trwałość i długowieczność rur (100 lat) wysoka wytrzymałość elementów betonowych (klasa betonu C40/50) wysokie wytrzymałości zastosowanego betonu (W8, F150, < 6%) szczelność systemów kanalizacji dzięki zastosowaniu uszczelek zintegrowanych odporność na środowisko chemiczne słabo agresywne (agresywność ścieków, wody gruntowej i gleby) możliwość zastosowania w obszarze różnych obciążeń komunikacyjnych (według normy mostowej) stabilność oraz głębokość położenia (zasypka cm) różna wielkość średnicy rury betonowe i żelbetowe należą do rur sztywnych i nie ulegają odkształceniu na skutek zmiany obciążenia rury betonowe i żelbetowe są niepalne 10

11 E L E M E N T Y K A N A Ł Ó W K A B LO W YC H Rama kanału kablowego Wymiary Symbol wyrobu H H1 S S1 Masa (cm) (kg) Rama typ R-a 112,5 97, Rama typ R0-a 79,5 64, Rama typ R1-a 79,5 64, Płyta kanału kablowego Wymiary Masa Symbol wyrobu L S H (cm) (kg) Płyta typ P-0a ,5 80 Płyta typ P-1a ,5 117 Płyta typ P-2a ,5 66 Płyta typ P-3a ,5 34 Nadproże kanału kablowego Wymiary Masa Symbol wyrobu L S H (cm) (kg) Nadproże typ N ,5 80 Nadproże typ N ,5 117 Nadproże typ N ,5 66 Nadproże typ N ,5 34 Łącznik narożny kanału kablowego Wymiary Masa Symbol wyrobu L S H (cm) (kg) Łącznik typ Ł1-a 33 11, Łacznik typ Ł2-a 23 11, Parametry techniczne wyrobu: Klasa betonu: C25/30 Stal zbrojeniowa: A-IIIN Klasa środowiska: XC2 Nasiąkliwość: < 5% Wodoszczelność: W2 Mrozoodporność: F25 11

12 ŻERDZIE ENERGRTYCZNE WIROWANE Żerdzie wirowane typu E Siła użyt. Masa teoret. L L1 L2 D d [kn] [m] [m] [m] E9/2,5 2, ,0 7,4 1, E9/4,3 4, ,0 7,4 1, E9/6c 6, ,0 7,4 1, E9/6 6, ,0 7,7 1, E9/10 10, ,0 7,2 1, E9/12 12, ,0 7,2 1, E9/15 15, ,0 7,2 1, E10,5/2,5 2, ,5 8,7 1, E10,5/4,3c 4, ,5 8,5 2, E10,5/4,3 4, ,5 8,5 2, E10,5/6c 6, ,5 8,5 2, E10,5/6 6, ,5 8,5 2, E10,5/10 10, ,5 8,3 2, E10,5/12 12, ,5 8,3 2, E10,5/15 15, ,5 8,3 2, E12/2,5 2, ,0 10,0 2, E12/4,3c 4, ,0 9,8 2, E12/4,3 4, ,0 9,8 2, E12/6c 6, ,0 9,8 2, E12/6 6, ,0 9,8 2, E12/10 10, ,0 9,5 2, E12/12 12, ,0 9,5 2, E12/15 15, ,0 9,5 2, E13,5/2,5 2, ,5 11,3 2, E13,5/4,3c 4, ,5 11,1 2, E13,5/4,3 4, ,5 11,1 2, E13,5/6 6, ,5 11,0 2, E13,5/10 10, ,5 10,8 2, E13,5/12 12, ,5 10,8 2, E13,5/15 15, ,5 10,8 2, E15/2,5 2, ,0 12,5 2, E15/4,3c 4, ,0 12,3 2, E15/4,3 4, ,0 12,3 2, E15/6 6, ,0 12,2 2, E15/10 10, ,0 12,0 3, E15/12 12, ,0 12,0 3, Elementy zbrojone wykonane z betonu zwykłego sprężonego wirowanego o przekroju pierścieniowym i kształcie podłużnym w postaci ściętego stożka. Przeznaczone do wykonywania napowietrznych linii elektrycznych, linii telekomunikacyjnych, masztów antenowych i telekomunikacyjnych oraz innych konstrukcji wsporczych ogólnego stosowania. Elementy nie wymagają konserwacji, posiadają estetyczny wygląd. Parametry techniczne beton klasy C40/50 (B50) stal sprężająca St1470/1670 oraz stal zbrojeniowa klasy A-IIIN trwałość 50 lat stopień mrozoodporności F150 stopień wodoszczelność W8 nasiąkliwość < 5% klasa ekspozycji XC4, XF1 siła wierzchołkowa 2,5 15 kn długość modularna 9 15 m 12 12

13 Ż E R D Z I E E N E R G E T YC Z N E W I R O WA N E. B E L K I I P ŁY T Y U S T O J O W E Słupy oświetleniowe wirowane typu EO, EOP Siła użyt. (kn) Masa teoret. (kg) L [m] L1 [m] L2 [m] D d EO 9/2,5 2, ,0 7,2 1, EO 10,5/2,5 2, ,5 8,7 2, EOP 9/2,5 2, ,0 7,2 1, EOP 10,5/2,5 2, ,5 8,7 2, EOP 12/2,5 2, ,0 9,8 2, Elementy zbrojone wykonane z betonu zwykłego sprężonego wirowanego. Wyroby typu EO mają przekrój pierścieniowy o kształcie podłużnym w postaci ściętego stożka. Natomiast wyroby typu EOP mają dadatkowo pogrubioną podstawę. Przeznaczone do wykonywania konstrukcji wsporczych latarń oświetleniowych, napowietrznych i kablowych linii oświetleniowych, masztów odgromowych oświetleniowych oraz innych konstrukcji wsporczych ogólnego stosowania. Elementy nie wymagają konserwacji, posiadają estetyczny wygląd. Parametry techniczne beton klasy C40/50 (B50) stal sprężająca St1470/1670 oraz stal zbrojeniowa klasy A-IIIN trwałość 50 lat stopień mrozoodporności F150 stopień wodoszczelność W8 nasiąkliwość < 5% klasa ekspozycji XC4, XF1 siła wierzchołkowa 2,5 kn długość modularna 9 oraz 10,5 m Belki i płyty ustojowe Dł. Szer. Wys. Belka ustojowa B , Belka ustojowa B , Belka ustojowa B , Płyta ustojowa U , Płyta ustojowa U ,

14 Ż E R D Z I E E N E R G E T YC Z N E. S ŁU P Y O Ś W I E T L E N I O W E Żerdzie energetyczne typu ŻN Wysokość [m] ŻN - 9 / 200 9,2 0, ŻN - 10 / ,0 0, ŻN - 12 / ,0 0, Elementy zbrojone wykonane z betonu zwykłego zbrojonego. Wyroby zaliczane do konstrukcji ekonomicznych ze względu na mały ciężar i małe zużycie stali. Przeznaczone do wykonywania napowietrznych linii elektroenergetycznych. Parametry techniczne beton klasy C40/50 (B50) stal zbrojeniowa klasy A-IIIN oraz A-0 trwałość 30 lat stopień mrozoodporności F75 stopień wodoszczelność W8 nasiąkliwość < 5% klasa ekspozycji XC4, XF1 siła wierzchołkowa 2,0 kn długość modularna 9,2, 10 i 12 m Słupy oświetleniowe wirowane typu OŻ/WZ Siła użyt. (kn) Masa teoret. (kg) L [m] L1 [m] L2 [m] D d OŻ - 9 2, ,0 7,2 1, OŻ , ,1 9,2 1, WZ - 6,5 2, ,5 4,9 1, WZ - 9 2, ,05 7,3 1, WZ , ,2 9,3 1, Elementy zbrojone wykonane z betonu zwykłego sprężonego wirowanego. Wyroby typu OŻ mają przekrój ośmiokątny o kształcie podłużnym w postaci ściętego stożka. Wyroby typu WZ mają dadatkowo pogrubioną podstawę. Wszystkie elementy posiadają powierzchnię prążkowaną poprzecznie. Przeznaczone do wykonywania konstrukcji wsporczych latarń oświetleniowych, napowietrznych i kablowych linii oświetleniowych, masztów odgromowych oświetleniowych oraz innych konstrukcji wsporczych ogólnego stosowania. Elementy nie wymagają konserwacji, posiadają estetyczny wygląd. Parametry techniczne beton klasy C40/50 (B50) stal sprężająca St1470/1670 oraz stal zbrojeniowa klasy A-IIIN trwałość 50 lat wysoki stopień mrozoodporności F150 stopień wodoszczelność W8 nasiąkliwość < 5% klasa ekspozycji XC4, XF1 siła wierzchołkowa 2,5 kn długość modularna 6,5 11,2 m 14 14

15 ELEMENTY STUDZIENEK KANALIZACYJNYCH 15

16 ELEMENTY STUDZIENEK KANALIZACYJNYCH Podstawy studni Elementy studzienek produkowane są z betonu zwykłego jako betonowe oraz żelbetowe. Stosowane są do odprowadzania ścieków, wód opadowych, wody powierzchniowej w sposób grawitacyjny lub sporadycznie pod niskim ciśnieniem. Stosowane na obszarach przebiegu ruchu kołowego i pieszego w pasie jezdni, na terenach parkingowych, utwardzonych poboczach z wyjątkiem pasa zajętego przez torowiska kolejowe. Przeznaczone do łączenia systemów kanalizacji sanitarnej, przemysłowej, deszczowej i ogólnospławowej. Parametry techniczne beton klasy C35/45 (B45) stal klasy A-IIIN stopień mrozoodporności F150 stopień wodoszczelność W8 nasiąkliwość < 5% Podstawa studni kanalizacyjnej Nazwa (D WEW /H) D WEW D ZEW H ROB m g Podstawa studni PS-500x Podstawa studni PS-500x Podstawa studni PS-500x Podstawa studni PS-800x Podstawa studni PS-800x Podstawa studni PSU-1000x Masa Podstawa studni PSU-1000x Podstawa studni PS-1200x500/10, Podstawa studni PS-1200x1000/10, Podstawa studni PSU-1200x Podstawa studni PSU-1200x Podstawa studni PS-1400x Podstawa studni PS-1400x Podstawa studni PS-1500x Podstawa studni PS-1500x Podstawa studni PSU-1500x500/ Podstawa studni PSU-1500x1000/ Podstawa studni PSU-1500x1500/ Podstawa studni PS-1600x Podstawa studni PS-1600x Podstawa studni PS-1600x Podstawa studni PS-1800x Podstawa studni PS-1800x Podstawa studni PS-2000x500/10, Podstawa studni PS-2000x1000/10, Podstawa studni PS-2000x Podstawa studni PS-2000x Podstawa studni PS-2000x Podstawa studni PS-2500x Podstawa studni PS-2500x Podstawa studni PS-3000x Podstawa studni PS-3000x

17 ELEMENTY STUDZIENEK KANALIZACYJNYCH Kręgi studni, zwężki studni Kręgi studni kanalizacyjnej Nazwa (D WEW /H) D WEW D ZEW H g Masa Krąg studni KS-400x Krąg studni KS-500x Krąg studni KS-500x Krąg studni KS-500x Krąg studni KS-500x Krąg studni KS-800x Krąg studni KS-800x Krąg studni KS-800x Krąg studni KSU-1000x Krąg studni KSU-1000x Krąg studni KSU-1000x Krąg studni KS-1200x250/10, Krąg studni KS-1200x500/10, Krąg studni KS-1200x1000/10, Krąg studni KSU-1200x Krąg studni KSU-1200x Krąg studni KSU-1200x Krąg studni KS-1400x Krąg studni KS-1400x Krąg studni KS-1400x Krąg studni KS-1500x Krąg studni KS-1500x Krąg studni KS-1500x Krąg studni KSU-1500x250/ Krąg studni KSU-1500x500/ Krąg studni KSU-1500x1000/ Krąg studni KSU-1500x1500/ Krąg studni KS-1600x Krąg studni KS-1600x Krąg studni KS-1600x Krąg studni KS-1600x Krąg studni KS-1800x Krąg studni KS-1800x Krąg studni KS-1800x Krąg studni KS-2000x250/10, Krąg studni KS-2000x500/10, Krąg studni KS-2000x1000/10, Krąg studni KS-2000x Krąg studni KS-2000x Krąg studni KS-2000x Krąg studni KS-2000x Krąg studni KS-2500x Krąg studni KS-2500x Krąg studni KS-2500x Krąg studni KS-3000x Krąg studni KS-3000x Krąg studni KS-3000x Zwężki studni kanalizacyjnej Symbol (D WEW / H) D WEW D ZEW H Masa Zwężka betonowa KR-1000x Zwężka betonowa KR-1200x

18 ELEMENTY STUDZIENEK KANALIZACYJNYCH Pierścienie odciążające i wyrównujące. Płyty pokrywowe pełne, z otworem zew Płyty pokrywowe pełne Nazwa D ZEW H DN Masa Pokrywa pełna PP-980x Pokrywa pełna PP-1250x Pokrywa pełna PP-1470x Pokrywa pełna PP-1650x Pokrywa pełna PP-1740x Pokrywa pełna PP-1800x Pokrywa pełna PP-1850x Pokrywa pełna PP-2050x Pokrywa pełna PP-2250x Pokrywa pełna PP-2750x Pokrywa pełna PP-3380x zew wew Płyty pokrywowe z otworem Nazwa D ZEW D WEW H DN Masa Pokrywa otworowa PO-980x600x Pokrywa otworowa PO-1250x600x Pokrywa otworowa POU-1250x600x Pokrywa otworowa PO-1470x600x Pokrywa otworowa POU-1470x600x Pokrywa otworowa PO-1650x600x Pokrywa otworowa PO-1740x600x Pokrywa otworowa PO-1800x600x Pokrywa otworowa PO-1850x600x Pokrywa otworowa PO-2050x600x Pokrywa otworowa PO-2250x600x Pokrywa otworowa PO-2750x600x Pokrywa otworowa PO-3380x600x zew wew Pierścienie odciążające Nazwa D ZEW D WEW H DN Masa Pierścień odciążający POD-950x Pierścień odciążający POD-1090x Pierścień odciążający POD-1150x Pierścień odciążający POD-1440x Pierścień odciążający POD-1440x Pierścień odciążający POD-1800x Pierścień odciążający POD-1800x Pierścień odciążający POD-1960x Pierścień odciążający POD-1960x Pierścień odciążający POD-2200x Pierścień odciążający POD-2300x Pierścień odciążający POD-2340x Pierścień odciążający POD-2750x Pierścień odciążający POD-3000x zew wew Pierścienie wyrównujące Nazwa D Z D W H Masa PW 800/500/ PW 800/600/ PW 800/600/ PW 800/600/ PW 800/600/

19 ELEMENTY ODWONIENIA PASA DROGOWEGO Doki wlotowe / wylotowe S G H Średnica DN Dok wylotowy drenu 60/50x60x50 600/ , Dok wylotowy drenu 125/100x125x / , Dok wylotowy drenu 180x195x , Dok wylotowy drenu 290x285x , UWAGA! Na życzenie klienta istnieje możliwość wykonania innej średnicy otworów. DN H DN H G S S G Przepusty skrzynkowe zamknięte Wymiary wewnętrzne Sw Hw Sz Wymiary zewnętrzne Hz Przepust skrzynkowy , Przepust skrzynkowy , Przepust skrzynkowy , Przepust skrzynkowy , Przepust skrzynkowy , L Hz Hw Sw Sz L 19

20 ELEMENTY KONSTRUKCJI Oferujemy: - stopy fundamentowe, - podwaliny, - słupy, - podciągi, - belki. Oferta przeznaczona dla budownictwa przemysłowego oraz obiektów handlowych. Zlecenia realizowane są na podstawie dostarczonej przez zamawiającego dokumentacji technicznej lub zaprojektowane przez naszych projektantów. 20

21 BETON TOWAROWY Produkujemy i dostarczamy na budowę betony towarowe o różnych klasach wytrzymałości, konsystencji i parametrach technicznych zgodnie z życzeniem Klienta: C8/10 (B10) C12/15 (B15) C16/20 (B20) C20/25 (B25) C25/30 (B30) C30/37 (B37) C35/45 (B45) Pozostała oferta: podbudowy, betony stabilizacyjne, betony posadzkowe, betony mostowe, betony projektowe i recepturowe. USŁUGI Posiadamy własny park maszynowy. Oferujemy: - dźwig 16 t, - betonomieszarka 9 m 3, 10 m 3 - pompa do betonu 18 mb, - koparko-ładowarka JCB, - samochód z HDS, - samochód do przewozu elementów wielkogabarytowych, - samochód o ładowności do 24 ton. 21
