1 Zestawienie wyrobów Termat Sp. z o.o. MARZEC

2 SPIS TREŚCI 1. Składowanie belek TERIVA 2. Składowanie belek nadprożowych L-19 oraz płyt WPS 3. BOX TERM PEŁNY MPa 4. Bloczek wyrównawczy gr Bloczek betonowy M6 gr Bloczek Betonowy M6 gr Pustak szalunkowy podstawowy 8. Pustak szalunkowy narożny 9. Pustak keramzytowy ALFA 1/1 10. BOX TERM BOX TERM PODSTAWOWY Pustak żużlowy ALFA 1/1 13. Pustak żużlowy ALFA 1/2 14. BOX TERM 36,5 15. BOX TERM 36,5 skrajny 16. BOX TERM 36,5 narożny 17. BOX TERM BOX TERM AKUSTYCZNY Kształtka wieńcowa TEVA TERM - L 20. Kształtka wieńcowa TEVA TERM - C 21. Pustak stropowy keramzytowy/ żużlowy TERIVA I niedeklowany 22. Pustak stropowy keramzytowy/ żużlowy TERIVA I deklowany 23. Pustak stropowy keramzytowy/ żużlowy TERIVA I BIS niedeklowany 24. Pustak stropowy keramzytowy/ żużlowy TERIVA I BIS deklowany 25. Pustak stropowy keramzytowy/ żużlowy TERIVA II/III niedeklowany 26. Pustak stropowy keramzytowy/ żużlowy TERIVA II/III deklowany 27. Pustak kominowy K 28. Pustak kominowy K2 29. Pustak kominowy z wentylacją KW 30. Pustak wentylacyjny jednokanałowy W1 31. Pustak wentylacyjny jednokanałowy W1i 32. Pustak wentylacyjny dwukanałowy W2 33. Pustak wentylacyjny trzykanałowy W3 34. Pustak wentylacyjny trzykanałowy W3i 35. Pustak wentylacyjny czterokanałowy W4 36. Pustak wentylacyjny nośny jednokanałowy WN1 37. Pustak wentylacyjny nośny dwukanałowy WN2 38. Gazon keramzytowy ULA 39. BOX TERM U 36,5 40. Nadproża L-19-2-

3 Składowanie belek TERIVA 1. Belki mają być składowane w oznaczonych miejscach, wg planu sytuacyjnego magazynu belek. 2. Stosy belek mają być układane na podkładkach o grubości co najmniej 80mm i szerokości 100 mm ułożonych w odległości około 1/5 belki od jej końców. Następne warstwy belek należy układać na podkładkach o grubości nie mniejszej niż 38 mm i szerokości 100 mm i,w zależności od długości belki, podkładek dodatkowych ułożonych w równej odległości od podkładek skrajnych. Podkładki muszą być ułożone nad podkładkami dolnym, na węzłach pasa górnego dolnej belki. Minimalna ilość przekładek w stosach belek * w stosie przy długości poniżej 3,60 m - dwie skrajne * w stosie przy długości od 3,90 m do 5,70 m - dwie skrajne + 1 dodatkowa * w stosie przy długości powyżej 6,00 m - dwie skrajne + 2 dodatkowe 3. Belki mają być ułożone równo różnica w ułożeniu nie może być większa niż pół przesunięcia krzyżulca. 4. Niedopuszczalne jest ułożenia w stosie belek o 2 różnych wymiarach. 5. Maksymalna ilość warstw 12 PKWiU

4 Składowanie belek nadprożowych L-19 oraz płyt WPS 1. Nadproża układane są na paletach poziomo warstwami. 2. W jednej warstwie są 4 belki. Liczba warstw na palecie jest uzależniona od długości nadproży i wynosi 10 (długość od 1,20 do 2,10 m) lub 8 warstw (długości 2,40 do 3,00 m). 3. Wyroby (L-19 i WPS) poukładane na paletach powinny być spięte taśmą metalową w dwóch miejscach - z jednej i z drugiej strony poprzecznie do długości belek w odległości około 15 cm od ich krawędzi. 4. Gotowe palety można układać w stosach nie większych niż po 4 palety w jednym słupku. 5. Składowanie gotowych płyt WPS odbywa się w płaszczyźnie poziomej. Płyty powinny być układane na paletach warstwowo w pozycji wbudowania, dłuższymi krawędziami obok siebie. W jednej warstwie powinny znajdować się 3 płyty, a warstw ułożonych na jednej palecie winno być 10 PKUiW płyta WPS Składowanie i transport elementów ściennych (bloczki, pustaki ścienne i stropowe) 1. Ułożenie gotowych wyrobów na paletach może być wykonane z zachowaniem wiązania lub bez. 2. Wyroby składowane są w paletach zgodnie z ilością dla danego asortymentu i zabezpieczone (spięte) taśmami polipropylenowymi lub folią typu strech. 3. Palety z gotowymi wyrobami układa się w stosach nie większych niż po 3 palety w jednym stosie dla pustaków stropowych, ściennych i bloczków keramzytowych, oraz do 5 palet dla bloczków betonowych. 4. Palety należy układać na utwardzonej powierzchni w celu zabezpieczenia przed niekontrolowanym uszkodzeniem wyrobów. 5. Transport palet może odbywać się samochodami lub innymi środkami lokomocji posiadających skrzynie ładunkowe o trwałej nawierzchni i zamykane burty. Palety należy układać na powierzchni transportowej obok siebie, zabezpieczając ładunek przed przemieszczaniem w czasie transportu. Przykłady ułożenia wyrobów na paletach. -4-

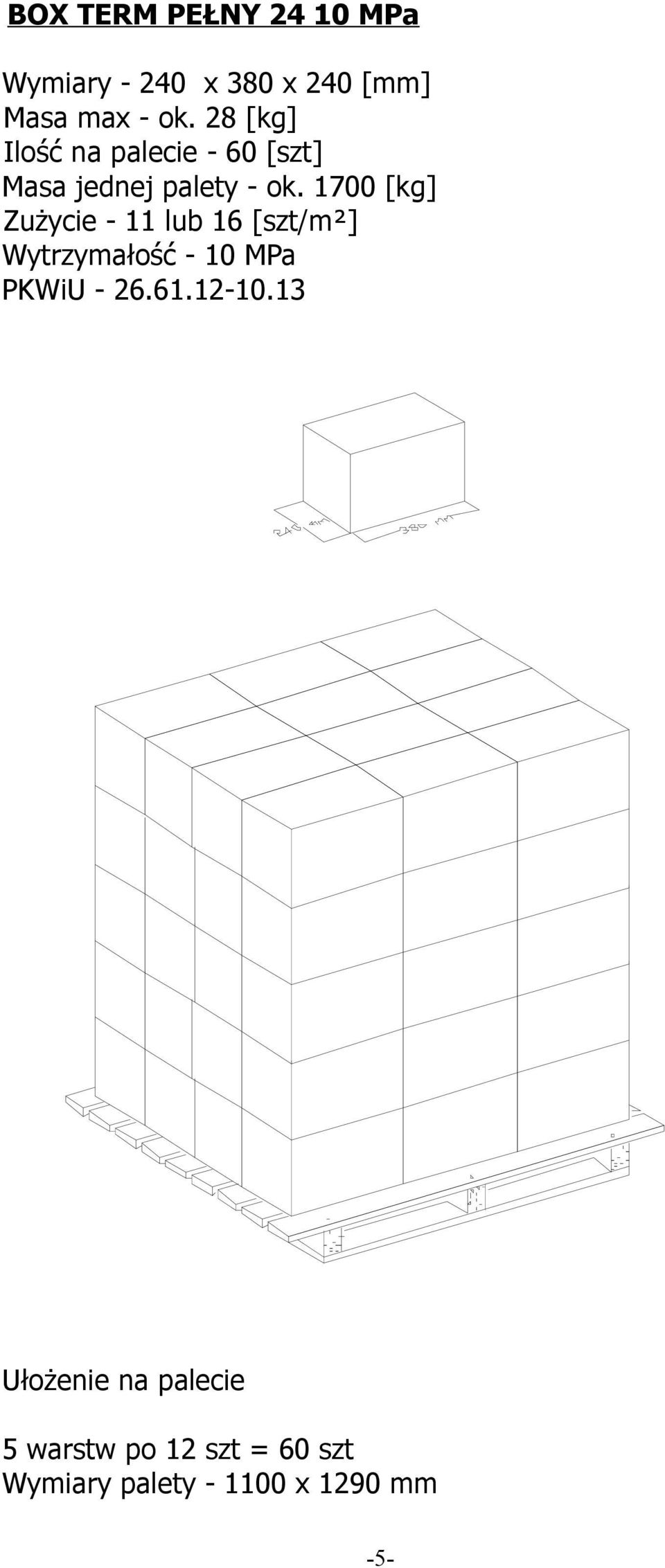

5 BOX TERM PEŁNY MPa Wymiary x 380 x 240 [mm] Masa max - ok. 28 [kg] Ilość na palecie - 60 [szt] Masa jednej palety - ok [kg] Zużycie - 11 lub 16 [szt/m²] Wytrzymałość - 10 MPa PKWiU warstw po 12 szt = 60 szt -5-

6 Bloczek wyrównawczy gr 10 Wymiary x 380 x 100 [mm] Masa max - ok. 11 [kg] Ilość na palecie - 96 [szt] Masa jednej palety - ok [kg] Zużycie - 26,3 [szt/m²] Wytrzymałość - 5 MPa PKWiU warstw po 12 szt = 96 szt -6-

7 Bloczek betonowy M6 gr 12 Wymiary x 380 x 120 [mm] Masa max - ok. 23 [kg] Ilość na palecie - 72 [szt] Masa jednej palety - ok [kg] Zużycie - 22 [szt/m²] Wytrzymałość - 15 MPa PKWiU warstw po 12 szt = 72 szt -7-

8 Bloczek betonowy M6 gr 14 Wymiary x 380 x 140 [mm] Masa max - ok. 27 [kg] Ilość na palecie - 60 [szt] Masa jednej palety - ok [kg] Zużycie - 19 [szt/m²] Wytrzymałość - 15 MPa PKWiU warstw po 12 szt = 60 szt -8-

9 Pustak szalunkowy podstawowy Wymiary x 500 x 248 [mm] Masa max - ok. 31 [kg] Ilość na palecie - 36 [szt] Masa jednej palety - ok [kg] Zużycie - 8 [szt/m²] Wytrzymałość - 6 MPa PKWiU warstw po 6 szt = 36 szt Wymiary palety 1100 x 1290 mm -9-

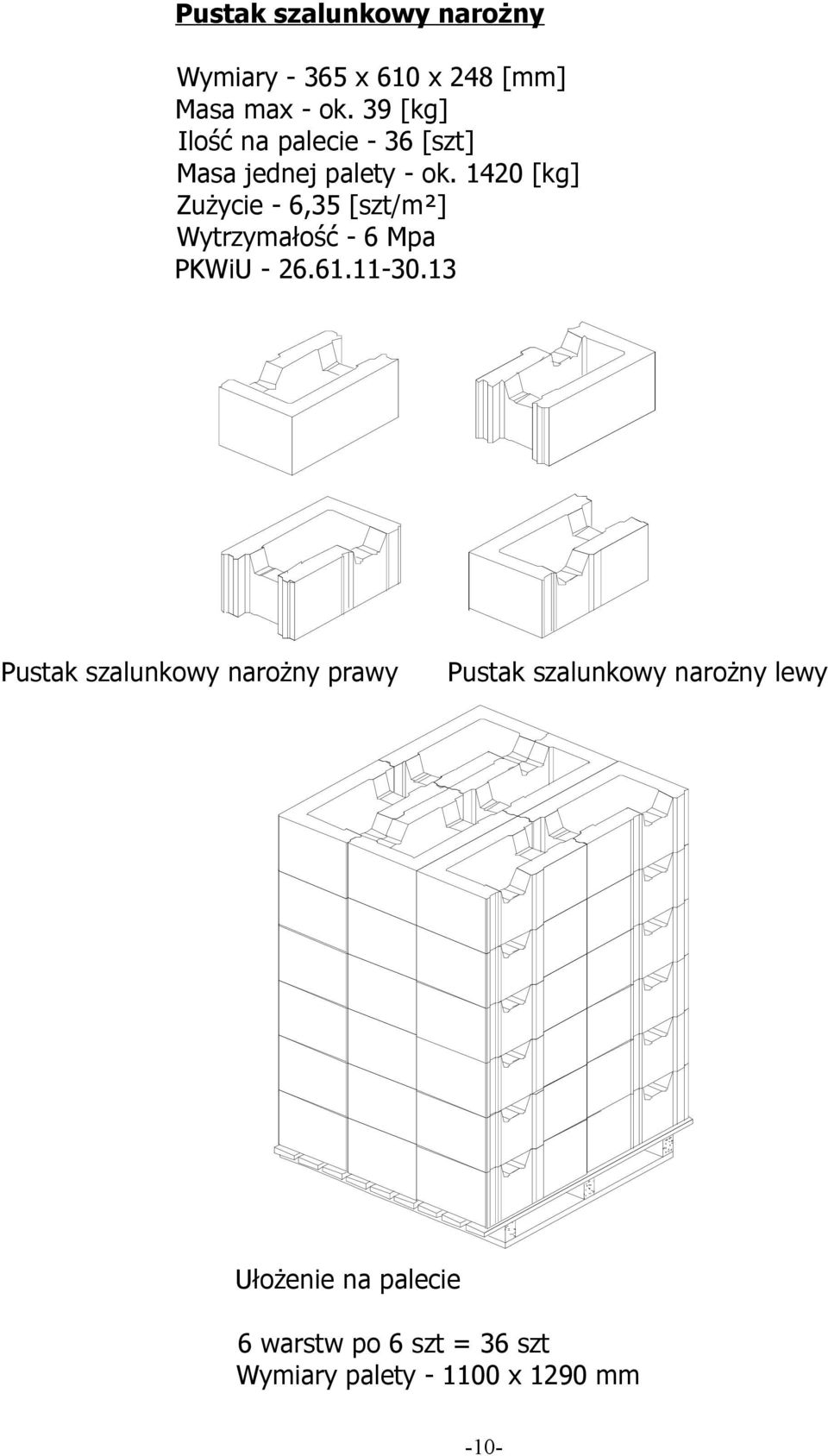

10 Pustak szalunkowy narożny Wymiary x 610 x 248 [mm] Masa max - ok. 39 [kg] Ilość na palecie - 36 [szt] Masa jednej palety - ok [kg] Zużycie - 6,35 [szt/m²] Wytrzymałość - 6 Mpa PKWiU Pustak szalunkowy narożny prawy Pustak szalunkowy narożny lewy 6 warstw po 6 szt = 36 szt -10-

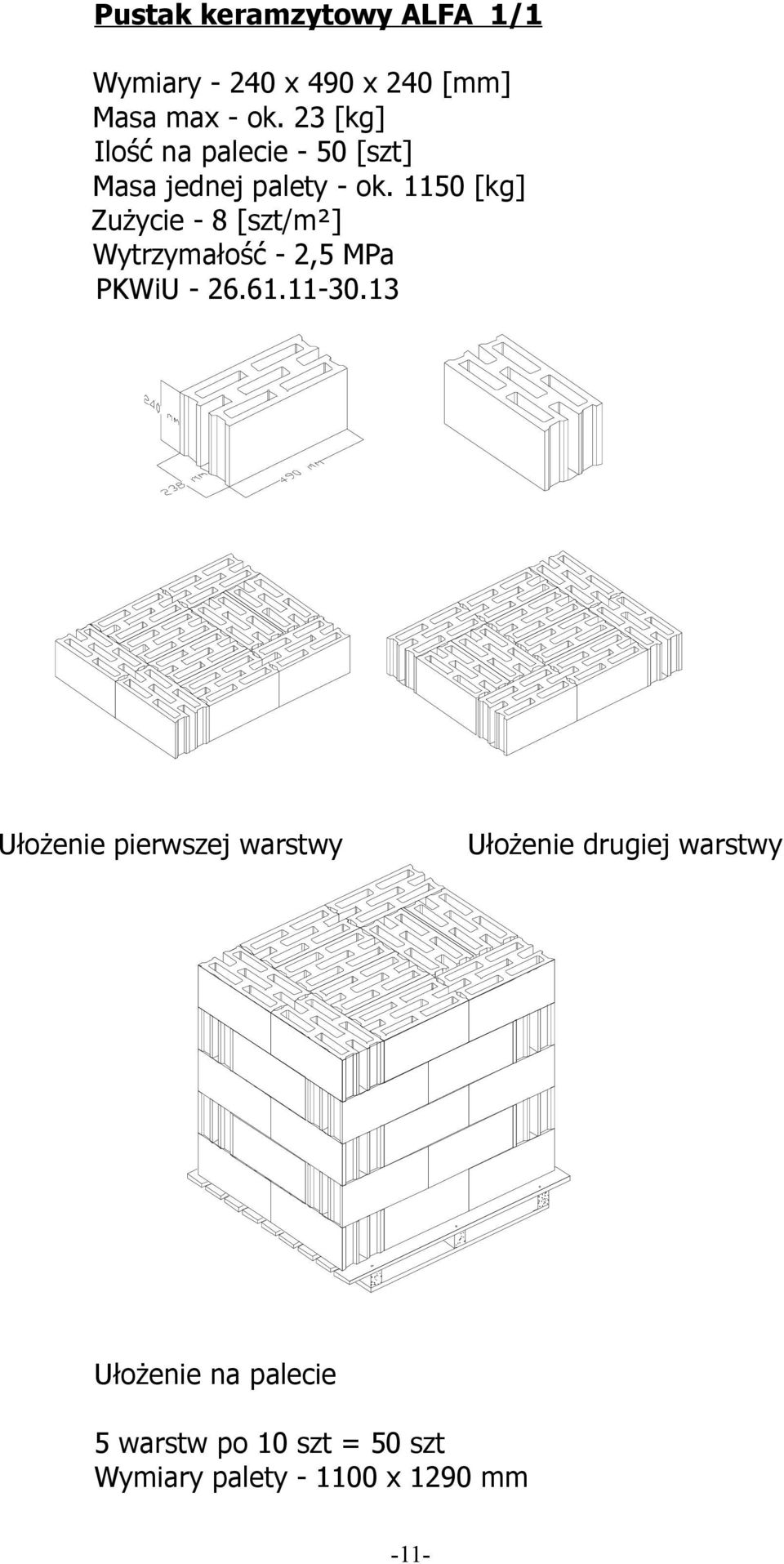

11 Pustak keramzytowy ALFA 1/1 Wymiary x 490 x 240 [mm] Masa max - ok. 23 [kg] Ilość na palecie - 50 [szt] Masa jednej palety - ok [kg] Zużycie - 8 [szt/m²] Wytrzymałość - 2,5 MPa PKWiU Ułożenie pierwszej warstwy Ułożenie drugiej warstwy 5 warstw po 10 szt = 50 szt -11-

12 BOX TERM 10 Wymiary x 490 x 240 [mm] Masa max - ok. 9 [kg] Ilość na palecie [szt] Masa na paletę - ok. 990 [kg] Zużycie - 8 [szt/m²] Wytrzymałość - 2,5 MPa PKWiU Ułożenie pierwszej warstwy Ułożenie drugiej warstwy 5 warstw po 22 szt = 110 szt Wymiary palety 1100 x 1290 mm -12-

13 BOX TERM PODSTAWOWY 24 Wymiary x 330 x 240 [mm] Masa max - ok. 16 [kg] Ilość na palecie - 75 [szt] Masa jednej palety - ok [kg] Zużycie 12,6 [szt/m²] Wytrzymałość 2,5 MPa PKWiU warstw po 15 szt = 75 szt -13-

14 Pustak żużlowy ALFA 1/1 Wymiary x 490 x 240 [mm] Masa max - ok. 26 [kg] Ilość na palecie - 50 [szt] Masa jednej palety - ok [kg] Zużycie - 8 [szt/m²] Wytrzymałość - 2,5 MPa PKWiU Ułożenie pierwszej warstwy Ułożenie drugiej warstwy 5 warstw po 10 szt = 50 szt -14-

15 Pustak żużlowy ALFA ½ Wymiary x 490 x 240 [mm] Masa max - ok. 12 [kg] Ilość na palecie [szt] Masa na paletę - ok [kg] Zużycie - 8 [szt/m²] Wytrzymałość - 2,5 MPa PKWiU Ułożenie pierwszej warstwy Ułożenie drugiej warstwy 5 warstw po 22 szt = 110 szt Wymiary palety 1100 x 1290 mm -15-

16 BOX TERM 36,5 Wymiary x 250 x 240 [mm] Masa max - ok. 14 [kg] Ilość na palecie - 90 [szt] Masa jednej palety - ok [kg] Zużycie - 16 [szt/m²] Wytrzymałość - 2,5 MPa PKWiU warstw po 15 szt = 90 szt Wymiary palety 1100 x 1290 mm -16-

17 BOX TERM 36,5 skrajny Wymiary x 375 x 240 [mm] Masa max - ok. 21 [kg] Ilość na palecie - 54 [szt] Masa jednej palety - ok [kg] Zużycie - 10,5 [szt/m²] Wytrzymałość - 2,5 MPa PKWiU warstw po 9 szt = 54 szt Wymiary palety 1100 x 1290 mm -17-

18 BOX TERM 36,5 narożny Wymiary x 490 x 240 [mm] Masa max - ok. 28 [kg] Ilość na palecie - 36 [szt] Masa jednej palety - ok [kg] Zużycie - 8 [szt/m²] Wytrzymałość - 2,5 MPa PKWiU warstw po 6 szt = 36 szt Wymiary palety 1100 x

19 BOX TERM 18 Wymiary x 375 x 240 [mm] Masa max - ok. 12 [kg] Ilość na palecie [szt] Masa jednej palety - ok [kg] Zużycie - 11 [szt/m²] Wytrzymałość - 3,5 MPa PKWiU warstw po 18 szt = 108 szt -19-

20 BOX TERM AKUSTYCZNY 18 Wymiary x 375 x 240 [mm] Masa max - ok. 24 [kg] Ilość na palecie - 72 [szt] Masa jednej palety - ok [kg] Zużycie - 11 [szt/m²] Wytrzymałość - 9,5 MPa PKWiU warstwy po 18 szt = 72 szt -20-

21 Kształtka wieńcowa TEVA TERM - L Wymiary x 250 x 340 [mm] Masa max - ok. 10 [kg] Ilość na palecie - 96 [szt] Masa jednej palety - ok [kg] Zużycie - 4 [szt/m] Wytrzymałość - 7 MPa PKWiU warstwy po 24 szt = 96 szt -21-

22 Kształtka wieńcowa TEVA TERM - C Wymiary x 250 x 100 [mm] Masa max - ok. 5 [kg] Ilość na palecie - 60 [szt] Masa jednej palety - ok. 340 [kg] Zużycie - 4 [szt/m] Wytrzymałość - 7 MPa PKWiU warstwy po 15 szt = 60 szt Wymiar palety 800 x 1200 mm -22-

23 Pustak stropowy keramzytowy/ żużlowy TERIVA I niedeklowany Pustak Teriva I keramzytowy niedeklowany Wymiary - 52 x 24 x 21 [cm] Masa max - ok. 12 [kg] Ilość na palecie - 72 [szt] Masa jednej palety - ok. 900 [kg] Zużycie - 6,7 [szt/m²] PKWiU Pustak Teriva I żużlowy niedeklowany Wymiary - 52 x 24 x 21 [cm] Masa max - ok. 15 [kg] Ilość na palecie - 72 [szt] Masa jednej palety - ok [kg] Zużycie - 6,7 [szt/m²] PKWiU warstw po 12 szt = 72 szt wymiary palety x 1290 mm -23-

24 Pustak stropowy keramzytowy/ żużlowy TERIVA I deklowany Pustak Teriva I keramzytowy deklowany Wymiary - 52 x 24 x 21 [cm] Masa max - ok. 16 [kg] Ilość na palecie - 72 [szt] Masa jednej palety ok [kg] Zużycie - 6,7 [szt/m²] PKWiU Pustak Teriva I żużlowy deklowany Wymiary - 52 x 24 x 21 [cm] Masa max - ok. 17 [kg] Ilość na palecie - 72 [szt] Masa jednej palety - ok [kg] Zużycie - 6,7 [szt/m²] PKWiU Zużycie - 6,7 [szt/m²] Ułożenie pierwszej warstwy Ułożenie drugiej warstwy UWAGA! Ostatnia warstwa układana stroną deklowaną do góry 6 warstw po 12 szt = 72 szt wymiary palety x 1290 mm -24-

25 Pustak stropowy keramzytowy/ żużlowy TERIVA I BIS niedeklowany Pustak Teriva I BIS keramzytowy niedeklowany Wymiary - 37 x 24 x 23,5 [cm] Masa max - ok. 10 [kg] Ilość na palecie - 90 [szt] Masa jednej palety - ok. 900 [kg] Zużycie - 8,9 [szt/m²] PKWiU Pustak Teriva I BIS żużlowy niedeklowany Wymiary - 37 x 24 x 23,5 [cm] Masa max - ok. 12 [kg] Ilość na palecie - 90 [szt] Masa jednej palety - ok [kg] Zużycie - 8,9 [szt/m²] PKWiU warstw po 15 szt =90 szt -25-

26 Pustak stropowy keramzytowy/ żużlowy TERIVA I BIS deklowany Pustak Teriva I BIS keramzytowy deklowany Wymiary - 37 x 24 x 23,5 [cm] Masa max - ok. 12 [kg] Ilość na palecie - 90 [szt] Masa jednej palety - ok [kg] Zużycie - 8,9 [szt/m²] PKWiU Pustak Teriva I BIS żużlowy deklowany Wymiary - 37 x 24 x 23,5 [cm] Masa max - ok. 14 [kg] Ilość na palecie - 90 [szt] Masa jednej palety - ok [kg] Zużycie - 8,9 [szt/m²] PKWiU UWAGA! Ostatnia warstwa układana stroną deklowaną do góry 6 warstw po 15 szt = 90 szt -26-

27 Pustak stropowy keramzytowy/ żużlowy TERIVA II/III niedeklowany Pustak Teriva II/III keramzytowy niedeklowany Pustak Teriva II/III żużlowy niedeklowany Wymiary - 37 x 24 x 30 [cm] Masa max - ok. 12 [kg] Ilość na palecie - 72 [szt] Masa na paletę - ok. 880 [kg] Zużycie - 8,9 [szt/m²] PKWiU Wymiary - 37 x 24 x 30 [cm] Masa max - ok. 13 [kg] Ilość na palecie - 72 [szt] Masa na paletę - ok. 936 [kg] Zużycie - 8,9 [szt/m²] PKWU Ułożenie pierwszej warstwy 6 warstw po 12 szt = 72 szt -27-

28 Pustak stropowy keramzytowy/ żużlowy TERIVA II/III deklowany Pustak Teriva II/III keramzytowy deklowany Wymiary - 37 x 24 x 30 [cm] Masa max - ok. 15 [kg] Ilość na palecie - 72 [szt] Masa na paletę - ok [kg] Zużycie - 8,9 [szt/m²] PKWiU Pustak Teriva II/III żużlowy deklowany Wymiary - 37 x 24 x 30 [cm] Masa max - ok. 17 [kg] Ilość na palecie - 72 [szt] Masa na paletę - ok [kg] Zużycie - 8,9 [szt/m²] PKWiU UWAGA! Ostatnia warstwa układana stroną deklowaną do góry Ułożenie pierwszej warstwy 6 warstw po 12 szt = 72 szt -28-

29 Pustak kominowy K Wymiary x 360 x 240 [mm] Masa max - ok. 17 [kg] Ilość na palecie - 54 [szt] Masa jednej palety - ok. 940 [kg] Zużycie - 4 [szt/m] Wytrzymałość - 5 MPa PKWiU warstw po 9 szt = 54 szt -29-

30 Pustak kominowy K2 Wymiary x 720 x 240 [mm] Masa max - ok. 36 [kg] Ilość na palecie - 18 [szt] Masa jednej palety - ok. 660 [kg] Zużycie - 4 [szt/m] Wytrzymałość - 5 MPa PKWiU warstw po 3 szt = 18 szt Wymiary palety x 1200 mm -30-

31 Pustak kominowy z wentylacją KW Wymiary x 490 x 240 [mm] Masa max - ok. 26 [kg] Ilość na palecie - 36 [szt] Masa jednej palety - ok. 960 [kg] Zużycie - 4 [szt/m] Wytrzymałość - 5 MPa PKWiU warstw po 6 szt = 36 szt -31-

32 Pustak wentylacyjny jednokanałowy W1 Wymiary x 240 x 240 [mm] Wymiary kanałów wentylacyjnych x 160 [mm] Grubość ścianek - 40 [mm] Masa max - ok. 6 [kg] Ilość na palecie [szt] Masa na paletę - ok [kg] Zużycie - 4 [szt/m] Wytrzymałość - 4 MPa PKWiU Ułożenie I,III,V warstwy Ułożenie II,IV,VI warstwy 6 warstw po 27 szt = 162 szt -32-

33 Pustak wentylacyjny jednokanałowy W1i Wymiary x 240 x 240 [mm] Wymiary kanałów wentylacyjnych x 180 [mm] Grubość ścianek - 30 [mm] Masa max - ok. 7 [kg] Ilość na palecie [szt] Masa na paletę - ok. 840 [kg] Zużycie - 4 [szt/m] Wytrzymałość - 3 MPa PKWiU warstw po 20 szt = 120 szt -33-

34 Pustak wentylacyjny dwukanałowy W2 Wymiary x 240 x 240 [mm] Wymiary kanałów wentylacyjnych x 160 [mm] Grubość ścianek - 40 [mm] Masa max - ok. 13 [kg] Ilość na palecie - 90 [szt] Masa na paletę ok [kg] Zużycie - 4 [szt/m] Wytrzymałość - 4 MPa PKWiU Ułożenie I,III,V warstwy Ułożenie II,IV,VI warstwy 6 warstw po 15 szt = 90 szt Wymiary palety 1100 x 1290 mm -34-

35 Pustak wentylacyjny trzykanałowy W3 Wymiary x 240 x 240 [mm] Wymiary kanałów wentylacyjnych x 160 [mm] Grubość ścianek - 40 [mm] Masa max - ok. 18 [kg] Ilość na palecie - 60 [szt] Masa na paletę - ok [kg] Zużycie - 4 [szt/m] Wytrzymałość - 4 MPa PKWiU Ułożenie pierwszej warstwy 6 warstw po 10 szt = 60 szt -35-

36 Pustak wentylacyjny trzykanałowy W3i Wymiary x 240 x 490 [mm] Wymiary kanałów wentylacyjnych x 180 [mm] Grubość ścianek - 30 [mm] Masa max - ok. 14 [kg] Ilość na palecie - 60 [szt] Masa na paletę - ok. 860 [kg] Zużycie - 4 [szt/m] Wytrzymałość - 3 MPa PKWiU Ułożenie pierwszej warstwy Ułożenie drugiej warstwy 6 warstw po 10 szt = 60 szt -36-

37 Pustak wentylacyjny czterokanałowy W4 Wymiary x 240 x 240 [mm] Wymiary kanałów wentylacyjnych x 160 [mm] Grubość ścianek - 40 [mm] Masa max - ok. 26 [kg] Ilość na palecie - 36 [szt] Masa na paletę - ok. 960 [kg] Zużycie - 4 [szt/m] Wytrzymałość - 3 MPa PKWiU Ułożenie na pierwszej warstwy 6 warstw po 6 szt = 36 szt -37-

38 Pustak wentylacyjny nośny jednokanałowy WN1 Wymiary x 250 x 240 [mm] Masa max - ok. 15 [kg] Ilość na palecie [szt] Masa na paletę - ok [kg] Zużycie - 4 [szt/m] Wytrzymałość - 10 MPa PKWiU warstw po 20 szt = 100 szt Wymiar palety x 1290 mm -38-

39 Pustak wentylacyjny nośny dwukanałowy WN2 Wymiary x 500 x 240 [mm] Masa max - ok. 32 [kg] Ilość na palecie - 50 szt] Masa na paletę - ok [kg] Zużycie - 4 [szt/m] Wytrzymałość - 10 MPa PKWiU warstw po 10 szt = 50 szt -39-

40 Gazon keramzytowy ULA Wymiary x 396 x 353 [mm] Masa max - 16 [kg] Ilość na palecie - 54 [szt] Masa jednej palety [kg] PKWiU warstw po 9 szt = 54 szt -40-

41 BOX TERM U 36,5 Wymiary x 240 x 250 [mm] Masa max - ok. 9 [kg] Ilość na palecie - 90 [szt] Masa jednej palety - ok. 850 [kg] Zużycie - 4 [szt/m] Wytrzymałość - 5 MPa PKWiU warstw po 18 szt = 90 szt Wymiary palety x 1200 mm -41-

42 Nadproża L-19 Wymiary x 90 [mm] Długość - 1,20-3,00 [m] co 0,30 [m] Masa max - ok [kg/mb] Klasa betonu - LC 25/28 - dawne LB28 PKWiU Ilość na palecie - 40 [szt] - dla długości 1,20-2,10 [m] 32 [szt] - dla długości 2,40-3,00 [m] masa palet ok: 1,20m [kg] 1,50m [kg] 1,80m [kg] 2,10m [kg] 2,40m [kg] 2,70m [kg] 3,00m [kg] Wymiary palety x 800 mm (EUROPALETA) -42-
