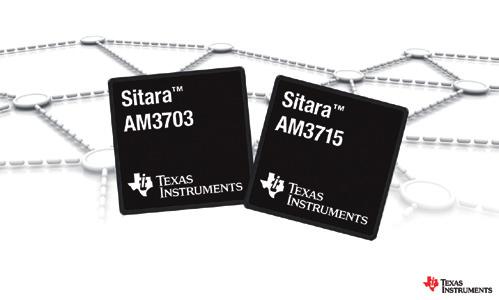

1 NIE PRZEOCZ Podzespoły nowe podzespoły Z kilkuset nowości wybraliśmy te, których nie wolno przeoczyć Bieżące nowości można śledzić na Nowe mikroprocesory Sitara o większej mocy obliczeniowej i mniejszym poborze prądu Texas Instruments oferuje dwa nowe mikroprocesory Sitara o oznaczeniach AM3715 i AM3703 z rdzeniami ARM Cortex-A8, taktowanymi sygnałem zegarowym o częstotliwości 1 GHz. Odznaczają się energooszczędną pracą i szybkim przejściem ze stanu uśpienia do aktywnego. Są to układy uniwersalne, przeznaczone do zastosowania w przenośnych terminalach danych, przenośnych urządzeniach medycznych, systemach automatyki budynków, urządzeniach nawigacyjnych, inteligentnych wyświetlaczach i przemysłowych interfejsach HMI. stotliwości sygnału zegarowego 600 MHz na rdzeń, odpowiada 3000 DMIPS. Układy SPEAr1300 są przeznaczone do zastosowań w aplikacjach embedded wymagających dużej szybkości obliczeniowej i dużej przepustowości pamięci. Mikroprocesory AM3703 jest przeznaczony do aplikacji niewymagających obsługi grafiki, natomiast AM3715 ma rozbudowane funkcje graficzne, w tym układ renderowania 3D. W porównaniu z poprzednimi mikroprocesorami linii Sitara, układy AM3715 i AM3703 charakteryzują się większą o 40% mocą obliczeniową i mniejszym o 30% poborem mocy. Podobnie jak pozostałe układy AM37xx, są kompatybilne programowo z mikroprocesorami OMAP35xx i AM35xx. Producent dostarcza pakiety oprogramowania obejmujące środowisko projektowe, przykładowe aplikacje i narzędzia systemowe dla systemów operacyjnych Linux i Windows. Ważniejsze cechy tych mikroprocesorów: częstotliwość taktowania: 300, 600, 800 i 1000 MHz zależnie od wersji, rdzeń Cortex-A8 1 GHz z koprocesorem Neon zapewniającym moc obliczeniową 2000 DMIPS, jednostka graficzna PowerVR z obsługą OpenGL ES 2.0, renderująca 20 milionów wielokątów na sekundę, zwiększona wydajność kontrolera SDRAM i pamięci Cache L1, bloki peryferyjne 3 USB HS Host, USB 2.0 OTG, interfejs 3 MMC/SD, kontroler LCD, dwa 10-bitowe przetworniki C/A. Mikroprocesory obsługują standard DDR2 i DDR3. Są wytwarzane w procesie technologicznym HCMOS 55 nm. Zawierają interfejsy PCIe 2.0, SATA II, USB 2.0 i Gigabit Ethernet. Mogą znaleźć zastosowanie w aplikacjach sieciowych, systemach wideokonferencyjnych, NAS (Network-Attached Storage), urządzeniach peryferyjnych do komputerów i w automatyce przemysłowej. Oferują mechanizm sprzętowego szyfrowania danych z kluczem 256-bitowym oraz 1,3 miliona bramek logicznych do realizacji dowolnych funkcji użytkownika. Mikrokontrolery Giant Gecko z 1 MB pamięci Flash Firma Energy Micro zapowiedziała nową rodzinę energooszczędnych mikrokontrolerów Gecko, nazwaną Giant Gecko. Mikrokontrolery z tej rodziny mają charakteryzować się większą pojemnością pamięci w porównaniu do wcześniejszych: Tiny Gecko i Gecko. W rodzinie Giant Gecko będą oferowane 48 układy oznaczone symbolem EFM32GGxxxx. Mają one kb pamięci Flash oraz 32 lub 128 kb pamięci RAM. Mikroproceosry embedded z dwoma rdzeniami ARM Cortex-A9 Firma STMicroelectronics opracowała mikroprocesory nowej rodziny SPEAr1300 o dużym współczynniku DMIPS/MHz i stosunkowo małym poborze mocy. Ich architektura opiera się na dwóch rdzeniach ARM Cortex-A9. Osiągana moc obliczeniowa, przy czę- 10 ELEKTRONIKA PRAKTYCZNA 9/2010

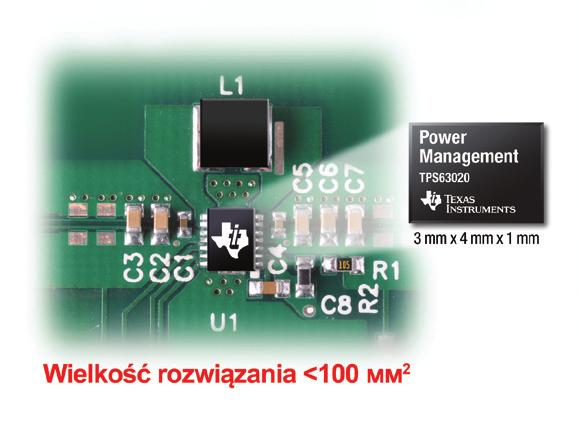

2 Podzespoły Mała, 4-amperowa przetwornica obniżająco-podwyższająca napięcie o wysokiej sprawności Wydłuż czas działania akumulatora TPS63020 High-Performance Analog>>Your Way U WEJ =4,25 V Sprawność układu TPS63020 dla U WYJ =3,3 V U WEJ =2,5 V Sprawność (%) Tryb energooszczędny 20 U WEJ =2,5 V U WEJ =4,25 V I WYJ (A) 1 10 Najważniejsze cechy 60% mniej zajmowanego miejsca na płytce Sprawność do 96% Elastyczność projektowania Układ TPS63020 jest najmniejszą i najbardziej wydajną 4-amperową przetwornicą obniżająco-podwyższającą napięcie, przeznaczoną do przenośnych urządzeń elektronicznych. Oferując wysoką sprawność układ pozwala uzyskać wysoki prąd w zakresie napięć wejściowych od 1,8 V do 5,5 V oraz może się rozładowywać do 2,5 V z doskonałą sprawnością przy niskich obciążeniach. Przetwornica 2,4 MHz umożliwia stworzenie pełnego rozwiązania do przetwarzania napięcia stałego DC/DC na powierzchni poniżej 100 mm 2 tj. o 60% mniejszej niż w rozwiązaniach konkurencyjnych. Przetwornice obniżająco-podwyższające napięcie Układ Prąd przełączania U WEJ (V) U WYJ (V) Częstotliwość (khz) Obudowa TPS A 1,8 do 5,5 1,2 do 5, x 4 x 1 mm QFN-14 TPS ,2 A 2 do 5,5 1,2 do 5, ,14 x 1,93 x 0,625 mm WCSP-20 TPS ,8 A 1,8 do 5,5 1,2 do 5, x 3 x 1 mm QFN-10 TPS A 1,8 do 5,5 1,2 do 5, ,5 x 2,5 x 0,8 mm QFN-10 Zamów próbki i moduł ewaluacyjny High-Performance Analog >>Your Way and the platform bar are trademarks of Texas Instruments TI ELEKTRONIKA PRAKTYCZNA 9/

3 Dodatkowe materiały na CD NIE PRZEOCZ Szerszy zbiór 52 ważnych nowości produktowych z lipca i sierpnia 2010 zamieszczamy na płycie CD-EP08/2010. Mikrokontrolery Giant Gecko są kompatybilne, zarówno pod względem kodu programu jak i rozmieszczenia wyprowadzeń, z wcześniejszymi układami z rodziny Tiny Gecko i Gecko. W rodzinie EFM32GGxxxx są układy z interfejsem USB 2.0 Full Speed. Mają one również podwójny interfejs I 2 C oraz do pięciu kontrolerów UART/ USART. Wśród pozostałych peryferiów warto wymienić: 12-bitowy przetwornik A/C o prędkości próbkowania 1 MS/s, kontroler wyświetlacza LCD 4 40 segmentów, blok kryptograficzny AES (128/256-bitowy). Próbki układów Giant Gecko mają być dostępne na początku 2011 roku. Układy zasilania Simple Switcher Firma National Semiconductor oferuje nowe przetwornice DC- DC Simple Switcher oznaczone symbolem LMZ. Są to zintegrowane układy zasilania przeznaczone do stosowania z rozbudowanymi układami cyfrowymi, takimi jak układy FPGA, mikroprocesory, procesory DSP, itp. Układy te łączą wydajność synchronicznych przetwornic DC/DC, z łatwością stosowania stabilizatorów liniowych. Układy Simple Switcher nie wymagają zewnętrznej indukcyjności. niaczy audio klasy D produkcji STMicroelectronics są wzmacniacze o mocy wyjściowej od 2 3 W do W. Ważniejsze parametry TDA7498: powierzchnia obudowy: 10,3 7,5 mm, zakres napięć zasilania: V, sprawność: do 90%, układ eliminujący trzaski przy włączaniu i wyłączaniu zasilania, zniekształcenia THD+N: 10% przy P=100 W, R L =6 V i V CC =36 V (0,1% przy P=1 W), wzmocnienie: 25,6, 31,6, 35,1 lub 37,6 db. Microchip rozszerza technikę mtouch o obsługę czujników wielokanałowych Microchip rozszerza możliwości techniki mtouch o wielopunktową obsługę ekranów dotykowych. Pierwszym układem, w którym ją zaimplementowano jest tani, 8-bitowy mikrokontroler PIC16F707. Zawiera on dwa 16-bitowe moduły CSM (Capacitive Sensing Module) pracujące równolegle. Jest zasilany napięciem 1,8...5,5 V i pobiera typowo 1,5 ma prądu. W najbliższym czasie ta wielopunktowa obsługa ekranów dotykowych zostanie zaimplementowana także w innych 8-, 16- i 32-bitowych mikrokontrolerach PIC. Układy mają duży jeden z padów przeznaczony do odprowadzania ciepła, dzięki któremu mogą pracować w dosyć wysokiej temperaturze otoczenia i mocy traconej bez zewnętrznego radiatora. Według danych producenta, układy te są typowo o 10 stopni chłodniejsze od innych układów tego rodzaju. Rezystancja termiczna układów Simple Switcher wynosi bowiem θ JA- 20 o C/W. Układy Simple Switcher pracują w temperaturze otoczenia o C. Mogą stabilizować napięcie wyjściowe o wartości 3,3, 5, 12 lub 24 V i mają wydajność prądową do 4 A. Oferowane są w 7-wyprowadzeniowych obudowach TO-PMOD-7 o wymiarach 10,16 13,77 4,57 mm. Układy z serii Simple Switcher są obsługiwane przez oprogramowanie Webench Power Designer i Webench Power Architect do projektowania systemów zasilania. Wzmacniacz audio klasy D o mocy W w małej obudowie TDA7498 jest wysokiej jakości wzmacniaczem audio o maksymalnej mocy wyjściowej W. Jest wzmacniaczem klasy D z analogowym wejściem różnicowym, kompatybilnym pod względem rozkładu wyprowadzeń z układem TDA7492 (2x50 W), jak również z TDA7498L (2 80 W) i monofonicznym TDA7498MV (100 W). Pozwala to na opracowanie jednego projektu płytki drukowanej dla różnych aplikacji. Realizację wzmacniaczy wielokanałowych, w oparciu TDA7498, umożliwia specjalne wejście zewnętrznego sygnału synchronizującego. Układy TDA7498 mają zabezpieczenie zwarciowe i termiczne. Należy dodać, że w aktualnej ofercie wzmac- Microchip oferuje zestaw ewaluacyjny mtouch Projected Capacitive Development Kit (ozn. DM160211) ułatwiający opracowywanie interfejsów bazujących na technice wielopunktowej. W skład zestawu wchodzi płyta bazowa z mikrokontrolerem PIC16F707 i 3,5-calowym ekranem dotykowym oraz oprogramowanie, umożliwiające obsługę czujników maksymalnie 32-kanałowych. Sterownik podświetlaczy LED w matrycach wielkoformatowych W firmie Allegro Microsystems opracowano kolejny monolityczny sterownik podświetlaczy LED matryc wielkoformatowych. 12 ELEKTRONIKA PRAKTYCZNA 9/2010

4 Podzespoły Najpopularniejsze 8- bitowe mikrokontrolery! Najlepsza obsługa klienta. Microcontrollers Digital Signal Controllers Analog Memory Najpopularniejsza na świecie rodzina 8-bitowych mikrokontrolerów oferuje najlepszą obsługę klienta oraz najkrótszy czas realizacji w branży! Pośród 400 różnych wariantów, znajduje się 8-bitowy kontroler typu PIC przeznaczony dla każdej konstrukcji. Rodzina 8-bitowych produktów firmy Microchip obejmuje teraz mikrokontrolery z najmniejszym współczynnikiem kształtu, główne przemysłowe urządzenia wyjściowe oraz mikrokontrolery z prędkością przetwarzania do 16 MIPS. Zgodność na poziomie styków oraz kodu pozwala na łatwe przejście z rodziny 8-bitowej do konstrukcji 16-bitowych, a IDE MPLAB firmy Microchip jest całkowicie bezpłatne i jest przystosowane do wszystkich mikrokontrolerów 8-, 16- oraz 32- bitowych z liczbą styków od 6 do 100! Ponad 8 miliardów mikroprocesorów PIC wysyłanych na cały świat oraz większe inwestycje w rozwój produktu i obsługę klienta sprawią, że Mikrochip Cię nie zawiedzie w szczególności w trudnych sytuacjach. Kompleksowa obsługa zaczyna się od Zaawansowanego Selektora Części firmy Mikrochip (MAPS) i trwa przez cykl projektowy dzięki bezpłatnym lub niskokosztowym urządzeniom dla rozwoju, szkoleniom regionalnym oraz szkoleniom w sieci i wsparciu technicznemu 24 godziny na dobę, 7 dni w tygodniu. Microchip jest jedynym dostawcą, który dostarcza USB, LCD, CAN, Ethernet oraz Pojemnościową Obsługę Dotykiem na rynek 8-bitowy. Obsługa 24 godziny na dobę, 7 dni w tygodniu Tylko Microchip oferuje kompleksową obsługę 24 godziny na dobę, 7 dni w tygodniu Zwiększony zespół inżynierów aplikacji ds. obsługi Zwiększony zespół inżynierów aplikacji ds. obsługi klienta Zwiększone wsparcie szkoleniowe dla klientów poprzez Regionalne Centra Szkoleniowe (RTC) YOU Now&Tomorrow... Gdy chodzi o najlepsze wsparcie dla produktu oraz dostępność pomyśl o Microchip! ELEKTRONIKA PRAKTYCZNA 9/2010 Nazwa Microchip oraz logo, logo Microchip, MPLAB oraz PIC są zarejestrowanymi znakami handlowymi firmy Microchip Technology Incorporated w USA oraz w innych krajach. Wszelkie inne wymienione znaki handlowe należą do ich poszczególnych firm. 2010, Microchip Technology Incorporated. Wszelkie prawa zastrzeżone. ME249B-Pol/

5 NIE PRZEOCZ częstotliwości 125 MHz. Pobór mocy wynosi jedynie 2,05 W na kanał. Wewnętrzny wzmacniacz próbkująco-pamiętający ma płaską charakterystykę w zakresie do 2 GHz. ADC12D1800 jest produkowany w obudowie BGA-292. National Semiconductor wprowadza też na rynek dwa nieco wolniejsze odpowiedniki: ADC12D1600 (3,2 GS/s) i ADC12D1000 (2,0 GS/s) oraz układ przystosowany do pracy w kosmosie, zamykany w obudowie ceramicznej zapewniającej odporność na cząstki o energii do 120 MeV i całkowitą dawkę promieniowania 100 Krad. A8512 zawiera 6 linii wyjściowych, z których każda może zasilać prądem do 80 ma 18 diod LED połączonych szeregowo. Możliwe jest łączenie maksymalnie 6 podobnych układów w konfiguracji masterslave (jeden sterownik Master i do 5 Slave). W takim przypadku jeden sterownik Master steruje 36 łańcuchami diod LED. A8512 pozwala na uzyskanie współczynnika regulacji 500:1, przy czym maksymalna jasność diod jest definiowana przez użytkownika. Różnice natężeń prądu w poszczególnych łańcuchach nie przekraczają ±0,6%. W trakcie regulacji jasności sygnałem PWM nie występują słyszalne przydźwięki generowane przez kondensatory MLCC. Układ A8512 może być zasilany napięciem z przedziału V. Zawiera ogranicznik prądu wyjściowego, zabezpieczenie nadnapięciowe i termiczne oraz zabezpieczenie przed zwarciem i rozwarciem wyjść. Nowe 8-bitowe mikrokontrolery PIC nanowatt XLP o małym poborze mocy Microchip stale rozszerza ofertę 8-bitowych mikrokontrolerów PIC realizowanych w technologii nanowatt XLP (extreme Low Power), zapewniającej ekstremalnie mały pobór mocy. Ostatnio wprowadzono do sprzedaży 8 nowych układów serii PIC18F K90 i PIC18F K22, których pobór prądu w stanie aktywnym jest dwukrotnie mniejszy od prądu pobieranego przez mikrokontrolery wcześniejszych serii, a w trybie uśpienia obniża się do zaledwie 20 na. Wszystkie mogą być zasilane napięciem z przedziału 1,8...5,5 V. Znajdują zastosowanie w automatyce domowej, przemyśle, elektronice medycznej i elektronice samochodowej. Najszybszy 12-bitowy przetwornik A/C Układ ADC12D1800 jest najszybszym obecnie 12-bitowym przetwornikiem A/C, którego częstotliwość próbkowania wynosi 3,6 GS/s i jest ponad 3-krotnie większa od innych przetworników 12-bitowych dostępnych w sprzedaży. Warto też zwrócić uwagę na bardzo mały poziom szumów tego układu ( 147 dbm/hz), małe zniekształcenia intermodulacyjne ( 61 dbfs) i mały współczynnik NPR (52 db). Cechy tego układu pozwalają na realizację nowej generacji systemów radiowych SDR stosowanych w radarach, wielokanałowych dekoderach satelitarnych (set-top box) i różnego rodzaju systemach komunikacyjnych. Zdolność do przetwarzania zmodulowanych sygnałów w szerokim zakresie częstotliwości pozwoli na zastąpienie pojedynczym, szybkim przetwornikiem współpracującym z mieszaczem cyfrowym wielu tradycyjnych mieszaczy analogowych, filtrów, wzmacniaczy i lokalnych oscylatorów występujących w tradycyjnych odbiornikach superheterodynowych z podwójną i potrójną przemianą. Z ważniejszych parametrów ADC12D1800 należy jeszcze wymienić SNR równy 57,8 db, SFDR równy 67 dbc i ENOB równy 9,2 na Mikrokontrolery K90 wyróżniają się wbudowanym kontrolerem LCD, umożliwiającym sterowanie ekranami o maksymalnie 192 segmentach. Mają kb pamięci Flash, do 4 kb pamięci RAM i 1 kb pamięci EPROM. Występują w obudowach 64- i 80-wyprowadzeniowych. W mikrokontrolerach K22 zaimplementowano technologię mtouch do obsługi przycisków pojemnościowych. Zawierają 12-bitowy przetwornik A/C, kb pamięci Flash oraz liczne interfejsy komunikacyjne, modulatory PWM i timery. Są produkowane w obudowach mających wyprowadzeń. Szybkie, asynchroniczne pamięci SRAM o dużej pojemności Firma Cypress Semiconductor oferuje dwie szybkie, asynchroniczne pamięci SRAM: CY7C1071DV33 o pojemności 32 Mb i CY7C1081DV33 o pojemności 64 Mb, przeznaczone do zastosowań w serwerach, routerach, switchach, urządzeniach testujących i systemach alarmowych. Są to pamięci produkowane w technologii CMOS 90 nm, charakteryzujące się bardzo krótkim czasem dostępu (12 ns) i małą powierzchnią montażową. Występują z 8- lub 16-bitową magistralą danych. Wymiary obudów CY7C1071DV33 i CY7C1081DV33 wynoszą odpowiednio 8,0 9,5 1,2 mm i 8,0 9,5 1,4 mm ELEKTRONIKA PRAKTYCZNA 9/2010
