1 NIE PRZEOCZ Podzespoły nowe podzespoły Z kilkuset nowości wybraliśmy te, których nie wolno przeoczyć Bieżące nowości można śledzić na Kompaktowe, wielokanałowe moduły radiowe Firma Circiut Design oferuje małe wielokanałowe, wąskopasmowe moduły radiowe. Moduł nadajnika oznaczono symbolem CDP-TX-05M-R a odbiornika CDP-RX-05M-R. Moduły CDP-TX-05M-R i CDP-RX-05M-R mają wbudowane większość niezbędnych elementów umożliwiających budowę przemysłowych systemów transmisji radiowej. Są kompatybilne z wcześniejszymi modułami nadawczym CDP-TX-04S-R i odbiorczym CDP -RX-03AS-R. W odróżnieniu od wcześniejszych wersji, w nowych modułach znacznie rozszerzono ich możliwości funkcjonalne. Mają zaprogramowane cztery kanały radiowe. Dodatkowo, kanały częstotliwościowe modułów mogą być dostosowane do wymagań użytkownika w paśmie ISM (434, 869 MHz w Europie, 426 MHz w Japonii i 915 MHz w USA). Nowe moduły mogą pracować w zakresie temperatury otoczenia o C. Przy bardzo małej mocy wyjściowej nadajników 10 mw oraz podwójnej heterodynie w modułach odbiorczych, możliwe jest uzyskanie komunikacji bezprzewodowej o zasięgu 600 m, przy widzialności urządzeń nadawczo-odbiorczych. Do najważniejszych cech modułów należy: zgodność dyrektywą RoHS i T&TTE (wersje na rynek europejski), niewielkie wymiary i waga (nadajnik mm/3 g, odbiornik mm/13 g), cztery kanały radiowe z wąskopasmowym odstępem międzykanałowym 25 khz oraz czułość odbiornika 120 dbm. Programowalne 2-wyjściowe źródło prądowe 0, ma Linear Technology wprowadza do oferty programowalne 2-wyjściowe źródło prądowe o oznaczeniu LT3092 charakteryzujące się szerokim zakresem napięć pracy, dużą impedancją i rezystancją DC oraz małym współczynnikiem temperaturyowym. Co więcej, LT3092 nie wymaga stosowania kondensatorów do zapewnienia stabilności. Prąd wyjściowy może być programowany w zakresie 0, ma, a współczynnik regulacji jest lepszy niż 10 ppm/v w zakresie napięć 1, V. Układ zapewnia 1-procentową dokładność wstępną. Zawiera zabezpieczenie termiczne chroniące zarówno wewnętrzną strukturę, jak i obciążenie. Produkowane są wersje w trzech typach obudów: DFN-8, SOT23-8 i SOT Dopuszczalny zakres temperatury wynosi w zależności od wersji o C lub o C. 8-bitowy potencjometr cyfrowy z pamięcią EEPROM i interfejsem I 2 C CAT5140 to 8-bitowy potencjometr cyfrowy z pamięcią EEPROM o niezawodności 2 milionów cykli zapisu i 100-letnim czasie utrzymywania danych, produkowany w obudowie MSOP-8. Występuje w wersji o rezystancji end-to-end równej 50 kv i 100 kv. Wbudowana pamięć EEPROM może być wykorzystywana do przechowywania pozycji suwaka np. po przeprowadzonym procesie kalibracji systemu. Rozwiązanie takie jest tańsze od podejścia alternatywnego z przetwornikiem C/A i zewnętrzną pamięcią. Ważną zaletą CAT5140 jest mały pobór prądu w trybie standby, nieprzekraczający 2 ma. Programowanie odbywa się za pośrednictwem interfejsu I 2 C taktowanego zegarem 400 khz. Zakres napięć zasilania wynosi 2,5...5,5 V ELEKTRONIKA PRAKTYCZNA 8/2009

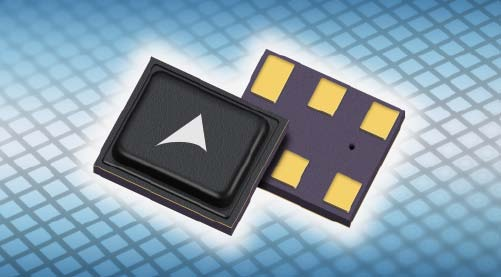

2 Podzespoły Układy FPGA o maksymalnej częstotliwości 1,5 GHz Firma Achronix posiada w ofercie rodzinę najszybszych na rynku układów FPGA o maksymalnej częstotliwości pracy bloków logicznych 1,5 GHz. Rodzina SpeedSter znajduje zastosowanie głównie w aplikacjach wymagających dużej szybkości transmisji danych: w telekomunikacji, systemach sieciowych, szyfrowaniu, transmisji strumieni audio/wideo, cyfrowym przetwarzaniu sygnałów i urządzeniach pomiarowych. Struktura wewnętrzna obejmuje cztery rodzaje bloków: rekonfigurowalne bloki logiczne (RLB), z których każdy zawiera 8 4-wejściowych jednostek LUT (istnieje też możliwość konfiguracji RLB jako 128 bitów pamięci RAM), mnożniki (pojedyncze lub podwójne 9 9), bloki pamięci RAM (po 18 kb każdy) i programowalną sieć połączeń. Wszystkie te bloki pracują z częstotliwością taktowania 1,5 GHz. Struktura I/O obejmuje do 850 rekonfigurowalnych linii I/O o przepustowości 1066 Mb/s każdy oraz do 40 torów SerDes (serializer-deserializer) o przepustowości po 10,375 Gb/s. Obsługują one takie standardy, jak PCI Express, Gigabit Ethernet, XAUI, Infiniband itp. Miniaturowy barometryczny czujnik ciśnienia W ofercie firmy Epcos pojawił się kolejny barometryczny czujnik ciśnienia o oznaczeniu T5300, będący następcą modelu T5000. Jest również wykonywany w technologii MEMS, natomiast w odróżnieniu od T5000 jest czujnikiem cyfrowym. Najważniejsze zalety modelu T5300 to brak konieczności kalibracji i bardzo małe wymiary wynoszące 2,2 2,6 0,9 mm. Mierzy ciśnienie w zakresie mbar. Pomiar odbywa się z 14-bitową rozdzielczością, a dane są wyprowadzane poprzez interfejs szeregowy z wykorzystaniem protokołu I 2 C lub SPI. Pobór prądu wynosi 2 ma w stanie sleep i < 2 ma w stanie aktywnym, a dopuszczalny zakres napięć zasilania rozciąga się od 2,7...5,5 V. R E K L A M A ELEKTRONIKA PRAKTYCZNA 8/

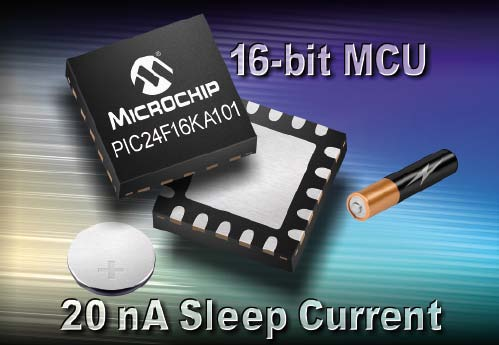

3 NIE PRZEOCZ 16-bitowe mikrokontrolery o poborze prądu 20 na w trybie sleep Microchip wprowadza do oferty nową rodzinę 16-bitowych mikrokontrolerów PIC24F16KA charakteryzujących się znikomym poborem prądu w stanie sleep, równym 20 na oraz mocą obliczeniową 16 MIPS. Zostały one zrealizowane w technologii nanowatt, zapewniającej m.in. możliwość pracy w wielu trybach oszczędnościowych oraz zapewniającej krótki czas powrotu do stanu aktywnego. Wykazują dużą efektywność przy pracy z kodem utworzonym w języku C, co w połączeniu ze stosunkowo dużą mocą obliczeniową pozwala na wykonywanie złożonych algorytmów. Powyższe cechy, jak również małe wymiary obudów i mała liczba wyprowadzeń czynią je idealnymi do zastosowań w urządzeniach bateryjnych pracujących przez większość czasu w stanie sleep oraz w urządzeniach odzyskujących energię z otoczenia. W trybie sleep zostają zachowane stany logiczne na liniach I/O. Standardowe wyposażenie mikrokontrolerów PIC24F16KA obejmuje zegar RTC, detektor napięcia zasilającego, watchdog, dwa komparatory analogowe, czujnik przycisków dotykowych oraz interfejsy SPI, I 2 C i UART. Produkowane są wersje w 20- i 28-wyprowadzeniowych obudowach QFN, SSOP, SOIC i PDIP. Sprzęgacze optyczne 2,5 A Firma Avago Technologies wprowadza do sprzedaży nową rodzinę sprzęgaczy optycznych R2Coulper charakteryzujących się maksymalnym prądem wyjściowym 2,5 A oraz szerokim zakresem temperatury pracy o C. Są to sprzęgacze zaprojektowane pod kątem zastosowań w urządzeniach przemysłowych. Mogą m.in. sterować bramkami tranzystorów IGBT i MOSFET (do 1200 V/100 A) w inwerterach, układach sterowania silników AC i DC oraz zasilaczach. Pobierają maksymalny prąd zasilania 5 ma. Pierwszym układem nowej serii jest sprzęgacz ACPL- 312U, zamykany w obudowie DIP-8. Spełnia wymogi międzynarodowych norm bezpieczeństwa IEC/EN/DIN EN , UL 1577 i CSA. R E K L A M A 14 ELEKTRONIKA PRAKTYCZNA 8/2009

4 Podzespoły Rozwiązania radiowe bez ograniczeń ZigBee. RF4CE. Smart Energy. IP. Układ CC2530 jest kompletnym, pracującym na częstotliwości 2,4 GHz układem radiowym typu System-on-Chip, przeznaczonym dla standardu IEEE oraz różnych aplikacji, takich jak ZigBee PRO, piloty zdalnego sterowania ZigBee RF4CE, Smart Energy, automatyka budynków, monitoring środowiska i bezprzewodowe urządzenia medyczne. Układ CC2530 oferuje do 256 KB pamięci Flash, umożliwiając tym samym opracowywanie różnych protokołów sieciowych. TI gwarantuje dodatkowe wsparcie w postaci bezpłatnego oprogramowania do pobrania oraz narzędzi tworzących kompletne środowisko do pracy nad rozwijaniem systemu. High-Performance Analog>>Your Way. Jeszcze dziś zamów próbki i zestawy uruchomieniowe. High-Performance Analog >> Your Way i czerwony pasek są znakami towarowymi Texas Instruments. ZigBee jest zastrzeżonym znakiem towarowym ZigBee Alliance TI ELEKTRONIKA PRAKTYCZNA 8/

5 NIE PRZEOCZ Najmniejszy wzmacniacz pomiarowy o bardzo małym poborze prądu AD8235 to miniaturowy wzmacniacz pomiarowy produkowany w obudowie o wymiarach 2,0 1,6 mm, odznaczający się dwukrotnie mniejszym poborem prądu od układów konkurencyjnych. Został opracowany z myślą głównie o przenośnych urządzeniach medycznych (monitory ECG do użytku domowego, pompy infuzyjne). Pracuje w zakresie napięć zasilania 1,8...5,5 V, pobierając maksymalnie 40 ma prądu. Pobór prądu w trybie shutdown zmniejsza się do zaledwie 6 na, a wejściowy prąd polaryzacji wynosi 40 pa. Zakres wejściowych napięć sumacyjnych wynosi dla napięć zasilających 5 i 1,8 V odpowiednio 4 i 1,4 V. Współczynnik CMRR równy 86 db (dla G=5) skutecznie tłumi składową sumacyjną sygnału wejściowego. Najmniejszy i najszybszy blok IP mikrokontrolera 8051 Firma Digital Core Design opracowała najmniejszy i najszybszy na rynku blok IP mikrokontrolera 8051 oznaczony symbolem DT8051. Bazuje on na 7150 bramkach ASIC, obejmując jednostkę obliczeniową 8051, UART pracujący w trybie full-duplex, dwa timery, układ zarządzania poborem mocy, 8 linii I/O, 8 linii przerwań zewnętrznych oraz 2 linie debuggera DoCD. DT8051 w testach Dhrystone 2.1 jest szybszy o 8,1 od oryginalnej architektury 8051 przy tej samej częstotliwości taktowania. Prędkość wykonywania instrukcji w teście Dhrystone 2.1 wynosi 0,0763 DMIPS/MHz. Blok DT8051 jest polecany do implementacji wszędzie tam, gdzie istotne są jak najmniejsze wymiary struktury i jak najmniejszy pobór mocy. Stosunek powierzchni (7150 bramek ASIC) do osiągów (8,1 szybciej od oryginału) stawia DT8051 na pierwszym miejscu wśród dostępnych obecnie bloków IP Firma DCD oferuje wersje w kodach źródłowych Verilog, VHDL i formatach FPGA Netlist bitowy przetwornik A/C o małej mocy strat Linear Technology rozszerza ofertę szybkich przetworników A/C małej mocy o nowy układ oznaczony symbolem LTC2262. Jest to przetwornik o 14-bitowej rozdzielczości i maksymalnej szybkości próbkowania 150 MS/s, którego pobór mocy wynosi zaledwie 149 mw, co stanowi niespełna 30% mocy pobieranej przez podobne przetworniki innych producentów. Zakres napięć wejściowych na wejściach różnicowych (A IN + A IN ) wynosi od 1 V PP do 2 V PP. Oprócz małego poboru mocy LTC262, wyróżnia się dwiema unikalnymi cechami pozwalającymi zredukować efekt cyfrowego sprzężenia zwrotnego występujący wtedy, gdy część energii z cyfrowego wyjścia przetwornika przedostaje się na jego analogowe wejście. To zjawisko występuje przy wartości napięcia blisko środka skali, gdyż wtedy większość wyjść zmienia równocześnie poziom z wysokiego na niski lub odwrotnie. Aby ograniczyć efekt cyfrowego sprzężenia zwrotnego LTC2262 pracuje w specjalnym trybie ABP (alternate bit polarity) odwracającym wszystkie nieparzyste bity tak, aby wyrównać liczbę przełączanych zer i jedynek. Pozwala to uniknąć przepływu dużych prądów do masy. Oprócz trybu ABP w układzie zastosowano tzw. wyjściowy randomizer danych ograniczający poziom interferencji na wyjściach cyfrowych. Dokonuje on dekorelacji wyjścia cyfrowego, zmniejszając tym samym prawdopodobieństwo wystąpienia kolejnych identycznych zmian stanów indukowanych do analogowego wejścia i powodujących w konsekwencji powstanie niepożądanych stanów w widmie sygnału wyjściowego. Obie wspomniane wyżej techniki pozwalają zmniejszyć współczynnik SFDR o db. LTC2262 pracuje jest zasilany napięciem 1,8 V. Odznacza się współczynnikiem SNR równym 72,8 db, współczynnikiem SFDR równym 88 db w paśmie podstawowym i bardzo małym błędem jitteru równym 0,17 ps rms. Wyjścia cyfrowe mogą pracować w trzech trybach: CMOS, DDR CMOS i DDR LVDS. W trybie DDR dane są transmitowane zarówno przy narastającym jak i opadającym zboczu sygnału zegarowego, co pozwala dwukrotnie zwiększyć szybkość transmisji danych. Linia zasilająca stopień wyjściowy pozwala ustalić napięcie interfejsu w zakresie 1,2...1,8 V. LTC2262 może być stosowany w medycznych urządzeniach wizyjnych i ultrasonograficznych, przenośnych urządzeniach pomiarowych, urządzeniach do nieinwazyjnych testów, stacjach bazowych telefonii komórkowej i odbiornikach programowych (SDR). Jest zamykany w obudowie QFN (6 6 mm). Dodatkowe materiały na CD Szerszy zbiór 58 ważnych nowości produktowych z czerwca i lipca 2009 zamieszczamy na płycie CD-EP8/2009B. 16 ELEKTRONIKA PRAKTYCZNA 8/2009
