1 KATALOG 2017/2018 ELEMENTY SIECI WOO-KANALIZACYJNYCH STUIE studnie z podstawą, kręgi i zwężki redukcyjne płyty pokrywowe, pierścienie odciążające i wyrównawcze wpusty uliczne, osadniki przy studni cłonnej MONTAŻ STUI materiały i zalecenia DODATKOWE ELEMENTY ODWOIEŃ płyty utrzymujące i pierścienie odciążające do studni tworzywowyc

2 Nasza oferta to szeroki zakres prefabrykatów służącyc do realizacji stanów surowyc budownictwa kubaturowego - mieszkaniowego, przemysłowego, użyteczności publicznej a także budownictwa drogowego, mostowego oraz ydrotecnicznego. Poszczególne grupy asortymentu znajdą Państwo w katalogac tematycznyc. BETARD Sp. z o. o. ul. Polna 30, Długołęka Zapraszamy do współpracy. BIURO OBSŁUGI KLIENTA tel.: wew studnie@betard.pl

3 Spis treści STUIE DODATKOWE ELEMENTY ODWOIEŃ Materiały - parametry tecniczne 6 Montaż studni - zalecenia 8 Studnie z podstawą 10 Podstawy studni PS 12 Kręgi KB i KŻ 13 Zwężki redukcyjne ZW 14 Pierścienie wyrównawcze PWYR 15O 15 Płyty nastudzienne PN 16 Płyty redukcyjne PR 16 Płyty nastudzienne na pierścień odciążający PN-OD 17 Pierścienie odciążające P-O 18 Pierścienie dystansowe PD 18 Nakrywa włazowa NW 20 Wpusty uliczne 24 Pierścienie odciążające PO i płyty utrzymujące PU do studni tworzywowyc 25 Osadnik przy studni cłonnej - wg. KPED Wylot kolektora 27 Wylot drenu 28 Elementy powiązane / Żelbetowy zbiornik szczelny (szambo) 29 Specyfikacja do zamówiena 2 KATALOG PRODUKTÓW 2017/2018 ELEMENTY SIECI WOO-KANALIZACYJNYCH 3

4 Studnie Istotną część naszej produkcji stanowią prefabrykowane elementy studni przeznaczone do budowy kanalizacji sanitarnyc, deszczowyc lub przemysłowyc. Produkujemy także zbiorniki bezodpływowe w tym popularne szamba. Nasza oferta wciąż się rozwija, a jednym z jej najważniejszyc zakresów są elementy nietypowe realizowane na podstawie powierzonyc projektów. Proponujemy również własne rozwiązania, które przygotowuje doświadczona kadra tecnologów oraz projektantów. 4 KATALOG PRODUKTÓW 2017/2018 ELEMENTY SIECI WOO-KANALIZACYJNYCH 5

5 STUIE Materiały - parametry tecniczne Zastosowany w elementac studni beton klasy C35/45 odpowiada klasie ekspozycji XA1 i spełnia wymagania dotyczące odporności na zwykłe ścieki kanalizacyjne, mające najczęściej odczyn obojętny tj. ph=6,5-5,5. Dodatkowe zwiększenie odporności studni na agresywność cemiczną o ekspozycji XA2 dla ścieków ph=5,5-4,5 i XA3 - ph=4,5-4,0 uzyskujemy przez zastosowanie do produkcji betonu cementu siarczanoodpornego SR, zgodnie z PN-B-19707:2013 i PN-EN-197-1:2012. Niski stopień nasiąkliwości betonu, poniżej 5% stanowi wystarczającą ocronę zewnętrzną studni, dzięki czemu dodatkowa ocrona w postaci abizolowania nie jest konieczna. Stosujemy uszczelki elastomerowe zgodnie z PN-EN Grunty sypkie: pospółka, piasek, żwir Zagęszczenie ubijakiem wibracyjnym do wartości min. 95% wg ZMP pod jezdniami rucu kołowego i min. 85% poza obszarem ruc kołowego. W stanie zwartym, półzwartym i twardoplastycznym Wykonać pogłębienie wykopu (o 25 cm), wypełnić go piaskiem i odpowiednio zagęścić. Grunty spoiste Grunt rodzimy należy oddzielić od podsypki geowłókniną wywiniętą do wys. 50 cm. W stanie plastycznym, miękkoplastycznym, grunty organiczne Wykonać pogłębienie wykopu (o 50 cm), wypełnić go piaskiem dodatkiem cementu (1:10) i odpowiednio zagęścić. Montaż studni - zalecenia Zamontowane w procesie produkcyjnym kotwy transportowe zapewniają bezpieczeństwo i precyzyjny montaż na budowie. Kotwy posiadają oznaczenia określające dopuszczalny ciężar udźwigu. Przygotowanie podłoża gruntowego rodzaj i kształt wykopu oraz konstrukcja umocnienia jego ścian indywidualnie dostosowane do warunków wodno-gruntowyc odwodnienie wykopu Przygotowanie podłoża gruntowego na powierzcni dna wykopu w promieniu min. 50 cm licząc od lica ściany elementu dennego studni Kotwa transportowa Pętla transportowa Montaż uszczelek Uszczelkę nakłada się na czysty, bosy koniec kręgu lub elementu dennego, tak aby płaszcz wypełniony smarem znajdował się po stronie zewnętrznej i u góry (używamy uszczelki klinowej, samosmarującej). Należy wyrównać naprężenia uszczelki kilkakrotnie ja naciągając. Dolna krawędź uszczelki powinna opierać się na zewnętrznej średnicy bosego końca. W przypadku montażu uszczelek klinowyc to na dolny zamek kręgu nakładanego nanosimy pastę poślizgową. Uszczelka samosmarująca Uszczelka klinowa Wykonanie obsypki korpusu studni Przestrzeń o szer. min. 50 cm między korpusem studni, a ścianą wykopu wypełniać warstwowo różnoziarnistym piaskiem o frakcji od 0,02 do 2,00. Każdą warstwę (ok. 20 cm) należy równomiernie zagęszczać, przy czym w strefie przyłączonyc przewodów wykonywać zagęszczanie ręcznie, przy pomocy ubijaków. Pasta do uszczelek 6 KATALOG PRODUKTÓW 2017/2018 ELEMENTY SIECI WOO-KANALIZACYJNYCH 7

6 STUIE Studnie z podstawą Rt właz kanałowy Ø 80 cm Studzienka kanalizacyjna z płytą redukcyjną zakończoną zwężką Studzienka kanalizacyjna z płytą pokrywową Studnie z podstawą stosuje się w systemac kanalizacji sanitarnej, deszczowej i przemysłowej. Produkowane są w czterec średnicac, w zależności od rodzaju i średnicy przyłącza, dobierana jest wysokość podstawy. Można zamontować przejścia dowolnego rodzaju rur pod każdym kątem wejścia rurociągu. pierścień dystansowy Ø 62,5 cm zwężka betonowa krąg betonowy łączony na uszczelki gumowe Rt właz kanałowy Ø 80 cm pierścień dystansowy Ø 62,5 cm zwężka betonowa płyta pokrywowa Rt Do każdej podstawy dobierane są elementy pośrednie: kręgi, płyty, zwężki, pierścienie wyrównawcze. Pomiędzy nimi montuje się uszczelki. Do montażu podstaw studni stosuje się zawiesia linowe H płyta redukcyjna stopnie złazowe H kręgi betonowe łączone na uszczelki gumowe stopnie złazowe H Przykładowa studzienka kanalizacyjna 5% 5% podstawa studni kineta betonowa 5% 5% podstawa studni kineta betonowa 5% 5% Rd Rd Rd 8 KATALOG PRODUKTÓW 2017/2018 ELEMENTY SIECI WOO-KANALIZACYJNYCH 9

7 STUIE Podstawy studni PS Podstawa wykonana jest z betonu lub żelbetu klasy C35/45. Przyłącza w zależności od średnicy studni stosuje się od Ø 32 do Ø Tecnologia przewiduje możliwość wykonania dopływów na kątac od 45 do 315 po obwodzie w stosunku do wylotu. Dolna część studni łączona na uszczelkę s Studnie szczelne w systemac kanalizacji ogólnospławnej, deszczowej i przemysłowej służącej do odprowadzania ścieków wód opadowyc w sposób grawitacyjny lub pod niskim ciśnieniem. dr max 1:50 1:50 H Typ PS dr max F S 1000/500/ F 1000/700/ /900/ /1200/ /500/ /700/ /900/ /1200/ /700/ /900/ /1300/ Dopuszczalna głębokość posadowienia studzienek powinna być określona przez projektanta sieci. Zazwyczaj studzienki posadawia się do głębokości 7 m poniżej poziomu terenu. Studzienki mogą być montowane w każdym gruncie na obszarac rucu kołowego i pieszego w pasie jezdni i parkingac oraz na zewnątrz budynków. Betonowe i żelbetowe elementy prefabrykowanyc studni kanalizacyjnyc mogą być stosowane w warunkac oddziaływania środowiska cemicznego słabo agresywnego bez dodatkowego zabezpieczenia antykorozyjnego. Prefabrykowane elementy studni produkowane są z betonu klasy nie niższej niż C35/45, nasiąkliwość <5%, wodoszczelność betonu W /1600/ /900/ /1200/ /1600/ /2100/ KATALOG PRODUKTÓW 2017/2018 ELEMENTY SIECI WOO-KANALIZACYJNYCH 11

8 STUIE Kręgi KB i KŻ Zwężki redukcyjne ZW s t W ścianie kręgu zamocowane są fabrycznie stopnie złazowe. Tecnologia produkcji umożliwia zamocowanie stopni żeliwnyc i stopni stalowyc w otulinie PP. W kręgac studni kaskadowyc montowane są przejścia szczelne lub wykonywany otwór pod uszczelkę insitu. Do montażu studni stosuje się ucwyty szczękowe samozaciskowe. Krąg betonowy i żelbetowy łączony na uszczelkę Zwężka redukcyjna stanowi zakończenie studni. Wymiary zamków zwężki i ic rodzaj jest taki sam jak pozostałyc elementów składowyc studni. Montowane są w nic fabrycznie stopnie złazowe. Do montażu studni stosuje się ucwyty szczękowe samozaciskowe. Zwężka/Konus s t Typ KB i KŻ t S Typ ZW t S 1000/ / / /625/ /625/ /625/ / / / / / / / / / / / KATALOG PRODUKTÓW 2017/2018 ELEMENTY SIECI WOO-KANALIZACYJNYCH 13

9 STUIE Pierścienie wyrównawcze PWYR 15O Płyty nastudzienne PN W studniac zakończonyc zwężkami montowanyc w drogac gruntowyc służy do wyrównania powierzcni drogi wokół włazu i ocronę włazu przed uszkodzeniem mecanicznym. Płyta nastudzienna PN stanowi zakończenie studni, wymiary zamków płyt pokrywowyc są identyczne jak w pozostałyc elementac komory roboczej. W górnej powierzcni montuje się ucwyty z pętli linowyc. Do montażu stosuje się zawiesia trzycięgnowe. t Pierścień wyrównawczy Płyta nastudzienna PN łączona na uszczelkę Typ PN t 1000/625/ /625/ /625/ /625/ /625/ Typ PWY R /625/ / /625/ KATALOG PRODUKTÓW 2017/2018 ELEMENTY SIECI WOO-KANALIZACYJNYCH 15

10 STUIE Płyty redukcyjne PR Pierścienie odciążające P-O Płyty redukcyjne umożliwiają zmianę średnicy studni z większej na mniejszą. Stosuje się je najczęściej w studniac powyżej 4 m wysokości. Fabrycznie zamontowany jest stopień złazowy. W górnej części płyty zamontowane są trzy pętle montażowe. Płyta redukcyjna t Pierścienie odciążające są elementami prefabrykowanymi, służącymi do przenoszenia obciążeń zewnętrznyc bezpośrednio na grunt wokół studzienki i zabezpieczenia ścian komory studzienki, przed działaniem sił pionowyc. Pierścień odciążający Typ PR t Typ P-O 1200/ / / / / / Płyty nastudzienne na pierścień odciążający PN-OD Typ PN-OD 1000/625/ /625/ /625/ Płyta nastudzienna na pierścień odciążający 16 KATALOG PRODUKTÓW 2017/2018 ELEMENTY SIECI WOO-KANALIZACYJNYCH 17

11 STUIE Pierścienie dystansowe PD 18 Nakrywa włazowa NW Pierścień wyrównawczy Pierścienie wyrównawcze służą do dokładnego wyrównania wysokości zaprojektowanej studni do rzędnej włazu. Pierścienie łączone są z pokrywą lub zwężką na zaprawę. Typ PD KATALOG PRODUKTÓW 2016/2017 TYP NW7475 NW ELEMENTY SIECI WOO-KANALIZACYJNYCH 19

12 STUIE Wpusty uliczne WU - Elementy nadstawy wpustu (rura pośrednia) PWU - Podstawa wpustu ulicznego Wpusty uliczne to szczelne studzienki o średnicy wewnętrznej 500 mm, z łączeniami międzykręgowymi za pośrednictwem zapraw. Służą do wycwytywania i odprowadzania wód deszczowyc z ciągów komunikacyjnyc takic jak: ulice, codniki, place parkingowe i zabawowe. Podstawowym zadaniem podstawy studzienki oprócz funkcji nośnej, jest osadzanie piasku i innyc części sta- łyc nie wyłapanyc przez wiadro perforowane. Otwór wylotowy znajduje się w podstawie lub w kręgu środkowym i stanowi typowy przelew. Połączenie wpustów ulicznyc z kanalizacją wykonuje się za pomocą przykanalika z rur betonowyc, kamionkowyc lub z tworzyw sztucznyc o średnicy 150, 200 lub 250 mm. Połączenie powinno być wykonane szczelnie i przegubowo. Średnica wew. Wysokość robocza Grubość ścianki s Nazwa Śrewnica zew. Średnica wew. Wysokość robocza Grubość ścianki s Średnica wew. Wysokość Elementy wieńczące wpust Rzędna wg proj. drogowego Wpust żeliwny wg PN-EN 124 Nawierzcnia wg proj. drogowego Podbudowa wg proj. drogowego Pierścień utrzymujący 925x150 mm Pierścień odciążający 925x200 mm PO - Pierścień odciążający wpustu PU - Pierścień utrzymujący kratę Rura pośrednia 500x1000 mm 500x750 mm 500x500 mm 500x350 mm Przejście szczelne dla rury lub otwór pod osadzenie rury (przejście szczelne lub otwór może być wykonane na dowolnej wysokości) Element denny wpustu 500x900 mm Studzienka ø 500 (wpust uliczny) KATALOG PRODUKTÓW 2017/2018 ELEMENTY SIECI WOO-KANALIZACYJNYCH 21

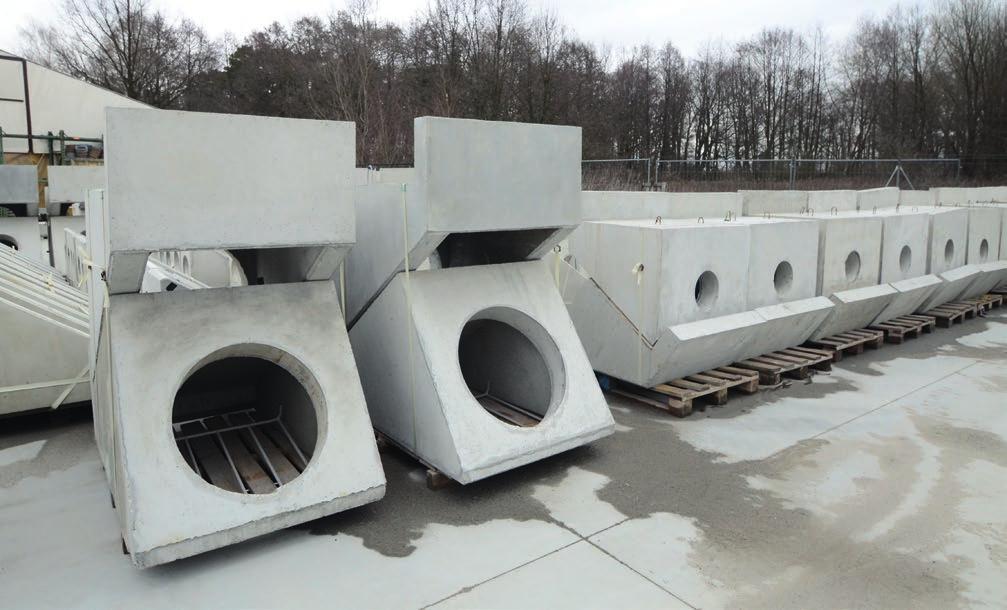

13 Dodatkowe elementy odwodnień 22 KATALOG PRODUKTÓW 2017/2018 ELEMENTY SIECI WOO-KANALIZACYJNYCH 23

14 DODATKOWE ELEMENTY ODWOIEŃ Pierścienie odciążające PO i płyty utrzymujące PU do studni tworzywowyc Pierścienie odciążające pełnią rolę fundamentu odciążającego dla płyty pokrywowej. Dostosowane są do montażu na rurac wznoszącyc studni kanalizacyjnyc, tworzywowyc. Osadnik przy studni cłonnej - wg. KPED 1.14 Prefabrykowane osadniki służą do wstępnego przecwytywania osadów i zanieczyszczeń z rowu przed ic wprowadzeniem do studni cłonnej, kanalizacyjnej lub piaskownika. Można je stosować na elementac odwodnienia pasa drogowego oraz rowac melioracyjnyc. Osadniki posiadają wyprofilowane wyjście do studni na promień spasowujący się ze średnicą studni. Typ PO PU PO D Osadnik przy studni cłonnej PU Typ Długość Szerokość Wysokość Średnica KATALOG PRODUKTÓW 2017/2018 ELEMENTY SIECI WOO-KANALIZACYJNYCH 25

15 DODATKOWE ELEMENTY ODWOIEŃ Wylot kolektora Wylot drenu Prefabrykowane wyloty kolektorów służą do zakończenia przepustów kolektorów kanalizacyjnyc, elementów odwodnieniowyc pasów drogowyc, rurociągów melioracyjnyc, wlotów i wylotów przepustów drogowyc. Widok z boku Typ B Zależnie od typu kolektora możliwe jest wykonanie otworu o różnej średnicy, dostosowanej do potrzeb inwestycji. Na zamówienie możliwy jest również montaż kraty zabezpieczającej przed zanieczyszczeniami w kolektorze. Widok B-B Prefabrykowany wylot drenu służy do konstrukcji wylotu drenów i przykanalików studzienek ściekowyc, zbieraczy drenarskic. Maksymalna średnica otworu 250 mm, istnieje możliwość wykonania otworów o mniejszyc średnicac, przy czym dolna krawędź otworu pozostaje na tej samej wysokości. Element zbrojony, ciężar ok. 240 kg, Przekrój podłużny Widok od czoła B B I ø b ø Prefabrykowany wylot kolektora wg KPED D= : D= Widok z góry Wylot kolektora D b I Typ A Ø Wylot drenu Typ B Ø Typ C Ø Posiadamy w ofercie również wylot kolektora Ø 600 Ø KATALOG PRODUKTÓW 2016/2017 ELEMENTY SIECI WOO-KANALIZACYJNYCH 27

16 DODATKOWE ELEMENTY ODWOIEŃ SPECYFIKACJA DO ZAMÓWIENIA Elementy powiązane / Żelbetowy zbiornik szczelny (szambo) Firma / Wykonawca Szambo żelbetowe szczelne o pojemności użytkowej 10 m 3. Wymiary zewnętrzne szamba wynoszą: szerokość 2,80 m długość 4,24 m wysokość całkowita 1,49 m Szambo składa się: z części zasadniczej ( 9,4 t) tj. z dna gr. 15 cm połączonego monolitycznie ze ścianami gr. 12 cm, z płyty górnej nienajazdowej ( 4,2 t) gr. 14 cm. Płyta górna zawiera otwór włazowy Ø 590 mm oraz otwór wentylacyjny Ø 110 mm. Otwory wlotowe i wylotowe w ścianac należy wykonać na budowie zgodnie z wytycznymi zawartymi w projekcie instalacyjnym. Założono obsypanie szamba od góry max 30 cm warstwą ziemi. Płyty najazdowe realizujemy na specjalne zamówienie po ustaleniu rodzaju pojazdów i wynikającyc stąd obciążeń. Ściany szamba zaleca się izolować izolacją powłokową zabezpieczającą przed agresywnym działaniem ścieków i wód gruntowyc. Szambo dzięki stosunkowo małej wysokości przy pojemności 10 m 3 przydatne jest szczególnie na terenie, gdzie występuje wysoki poziom wody gruntowej (do 50 cm p.p.t.). Na specjalne zamówienie wykonujemy również szamba o innyc niż powyżej wymiarac, dostosowane do indywidualnyc wymagań klienta. Budowa / Obiekt Telefon Termin dostawy Średnica Kineta ¾ ½ 1/1 bez kinety Kineta wykonana z betonu ceramiki żywicy poliestrowej Stopnie złazowe powlekane żeliwne bez stopni Zakończenie zwężka płyta typ ciężki płyta typ lekki płyta i pierścień odciążający Rodzaj uszczelki klinowa samosmarująca SDV Studzienka nr Rzędna włazu Średnica Wysokość H Rzędna wylotu Ø Kąt / rzędna Rodzaj rury Wylot Dopływ 1 Dopływ 2 Dopływ 3 Dopływ 4 wylot Studzienka nr Rzędna włazu Średnica Wysokość H Rzędna wylotu Ø Kąt / rzędna Rodzaj rury Wylot Dopływ 1 Dopływ 2 Dopływ 3 Dopływ 4 wylot 28 KATALOG PRODUKTÓW 2017/2018 Studzienka nr Rzędna włazu Średnica Wysokość H Rzędna wylotu Ø Kąt / rzędna Rodzaj rury Wylot Dopływ 1 Dopływ 2 Dopływ 3 Dopływ 4 wylot
