1 Studnie kanalizacyjne rozwiązania i problemy (zarys problemu)

2 Studnie rewizyjne węzłowe i przelotowe zasady stosowania kanalizacyjnych studzienek rewizyjnych: 1 - studzienka pełnowymiarowa (min. fi 1000 mm), 2 studzienka małośrednicowa Kanalizacja praca zbiorowa pod redakcją Z.Suligowskiego, Wydawnictwo Seidel Przywecki, 2012; Obecnie prawnie dowolność wyboru rozwiązań. Studzienki małośrednicowe mniejsze niż DN 400 są nieodpowiednie.w praktyce nie mniej niż DN 600 (dostępność dla kamer inspekcyjnych i narzędzi czyszczących np.: promień gięcia węża)

3 Kanalizacja praca zbiorowa pod redakcją Z.Suligowskiego, Wydawnictwo Seidel Przywecki, 2012; Wymagania stawiane studzienkom zawierają normy: PN B 10729: Kanalizacja. Studzienki rewizyjne, norma PN EN 476: 2012: Wymagania ogólne dotyczące elementów stosowanych w systemach kanalizacji deszczowej i sanitarnej, PN-EN 1917: 2004, Studzienki włazowe i nie włazowe z betonu niezbrojonego, betonu zbrojonego włóknem stalowym i żelbetowe, PN-EN :2016, Systemy przewodów rurowych z tworzyw sztucznych do podziemnej bezciśnieniowej kanalizacji deszczowej i sanitarnej -- Nieplastyfikowany poli(chlorek winylu) (PVC-U), polipropylen (PP) i polietylen (PE) -- Część 2: Specyfikacje studzienek włazowych i niewłazowych

4 Kanalizacja praca zbiorowa pod redakcją Z.Suligowskiego, Wydawnictwo Seidel Przywecki, 2012;

5 właz żeliwny z pokrywą (deklem) płyta pod właz (płyta odciążająca i pierścień odciążający) komin złazowy komora robocza dno studni - kineta stopnie złazowe (co ok.. 30 cm w pionie)

6

7 Przykład niepoprawnej koncepcji rozwiązania studni betonowej (nieprawidłowa lokalizacja pierścienia odciążającego) Kanalizacja praca zbiorowa pod redakcją Z.Suligowskiego, Wydawnictwo Seidel Przywecki, 2012;

8 szklanka Studzienki betonowe i żelbetowe produkowane są w oparciu o normę PN EN 1917

9 płytkie studnie i głębokie płyta pokrywowa płyta pod właz Kanalizacja praca zbiorowa pod redakcją Z.Suligowskiego, Wydawnictwo Seidel Przywecki, 2012;

10 Połączenie kręgów betonowych na zaprawę cementową jako wciąż popularne rozwiązanie w warunkach krajowych Kanalizacja praca zbiorowa pod redakcją Z.Suligowskiego, Wydawnictwo Seidel Przywecki, 2012;

11 zastosowanie zabezpieczeń dodatkowych pozwalace ograniczyć konsekwencje przyjęcia niedoskonałego rozwiązania Kanalizacja praca zbiorowa pod redakcją Z.Suligowskiego, Wydawnictwo Seidel Przywecki, 2012;

12 nakładanie na uszczelkę jest błędem środek smarny ulega starciu Kanalizacja praca zbiorowa pod redakcją Z.Suligowskiego, Wydawnictwo Seidel Przywecki, 2012;

13 króciec (sztucer) przyłączeniowy a) przyłączenie rurociągu za pośrednictwem uszczelki, b) przyłączenie za pośrednictwem złącza typu REKA Kanalizacja praca zbiorowa pod redakcją Z.Suligowskiego, Wydawnictwo Seidel Przywecki, 2012;

14 Wbetonowane uszczelki

15

16

17 Kanalizacja praca zbiorowa pod redakcją Z.Suligowskiego, Wydawnictwo Seidel Przywecki, 2012;

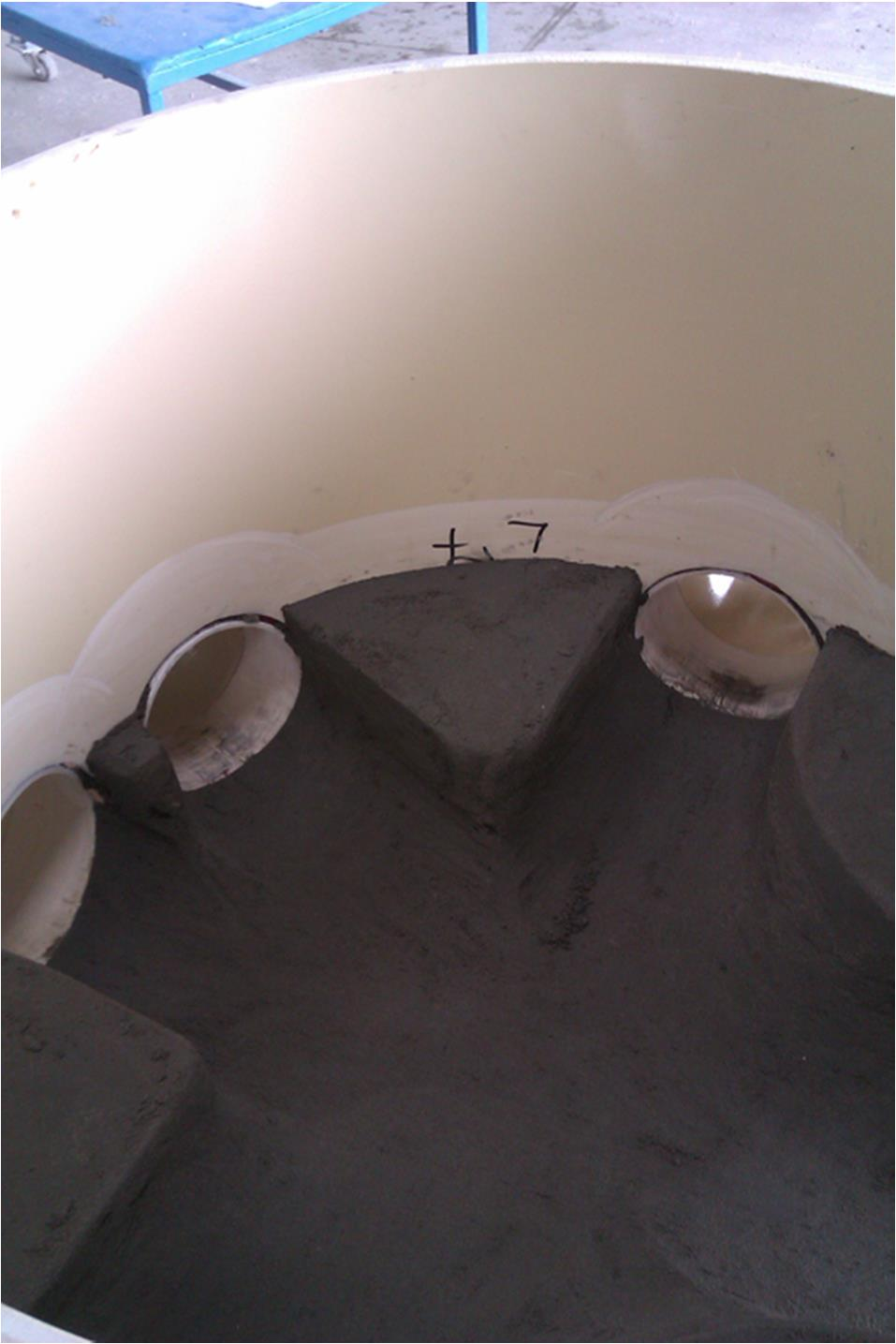

18

19 Sztucery przyłączeniowe

20 a) prawidłowo wypełniona komora betonem, b) częściowy brak wypełnienia pozostawiona pusta przestrzeń Kanalizacja praca zbiorowa pod redakcją Z.Suligowskiego, Wydawnictwo Seidel Przywecki, 2012;

21 Elementy obciążające obiekt kubaturowy posadowiony w nawodnionym podłożu gruntowym Kanalizacja praca zbiorowa pod redakcją Z.Suligowskiego, Wydawnictwo Seidel Przywecki, 2012;

22 Kanalizacja praca zbiorowa pod redakcją Z.Suligowskiego, Wydawnictwo Seidel Przywecki, 2012;

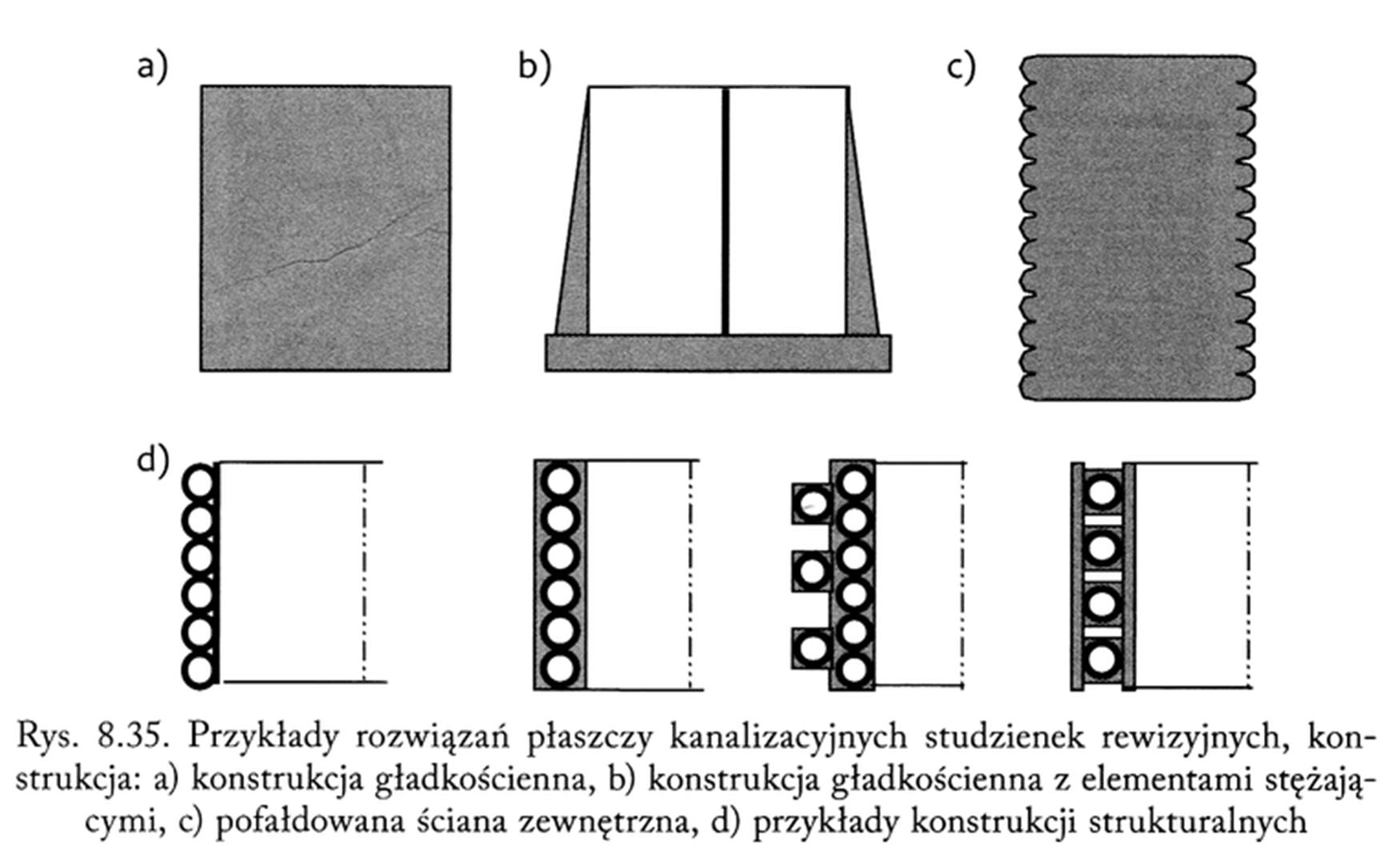

23 Kanalizacja praca zbiorowa pod redakcją Z.Suligowskiego, Wydawnictwo Seidel Przywecki, 2012;

24

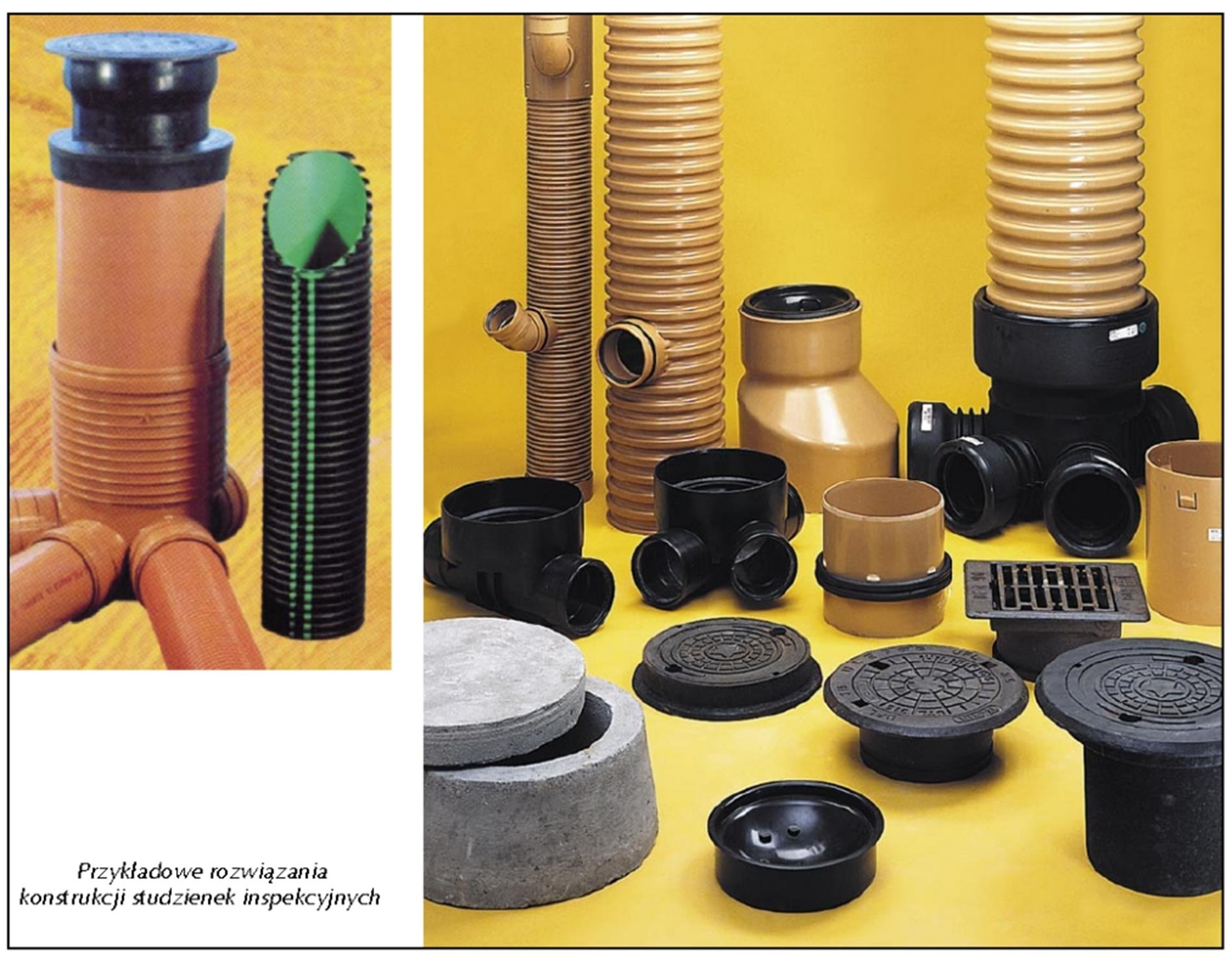

25 Studzienki tworzywowe produkowane są w oparciu o normę PN EN 13598

26

27 Kanalizacja praca zbiorowa pod redakcją Z.Suligowskiego, Wydawnictwo Seidel Przywecki, 2012;

28 Płyta odciążająca (pierścień odciążający) Kanalizacja praca zbiorowa pod redakcją Z.Suligowskiego, Wydawnictwo Seidel Przywecki, 2012;

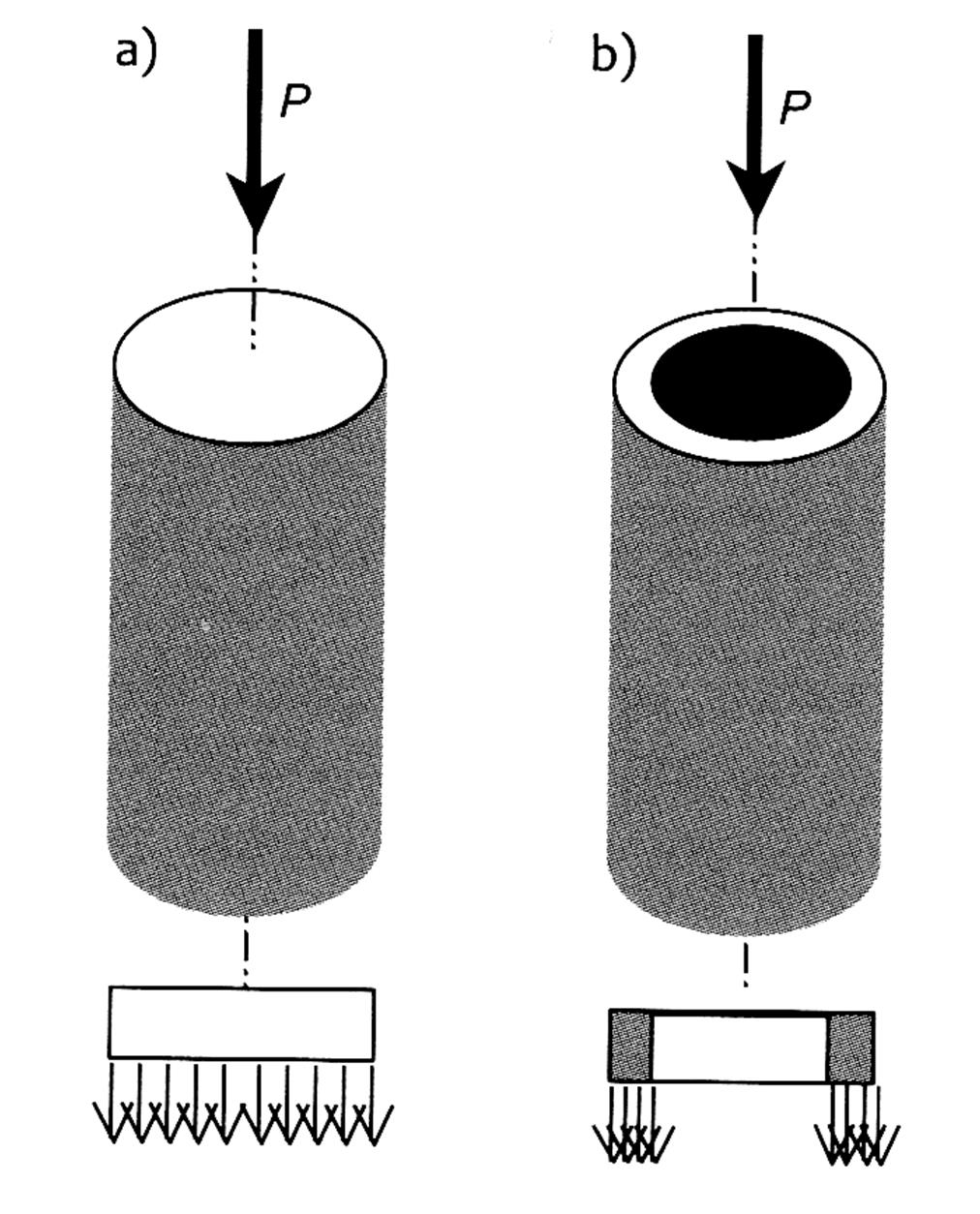

29 Powiązanie nawierzchni z płytą górną i deformacja studzienki Kanalizacja praca zbiorowa pod redakcją Z.Suligowskiego, Wydawnictwo Seidel Przywecki, 2012;

30 Dodatkowe obciążenie wynikające z występowania przewarstwień materiału pęczniejącego w podłożu pod wpływem wilgoci (grunty ilaste często spotykane w Polsce) Warunki zrównoważone obciążenia i ich brak na obwodzie rury Kanalizacja praca zbiorowa pod redakcją Z.Suligowskiego, Wydawnictwo Seidel Przywecki, 2012;

31 Kanalizacja praca zbiorowa pod redakcją Z.Suligowskiego, Wydawnictwo Seidel Przywecki, 2012;

32

33

34
