1 OCZYSZCZALNIE ROŚLINNE W POLSCE - ALTERNATYWNE ŚRODKI ROZWIĄZUJĄCE PROBLEM ŚCIEKÓW W GOSPODARSTWACH EKOLOGICZNYCH/KONWENCJONALNYCH MARIA STANISZEWSKA COALITION CLEAN BALTIC

2 RODZAJE ŚCIEKÓW POWSTAJĄCYCH W GOSPODARSTWIE ŚCIEKI BYTOWE POWSTAJĄ W WYNIKU BYTOWANIA LUDZI ORAZ FUNKCJONOWANIA GOSPODARSTWA DOMOWEGO. SĄ TO ZUŻYTE WODY, ODPROWADZANE INSTALACJĄ SANITARNĄ Z BUDYNKU (ODPŁYWY Z WC, ŁAZIENKI, KUCHNI, PRALNI, WPUSTÓW PODŁOGOWYCH).» WODY OPADOWE LUB ROZTOPOWE SPŁYWAJĄ Z DACHÓW ORAZ POWIERZCHNI UTWARDZONYCH NA TERENIE GOSPODARSTWA.» ŚCIEKI GOSPODARCZE (PRODUKCYJNE) POWSTAJĄ NA SKUTEK DZIAŁALNOŚCI ROLNICZEJ PROWADZONEJ NA TERENIE GOSPODARSTWA. DO TEGO RODZAJU ŚCIEKÓW ZALICZA SIĘ: CIEKŁE ODCHODY ZWIERZĘCE ZA WYJĄTKIEM GNOJÓWKI I GNOJOWICY PRZEZNACZONEJ DO WYKORZYSTANIA ROLNICZEGO ZGODNIE Z PRZEPISAMI O NAWOZACH I NAWOŻENIU. ODCIEKI Z PRYZM I SKŁADOWISK MASY ROŚLINNEJ I OBORNIKA. ŚCIEKI Z MYCIA POMIESZCZEŃ GOSPODARSKICH, PLACÓW UTWARDZONYCH W POBLIŻU POMIESZCZEŃ W KTÓRYCH PROWADZONA JEST PRODUKCJA ROLNA LUB MAGAZYNOWANE SĄ NAWOZY ŚCIEKI Z MYCIA MASZYN ROLNICZYCH. W PRZYPADKU PRODUKCJI ROLNEJ PROWADZONEJ W RAMACH DZIAŁALNOŚCI GOSPODARCZEJ ŚCIEKI TE STAJĄ SIĘ ŚCIEKAMI PRZEMYSŁOWYMI

3 JAKOŚĆ ŚCIEKÓW DLACZEGO MUSIMY OCZYSZCZAĆ ŚCIEKI ZANIECZYSZCZENIA FIZYCZNE ZAWARTOŚĆ SUBSTANCJI STAŁYCH (NIEROZPUSZCZALNYCH) W ŚCIEKACH PODAJE SIĘ JAKO ZAWARTOŚĆ ZAWIESINY OGÓLNEJ. WYRÓŻNIA SIĘ ZAWIESINĘ OPADALNĄ I NIEOPADALNĄ. NAJDROBNIEJSZE NIE OPADAJĄCE CZĄSTECZKI ZAWIESINY TWORZĄ MĘTNOŚĆ I BARWĘ ŚCIEKÓW. ZAWIESINA ZAWARTA W ŚCIEKACH SKŁADA SIĘ Z SUBSTANCJI MINERALNYCH I ORGANICZNYCH. DO POZOSTAŁYCH WSKAŹNIKÓW fizycznych NALEŻY ZAPACH ORAZ TEMPERATURA ŚCIEKÓW.

4 JAKOŚĆ ŚCIEKÓW DLACZEGO MUSIMY OCZYSZCZAĆ ŚCIEKI ZAWARTOŚĆ ZWIĄZKÓW NAWOZOWYCH (BIOGENNYCH). ZWIĄZKI BIOGENNE TO PIERWIASTKI I SOLE MINERALNE POTRZEBNE DO ROZWOJU ŻYWYCH ORGANIZMÓW. DO PODSTAWOWYCH ZALICZA SIĘ ZWIĄZKI FOSFORU I AZOTU. ICH NADMIAR W WODZIE ODBIORNIKA ŚCIEKÓW POWODUJE PRZENAWOŻENIE (EUTROfiZACJĘ) I W EFEKCIE MASOWY ROZWÓJ MIKROORGANIZMÓW, GŁÓWNIE GLONÓW, KTÓRE OBUMIERAJĄC ULEGAJĄ ROZKŁADOWI I POWODUJĄ DODATKOWE ZANIECZYSZCZENIE WÓD. NADMIERNA ZAWARTOŚĆ AZOTANÓW W GLEBACH I ICH WYMYWANIE DO WÓD JEST BARDZO POWAŻNYM ZAGROŻENIEM DLA ŚRODOWISKA I ZDROWIA. PRZY WYŻSZYCH STĘŻENIACH, ZWŁASZCZA W WODZIE DO PICIA ZACHODZI NIEBEZPIECZEŃSTWO WYSTĄPIENIA U LUDZI SCHORZENIA ZWANEGO METHEMOGLOBINEMIĄ. JEST TO CHOROBA SZCZEGÓLNIE GROŹNA DLA DZIECI. AZOTANY SĄ SZKODLIWE RÓWNIEŻ DLA BYDŁA.

5 SKUTKI EUTROFIZACJI W ZBIORNIKACH WODNYCH NA LĄDZIE ZMIANY WŁAŚCIWOŚCI WODY POLEGAJĄCE NA: WYSTĘPOWANIU INTENSYWNEGO ZAPACHU I ZABARWIENIA POJAWIENIU SIĘ MĘTNOŚCI WODY DUŻYCH WAHANIACH STĘŻENIA TLENU I ODCZYNU PH W WARSTWIE GÓRNEJ, POWSTAWANIE WARUNKÓW BEZTLENOWYCH W GŁĘBSZYCH WARSTWACH, CO JEST PRZYCZYNĄ: WYMIERANIA ORGANIZMÓW ZWIERZĘCYCH, ZWŁASZCZA RYB DOMINACJI ORGANIZMÓW BEZTLENOWYCH GROMADZENIA SIĘ ZNACZNEJ ILOŚCI SUBSTANCJI ORGANICZNEJ WYPŁYCENIE AKWENU BLOKADA DOSTĘPU PROMIENIOWANIA SŁONECZNEGO DO ROŚLINNOŚCI W GŁĘBI, POWODUJĄC ICH OBUMIERANIE.

6 SKUTKI EUTROFIZACJI BAŁTYKU

7 SKUTKI EUTROFIZACJI BAŁTYKU

8 ZASADA DZIAŁANIA PRZYDOMOWYCH OCZYSZCZALNI ŚCIEKÓW OCZYSZCZALNIA PRZYDOMOWA TO ZESPÓŁ URZĄDZEŃ SŁUŻĄCYCH DO OCZYSZCZANIA ŚCIEKÓW BYTOWYCH Z GOSPODARSTWA DOMOWEGO, TAK BY MOŻLIWE BYŁO ICH ODPROWADZENIE JUŻ JAKO OCZYSZCZONYCH DO ŚRODOWISKA (DO WÓD POWIERZCHNIOWYCH I DO ZIEMI) OCZYSZCZALNIA PRZYDOMOWA SKŁADA SIĘ Z NASTĘPUJĄCYCH URZĄDZEŃ: OSADNIK GNILNY ZŁOŻE GRUNTOWO-ROŚLINNE ZBIORNIKA NA ŚCIEKI OCZYSZCZONE DRENAŻ ROZSĄCZAJĄCY

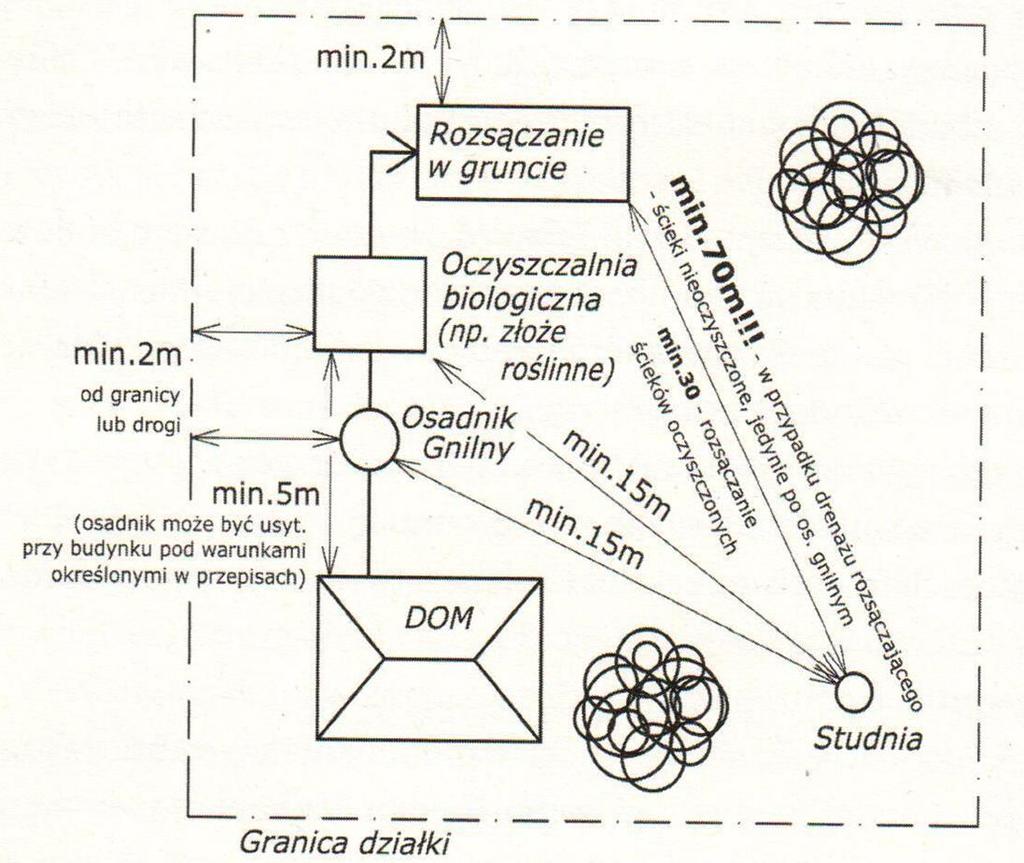

9 LOKALIZACJA PRZYDOMOWYCH OCZYSZCZALNI

10 OSADNIK GNILNY OSADNIKI SĄ PIERWSZYMI PODSTAWOWYM ELEMENTEM KAŻDEJ PRZYDOMOWEJ OCZYSZCZALNI ŚCIEKÓW. ZADANIEM OSADNIKA JEST ZATRZYMANIE ZAWIESIN OPADAJĄCYCH (SEDYMENTUJĄCYCH) ORAZ ZANIECZYSZCZEŃ PŁYWAJĄCYCH (flotujących). W OSADNIKU PANUJĄ WARUNKI BEZTLENOWE, NASTĘPUJE ZAGNIWANIE ŚCIEKÓW ORAZ CZĘŚCIOWY ROZKŁAD MATERII ORGANICZNEJ. NA DNIE ZBIORNIKA GROMADZĄ SIĘ OSADY. OBJĘTOŚĆ OSADNIKA DLA GOSPODARSTWA DOMOWEGO PRZYJMUJE SIĘ MIN. 3M3. DLA SKUTECZNEGO USUNIĘCIA ZAWIESINY PROPONUJE SIĘ, ABY OSADNIK BYŁ DWU A NAJLEPIEJ TRZYKOMOROWY. PRZYJMUJE SIĘ, ŻE SPRAWNIE DZIAŁAJĄCY TRZYKOMOROWY OSADNIK GNILNY POZWALA NA USUNIĘCIE:» DO 80% ZAWIESINY,» 25-50% ZANIECZYSZCZEŃ ORGANICZNYCH (JAKO BZT5),» DO 40% ZWIĄZKÓW AZOTU.

11 OSADNIK GNILNY

12 ZŁOŻA GRUNTOWO ROŚLINNE OCZYSZCZANIE W ZŁOŻACH GRUNTOWO-ROŚLINNYCH POLEGA NA REDUKCJI ZANIECZYSZCZEŃ ZE ŚCIEKÓW DZIĘKI AKTYWNOŚCI BIOLOGICZNEJ ROŚLIN ORAZ MIKROORGANIZMÓW ZNAJDUJĄCYCH SIĘ W SPECJALNIE SKONSTRUOWANYM ZŁOŻU Z WYPEŁNIENIEM GRUNTOWYM (PIASKOWO- ŻWIROWYM). ZŁOŻE SKŁADA SIĘ Z PRZEPUSZCZALNYCH WARSTW ŻWIRU O ODPOWIEDNIM UZIARNIENIU I UMIESZCZONE JEST W SPECJALNIE UKSZTAŁTOWANEJ NIECCE Z FOLII NIEPRZEPUSZCZALNEJ. ŚCIEKI PRZEPŁYWAJĄCE PRZEZ ZŁOŻE I STREFĘ KORZENIOWĄ ROŚLIN SĄ OCZYSZCZANE MECHANICZNIE I BIOLOGICZNIE. ZŁOŻE ŻWIROWE WRAZ Z WYTWORZONĄ BŁONĄ BIOLOGICZNĄ ORAZ KORZENIAMI I OBUMARŁYMI CZĘŚCIAMI ROŚLIN TWORZĄ filtr POSIADAJĄCY ZDOLNOŚĆ DO ZATRZYMYWANIA I ROZKŁADU ZANIECZYSZCZEŃ. W WARUNKACH POLSKICH, GDZIE DECYDUJĄCE O SKUTECZNOŚCI OCZYSZCZANIA SĄ WARUNKI ZIMOWE UŻYTKOWANIA, BARDZIEJ UZASADNIONA JEST BUDOWA OCZYSZCZALNI Z PODPOWIERZCHNIOWYM PRZEPŁYWEM ŚCIEKÓW, ZE WZGLĘDU NA ZAMARZANIE. DO NASADZEŃ NA ZŁOŻU WYKORZYSTUJEMY ROŚLINY WODNE, LUB WODNO-LUBNE. SKUTECZNOŚĆ USUWANIA ZANIECZYSZCZEŃ W OCZYSZCZALNIACH ROŚLINNYCH SIĘGA:» 80-90% ZAWIESINY I ZANIECZYSZCZEŃ ORGANICZNYCH,» POBÓR AZOTU ZALEŻY OD RODZAJU ZŁOŻA I NASADZONEJ ROŚLINNOŚCI, FOSFOR WIĄZANY JEST NA ZIARNACH GRUNTU I PRZEZ CHEMICZNE STRĄCANIE SPRAWNOŚĆ USUWANIA BIOGENÓW SIĘGA 50-70%. POWIERZCHNIA ZŁOŻA POWINNA BYĆ NIE MNIEJSZA NIŻ 5M2/M (M2 NA MIESZKAŃCA). JEDNAKŻE DLA SKUTECZNEGO OCZYSZCZANIA ŚCIEKÓW W OKRESIE ZIMOWYM POWINNA WYNOSIĆ OKOŁO 10M2/M. OCZYSZCZONE ŚCIEKI MOŻNA KIEROWAĆ DO ROZSĄCZENIA W GRUNCIE,

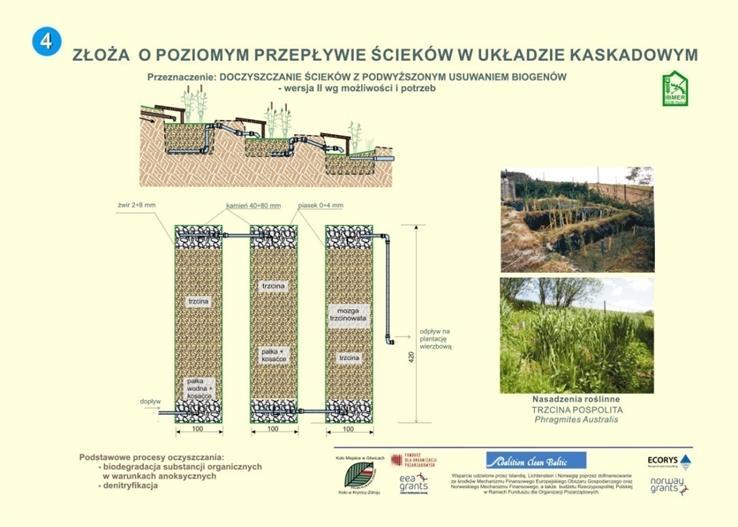

13 ZŁOŻA GRUNTOWO ROŚLINNE

14 ZBIORNIKI NA ŚCIEKI OCZYSZCZONE ŚCIEKI OCZYSZCZONE MOGĄ BYĆ ODPROWADZANE DO WÓD POWIERZCHNIOWYCH LUB GRUNTU. JEŚLI W POBLIŻU NIE MA NATURALNEGO ODBIORNIKA WÓD, ZAMIAST WPROWADZAĆ ŚCIEKI DO ZIEMI, CO ZAWSZE NIESIE ZAGROŻENIE SKAŻENIA WÓD GRUNTOWYCH, LEPIEJ GROMADZIĆ ŚCIEKI W ZBIORNIKU OTWARTYM W FORMIE STAWU LUB OCZKA WODNEGO. MOŻLIWE SĄ DWA ROZWIĄZANIA ZBIORNIKÓW ŚCIEKÓW OCZYSZCZONYCH:» SZCZELNE ZBIORNIKI BEZODPŁYWOWE WYSYCHAJĄCE,» ZBIORNIKI BEZODPŁYWOWE POZWALAJĄCE NA POWOLNE WSIĄKANIE ŚCIEKÓW OCZYSZCZONYCH DO GRUNTU

15 ZBIORNIKI NA ŚCIEKI OCZYSZCZONE

16 DRENAŻ ROZSĄCZAJĄCY DRENAŻ SŁUŻY DO ROZPROWADZANIA OCZYSZCZONYCH ŚCIEKÓW W GRUNCIE. POWINIEN BYĆ STOSOWANY JAKO KOŃCOWY ELEMENT PO OSADNIKU I OCZYSZCZALNI BIOLOGICZNEJ. JEDNAKŻE U NAS W KRAJU PROPONOWANY JEST CZĘSTO JAKO URZĄDZENIE DO OCZYSZCZANIA ŚCIEKÓW. DRENAŻ SKŁADA SIĘ Z UKŁADU RUR ROZSĄCZAJĄCYCH UMIESZCZONYCH W ROWACH WYPEŁNIONYCH SPECJALNIE DOBRANĄ WARSTWĄ FILTRACYJNĄ. CAŁOŚĆ PRZYKRYTA JEST WARSTWĄ GLEBY. ODLEGŁOŚĆ DNA DRENAŻU OD WÓD GRUNTOWYCH POWINNA WYNOSIĆ MINIMUM 1,5 M.

17 CZYNNIKI DECYDUJĄCE O WYBORZE PRZYDOMOWEJ OCZYSZCZALNI ŚCIEKÓW 1. DOSTĘPNA POWIERZCHNIA TERENU 2. ODBIORNIK ŚCIEKÓW OCZYSZCZONYCH 3. SPOSÓB ZAGOSPODAROWANIA DZIAŁKI ORAZ UKSZTAŁTOWANIE TERENU 4. WARUNKI HYDROGEOLOGICZNE 5. ILOŚĆ I JAKOŚĆ WYTWARZANYCH ŚCIEKÓW

18 » DOKUMENTACJA PROJEKTOWA,» ZAKUP URZĄDZEŃ, RUR, KABLI, KOSZTY BUDOWY» KOSZTY DOSTAWY INSTALACJI I INNYCH ELEMENTÓW,» ROBOTY ZIEMNE PRZYGOTOWUJĄCE DO ZABUDOWY URZĄDZEŃ I RUR,» ODWODNIENIE WYKOPU,» ROBOTY BUDOWLANE (KONSTRUKCJE BETONOWE I ŻELBETOWE),» ROBOTY MONTAŻOWE (ZABUDOWA URZĄDZEŃ,WYKONANIE PRZYŁĄCZY ELEKTRYCZNYCH, UKŁADU STEROWANIA),» WYKONANIE PRZYKANALIKA Z BUDYNKU ORAZ POŁĄCZEŃ RUROWYCH MIĘDZY URZĄDZENIAMI,» WYRÓWNANIE I ZAZIELENIENIE TERENU,» ROZRUCH OBIEKTU ORAZ WYKONANIE INSTRUKCJI OBSŁUGI

19 KOSZTY EKSPLOATACYJNE USUNIĘCIE I ZAGOSPODAROWANIE OSADÓW,» ENERGIA ELEKTRYCZNA,» OKRESOWE PRZEGLĄDY I REMONTY URZĄDZEŃ,» OKRESOWE CZYSZCZENIE RUROCIĄGÓW,» SEZONOWE PRACE PIELĘGNACYJNE NA ZŁOŻU OCZYSZCZALNI ROŚLINNEJ» OKRESOWE BADANIE JAKOŚCI ŚCIEKÓW OCZYSZCZONYCH I OPŁATA ZA WPROWADZANIE ZA WPROWADZANIE ŚCIEKÓW DO WÓD I DO ZIEMI W PRZYPADKU OCZYSZCZALNI Z OBIEKTÓW, GDZIE PROWADZONA JEST DZIAŁALNOŚĆ GOSPODARCZA

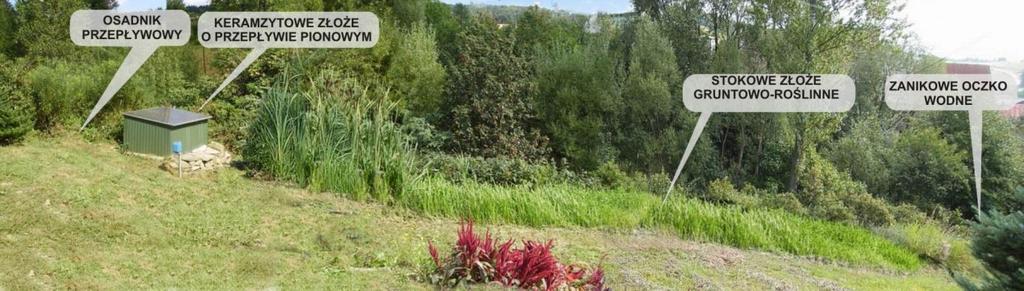

20 PRZYKŁADY OCZYSZCZALNI HYDROFITOWYCH-ROŚLINNYCH PRZYKŁAD WDROŻENIA - OCZYSZCZALNIA ZE ZŁOŻEM BIOLOGICZNYM OCIEKOWYM ORAZ STOKOWYM ZŁOŻEM GLEBOWO-ROŚLINNYM

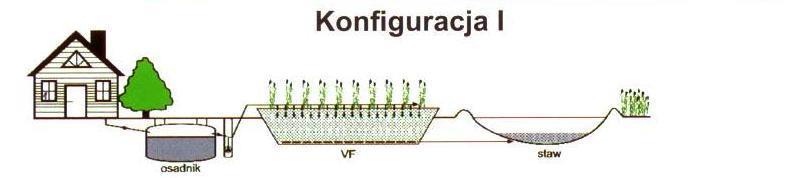

21 PRZYKŁADY OCZYSZCZALNI HYDROFITOWYCH- ROŚLINNYCH

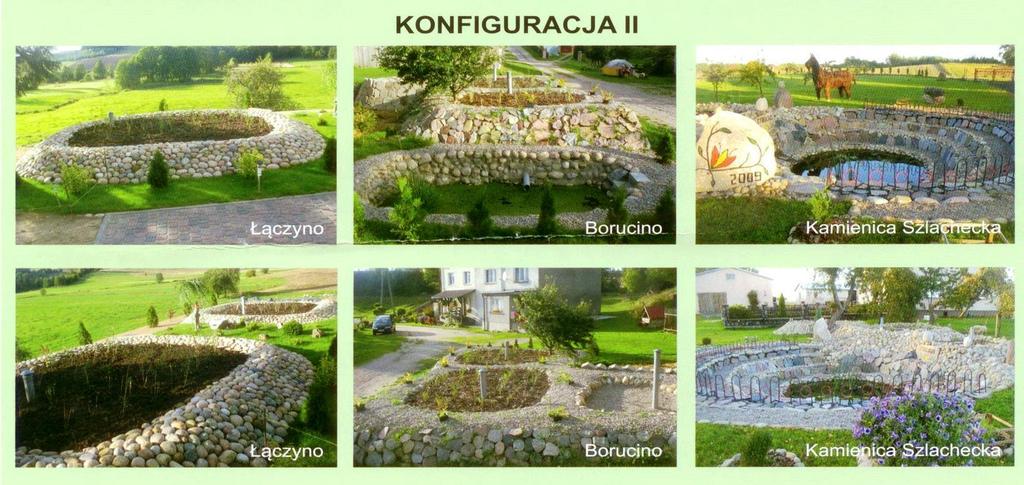

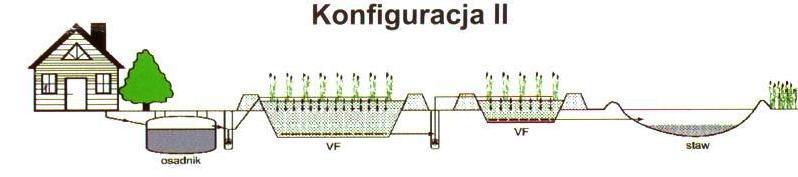

22 PRZYKŁADY OCZYSZCZALNI HYDROFITOWYCH- ROŚLINNYCH

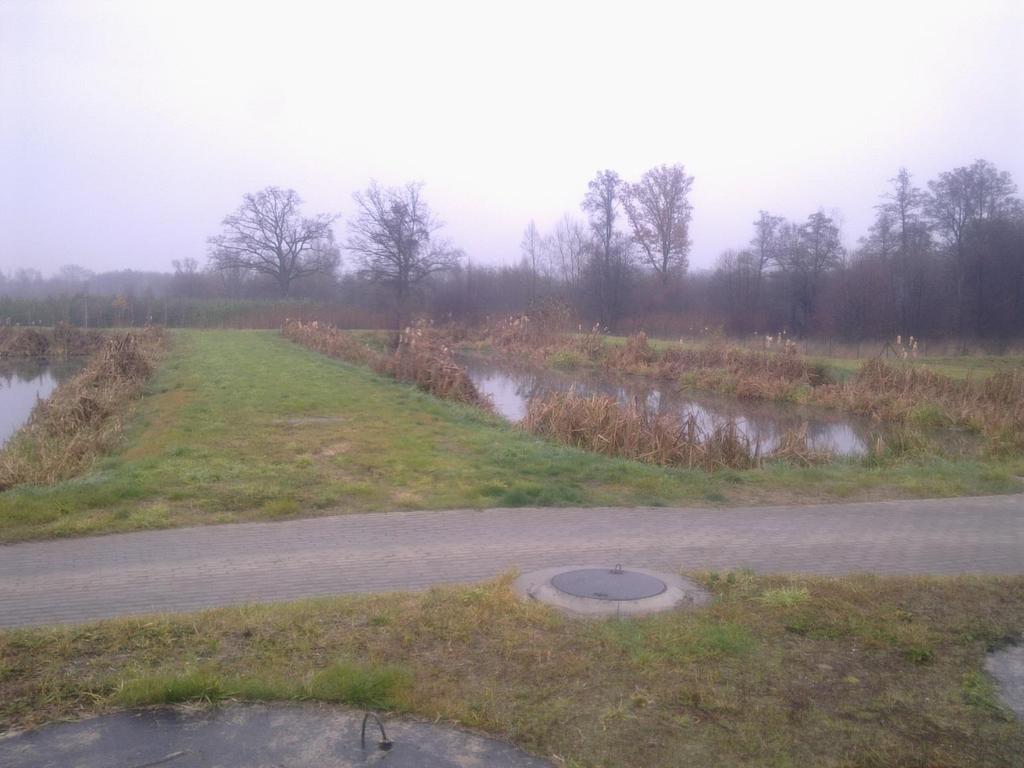

23 PRZYKŁADY OCZYSZCZALNI ROŚLINNYCH - JEMIELNO

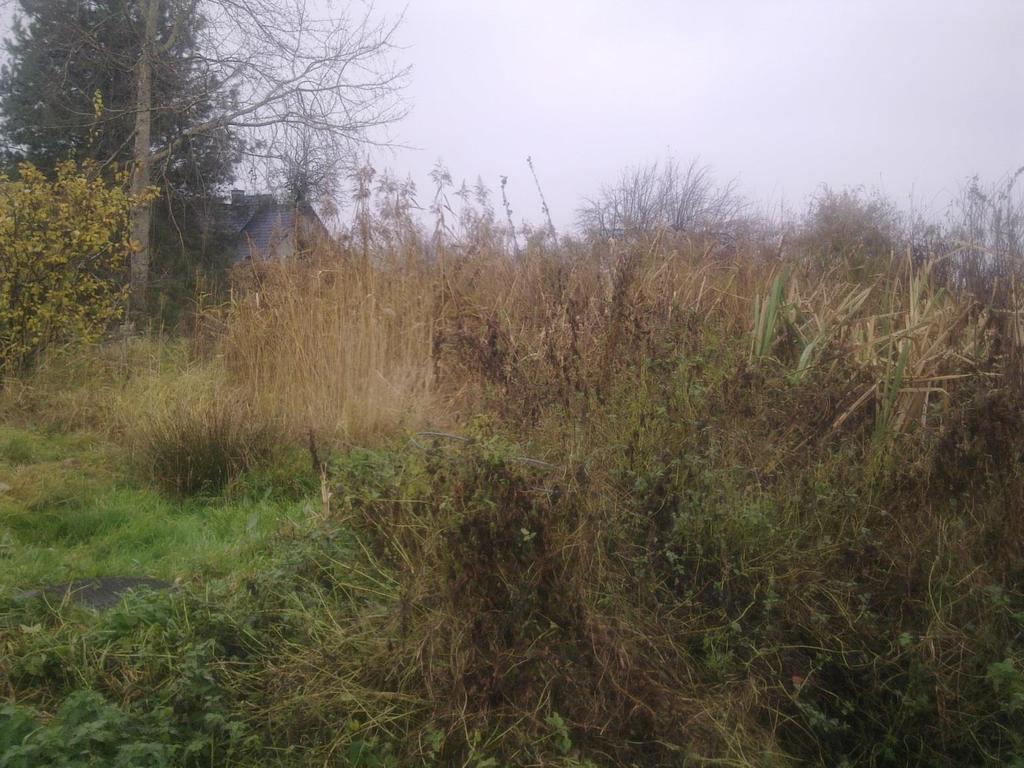

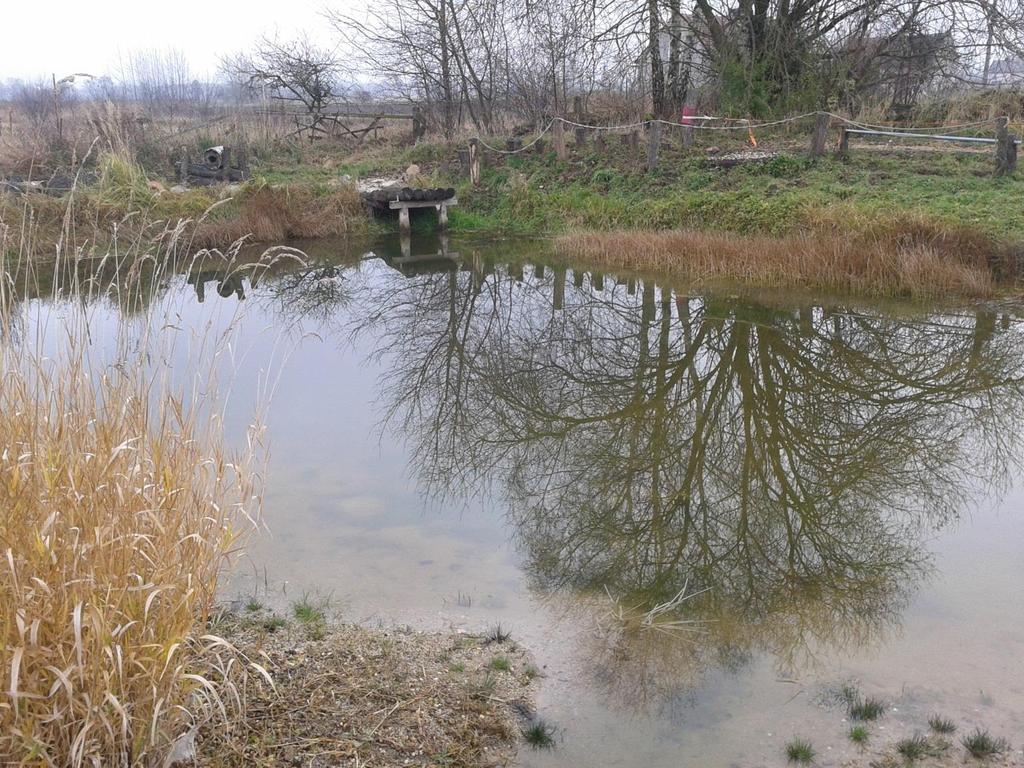

24 PRZYKŁADY OCZYSZCZALNI ROŚLINNYCH SZCZYDRZYK

25 ZALETY SYSTEMÓW HYDROFITOWYCH KONKURENCYJNE KOSZTY W STOSUNKU DO TRADYCYJNYCH OCZYSZCZALNI ŚCIEKÓW, PROSTE SYSTEMY KONSTRUKCYJNE, NIE WYMAGAJĄCE SPECJALISTYCZNEJ OBSŁUGI, PODNIESIENIE WALORÓW ESTETYCZNYCH I KRAJOBRAZOWYCH OTOCZENIA, EFEKTYWNE MECHANICZNE I BIOLOGICZNE OCZYSZCZANIE ŚCIEKÓW, JEDNOCZEŚNIE NA DRODZE TLENOWEJ I BEZTLENOWEJ, TRANSPIRACJA PROWADZONA PRZEZ ROŚLINY W ISTOTNY SPOSÓB ZMNIEJSZAJĄCA ILOŚĆ ŚCIEKÓW OCZYSZCZONYCH ODPROWADZANYCH DO ŚRODOWISKA PRZYRODNICZEGO, MOŻLIWOŚĆ PONOWNEGO WYKORZYSTANIA OCZYSZCZONEJ WODY DO CELÓW GOSPODARCZYCH, MOŻLIWOŚĆ WYKORZYSTANIA PRZETWORZONYCH OSADÓW ŚCIEKOWYCH DO NAWOŻENIA GLEB I ROŚLIN, SYSTEMY OCZYSZCZALNI ROŚLINNYCH POPRAWIAJĄ RETENCJĘ I ZMNIEJSZAJĄ EROZJĘ ORAZ STOPNIOWO STAJĄ SIĘ ODPOWIEDNIM ŚRODOWISKIEM DLA ŻYCIA WIELU GATUNKÓW ROŚLIN I ZWIERZĄT, IM DŁUŻEJ DZIAŁAJĄ TYM BARDZIEJ SKUTECZNIE USUWAJĄ ZANIECZYSZCZENIA A ICH TRWAŁOŚĆ WYNOSI LAT.

26 DZIĘKUJĘ ZA UWAGĘ
