IV MŁODZIEŻOWY KONKURS MECHANICZNY PŁOCK ZESTAW PYTAŃ zawody I stopnia (szkolne)

Transkrypt

1 IV MŁODZIEŻOWY KONKURS MECHANICZNY PŁOCK imię i nazwisko ZESTAW PYTAŃ zawody I stopnia (szkolne). szkoła Drogi uczestniku konkursu! Przed przystąpieniem do udzielania odpowiedzi przeczytaj uważnie poniższy tekst. Zestaw pytań obejmuje 30 zadań z zagadnień techniki. Tam gdzie podane są propozycje odpowiedzi należy zaznaczyć tylko jedną prawidłową. W pozostałych przypadkach podać rozwiązanie i wynik. Czas rozwiązywania 90 minut. Życzymy powodzenia!!! 1. (1 pkt.) Przedstawione poniżej oznaczenie (zgodnie ze standardem ISO) dotyczy noża tokarskiego oprawkowego: a) do toczenia zewnętrznego w lewo b) do toczenia zewnętrznego w prawo c) do toczenia zewnętrznego w obydwie strony d) do toczenia wewnętrznego WYPEŁNIA SZKOLNA KOMISJA KONKURSOWA 2. (1 pkt.) Dokończ rysunek połączenia śrubowego. Do przykręcenia elementu 1 do elementu 2 zastosować śrubę z łbem sześciokątnym i podkładkę sprężystą. Gwint wewnętrzny na długości L 1. Suma punktów: Komisja Konkursowa:

2 3. (1 pkt.) Jeśli ciśnienie barometryczne p b =993hPa, a wskazanie manometru wynosi p n =706,3kPa, to ciśnienie bezwzględne p a wynosi: a) Pa b) 706,3 kpa c) Pa d) 993 hpa 5. (2 pkt.) W zbiorniku o objętości V=6m 3 znajduje się m=10kg gazu. Ile wynosi objętość właściwa oraz gęstość tego gazu? 4. (1 pkt.) Wyrażenie logiczne A B A po uproszczeniu jest równe: a) AB + B b) A c) 0 d) A + B 6. (2 pkt.) Obliczyć napór hydrostatyczny na kwadratowe dno zbiornika o boku a=1,5m napełnionego naftą do wysokości 1,5m. Gęstość nafty ρ n = 790 kg m 3 BRUDNOPIS 7. (1 pkt.) Diagram krokowy (inaczej nazywany diagramem stanów) służy do: a) wskazania właściwej drogi rozwiązania problemu technicznego b) opisu sekwencji ruchów poszczególnych urządzeń opisywanego układu c) opisu własności użytych elementów w układzie oraz sposobu ich montażu d) opisu postępowania, krok po kroku, przy demontażu urządzenia w celu jego naprawy. 8. (1 pkt.) Parą suchą nasyconą jest: a) para o temperaturze nasycenia i stopniu suchości x=1 b) mieszanina wody i pary c) para o temperaturze wyższej od temperatury wrzenia d) para o temperaturze wyższej od temperatury nasycenia 9. (1 pkt.) Który z wykresów przedstawia charakterystykę żarówki wolframowej?

3 BRUDNOPIS 10. (2 pkt.) Obliczyć objętościowe oraz masowe natężenie przepływu wody w przewodzie wodociągowym o średnicy wewnętrznej d w = 200 mm płynącej z prędkością v śr = 2,2 m s. 11. (5 pkt.) Obliczyć na jaką wysokość może podawać wodę pompa wodociągowa o sprawności η e =0,8 napędzana silnikiem elektrycznym o mocy 3kW za pośrednictwem przekładni pasowej (o sprawności η p =0,9). Wydajność rzeczywista pompy Q = 0,006 m 3 s. Współczynnik zapasu mocy silnika k=1,2.

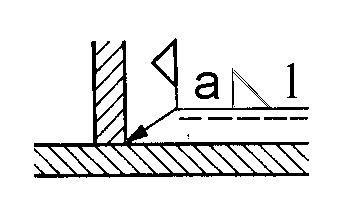

4 12. (1 pkt.) Przy otwartym wyłączniku W wartość natężenia prądu I w obwodzie wynosi 3A. Po zamknięciu wyłącznika wartość natężenia prądu: a) zmaleje do 2A b) zmaleje do 1A c) pozostanie bez zmian d) wzrośnie do 4A 26. (1 pkt.) Poniższy schemat przedstawia: a) zawór progowy b) zawór szybkiego spustu c) zawór rozdzielający 3/2 d) zawór opóźniający 13. (1 pkt.) Który z poniższych układów realizuje funkcję: F( A, B, C) A B C? 27. (2 pkt.) Ostrze narzędzia skrawającego wykonane zostało z materiału S20S. Co to za materiał i do obróbki jakich materiałów może być zastosowany? 14. (2 pkt.) W cylindrze znajduje się gaz o objętości V 1 = 10m 3 pod ciśnieniem p 1 = 2MPa. Jaką objętość zajmie ten gaz pod ciśnieniem p 2 = 40MPa? W czasie zmiany ciśnienia T=const. 28. (1 pkt.) Odczytaj oznaczenie spoiny. 29. (1 pkt.) Do szlifowania materiałów twardych i kruchych oraz o budowie drobnokrystalicznej zastosujesz ściernicę o strukturze: a) zwartej b) średniej c) otwartej d) wielkoporową 15. ( 2 pkt.) Obliczyć ilość ciepła jaka zamienia się w silniku o mocy P=12kW w czasie t=2h na pracę użyteczną L e. 30. (1 pkt.) Zaznacz na rysunku odchyłkę równoległości dowolnej z dwóch płaszczyzn a lub b względem drugiej (każda z nich może być bazą pomiarową dla drugiej), która nie może przekroczyć 0,05 mm.

5 23. (1 pkt.) Który z symboli graficznych przedstawia rezystor o nastawności ciągłej? 16. (1 pkt.) Źródło, którego E = 9V i R w = 1Ω zasila układ rezystorów przedstawiony na poniższym schemacie. Punkt A został uziemiony. Jaki jest potencjał punktu B i C? a) punktu B 6V, punktu C 2V b) punktu B 3V, punktu C 4V c) punktu B 3V, punktu C 2V d) punktu B 6V, punktu C 4V 24. ( 1 pkt.) Poniższa tabela prawdy (realizacji) funkcji logicznej Q wskazuje iż funkcja ta jest funkcją: a) AND b) NOT c) OR d) NOR e) NAND f) XOR a b Q (4 pkt.) Wyznaczyć sprawność ogólną wentylatora odśrodkowego o wydajności Q w = 1000 m 3 min jeżeli całkowity przyrost ciśnienia wynosi 200 mm H 2O. Moc napędowa pobierana od silnika P N =48kW. 25. (3 pkt.) Obliczyć średnie ciśnienie użyteczne czterosuwowego silnika czterocylindrowego o wymiarach D=180mm i S=200mm, którego moc użyteczna przy prędkości obrotowej n=3000 obr/min wynosi P e = 80kW.

6 118. (1 pkt.) W układzie którego schemat zamieszczono poniżej: a) Żarówka będzie się świecić dopóki operator będzie trzymał przycisk S1 w pozycji zwartej i zgaśnie po puszczeniu S1 przez operatora b) Żarówka zaświeci się po naciśnięciu S1 i będzie się świecić nawet jak operator zwolni przycisk S1, zgaśnie po naciśnięciu przycisku S2 c) Żarówka w ogóle się nie zaświeci d) Żarówka zaświeci się gdy operator naciśnie przycisk S2 20. ( 2 pkt.) Na schemacie rysunku w położeniu przełącznika na poz. 1 woltomierz wskazuje 2,2 V, a w poz. 2 amperomierz wskazuje 1A. Oporność R=2Ω. Wyznacz oporność wewnętrzną akumulatora. Oporność amperomierza i przewodów pominąć. E + - R w 1 2 I V A R 19. (2 pkt.). Zamocowanie obrabianego detalu w imadle pneumatycznym ma nastąpić po zadziałaniu wyłącznika uruchamianego pedałem. Po zwolnieniu wyłącznika proces mocowania ma być utrzymany. Narysuj schemat układu do sterowania wsuwaniem i wysuwaniem tłoczyska. 21. (2 pkt.) Jakie oznaczenia mają gaśnice będące na wyposażeniu pojazdów samochodowych i co oznaczają te symbole? 22. (1 pkt.) Liczbę zapisaną w kodzie dwójkowym zamień na liczbę zapisaną w kodzie dziesiętnym: a) 3 b) 25 c) 30 d) 15
