1 XII Konferencja Oświetlenie drogowe sposoby zarządzania systemami oświetlenia na terenie kraju Jachranka, kwietnia 2017 r. Iluminacja obiektów Małgorzata Górczewska Politechnika Poznańska

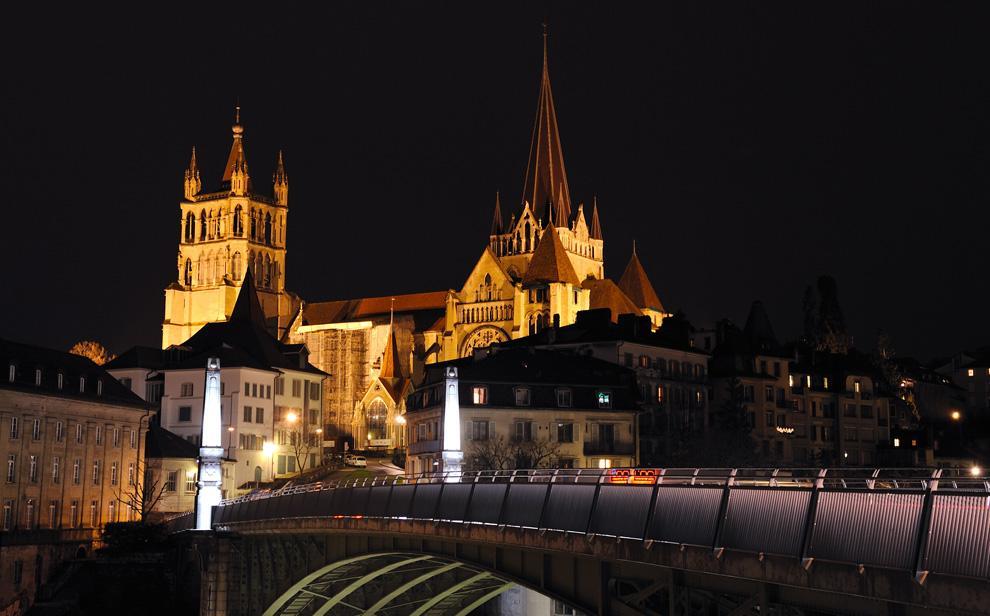

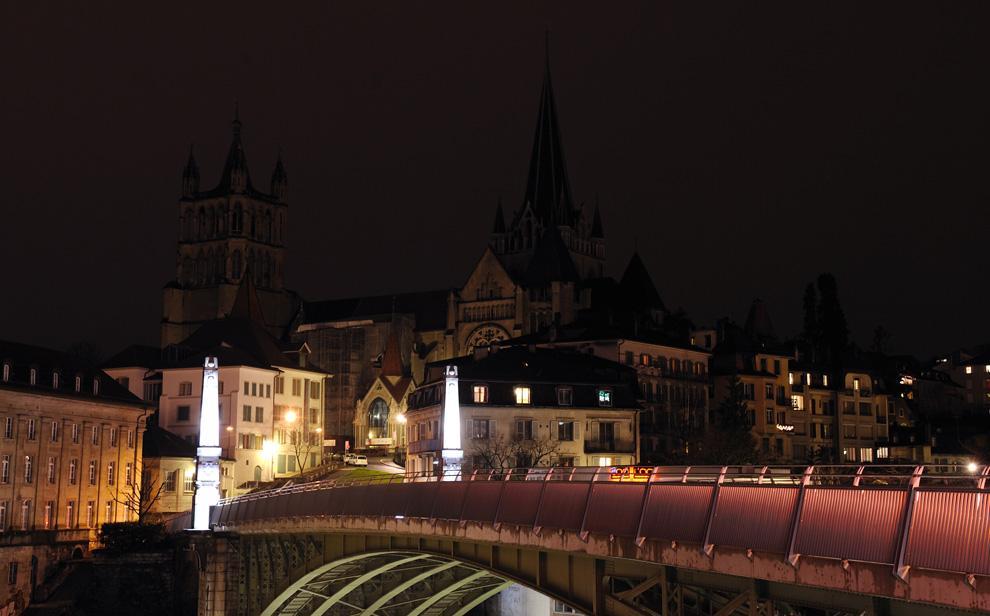

2 Lozanna

3 Lozanna

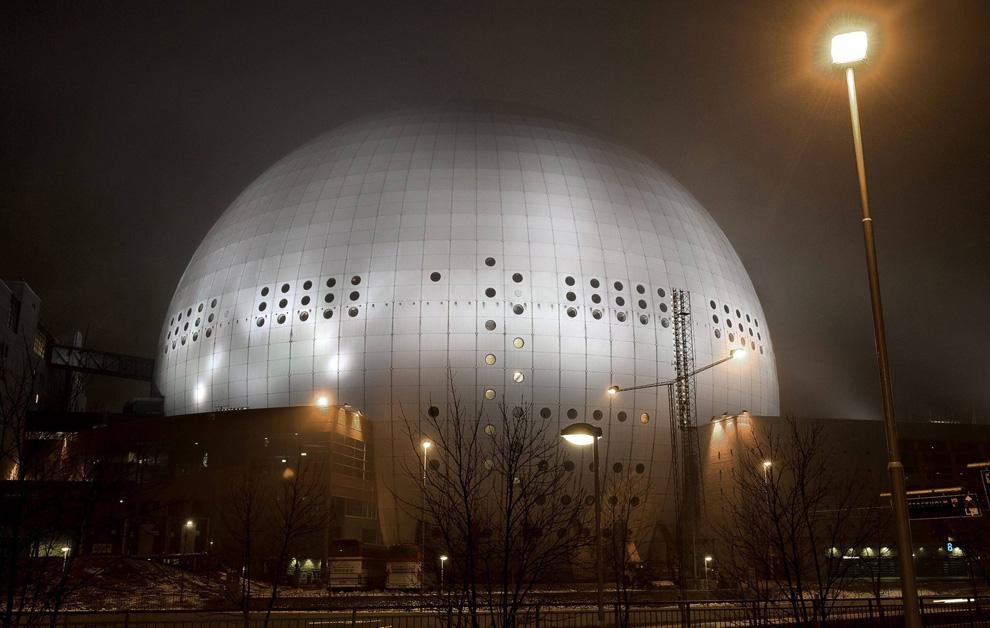

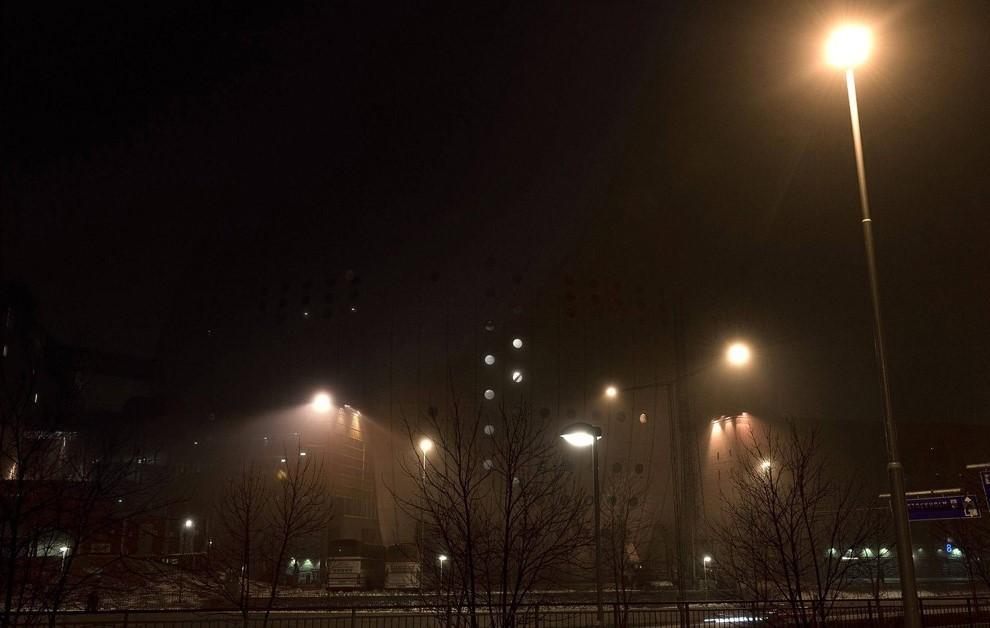

4 Sztokholm

5 Sztokholm

6 Los Angeles, 2002

7 Los Angeles, 2012 po modernizacji oświetlenia

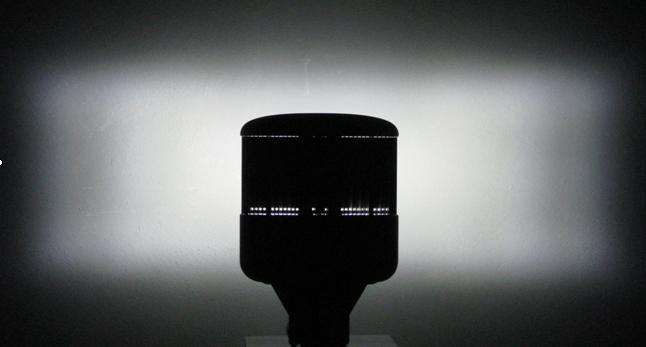

8 Oświetlenie LED o precyzyjnej optyce, w niewielkim stopniu uwidacznia otoczenie

9 Jest coraz większe zrozumienie znaczenia dobrego oświetlenia nie tylko dróg i ulic, ale także ich naturalnego otoczenia budynków i zieleni. Światło ma fundamentalne znaczenie dla ekspozycji architektury i ma zasadniczy wpływ na dobre samopoczucie mieszkańców.

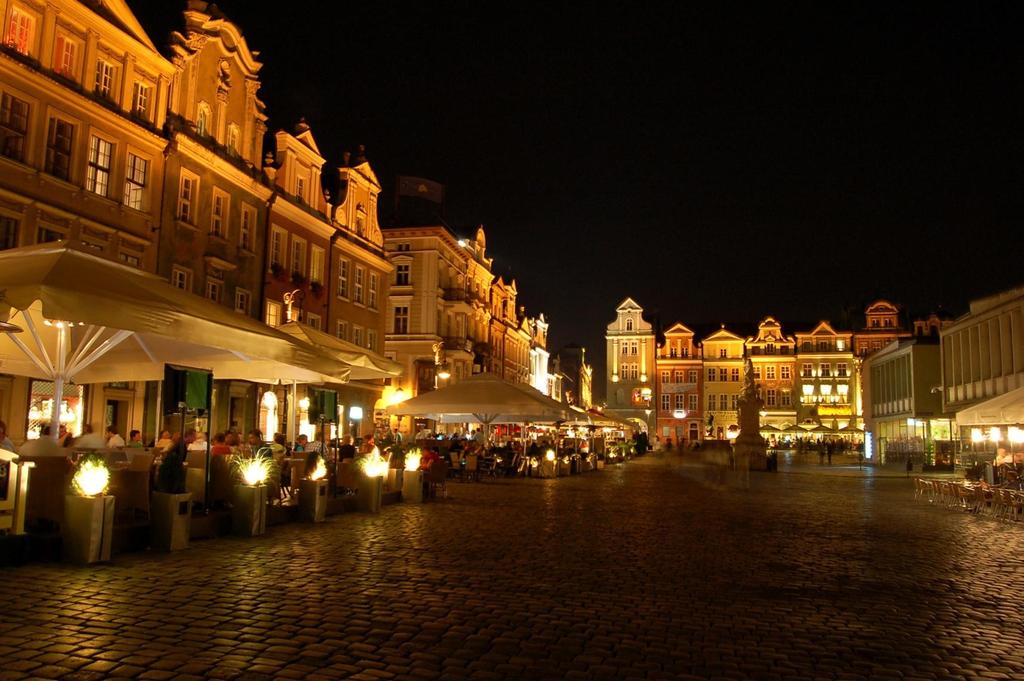

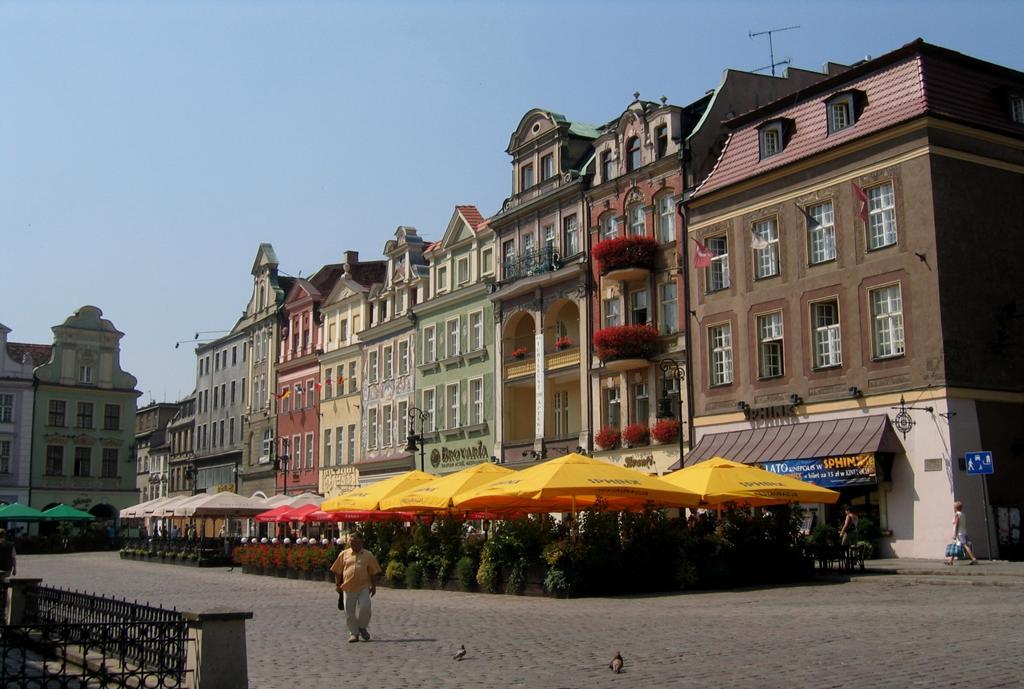

10 Iluminacja zespołów zabudowy jest formą tworzenia w porze nocnej otoczenia świetlnego. Stary Rynek w Poznaniu

11 Iluminacja zespołów zabudowy jest formą tworzenia w porze nocnej otoczenia świetlnego. Stary Rynek w Poznaniu

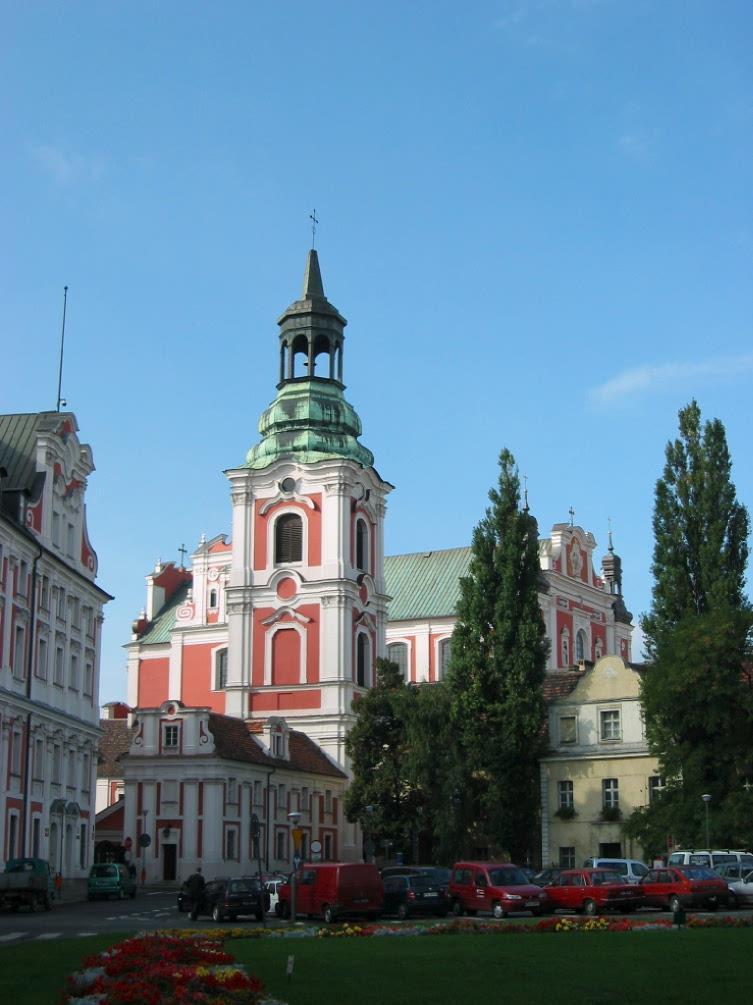

12 Iluminacja obiektów architektonicznych jest formą kreowania ich nocnego wizerunku Kolegium Pojezuickie w Poznaniu

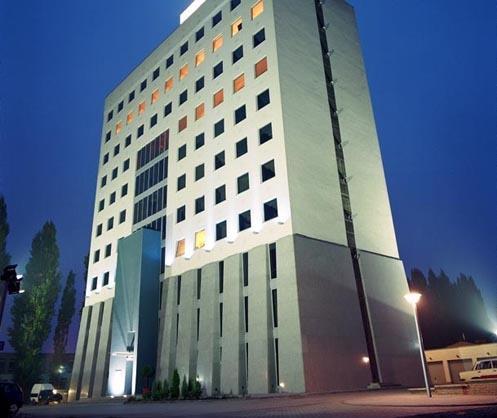

13 Iluminacja obiektów architektonicznych jest formą kreowania ich nocnego wizerunku Nowoczesne obiekty architektoniczne w Poznaniu

14 Dzienny widok budowli nie jest tak wyrazisty jak ten kreowany za pomocą sztucznego oświetlenia. Światło naturalne, pochodzące od nieboskłonu, jest bardziej rozproszone. Zarówno detale jak i bryły budowli nie przyciągają uwagi tak, jak to czyni iluminacja. Iluminacja daje możliwość ukazania nocnego wizerunku budowli bardziej ekspresyjnie, niż to czyni światło dzienne.

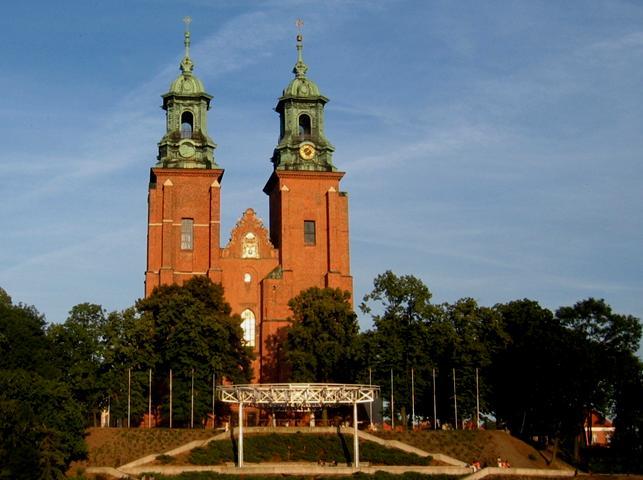

15 Katedra w Gnieźnie

16 Katedra w Gnieźnie

17 Iluminacja daje możliwość pokazania wizerunku budowli. Poznań Forum Cesarskie - Collegium Maius

18 Iluminacja daje możliwość pokazania wizerunku budowli. Poznań Forum Cesarskie - Collegium Maius

19 Iluminacja daje możliwość pokazania wizerunku budowli bardziej ekspresyjnie. Poznań Forum Cesarskie - Collegium Maius

20 Opracowanie projektu iluminacji wiąże się z koniecznością oceny szeregu uwarunkowań, mających wpływ na ostatecznie przyjęte rozwiązania, tj.: - aspektów estetycznych, emocjonalnych, - aspektów techniczno-ekonomicznych, - aspektów konserwatorskich.

21 Opracowanie projektu iluminacji wiąże się z koniecznością oceny szeregu uwarunkowań, mających wpływ na ostatecznie przyjęte rozwiązania, tj.: - aspektów estetycznych, emocjonalnych, - aspektów techniczno-ekonomicznych, - aspektów konserwatorskich.

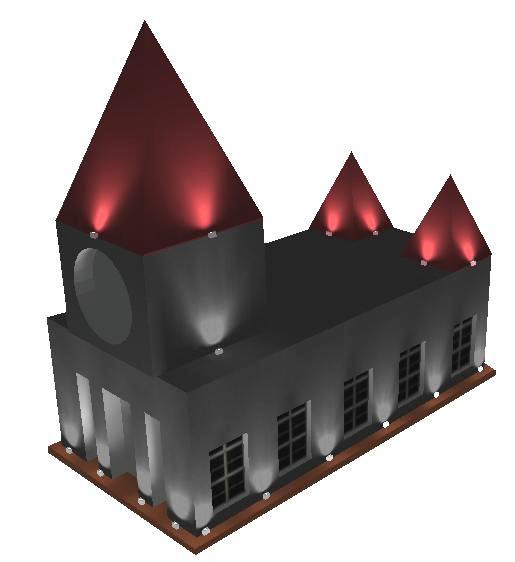

22 Architektura obiektu, lokalizacja oraz rodzaj otoczenia mają decydujący wpływ na wybór metody iluminacji. Metoda zalewowa i punktowa

23 Architektura obiektu, lokalizacja oraz rodzaj otoczenia mają decydujący wpływ na wybór metody iluminacji. Metoda zalewowa Iluminacja obiektów

24 Architektura obiektu, lokalizacja oraz rodzaj otoczenia mają decydujący wpływ na wybór metody iluminacji. Metoda punktowa

25 Architektura obiektu, lokalizacja oraz rodzaj otoczenia mają decydujący wpływ na wybór metody iluminacji. Metoda mieszana

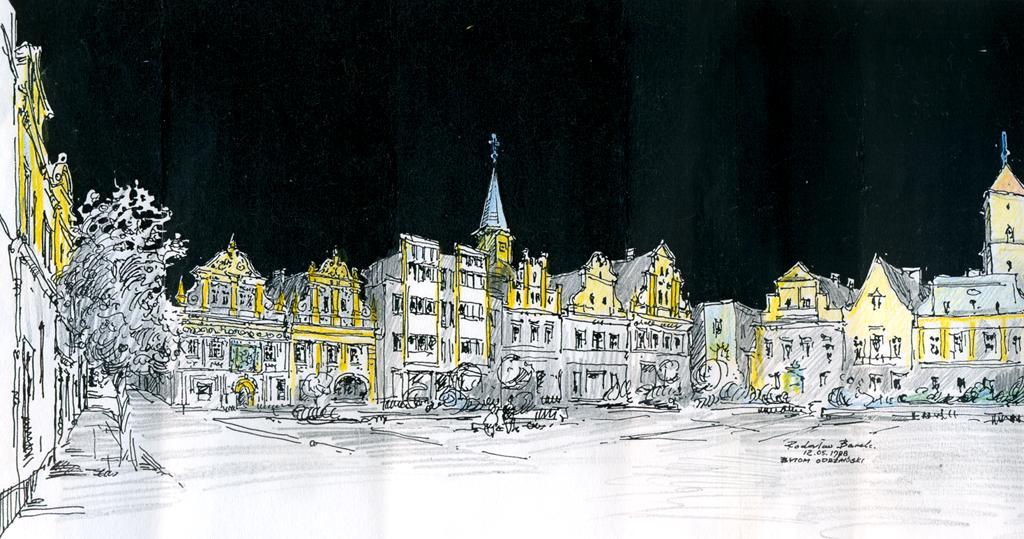

26 Architektura obiektu, lokalizacja oraz rodzaj otoczenia mają decydujący wpływ na wybór metody iluminacji. Bytom Odrzański - Rynek rys. Radek Barek

27 Dekorowanie światłem iluminacje stałe obiektów Architektura obiektu, lokalizacja oraz rodzaj otoczenia mają decydujący wpływ na wybór metody iluminacji. Bytom Odrzański - Rynek rys. Radek Barek

28 Dekorowanie światłem iluminacje stałe obiektów Architektura obiektu, lokalizacja oraz rodzaj otoczenia mają decydujący wpływ na wybór metody iluminacji. Bytom Odrzański Rynek - realizacja

29 Opracowanie projektu iluminacji wiąże się z koniecznością oceny szeregu uwarunkowań, mających wpływ na ostatecznie przyjęte rozwiązania, tj.: - aspektów estetycznych, emocjonalnych, - aspektów techniczno-ekonomicznych, - aspektów konserwatorskich.

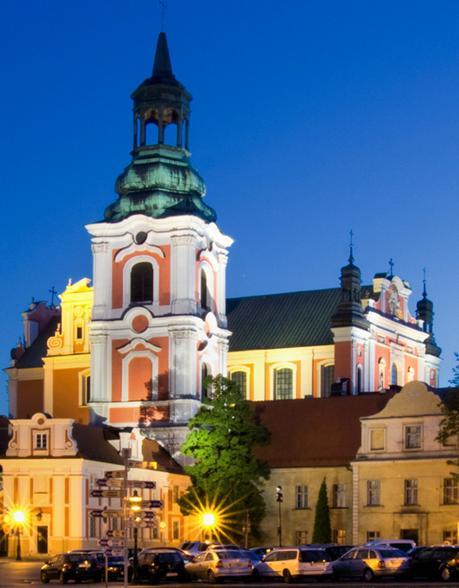

30 Uwarunkowania techniczne oraz względy konserwatorskie często decydują o metodzie iluminacji. Kościół św. Józefa w Poznaniu

31 Opracowanie projektu iluminacji wiąże się z koniecznością oceny szeregu uwarunkowań, mających wpływ na ostatecznie przyjęte rozwiązania, tj.: - aspektów estetycznych, emocjonalnych, - aspektów techniczno-ekonomicznych, - aspektów konserwatorskich.

32 Iluminacja obiektów - aspekty konserwatorskie Realizacja iluminacji nie może doprowadzać do degradacji zabytku i jego otoczenia Karta Wenecka 1964 (Postanowienia i Uchwały II Międzynarodowego Kongresu Architektów ) Ustawa o ochronie zabytków i opiece nad zabytkami z r.

33 Iluminacja obiektów - aspekty konserwatorskie D. Mączyński podświetlenie detali architektonicznych od dołu zakłóca estetyczny, artystyczny odbiór architektury, ponieważ : Warszawa 1976 tworzy silne cienie nad elementami poziomymi, odwrotnie do układu naturalnych cieni zbytnio eksponuje wertykalny układ elewacji

34 Opracowanie projektu iluminacji wiąże się z: określeniem perspektyw widokowych, oceną jasności otoczenia oświetlanego obiektu, ustaleniem rodzaju, kolorystyki i faktury powierzchni oświetlanych, określeniem wymaganego poziomu oświetlenia określeniem odpowiedniego rodzaju lamp i opraw, określeniem możliwych lokalizacji opraw.

35 określenie perspektyw widokowych,

36 określenie perspektyw widokowych,

37 Opracowanie projektu iluminacji wiąże się z: oceną jasności otoczenia oświetlanego obiektu, ustaleniem rodzaju, kolorystyki i faktury powierzchni oświetlanych, określeniem wymaganego poziomu oświetlenia dla niskiej jasności: L 1 4 cd/m 2 dla średniej jasności: L 2 6 cd/m 2 dla wysokiej jasności: L 3 12 cd/m 2

38 Jasność otoczenia, rodzaj materiałów

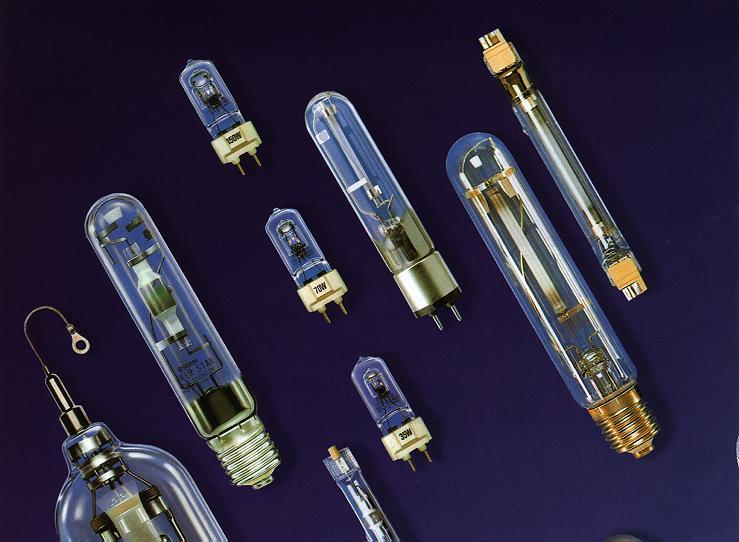

39 Opracowanie projektu iluminacji wiąże się z: określeniem odpowiedniego rodzaju lamp i opraw

40 Opracowanie projektu iluminacji wiąże się z: określeniem odpowiedniego rodzaju lamp i opraw

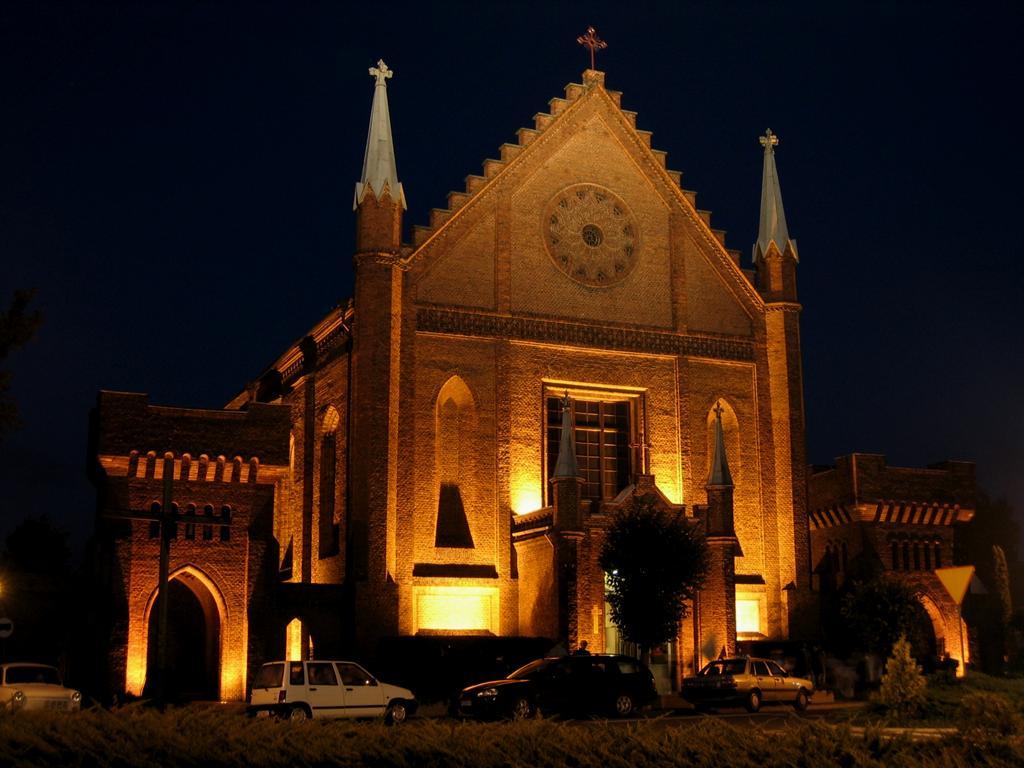

41 Kościół w Kórniku - lampy sodowe i metalohalogenkowe

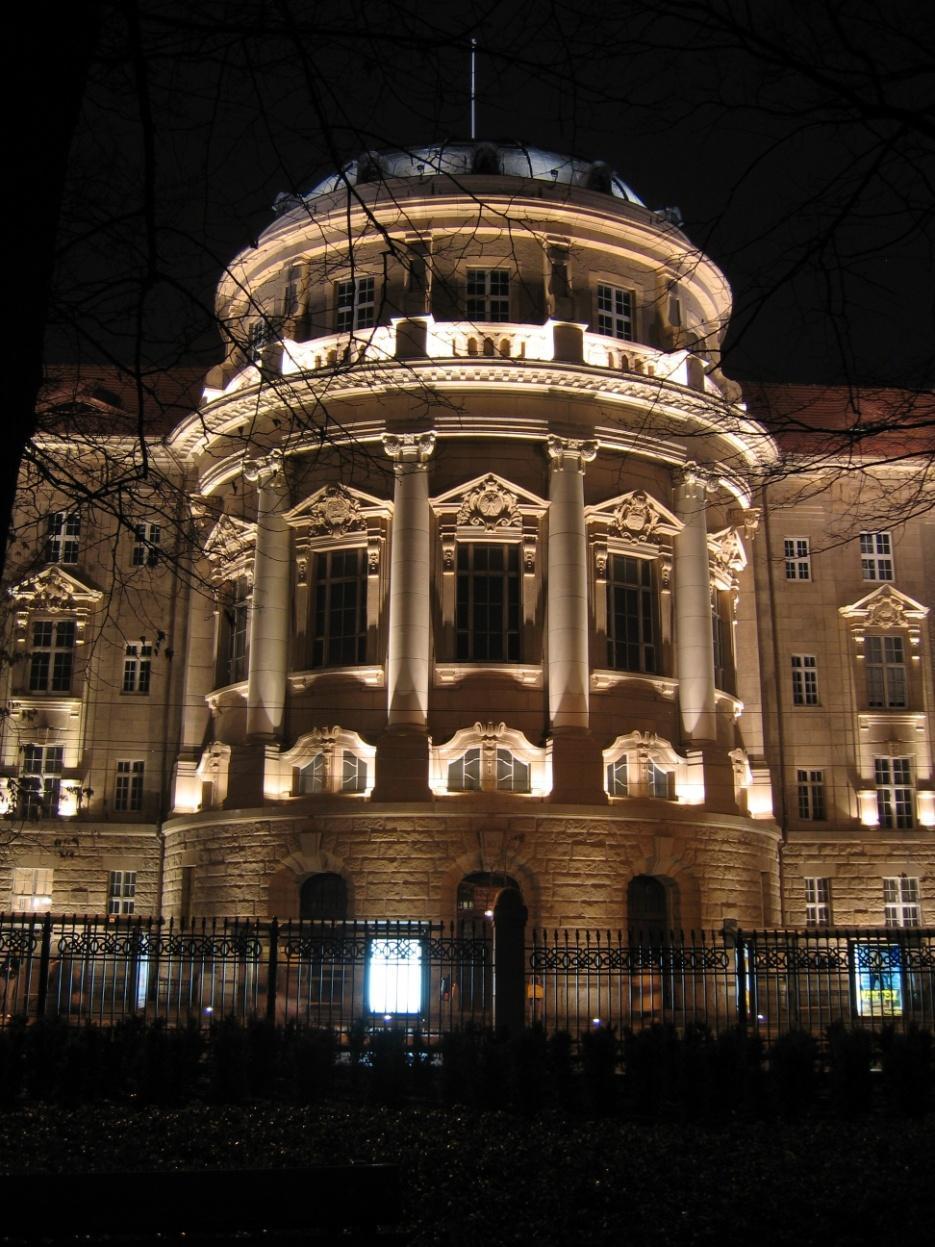

42 Września- Ratusz- lampy sodowe i metalohalogenkowe Collegium Maius - lampy metalohalogenkowe

43 Opracowanie projektu iluminacji wiąże się z: określeniem odpowiedniego rodzaju lamp i opraw

44 Metropolitan Museum of Art

45 Metropolitan Museum of Art

46 Biurowiec w Poznaniu iluminacja lampami LED

47 Opracowanie projektu iluminacji wiąże się z: określeniem odpowiedniego rodzaju lamp i opraw

48 Opracowanie projektu iluminacji wiąże się z: określeniem odpowiedniego rodzaju lamp i opraw

49 Opracowanie projektu iluminacji wiąże się z: określeniem miejsc montażu opraw Stary Rynek w Poznaniu

50 Opracowanie projektu iluminacji wiąże się z: określeniem miejsc montażu opraw Katedra w Gnieźnie

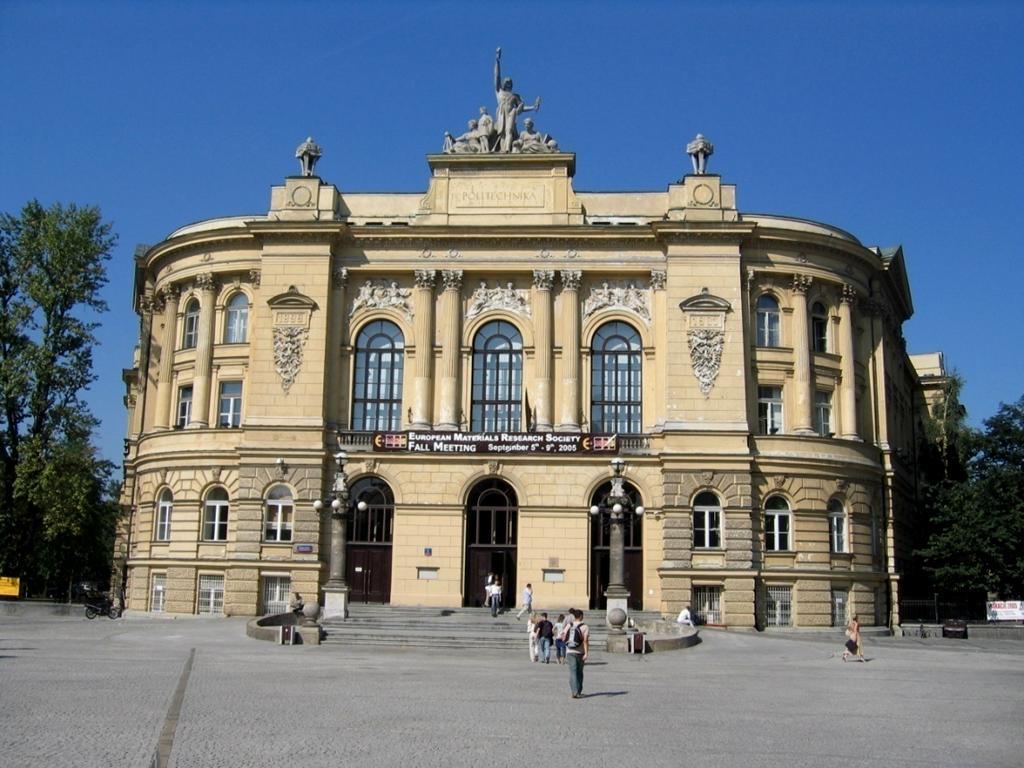

51 Opracowanie projektu iluminacji wiąże się z: określeniem miejsc montażu opraw Politechnika Warszawska

52 Opracowanie projektu iluminacji wiąże się z: określeniem miejsc montażu opraw Poznań Grodzisk Wlkp.

53 Opracowanie projektu iluminacji: Wizualizacje komputerowe stanowią obecnie pomocne narzędzie w projektowaniu iluminacji. utrudnieniem w ich wykorzystaniu do iluminacji obiektów zabytkowych jest zazwyczaj brak dokumentacji konieczne jest wykonanie pomiarów i dokumentacji zdjęciowej najbardziej czasochłonne jest zbudowanie komputerowego modelu budynku w dzień

54 Opracowanie projektu iluminacji: Wizualizacje komputerowe Wizualizacja iluminacji Sanktuarium Miłosierdzia Bożego w Poznaniu Relux Professional 2007 J. Ratajczak

55 Opracowanie projektu iluminacji: Wizualizacje komputerowe Wizualizacja fotorealistyczna Fotografia Wizualizacja pałacu w Jarocinie K. Dworzyński

56 Opracowanie projektu iluminacji: Wizualizacje komputerowe Wizualizacja fotorealistyczna iluminacji pałacu w Jarocinie K. Dworzyński

57 Opracowanie projektu iluminacji: Wizualizacje komputerowe

58 najważniejsza jednak pozostaje wyobraźnia, wyczucie estetyki, wiedza i doświadczenie projektanta. Dziękuję za uwagę
