Wybrane definicje Efektywność energetyczna wg dyrektywy stosunek uzyskanych wyników, usług, towarów lub energii do wkładu energii Efektywność energetyczna wg ustawy stosunek uzyskanej wielkości

2 Wybrane definicje Efektywność energetyczna wg dyrektywy stosunek uzyskanych wyników, usług, towarów lub energii do wkładu energii Efektywność energetyczna wg ustawy stosunek uzyskanej wielkości efektu użytkowego danego obiektu, urządzenia technicznego lub instalacji, w typowych warunkach ich użytkowania lub eksploatacji, do ilości zużycia energii przez ten obiekt, urządzenie techniczne lub instalację, niezbędnej do uzyskania tego efektu strona 2

Wybrane definicje Poprawa efektywności energetycznej wg dyrektywy zwiększanie efektywności końcowego wykorzystania energii dzięki zmianom technologicznym, gospodarczym lub zmianom zachowań

3 Wybrane definicje Poprawa efektywności energetycznej wg dyrektywy zwiększanie efektywności końcowego wykorzystania energii dzięki zmianom technologicznym, gospodarczym lub zmianom zachowań Przedsięwzięcie służące poprawie efektywności energetycznej wg ustawy działanie polegające na wprowadzeniu zmian lub usprawnień w obiekcie, urządzeniu technicznym lub instalacji, w wyniku których uzyskuje się oszczędność energii; strona 3

4 Na pierwszym miejscu człowiek strona 4

5 strona 5

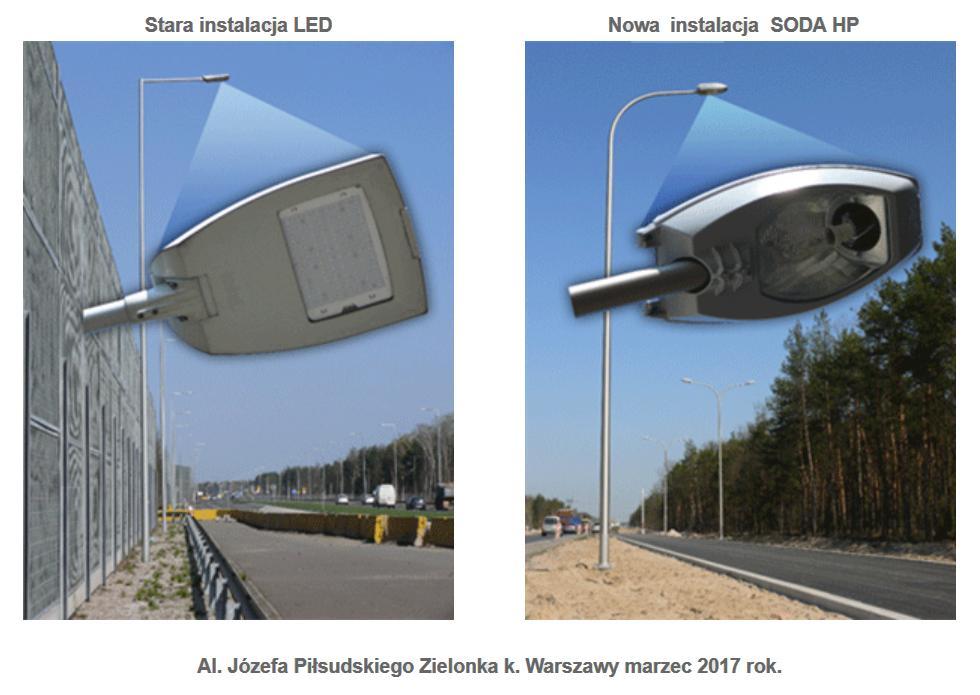

6 Ulica Żołnierska w Warszawie Nowe oprawy wysokoprężne Stare oprawy LED strona 6

7 strona 7

8 strona 8

9 strona 9

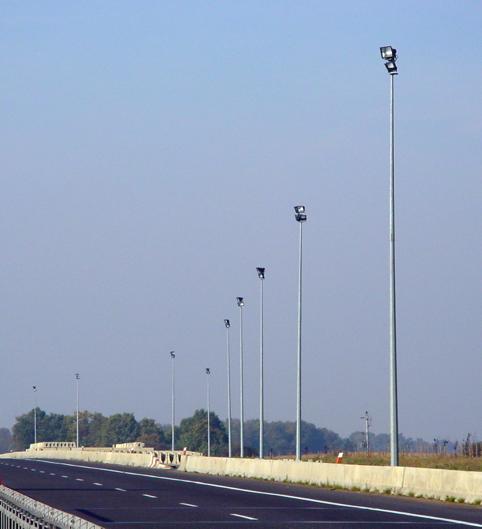

10 PARAMETRY ELEKTRYCZNE strona 10

PARAMETRY ELEKTRYCZNE U we I U P U I Q U I S

1 h 1 sin U H I H sin H 2 2 2 2 ( U1 I1) ( U1I

11 PARAMETRY ELEKTRYCZNE U we I U P U I Q U I S I, we LED, LED h 1 cos U H I H cos H h 1 sin U H I H sin H ( U1 I1) ( U1I H ) ( UH I1) ( UH IH ) PF P S U I 1 ( U cos 1 h 1 U h 1 2 H U )( I H 2 1 I H cos h 1 I H 2 H ) P O P PRZEKSZTAŁTNIKA P LED strona 11

12 MOC BIERNA POJEMNOŚCIOWA Wyniki pomiarów parametrów elektrycznych 6 opraw LED o mocy deklarowanej przez producenta ~ 498W [pomiary własne] strona 12

13 DANE FOTOMETRYCZNE strona 13

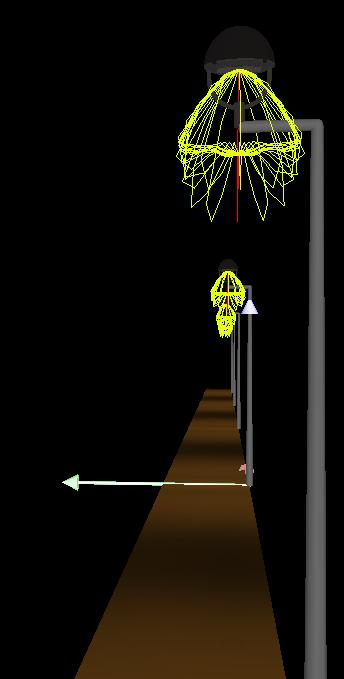

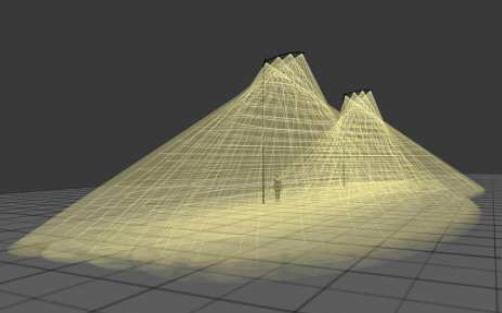

14 STRUMIEŃ ŚWIETLNY [lm] BRYŁA FOTOMETRYCZNA strona 14

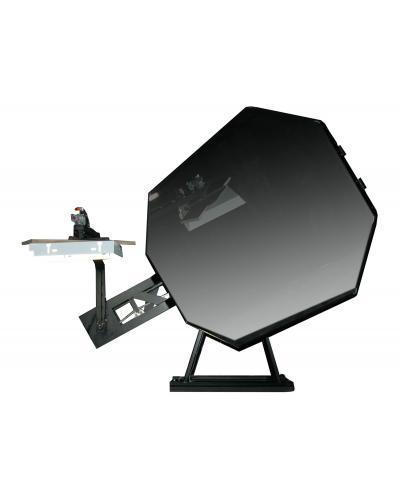

15 STRUMIEŃ ŚWIETLNY [lm] BRYŁA FOTOMETRYCZNA strona 15

16 STRUMIEŃ ŚWIETLNY [lm] BRYŁA FOTOMETRYCZNA strona 16

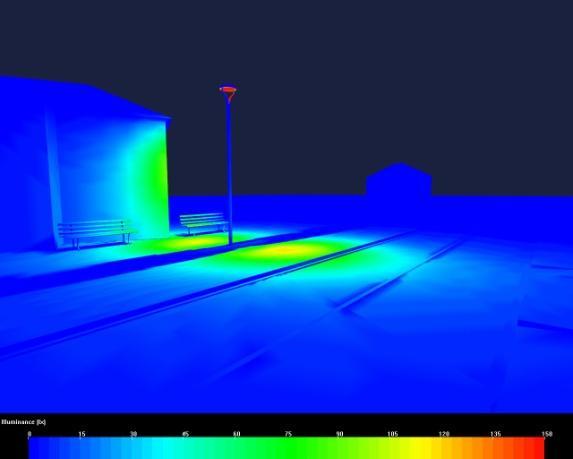

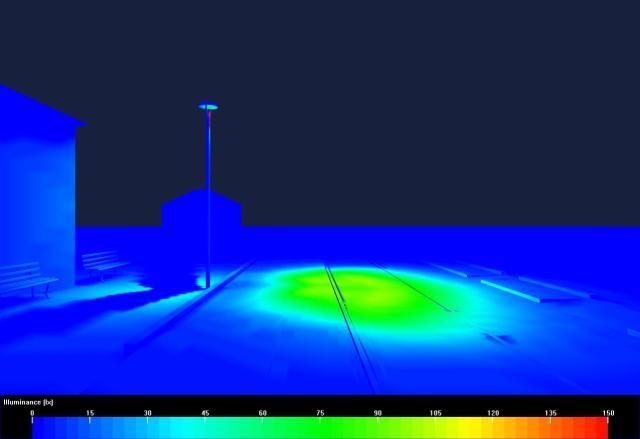

17 STRUMIEŃ ŚWIETLNY [lm] BRYŁA FOTOMETRYCZNA REFLEKTOR SYMETRYCZNY REFLEKTOR ASYMETRYCZNY strona 17

18 strona 18

19 strona 19

porysowanie soczewek Łatwiejsze czyszczenie,

20 OPTYKA SOCZEWKI SZKŁO Wyższy wpływ zanieczyszczenia na strumień, konieczne czyszczenie, uwaga na zmatowienie, porysowanie soczewek Łatwiejsze czyszczenie, praktycznie 100% powrót do parametrów wyjściowych strona 20 20

21 LED & OPTICAL: ALUMINIUM OPTIC ADVANTAGES EFEKTYWNOŚĆ OPTYCZNA SZKŁO ALUMINIUM PMMA POLYCARBONATE strona 21 CZAS EKSPLOATACJI

22 Optyka - projekt Zalety projektowanego modułu optycznego z przesłoną ze szkła : Niższe straty strumienia światła w porównaniu do systemu soczewkowego Płaskie szkło chroniące optykę przed uszkodzeniami tylko szkło! Powiększenie powierzchni emisji zmniejsza wpływ zabrudzenia Lepsze zarządzanie strumieniem światła każdego z cheapów LED Mniej olśnienia niż w systemie soczewkowym... strona 22

23 LED & OPTICAL: EFFECT OF AGEING AND UV ON LONSES TEST CONDITIONS PMMA PC Initial / Non-aged lenses UV / 65 C after 6.000hr 130 C after 6.000hr 85%rh / 85 C after 8 weeks strona 23

24 Systemy Regulacji Oświetlenia Oprawy LED czy tylko??? Oprawy ze źródłami wyładowczymi strona 24

??? Aby go osiągnąć w pełni oprócz wymiany źródeł na energooszczędne należy zastosować zaawansowane technicznie

25 Potencjalne oszczędności Około 3,5 mln opraw oświetleniowych w Polsce.??? Około 19% w całkowitym zużyciu energii.??? Potencjał oszczędności energii to od 30 60%.??? Aby go osiągnąć w pełni oprócz wymiany źródeł na energooszczędne należy zastosować zaawansowane technicznie rozwiązania: wymiana opraw z elektronicznymi układami stabilizacyjno-zapłonowymi, sterowanie oświetleniem, wykorzystanie inteligentnych systemów sterowania i zarządzania oświetleniem. DODATKOWE KOSZTY!!!!! strona 25

26 Wybrane definicje JESZCZE RAZ Efektywność energetyczna wg dyrektywy stosunek uzyskanych wyników, usług, towarów lub energii do wkładu energii Efektywność energetyczna wg ustawy stosunek uzyskanej wielkości efektu użytkowego danego obiektu, urządzenia technicznego lub instalacji, w typowych warunkach ich użytkowania lub eksploatacji, do ilości zużycia energii przez ten obiekt, urządzenie techniczne lub instalację, niezbędnej do uzyskania tego efektu strona 26

27 strona 27

28 strona 28

29 strona 29

30 Plany gospodarki niskoemisyjnej dla. na lata strona 30

31 Plany gospodarki niskoemisyjnej dla. na lata strona 31

32 Według deklarowanych danych procentowy udział w zużyciu energii zawiera się w przedziale od 0,09% do 0,77% - średnio 0,29% (dane z Sejn wykluczono jako błędne). Również obliczeniowa emisja CO 2 jest niewielka i zawiera się w przedziale od 0,31% do 2,07% - średnio 0,57%. Inwestycja w oprawy LED to zawsze przy ponad opraw kilkunasto- jeśli nie kilkudziesięciomilionowa inwestycja. Koszt to też wykonanie instalacji, słupy osprzęt, układy sterowania i zarządzania. Oprócz wymienionych kosztów to przecież koszty audytów instalacji oświetleniowych (tylko w dwóch planach gospodarki niskoemisyjnej zawarto szczegółowe dane dotyczące opraw). Były to Świdnica i Wadowice. strona 32

33 W wielu planach gospodarki niskoemisyjnej stanowiących podstawę niniejszego opracowania przewijała się informacja (stan na lata ) o dokonanej wtedy wymianie opraw na nowe, energooszczędne sodowe. Jednym z takich miast jest Świdnica strona 33

34 strona 34

35 strona 35

36 strona 36

37 strona 37

38 1773,00 MWh/rok strona 38

39 strona 39

40 strona 40

41 MOC BIERNA W INSTALACJACH OŚWIETLENIOWYCH ZE ŻRÓDŁAMI WYŁADOWCZYMI I LED ZE STEROWANIEM NIE MA LUDZI ZDROWYCH SĄ TYLKO ŹLE ZDIAGNOZOWANI NIE MA INSTALACJI OŚWIETLENIOWYCH O MOCY Q 0 i PF 1 SĄ TYLKO ŹLE ZMIERZONE strona 41

42 Na pierwszym miejscu człowiek strona 42

43 PODSUMOWANIE 1. JEDNĄ Z METOD OSZCZĘDZANIA ENERGII ELEKTRYCZNEJ JEST WYMIANA OPRAW NA ENERGOOSZCZĘDNE ZE ŹRÓDŁAMI LED, ALE RÓWNIEŻ 2. EKSPLOATACJA OPRAW Z NOWYMI ŹRÓDŁAMI SODOWYMI I METALOHALOGENKOWYMI. TO DRUGIE ROZWIĄZANIE JEST TAŃSZE I POZWALA ZACHOWAĆ JUŻ EKSPLOATOWANE SŁUPY, INSTALACJĘ ELEKTRYCZNĄ I GŁOWICE OPRAW JEŚLI ICH PARAMETRY TECHNICZNE NIE ULEGŁY DEGRADACJI. 3. OCENIAJĄC INSTALACJĘ (AUDYT) W KONTEKŚCIE UZYSKANIA OSZCZĘDNOŚCI ENERGII MOŻNA ZGODNIE Z PRZEPISAMI PRZYJMOWAĆ DANE KATALOGOWE I ŚREDNIĄ WARTOŚĆ CZASU EKSPLOATACJI W CIĄGU ROKU. JEDNAK JEST TO TYLKO PROGNOZA, KTÓRA NIE ZAWSZE MOŻE SIĘ SPRAWDZIĆ PO REALIZACJI INWESTYCJI. 4. JAK WIDAĆ Z ZAMIESZCZONYCH W ARTYKULE DANYCH WYMIANA OŚWIETLENIA Z EKSPLOATOWANEGO ZE ŹRÓDŁAMI WYŁADOWCZYMI NA LEDOWE NIE ZMNIEJSZY EMISJI CO 2 I NIE SPOWODUJE POPRAWY PARAMETRÓW KLIMATU. STĄD BARDZIEJ POWINNY BYĆ REALIZOWANE INWESTYCJE W TRANSPORT I OGRZEWANIE MIESZKAŃ. strona 43

44 DZIĘKUJĘ TOMASZOWI MATKOWSKIEMU ZA UDOSTĘPNIENIE ZDJĘĆ I OPRAW DO PRZEDSTAWIONEGO WYKŁADU strona 44

45 DZIĘKUJĘ ZA UWAGĘ strona 45
