PROGRAM FUNKCJONALNO-UŻYTKOWY. Nazwa zadania: Budowa skateparku na os. Górzyskowo (Program BBO) w Bydgoszczy

Transkrypt

1 PROGRAM FUNKCJONALNO-UŻYTKOWY Nazwa zadania: Budowa skateparku na os. Górzyskowo (Program BBO) w Bydgoszczy Lokalizacja: dz. nr 14/2, obręb 0088 ul. J. Kossaka/W. Gersona w Bydgoszczy Inwestor: Miasto Bydgoszcz, ul. Jezuicka 1 Nazwy i kody CPV: CPV Usługi architektoniczne, budowlane, inżynieryjne i kontrolne CPV Usługi inżynieryjne w zakresie projektowania CPV Usługi projektowania architektonicznego CPV Przygotowanie terenu pod budowę CPV Roboty w zakresie przygotowania terenu pod budowę i roboty ziemne CPV Roboty budowlane w zakresie budowy wypoczynkowych, sportowych, kulturalnych, hotelowych i restauracyjnych obiektów budowlanych CPV Obiekty rekreacyjne CPV Roboty w zakresie nawierzchni, z wyjątkiem dróg CPV Betonowanie CPV Zbrojenie CPV Roboty ciesielskie Program funkcjonalno-użytkowy zawiera: I. Opis przedmiotu zamówienia. 1. Ogólny opis przedmiotu zamówienia 2. Charakterystyczne parametry określające wielkość zamówienia/zakres robót budowlanych 3. Aktualne uwarunkowania wykonania przedmiotu zamówienia 4. Ogólne właściwości funkcjonalno-użytkowe 5. Opis wymagań Zamawiającego w stosunku do przedmiotu zamówienia II. Część informacyjna III. Załączniki 1. Przykładowe rozmieszczenie przeszkód skatowych - koncepcja 2. Kopia mapy zasadniczej ze wskazaną lokalizacją 3. Wypis i wyrys z ewidencji gruntów 4. Wzór znaku i treść informacji o wykonaniu zadania w ramach Bydgoskiego Budżetu Obywatelskiego 5. Fragment mapy zagospodarowania terenu projektu dotyczącego instalacji oświetleniowej 6. Fragment mapy z naniesieniem kabli ENEA Operator Program opracował: mgr inż. Jolanta Drostek Wytyczne funkcjonalne, dobór przeszkód, koncepcja - mgr inż. Piotr Nowak Data opracowania: marzec 2017r.

2 I. Opis przedmiotu zamówienia. 1. Ogólny opis przedmiotu zamówienia Przedmiotem zamówienia jest: 1) opracowanie 2-ch wariantów koncepcji (do wyboru przez Zamawiającego) rozmieszczenia elementów/przeszkód skateparku (w wersji papierowej 2 egz. oraz na nośniku elektron./płyta CD-R: 1 egz.; w tym min. 2 wizualizacje w rozszerzeniu jpg o rozdzielczości minimum 1700 x 1000 pikseli), przykładowa koncepcja znajduje się w niniejszym opracowaniu; 2) opracowanie dokumentacji projektowo-kosztorysowej wybranego przez Zamawiającego wariantu rozmieszczenia elementów/przeszkód skateparku, w tym: a) projektu budowlano-wykonawczego (w tym zagospodarowania terenu), z kompletem opinii, uzgodnień i sprawdzeń rozwiązań projektowych w zakresie wynikającym z przepisów, wymaganych do złożenia wniosku o wydanie pozwolenia na budowę /lub zgłoszenia robót/ i jego uzyskania przez Zamawiającego (wersja papierowa: 4 egz. na nośniku elektronicznym/płyta CD-R: 1 egz. z tym, że do odczytu z rozszerzeniem PDF; do edycji pliki rysunków w formacie dxf), b) inwentaryzacji przyrodniczej (wraz z zaleceniami) pod kątem planowanej budowy, w tym określenie niezbędnych wycinek/przesadzeń drzew i krzewów oraz występowania i wpływu inwestycji na gatunki chronione (wersja papierowa: 3 egz., na nośniku elektronicznym/płyta CD-R: 1 egz.), c) opinii/projektu geotechnicznego na podstawie przeprowadzonych badań /w przypadku koniecznym dokumentacji geologiczno-inżynierskiej/ (wersja papierowa: 4 egz., na nośniku elektronicznym/płyta CD-R: 1egz., z tym, że do odczytu z rozszerzeniem PDF oraz do edycji rysunki w dxf), d) przedmiarów i kosztorysów robót budowlanych (wersja papierowa: 2 egz., na nośniku elektronicznym/płyta CD-R: 1 egz. z tym, że do odczytu z rozszerzeniem PDF oraz w wersji współpracujących z programem RODOS 2010 w rozszerzeniu ath), e) specyfikacji technicznych wykonania i odbioru robót budowlanych (STWOiR) (wersja papierowa: 2 egz., na nośniku elektronicznym/płyta CD-R: 1 egz.), f) innych opracowań, których konieczność wykonania ujawni się w fazie projektowania, niezbędnych do prawidłowego wykonania dokumentacji projektowokosztorysowej, w tym przedmiarowo-kosztorysowej (prawidłowa kalkulacja kosztów wykonania robót) oraz do prawidłowego w oparciu o ww. dokumentację wykonania robót budowlanych, np. projekty dotyczące usunięcia ewentualnych kolizji uzbrojenia podziemnego, projekty technologiczne wykonania robót, w tym ziemnych, itp. (wersja papierowa: 4 egz., na nośniku elektronicznym/płyta CD-R: 1 egz.), 3) przygotowanie dokumentów i wniosków w zakresie uzyskania przez Zamawiającego warunków, decyzji, opinii, uzgodnień niezbędnych dla otrzymania przez Zamawiającego zgody na realizację inwestycji, w tym: warunki i uzgodnienia z ZDMiKP w Bydgoszczy w zakresie zbliżenia do instalacji oświetlenia terenu, uzgodnienia ZUDP, pozwolenia na wycinkę/przesadzenie drzew i krzewów, zaświadczenia/decyzji RDOŚ i inne; 4) sprawowanie nadzoru autorskiego nad realizacją robót budowlanych wynikających z opracowanej przez wykonawcę dokumentacji projektowej, 5) wykonanie na podstawie ww. dokumentów robót budowlanych polegających na budowie skateparku na os. Górzyskowo w Bydgoszczy,

3 6) wykonanie i przekazanie Zamawiającemu dokumentacji powykonawczej, w tym geodezyjnej dokumentacji powykonawczej oraz dokumentów stanowiących dowód należytego wykonania przedmiotu umowy (atesty, aprobaty techniczne, protokoły badań, prób i sprawdzeń, karty gwarancyjne, świadectwa jakości, instrukcje użytkowania i konserwacji, itp.) 2 kpl., 7) dostarczenie i przekazanie Zamawiającemu kompletu dokumentów niezbędnych do zgłoszenia o zakończeniu budowy. 2. Charakterystyczne parametry określające wielkość zamówienia/zakres robót budowlanych Planowane wymiary skateparku podano w części rysunkowej: długość ~35,5m, szerokość ~7,8-9,0m. Finalnie wymiary powierzchni mogą różnić się od zakładanych o +/- 1,5m. Planowany skatepark będzie zajmował powierzchnię ~283 m 2. Działka przeznaczona pod skatepark ma w przybliżeniu kształt prostokąta. Ostateczne parametry oraz rozmieszczenie elementów skateparku zostaną dobrane przez projektanta na etapie projektu budowlano-wykonawczego i uzgodnione z Zamawiającym. 3. Aktualne uwarunkowania wykonania przedmiotu zamówienia Obiekt planuje się zlokalizować na działce nr ewid. 14/2, obręb 0088 stanowiącej własność Gminy Miasto Bydgoszcz. Należy przewidzieć rezerwę terenu oraz planować lokalizację skateparku na ww. działce w taki sposób, aby umożliwić jego dalszą rozbudowę w kolejnych etapach, np. o nieckę żelbetową. Warunki zabudowy i zagospodarowania terenu ustalono w obowiązującym miejscowym planie zagospodarowania przestrzennego Górzyskowo-Gersona w Bydgoszczy teren usług sportu i rekreacji oznaczony symbolem 5US. Należy rozpoznać warunki gruntowo-wodne zgodnie z rozporządzeniem Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012r. w sprawie ustalania geotechnicznych warunków posadawiania obiektów budowlanych (Dz.U z późn.zm.) oraz opracować opinię/projekt geotechniczny, a w przypadku koniecznym dokumentację geologiczno-inżynierską. W lokalizacji placu skateparku należy dowiązać się do istniejącego zagospodarowania terenu oraz unikać kolizji z istniejącą oraz projektowaną infrastrukturą, a w szczególności instalacją oświetlenia terenu (ewentualne zbliżenie i rozwiązania projektowe w zakresie ochrony infrastruktury uzgodnić z ZDMiKP w Bydgoszczy będącym zarządzającym oświetleniem terenu). 4. Ogólne właściwości funkcjonalno-użytkowe Budowa obiektu na osiedlu Górzyskowo w Bydgoszczy obejmuje utworzenie dwupoziomowego skateparku, czyli placu przeznaczonego dla użytkowników deskorolek, rolek i rowerów BMX. Inwestycja została zaplanowana jako odrębny, niezależny element funkcjonalny w ramach zagospodarowania terenu sportowo-rekreacyjnego na osiedlu Górzyskowo w Bydgoszczy pomiędzy ulicami Juliusza Kossaka i Wojciecha Gersona. Obiekt winien być zaprojektowany i wykonany jako ogólnie dostępny, bezobsługowy, całoroczny, odporny na działanie warunków atmosferycznych. Nie przewiduje się ogrodzenia oraz zadaszenia skateparku.

4 Skatepark planuje się wykonać w technologii betonowej monolitycznej plac jako posadzka przemysłowa, elementy/przeszkody utworzone jako wykonane monolitycznie metodą natryskową. Nie dopuszcza się urządzeń w technologii prefabrykowanej. Poręcze i inne elementy stalowe planuje się wykonać ze stali ocynkowanej ogniowo. 5. Opis wymagań Zamawiającego w stosunku do przedmiotu zamówienia 1) Przygotowanie terenu budowy Teren budowy winien zostać wydzielony ogrodzeniem o wysokości min. 2m, odpowiednio oznakowany i zabezpieczony na czas prowadzenia robót. Ziemia oraz grunt z wykopów może zostać wykorzystany w ramach budowy, po jego określeniu jego parametrów oraz stwierdzeniu przydatności, ewentualny nadmiar należy usunąć w ramach niniejszej umowy. 2) Zagospodarowanie terenu Teren przeznaczony pod skatepark oraz planowany plac skateparku ma w przybliżeniu kształt prostokąta. Nie przewiduje się ogrodzenia oraz zadaszenia skateparku. Należy przewidzieć połączenie placu skateparku chodnikiem z istniejącym ciągiem pieszym w min. 2-ch miejscach. W widocznym miejscu przy wejściu na skatepark musi zostać umieszczony regulamin skateparku w formie wolnostojącego stojaka o konstrukcji stalowej malowanej proszkowo z wodoodporna tablicą wykonaną z trwałego materiału o wymiarach: min. 60cm x 80cm. Treść regulaminu - nadruk na folii samoprzylepnej zabezpieczony emulsją odporną na promienie UV. Treść regulaminu wymaga uzgodnienia z Zamawiającym. W treści regulaminu należy umieścić również informację o realizacji inwestycji w ramach Bydgoskiego Budżetu Obywatelskiego (forma znaku i treść informacji wg załącznika nr4). 3) Architektura Planuje się, że utworzony skatepark o nawierzchni betonowej będzie zawierał elementy typu bank ramp, quarter pipe, grindboks, poręcz, a także w jednej z części podwyższenie zawierające grindboksy, poręcze, schody. W środkowej części planuje się podjazd i dwa grindboxy. Minimalny program funkcjonalny zastosowanych przeszkód skatowych /wymiary w cm: długość, szerokość, wysokość dopuszczalne odchylenia od zakładanych wymiarów +/-5cm/: - Quarter pipe /270 x 695 x 100/ szt.1 - Podjazd /208 x 300 x 40/ szt.1 - Poręcz łamana /439 x 6 x 40/ szt.1 - Grindbox spadowy /230 x 40 x 40/ szt.1 - Schody /60 x 210 x 40/ szt.1 - Poręcz spadowa /300 x 6 x 40/ szt.1 - Podjazd długi /308 x 200 x 40/ szt.1 - Bank wall /150 x 555 x 50/ szt.1 - Porecz prosta /500 x 6 x 30/ szt.1 - Grindbox prosty /450 x 40 x 30/ szt.1 - Grindbox + 2 podjazd /680 x 280 x 20/ szt.1 - Grindbox prosty /740 x 80 x 55/ szt.1 - Quarter pipe + Bank ramp /360 x 780 x 120/ szt.1 Dobór elementów i ich rozmieszczenie należy zaprojektować z zachowaniem stref bezpieczeństwa. Wszystkie elementy skateparku muszą posiadać certyfikaty oznaczone znakiem zgodności T+M z normą PN-EN A1 : Certyfikaty te muszą być potwierdzeniem kontroli bezpieczeństwa produktu, oraz obejmować monitorowanie produkcji przez niezależną i zatwierdzona jednostkę badawczą posiadającą akredytację PCA (Polskiego Centrum Akredytacji) np. certyfikat COBRABiD-BBC, TÜV, itp.

5 4) Konstrukcja a) Podbudowa Pod płytę i monolityczne żelbetowe elementy skateparku zastosować podbudowę grub. ok. 30,0 cm z kruszywa łamanego o frakcji 0-32,5mm lub podkład z chudego betonu grub. min.8 cm oraz podsypkę piaskowo-żwirową gr. min.15cm. Pomiędzy podbudową i płytą zastosować warstwę odcinająca z foli polietylenowej gr. 0,2mm łączoną na zakład min. 50cm. Ostateczną grubość oraz rodzaj podbudowy ustali projektant po wykonaniu badań geotechnicznych gruntu. b) Płyta skateparku (plac) Należy projektować płytę z betonu minimum C20/25 XF3 (W8 F150) o gr. min. 15 cm z zastosowaniem dodatków polepszających właściwości betonu. Zbrojenie zgodnie z obliczeniami statycznymi można przyjąć jako rozproszone (włókna polipropylenowe /np. mieszanka pół na pół włókien o długości 38 mm i 54 mm/ w ilości min. 1,5 kg/m 3 ) lub zbrojenie prętami ze stali A-II fi min. 8mm lub 10mm (siatka dołem, a przy swobodnych krawędziach płyty co drugi pręt odgięty do góry). Płytę projektować i wykonać ze spadkiem jednostronnym 0,5-1% (spadek nie może przekraczać 2%). Wierzchnia warstwa płyty musi zostać zatarta mechanicznie na gładko, utwardzona powierzchniowo oraz pokryta impregnatem bezbarwnym preparatem do pielęgnacji i utwardzania powierzchni betonowych, wytworzonym na bazie rozpuszczalnikowej żywicy akrylowej (przy zużyciu ok. 0,1 l/m 2 ). Płytę dylatować min. 5x5m. Dylatacje wykonać poprzez nacięcie z frezowaniem, wypełnić masą poliuretanową do posadzek przemysłowych. Uwagi: nawierzchnia płyty musi być idealnie równa i gładka, gdyż dla osoby poruszającej się na deskorolce czy rolkach z kółkami o średnicy 45 mm nie może być żadnych odczuwalnych nierówności w nawierzchni jezdnej (musi być jak najmniejsze tarcie). W trakcie realizacji wszelkie poważne zmiany wymiarów czy geometrii elementów (większe niż 5 cm) muszą być zgłaszane Kierownikowi Budowy oraz konsultowane i zatwierdzane przez Projektanta. Ostateczne parametry płyty skateparku oraz dobór zbrojenia zostaną określone przez konstruktora na etapie projektu budowlano-wykonawczego z uwzględnieniem wyników badań geotechnicznych gruntu. c) Elementy żelbetowe skateparku/przeszkody skatowe Należy zaprojektować i wykonać przeszkody skatowe jako żelbetowe wylewane na mokro z wibroutwardzonego betonu C30/37 XF3 (W8 F150) wg technologii firm produkujących tego typu przeszkody, np. Techramps, Concrete skateparks, MPG lub równoważnych. Beton wylewany na elementach pochyłych musi być podawany pod ciśnieniem przy użyciu pompy i kompresora (metoda torkretowania). Zbrojenie elementów zgodnie z obliczeniami statycznymi prętami ze stali A-II fi min. 8mm lub 10mm. Wierzchnia warstwa płyty musi zostać zatarta mechanicznie na gładko, utwardzona powierzchniowo oraz pokryta impregnatem bezbarwnym preparatem do pielęgnacji i utwardzania powierzchni betonowych, wytworzonym na bazie rozpuszczalnikowej żywicy akrylowej (przy zużyciu ok. 0,1 l/m 2 ). Dylatacje wykonać poprzez nacięcie z frezowaniem, wypełnić masą poliuretanową do posadzek przemysłowych. Powierzchnia jezdna wszystkich wylewanych elementów betonowych skateparku musi być równa i bez szczelin, gładka, ale nie śliska. Jeśli figura składa się z kilku wylewanych części, nie może mieć żadnych szczelin oraz nierówności. Elementy żelbetowe wylewane/przeszkody skatowe muszą zostać wtopione lub zespolone z płytą, w sposób umożliwiający płynny najazd.

6 Krawędzie przeszkód skatowych powinny zostać zabezpieczone poprzez stalowy profil zamknięty o wymiarach np. 40x40x3 mm równo wtopiony w beton. Nie może on odstawać od betonowej powierzchni przeszkód i nie może być zamontowany poniżej betonowej powierzchni przeszkód. Żadna z krawędzi nie może mieć przerw lub szczelin czy wystających ani wklęsłych nierówności. Dopuszcza się zastosowanie innych profili w zależności od rodzaju przeszkody. Ścianka profili (ich grubość) nie może być cieńsza niż 3mm. Profile stalowe winny być zabezpieczone antykorozyjnie poprzez ocynkowanie ogniowe. Na elementach może być wykonany coping ze stalowej rury (jedna część), walcowanej na gorąco, o grubości np. 3 mm i średnicy np. 50 mm lub 60 mm. Między copingiem, a powierzchnią elementu nie może być szczelin lub nierówności. Ostateczne parametry oraz dobór zbrojenia zostaną określone przez konstruktora na etapie projektu budowlano-wykonawczego. W trakcie realizacji wszelkie poważne zmiany wymiarów czy geometrii elementów (większe niż 5 cm) muszą być zgłaszane Kierownikowi Budowy oraz konsultowane i zatwierdzane przez Projektanta. 5) Instalacje Nie przewiduje się projektowania i wykonania instalacji sanitarnych, elektrycznych. Odwodnienie placu skateparku przewidzieć na teren działki. 6) Chodniki Należy zaprojektować i wykonać połączenie placu skateparku chodnikiem z istniejącym ciągiem pieszym w min. 2-ch miejscach. Chodnik wykonać z kostki betonowej grub. min.6cm, dobranej odpowiednio charakterem do istniejącego ciągu pieszego w kolorze wyróżniającym miejsce połączenia, na podsypce cementowo-piaskowej min.6cm w obrzeżach betonowych min.6x20cm ustawionych na ławie betonowej. 7) Zieleń Istniejącą zieleń na terenie planowanej lokalizacji należy zinwentaryzować. Skatepark należy lokalizować poza istniejącym drzewostanem w celu minimalizacji konieczności wycinki drzew i krzewów. W przypadku koniecznej wycinki (wskazanej w inwentaryzacji zieleni) należy przewidzieć i ująć w kosztach inwestycji nasadzenia zastępcze będące kompensatą za wycięte drzewa lub krzewy. Po zakończeniu robót w obrębie placu budowy poza płytą skateparku oraz chodnikami należy przywrócić nawierzchnię trawiastą. II. Część informacyjna 1. Inwestycja realizowana jest w ramach programu Bydgoskiego Budżetu Obywatelskiego na podstawie Planu Inwestycyjnego na rok 2017, dział 900 rozdział pn. Budowa skateparku na os. Górzyskowo. 2. Obiekt planuje się zlokalizować na działce nr ewid. 14/2, obręb 0088 stanowiącej własność Gminy Miasto Bydgoszcz. Zamawiający posiada prawo do dysponowania tą nieruchomością na cele budowlane. 3. Na wskazanym terenie obowiązują ustalenia miejscowego planu zagospodarowania przestrzennego Górzyskowo-Gersona w Bydgoszczy Uchwała nr LXVI/1262/06 Rady Miasta Bydgoszczy z dnia 29 marca 2006r. 4. Zamawiający przekaże wybranemu wykonawcy po podpisaniu umowy mapę do celów projektowych. 5. Wykonawca zobowiązany jest do przedstawienia 2-ch koncepcji rozmieszczenia przeszkód skatowych oraz zaprojektowania rozwiązań dla wersji zaakceptowanej i wybranej przez Zamawiającego.

7 6. Wykonawca zobowiązany jest wykonać badania geologiczne gruntu i na ich podstawie zaprojektować konstrukcję obiektu. 7. Według naniesień ENEA Operator z r. na działce o nr ewid. 14/2 w obrębie planowanego skateparku znajduje się nieczynny kabel energetyczny (oświetleniowy). Przed przystąpieniem do projektowania wykonawca zobowiązany jest do sprawdzenia aktualności naniesień z ENEA Operator oraz uzyskania warunków usunięcia ewentualnej kolizji. 8. Dokumentację należy wykonać zgodnie z obowiązującymi przepisami regulującymi przedmiotową problematykę, a w szczególności z przepisami wynikającymi z: 1) ustawy z dnia 7 lipca 1994r. Prawo budowlane (Dz.U j.t.), 2) rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U j.t.), 3) rozporządzenia Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz.U ), 4) ustawy z dnia 29 stycznia 2004r. Prawo zamówień publicznych (Dz.U j.t. z późn. zm.), 5) rozporządzenia Ministra Infrastruktury z dnia 2 września 2004r. w sprawie szczegółowego zakresu formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robot budowlanych oraz programu funkcjonalno-użytkowego (Dz.U t.j.), 6) ustawy z dnia 21 sierpnia 1997r. o gospodarce nieruchomościami (Dz.U j.t. z późn.zm.), 7) ustawy z dnia 9 czerwca 2011r. Prawo geologiczne i górnicze (Dz.U j.t.) 8) rozporządzenia Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012r. w sprawie ustalania geotechnicznych warunków posadawiania obiektów budowlanych (Dz.U z późn.zm.), 9) ustawy z dnia 16 kwietnia 2004r. o ochronie przyrody (Dz.U j.t. z późn. zm.), 10) rozporządzenia Ministra Infrastruktury z dnia 18 maja 2004r. w sprawie określenia metod i podstaw sporządzania kosztorysu inwestorskiego, obliczania planowanych kosztów prac projektowych oraz planowanych kosztów robót budowlanych określonych w programie funkcjonalno-użytkowym (Dz.U ), 11) rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz.U ), 12) rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 wrześnie 1997r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz.U t.j. z późn. zm.), 13) rozporządzenie Ministra infrastruktury w dnia 6 lutego 2003r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz.U ), 14) ustawa z dnia 16 kwietnia 2004r. o wyrobach budowlanych (Dz.U j.t. z późn. zm.), 15) inne przepisy i normy budowlane związane z planowaną inwestycją. 9. Wszystkie prace/roboty muszą być wykonane zgodnie z obowiązującymi przepisami oraz pod nadzorem osób uprawnionych. Wszystkie zastosowane materiały muszą posiadać wymagane atesty, aprobaty techniczne, deklaracje zgodności itp., oraz muszą być zastosowane zgodnie z ich kartami technicznymi podanymi przez producentów. Wszystkie urządzenia sportowe, zabawowe i rekreacyjne zainstalowane na terenie objętym niniejszym opracowaniem muszą bezwzględnie spełniać wszystkie wymagania w zakresie bezpieczeństwa użytkowania zgodnie z obowiązującymi normami: PN-EN A1:2010-Urządzenia dla użytkowników sprzętu rolkowego. Wymagania bezpieczeństwa i metody badań.

8 III. Załączniki: 1. Przykładowe rozmieszczenie przeszkód skatowych - koncepcja 2. Kopia mapy zasadniczej ze wskazaną lokalizacją planowanej inwestycji 3. Wypis i wyrys z ewidencji gruntów 4. Wzór znaku i treść informacji o wykonaniu zadania w ramach Bydgoskiego Budżetu Obywatelskiego 5. Fragment mapy zagospodarowania terenu projektu dotyczącego instalacji oświetleniowej 6. Fragment mapy z naniesieniem kabli ENEA Operator

9 Załącznik nr 1 PRZYKŁADOWE ROZMIESZCZENIE PRZESZKÓD SKATOWYCH KONCEPCJA Oznaczenia : 1 - Quarter pipe 2 - Podjazd 3 - Poręcz łamana 4 - Grindbox spadowy 5 - Schody 6 - Poręcz spadowa 7 - Podjazd długi 8 - Bank wall 9 - Porecz prosta 10 - Grindbox prosty 11 - Grindbox + 2 podjazd 12 - Grindbox prosty 13 - Quarter pipe + Bank ramp

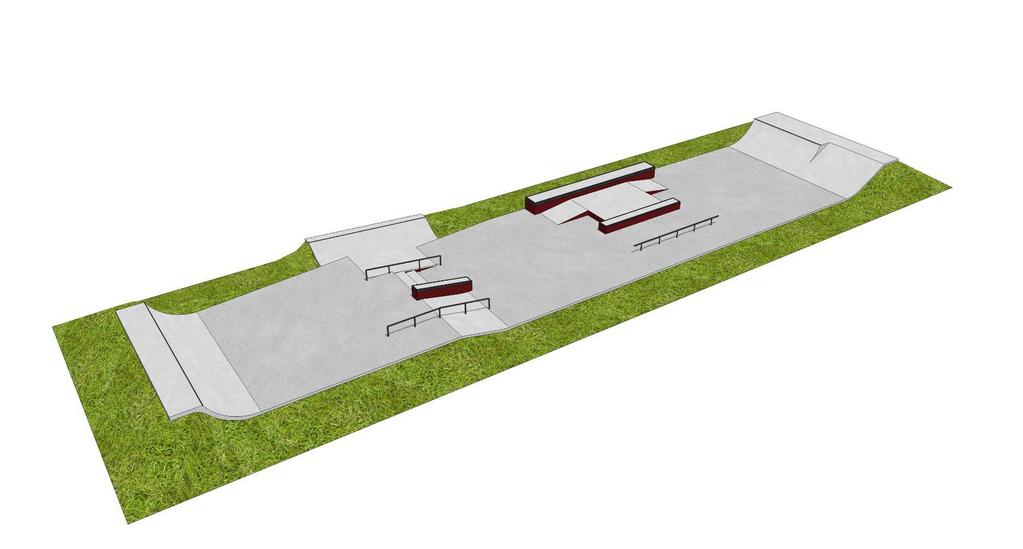

10 WIZUALIZACJE Opracował: mgr inż. Piotr Nowak

11 RZUT

12

13

14

15

16

17
