1 Projekt Leonardo da Vinci Zrównoważony rozwój przemysłowych procesów pralniczych Moduł 2 Technologia Maszyn Rozdział 5 Suszenie tekstyliów Moduł 2 Technologia Maszyn Rozdział 5 Suszenie 1

Odparowanie Po mechanicznym procesie odwodnienia za pomocą prasy lub wirówki pozostała wilgoć musi być odparowana W zależności od rodzaju tekstyliów, odparowanie termiczne

2 Odparowanie Po mechanicznym procesie odwodnienia za pomocą prasy lub wirówki pozostała wilgoć musi być odparowana W zależności od rodzaju tekstyliów, odparowanie termiczne pozostałej wilgoci wykonywane jest w suszarce, w finisherze odzieży lub w prasownicy do bielizny płaskiej. Suszarka Finisher Prasownica Moduł 2 Technologia Maszyn Rozdział 5 Suszenie 2

Rodzaje urządzeń do odparowania Suszarka o budowie zwartej

pralnico-wirówce Do wsadów, które wymagają pełnego suszenia,

załadowania i rozładowania Do wsadów pranych w pralnicy

ręczniki frotte) Do procesów roztrząsania (np.

3 Rodzaje urządzeń do odparowania Suszarka o budowie zwartej Do ręcznego załadowania i rozładowania Do wsadów pranych w pralnico-wirówce Do wsadów, które wymagają pełnego suszenia, np. ręczników frotte Suszarka do wsadów Do automatycznego załadowania i rozładowania Do wsadów pranych w pralnicy tunelowej Do pełnego suszenia (np. ręczniki frotte) Do procesów roztrząsania (np. rozluźniania sprasowanego placka do prasowania płaskiego) Moduł 2 Technologia Maszyn Rozdział 5 Suszenie 3

4 Rodzaje urządzeń do odparowania Finisher odzieży Automatyczny proces, aby zapobiec gnieceniu się odzieży (np. kombinezony robocze, spodnie itp.) Prasownica do wyrobów płaskich Do prasowania prześcieradeł, poszew, obrusów, serwetek, itp. Dostarczana w połączeniu z szerokim asortymentem ręcznych i automatycznych urządzeń do wprowadzania i składania Moduł 2 Technologia Maszyn Rozdział 5 Suszenie 4

5 Suszarki Konstrukcja suszarek Zgodnie z konstrukcją, suszarki do wsadów mogą być ładowane w różny sposób: Ładowanie taśmociągiem podwieszonym Najbardziej popularne Ładowanie podciśnieniowe Ładowanie zsypowe worków Moduł 2 Technologia Maszyn Rozdział 5 Suszenie 5

6 Suszarki Zgodnie z konstrukcją, suszarki do wsadów mogą być rozładowywane różnymi sposobami: - Rozładowanie uchylne - Rozładowanie strumieniem powietrza (wydmuchiwanie) - Rozładowanie za pomocą łopatek w bębnie. Rozładowanie łopatkowe Rozładowanie uchylne Załadowanie i rozładowanie suszarki do wsadów jest zawsze ręczne. Moduł 2 Technologia Maszyn Rozdział 5 Suszenie 6

7 Suszarki Ogrzewanie suszarek Wyróżniamy następujące rodzaje ogrzewania: Ogrzewanie elektryczne (tylko dla małych suszarek o max. ładowności 30 kg) Ogrzewanie parowe Ogrzewanie gazowe Zasuwa ogrzewania parowego Palnik gazowe z komorą mieszania Legenda: Zasilanie świeżym powietrzem Gorące powietrze suszące Ogrzewanie parowe Ogrzewanie gazowe Moduł 2 Technologia Maszyn Rozdział 5 Suszenie 7

Suszarki Konstrukcja palników gazowych do suszarek Tradycyjne: Palnik wentylatorowy Nowe: Palnik atmosferyczny Palnik atmosferyczny zapewnia jednorodne rozpraszanie ciepła w całkowitej szerokości

8 Suszarki Konstrukcja palników gazowych do suszarek Tradycyjne: Palnik wentylatorowy Nowe: Palnik atmosferyczny Palnik atmosferyczny zapewnia jednorodne rozpraszanie ciepła w całkowitej szerokości komory palnika. Palnik wentylatorowy Palnik atmosferyczny -1-0,8-0,6-0,4-0,2 0 0,2 0,4 Rozkład ciepła w szerokości bębna 0,6 0,8 1 Palnik wentylatorowy Palnik atmosferyczny Moduł 2 Technologia Maszyn Rozdział 5 Suszenie 8

9 Suszarki Obieg powietrza suszącego Za pomocą obiegu powietrza suszącego, w przybliżeniu 70-80% gorącego powietrza suszącego cyrkuluje z powrotem w komorze. Oszczędności energii wynoszą ok. 30%. Legenda: Zasilanie świeżym powietrzem Powietrze wylotowe Gorące powietrze suszące Powietrze we wtórnym obiegu Powietrze przelotowe Powietrze we wtórnym obiegu Moduł 2 Technologia Maszyn Rozdział 5 Suszenie 9

10 Suszarki Określenie momentu zakończenia suszenia Możliwości określenia momentu zakończenia suszenia: Zaprogramowanie ustalonego czasu suszenia Za pomocą różnicy między powietrzem wlotowym i wylotowym Pomiar bezpośredni: Czas suszenia jest precyzyjnie określony za pomocą bezstykowego pomiaru temperatury wyrobów metodą podczerwieni PT100 temperatura na wylocie Jedynie pomiar bezpośredni zapewnia automatyczne zakończenie, gdy wyroby są suche w odniesieniu do wielkości ładunku, pozostałej wilgoci i warunków obsługi suszarki. PT100 temperatura na wlocie Podczerwony czujnik temperatury Moduł 2 Technologia Maszyn Rozdział 5 Suszenie 10

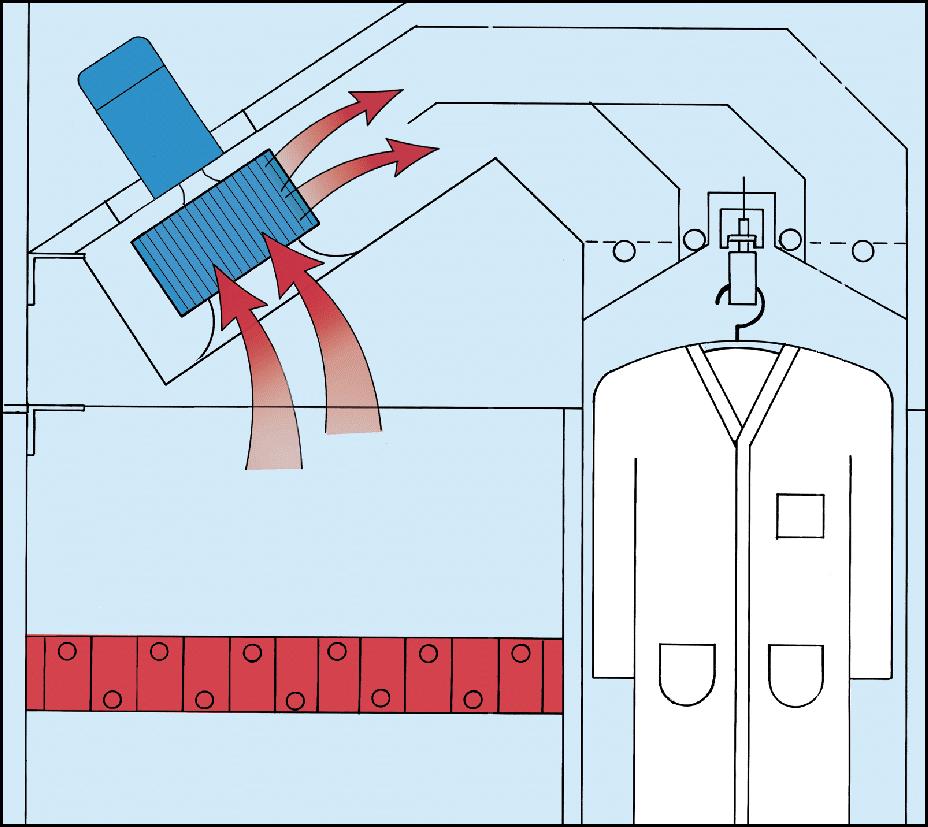

11 Finishery do odzieży Konstrukcja finisherów do odzieży Istnieją następujące systemy grzewcze finisherów do odzieży: Ogrzewanie parowe Ogrzewanie gazowe Moduł 2 Technologia Maszyn Rozdział 5 Suszenie 11

12 Finishery do odzieży Konstrukcja finisherów do odzieży Finisher do odzieży zawiera następujące strefy: (4) Strefa chłodzenia (1) Strefa grzewcza (2) Strefa wykończania (3) Strefa suszenia Moduł 2 Technologia Maszyn Rozdział 5 Suszenie 12

13 Finishery do odzieży Konstrukcja finisherów do odzieży Rozkład temperatury w różnych strefach finishera: Temperatura powietrza wewnątrz finishera Temperatura wyrobu Tekstylia ciężkie Tekstylia lekkie Strefy: grzewcza wykończania suszenia Temperatura powietrza ulega obniżeniu zapewniając stałą temperaturę tekstyliów. W przybliżeniu 90% powietrza finishera jest w obiegu wtórnym. Moduł 2 Technologia Maszyn Rozdział 5 Suszenie 13

14 Prasownice Konstrukcja prasownic płaskich Zasada procesu prasowania: Walec Sprężyna walca Obłożenie walca Obrót walca Docisk Ciepło Prasowany wyrób Niecka Moduł 2 Technologia Maszyn Rozdział 5 Suszenie 14

15 Prasownice Konstrukcja prasownic płaskich Niecka prasownicy może być zbudowana jako: Niecka sztywna Niecka schodkowa Taśma grzewcza Rozkład pary Moduł 2 Technologia Maszyn Rozdział 5 Suszenie 15

16 Prasownice Nowe obłożenie Zużyte obłożenie Rozkład docisku: A) Niecka sztywna Zużyte obłożenia prowadzą do nierównomiernego rozkładu docisku. B) Taśma grzewcza Rozkład docisku nie zależy od obłożenia i pozostaje zawsze jednakowy. Moduł 2 Technologia Maszyn Rozdział 5 Suszenie 16

17 Prasownice Porównanie: Prasownica: z niecką sztywną z taśmą grzewczą Średnica walca: Szerokość robocza: Liczba walców: * ) Wydajność: Z niecką sztywną 1200mm / mm / % Z taśmą grzewczą 1200mm / mm / % Dni robocze: 250 Praca 1-zmianowa: 2000 h/rok * ) Uwaga: Dwuwalcowa prasownica z taśma grzewczą ma tę sama wydajność jak trójwalcowa z niecką sztywną. Moduł 2 Technologia Maszyn Rozdział 5 Suszenie 17

18 Prasownice Ogrzewanie Z niecką sztywną Waga niecki: 6 ton / lbs Z taśmą grzewczą Waga taśm grzewczych: 0,62 tony / 1370 lbs 6 x 43 kg * ) x 250 dni = kg pary / rok 0,62 x 43 kg * ) x 250 dni = 6700 kg pary / rok Oszczędność pary = kg/rok * ) 43 kg stanowi ilość pary do podgrzania 1 tony stali od temp. 12 C do 192 C Moduł 2 Technologia Maszyn Rozdział 5 Suszenie 18

19 Prasownice Wypromieniowanie ciepła Z niecką sztywną 3 moduły duża powierzchnia Obłożenie wraz z izolacją wszystkich 6 stron Z taśmą grzewczą 2 moduły mała powierzchnia Izolacja stron i górnej pokrywy Wypromieniowanie ~ 24 kw 24 kw x 1,83kg/h * ) x 2000 h/rok = kg/rok Wypromieniowanie ~ 9 kw 9kW x 1,83kg/h * ) x 2000 h/rok = kg/rok Oszczędność pary = kg/rok * ) 1,83 kg pary/h odpowiada 1 kw energii grzewczej Moduł 2 Technologia Maszyn Rozdział 5 Suszenie 19

20 Prasownice Odparowanie oparów Z niecką sztywną Termiczne pułapki kondensatu 5 lub więcej pułapek kondensatu Z taśma grzewczą Kulowe pułapki pływakowe 3 pułapki kondensatu Odparowanie oparów ~ 20 kg/h 20 kg/h x 2000 h/rok = kg/rok Odparowanie oparów ~ 4 kg/h 4 kg/h x 2000 h/rok = 8000 kg/rok Oszczędność pary = kg/rok Moduł 2 Technologia Maszyn Rozdział 5 Suszenie 20

21 Prasownice Całkowita oszczędność pary prasownic z taśmą grzewczą: Oszczędności pary na rok Ogrzewanie Wypromieniowanie ciepła Odparowanie oparów Razem Praca 1-zmianowa kg kg kg kg/rok Praca 2-zmianowa kg kg kg kg/rok Moduł 2 Technologia Maszyn Rozdział 5 Suszenie 21

22 Dziękuję za uwagę Herbert Kannegiesser GmbH Andreas Langer Salesteam WET Kannegiesser-Ring D Vlotho Phone Moduł 2 Technologia Maszyn Rozdział 5 Suszenie 22
