1 Uwaga! Komin i cyklon pary do wyceny SUSZARNIA REWOLWEROWA Magnum 1500 (o wydajności około 1200 kg/h przy wilg. Początkowej 45% i końcowej 12%) Prezentowana poniżej suszarnia jest Bezpieczna ze względu na wymiennik ciepła ogień nie ma styczności z surowcem suszącym, Ekonomiczna ze względu na małe zużycie prądu i surowca do suszenia, Użytkowa poprzez brak styczności surowca z dymem nie ściemnia surowca Bezobsługowa poprzez sterowanie automatycznie ustawia parametry suszenia W skład zespołu suszarni be bnowej wchodza kolejno: piec suszarniczy na paliwo stałe z palnikiem (zrębki, trociny, odmiany węgla-wg zamówienia klienta), - zasobnik paliwa z podajnikiem,

2 podajnik ślimakowy trocin z zasobnikiem, napędem i instalacją elektryczną, bęben obrotowy (rewolwerowy) z napędem i instalacją zasilania elektrycznego, króciec rozładunkowy z wyciągiem gorącego powietrza, wentylator wyciągowy pary z przyłączem,

3 Rewolwerowy bęben obrotowy wyposażony jest w przelotowy wymiennik ciepła, wykluczający bezpośredni kontakt surowca ze spalinami. Gorące spaliny przepływają we wnętrzu kanałów bębna, a nadmiar gorących oparów zostaje odprowadzony do atmosfery poprzez wentylator i instalację parową, umiejscowioną na obudowie. Wilgotne trociny przemieszczają się we wnętrzu bębna, gdzie odbierają ciepło z wymienników rurowych i przemieszczają się do tyłu, wzdłuż osi bębna. Do odprowadzenia nadmiaru ciepła z instalacji suszarniczej służy wentylator końcowy. Zasyp surowca (wilgotnych trocin) jest realizowany w sposób automatyczny. Do tego celu służy przenośnik ślimakowy wyposażony w pojemnościowy zasobnik trocin. Przenośnik jest umieszczony bezpośrednio nad otworem zasypowym bębna, za piecem grzewczym. Do opróżnienia bębna z wysuszonego surowca służy króciec spustowy, umiejscowiony w tylnej, dolnej części bębna. Element grzewczy suszarni stanowi specjalny piec suszarniczy, opalany alterntywnie: pelletem lub zrębkami. Sposób wymiany ciepła w suszarni rewolwerowej wyklucza bezpośredni kontakt suszonego surowca z opałem. Warunkiem jest zachowanie właściwej i bezpiecznej obsługi pieca i procesu suszenia trocin. W celu lepszego zrozumienia budowy i działania suszarni, oraz identyfikacji zespołów wchodzących w jej skład, należy zapoznac się z nz. rysunkami i zdjęciami poglądowymi.

4 LEGENDA (z1-z8,rys.1) 1 - nape d wentylatora wentylator 1 (wycia gowy spalin) 3 - nape d rolek be bna 4 - wieniec ze baty nape du be bna 5 - korpus be bna suszarniczego 6 - wentylator 2 (wycia gowy pary) 7 - skrzynka zasilania elektr./sterow. 8 - instalacja wyrównawcza ciepła 9 - nape d wentylatora króciec wylotu spalin 11 - właz rewizyjny 12 - przenos nik zasypowy wilgotnych trocin 13 - zasyp trocin do be bna 14 - nape d przenos nika 15 - przenos nik opału 16 - zasobnik opału 17 - nape d przenos nika opału 18 - rolki podporowe be bna (swobodne) 19 - rolki nape du be bna 20 - króciec wysypu suchych trocin 21 - konstrukcja nos na be bna 22 - zasobnik wilgotnych trocin 23 - piec grzewczy suszarni 24 - wenylator nadmuchowy pieca 25 - wporniki instalacji 26 - pokrywa zasypu opału 27 - pokrywa wyczystki 28 - trociny wilgotne 29 - s limak podajnika 30 - suchy opał

5 Działanie suszarni i obieg surowca przedstawiono na n/a schemacie poglądowym. Jest to jedynie schemat poglądowy, gdzie mogą ulec zmianie szczegółowe rozwiązania konstrukcyjne, jak np: rodzaj pieca lub sposób zadawania opału, sposoby odprowadzenia spalin i wilotnego powietrza, także rozwiązania techniczne podawania surowca i odbioru gotowego wyrobu. Z reguły stanowią one przedmiot uzgodnień pomiędzy producentem i użytkownikiem i mogą rożnic się w szczegółach.

6 Działanie suszarni przebiega zasadniczo w sposób automatyczny, a parametry robocze podlegają nastawom elektronicznym. Stwierdzic można, że cały process obsługi suszarni odbywa się z pulpit sterowniczego, a do jego obsługi wystarczy jedna osoba. Wszystkie podstawowe parametry robocze ustawiane są w sposób elektroniczny, a nad przebiegiem całego procesu opiekę sprawują czujniki I nastawniki elektroniczne. Suszarnia rewolwerowa do trocin charakteryzuje się stosunkowo dużą wydajnością I skutecznością suszenia. Podstawowym materiałem wsadowym są wilgotne trociny pochodzenia tartacznego. Uzyskiwana na wyjściu wilgotnośc wynosi 8 12%, co jest wystarczające do ich przerobu na brykiety lub pelety. Suszarnia rewolwerowa pracuje w cyklu automatycznym, wymagającym jednak ze względu na bezpieczeństwo kontroli ze strony obsługi. Należy kontrolowac przede wszystkim parametry robocze pieca, wypełnienie opałem zasobnika, przepływ trocin w bębnie suszarniczym oraz wypełnienie wysypu. Zwracamy uwagę, że trociny są łatwopalne.

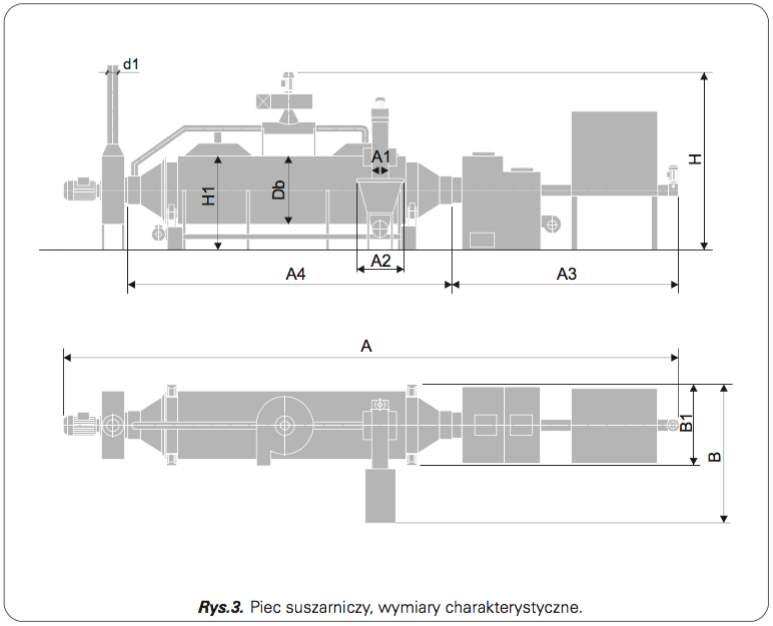

SUSZARNIA REWOLWEROWA Automatyczny podajnik surowca z koszem zasypowym Charakterystyka Ślimak fi 300mm, długośc 4m Pojemnośc bufora okolo 0,5 m3 Moc zainstalowana 0,75 kw z falownikiem Automatyczny

7 SUSZARNIA REWOLWEROWA Automatyczny podajnik surowca z koszem zasypowym Charakterystyka Ślimak fi 300mm, długośc 4m Pojemnośc bufora okolo 0,5 m3 Moc zainstalowana 0,75 kw z falownikiem Automatyczny piec na trociny/ Ekogenerator Bęben suszący Moc okolo 450 kw Sterowanie temperatury i podawania paliwa Składa się z obrotowego wymiennika ciepła Moc zainstalowana 4 kw z falownikiem Wentylator wyciągowy Moc zainstalowana 3 kw ręczny system ustawiania sprężu powietrza Sterowanie Wilgotnośc zadana jest ustawiana pośrednio jako temperatura na wyjściu surowca. Cały proces na bazie powyższego ustawienia reguluje się automatycznie opcjonalnie Odbiór suchego surowca spod suszarni

8 Bufor mokrego surowca 10m3 wraz z przesiewaczem dyskowym
