Uwaga! Komin i cyklon pary do wyceny SUSZARNIA REWOLWEROWA Magnum 1000 (o wydajności około 800 kg/h przy wilg.

styczności z surowcem suszącym, Ekonomiczna ze względu na małe zużycie prądu i surowca do suszenia, Użytkowa poprzez brak

skład zespołu suszarni be bnowej wchodza kolejno: piec suszarniczy na paliwo stałe z palnikiem (zrębki, trociny, odmiany

1 Uwaga! Komin i cyklon pary do wyceny SUSZARNIA REWOLWEROWA Magnum 1000 (o wydajności około 800 kg/h przy wilg. Początkowej 45% i końcowej 12%) Prezentowana poniżej suszarnia jest Bezpieczna ze względu na wymiennik ciepła ogień nie ma styczności z surowcem suszącym, Ekonomiczna ze względu na małe zużycie prądu i surowca do suszenia, Użytkowa poprzez brak styczności surowca z dymem nie ściemnia surowca Bezobsługowa poprzez sterowanie automatycznie ustawia parametry suszenia W skład zespołu suszarni be bnowej wchodza kolejno: piec suszarniczy na paliwo stałe z palnikiem (zrębki, trociny, odmiany węgla-wg zamówienia klienta), - zasobnik paliwa z podajnikiem, podajnik ślimakowy trocin z zasobnikiem, napędem i instalacją elektryczną,

bęben obrotowy (rewolwerowy) z napędem i instalacją zasilania elektrycznego,

pary z przyłączem, Rewolwerowy bęben obrotowy wyposażony jest w przelotowy

Gorące spaliny przepływają we wnętrzu kanałów bębna, a nadmiar gorących

z wymienników rurowych i przemieszczają się do tyłu, wzdłuż osi bębna.

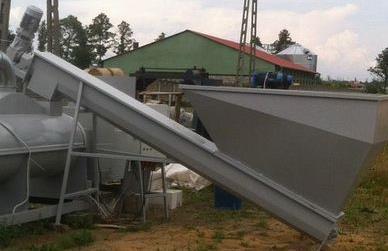

2 bęben obrotowy (rewolwerowy) z napędem i instalacją zasilania elektrycznego, króciec rozładunkowy z wyciągiem gorącego powietrza, wentylator wyciągowy pary z przyłączem, Rewolwerowy bęben obrotowy wyposażony jest w przelotowy wymiennik ciepła, wykluczający bezpośredni kontakt surowca ze spalinami. Gorące spaliny przepływają we wnętrzu kanałów bębna, a nadmiar gorących oparów zostaje odprowadzony do atmosfery poprzez wentylator i instalację parową, umiejscowioną na obudowie. Wilgotne trociny przemieszczają się we wnętrzu bębna, gdzie odbierają ciepło z wymienników rurowych i przemieszczają się do tyłu, wzdłuż osi bębna. Do odprowadzenia nadmiaru ciepła z instalacji suszarniczej służy wentylator końcowy. Zasyp surowca (wilgotnych trocin) jest realizowany w sposób automatyczny. Do tego celu służy przenośnik ślimakowy wyposażony w pojemnościowy zasobnik trocin. Przenośnik jest umieszczony bezpośrednio nad

3 otworem zasypowym bębna, za piecem grzewczym. Do opróżnienia bębna z wysuszonego surowca służy króciec spustowy, umiejscowiony w tylnej, dolnej części bębna. Element grzewczy suszarni stanowi specjalny piec suszarniczy, opalany alterntywnie: pelletem lub zrębkami. Sposób wymiany ciepła w suszarni rewolwerowej wyklucza bezpośredni kontakt suszonego surowca z opałem. Warunkiem jest zachowanie właściwej i bezpiecznej obsługi pieca i procesu suszenia trocin. W celu lepszego zrozumienia budowy i działania suszarni, oraz identyfikacji zespołów wchodzących w jej skład, należy zapoznac się z nz. rysunkami i zdjęciami poglądowymi. LEGENDA (z1-z8,rys.1) 1 - nape d wentylatora wentylator 1 (wycia gowy spalin) 3 - nape d rolek be bna 4 - wieniec ze baty nape du be bna 5 - korpus be bna suszarniczego 6 - wentylator 2 (wycia gowy pary) 7 - skrzynka zasilania elektr./sterow. 8 - instalacja wyrównawcza ciepła 9 - nape d wentylatora króciec wylotu spalin 11 - właz rewizyjny 12 - przenos nik zasypowy wilgotnych trocin 13 - zasyp trocin do be bna 14 - nape d przenos nika 15 - przenos nik opału 16 - zasobnik opału 17 - nape d przenos nika opału 18 - rolki podporowe be bna (swobodne) 19 - rolki nape du be bna 20 - króciec wysypu suchych trocin 21 - konstrukcja nos na be bna 22 - zasobnik wilgotnych trocin 23 - piec grzewczy suszarni 24 - wenylator nadmuchowy pieca 25 - wporniki instalacji 26 - pokrywa zasypu opału 27 - pokrywa wyczystki 28 - trociny wilgotne 29 - s limak podajnika 30 - suchy opał Działanie suszarni i obieg surowca przedstawiono na n/a schemacie poglądowym. Jest to jedynie schemat poglądowy, gdzie mogą ulec zmianie szczegółowe rozwiązania konstrukcyjne, jak np: rodzaj pieca lub sposób zadawania opału, sposoby odprowadzenia spalin i wilotnego powietrza, także

4 rozwiązania techniczne podawania surowca i odbioru gotowego wyrobu. Z reguły stanowią one przedmiot uzgodnień pomiędzy producentem i użytkownikiem i mogą rożnic się w szczegółach. Działanie suszarni przebiega zasadniczo w sposób automatyczny, a parametry robocze podlegają nastawom elektronicznym. Stwierdzic można, że cały process obsługi suszarni odbywa się z pulpit sterowniczego, a do jego obsługi wystarczy jedna osoba. Wszystkie podstawowe parametry robocze ustawiane są w sposób elektroniczny, a nad przebiegiem całego procesu opiekę sprawują czujniki I nastawniki elektroniczne. Suszarnia rewolwerowa do trocin charakteryzuje się stosunkowo dużą wydajnością I skutecznością suszenia. Podstawowym materiałem wsadowym są wilgotne trociny pochodzenia tartacznego. Uzyskiwana na wyjściu wilgotnośc wynosi 8 12%, co jest wystarczające do ich przerobu na brykiety lub pelety. Suszarnia rewolwerowa pracuje w cyklu automatycznym, wymagającym jednak ze względu na bezpieczeństwo kontroli ze strony obsługi. Należy kontrolowac przede wszystkim parametry robocze pieca, wypełnienie opałem zasobnika, przepływ trocin w bębnie suszarniczym oraz wypełnienie wysypu. Zwracamy uwagę, że trociny są łatwopalne.
