Dokumentacja Techniczno Ruchowa. Palnik na pellet serii IGNIS

Transkrypt

1 Dokumentacja Techniczno Ruchowa Palnik na pellet serii IGNIS

2 1. Opis produktu. Palniki serii IGNIS to nowoczesne oraz bardzo zaawansowane urządzenia do spalania biomasy. Palniki te czyszczone są powietrzem. Rozpalanie, palenie oraz wygaszanie w palniku odbywa się automatycznie, czyli palnik jest urządzeniem bezobsługowym. Rozpalanie polega na zasypie dawki wstępnej oraz wznieceniu ognia poprzez rozgrzanie paliwa do temperatury zapłony za pomocą zapalarki umieszczonej w palniku. Palenie i wygaszanie sterowane jest ze sterownika (patrz instrukcja sterownika). Palniki te są kompatybilne z kotłami CO na paliwa stałe oraz z niektórymi kotłami gazowymi i olejowymi- posiadające komorę spalania oraz popielnik. Palnik VENMA to urządzenie bardzo ekologiczne gdyż jest przeznaczone do spalania paliwa ze źródeł odnawialnych takich jak pellet, pestka czy owies. Sterowanie palnikiem odbywa się poprzez sterownik dołączony do zestawu, płynna regulacja paliwo- tlen pozwala dostosować moc urządzenia do zapotrzebowania. Do sterownika można podłączyć do 4 pomp i 3 zaworów mieszających. Obsługuje do 6 czujników temperatury (m.in. CO, CWU, zaworu, powrotu, czujniki bufora). Liczne udogodnienia i możliwości takie jak: czujnik spalin PID, regulator pokojowy, sonda lambda ułatwią nam pracę i zmaksymalizują komfort w obsłudze i użytkowaniu palnika. Palnik wyposażony jest w liczne zabezpieczenia przeciwpożarowe, które w razie awarii lub przegrzania odetną dopływ paliwa co przełoży się na zapobiegnięcie rozprzestrzenianie się ognia i powstaniu pożaru. Przerwa w zasilaniu energii elektrycznej nie wpłynie negatywnie na nasze urządzenie, ponieważ ilość paliwa w komorze spalania jest niewielka. Paliwo dostarczane do palnika powinno być przechowywane w szczelnym i zamkniętym pojemniku oraz powinno być transportowane przy użyciu podajnika z wkładem spiralnym firmy VENMA o odpowiedniej długości oraz mocy. 2

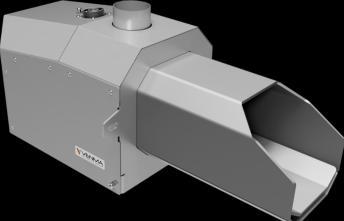

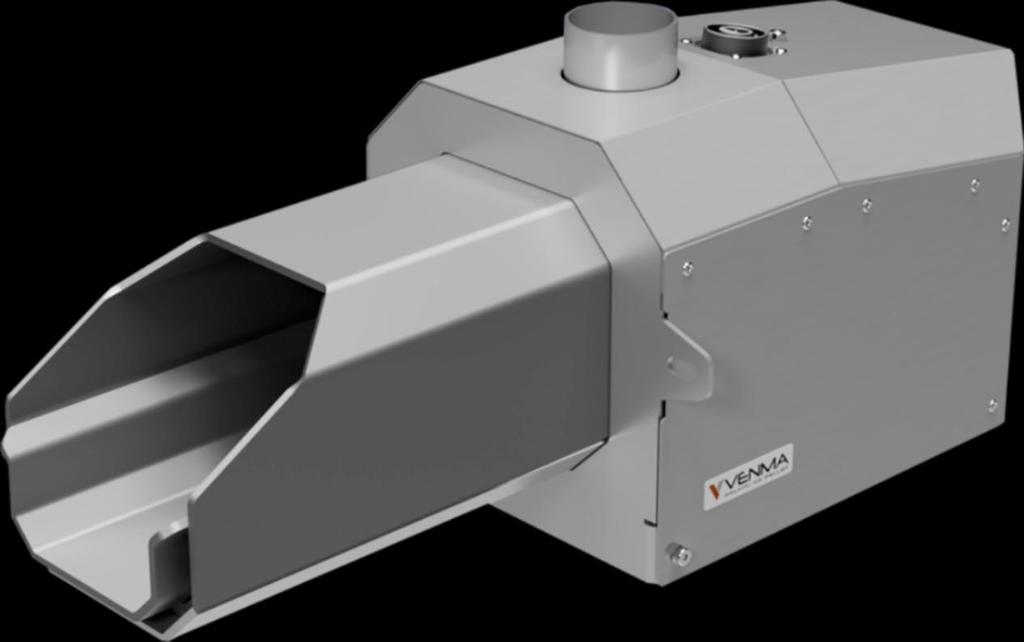

3 2. Budowa palnika Palnik VENMA zbudowany jest z elementów stalowych oraz części elektrycznych. Palenisko oraz ruszto palnika wykonane jest ze stali nierdzewnej żaroodpornej. Stal testowana do temperatury powyżej 1000 O C. Rura podajnika wykonana jest ze stali czarnej i poddawana galwanizacji aby zapobiec korozji w czasie użytkowania. Konstrukcja palnika zapobiega przegrzewaniu się podzespołów elektrycznych co skutecznie wydłuża żywotność oraz bezawaryjność całego urządzenia. Podajnik wewnętrzny Obudowa zewnętrzna Gniazdo zasilające Płyta montażowa Wsyp paliwa Czujnik podajnika Ślimak wewnętrzny Wentylator Czujnik ognia Komora ciśnieniowa Zapalarka Komora paleniskowa Ruszto 3. Opis działania Praca palnika zaczyna się na rozpalaniu poprzez palenie i podtrzymanie kończąc na wygaszaniu u czyszczeniu palnika. Zewnętrzny podajnik ślimakowy odpowiada za transport paliwa z zasobnika do palnika. Proces rozpalania przy pierwszym uruchomieniu należy załączyć manualnie, w późniejszym użytkowaniu będzie to następować automatycznie według naszych ustawień. Rozpalanie poprzedzone jest przedmuchem palnika aby oczyścić komorę paleniska z ewentualnych pozostałości po ostatnim wygaszaniu. Później następuje zasyp wstępny 3

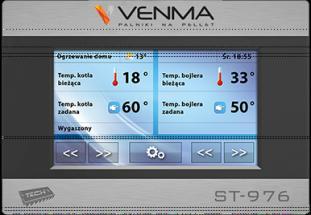

4 paliwa, a w między czasie zapalarka nagrzewa się do około 1000 O C, strumień powietrza zasilany wentylatorem i ogrzany zapalarka doprowadza do zapłonu dawki wstępnej. Następnie czujnik światła (fotokomórka) odczytuje światło z komory paleniska i wyłącza zapalarkę, jednocześnie sterownik przechodzi w tryb ''Stabilizacja płomienia'' ma to na celu rozgrzanie i przygotowanie palnika do pracy. Następne tryby pracy uzależnione są od wyboru algorytmy, tj: (szczegóły trybów pracy znajdziesz w instrukcji sterownika). - Modulacja (praca minimalna i praca maksymalna) - PID (praca PID) - Praca automatyczna (praca automatyczna). Wygaszenie palnika następuje automatycznie bądź manualnie z pozycji sterownika (patrz instrukcja sterownika). Polega na wypaleniu pozostałości paliwa na palenisku. 4. Skład zestawu W skład zestawu wchodzi: Nazwa części: Palnik na pellet VENMA Zdjęcie poglądowe: Sterownik VENMA wraz z wszystkimi kablami i czujnikami. Podajnik galwanizowany w standardzie 2m (możliwość wydłużenia- opcja). Rura elastyczna- długość 1m Flansza montażowa (opcja) DTR Palnika VENMA DTR Sterownika VENMA 4

5 5. Montaż i pierwsze uruchomienie Palnik powinien być zamontowany przez osobę posiadającą uprawnienia oraz umiejętności. Producent nie ponosi odpowiedzialności za nieprawidłowe zamontowanie palnika. Palniki VENMA to urządzenia przeznaczone do montażu w kotłach CO ale również do większości kotłów gazowych czy olejowych. Umiejscowienie palnika może być różne, w zależności od rodzaju kotła, jednak najczęstsze i zalecany sposób do drzwiczki kotła. Przy mierzeniu otworów do wycięcia należy pamiętać, że trzeba wziąć pod uwagę konieczność przeglądu palnika w związku z tym należy tak rozmieścić otwory aby po zamontowaniu można było otworzyć drzwiczki kotła. Palnik do kotła, który został przygotowany przez producenta jest stosunkowo łatwy gdyż otwór pod palenisko oraz otwory montażowe są już przygotowany. Jeżeli chcemy zaadoptować zwykły kocioł pod palnik trzeba uważnie i skrupulatnie wymierzyć otwór pod palenisko i otwory montażowe, w tabelce poniżej przedstawione są wymiary palenisk oraz rozstaw i rozmiar otworów montażowych. Pamiętajmy aby palnik był odpowiednio dobrany do mocy kotła. 1. Wymierzyć oraz wyciąć otwór pod palenisko palnika. 2. Wymierzyć oraz wywiercić otwory na śruby mocujące palnika. 3. Zamocować palnik do drzwiczek kotła przykręcając śrubami. 4. Ustawić zasobnik na pellet. 5. Wymierzyć i przystosować długość podajnika pelletu, pamiętając aby kąt pomiędzy podłożem a rurą podajnika nie był większy niż 45 O. (Patrz rys. 2) 6. Należy zawiesić podajnik na łańcuszku. (Patrz rys. 2). 7. Należy zamocować rurę elastyczną ''spiro'' do palnika oraz podajnika. Proszę zwrócić uwagę na fakt aby rura nie była za długa oraz aby kąt nie był zbyt łagodny, tj. pellet w tej rurze musi zlatywać grawitacyjnie (nie może się zawieszać). 8. Montujemy moduł wykonawczy sterownika w dowolnym miejscu, jednakże w takim gdzie nie będzie narażona na bezpośrednie działanie ciepła z kotła czy rur CO oraz w miejscy gdzie będzie swobodny dostęp w późniejszym eksploatowaniu. 9. Montujemy wyświetlacz oraz przewody do pompek, zaworów etc. 10. Montujemy wszystkie czujniki w odpowiednie miejsca. 11. Podłączamy kabel zasilający oraz kabel rusztu do palnika. 12. Napełniamy zasobnik paliwem. 13. Po napełnieniu uruchamiamy sterownik i czekamy aż wyświetli nam się ekran startowy. 14. Napełniamy podajnik pelletem (szczegóły w instrukcji sterownika) 15. Po wykonaniu wyżej wymienionych pozycji możemy rozpocząć pracę z naszym palnikiem, wszystkie szczegóły odnośnie konfiguracji sterownika znajdziemy w dołączonej instrukcji sterownika. 5

6 PALNIK VENMA IGNIS PALNIK VENMA IGNIS PALNIK VENMA IGNIS

7 RYSUNEK 2 6. Specyfikacja paliwa Paliwo stosowane w palniku powinno mieć właściwości podane poniżej: Kształt Granulat Średnica 6-8 mm Długość 3-40 mm Zawartość pyłu 1% Gęstość paliwa 620 kg/m 3 Wilgotność <8% Wartość opałowa MJ/kg Zawartość popiołu 0,7% 7

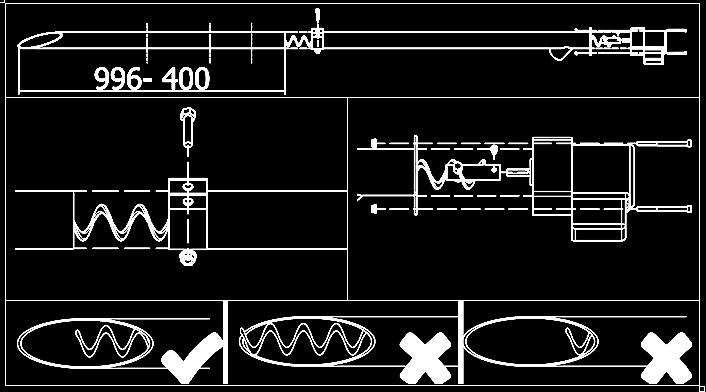

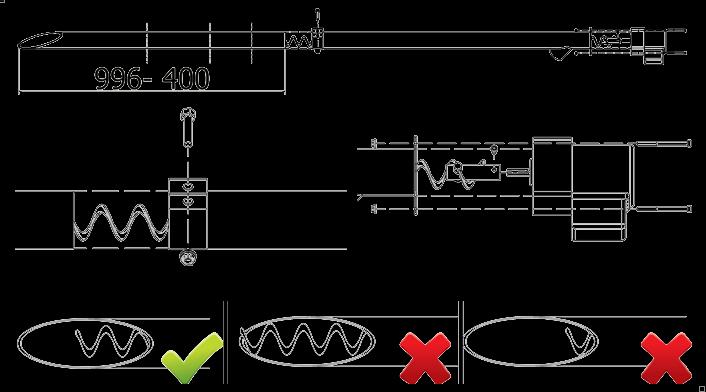

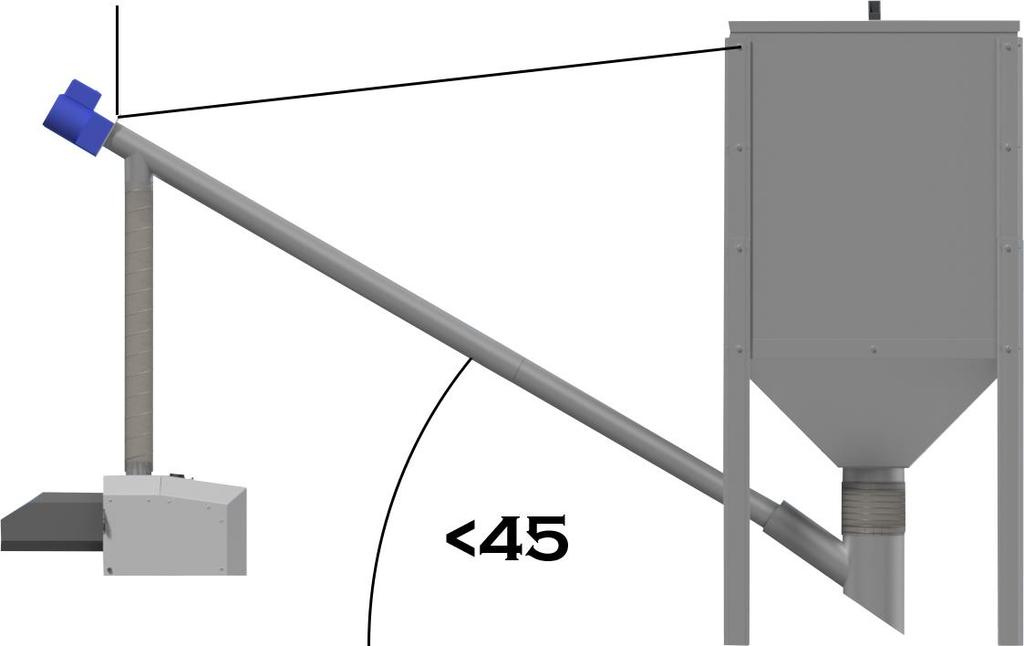

8 7. Podajnik śrubowy Podajnik śrubowy łączy zasobnik paliwa z palnikiem. Zbudowany jest z rury stalowej galwanizowanej lub ze stali nierdzewnej o średnicy 60mm. Wewnątrz rury znajduje się spirala stalowa napędzana silnikiem elektrycznym 230V AC z przekładnią, który podłącza się przy pomocy przewodu zasilającego do odpowiedniego gniazda znajdującego się na sterowniku palnika. Dozowanie palnika następuje automatycznie, praca podajnika sterowana jest automatycznie. W przypadku uszkodzenia rury np. poprzez przegrzanie się przy cofaniu ognia, podajnik przestanie podawać paliwo co spowoduje wygaszenie palnika. Uchroni nas to przed rozprzestrzenieniem się ognia i pożaru w kotłowni. 8. Eksploatacja palnika Palnik powinien być zamontowany i użytkowany według informacji zawartych w instrukcji oraz karcie gwarancyjnej. Za wszelkie szkody spowodowane niewłaściwym użytkowaniem palnika producent nie odpowiada. Czyszczenie i konserwacja palnika powinna odbywać się według własnego uznania. Na coroczne przeglądy palników należy wzywać serwisanta z przynajmniej dwutygodniowym wyprzedzeniem. Zgodnie z przepisami bezpieczeństwa dla urządzeń grzewczych, palnik po zamontowaniu powinien mieć przynajmniej 0,8m wolnej przestrzeni. Należy również zadbać o miejsce dla serwisu palnika. Kotłownia powinna być sucha, czysta oraz dobrze wentylowana. W pobliżu palnika nie powinny znajdować się przedmioty łatwopalne. 8

9 9. Przeglądy palnika Aby zapewnić płynną i długoletnią pracę palnika należy pamiętać o konserwacji palnika, dlatego też zaleca się aby po sezonie grzewczym wzywać serwisanta na coroczny przegląd urządzenia. Jednak gdy nie chcemy ze względów różnych wzywać serwisanta należy wykonywać te czynności samemu. UWAGA!!! Wyłącz sterownik i odłącz kable zasilające od palnika. Po ściągnięciu obudowy zewnętrznej ukazuje nam się poniższy widok. śruba nr 1 wymiana zapalarki- odkręcamy śrubę nr 1 (klucz imbusowy 4mm) i wyjmujemy zapalarkę w rurce osłonowej, wyciągamy przelotkę gumową, odkręcamy śrubkę (klucz imbusowy 3mm) na rurce osłonowej do momentu aż można będzie wyciągnąć zapalarkę swobodnie, po wyciągnięciu zapalarki- wsuwamy nową i przykręcamy w odwrotnej kolejności do odkręcania 9

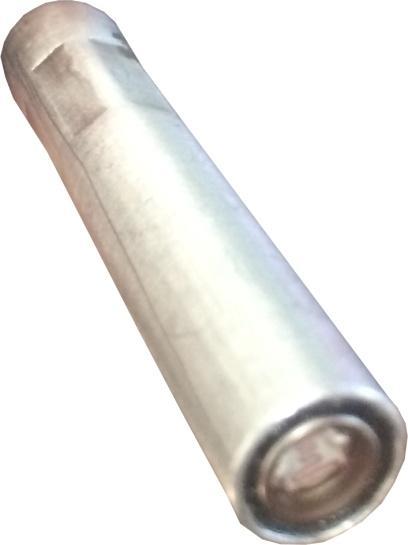

10 Czujnik ognia (fotokomórka) Otwór wentylatora czyszczenie czujnika światła (fotokomórka) należy delikatnie ją wyjąć poprzez ciągnięcie do siebie, wyczyścić delikatnie suchą szmatka i ponownie umieścić w przelotce gumowej Tutaj czyścimy czyszczenie komory ciśnieniowej, odkręcamy wentylator i przez otwór czyścimy dokładnie komorę z pyłu czy popiołu 10

11 10. FAQ- czyli najczęstsze pytania i odpowiedzi Treść alarmu/ powiadomienia Palnik nie rozpalił się i na wyświetlaczu pojawił się błąd Nieudane Rozpalanie Sterownik wyświetla alarm Temperatura Podajnika Za Duża Nie działa dmuchawa oraz podajnik zewnętrzny, Palnik nie rozpalił się pomimo zapotrzebowania na CWU lub żądania ze sterownika pokojowego Możliwe przyczyny - Brak paliwa w zasobniku- uzupełnić paliwo oraz napełnić rurę podajnika w pracy ręcznej, - Sprawdzić działanie zapalarki w pracy ręcznej. W razie usterki zapalarki należy skontaktować się z serwisem, - Sprawdzić ruszt palnika pod kątem zanieczyszczenia popiołem. W razie potrzeby wyczyścić ruszt ręcznie oraz zwiększyć częstotliwość czyszczenia w menu instalatora, - W pracy ręcznej sprawdzić działanie podajnika zewnętrznego. Jeżeli podajnik pracuje ale nie dostarcza pożądanej ilości paliwa, należy wyczyścić kosz zsypowy zasobnika oraz rurę podajnika, - Sprawdzić czy widoczne jest zakończenie zapalarki tzw. okienko. Używanie pelletu niskiej jakości może spowodować zaklejenie zapalarki, - Należy oczyścić fotokomórkę (delikatniesuchą ścierką) - Sprawdzić drożność przewodu kominowego oraz rury dolotowej komina, - Dokładnie sprawdzić komory, wymiennik ciepła oraz czopuch kotła- nagromadzenie popiołu oraz sadzy może spowodować zakłócenia ciągu kominowego, - Sprawdzić czy na ruszcie palnika nie nagromadziła się nadmierna ilość popiołu. W razie potrzeby usunąć ją ręcznie oraz zwiększyć częstotliwość czyszczenia rusztu, Prawdopodobnie doszło do zadziałania termika bimetalicznego. Należy odczekać około 60 minut, jeżeli usterka nie ustąpi należy skontaktować się z serwisem, - Aktywna jest funkcja Sterowania Tygodniowego, - Palnik Został Wygaszony Ręcznie Przez Użytkownika, 11

12 Pompa CO nie załącza się pomimo osiągnięcia temperatury załączenia Pompa CWU nie załącza się pomimo osiągnięcia temperatury załączenia Nie działa w ogóle sterownik Palnik bardzo kopci, powstaje sadza na kotle Powstaje duża ilość żużlu - Sterownik pracuje w Trybie Letnim- należy zmienić Tryb Pracy na Pompy Równoległe lub Ogrzewanie Domu, - Aktywna jest funkcja Pokojówka Pompa CO, - Sterownik pracuje w trybie Ogrzewanie Domu- należy zmienić Tryb Pracy na Pompy Równolegle Lub Priorytet Bojlera, - Aktualna temperatura CWU jest wyższa niż temperatura kotła, - Załączony jest Plan Pracy CWU, Należy wymienić bezpiecznik, który znajduje się w module wykonawczym (biała puszka,z której wychodzą wszystkie kable) Za mało tlenu lub za duża dawka paliwa: - zmniejszamy dawkę lub zwiększamy ilość tlenu - sprawdzamy drożność otworów w ruszcie oraz płycie paleniska, jeżeli drożności nie ma, należy udrożnić przy pomocy druta o średnicy <4mm Paliwo o niskiej jakości: - zaleca się zmienić paliwo na odpowiednie 12

13 11. Protokół instalacji Dane klienta Miejscowość: Kod pocztowy: Miasto: Ulica: Telefon: Dane sprzedawcy: Miejscowość: Kod pocztowy: Miasto: Ulica: Telefon: Dane firmy/osoby montującej palnik: Miejscowość: Kod pocztowy: Miasto: Ulica: Telefon: Parametry palnika: Praca Standard: Praca automatyczna: Praca PID: Moc minimalna: Waga paliwa:... Maks. współczynnik podajnika:... Czas pracy podajnika:... Kaloryczność paliwa:... Min. współczynnik Czas przerwy podajnika:... Maks. wentylator:... podajnika:... Bieg nadmuchu:... Moc maksymalna: Czas pracy podajnika:... Czas przerwy podajnika:... Bieg nadmuchu:... Min. wentylator:... Maks. współczynnik wentylatora:... Min. współczynnik wentylatora: Czytelny podpis instalatora:... Czytelny podpis klienta: 13

14 12. Karta gwarancyjna Przeglądy okresowe, gwarancyjne i pogwarancyjne palnika. Data: Pieczątka i czytelny podpis serwisanta: Rodzaj wizyty i numer protokołu: Uwaga!!! Do każdego rodzaju wizyty powinien być dostarczony protokół wypełniony i podpisany przez serwisanta. 14

15 13. Warunki gwarancji 1. Firma VENMA udziela gwarancji na urządzenie na okres miesięcy (przy zachowaniu przeglądu okresowego po każdych 12 miesiącach używania) 2. Wszelkie wady fabryczne będą usuwane na koszt producenta w terminie do 21 dni roboczych od daty zgłoszenia reklamacji. 3. Sposób, zakres i warunki naprawy urządzenia określa producent. 4. Warunkiem udzielenia gwarancji jest posiadanie podpisanej karty gwarancyjnej oraz dowodu zakupu. 5. Wszelkie wady palnika powinny być zgłoszone niezwłocznie po ich zauważeniu. 6. Gwarancja nie obejmuje uszkodzeń mechanicznych. 7. Gwarancja nie obejmuje montażu/pierwszego uruchomienia/ ustawienia parametrów sterownika/ czyszczenia/ konserwacji. 8. Ponadto gwarancja nie obejmuje: niewłaściwych ustawień parametrów palnika uszkodzeń powstałych przy przewożeniu zainstalowania oraz użytkowania niezgodnie z DTR palnika dokonywania przeróbek w konstrukcji palnika i sterownika zbyta małego ciągu kominowego dokonywanie napraw przez osoby nieuprawnione szkód wyrządzonych nieprawidłową instalacją elektryczną palenie niewłaściwym paliwem (np. pellet z MDF) 9. Koszty związane z wezwaniem serwisu do reklamacji, które nie będą uwzględnione ponosi klient. 10. Gwarancja na zapalarkę wynosi 12 miesięcy! 11. Reklamacje prosimy zgłaszać poprzez: , list lub faks. 15
