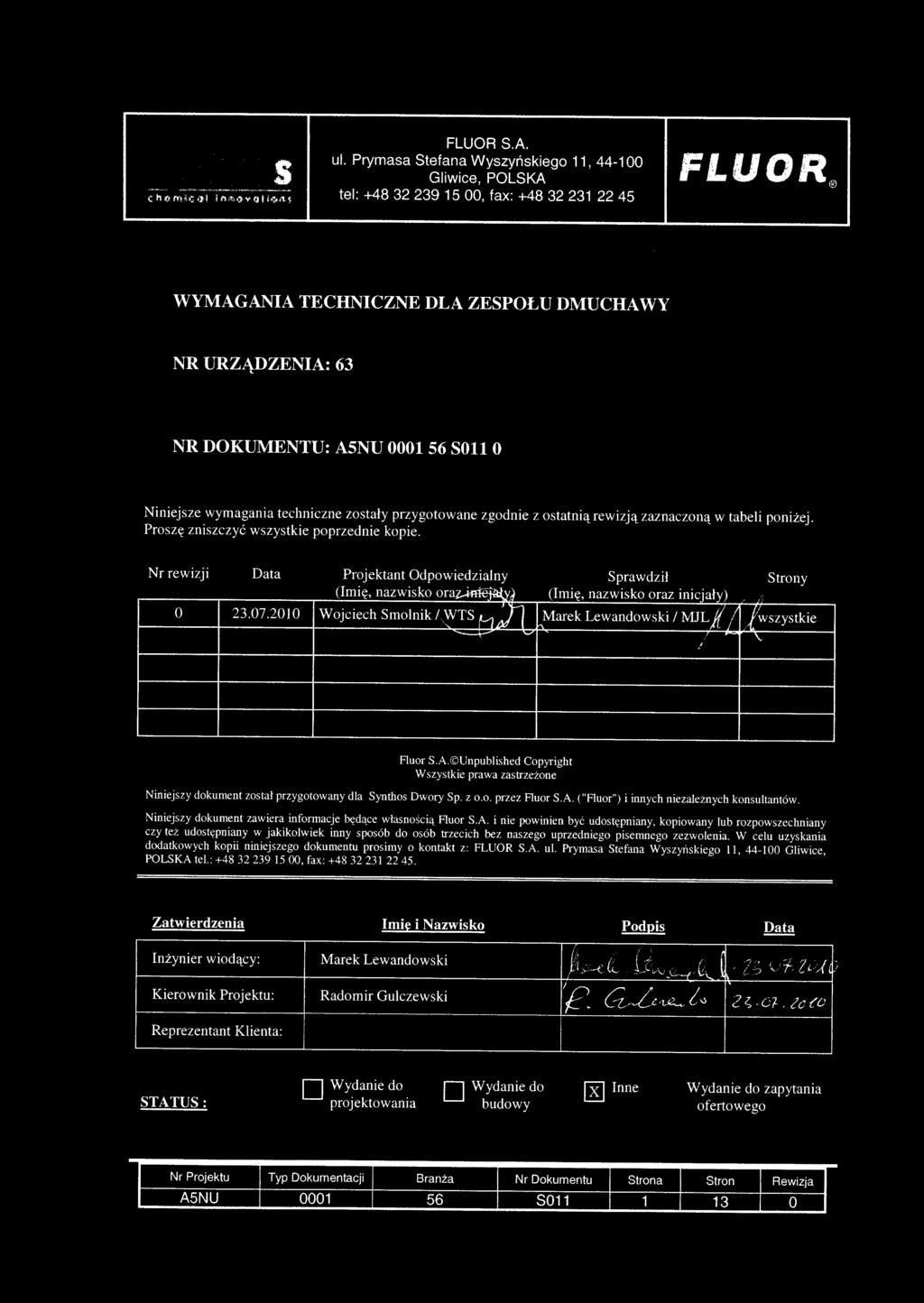

FLUOR S.A. ul. Prymasa Stefana Wyszyńskiego 11, Gliwice, POLSKA tel: , fax: Spis Treści

Transkrypt

1

2 Spis Treści 1. WSTĘP DYREKTYWY, KODY I SPECYFIKACJE MAJĄCE ZASTOSOWANIE Definicje stron zaangaŝowanych Wymagania ogólne Wymagania prawne Normy, Standardy i Specyfikacje Hierarchia waŝności dokumentów Odstępstwa ZAKRES DOSTAWY Odpowiedzialność OFERENTA Zakres rzeczowy dostawy Zakres usług Części zamienne Wykluczenia WYMAGANIA PROJEKTOWE I WYKONAWCZE Opis procesu Ogólne wymagania projektowe Dane klimatyczne i obiektu Dane zasilania elektrycznego Wymagania materiałowe Wymagania mechaniczne Wymagania procesowe Wymagania odnośnie emisji akustycznej Wymagania elektryczne i kontrolno-pomiarowe Wymagania dla orurowania Wymagania odnośnie malowania Tabliczka znamionowa i oznakowanie KONTROLA JAKOŚCI, INSPEKCJE I TESTY Inspekcje Testy GWARANCJE WYMAGANIA ODNOŚNIE DOKUMENTACJI Dokumentacja ofertowa Dokumentacja wymagana po podpisaniu zamówienia Zobowiązanie dostarczenia dokumentacji LISTA ZAŁĄCZNIKÓW...13 A5NU S

3 1. WSTĘP Niniejsze wymagania techniczne zawierają minimalne wymagania odnośnie projektu, wykonania, inspekcji, testów, przygotowania do transportu i dostawy zespołu dmuchawy, jak opisano poniŝej oraz w dołączonych arkuszach danych stanowiących integralną część wymagań technicznych. Urządzenie opisane w niniejszym dokumencie stanowi część projektu - Opracowanie i wdroŝenie nowych rodzajów EPS przyjaznych środowisku - zlokalizowanego w Oświęcimiu, Polska. 2. DYREKTYWY, KODY I SPECYFIKACJE MAJĄCE ZASTOSOWANIE 2.1. Definicje stron zaangaŝowanych Definicje stron zaangaŝowanych znajdują się w Części Handlowej Wymagania ogólne Dyrektywy, normy i specyfikacje wymienione w tym rozdziale stanowią integralną część wymagań technicznych. Stosowane powinny być ich ostatnie wydania / rewizje (w stosunku do daty Zamówienia) chyba, Ŝe zaznaczono inaczej. OFERENT powinien potwierdzić w swojej ofercie zgodność dla całego zakresu oferty, z wszystkimi obowiązującymi wymaganiami Wymagania prawne Urządzenia powinny być wykonane i certyfikowane zgodnie z wszystkimi Dyrektywami Europejskimi jakie mają zastosowanie, np.: 97/23/WE Dyrektywa Ciśnieniowa (PED) 2006/95/WE Dyrektywa Niskonapięciowa (LVD) 2004/108/WE Dyrektywa Kompatybilności Elektromagnetycznej (EMC) 2006/42/WE Dyrektywa Maszynowa (MD) 94/9/WE Atmosfery Wybuchowe (ATEX) Urządzenie powinno mieć oznakowanie CE oraz odpowiednią Deklarację Zgodności WE. W przypadku zastosowania Dyrektywy Maszynowej Deklaracja Zgodności WE powinna być zgodna z załącznikiem II część 1 sekcja A. Za zgodność z odpowiednimi Dyrektywami jest odpowiedzialny producent ( OFERENT ). Producent ( OFERENT ) odpowiada równieŝ za uzyskanie wszelkich akceptacji i pozwoleń dotyczących dostarczanej maszyny, w tym akceptacji Jednostki Notyfikowanej. OFERENT powinien uzyskać wszelkie formalne pozwolenia przewidziane przez prawo. Dla kaŝdego urządzenia, systemu zabezpieczającego i ich podzespołów zainstalowanych w strefę zagroŝonej wybuchem OFERENT powinien dostarczyć odpowiednią Deklarację Zgodności WE równieŝ od swoich poddostawców Normy, Standardy i Specyfikacje Międzynarodowe Normy i Standardy EN :2007 Kołnierze i ich połączenia. Kołnierze okrągłe do rur, armatury, łączników i osprzętu z oznaczeniem PN. Część 1: Kołnierze stalowe. Zakłada się, Ŝe w/w Normy i Standardy są w posiadaniu OFERENTA. A5NU S

4 2.5. Hierarchia waŝności dokumentów JeŜeli dokumentacja zawiera wykluczające się wzajemnie wymogi techniczne to wówczas, w celu wyjaśnienia, naleŝy przyjąć następującą hierarchię waŝności: 1 Wymogi prawne 2 Dokumentacja do zakupu 3 Niniejsze wymagania techniczne 4 Arkusze danych urządzeń 5 Standardowa praktyka inŝynierska OFERENTA. O konflikcie tym OFERENT powinien pisemnie powiadomić Zamawiającego w celu uzyskania aprobaty dalszego sposobu postępowania Odstępstwa Niedopuszczalne są odstępstwa od wymagań ustawowych. Wszelkie odstępstwa od niniejszych wymagań technicznych, norm i dokumentów związanych powinny być zgłoszone oraz przedstawione w formie pisemnej do sprawdzenia i zatwierdzenia przez Zamawiającego. 3. ZAKRES DOSTAWY 3.1. Odpowiedzialność OFERENTA OFERENT jest odpowiedzialny za całokształt prac związanych z realizacja zamówienia, w tym szczególnie za: a) zarządzanie pracami związanymi z realizacją zamówienia wykonywanymi zarówno przez OFERENTA jak i przez jego poddostawców w odniesieniu do wszystkich materiałów i usług, b) prace projektowe, zakupy, produkcję testy, inspekcje oraz przygotowanie do wysyłki dostarczanego sprzętu, c) przesłanie kompletnej dokumentacji technicznej wymienionej w niniejszym dokumencie, d) zapewnienie Systemu Jakości i Kontrolę Jakości gwarantującą dostarczenie produktu spełniającego wymagania opisane w zamówieniu w określonym terminie, e) uzyskanie wszystkich wymaganych w zakresie dostawy akceptacji i pozwoleń, f) dostarczenie Deklaracji Zgodności WE, Certyfikatów i Instrukcji Obsługi w języku polskim. Zgodność z wymaganiami zawartymi w niniejszej specyfikacji nie zwalnia w Ŝaden sposób OFERENTA z odpowiedzialności za dostarczenie urządzenia prawidłowo zaprojektowanego, o odpowiedniej jakości wykonania oraz uŝycia materiałów odpowiednich do opisanego zastosowania. Wszystkie urządzenia dostarczane przez OFERENTA powinny być w jego standardowej ofercie. Stosowanie rozwiązań prototypowych jest niedopuszczalne Zakres rzeczowy dostawy OFERENT powinien dostarczyć urządzenie kompletnie wyposaŝone zgodnie z opisem w niniejszych wymaganiach technicznych. Zakres rzeczowy dostawy zespołu dmuchawy obejmuje (choć nie jest ograniczony) poniŝej wymienione elementy: Dmuchawa Silnik elektryczny z dławikami kablowymi Układ soft-startu: kompletny i oprzewodowany, A5NU S

5 w obudowie wolno stojącej do zabudowy w pomieszczeniu zamkniętym przygotowany do podłączenia kabla zasilającego, odpływowego, uziemienia oraz zewnętrznego układu sterowania start, stop, wyłączenie awaryjne, lampka Praca, wyposaŝony w zabezpieczenia silnikowe, w tym pomiar temperatury uzwojeń oraz styczniki liniowy i obejściowy, wyposaŝony w umieszczone na drzwiach wskaźniki obecności napięcia, pracy, awarii, przełącznik trybu rozruchu Bezpośredni / Soft-start oraz przycisk Stop, wyposaŝony w sygnalizację do systemu (bezpotencjałowe styki przełączne) Praca, Awaria, Kompletna przekładnia pasowa (koła pasowe i pasy) wraz z osłoną Rama fundamentowa zespołu dmuchawy wyposaŝona w: ruchomą podstawę silnika umoŝliwiającą regulację naciągu pasów klinowych, wymagane podpory / uchwyty mocowania elementów zespołu dmuchawy, uchwyty do podnoszenia i transportu, dwa przeciwległe zaciski (przyłącza) uziemienia zespołu dmuchawy, wibroizolatory Osłona akustyczną całego zespołu dmuchawy wyposaŝoną w system wentylacji jej wnętrza, układem automatyki (jeśli wymagany) oraz skrzynką podłączeniową i okablowaniem Tłumik na wlocie z filtrem i łącznikiem elastycznym do przyłączenia przewodu ssawnego Tłumik na wylocie Zawór bezpieczeństwa zainstalowany za tłumikiem na przewodzie tłocznym Zawór zwrotny zainstalowany za zaworem bezpieczeństwa z łącznikiem elastycznym do podłączenia przewodu tłocznego Aparatura kontrolno-pomiarowa wymagana do prawidłowej pracy zespołu dmuchawy Części zamienne na okres montaŝu i rozruchu (patrz punkt 3.4) Przygotowanie i pakowanie do wysyłki, dostawa do Synthos Dwory, Oświęcim Pierwsza wymiana olejów (jeśli dotyczy) Dokumentacja (patrz punkt 7) Zakres usług Zakres usług OFERENTA powinien obejmować (choć nie jest ograniczony do): Prace projektowe, zakupy, produkcję, testy, inspekcje oraz przygotowanie do wysyłki dostarczanego sprzętu, wszystkich nieodzownych elementów i materiałów. OFERENT pozostaje odpowiedzialny za wszystkie testy w celu zapewnienia pozytywnego uruchomienia dostarczanych urządzeń po instalacji na zakładzie Wszystkie prace montaŝowe w obrębie zespołu dmuchawy Testy wyposaŝenia kontrolno-pomiarowego Aprobaty dla zainstalowanych instrumentów pomiarowych i elementów sterowania (jeŝeli wymagane przez Jednostkę Notyfikowaną) Parametryzacja soft-startu Gwarancja mechaniczna Nadzorowanie procesu produkcji i dostawy podzespołów zespołu dmuchawy w celu dotrzymania terminu wykonania Odpowiednie zatwierdzenia Jednostki Notyfikowanej wraz z kompletną dokumentacją techniczną wymaganą przez Jednostkę Notyfikowaną (jeśli ma to zastosowanie). A5NU S

6 3.3.9 Oznakowanie CE Wszystkie wymagane testy i inspekcje, włączając badania nieniszczące Zapewnienie Systemu Jakości i Kontrolę Jakości gwarantującą dostarczenie produktu spełniającego wymagania techniczne, prawne oraz opisane w zamówieniu Dostawa odpowiednio oznaczonych części zamiennych Nadzór nad montaŝem i rozruchem (opcjonalnie) Części zamienne OFERENT powinien zaproponować zestaw części zamiennych potrzebnych na czas montaŝu i rozruchu OFERENT powinien zaproponować zestaw części zamiennych potrzebnych na okres 2 lat eksploatacji Wykluczenia PoniŜsze elementy lub usługi wyłącza się z zakresu dostawy OFERENTA : Prace budowlane, np. betonowe / stalowe, fundamenty pod zespół dmuchawy Zasilanie elektryczne, podłączenie odbiorników energii elektrycznej, okablowanie do odbiorników energii elektrycznej takich jak np. silniki, grzałki, itp Instalacja oświetlenia w miejscu zainstalowania Podłączenie uziemienia MontaŜ zespołu dmuchawy i soft-startu na instalacji (chyba, Ŝe zaznaczono inaczej). 4. WYMAGANIA PROJEKTOWE I WYKONAWCZE 4.1. Opis procesu Ogólny Urządzenia opisane w niniejszej specyfikacji będą stanowiły część instalacji do produkcji EPS Expandable Polistyrene (polistyren do spieniania) Opis procesu dla danego urządzenia wchodzącego w skład zamówienia. Dmuchawa wchodzi w skład linii dosuszania perełek EPS. Zasysa powietrze z otoczenia i podaje je do klimatyzatora, skąd przepływa ono do silosów dosuszających. Parametry dmuchawy wyspecyfikowane są w Arkuszu Danych nr A5NU A Ogólne wymagania projektowe Dmuchawa powinna mieć konstrukcję sprawdzoną w podobnych aplikacjach. Nie dopuszcza się rozwiązań prototypowych Zespół dmuchawy musi być przystosowany do pracy jak w p Zespół dmuchawy będzie zainstalowany w budynku spręŝarkowni, nie będzie zainstalowany w strefie zagroŝenia wybuchem OFERERNT musi posiadać System Zapewnienia Jakości zgodnie z ISO 9001:2000 lub podobny Wymagana jest maksymalna standaryzacja maszyn i ich wyposaŝenia dodatkowego. A5NU S

7 4.3. Dane klimatyczne i obiektu 4.4. Dane zasilania elektrycznego wielkość min. max. temperatura [ C] 5 45 wilgotność względna [%] napięcie [V] 400 / 230 ± 10% TN-S częstotliwość [Hz] 50 ± 5% 4.5. Wymagania materiałowe Wykonanie materiałowe zespołu dmuchawy powinno odpowiadać standardowi OFERENTA dla podanych warunków pracy UŜycie azbestu w jakiejkolwiek formie jest zabronione Wymagania mechaniczne Wymagane jest dostarczenie kompletnego, w całości zmontowanego i zamontowanego na ramie zespołu dmuchawy wraz z osłoną akustyczną Podłączenia rurociągów ssawnego i tłocznego muszą być wyprowadzone na zewnątrz osłony akustycznej W związku z ograniczonym miejscem na zainstalowanie zespołu spręŝarki, jego maksymalne wymiary gabarytowe nie mogą przekroczyć 3800mm 2600mm (dł. szer.) Zastosowanie ma metryczny system miar OFERENT powinien być świadomy, Ŝe linia technologiczna Zamawiającego jest szczególnie czuła na wszelkiego rodzaju zanieczyszczenia pochodzenia zewnętrznego. Z tego powodu dostarczane dmuchawy pod Ŝadnym względem nie mogą stanowić źródła takiego zanieczyszczenia Dmuchawy oraz ich wyposaŝenie elektryczne powinny być zaprojektowane stosownie do warunków klimatycznych, w których będą zainstalowane (patrz punkt. 4.3) Konstrukcja zespołu dmuchawy powinna umoŝliwiać obsługę serwisową w miejscu ich zainstalowania, elementy wymagające demontaŝu powinny być łatwo demontowalne ŁoŜyska dmuchawy muszą być smarowane olejem System smarowania musi być skutecznie odseparowany od przetłaczanego medium Silnik napędowy musi być dobrany do parametrów pracy z uwzględnieniem maksymalnej gęstości medium Kierunek obrotu wałów powinien być wyraźnie oznaczony na obudowie w sposób trwały Wszystkie obracające się elementy powinny być wyposaŝone w osłony zgodnie z wymogami Dyrektyw Europejskich. Wszystkie w/w osłony powinny umoŝliwiać wizualną inspekcję części wirujących bez ich demontaŝu Zespół dmuchawy powinien być wyposaŝony w uchwyty i śruby celem łatwego transportu oraz poziomowania Wymagania procesowe Wymagania procesowe podane są w załączonym arkuszu danych. A5NU S

8 4.8. Wymagania odnośnie emisji akustycznej Maksymalne ciśnienie akustyczne mierzone w odległości 1m od urządzenia nie moŝe przekraczać poziomu 85 db(a). Maksymalna moc akustyczna nie moŝe przekraczać 135 db. Bardziej restrykcyjny warunek musi być spełniony Zakłada się, Ŝe zespół dmuchawy będzie wyposaŝony w osłonę akustyczną, dostarczoną przez OFERENTA wraz z urządzeniem Wymagania elektryczne i kontrolno-pomiarowe Wymagania dla silników OFERENT jest odpowiedzialny za właściwy dobór silnika elektrycznego oraz pozostałego wyposaŝenia elektrycznego wchodzącego w skład zespołu dmuchawy. Wymagane są czujniki temperatury uzwojeń do współpracy z soft-startem. Załączony arkusz danych dla silników powinien zostać wypełniony dla kaŝdego silnika i dostarczony Zamawiającemu zgodnie z wymaganiami w punkcie Akceptowani producenci silników: CELMA, INDUKTA, TAMEL, BESEL Preferowany producent soft-startu: DANFOSS Soft-start będzie zabudowany w pomieszczeniu rozdzielni elektrycznej, odległej od miejsca instalacji dmuchawy o ok. 20m Wymagania dla instrumentów pomiarowych OFERENT jest odpowiedzialny za wyposaŝenie zespołu dmuchawy w aparaturę kontrolnopomiarową wymaganą do prawidłowej pracy urządzenia Wymagania dla orurowania Króćce do przyłączenia przewodów ssawnego i tłocznego powinny być wykonane wg EN PN16. Przylgi kołnierzy powinny być typu B1 wg EN Kołnierze wg ASME B16.5 nie powinny być stosowane Wymagania odnośnie malowania Przygotowanie powierzchni i malowanie powinno się odbywać zgodnie ze standardem OFERENTA przewidzianym dla wyspecyfikowanych warunków otoczenia Przylgi kołnierzy króćców, elementy ze stali kwasoodpornej, elementy niemetalowe, części galwanizowane oraz tabliczki znamionowe chronić przed malowaniem Tabliczka znamionowa i oznakowanie Zespół dmuchawy powinien być wyposaŝony w trwale umocowaną tabliczkę znamionową wykonaną ze stali nierdzewnej zawierającą następujące informacje: - numer zamówienia, - nazwa Producenta, - numer seryjny / numer modelu, - numer procesowy - oznaczenie wg Zamawiającego, - rok produkcji, - parametry dmuchawy i specyficzne dane procesowe. A5NU S

9 5. KONTROLA JAKOŚCI, INSPEKCJE I TESTY OFERENT powinien zapewnić system kontroli jakości gwarantujący dostarczenie produktu spełniającego wymagania prawne oraz opisane w zamówieniu w określonym przez Zamawiającego terminie Inspekcje Zamawiający rezerwuje sobie prawo do przeprowadzania inspekcji w zakładzie produkcyjnym OFERENTA po uprzednim uzgodnieniu terminu. W przypadku inspekcji końcowej, jedna kopia dokumentacji finalnej dostawcy urządzenia (zawierająca wszystkie dokumenty i rysunki ze statusem Dok./Rys. powykonawcza/y, Instrukcję Obsługi oraz Dokumentacją z Wytwarzania powinna być przygotowana do przeglądu Testy OFERENT powinien przeprowadzić we własnym zakresie wszystkie niezbędne testy potrzebne w celu zagwarantowania zgodności przedmiotu dostawy z niniejszą specyfikacją. Arkusze danych zawierają wyspecyfikowane wymagane testy. Jako minimum powinny być przeprowadzone następujące z poniŝszych: Sprawdzenie wymiarów oraz oględziny Próba ciśnieniowa (szczelności) i wytrzymałości na ciśnienie robocze Test mechaniczny (próba ruchowa) Próby odbiorcze Sprawdzenie kompletności zespołu, konserwacji i przygotowania do wysyłki. 6. GWARANCJE Wymagania odnośnie gwarancji zostały zawarte w części handlowej zamówienia. 7. WYMAGANIA ODNOŚNIE DOKUMENTACJI 7.1. Dokumentacja ofertowa Oferta powinna zawierać następujące informacje: dane katalogowe, uzupełniony arkusz danych, rysunek wymiarowy uzupełniony o dane odnośnie masy i obciąŝeń dynamicznych zespołu dmuchawy, dane odnośnie emisji akustycznej, rysunek podłączeń orurowania uwzględniający maksymalne obciąŝenie króćców, dane do posadowienia zespołu dmuchawy, oświadczenie o zgodności oferty z zapytaniem lub lista odstępstw, listę proponowanych poddostawców, listę standardowych prób i testów, lista proponowanych części zamiennych na rozruch i pierwsze 2 lata eksploatacji wraz z cenami i nazwami producentów, lista narzędzi specjalnych. tabelę z wypełnioną kolumną 4 tabeli pkt A5NU S

10 7.2. Dokumentacja wymagana po podpisaniu zamówienia OFERENT powinien przesłać wszystkie dokumenty wskazane w tabeli pkt Poszczególne dokumenty powinny być przesłane do Zamawiającego przed lub najpóźniej w dniu zaznaczonym w kolumnie 4. Daty te powinny być uzgodnione z OFERENTEM przed złoŝeniem zamówienia Dokumentacja finalna powinna być dostarczona w 4 kopiach + kopia elektroniczna (zapisana na płycie CD-ROM) Zobowiązanie dostarczenia dokumentacji Wymagane dokumenty Kolumna: 1. Liczba kopii wymagana wraz z ofertą. 2. Liczba kopii wymagana po podpisaniu zamówienia przesłana w celu sprawdzenia lub informacji. 3. Odniesienie do opisu szczególnych wymagań odnośnie informacji, które dany dokument musi zawierać (patrz 7.1 oraz 7.3.3). 4. Proponowany / wymagany czas przesłania dokumentu w tygodniach po podpisaniu zamówienia. 1 2 Opis dokumentu 3 4 E - Tabela wymaganych dokumentów (uzupełniona kolumna 4) - E - Oferta 7.1 E Rysunek zestawieniowy p.1, 2 E Rysunek tabliczki znamionowej - E Kompletny arkusz danych - E Dokumentacja elektryczna p.3 E Harmonogram produkcji p.4 E Plan testów i inspekcji p.5 E Dokumentacja z wytwarzania (wraz z certyfikatami) p.6 E+4 Instrukcja obsługi (DTR) p.7 E Dane z przygotowania do wysyłki p.8 Uwaga: E oznacza kopię elektroniczną Dokumenty zaznaczone jako wymagane wraz z oferta powinny być przesłane pocztą elektroniczną na adres podany w części handlowej zamówienia. Dokumenty zaznaczone jako wymagane po podpisaniu zamówienia powinny być przesłane pocztą elektroniczną na adres podany w części handlowej zamówienia Język dokumentacji Wszystkie dokumenty powinny być w języku polskim lub angielskim za wyjątkiem Instrukcji obsługi (DTR) oraz Deklaracji Zgodności WE, które powinny być w języku polskim. Nazwy urządzeń powinny być w języku polskim. Dla dokumentów dostarczonych zarówno w języku polskim jak i angielskim, język angielski jest wiodący Uszczegółowienie zawartości poszczególnych dokumentów 1. Rysunek zestawieniowy skala, gabaryty i rozmieszczenie urządzeń oraz skrzynek elektrycznych / sterowania, rozmieszczenie i wielkość otworów pod śruby fundamentowe, wykonanie, typ, moc napędu, rodzaj napędu, typy części składowych A5NU S

11 rodzaj i typ uszczelnienia, kierunek obrotu wału, waga zespołu dmuchawy, wyszczególnione wagi głównych podzespołów wraz z zaznaczonymi środkami cięŝkości i punktami podnoszenia, zaznaczona wymagana przestrzeń do obsługi, demontaŝu i napraw, wyszczególnione elementy zespołu dmuchawy, orurowania i pozostałe komponenty, listę podłączeń rurociągów z ich lokalizacją oraz wyszczególnionymi: wielkością, ciśnieniem nominalnym i rodzajem przylgi (wraz z normą), maksymalne obciąŝenia (siły i momenty) dla króćców, materiały głównych elementów dmuchawy, dane katalogowe instrumentów pomiarowych i zaworu bezpieczeństwa. 2. Informacje odnośnie mas, fundamentowania, śrub fundamentowych Informacje te mogą być zamieszczone na rysunku zestawieniowym (patrz punkt 1): obciąŝenia fundamentów i konstrukcji budowlanej, waga zespołu dmuchawy: wyszczególniona waga podzespołów, środek cięŝkości i punkty podnoszenia, dane do posadowienia / fundamentowania: wymiary stóp fundamentowych, rozstaw otworów, sposób poziomowania i szczegóły podlewki / cementowania, dane dotyczące śrub fundamentowych (typ, materiał, wymiary, dane podkładki i nakrętki). 3. Dokumentacja elektryczna. Z uwagi na dostawę soft-startu, wymagana jest następująca dokumentacja: schemat zasadniczy szafy przemiennika, schemat zasadniczy zasilania / sterowania układu wentylacji soft-startu i silników DTR, rysunek wymiarowy, deklaracja zgodności CE. 4. Harmonogram produkcji Wykres przedstawiający harmonogram czasowy realizacji zlecenia produkcyjnego u OFERENTA, uwzględniający: projektowanie, zakupy komponentów i podzespołów u poddostawców, przebieg produkcji, odbiory techniczne i testy, czyszczenie, konserwację, malowanie, pakowanie, przygotowanie do dostawy. 5. Plan inspekcji i testów Dokument powinien być przesłany do Zamawiającego celem przejrzenia i wspólnego uzgodnienia. Procedury inspekcji powinny opisywać co najmniej: wszystkie testy, jakie będą przeprowadzane podczas i na zakończenie procesu wytwarzania, zaznaczone punkty, w których wymagana jest obecność inspektora, procedury testów (lub stosowne normy / standardy). A5NU S

12 Podsumowanie proponowanych procedur testów powinno być przesłane do Zamawiającego celem zapoznania się. 6. Raport z wytwarzania (włączając certyfikaty) Raport z wytwarzania powinien zawierać wszelkie dane wymagane do oddania zespołu dmuchawy do uŝytkowania (włączając Certyfikaty): wszystkie dokumenty, dane i certyfikaty wymagane przez prawo lokalne (UDT itp.) oraz wyszczególnione w niniejszej specyfikacji, certyfikaty materiałowe dla materiałów uŝytych do produkcji elementów ciśnieniowych i wirników, certyfikaty / protokoły pomiarów dla elementów elektrycznych, potwierdzenie zgodności z wymaganymi limitami odnośnie ochrony środowiska. 7. Instrukcja Obsługi (DTR) Instrukcja Obsługi (DTR) powinna zawierać m.in. następujące informacje: A. Instalacja przechowywanie, posadowienie / fundamentowanie, podlewka / cementowanie, procedury instalacji (podnoszenie, transport, ustawienie itd.), procedury dopasowania (osiowanie, poziomowanie, itp.), zalecenia dla elementów orurowania, elektrycznych i kontrolno-pomiarowych, rysunki zestawieniowe, minimalne odległości do demontaŝu. B. Praca rozruch, włączając testy i czynności przed rozruchem, rutynowe czynności obsługowe, zalecenia smarowania. C. Utrzymanie ruchu (procedury montaŝu i demontaŝu) standardowe procedury prawidłowego utrzymania ruchu, ilustrowane instrukcje odnośnie demontaŝu elementów w celu utrzymania ruch i napraw, procedury rozwiązywania problemów (usterki / przyczyny i sposoby usuwania). D. Charakterystyki (krzywe i dane) raporty z testów (krzywe charakterystyczne) jak wyspecyfikowano. E. Dane powykonawcze kompletne arkusze danych, rysunki powykonawcze uwzględniające przestrzeń wymaganą do obsługi. F. Rysunki, schematy, listy schematy technologiczne, schematy przepływowe, zatwierdzony rysunek wymiarowy, rysunki przekrojów i lista części (zestawienie materiałów), rysunki orurowania i izometryki, A5NU S

13 rysunki i dane układu smarowania. G. Zalecane części zamienne zalecany zapas magazynowy części zamiennych na okres pracy. H. Instrukcje obsługi podzespołów 8. Dane wysyłkowe List przewozowy zawierający: wymiary wysyłanych paczek, cięŝary, instrukcje podnoszenia i transportu. 8. LISTA ZAŁĄCZNIKÓW Wymienione poniŝej załączniki stanowią integralną część niniejszej specyfikacji: lp Opis Numer dokumentu Ilość stron Rewizja 1 Arkusz danych dmuchawy 63 A5NU A Arkusz danych silnika elektrycznego dmuchawy 63 A5NU A A5NU S
