1 WKŁADKA CYFROWA hilock 2200 BEZPRZEWODOWE STEROWANIE DRZWI

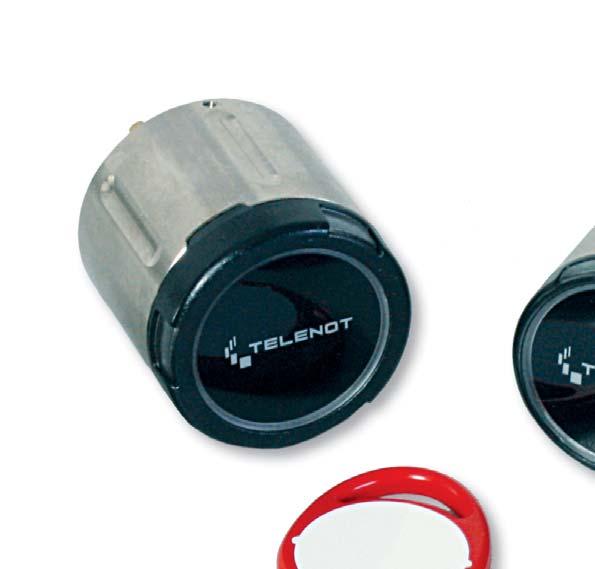

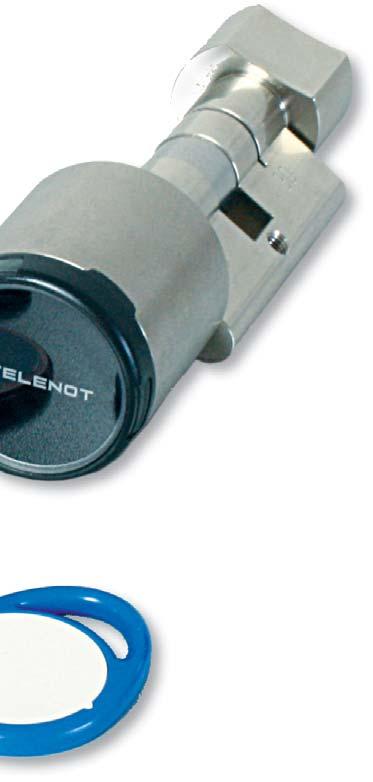

2 FUNKCJE WKŁADKI CYFROWEJ Wkładka cyfrowa hilock 2200 służy do otwierania i zamykania drzwi. Zastępuje ona tradycyjne wkładki mechaniczne i umożliwia bezprzewodowe sterowanie przy drzwiach. Wkładka cyfrowa hilock 2200 posiada elektroniczny moduł klamki z wbudowanym czytnikiem RFID. Po odczytaniu uprawnionego transpondera następuje sprzężenie elektronicznego modułu klamki z wkładką i można otworzyć albo zamknąć drzwi. Wkładka cyfrowa hilock 2200 może pracować w dwóch różnych trybach. Tryb ISW rejestruje poprzez wbudowany czytnik RFID dane transpondera i przesyła je bezprzewodowo do transceivera hilock 203. Elektroniczny moduł klamki pozwala wyeliminować nakłady związane z montażem i wysterowaniem elementu blokującego i elektrozaczepu. Transceiver hilock 203 połączony jest z centralą sygnalizacji włamania poprzez com2bus. Takie rozwiązanie pozwala parametryzować dane transpondera w programie do parametryzacji compasx central sygnalizacji włamania complex 200H/400H. Umożliwia to zmianę, usuwanie i dodawanie danych transpondera na miejscu lub poprzez serwis zdalny. Tym samym można przydzielać uprawnienia poszczególnym transponderom również w późniejszym czasie. W przypadku sterowania rozróżnia się krótkie i długie zbliżenie transpondera do czytnika RFID elektronicznego modułu klamki. W ten sposób ten sam transponder umożliwia realizację różnych uprawnień, jak zazbrajanie i rozbrajanie oraz dostęp. Poprzez zintegrowany tryb projektowania w transceiverze hilock 203 wbudowane w elektroniczny moduł klamki diody LED sygnalizują w 4 stopniach natężenie pola radiowego. Optymalne miejsce montażu transceivera hilock 203 można zatem łatwo określić bez dodatkowych narzędzi. Tryb stand-alone W trybie stand-alone wkładkę wmontowuje się w drzwi, a transponderami zarządza bezpośrednio w wewnętrznej pamięci elektronicznego modułu klamki. Dzięki temu dostęp przez te drzwi może mieć do 96 osób. Właściwości ogólne optyczna sygnalizacja stanów roboczych poprzez diody LED akustyczna sygnalizacja przez zintegrowany brzęczyk zasilanie z baterii standardowa liczba aktywacji wynosi ok (w zależności od trybu i typu transpondera) zarządzanie bateriami: sygnalizacja stanu następuje przy ok pozostałych aktywacji modułowa konstrukcja elektroniczny moduł klamki o różnych średnicach elektroniczny moduł klamki z różnymi protokołami transponderów możliwe otwieranie niskonapięciowe (w przypadku całkowitego rozładowania baterii) za pomocą zewnętrznego źródła prądu poprzez adapter niskonapięciowy (warunek: narzędzie do demontażu dla Logodisk) wkładki połówkowe i dwustronne zgodnie z DIN i DIN EN 1303 nadaje się do montażu w zamkach na wkładki profilowe (w stopniu, w jakim normy mają zastosowanie do systemów elektronicznych) nadaje się do drzwi przeciwpożarowych (nie wymaga otworów montażowych) dopuszczona do różnych zamków antypanicznych klamka mechaniczna do strony wewnętrznej długość klamki ok. 43 mm materiał: mosiądz niklowany różnorodne akcesoria Do zastosowania w zamkach z zabezpieczeniem przed wyjęciem rdzenia dostępny jest odkręcany korpus wkładki. Skraca się go na spodzie po stronie elektroniki o 5 mm.

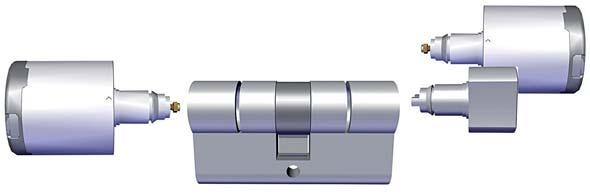

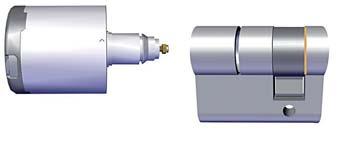

3 TRANSCEIVER hilock 203 Transceiver hilock 203 dostępny jest w trzech wersjach obudowy w obudowie K z łączówką lutowniczą w obudowie K z panelem LSA Plus w obudowie K Dane czytnika RFID elektronicznego modułu klamki przesyłane są do transceivera hilock 203 drogą radiową. Zasięg między tymi komponentami wynosi standardowo 5 m. Transceiver hilock 203 jest łącznikiem między elektronicznym modułem klamki i instalacją sygnalizacji włamania (ISW), z którą połączony jest poprzez com2bus. Dzięki temu transceiver można zamontować w odległości do 1000 m. Transceiver hilock 203 zarządza elektronicznym modułem klamki. W instalacjach sygnalizacji włamania complex 200H/400H można sparametryzować do 8 transceiverów hilock 203. Oprócz tego transceiver oferuje trzy wejścia grup czujek. Wejścia te można sparametryzować stosownie do potrzeb, np. pod czujkę magnetyczną, kontakt rygla, czujnik stłuczenia szkła,. Możliwości konfiguracji Elektroniczny moduł klamki Możliwości konfiguracji wkładki połówkowej Strona zewnętrzna Wkładka dwustronna Wkładka (wymiar zewnętrzny/wewnętrzny) 30 / 10 mm 35 / 10 mm 40 / 10 mm 45 / 10 mm Elektroniczny moduł klamki Wkładka dwustronna, klamka mechaniczna albo rdzeń maskujący Możliwości konfiguracji wkładki dwustronnej Transceiver hilock 203 w obudowie K20 Transceiver hilock 203 z łączówką lutowniczą w obudowie K30 Strona zewnętrzna Wkładka (wymiar zewnętrzny) Wkładka (wymiar wewnętrzny) dodatkowe opcje: wariant antypaniczny (AP) wariant antypaniczny do mech. kluczy specjalnych (APM) Strona wewnętrzna Klamka mechaniczna połączona nieruchomo swobodnie obracana Ø 29,5 mm Ø 34 mm rdzeń maskujący (bez klamki mechanicznej) Transceiver hilock 203 z panelem LSA Plus w obudowie K30

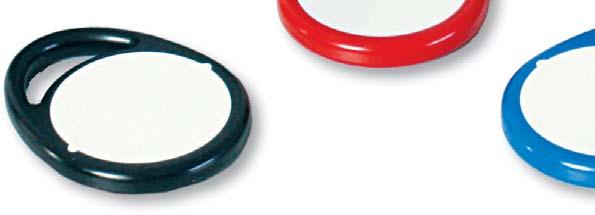

4 ZESTAWIENIE WSZYSTKICH ARTYKUŁÓW Transceiver hilock 203 TU TU Klamka mechaniczna d = 29,5 mm Klamka mechaniczna d = 34 mm Mechaniczny rdzeń maskujący TU 6712-BK TU 6711 Wkładka dwustronna TU 6710 Wkładka dwustronna z funkcją antypaniki TU 6710 AP Wkładka dwustronna z funkcją antypaniki do mechanicznego klucza specjalnego TU 6710 APM Karta serwisowa TU 2350 w obudowie K z łączówką lutowniczą w obudowie K z panelem LSA Plus w obudowie K EM IP 55 Mifare EM IP 66 Mifare połączona nieruchomo swobodnie obracana połączona nieruchomo swobodnie obracana od 30/10 mm 45/10 mm od 26/ 70/70 mm od 30/30 mm 70/70 mm od 30/30 mm 70/70 mm EM Mifare Zestaw kart TU-KS do wymiany baterii / demontażu TU-KS Bateria litowa CR2 (CR15H270) zestaw wykonany jako karta kombinowana EM 4200/Mifare classic 1K Pierścień uszczelniający TU 6771 Narzędzie do wymiany baterii TU 6772 Narzędzie do demontażu dla Logodisk TU 6779 Adapter niskonapięciowy do modułu klamki TU Adapter niskonapięciowy do wszystkich modułów klamki TU 6774 do modułu klamki TU do modułu klamki TU do modułu klamki TU / do modułu klamki TU do modułu klamki TU Klucz mechaniczny APM TU 6381 Za dopłatą odkręcany korpus wkładki do zabezpieczenia przed wyjęciem rdzenia tylko do wkładki dwustronnej TU 6710 A

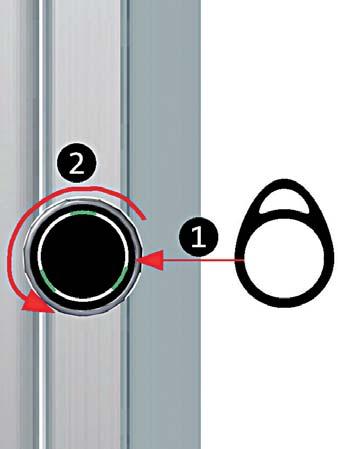

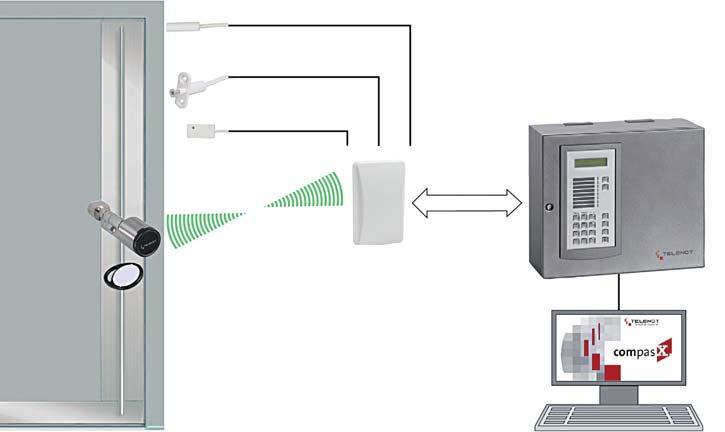

5 ZASADA DZIAŁANIA Właściwości trybu ISW drzwi niewymagające oprzewodowania zastępuje element blokujący i czytnik wygodne zazbrajanie zasięg do 1000 m między centralą CSW a transceiverem hilock 203 połączenie radiowe w paśmie 868 MHz między elektronicznym modułem klamki a transceiverem hilock 203 (standardowy zasięg 5 m) Zasada działania trybu ISW czujka magnetyczna zestyk zaczepu czujka stłuczenia szkła do 320 uprawnień zarządzanych bezpośrednio w centrali CSW dostęp online do uprawnień w centrali CSW poprzez serwis zdalny możliwość zapisania do 96 transponderów awaryjnych bezpośrednio w elektronicznym module klamki CSW complex 200H/400H od firmware 22.xx W trybie ISW można nie tylko otwierać i zamykać drzwi, ale również zazbrajać i rozbrajać instalację sygnalizacji włamania. połączony jest radiowo z transceiverem hilock 203, a ten z instalacją sygnalizacji włamania (ISW). Zaletą takiego połączenia jest fakt, że transpondery są administrowane w instalacji ISW. Poszczególnym uprawnieniom można przydzielić odpowiednie funkcje w programie do parametryzacji ISW. Transponder należy przytrzymać (krótko lub długo) przed czytnikiem RFID elektronicznego modułu klamki. W momencie sprzężenia modułu klamki można otworzyć albo zamknąć drzwi. MG1 MG2 MG3 wkładka cyfrowa stand. 5 m (możliwość podłączenia maks. 8 transceiverów) maks m com2bus oprogramowanie do parametryzacji compasx od wersji 19.7 Zasada działania trybu stand-alone Właściwości trybu stand-alone do 96 uprawnień na jeden elektroniczny moduł klamki zapisywanie uprawnień na wypadek rozładowania baterii akustyczna i optyczna sygnalizacja niskiego poziomu naładowania baterii bezpośrednia parametryzacja i serwis za pomocą karty serwisowej W stanie czuwania elektroniczny moduł klamki nie jest sprzężony z zabierakiem korpusu wkładki. Klamkę można przekręcić, nie powodując reakcji. Czerwone diody na module klamki sygnalizują brak zezwolenia. Należy przytrzymać zaprogramowany transponder przed czytnikiem RFID elektronicznego modułu klamki. Zielona i czerwona dioda na elektronicznym module klamki sygnalizują zezwolenie dla danego transpondera. Jednocześnie następuje sprzężenie klamki z zabierakiem korpusu wkładki. Przekręcając moduł klamki można teraz otworzyć i zamknąć drzwi. Dopóki klamka jest przekręcona, wkładka jest sprzężona. 5 sekund po zwolnieniu klamki następuje automatyczne odsprzężenie wkładki.
