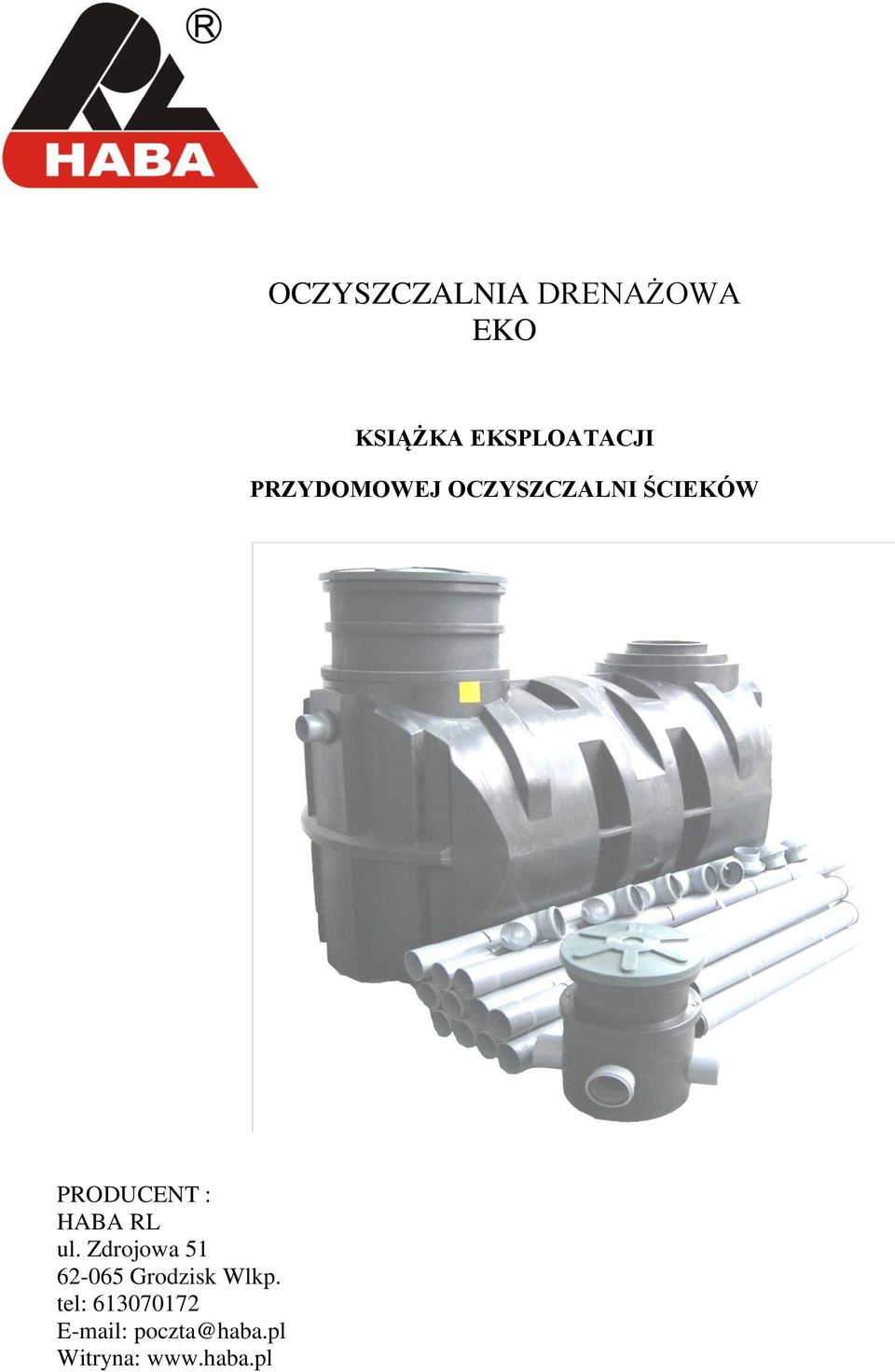

1 OCZYSZCZALNIA DRENAŻOWA EKO KSIĄŻKA EKSPLOATACJI PRZYDOMOWEJ OCZYSZCZALNI ŚCIEKÓW PRODUCENT : HABA RL ul. Zdrojowa Grodzisk Wlkp. tel: poczta@haba.pl Witryna:

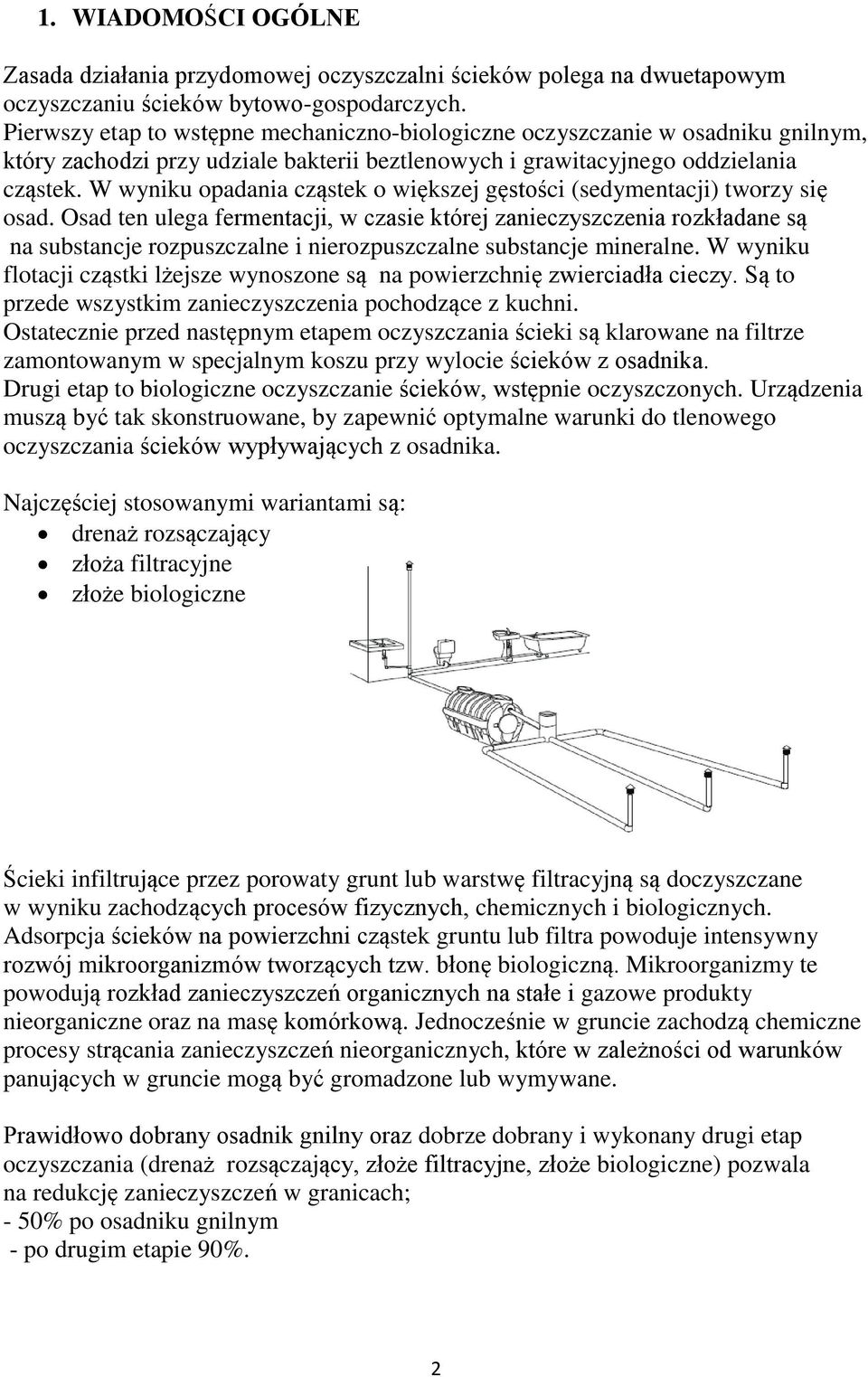

2 1. WIADOMOŚCI OGÓLNE Zasada działania przydomowej oczyszczalni ścieków polega na dwuetapowym oczyszczaniu ścieków bytowo-gospodarczych. Pierwszy etap to wstępne mechaniczno-biologiczne oczyszczanie w osadniku gnilnym, który zachodzi przy udziale bakterii beztlenowych i grawitacyjnego oddzielania cząstek. W wyniku opadania cząstek o większej gęstości (sedymentacji) tworzy się osad. Osad ten ulega fermentacji, w czasie której zanieczyszczenia rozkładane są na substancje rozpuszczalne i nierozpuszczalne substancje mineralne. W wyniku flotacji cząstki lżejsze wynoszone są na powierzchnię zwierciadła cieczy. Są to przede wszystkim zanieczyszczenia pochodzące z kuchni. Ostatecznie przed następnym etapem oczyszczania ścieki są klarowane na filtrze zamontowanym w specjalnym koszu przy wylocie ścieków z osadnika. Drugi etap to biologiczne oczyszczanie ścieków, wstępnie oczyszczonych. Urządzenia muszą być tak skonstruowane, by zapewnić optymalne warunki do tlenowego oczyszczania ścieków wypływających z osadnika. Najczęściej stosowanymi wariantami są: drenaż rozsączający złoża filtracyjne złoże biologiczne Ścieki infiltrujące przez porowaty grunt lub warstwę filtracyjną są doczyszczane w wyniku zachodzących procesów fizycznych, chemicznych i biologicznych. Adsorpcja ścieków na powierzchni cząstek gruntu lub filtra powoduje intensywny rozwój mikroorganizmów tworzących tzw. błonę biologiczną. Mikroorganizmy te powodują rozkład zanieczyszczeń organicznych na stałe i gazowe produkty nieorganiczne oraz na masę komórkową. Jednocześnie w gruncie zachodzą chemiczne procesy strącania zanieczyszczeń nieorganicznych, które w zależności od warunków panujących w gruncie mogą być gromadzone lub wymywane. Prawidłowo dobrany osadnik gnilny oraz dobrze dobrany i wykonany drugi etap oczyszczania (drenaż rozsączający, złoże filtracyjne, złoże biologiczne) pozwala na redukcję zanieczyszczeń w granicach; - 50% po osadniku gnilnym - po drugim etapie 90%. 2

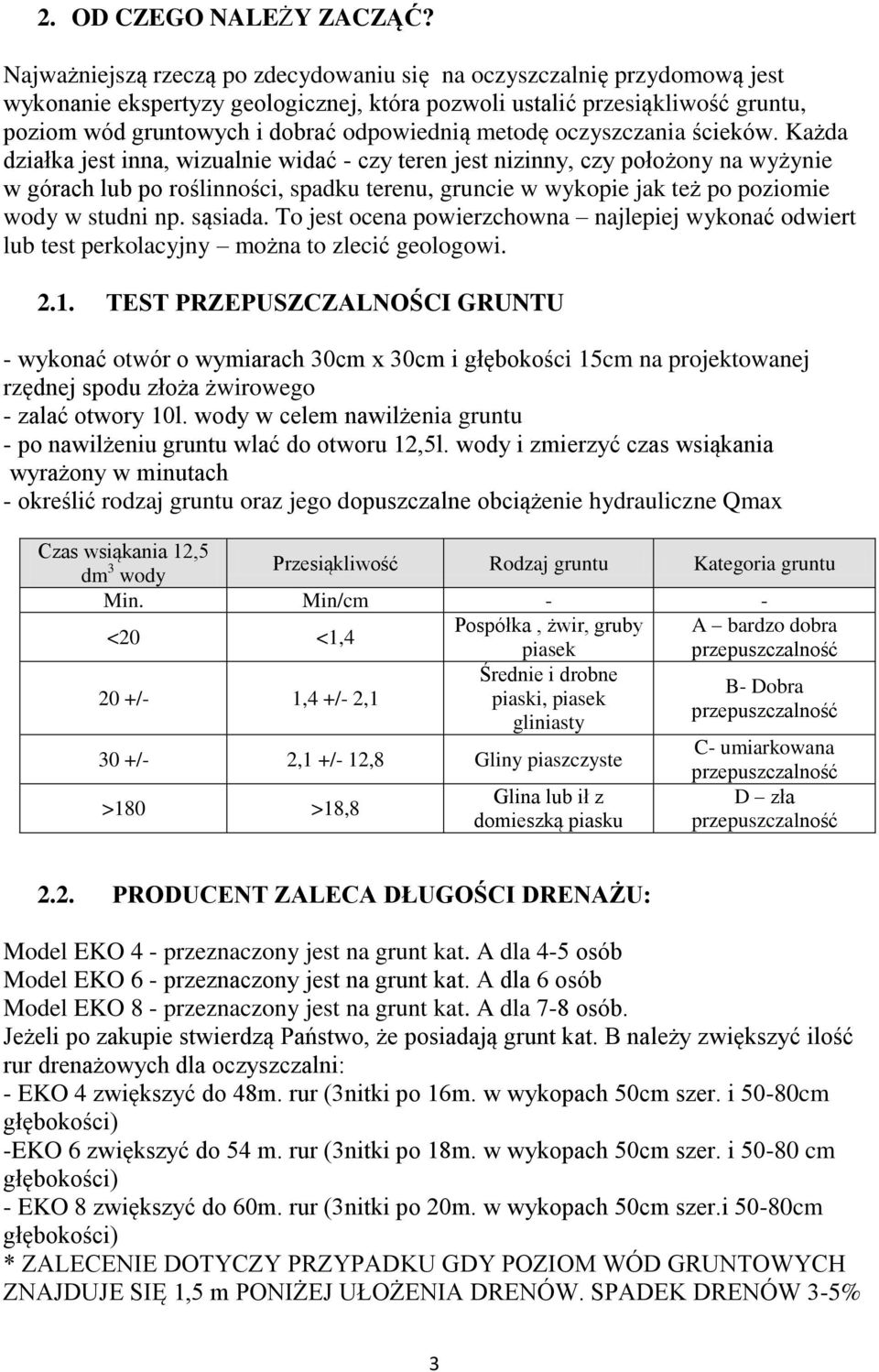

3 2. OD CZEGO NALEŻY ZACZĄĆ? Najważniejszą rzeczą po zdecydowaniu się na oczyszczalnię przydomową jest wykonanie ekspertyzy geologicznej, która pozwoli ustalić przesiąkliwość gruntu, poziom wód gruntowych i dobrać odpowiednią metodę oczyszczania ścieków. Każda działka jest inna, wizualnie widać - czy teren jest nizinny, czy położony na wyżynie w górach lub po roślinności, spadku terenu, gruncie w wykopie jak też po poziomie wody w studni np. sąsiada. To jest ocena powierzchowna najlepiej wykonać odwiert lub test perkolacyjny można to zlecić geologowi TEST PRZEPUSZCZALNOŚCI GRUNTU - wykonać otwór o wymiarach 30cm x 30cm i głębokości 15cm na projektowanej rzędnej spodu złoża żwirowego - zalać otwory 10l. wody w celem nawilżenia gruntu - po nawilżeniu gruntu wlać do otworu 12,5l. wody i zmierzyć czas wsiąkania wyrażony w minutach - określić rodzaj gruntu oraz jego dopuszczalne obciążenie hydrauliczne Qmax Czas wsiąkania 12,5 dm 3 wody Przesiąkliwość Rodzaj gruntu Kategoria gruntu Min. Min/cm - - <20 <1,4 Pospółka, żwir, gruby A bardzo dobra piasek przepuszczalność 20 +/- 1,4 +/- 2,1 Średnie i drobne B- Dobra piaski, piasek przepuszczalność gliniasty 30 +/- 2,1 +/- 12,8 Gliny piaszczyste C- umiarkowana >180 >18,8 Glina lub ił z domieszką piasku przepuszczalność D zła przepuszczalność 2.2. PRODUCENT ZALECA DŁUGOŚCI DRENAŻU: Model EKO 4 - przeznaczony jest na grunt kat. A dla 4-5 osób Model EKO 6 - przeznaczony jest na grunt kat. A dla 6 osób Model EKO 8 - przeznaczony jest na grunt kat. A dla 7-8 osób. Jeżeli po zakupie stwierdzą Państwo, że posiadają grunt kat. B należy zwiększyć ilość rur drenażowych dla oczyszczalni: - EKO 4 zwiększyć do 48m. rur (3nitki po 16m. w wykopach 50cm szer. i 50-80cm głębokości) -EKO 6 zwiększyć do 54 m. rur (3nitki po 18m. w wykopach 50cm szer. i cm głębokości) - EKO 8 zwiększyć do 60m. rur (3nitki po 20m. w wykopach 50cm szer.i 50-80cm głębokości) * ZALECENIE DOTYCZY PRZYPADKU GDY POZIOM WÓD GRUNTOWYCH ZNAJDUJE SIĘ 1,5 m PONIŻEJ UŁOŻENIA DRENÓW. SPADEK DRENÓW 3-5% 3

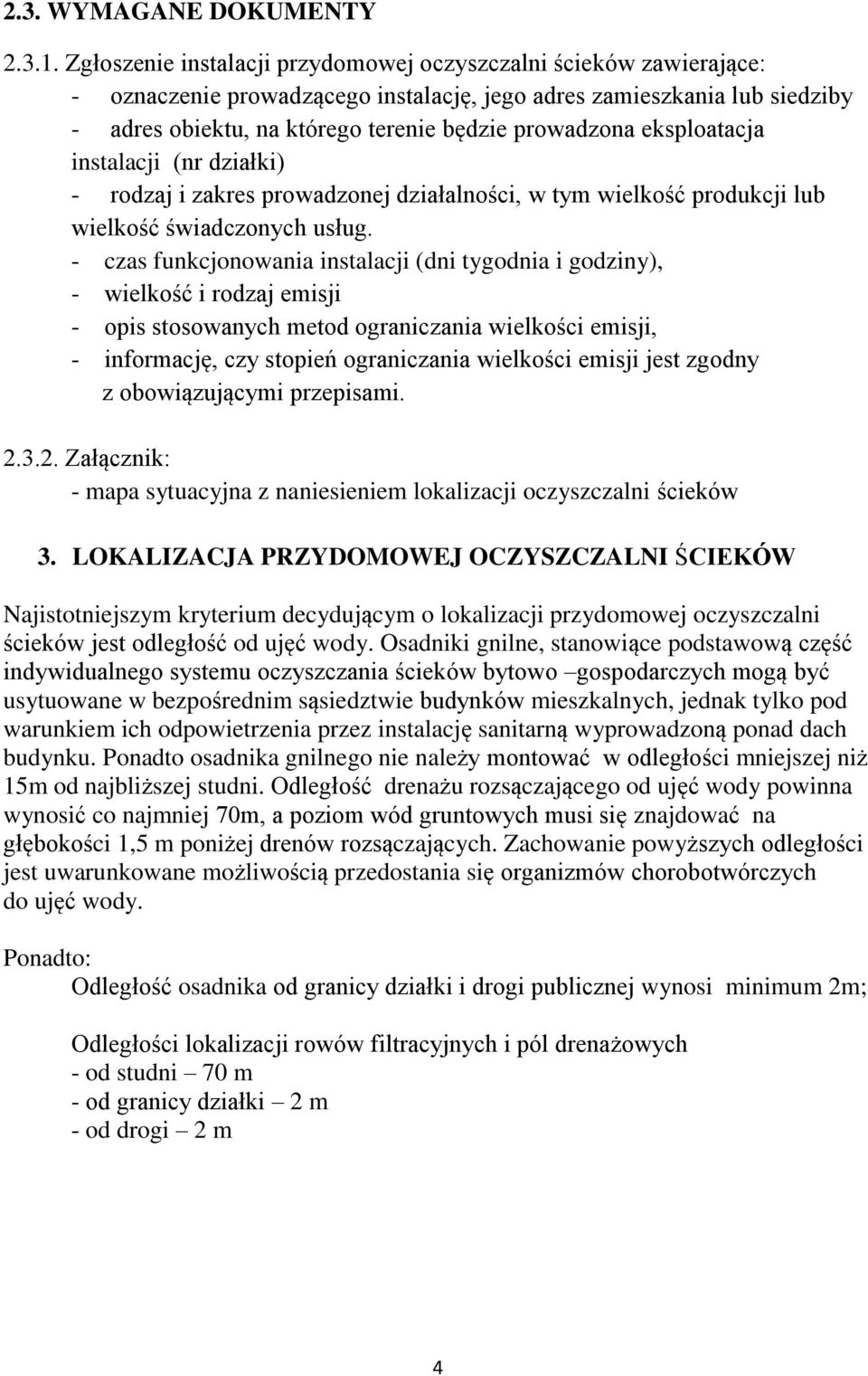

4 2.3. WYMAGANE DOKUMENTY Zgłoszenie instalacji przydomowej oczyszczalni ścieków zawierające: - oznaczenie prowadzącego instalację, jego adres zamieszkania lub siedziby - adres obiektu, na którego terenie będzie prowadzona eksploatacja instalacji (nr działki) - rodzaj i zakres prowadzonej działalności, w tym wielkość produkcji lub wielkość świadczonych usług. - czas funkcjonowania instalacji (dni tygodnia i godziny), - wielkość i rodzaj emisji - opis stosowanych metod ograniczania wielkości emisji, - informację, czy stopień ograniczania wielkości emisji jest zgodny z obowiązującymi przepisami Załącznik: - mapa sytuacyjna z naniesieniem lokalizacji oczyszczalni ścieków 3. LOKALIZACJA PRZYDOMOWEJ OCZYSZCZALNI ŚCIEKÓW Najistotniejszym kryterium decydującym o lokalizacji przydomowej oczyszczalni ścieków jest odległość od ujęć wody. Osadniki gnilne, stanowiące podstawową część indywidualnego systemu oczyszczania ścieków bytowo gospodarczych mogą być usytuowane w bezpośrednim sąsiedztwie budynków mieszkalnych, jednak tylko pod warunkiem ich odpowietrzenia przez instalację sanitarną wyprowadzoną ponad dach budynku. Ponadto osadnika gnilnego nie należy montować w odległości mniejszej niż 15m od najbliższej studni. Odległość drenażu rozsączającego od ujęć wody powinna wynosić co najmniej 70m, a poziom wód gruntowych musi się znajdować na głębokości 1,5 m poniżej drenów rozsączających. Zachowanie powyższych odległości jest uwarunkowane możliwością przedostania się organizmów chorobotwórczych do ujęć wody. Ponadto: Odległość osadnika od granicy działki i drogi publicznej wynosi minimum 2m; Odległości lokalizacji rowów filtracyjnych i pól drenażowych - od studni 70 m - od granicy działki 2 m - od drogi 2 m 4

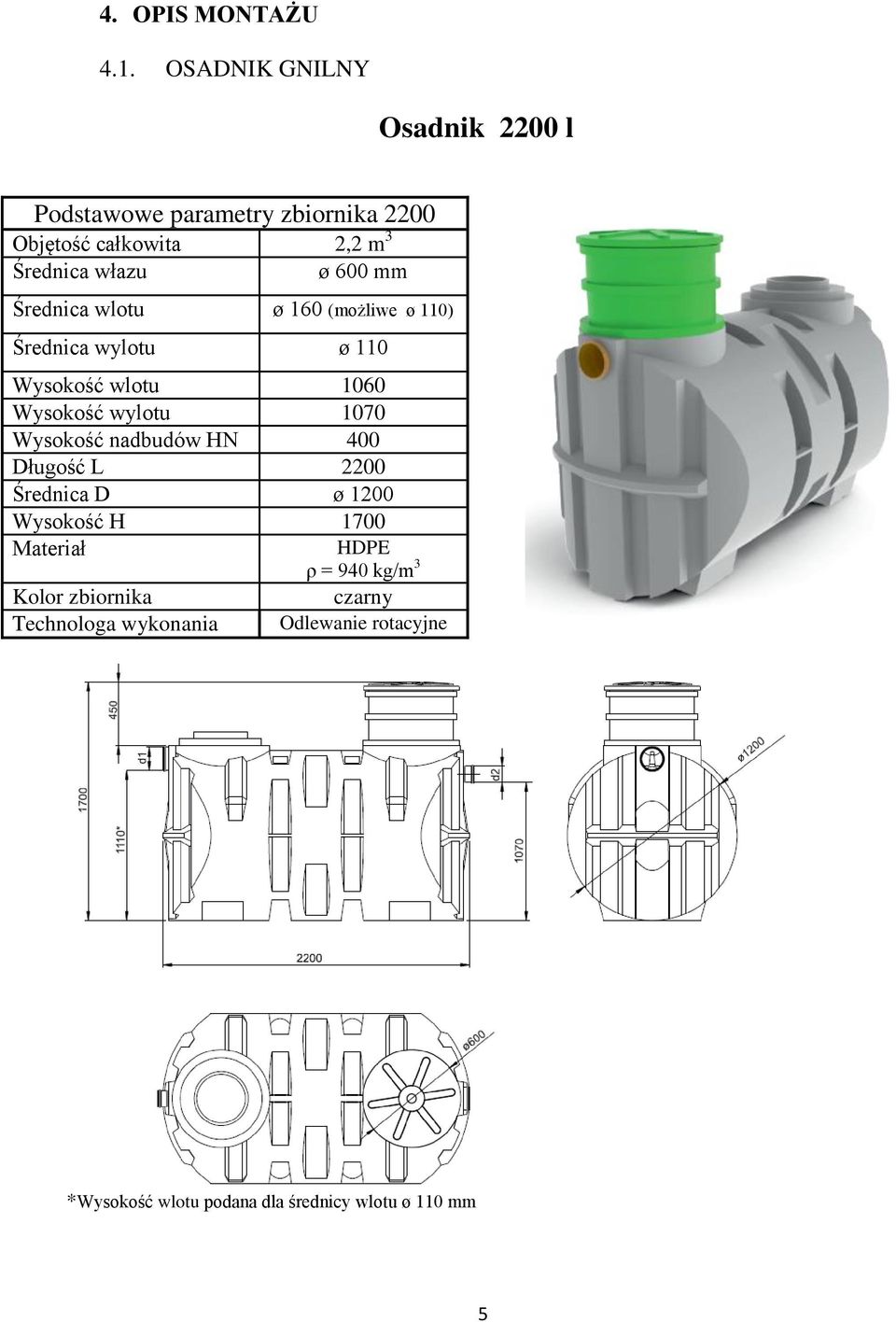

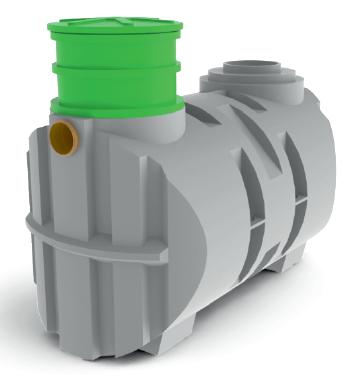

5 4. OPIS MONTAŻU 4.1. OSADNIK GNILNY Osadnik 2200 l Podstawowe parametry zbiornika 2200 Objętość całkowita 2,2 m 3 Średnica włazu ø 600 mm Średnica wlotu ø 160 (możliwe ø 110) Średnica wylotu ø 110 Wysokość wlotu 1060 Wysokość wylotu 1070 Wysokość nadbudów HN 400 Długość L 2200 Średnica D ø 1200 Wysokość H 1700 Materiał HDPE ρ = 940 kg/m 3 Kolor zbiornika czarny Technologa wykonania Odlewanie rotacyjne *Wysokość wlotu podana dla średnicy wlotu ø 110 mm 5

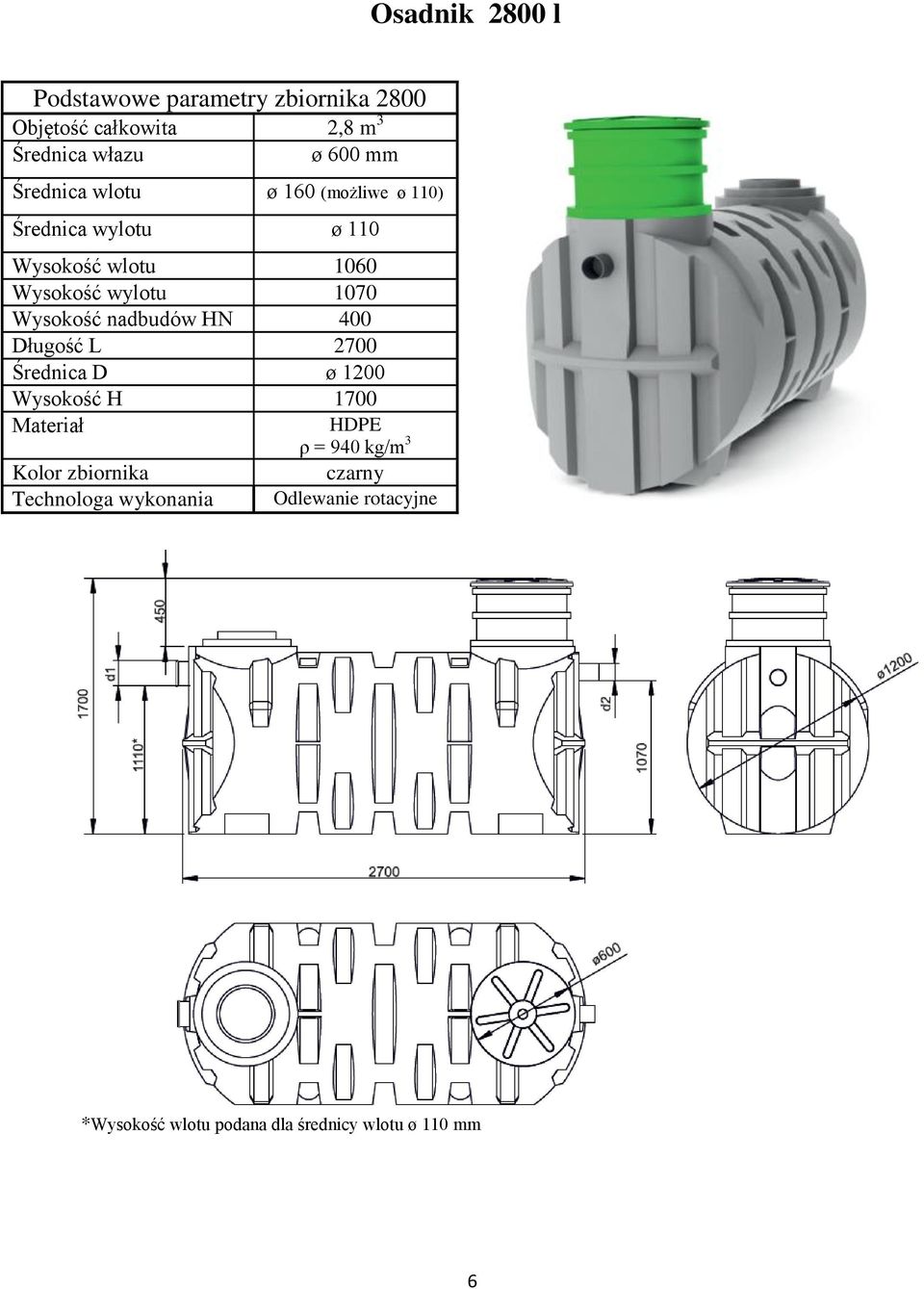

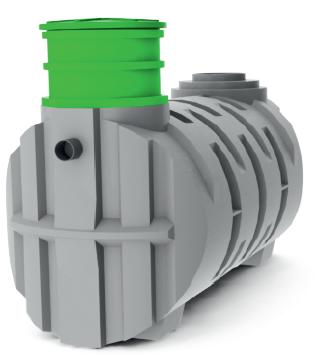

6 Osadnik 2800 l Podstawowe parametry zbiornika 2800 Objętość całkowita 2,8 m 3 Średnica włazu ø 600 mm Średnica wlotu ø 160 (możliwe ø 110) Średnica wylotu ø 110 Wysokość wlotu 1060 Wysokość wylotu 1070 Wysokość nadbudów HN 400 Długość L 2700 Średnica D ø 1200 Wysokość H 1700 Materiał HDPE ρ = 940 kg/m 3 Kolor zbiornika czarny Technologa wykonania Odlewanie rotacyjne *Wysokość wlotu podana dla średnicy wlotu ø 110 mm 6

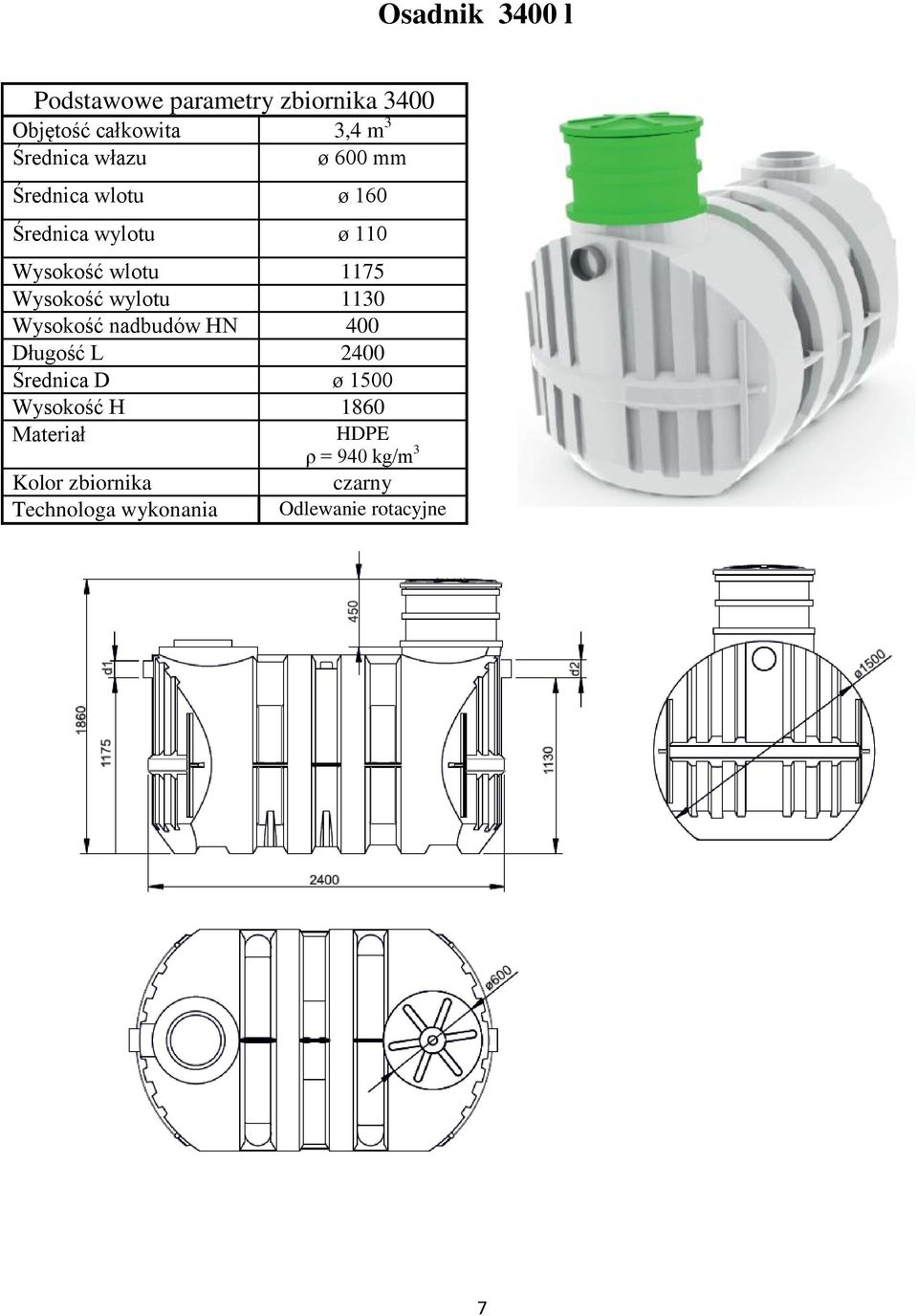

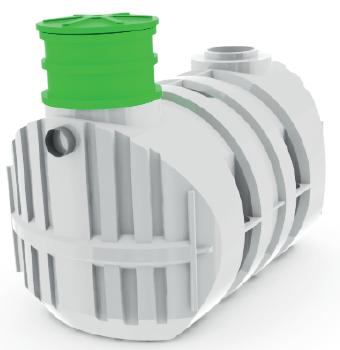

7 Osadnik 3400 l Podstawowe parametry zbiornika 3400 Objętość całkowita 3,4 m 3 Średnica włazu ø 600 mm Średnica wlotu ø 160 Średnica wylotu ø 110 Wysokość wlotu 1175 Wysokość wylotu 1130 Wysokość nadbudów HN 400 Długość L 2400 Średnica D ø 1500 Wysokość H 1860 Materiał HDPE ρ = 940 kg/m 3 Kolor zbiornika czarny Technologa wykonania Odlewanie rotacyjne 7

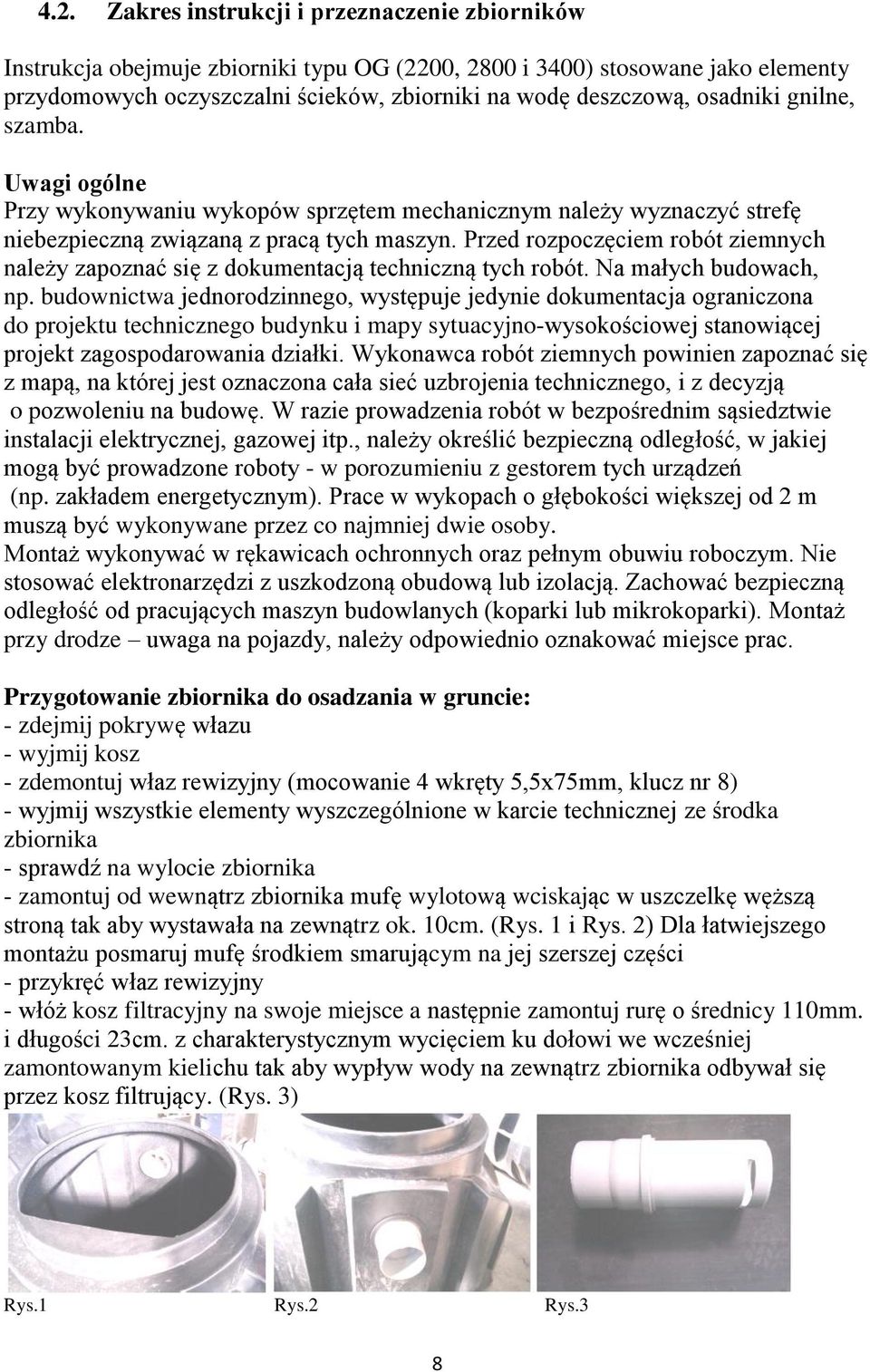

8 4.2. Zakres instrukcji i przeznaczenie zbiorników Instrukcja obejmuje zbiorniki typu OG (2200, 2800 i 3400) stosowane jako elementy przydomowych oczyszczalni ścieków, zbiorniki na wodę deszczową, osadniki gnilne, szamba. Uwagi ogólne Przy wykonywaniu wykopów sprzętem mechanicznym należy wyznaczyć strefę niebezpieczną związaną z pracą tych maszyn. Przed rozpoczęciem robót ziemnych należy zapoznać się z dokumentacją techniczną tych robót. Na małych budowach, np. budownictwa jednorodzinnego, występuje jedynie dokumentacja ograniczona do projektu technicznego budynku i mapy sytuacyjno-wysokościowej stanowiącej projekt zagospodarowania działki. Wykonawca robót ziemnych powinien zapoznać się z mapą, na której jest oznaczona cała sieć uzbrojenia technicznego, i z decyzją o pozwoleniu na budowę. W razie prowadzenia robót w bezpośrednim sąsiedztwie instalacji elektrycznej, gazowej itp., należy określić bezpieczną odległość, w jakiej mogą być prowadzone roboty - w porozumieniu z gestorem tych urządzeń (np. zakładem energetycznym). Prace w wykopach o głębokości większej od 2 m muszą być wykonywane przez co najmniej dwie osoby. Montaż wykonywać w rękawicach ochronnych oraz pełnym obuwiu roboczym. Nie stosować elektronarzędzi z uszkodzoną obudową lub izolacją. Zachować bezpieczną odległość od pracujących maszyn budowlanych (koparki lub mikrokoparki). Montaż przy drodze uwaga na pojazdy, należy odpowiednio oznakować miejsce prac. Przygotowanie zbiornika do osadzania w gruncie: - zdejmij pokrywę włazu - wyjmij kosz - zdemontuj właz rewizyjny (mocowanie 4 wkręty 5,5x75mm, klucz nr 8) - wyjmij wszystkie elementy wyszczególnione w karcie technicznej ze środka zbiornika - sprawdź na wylocie zbiornika - zamontuj od wewnątrz zbiornika mufę wylotową wciskając w uszczelkę węższą stroną tak aby wystawała na zewnątrz ok. 10cm. (Rys. 1 i Rys. 2) Dla łatwiejszego montażu posmaruj mufę środkiem smarującym na jej szerszej części - przykręć właz rewizyjny - włóż kosz filtracyjny na swoje miejsce a następnie zamontuj rurę o średnicy 110mm. i długości 23cm. z charakterystycznym wycięciem ku dołowi we wcześniej zamontowanym kielichu tak aby wypływ wody na zewnątrz zbiornika odbywał się przez kosz filtrujący. (Rys. 3) Rys.1 Rys.2 Rys.3 8

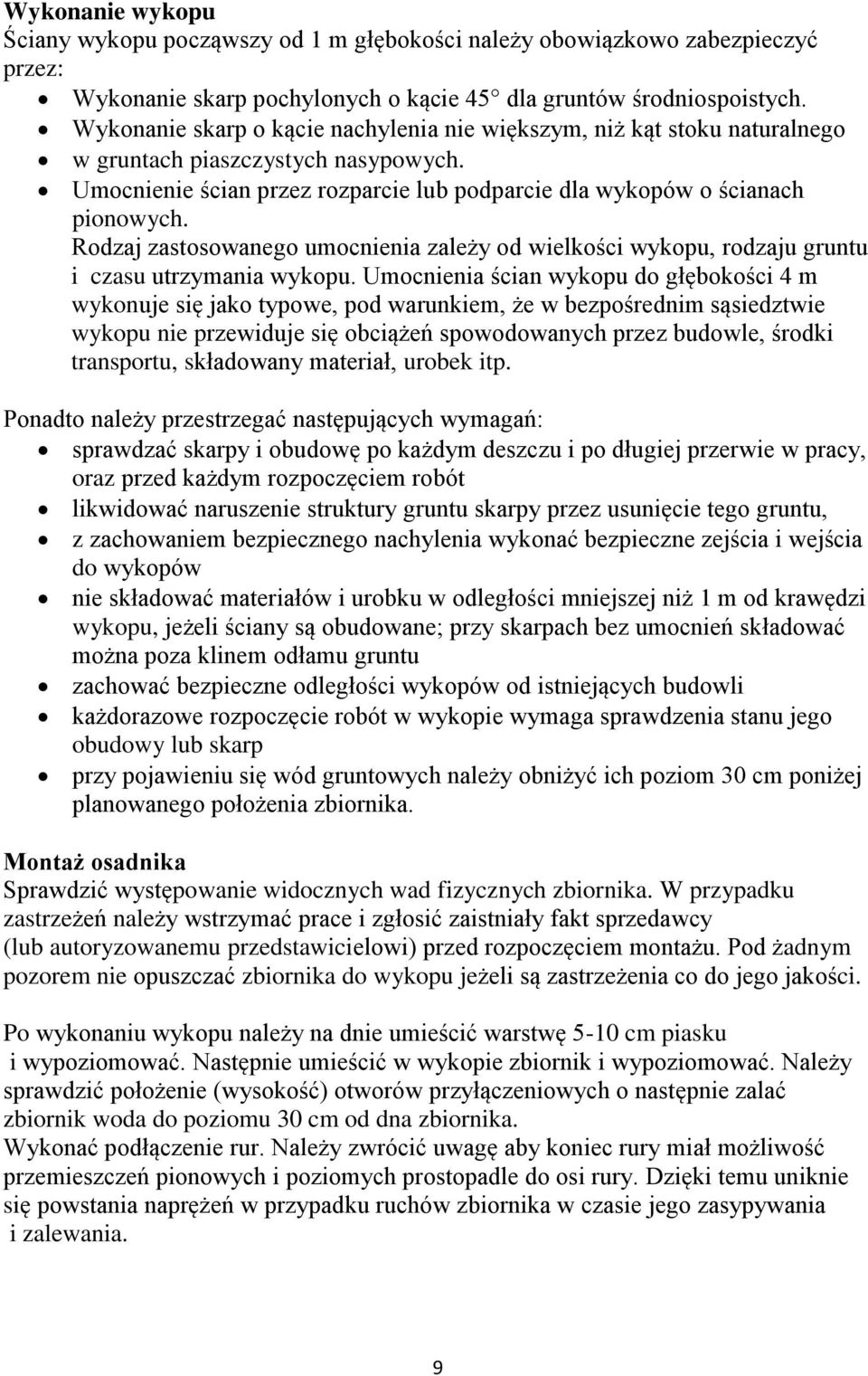

9 Wykonanie wykopu Ściany wykopu począwszy od 1 m głębokości należy obowiązkowo zabezpieczyć przez: Wykonanie skarp pochylonych o kącie 45 dla gruntów środniospoistych. Wykonanie skarp o kącie nachylenia nie większym, niż kąt stoku naturalnego w gruntach piaszczystych nasypowych. Umocnienie ścian przez rozparcie lub podparcie dla wykopów o ścianach pionowych. Rodzaj zastosowanego umocnienia zależy od wielkości wykopu, rodzaju gruntu i czasu utrzymania wykopu. Umocnienia ścian wykopu do głębokości 4 m wykonuje się jako typowe, pod warunkiem, że w bezpośrednim sąsiedztwie wykopu nie przewiduje się obciążeń spowodowanych przez budowle, środki transportu, składowany materiał, urobek itp. Ponadto należy przestrzegać następujących wymagań: sprawdzać skarpy i obudowę po każdym deszczu i po długiej przerwie w pracy, oraz przed każdym rozpoczęciem robót likwidować naruszenie struktury gruntu skarpy przez usunięcie tego gruntu, z zachowaniem bezpiecznego nachylenia wykonać bezpieczne zejścia i wejścia do wykopów nie składować materiałów i urobku w odległości mniejszej niż 1 m od krawędzi wykopu, jeżeli ściany są obudowane; przy skarpach bez umocnień składować można poza klinem odłamu gruntu zachować bezpieczne odległości wykopów od istniejących budowli każdorazowe rozpoczęcie robót w wykopie wymaga sprawdzenia stanu jego obudowy lub skarp przy pojawieniu się wód gruntowych należy obniżyć ich poziom 30 cm poniżej planowanego położenia zbiornika. Montaż osadnika Sprawdzić występowanie widocznych wad fizycznych zbiornika. W przypadku zastrzeżeń należy wstrzymać prace i zgłosić zaistniały fakt sprzedawcy (lub autoryzowanemu przedstawicielowi) przed rozpoczęciem montażu. Pod żadnym pozorem nie opuszczać zbiornika do wykopu jeżeli są zastrzeżenia co do jego jakości. Po wykonaniu wykopu należy na dnie umieścić warstwę 5-10 cm piasku i wypoziomować. Następnie umieścić w wykopie zbiornik i wypoziomować. Należy sprawdzić położenie (wysokość) otworów przyłączeniowych o następnie zalać zbiornik woda do poziomu 30 cm od dna zbiornika. Wykonać podłączenie rur. Należy zwrócić uwagę aby koniec rury miał możliwość przemieszczeń pionowych i poziomych prostopadle do osi rury. Dzięki temu uniknie się powstania naprężeń w przypadku ruchów zbiornika w czasie jego zasypywania i zalewania. 9

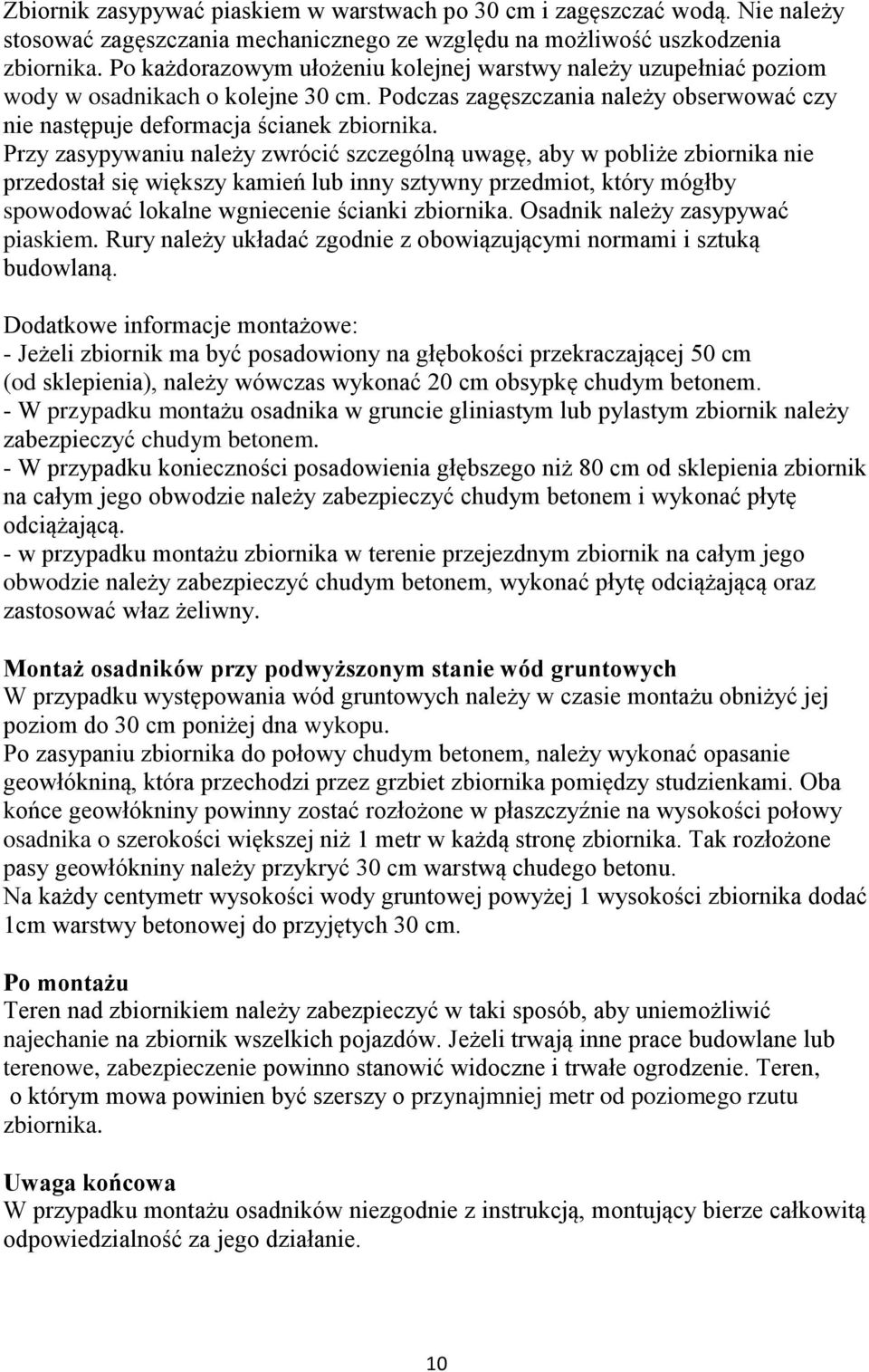

10 Zbiornik zasypywać piaskiem w warstwach po 30 cm i zagęszczać wodą. Nie należy stosować zagęszczania mechanicznego ze względu na możliwość uszkodzenia zbiornika. Po każdorazowym ułożeniu kolejnej warstwy należy uzupełniać poziom wody w osadnikach o kolejne 30 cm. Podczas zagęszczania należy obserwować czy nie następuje deformacja ścianek zbiornika. Przy zasypywaniu należy zwrócić szczególną uwagę, aby w pobliże zbiornika nie przedostał się większy kamień lub inny sztywny przedmiot, który mógłby spowodować lokalne wgniecenie ścianki zbiornika. Osadnik należy zasypywać piaskiem. Rury należy układać zgodnie z obowiązującymi normami i sztuką budowlaną. Dodatkowe informacje montażowe: - Jeżeli zbiornik ma być posadowiony na głębokości przekraczającej 50 cm (od sklepienia), należy wówczas wykonać 20 cm obsypkę chudym betonem. - W przypadku montażu osadnika w gruncie gliniastym lub pylastym zbiornik należy zabezpieczyć chudym betonem. - W przypadku konieczności posadowienia głębszego niż 80 cm od sklepienia zbiornik na całym jego obwodzie należy zabezpieczyć chudym betonem i wykonać płytę odciążającą. - w przypadku montażu zbiornika w terenie przejezdnym zbiornik na całym jego obwodzie należy zabezpieczyć chudym betonem, wykonać płytę odciążającą oraz zastosować właz żeliwny. Montaż osadników przy podwyższonym stanie wód gruntowych W przypadku występowania wód gruntowych należy w czasie montażu obniżyć jej poziom do 30 cm poniżej dna wykopu. Po zasypaniu zbiornika do połowy chudym betonem, należy wykonać opasanie geowłókniną, która przechodzi przez grzbiet zbiornika pomiędzy studzienkami. Oba końce geowłókniny powinny zostać rozłożone w płaszczyźnie na wysokości połowy osadnika o szerokości większej niż 1 metr w każdą stronę zbiornika. Tak rozłożone pasy geowłókniny należy przykryć 30 cm warstwą chudego betonu. Na każdy centymetr wysokości wody gruntowej powyżej 1 wysokości zbiornika dodać 1cm warstwy betonowej do przyjętych 30 cm. Po montażu Teren nad zbiornikiem należy zabezpieczyć w taki sposób, aby uniemożliwić najechanie na zbiornik wszelkich pojazdów. Jeżeli trwają inne prace budowlane lub terenowe, zabezpieczenie powinno stanowić widoczne i trwałe ogrodzenie. Teren, o którym mowa powinien być szerszy o przynajmniej metr od poziomego rzutu zbiornika. Uwaga końcowa W przypadku montażu osadników niezgodnie z instrukcją, montujący bierze całkowitą odpowiedzialność za jego działanie. 10

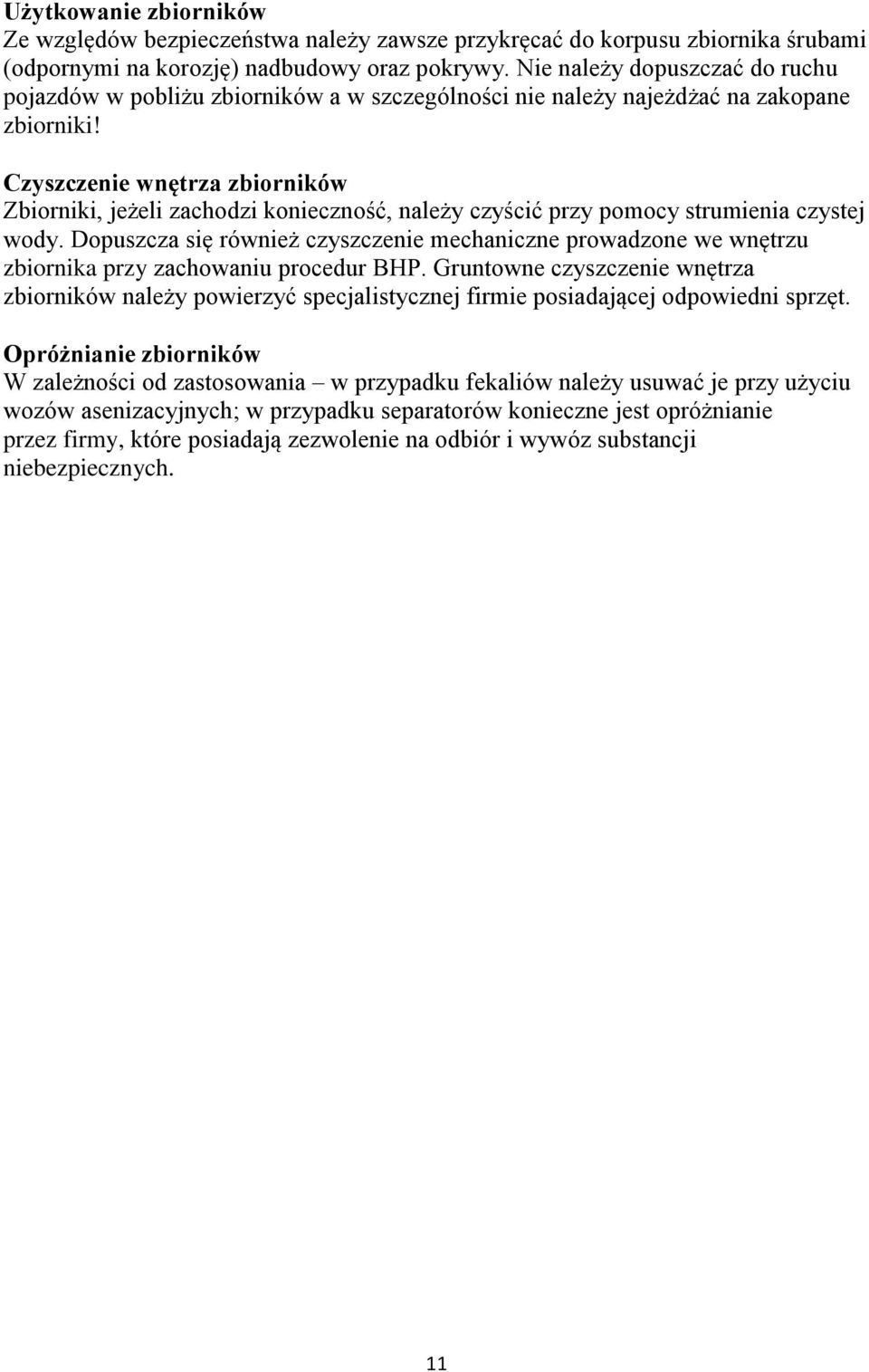

11 Użytkowanie zbiorników Ze względów bezpieczeństwa należy zawsze przykręcać do korpusu zbiornika śrubami (odpornymi na korozję) nadbudowy oraz pokrywy. Nie należy dopuszczać do ruchu pojazdów w pobliżu zbiorników a w szczególności nie należy najeżdżać na zakopane zbiorniki! Czyszczenie wnętrza zbiorników Zbiorniki, jeżeli zachodzi konieczność, należy czyścić przy pomocy strumienia czystej wody. Dopuszcza się również czyszczenie mechaniczne prowadzone we wnętrzu zbiornika przy zachowaniu procedur BHP. Gruntowne czyszczenie wnętrza zbiorników należy powierzyć specjalistycznej firmie posiadającej odpowiedni sprzęt. Opróżnianie zbiorników W zależności od zastosowania w przypadku fekaliów należy usuwać je przy użyciu wozów asenizacyjnych; w przypadku separatorów konieczne jest opróżnianie przez firmy, które posiadają zezwolenie na odbiór i wywóz substancji niebezpiecznych. 11

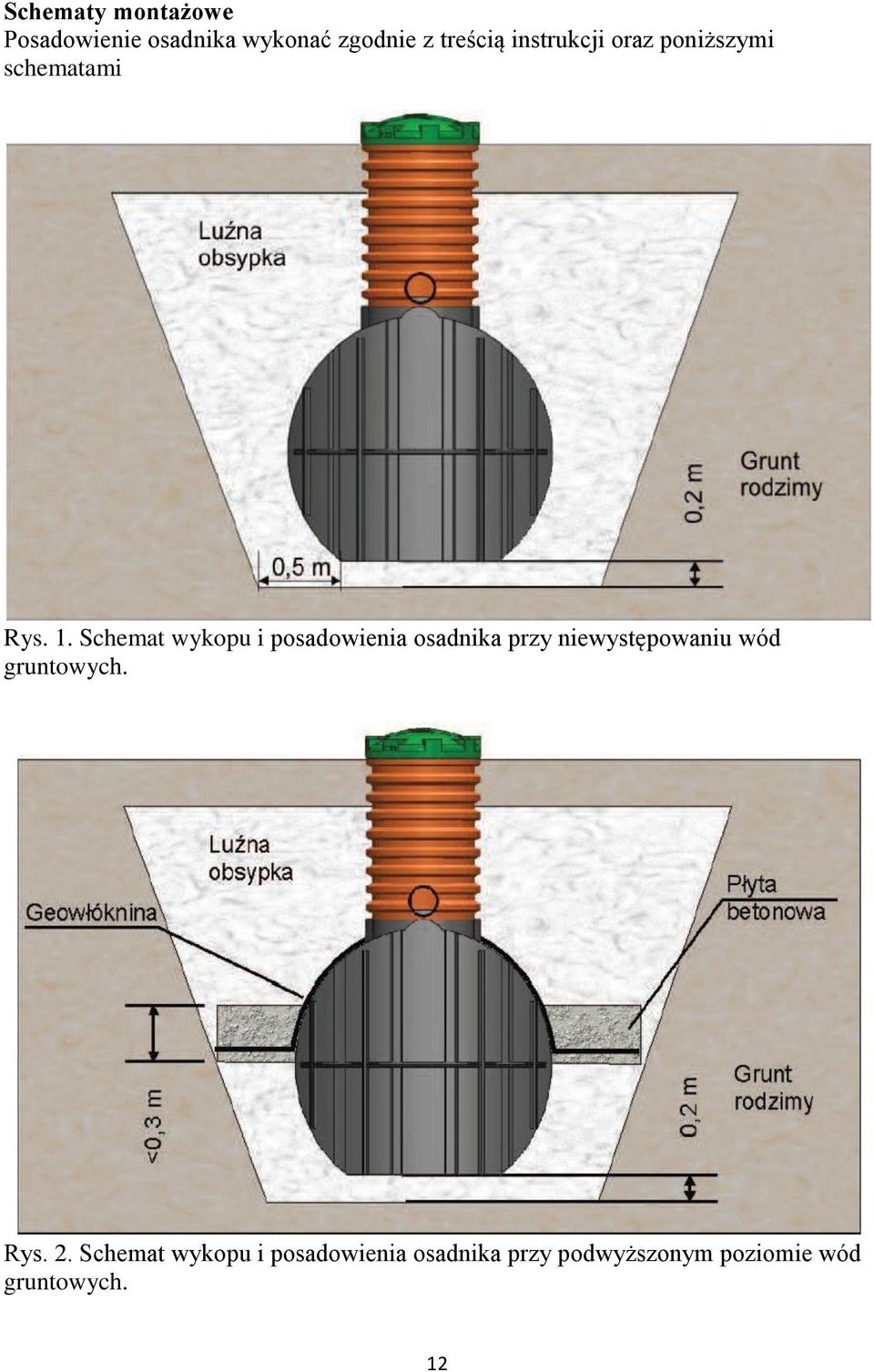

12 Schematy montażowe Posadowienie osadnika wykonać zgodnie z treścią instrukcji oraz poniższymi schematami Rys. 1. Schemat wykopu i posadowienia osadnika przy niewystępowaniu wód gruntowych. Rys. 2. Schemat wykopu i posadowienia osadnika przy podwyższonym poziomie wód gruntowych. 12

13 4.3. DRENAŻ ROZSĄCZAJĄCY Drenaż rozsączający stanowi układ podziemnych perforowanych drenów wprowadzających mechanicznie oczyszczone ścieki do gruntu w celu dalszego ich biologicznego oczyszczenia. Ścieki infiltrujące przez porowaty grunt są oczyszczane w wyniku zachodzących procesów fizycznych biologicznych i chemicznych. Adsorbcja zanieczyszczeń na powierzchni cząstek gruntu powoduje intensywny rozwój mikroorganizmów tworzących tzw. błonę biologiczną, która odpowiada za rozkład zanieczyszczeń organicznych. Głębokość wykopu pod drenaż rozsączający uzależniona jest od poziomu posadowienia osadnika gnilnego. Po wyrównaniu dna wykopu nie ubijać dna i wysypać warstwę żwiru o granulacji 16-32mm i wysokości 30-60cm. Im wyższa warstwa żwiru tym większa żywotność. Na wykonanej warstwie należy ułożyć komplet rur perforowanych ze spadkiem 2-5% a następnie obsypać rury żwirem tak aby były przykryte. Na tak przygotowany drenaż rozwinąć geowłókninę i przysypać warstwą ziemi WENTYLACJA OSADNIKA GNILNEGO Procesy fermentacji beztlenowej zachodzące wewnątrz osadnika są źródłem gazów, takich jak: siarkowodór, metan, dwutlenek węgla, które muszą być odprowadzane z przestrzeni powietrznej zawartej między poziomem ścieków, a sklepieniem osadnika. Sprawnie działająca wentylacja osadnika możliwa jest przez zastosowanie: - wyprowadzenie komina wentylacyjnego na poziomie kanalizacyjnym ponad dach budynku - umieszczenie wylotu gazów w formie trójnika na rurze wylotowej ścieków przed osadnikiem i odprowadzenie drogą powrotną na dach budynku 5. ROZRUCH OCZYSZCZALNI Po zmontowaniu instalacji, należy sprawdzić jeszcze raz drogę przepływu ścieków i dodać dawkę inicjującą aktywatora biologicznego poprzez wsypanie do domowych urządzeń sanitarnych, lub wprowadzić szczep bakterii (osad) z innego dobrze pracującego osadnika. W czasie eksploatacji urządzeń nie wolno wprowadzać do kanalizacji żadnych środków żrących i kwasów np. solnego, siarkowego oraz silnych detergentów, które spowodują wyniszczenie flory bakteryjnej znajdującej się w osadniku. Bakterie, które znajduję się wewnątrz osadnika, są podstawą jego prawidłowego działania. 13

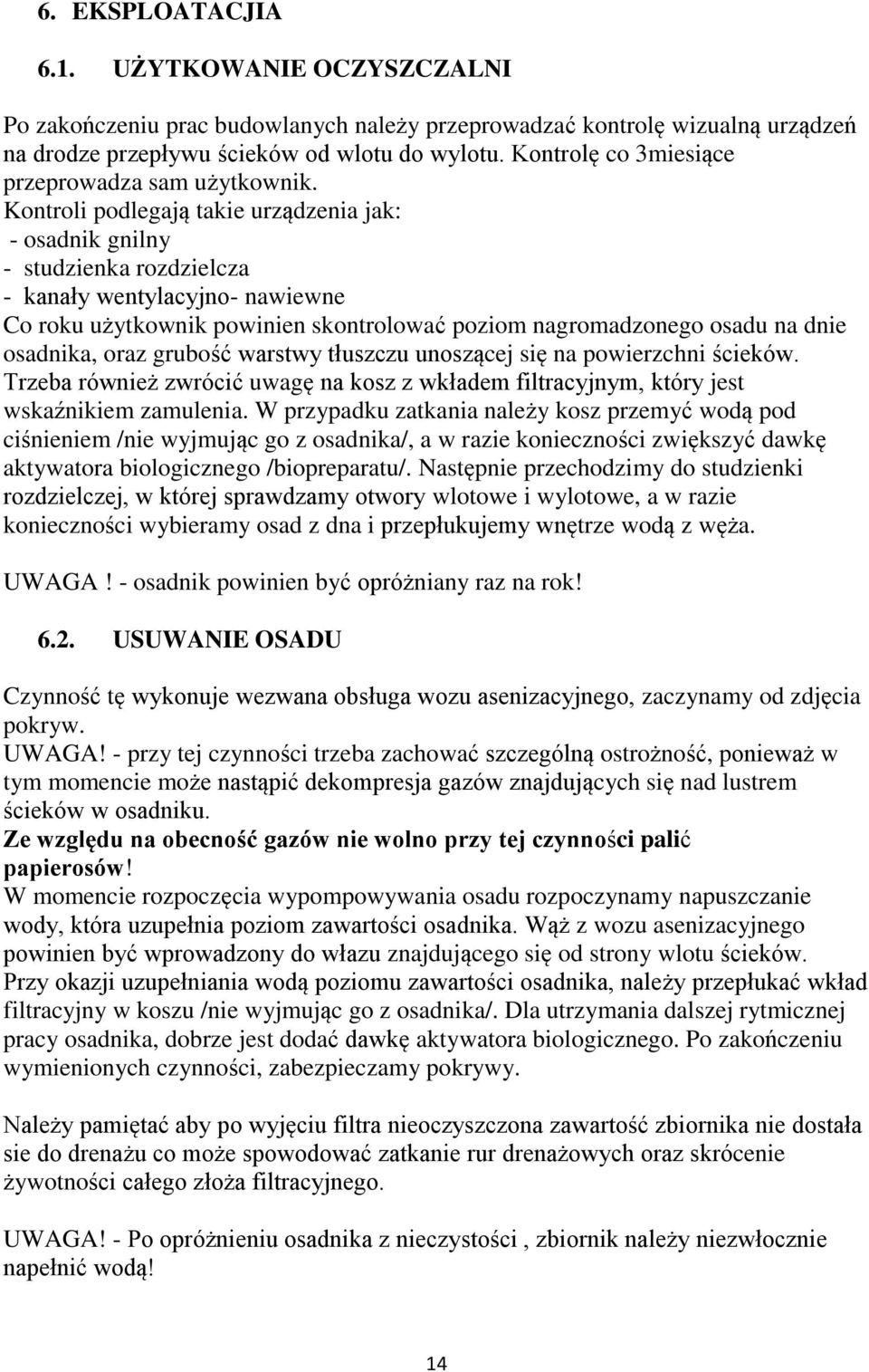

14 6. EKSPLOATACJIA 6.1. UŻYTKOWANIE OCZYSZCZALNI Po zakończeniu prac budowlanych należy przeprowadzać kontrolę wizualną urządzeń na drodze przepływu ścieków od wlotu do wylotu. Kontrolę co 3miesiące przeprowadza sam użytkownik. Kontroli podlegają takie urządzenia jak: - osadnik gnilny - studzienka rozdzielcza - kanały wentylacyjno- nawiewne Co roku użytkownik powinien skontrolować poziom nagromadzonego osadu na dnie osadnika, oraz grubość warstwy tłuszczu unoszącej się na powierzchni ścieków. Trzeba również zwrócić uwagę na kosz z wkładem filtracyjnym, który jest wskaźnikiem zamulenia. W przypadku zatkania należy kosz przemyć wodą pod ciśnieniem /nie wyjmując go z osadnika/, a w razie konieczności zwiększyć dawkę aktywatora biologicznego /biopreparatu/. Następnie przechodzimy do studzienki rozdzielczej, w której sprawdzamy otwory wlotowe i wylotowe, a w razie konieczności wybieramy osad z dna i przepłukujemy wnętrze wodą z węża. UWAGA! - osadnik powinien być opróżniany raz na rok! 6.2. USUWANIE OSADU Czynność tę wykonuje wezwana obsługa wozu asenizacyjnego, zaczynamy od zdjęcia pokryw. UWAGA! - przy tej czynności trzeba zachować szczególną ostrożność, ponieważ w tym momencie może nastąpić dekompresja gazów znajdujących się nad lustrem ścieków w osadniku. Ze względu na obecność gazów nie wolno przy tej czynności palić papierosów! W momencie rozpoczęcia wypompowywania osadu rozpoczynamy napuszczanie wody, która uzupełnia poziom zawartości osadnika. Wąż z wozu asenizacyjnego powinien być wprowadzony do włazu znajdującego się od strony wlotu ścieków. Przy okazji uzupełniania wodą poziomu zawartości osadnika, należy przepłukać wkład filtracyjny w koszu /nie wyjmując go z osadnika/. Dla utrzymania dalszej rytmicznej pracy osadnika, dobrze jest dodać dawkę aktywatora biologicznego. Po zakończeniu wymienionych czynności, zabezpieczamy pokrywy. Należy pamiętać aby po wyjęciu filtra nieoczyszczona zawartość zbiornika nie dostała sie do drenażu co może spowodować zatkanie rur drenażowych oraz skrócenie żywotności całego złoża filtracyjnego. UWAGA! - Po opróżnieniu osadnika z nieczystości, zbiornik należy niezwłocznie napełnić wodą! 14

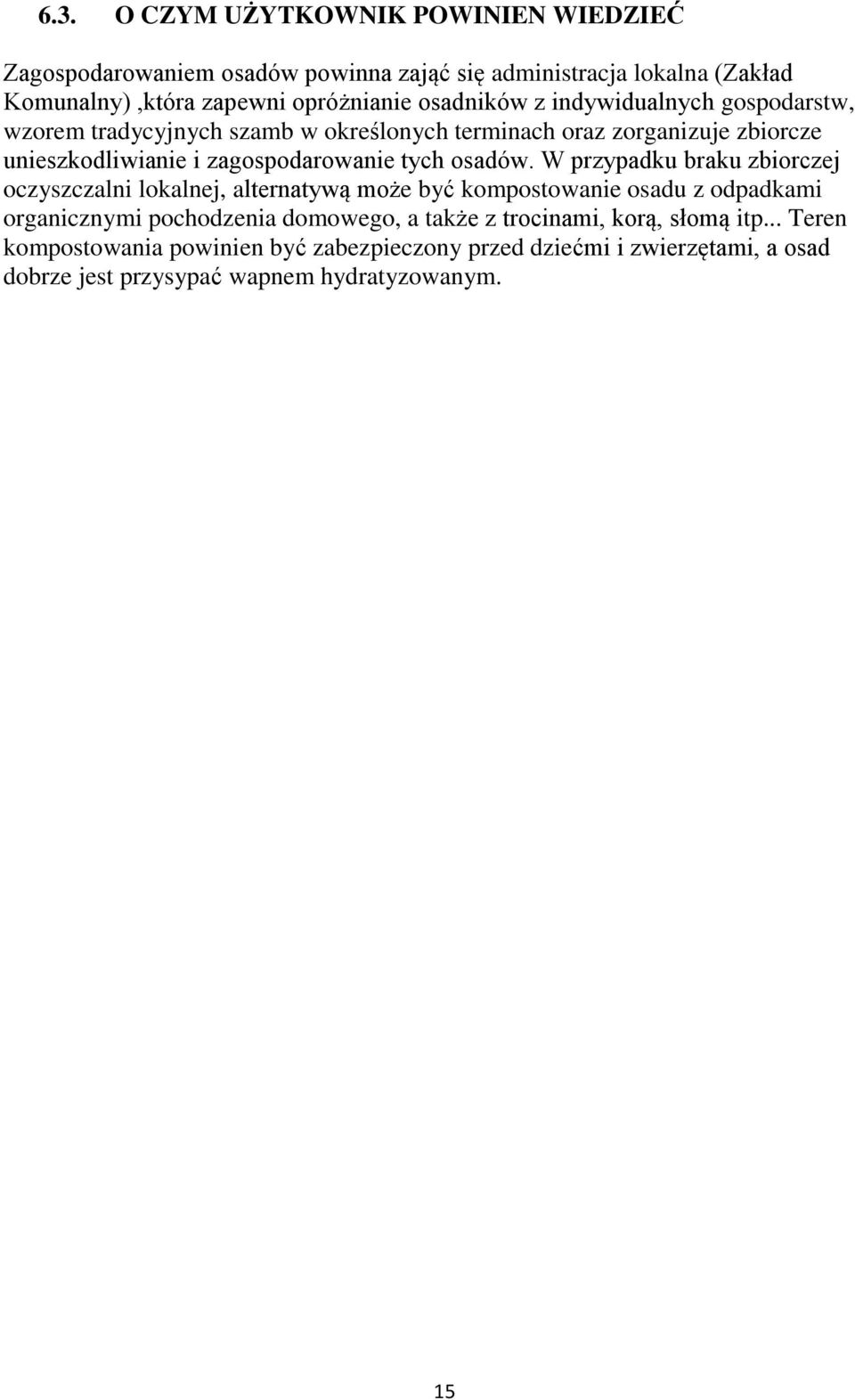

15 6.3. O CZYM UŻYTKOWNIK POWINIEN WIEDZIEĆ Zagospodarowaniem osadów powinna zająć się administracja lokalna (Zakład Komunalny),która zapewni opróżnianie osadników z indywidualnych gospodarstw, wzorem tradycyjnych szamb w określonych terminach oraz zorganizuje zbiorcze unieszkodliwianie i zagospodarowanie tych osadów. W przypadku braku zbiorczej oczyszczalni lokalnej, alternatywą może być kompostowanie osadu z odpadkami organicznymi pochodzenia domowego, a także z trocinami, korą, słomą itp... Teren kompostowania powinien być zabezpieczony przed dziećmi i zwierzętami, a osad dobrze jest przysypać wapnem hydratyzowanym. 15

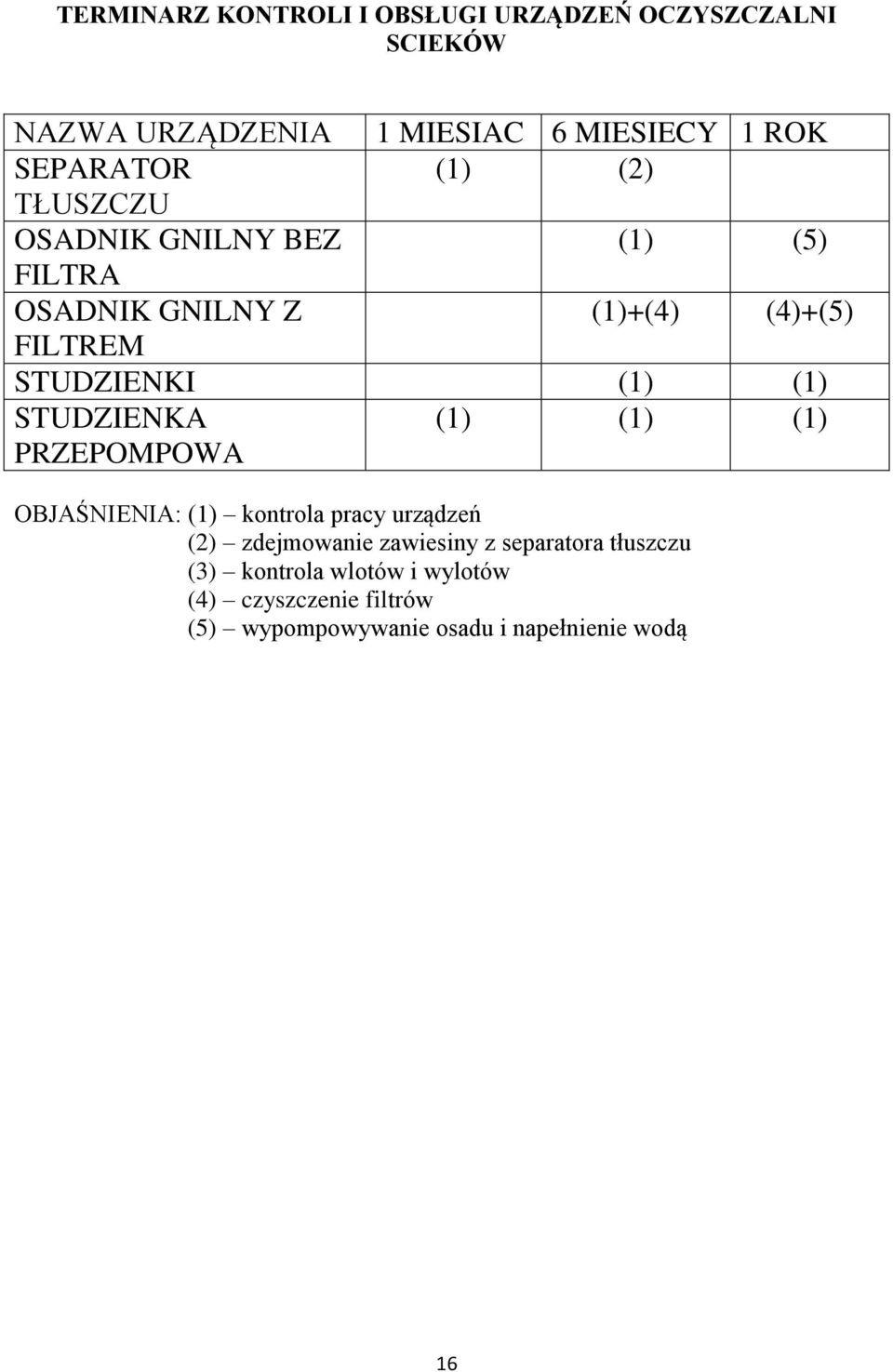

16 TERMINARZ KONTROLI I OBSŁUGI URZĄDZEŃ OCZYSZCZALNI SCIEKÓW NAZWA URZĄDZENIA 1 MIESIAC 6 MIESIECY 1 ROK SEPARATOR (1) (2) TŁUSZCZU OSADNIK GNILNY BEZ (1) (5) FILTRA OSADNIK GNILNY Z (1)+(4) (4)+(5) FILTREM STUDZIENKI (1) (1) STUDZIENKA PRZEPOMPOWA (1) (1) (1) OBJAŚNIENIA: (1) kontrola pracy urządzeń (2) zdejmowanie zawiesiny z separatora tłuszczu (3) kontrola wlotów i wylotów (4) czyszczenie filtrów (5) wypompowywanie osadu i napełnienie wodą 16

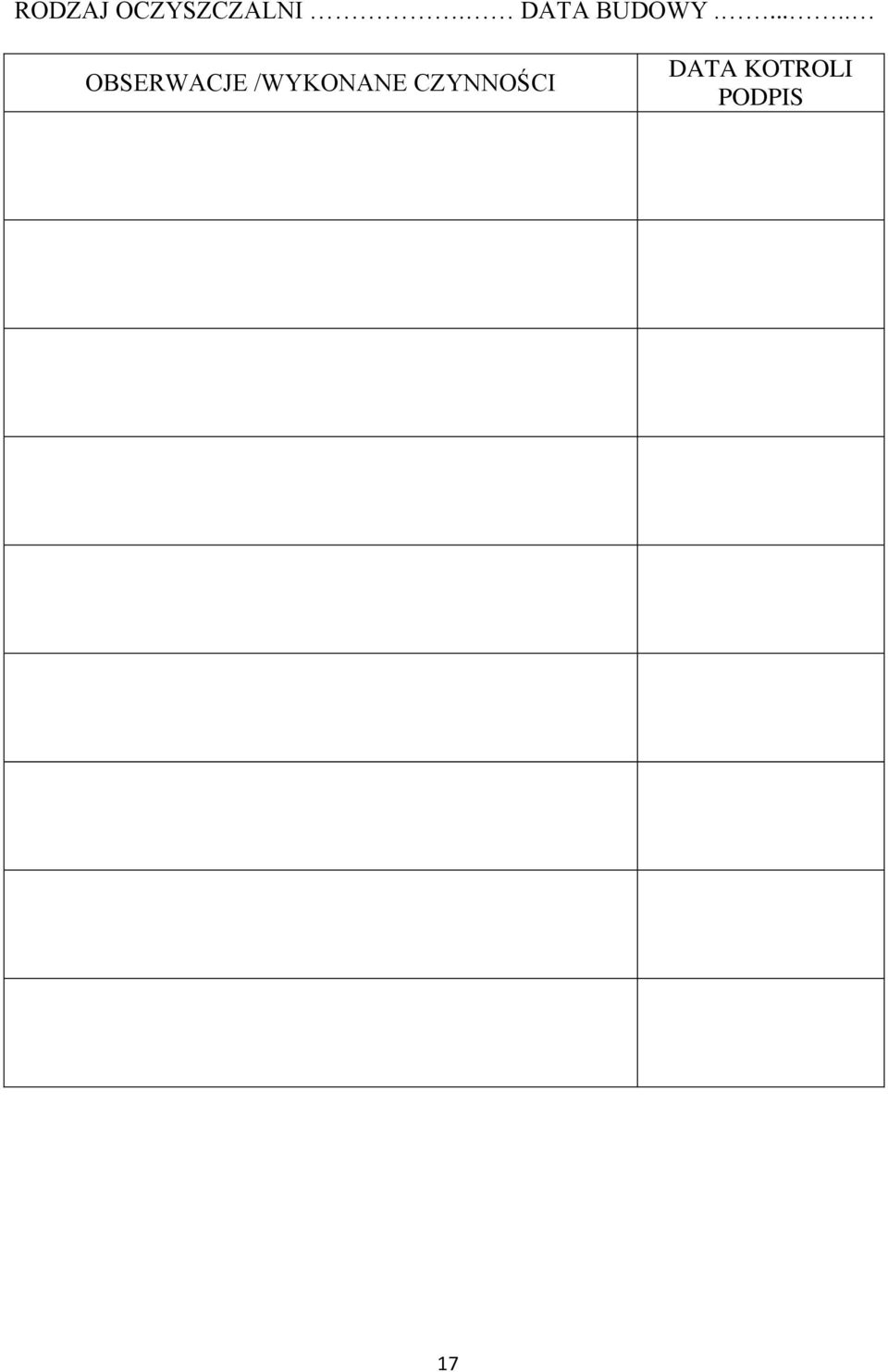

17 RODZAJ OCZYSZCZALNI. DATA BUDOWY OBSERWACJE /WYKONANE CZYNNOŚCI DATA KOTROLI PODPIS 17

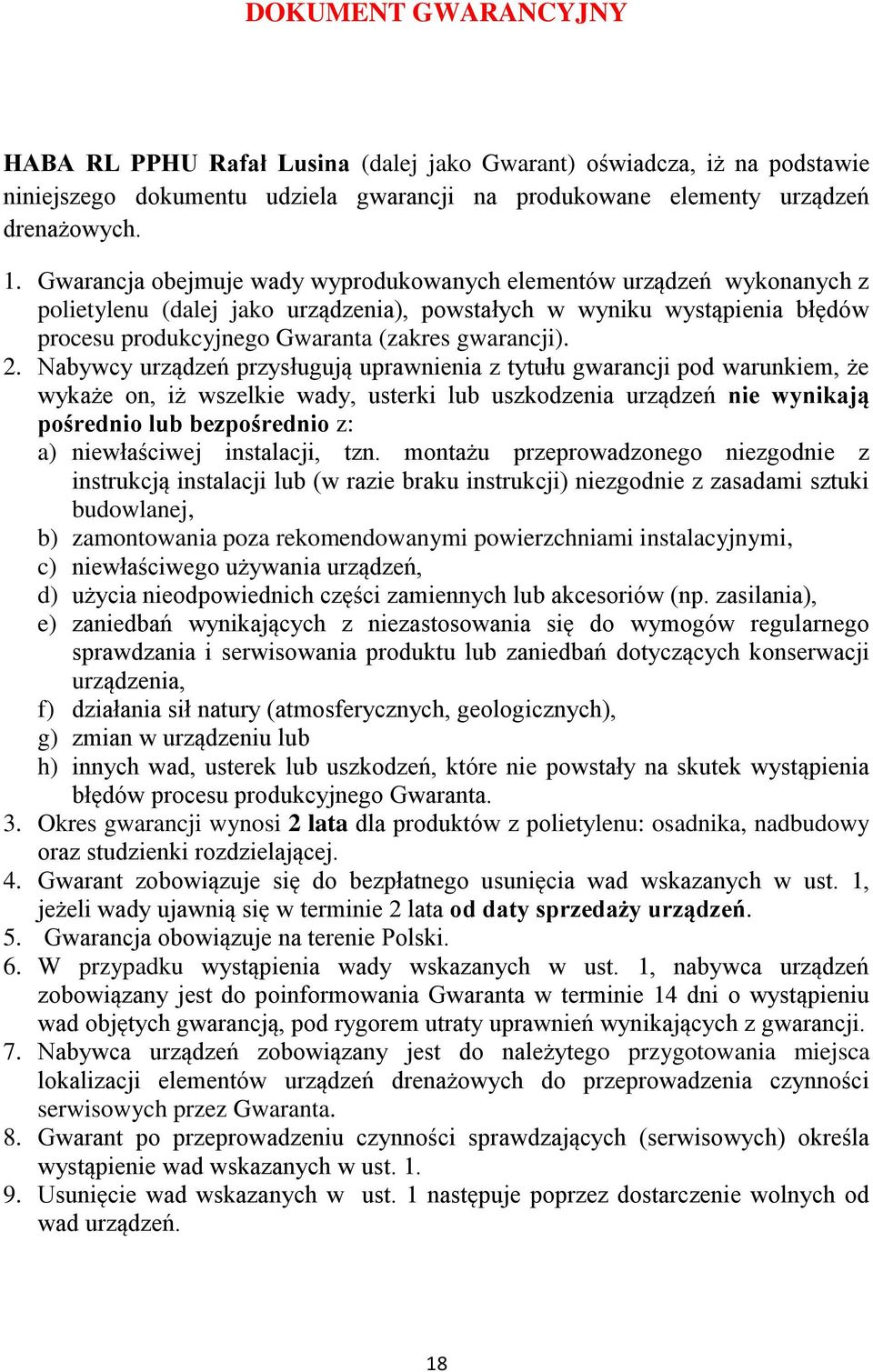

18 DOKUMENT GWARANCYJNY HABA RL PPHU Rafał Lusina (dalej jako Gwarant) oświadcza, iż na podstawie niniejszego dokumentu udziela gwarancji na produkowane elementy urządzeń drenażowych. 1. Gwarancja obejmuje wady wyprodukowanych elementów urządzeń wykonanych z polietylenu (dalej jako urządzenia), powstałych w wyniku wystąpienia błędów procesu produkcyjnego Gwaranta (zakres gwarancji). 2. Nabywcy urządzeń przysługują uprawnienia z tytułu gwarancji pod warunkiem, że wykaże on, iż wszelkie wady, usterki lub uszkodzenia urządzeń nie wynikają pośrednio lub bezpośrednio z: a) niewłaściwej instalacji, tzn. montażu przeprowadzonego niezgodnie z instrukcją instalacji lub (w razie braku instrukcji) niezgodnie z zasadami sztuki budowlanej, b) zamontowania poza rekomendowanymi powierzchniami instalacyjnymi, c) niewłaściwego używania urządzeń, d) użycia nieodpowiednich części zamiennych lub akcesoriów (np. zasilania), e) zaniedbań wynikających z niezastosowania się do wymogów regularnego sprawdzania i serwisowania produktu lub zaniedbań dotyczących konserwacji urządzenia, f) działania sił natury (atmosferycznych, geologicznych), g) zmian w urządzeniu lub h) innych wad, usterek lub uszkodzeń, które nie powstały na skutek wystąpienia błędów procesu produkcyjnego Gwaranta. 3. Okres gwarancji wynosi 2 lata dla produktów z polietylenu: osadnika, nadbudowy oraz studzienki rozdzielającej. 4. Gwarant zobowiązuje się do bezpłatnego usunięcia wad wskazanych w ust. 1, jeżeli wady ujawnią się w terminie 2 lata od daty sprzedaży urządzeń. 5. Gwarancja obowiązuje na terenie Polski. 6. W przypadku wystąpienia wady wskazanych w ust. 1, nabywca urządzeń zobowiązany jest do poinformowania Gwaranta w terminie 14 dni o wystąpieniu wad objętych gwarancją, pod rygorem utraty uprawnień wynikających z gwarancji. 7. Nabywca urządzeń zobowiązany jest do należytego przygotowania miejsca lokalizacji elementów urządzeń drenażowych do przeprowadzenia czynności serwisowych przez Gwaranta. 8. Gwarant po przeprowadzeniu czynności sprawdzających (serwisowych) określa wystąpienie wad wskazanych w ust Usunięcie wad wskazanych w ust. 1 następuje poprzez dostarczenie wolnych od wad urządzeń. 18

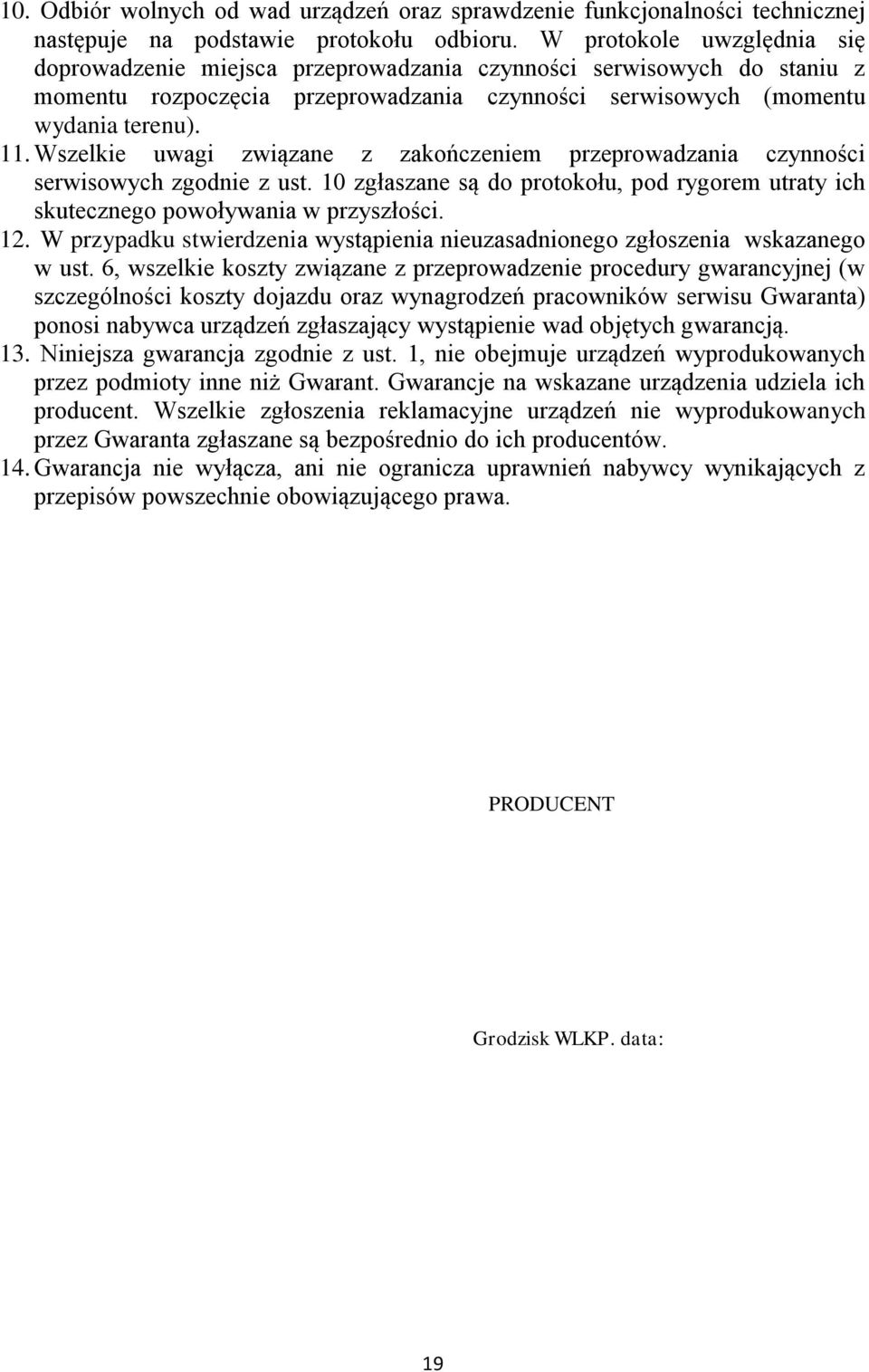

19 10. Odbiór wolnych od wad urządzeń oraz sprawdzenie funkcjonalności technicznej następuje na podstawie protokołu odbioru. W protokole uwzględnia się doprowadzenie miejsca przeprowadzania czynności serwisowych do staniu z momentu rozpoczęcia przeprowadzania czynności serwisowych (momentu wydania terenu). 11. Wszelkie uwagi związane z zakończeniem przeprowadzania czynności serwisowych zgodnie z ust. 10 zgłaszane są do protokołu, pod rygorem utraty ich skutecznego powoływania w przyszłości. 12. W przypadku stwierdzenia wystąpienia nieuzasadnionego zgłoszenia wskazanego w ust. 6, wszelkie koszty związane z przeprowadzenie procedury gwarancyjnej (w szczególności koszty dojazdu oraz wynagrodzeń pracowników serwisu Gwaranta) ponosi nabywca urządzeń zgłaszający wystąpienie wad objętych gwarancją. 13. Niniejsza gwarancja zgodnie z ust. 1, nie obejmuje urządzeń wyprodukowanych przez podmioty inne niż Gwarant. Gwarancje na wskazane urządzenia udziela ich producent. Wszelkie zgłoszenia reklamacyjne urządzeń nie wyprodukowanych przez Gwaranta zgłaszane są bezpośrednio do ich producentów. 14. Gwarancja nie wyłącza, ani nie ogranicza uprawnień nabywcy wynikających z przepisów powszechnie obowiązującego prawa. PRODUCENT Grodzisk WLKP. data: 19

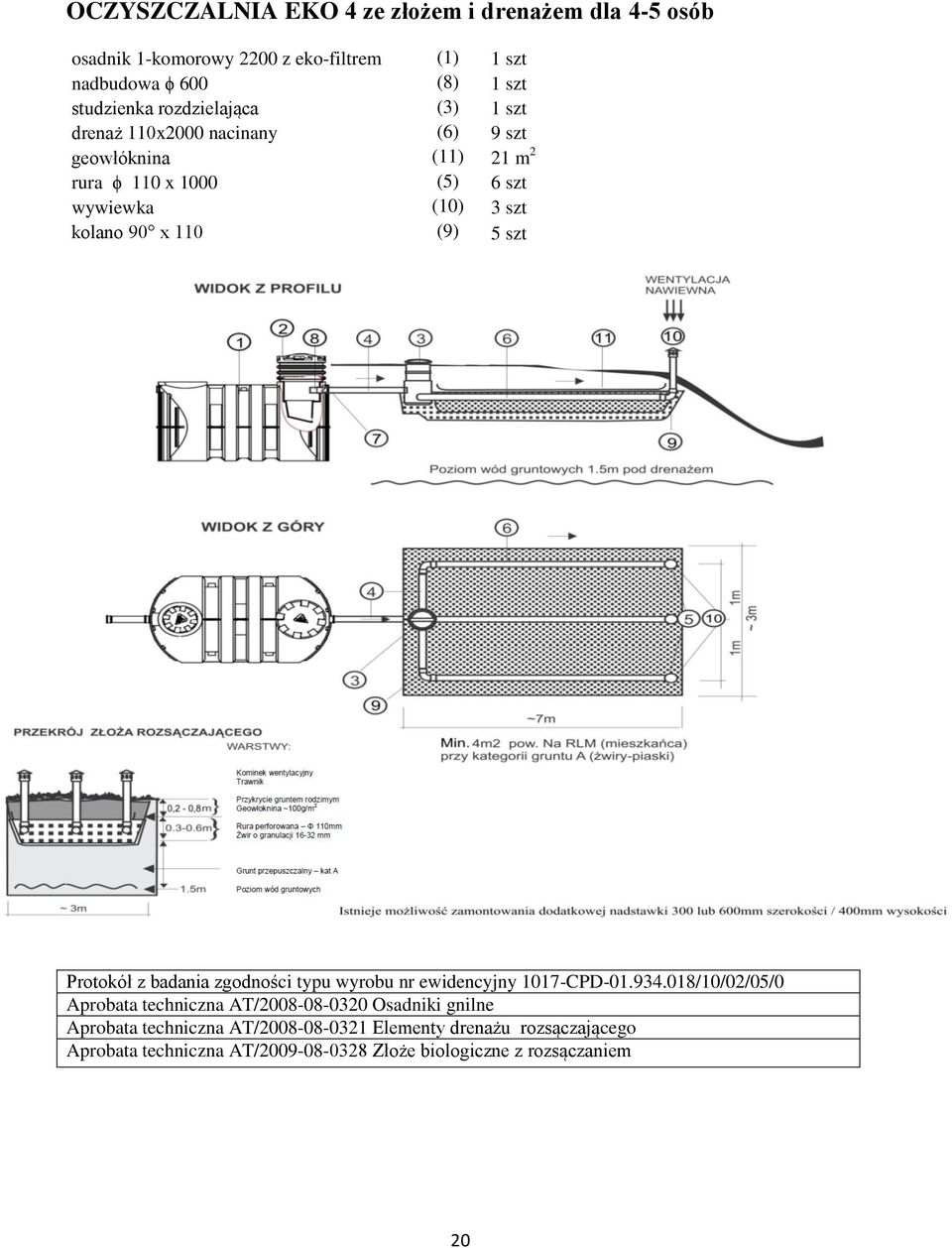

20 OCZYSZCZALNIA EKO 4 ze złożem i drenażem dla 4-5 osób osadnik 1-komorowy 2200 z eko-filtrem (1) 1 szt nadbudowa ϕ 600 (8) 1 szt studzienka rozdzielająca (3) 1 szt drenaż 110x2000 nacinany (6) 9 szt geowłóknina (11) 21 m 2 rura ϕ 110 x 1000 (5) 6 szt wywiewka (10) 3 szt kolano 90 x 110 (9) 5 szt Protokół z badania zgodności typu wyrobu nr ewidencyjny 1017-CPD /10/02/05/0 Aprobata techniczna AT/ Osadniki gnilne Aprobata techniczna AT/ Elementy drenażu rozsączającego Aprobata techniczna AT/ Złoże biologiczne z rozsączaniem 20

21 OCZYSZCZALNIA EKO 6 ze złożem i drenażem dla 6 osób osadnik 1-komorowy 2200 z eko-filtrem (1) 1 szt nadbudowa ϕ 600 (8) 1 szt studzienka rozdzielająca (3) 1 szt drenaż 110x2000 nacinany (6) 15 szt geowłóknina (11) 33 m 2 rura ϕ 110 x 1000 (5) 6 szt wywiewka (10) 3 szt kolano 90 x 110 (9) 5 szt Protokół z badania zgodności typu wyrobu nr ewidencyjny 1017-CPD /10/02/05/0 Aprobata techniczna AT/ Osadniki gnilne Aprobata techniczna AT/ Elementy drenażu rozsączającego Aprobata techniczna AT/ Złoże biologiczne z rozsączaniem 21

22 OCZYSZCZALNIA EKO 8 ze złożem i drenażem dla 8 osób osadnik 1-komorowy 2200 z eko-filtrem (1) 1 szt nadbudowa ϕ 600 (8) 1 szt studzienka rozdzielająca (3) 1 szt drenaż 110x2000 nacinany (6) 21 szt geowłóknina (11) 45 m 2 rura ϕ 110 x 1000 (5) 6 szt wywiewka (10) 3 szt kolano 90 x 110 (9) 5 szt Protokół z badania zgodności typu wyrobu nr ewidencyjny 1017-CPD /10/02/05/0 Aprobata techniczna AT/ Osadniki gnilne Aprobata techniczna AT/ Elementy drenażu rozsączającego Aprobata techniczna AT/ Złoże biologiczne z rozsączaniem 22
